不锈钢管的焊接方法
不锈钢管道焊接工艺(完整版)
不锈钢管道焊接工艺1.焊接准备1.1焊接方法:根据不锈钢的焊接特点，应尽可能减小热输入量，一般采用手工电弧焊、钨极氩弧焊两种方法，Φ＞100 mm的采用氩弧焊打底加电弧焊填充盖面。
Φ≦100 mm且壁厚小于5mm的管道采用全用氩弧焊，壁厚大于等于5mm的管道采用氩弧打底，电弧焊填充盖面。
1.2电焊机:由于不锈钢焊接易产生引弧夹钨和收缩气孔需要配备高频引弧和电流衰减特性的专用氩弧焊机。
1.3焊材:焊丝采用Φ2.5/PP-TIG316L，焊条采用:Φ2.5-3.2/A022，使用前焊丝表面去除氧化层和油污使用丙酮或酒精揩干净；焊条应200-250 ℃烘干1h，存放保温筒内随取随用。
1.4焊接电流:不锈钢导热效率低，约为碳钢的1/3，电阻率约为碳钢的5倍，线膨胀系数比碳钢约大50%，密度大于碳钢，因此焊接电流应小于碳钢焊接电流。
手工电弧焊时焊机采用直流反接，氩弧焊时采用直流正接。
在焊接打底层应尽量采用小直径焊材，小电流，降低焊接线能量，提高熔敷金属的流动性。
因不锈钢导热性能差，故此应选用小电流避免焊条焊接过程中焊芯发红，药皮中气体保护成分过热挥发，造成焊条熔渣保护效果下降。
组对间隙较大的焊缝采用单侧连续送丝焊枪连续摆动，靠液态金属的流动性与另一侧母材熔化结合,防止单侧咬边。
手工电弧焊推荐电流（仅做参考）管对接一层氩弧焊TIG316L φ2.5 75-80 10-11 6-8二层氩弧焊TIG316L φ2.5 75-80 10-11 6-8φ2.5 80-85 25-26 9-12手工电弧焊Ａ022φ3.2 90-105 25-26 10-151.5氩气：氩气瓶上应贴有出厂合格标签，使用纯氩≥99.99%或高纯氩≥99.999%，氩弧焊焊接不锈钢时，背面必须充氩气保护，保证背面成形圆滑，防止焊缝根部氧化降低焊缝耐腐蚀性。
气瓶中的氩气不能用尽，瓶内余压不得低于0.5MPa。
大管道采用在管道内局部充氩的方法，跟随焊接进度保护，流量为5-14L/min，正面氩气流量为12-13L/min。
不锈钢复合管焊接方法
不锈钢复合管焊接方法不锈钢复合管是将不锈钢芯管与其他材料外包层结合而成的管材，广泛应用于石油、化工、制药、冶金等行业。
其焊接方法主要包括：手工电弧焊接、氩弧焊接、电渣焊接和等离子焊接等。
手工电弧焊接是一种常用的焊接方法，适用于小直径的不锈钢复合管连接。
具体操作流程如下：1. 准备工作：清理焊接部位，将外包层清理干净，并将芯管暴露出来；准备焊接电极、电源等。
2. 装配电极：选择适当的电极直径、型号，并将电极装入电弧焊接枪的电极夹中。
3. 调整焊接电流：根据管径、壁厚等参数，选择合适的焊接电流进行调整。
4. 焊接操作：将电极对准焊缝起始处，启动电源，形成电弧，并将电极沿焊缝平行移动，保持适当的电弧长度和稳定的焊接速度，完成焊接。
氩弧焊接是一种常用的焊接方法，适用于直径较大的不锈钢复合管连接。
具体操作流程如下：1. 准备工作：清理焊接部位，将外包层清理干净，并将芯管暴露出来；准备焊接电源和气瓶等。
2. 准备氩弧焊机：根据管径和工艺要求，调整氩弧焊机的电流和气体流量等参数。
3. 焊接操作：将氩弧焊枪对准焊缝起始处，同时按下氩气控制开关和焊接电源开关，形成氩弧。
4. 填充焊材：使用合适的焊丝或焊条填充焊材，保持焊缝的良好形态。
5. 控制焊接速度：保持适当的焊接速度，使焊缝整体均匀、密实。
电渣焊接是一种适用于管径较大的不锈钢复合管连接的焊接方法。
具体操作流程如下：1. 准备工作：清理焊接部位，将外包层清理干净，并将芯管暴露出来；准备焊接电源、电渣杆和焊接焊丝等。
2. 安装电渣焊设备：根据管径和焊接要求，安装和调整电渣焊设备的电流、电压和电渣杆等参数。
3. 装配电渣杆和焊丝：将电渣杆和焊丝装入电渣焊设备，根据工艺要求进行调整。
4. 焊接操作：将电渣焊枪对准焊缝起始处，启动电源，使电弧稳定，并将电渣枪沿焊缝平行移动，同时喂送焊丝和电渣杆，完成焊接。
等离子焊接是一种高能量焊接方法，适用于对不锈钢复合管的隐蔽焊接。

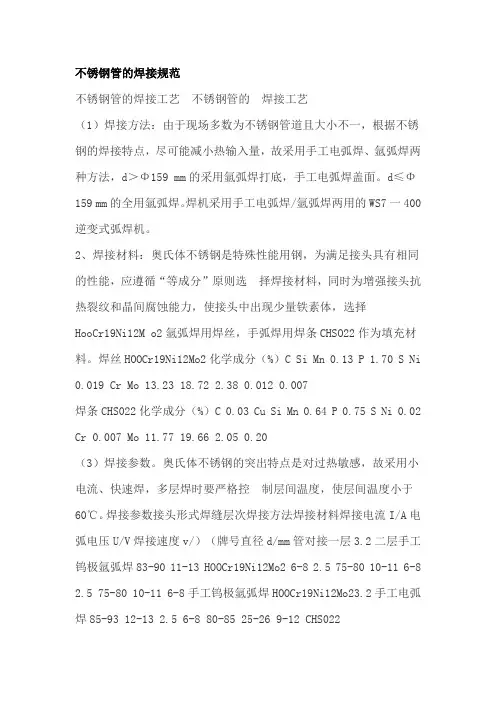

不锈钢管的焊接规范
不锈钢管的焊接规范不锈钢管的焊接工艺不锈钢管的焊接工艺（1）焊接方法：由于现场多数为不锈钢管道且大小不一，根据不锈钢的焊接特点，尽可能减小热输入量，故采用手工电弧焊、氩弧焊两种方法，d＞Φ159 mm的采用氩弧焊打底，手工电弧焊盖面。
d≤Φ159 mm的全用氩弧焊。
焊机采用手工电弧焊/氩弧焊两用的WS7一400逆变式弧焊机。
2、焊接材料：奥氏体不锈钢是特殊性能用钢，为满足接头具有相同的性能，应遵循“等成分”原则选择焊接材料，同时为增强接头抗热裂纹和晶间腐蚀能力，使接头中出现少量铁素体，选择HooCr19Ni12M o2氩弧焊用焊丝，手弧焊用焊条CHSO22作为填充材料。
焊丝HOOCr19Ni12Mo2化学成分（%）C Si Mn 0.13 P 1.70 S Ni 0.019 Cr Mo 13.23 18.72 2.38 0.012 0.007焊条CHS022化学成分（%）C 0.03 Cu Si Mn 0.64 P 0.75 S Ni 0.02 Cr 0.007 Mo 11.77 19.66 2.05 0.20（3）焊接参数。
奥氏体不锈钢的突出特点是对过热敏感，故采用小电流、快速焊，多层焊时要严格控制层间温度，使层间温度小于60℃。
焊接参数接头形式焊缝层次焊接方法焊接材料焊接电流I/A电弧电压U/V焊接速度v/）（牌号直径d/mm管对接一层3.2二层手工钨极氩弧焊83-90 11-13 HOOCr19Ni12Mo2 6-8 2.5 75-80 10-11 6-8 2.5 75-80 10-11 6-8手工钨极氩弧焊HOOCr19Ni12Mo23.2手工电弧焊85-93 12-13 2.5 6-8 80-85 25-26 9-12 CHS022（4）坡口形式及装配定位焊。
坡口形式采用V形坡口，由于采用了较小的焊接电流，熔深小，因而坡口的钝边比碳钢小，约为0-0.5 mm，坡口角度比碳钢大，约为65 700°。
不锈钢钢管焊接要点及注意事项(3篇)
不锈钢钢管焊接要点及注意事项不锈钢钢管焊接是一种常见的焊接技术，它广泛应用于建筑、机械、石油化工等领域。
下面就不锈钢钢管焊接的要点和注意事项进行详细介绍。
一、焊接要点：1. 焊接面准备：在焊接开始之前，首先需要将不锈钢钢管的焊接面进行准备。
焊接面通常需要去除油污、氧化皮等杂质，以保证焊缝的质量。
焊接面也需要进行坡口处理，以提高焊缝的强度。
2. 选用适合的焊接材料：不锈钢钢管焊接需要选用适合的焊接材料。
不同型号的不锈钢钢管可能需要不同的焊接材料，所以在选择焊接材料时需要根据具体情况进行选用。
3. 选择合适的焊接方法：不锈钢钢管可以采用多种焊接方法，如手工电弧焊、氩弧焊、等离子弧焊等。
选择合适的焊接方法需要考虑到焊接材料、板厚、焊接位置等因素，在进行焊接前需要充分了解各种焊接方法的特点和适用条件。
4. 控制焊接参数：在进行不锈钢钢管焊接时，需要控制好焊接参数。
对于手工电弧焊，焊接电流、电压、焊接速度等参数需要合理调整。
对于氩弧焊、等离子弧焊等自动化焊接方法，焊接参数的控制更为重要，需要根据具体情况进行调整。
5. 追踪焊接过程：不锈钢钢管的焊接过程需要进行追踪和记录。
焊接过程中需要注意焊接速度、焊接温度和焊接角度等参数的控制，并及时记录下来，以便后期分析和改进。
二、焊接注意事项：1. 防止氧化：不锈钢钢管焊接过程中需要注意保护焊接区域不受氧化。
一般情况下，可以使用氩气进行气体保护，或者使用合适的焊接剂进行保护。
2. 防止变形：不锈钢钢管焊接过程中容易发生变形，尤其是在高温焊接时更为明显。
为了避免变形，可以采取适当的加强措施，如采用小间隔的多道焊接、使用焊接夹具等。
3. 注意焊接后处理：不锈钢钢管焊接后需要进行适当的后处理。
后处理包括焊接强度检测、焊缝清理、表面处理等。
焊接后的不锈钢钢管还需要进行热处理、喷砂处理等工艺，以提高焊接质量和外观质量。
4. 规范操作：不锈钢钢管焊接需要依据相关的焊接规范进行操作。
不锈钢的焊接方法教程
和工件之间稳定发热,机器送入的金属丝作为焊条, 在自身电弧下融化。由于 MIG/MAG 焊接法的通用性 和特殊性的优点,至今她仍然是世界上最为广泛的 焊接方法,适用于钢、非合金钢、低合金钢和高合 金为基的材料。这使得它成为理想的生产和修复的 焊接方法。当焊接钢时,MAG 可以满足只有 0.6mm
(3)电弧长度:不锈钢的 MIG 焊接,一般都在喷 射过渡的条件下来施焊,电压要调整到弧长在 4~6mm 的程度。
(4)防风:MIG 焊接容易受到风的影响,有时微 风而产生气孔,所以风速在 0.5mc 以上的地方,都 应当采取防风措施。
(5)防潮:室外焊接时,必须保护工件不受潮, 以保持气体的保护效果。
2,焊极直径根据焊接电流大小决定,电流越大, 直径也越大。
0c72f8e 不锈钢厚壁管
3,焊弧和电弧电影,弧长范围约 0.5 到 3mm,对 应的电弧电压为 8~10V。
4,焊速:选择时要考虑到电流大小,焊件材料 敏感度,焊接位置及操作方式等因素决定。
一.不锈钢焊接方法、不锈钢焊接技术及注意 事项
不锈钢管的标准规格有 200 多种,大小均有, 小管较贵,尤其是毛细管.毛细管最差得由 304 材 质生产,不然管子容易爆裂.还可以为定做非标规
格的管材.无缝管主要用于工业上,表面为雾面,不 光亮.有缝管的表面是光亮面,管内有一条很细的 焊接线,俗称焊接管,主要用于装饰材料.另有工业 流体管,其抗压力视壁厚决定.310 与 310S 为耐高 温管.1080 度以下能正常使用,最高耐温达到 1150 度.
4mm 一下的厚度不用开破口,直接焊接,单面一 次焊透。4 到 6mm 厚度对接焊缝可采用不开破口接 头双面焊。6mm 以上,一般开 V 或 U,X 形坡口。其 次:对焊件,填充焊丝进行除油和去氧化皮。以保证
不锈钢管焊接施工方案
不锈钢管焊接施工方案不锈钢管是一种重要的管道材料，具有耐腐蚀、抗高温、抗压等优异的性能，在实际应用中广泛使用。
为了确保焊接质量和工程安全，下面将提供一份不锈钢管焊接施工方案，包括前期准备、焊接工艺、焊接工具、焊接操作等方面的内容。
一、前期准备：1.确定焊接的管道位置，保证施工区域平整、无障碍；2.根据设计要求和施工图纸，准确计算管道的长度、直径、角度等参数；3.制定施工方案，包括焊接工艺、焊接材料、焊接电流、焊接电压等；4.确定焊接人员的资质和培训情况，保证具备相应的焊接技能和经验；5.准备所需的焊接材料和工具，包括不锈钢焊条、电焊机、刷电极、钳子等。
二、焊接工艺：1.确定焊接方法，不锈钢管的常用焊接方法有手工氩弧焊、自动氩弧焊等；2.根据管道材料的厚度和直径，确定焊接工艺参数，包括焊接电流、焊接电压、焊接速度等；3.选择适合的焊接电极，不锈钢管的常用焊接电极有E308、E316等，根据工程要求选择合适的电极；4.清理焊接区域，确保焊接区域的表面干净、无毛刺、无积水等。
三、焊接工具：1.使用合适的电焊机，根据焊接工艺参数选择合适的电焊机型号；2.准备焊接电极、刷电极、焊接钳子等工具，确保焊接工具的质量和性能良好；3.使用适当的个人防护装备，包括焊接手套、安全眼镜、面罩等，确保焊接人员的安全。
四、焊接操作：1.将焊接电极插入电焊机的电极头中，并通过电流控制按钮进行电流调节；2.将电焊机的接地线与不锈钢管接触良好，确保电流传导畅通；3.在焊接前，先将焊接电极点亮，然后进行电流调节和预热操作；4.开始焊接时，焊接人员应保持工作姿势稳定，将焊接电极平稳地接触焊接区域；5.按照焊接工艺参数和操作规程进行焊接，保证焊缝的均匀、牢固；6.完成焊接后，及时关闭电焊机，并将焊接工具进行整理和清洁；7.对焊缝进行质量检验，包括外观检查、气密性检测等。
以上是一份不锈钢管焊接施工方案的基本内容，根据实际工程情况可以进行相应的调整和变动。
不锈钢管对接焊接工艺评定报告
不锈钢管对接焊接工艺评定报告
一、技术要求
1，焊接方法
不锈钢管的对接焊接一般采用TIG焊接方法，有时采用MIG/MAG填充焊接方法。
在选择焊接方法时要按照管件的特性来决定。
2，焊接温度
TIG焊时，焊缝要求温补，焊接温度要求在1300℃以上，使焊缝受热深入均匀，以保证接头质量。
MIG/MAG焊接温度要求在900℃―1000℃。
3，焊接前清洗抗氧化
对接焊接操作前，要对焊接部位进行抛光与抗氧化处理。
抛光要求达到RA6.3一下，抗氧化处理时，要采用酸洗液进行清洗。
4，焊接参数
TIG焊时，电流一般设定在40-60A，送丝速度一般设定在3.5-
5M/min，氩气流量一般设定在10-15L/MIN。
MIG/MAG焊时，电流一般设定在250-300A，送丝速度一般设定在5-7M/min，保护气流量一般设定在
12-15L/MIN。
5，焊接缝长
不锈钢管的对接焊接缝长不宜过长，一般控制在300mm以内。
6，支吊
焊接前要严格支吊，以防硕变。
严格支吊可以减少焊接变形，保证焊接质量。
7，进行工艺试验
在焊接前，要进行坡口工艺试验，验证焊接参数的合理性，以保证最终的成品质量。
二、缺陷判定
不锈钢管的对接焊接以后，要对焊缝进行缺陷判定，针对不同的缺陷有不同的处理方式。
不锈钢无缝管焊接工艺
不锈钢无缝管焊接工艺
不锈钢无缝管是一种高强度、高耐腐蚀性的管材，广泛应用于石油、化工、医药、食品等行业。
在生产过程中，无缝管的焊接工艺是至关重要的一环。
不锈钢无缝管的焊接工艺主要包括TIG焊、MIG/MAG焊、电弧焊等。
其中，TIG焊是最常用的一种焊接方法。
TIG焊接是一种氩弧焊接，使用钨极作为电极，通过电弧加热和熔化金属，然后再加入填充材料进行焊接。
TIG焊接的优点是焊缝质量高、焊接速度快、焊接热影响区小、焊缝外观美观等。
在进行不锈钢无缝管的TIG焊接时，需要注意以下几点：
1. 选择合适的焊接电流和电压，以保证焊接质量。
2. 保持焊接区域的清洁和干燥，避免污染和氧化。
3. 控制焊接速度和焊接温度，避免过热和过冷。
4. 使用合适的填充材料，以保证焊缝的强度和耐腐蚀性。
除了TIG焊接外，MIG/MAG焊和电弧焊也可以用于不锈钢无缝管的焊接。
MIG/MAG焊接是一种气体保护焊接，使用惰性气体或活性气体作为保护气体，以保护焊接区域不受氧化和污染。
电弧焊则是一种通过电弧加热和熔化金属进行焊接的方法，常用于大型管道的焊接。
不锈钢无缝管的焊接工艺是一个复杂的过程，需要严格控制各个环节，以保证焊接质量和安全性。
在实际生产中，应根据具体情况选择合适的焊接方法和参数，以达到最佳的焊接效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用不锈钢焊接方法对不锈钢最常用的焊接方法是手工焊（MMA），其次是金属极气体保护焊（MIG/MAG）和钨极惰性气体保护焊（TIG）.虽然这些焊接方法对不锈钢工业的大多数人而言是熟悉的，但是我们认为这个领域值得深入探讨.
1、手工焊（MMA）：手工焊是一种非常普遍的、易于使用的焊接方法.电弧的长度靠人的手进行调节，它决定于电焊条和工件之间缝隙的大小.同时，当作为电弧载体时，电焊条也是焊缝填充材料.
这种焊接方法很简单，可以用来焊接几乎所有材料.对于室外使用，它有很好的适应性，即使在水下使用也没问题.大多数电焊机可以TIG焊接.在电极焊中，电弧长度决定于人的手：当你改变电极与工件的缝隙时，你也改变了电弧的长度.在大多数情况下，焊接采用直流电，电极既作为电弧载体，同时也作为焊缝填充材料.电极由合金或非合金金属芯丝和焊条药皮组成.这层药皮保护焊缝不受空气的侵害，同时稳定电弧.它还引起渣层的形成，保护焊缝使它成型.电焊条即可是钛型焊条，也可是缄性的，这决定于药皮的厚度和成分.钛型焊条易于焊接，焊缝扁平美观.此外，焊渣易于去除.如果焊条贮存时间长，必须重新烘烤.因为来自空气的潮气会很快在焊条中积聚.
2、MIG/MAG焊接：这是一种自动气体保护电弧焊接方法.在这种方法中，电弧在保护气体屏蔽下在电流载体金属丝和工件之间烧接.机器送入的金属丝作为焊条，在自身电弧下融化.由于MIG/MAG焊接法的通用性和特殊性的优点，至今她仍然是世界上最为广泛的焊接方法.它使用于钢、非合金钢、低合金钢和高合金为基的材料.这使得它成为理想的生产和修复的焊接方法.当焊接钢时，MAG可以满足只有0.6mm厚的薄规格钢板的要求.这里使用的保护气体是活性气体，如二氧化碳或混合气体.唯一的限制是当进行室外焊接时，必须保护工件不受潮，以保持气体的效果.
3、TIG焊接：电弧在难熔的钨电焊丝和工件之间产生.这里使用的保护气体是纯氩气，送入的焊丝不带电.焊丝既可以手送，也可以机械送.也有一些特定用途不需要送入焊丝.被焊接的材料决定了是采用直流电还是交流电.采用直流电时，钨电焊丝设定为负极.因为它有很深的焊透能力，对于不同种类的钢是很合适的，但对焊缝熔池没有任何“清洁作用”.
TIG焊接法的主要优点是可以焊接大材料范围广.包括厚度在0.6mm及其以上的工件，材质包括合金钢、铝、镁、铜及其合金、灰口铸铁、普通干、各种青铜、镍、银、钛和铅.主要的应用领域是焊接薄的和中等厚度的工件，在较厚的截面上作为焊根焊道使用.。
