泵站选用形式比选(干式、湿式、一体化预制)
臭气
设计的自清洁底部，最大程度的降低泵站底部的淤积，减少臭气产生
平坦的泵坑底部设计、较长的水力停留设计易产生淤积和臭气
带有坡度的集水池底部设计，能够防止底部淤积
抗压
集成泵站具有超强的抗压能力，可根据需要设置在具有动荷载的市政道路下
无
不同品牌的不同部件组装在一起，匹配程度较差，不总满足泵站最优的水力条件
不同品牌的不同部件组装在一起，匹配程度较差，不总满足泵站最优的水力条件
使用寿命
玻璃钢材质有较强的抗化学腐蚀能力
混凝土为多孔材料，可与土壤中的气体和酸性物质发生反应，易腐蚀、泄漏
混凝土为多孔材料，可与土壤中的气体和酸性物质发生反应，易腐蚀、泄漏
无
维护
核心技术采用预旋转系统，有效移除污水中的浮渣、油脂、沉积物，不需要停泵维护
有机污物时需要停泵清理维护
水泵维护方便
造价
一体化泵站设备造价较贵，但是土建造价很低，综合造价和传统湿式泵站相当
传统湿式泵站设备造价较低，但是土建造价很高，另外因为施工周期较长，容易因为不可遇见因素增加工程造价，项目不可控因素较多
控制系统
一体泵站为智能化泵站，配有先进的专用监控系统，可实现泵站远程控制、无需人员值守
传统湿式泵站可实现智能化管理，但是因为系统集成度低，自控系统比较容易出现故障
传统干式泵站需建专门的控制室，需专人管理。前期投入和后期管理费用都较高
组件配合度
在工厂组装和预制，责任方为工厂一家，各部件之间高度匹配，确保泵站系统在正常工况下有较高的工作效率
污水提升传统混凝土干式泵站
占地面积
一体泵站高度集成市政污水、雨水泵站系统，占地面积小，占地面积为49m2
混凝土湿式泵站需要各供应商和土建方的相互配合，系统集成度低，占地面积49m2
混凝土干式泵站需要各供应商和土建方的相互配合，系统集成度低，需配备格栅槽、集水池、泵房、变配电间、值班室、消防回车场等，占地面积约1468m2，是湿式泵站占地面积的30倍。
施工周期
预制好的一体化设备便于运输吊装，只要完成基坑开挖、预制好泵站底板，1周内即可完成安装。施工量小，安装工期短
传统混凝土泵站为钢砼结构，泵站底板、池壁、顶板分步施工，浇注和养护需要2-3个月工期。现场施工相比产品工厂化生产精度差
传统混凝土泵站为钢砼结构，泵站底板、池壁、顶板分步施工，浇注和养护需要2-3个月工期。
混凝土干式泵站因占地面积大，土建规模大等，其造价一般是湿式泵站的2—3倍左右。
室外安装要求
可广泛安装于室外、绿化带、道路等场所。尤其在施工作业面小、人口密度大、建筑集中的地方更有优势
可广泛建设于室外、绿化带、道路等场所。尤其在施工作业面小、人口密度大、建筑集中的地方更有优势
要求有开阔的施工空间，若在道路和居民住宅区施工要充分考虑交通和拆迁等问题
防渗漏
出厂前进行防渗漏压力测试，100％不渗漏
由于地层不稳定产生裂缝，不防漏
由于地层不稳定产生裂缝，不防漏
噪音
先进的泵站设计理念和高品质的水泵确保预制泵站在运行中仅仅只产生极低的噪音，可放心安装在人口密度集中的住宅区和商业建筑等对环境要求较高的场合
各个部件之间匹配程度较差，水泵启停和运行会产生较大噪音，影响周边环境
泵站比选(干式、湿式、一体化预制)
臭气
设计的自清洁底部，最大程度的降低泵站底部的淤积，减少臭气产生
平坦的泵坑底部设计、较长的水力停留设计易产生淤积和臭气
带有坡度的集水池底部设计，能够防止底部淤积
抗压
集成泵站具有超强的抗压能力，可根据需要设置在具有动荷载的市政道路下
无
不同品牌的不同部件组装在一起，匹配程度较差，不总满足泵站最优的水力条件
不同品牌的不同部件组装在一起，匹配程度较差，不总满足泵站最优的水力条件
使用寿命
玻璃钢材质有较强的抗化学腐蚀能力
混凝土为多孔材料，可与土壤中的气体和酸性物质发生反应，易腐蚀、泄漏
混凝土为多孔材料，可与土壤中的气体和酸性物质发生反应，易腐蚀、泄漏

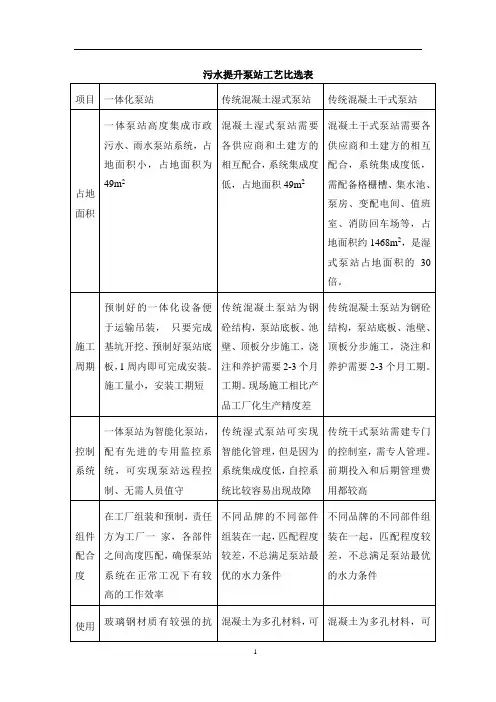

污水提升泵站工艺比选表
项目
一体化泵站
传统混凝土湿式泵站
传统混凝土干式泵站
占地面积
一体泵站高度集成市政污水、雨水泵站系统，占地面积小，占地面积为49m2
混凝土湿式泵站需要各供应商和土建方的相互配合，系统集成度低，占地面积49m2
混凝土干式泵站需要各供应商和土建方的相互配合，系统集成度低，需配备格栅槽、集水池、泵房、变配电间、值班室、消防回车场等，占地面积约1468m2，是湿式泵站占地面积的30倍。
混凝土干式泵站因占地面积大，土建规模大等，其造价一般是湿式泵站的2—3倍左右。
室外安装要求
可广泛安装于室外、绿化带、道路等场所。尤其在施工作业面小、人口密度大、建筑集中的地方更有优势
可广泛建设于室外、绿化带、道路等场所。尤其在施工作业面小、人口密度大、建筑集中的地方更有优势
要求有开阔的施工空间，若在道路和居民住宅区施工要充分考虑交通和拆迁等问题
泵站选用形式比选(干式、湿式、一体化预制)
一体泵站为智能化泵站，配有先进的专用监控系统，可实现泵站远程控制、无需人员值守
传统湿式泵站可实现智能化管理，但是因为系统集成度低，自控系统比较容易出现故障
传统干式泵站需建专门的控制室，需专人管理。前期投入和后期管理费用都较高
组件配合度
在工厂组装和预制，责任方为工厂一家，各部件之间高度匹配，确保泵站系统在正常工况下有较高的工作效率
各个部件之间匹配程度较差，水泵启停和运行会产生较大噪音，影响周边环境
臭气
设计的自清洁底部，最大程度的降低泵站底部的淤积，减少臭气产生
平坦的泵坑底部设计、较长的水力停留设计易产生淤积和臭气
带有坡度的集水池底部设计，能够防止底部淤积
抗压
集成泵站具有超强的抗压能力，可根据ห้องสมุดไป่ตู้要设置在具有动荷载的市政道路下
无
无
维护
核心技术采用预旋转系统，有效移除污水中的浮渣、油脂、沉积物，不需要停泵维护
有机污物时需要停泵清理维护
水泵维护方便
造价
一体化泵站设备造价较贵，但是土建造价很低，综合造价和传统湿式泵站相当
传统湿式泵站设备造价较低，但是土建造价很高，另外因为施工周期较长，容易因为不可遇见因素增加工程造价，项目不可控因素较多
施工周期
预制好的一体化设备便于运输吊装，只要完成基坑开挖、预制好泵站底板，1周内即可完成安装。施工量小，安装工期短
传统混凝土泵站为钢砼结构，泵站底板、池壁、顶板分步施工，浇注和养护需要2-3个月工期。现场施工相比产品工厂化生产精度差
传统混凝土泵站为钢砼结构，泵站底板、池壁、顶板分步施工，浇注和养护需要2-3个月工期。
不同品牌的不同部件组装在一起，匹配程度较差，不总满足泵站最优的水力条件
泵站选用形式比选(干式、湿式、一体化预制)
各个部件之间匹配程度较差，水泵启停和运行会产生较大噪音，影响周边环境
臭气
设计的自清洁底部Байду номын сангаас最大程度的降低泵站底部的淤积，减少臭气产生
一体化预制泵站工程技术标准
一体化预制泵站工程技术标准
摘要：
1.一体化预制泵站的定义和特点
2.一体化预制泵站的设计和安装要求
3.一体化预制泵站的运行和维护注意事项
4.一体化预制泵站的应用领域和市场前景
正文：
一体化预制泵站是一种集成地埋式预制泵站，它根据客户特定要求在厂内精确预制，安装完毕后出厂。
这种泵站的井筒采用先进的材料定制生产，内部包括水泵、格栅、管路、阀门、仪表、控制设备以及维修设施等。
一体化预制泵站具有设计制作周期短、安装简便、运行稳定可靠等特点。
在一体化预制泵站的设计和安装过程中，需要遵循一定的技术标准。
首先，泵站的设计应该根据具体的使用场景和需求进行，确保泵站的尺寸、形状和材料选择等满足实际应用要求。
其次，在安装过程中，需要保证泵站的稳定性和安全性，采取适当的固定和支撑措施，以防止泵站因外部因素导致倾斜或下陷。
一体化预制泵站的运行和维护也是关键环节。
在运行过程中，需要对泵站的液位、流量、压力等参数进行实时监测，并根据实际情况对水泵的开关进行调节，确保泵站运行稳定。
在维护方面，要定期对泵站进行清洁和检查，发现问题及时处理，以延长泵站的使用寿命。
随着城市基础设施建设的不断完善，一体化预制泵站在雨水、污水收集处
理等领域的应用越来越广泛。
其具有较高的成本效益和运行可靠性，市场前景十分广阔。
总之，一体化预制泵站作为一种集成地埋式预制泵站，具有设计制作周期短、安装简便、运行稳定可靠等优点，广泛应用于城市内涝防治、雨水、污水收集处理等领域。
在泵站的设计和安装过程中，需要遵循一定的技术标准，确保泵站的稳定性和安全性。

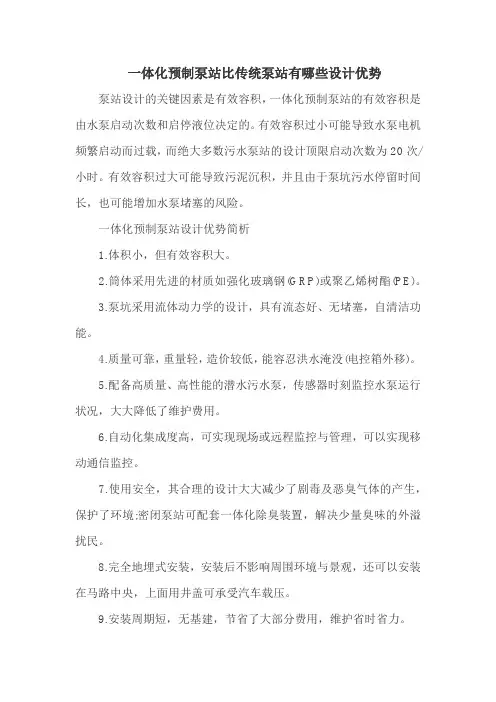

一体化预制泵站比传统泵站有哪些设计优势
一体化预制泵站比传统泵站有哪些设计优势泵站设计的关键因素是有效容积，一体化预制泵站的有效容积是由水泵启动次数和启停液位决定的。
有效容积过小可能导致水泵电机频繁启动而过载，而绝大多数污水泵站的设计顶限启动次数为20次/小时。
有效容积过大可能导致污泥沉积，并且由于泵坑污水停留时间长，也可能增加水泵堵塞的风险。
一体化预制泵站设计优势简析
1.体积小，但有效容积大。
2.筒体采用先进的材质如强化玻璃钢(GRP)或聚乙烯树酯(PE)。
3.泵坑采用流体动力学的设计，具有流态好、无堵塞，自清洁功能。
4.质量可靠，重量轻，造价较低，能容忍洪水淹没(电控箱外移)。
5.配备高质量、高性能的潜水污水泵，传感器时刻监控水泵运行状况，大大降低了维护费用。
6.自动化集成度高，可实现现场或远程监控与管理，可以实现移动通信监控。
7.使用安全，其合理的设计大大减少了剧毒及恶臭气体的产生，保护了环境;密闭泵站可配套一体化除臭装置，解决少量臭味的外溢扰民。
8.完全地埋式安装，安装后不影响周围环境与景观，还可以安装在马路中央，上面用井盖可承受汽车载压。
9.安装周期短，无基建，节省了大部分费用，维护省时省力。
10.一次性投入，长期运行成本低，节能效益明显，且在遇到拆迁或被占地的情况下可以二次吊装起来进行二次填埋再次利用。
泵站选用形式比选(干式、湿式、一体化预制)
一体泵站为智能化泵站，配有先进的专用监控系统，可实现泵站远程控制、无需人员值守
传统湿式泵站可实现智能化管理，但是因为系统集成度低，自控系统比较容易出现故障
传统干式泵站需建专门的控制室，需专人管理。前期投入和后期管理费用都较高
组件配合度
在工厂组装和预制，责任方为工厂一家，各部件之间高度匹配，确保泵站系统在正常工况下有较高的工作效率
无
维护
核心技术采用预旋转系统，有效移除污水中的浮渣、油脂、沉积物，不需要停泵维护
有机污物时需要停泵清理维护
水泵维护方便
造价
一体化泵站设备造价较贵，但是土建造价很低，综合造价和传统湿式泵站相当
传统湿式泵站设备造价较低，但是土建造价很高，另外因为施工周期较长，容易因为不可遇见因素增加工程造价，项目不可控因素较多
各个部件之间匹配程度较差，水泵启停和运行会产生较大噪音，影响周边环境
臭气
设计的自清洁底部，最大程度的泵坑底部设计、较长的水力停留设计易产生淤积和臭气
带有坡度的集水池底部设计，能够防止底部淤积
抗压
集成泵站具有超强的抗压能力，可根据需要设置在具有动荷载的市政道路下
无
混凝土干式泵站因占地面积大，土建规模大等，其造价一般是湿式泵站的2—3倍左右。
室外安装要求
可广泛安装于室外、绿化带、道路等场所。尤其在施工作业面小、人口密度大、建筑集中的地方更有优势
可广泛建设于室外、绿化带、道路等场所。尤其在施工作业面小、人口密度大、建筑集中的地方更有优势
要求有开阔的施工空间，若在道路和居民住宅区施工要充分考虑交通和拆迁等问题
防渗漏
出厂前进行防渗漏压力测试，100％不渗漏
由于地层不稳定产生裂缝，不防漏
由于地层不稳定产生裂缝，不防漏
一体化预制泵站详细介绍
一体化预制泵站是用来解决城市雨水收集和排涝以及城镇污水无法及时排除的难题。
它的结构主要由泵站简体、检修平台、井盖、通风管、潜污泵、耦合底座、导轨和提链、提篮格栅、格栅导轨及提链、格栅支架、进水管、止回阀、弹性底座封闸阀、液位检测装置及控制柜这些主要部件组成。
一、预制泵站的材料组成1、防滑顶盖盖板村料由CRP制成，盖板内外丧面平整，不允许有深度2以上的裂纹，不允许有分层脱层，纤维棵露、树脂结节、异物夹杂、色泽明暴不匀等现象。
GRP材料外保护层加抗紫外线材料，防止长时间棵露在太阳光下面老化。
整体项盖有防滑措施，如防滑花纹或颗粒，并刷有防腐漆。
2、泵站上盖采用铝合金制成，带安全格栅、通风排气管和扶手。
可加装防盗安全锁。
可加气压弹簧，轻松打开。
3、GRP玻璃钢简体简体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为高标号项级树脂，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度由结构设计确定，简体巴氏硬度达到40Hba以上，拉伸强度达到10MPa弯曲强度达到120Mpe。
出厂前须进行10%防渗漏试验，确保无泄漏。
泵站主体结构设计寿命为950年，泵站底座必须有抗浮设计，井简外部采用上窄下宽推拔形式，预留二次灌浆孔，有效防止泵站上浮，井筒不得采用上下等径结构。
4、粉碎型格栅。
粉碎型格栅应为单个一体机，非两个或多个设备的组合体。
粉碎型格栅包括: 切割刀片、垫片、轴、轴承和密封圈、侧栏、底座、机壳、减速器和电机。
刀片组必须为双轴设计，能在干/湿条件下连续运行，单栏轴设计是不被接受的。
切割刀片和垫片必须是单片分离的，不可以是数片叠加式或整合体的。
要求刀片更换时可以单片更实，以满足备品备件最小量。
双轴设计是由两组独立的切割刀片和垫片安装在两个平行的轴上，交替重叠，实现螺旋形的切割。
两个旋转轴在驱动轴的带动下相向旋转。
从动轴在主动轴的带动下以主动轴的2/3转速旋转，主动轴和从动轴上的刀片直径必须一样，轴转速不大于85rpm。
泵站选用形式比选(干式、湿式、一体化预制)
Hale Waihona Puke 维护核心技术采用预旋转系统，有效移除污水中的浮渣、油脂、沉积物，不需要停泵维护
有机污物时需要停泵清理维护
水泵维护方便
造价
一体化泵站设备造价较贵，但是土建造价很低，综合造价和传统湿式泵站相当
传统湿式泵站设备造价较低，但是土建造价很高，另外因为施工周期较长，容易因为不可遇见因素增加工程造价，项目不可控因素较多
污水提升泵站工艺比选表
项目
一体化泵站
传统混凝土湿式泵站
传统混凝土干式泵站
占地面积
一体泵站高度集成市政污水、雨水泵站系统，占地面积小，占地面积为49m2
混凝土湿式泵站需要各供应商和土建方的相互配合，系统集成度低，占地面积49m2
混凝土干式泵站需要各供应商和土建方的相互配合，系统集成度低，需配备格栅槽、集水池、泵房、变配电间、值班室、消防回车场等，占地面积约1468m2，是湿式泵站占地面积的30倍。
各个部件之间匹配程度较差，水泵启停和运行会产生较大噪音，影响周边环境
臭气
设计的自清洁底部，最大程度的降低泵站底部的淤积，减少臭气产生
平坦的泵坑底部设计、较长的水力停留设计易产生淤积和臭气
带有坡度的集水池底部设计，能够防止底部淤积
抗压
集成泵站具有超强的抗压能力，可根据需要设置在具有动荷载的市政道路下
无
施工周期
预制好的一体化设备便于运输吊装，只要完成基坑开挖、预制好泵站底板，1周内即可完成安装。施工量小，安装工期短
传统混凝土泵站为钢砼结构，泵站底板、池壁、顶板分步施工，浇注和养护需要2-3个月工期。现场施工相比产品工厂化生产精度差
传统混凝土泵站为钢砼结构，泵站底板、池壁、顶板分步施工，浇注和养护需要2-3个月工期。
提升泵站选型方案比选
一体化泵站为智能化泵站，配有先进的专用监控系统，可实现泵站远程控制、无需人员值守。
传统湿式泵站可实现智能化管理，但是因为系统集成度低，自动控制系统比较容易出现故障。
传统干式泵站需建设专门的控制室，需专人管理。前期投入和后期管理费用都比较高。
组件
配合度
在工厂组装和预制，责任方为工厂一家，各部件之间高度匹配，确保泵站系统在正常工况下有较高的工作效率
无抗压能力
无抗压能力
维护
核心技术采用预旋转系统，有效移除污水中的浮渣、油脂、沉积物，不需要停泵维护
有机污物时需要停泵清理维护
水泵维护方便
造价
一体化泵站设备造价较高，但是土建造价成本很低，综合造价和传统湿式泵站相当
设备造价较低，但是土建造价很高，另外因为施工周期较长，容易因为不可预见因素增加工程造价，项目不可控因素较多
施工周期
预制好的一体化设备便于运输吊装，只要完成基坑开挖、预制好泵站地板，一周内即可安装完成。施工量小、安装周期短。
传统混凝土泵站为钢砼结构，泵站底板、池壁、顶板分步施工，浇筑和养护需要2-3个月工期。现场施工相比产品工厂化生产精度差。
传统混凝土泵站为钢砼结构，泵站底板、池壁、顶板分步施工，浇筑和养护需要2-3个月工期。
防渗漏
出厂前进行防渗漏压力测试，100%不渗漏
由于地层不稳定产生裂缝，不防漏
由于地层不稳定产生裂缝，不防漏
噪音
先进的泵站设计理念和高品质的水泵确保预制泵站在运行中仅仅只产生极低的噪音，可放心安装在人口密集度集中的住宅区和商业建筑等和环境要求较高的场合
各个部件之间匹配程度较差，水泵启停和运行会生产较大的噪音，影响周围环境因为占地面积较大，土建规模大来自，其造价一般是湿式泵站的2-3倍
一体化预制泵站技术
一体化预制泵站是目前城市污水、雨水、排水、废水处理常见的科学模式。
一体化预制泵站的“一体化”就可以说明出它的重点作用。
无论要求干式或湿式泵坑，或者两者的结合体，这种泵站都可以预制出，关键是过硬的技术。
一、一体化污水预制泵站之总体设计原理由压力传感器或者浮球反馈泵站的液位信息到控制系统，再由控制系统设定的运行参数调节水泵开关运行。
当液位达到系统设定的开启水泵液位时，控制系统会控制水泵启动，这样污水便从泵站抽到市政污水管路出口；当污水抽送低于系统设定液位时，系统会控制水泵停运。
这样循环反复，使得一体化污水预制泵站顺利运行。
二、一体化污水预制泵站之防滑盖设计原理防滑顶盖盖板材料由GRP制成。
盖板内外表面平整，不允许有深度2mm以上的裂纹，不允许有分层脱层，纤维祼露、树脂结节、异物夹杂、色泽明显不匀等现象。
可有效防止长时间裸露在太阳光下面老化。
整体顶盖有防滑措施，如防滑花纹或颗粒，并刷有防腐漆。
三、一体化污水预制泵站之筒体设计原理玻璃钢筒体筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料，热固性树脂为高标号树脂，采用计算机控制缠绕工艺，确保厚度均匀并达到设计要求，结构层厚度由结构设计确定。
浙江贝德泵业的一体化预制泵站之泵站筒体结构由纤维缠绕玻璃钢(GRP)制成，采用意大利(VEM)公司设备，全自动化控制连续缠绕型，确保厚度均匀并达到设计的刚度，质量稳定优良。
四、一体化污水预制泵站之污渍流通原理采用CFO流场计算，使得尽可能把淤泥等固体颗粒排出设备。
另外，因输送介质为含有大量砂、油脂类和各种生活杂物，特别是污水中氯离子浓度高，据此，特别要求粉碎格栅机的切割刀片材质除了具有高强度和硬度的条件，还需要耐腐蚀。
粉碎型格栅应能每日24小时连续运转，确保切割后的固体颗粒粒径应在15－16mm以上，不能切碎颗粒小于10mm，防止固体颗粒直接通过污水处理厂的提升格栅。
五、一体化污水预制泵站之传动轴的设计原理传动轴表面硬度应达60HRC以上，拉伸张力不小于1,027 kPa；抗泥砂磨损。
