火灾探测器及控制模块安装使用和原理
火灾自动报警系统中的模块分几类,它的作用和安装位置是怎样确定的
及安装的位置是怎样定的.问题:1：火灾自动报警系统中的模块分几类,它的作用及安装的位置是怎样定的.输入模块又叫监视模块,是指由外部设备的信号通过输入模块进入主机,进行监视,比如水流指示器监视用输入模块,信号阀也是监视.输出模块又叫控制模块,是指控制外部设备的模块,例如电磁阀接到输出模块,在输出模块动作的时候,给电磁阀电压使其动作.输入模块输出模块都是联动模块,联动指的是联动主机通过输入模块检测到一定区域或设备的报警后,通过逻辑判断,使得输出模块动作,从而完成一套联动设备.模块分为输入模块（也叫监视模块）与输出模块（也叫控制模块），输入模块主要是监视被动设备状态（防火阀等），控制模块主要是驱动被控设备（风机，水泵等）。
问题2：火灾报警控制器联动模块是什么？你说的联动模块应该是联动控制模块，是火灾报警控制器的中继模块之一，还有隔离模块和监视模块。
安装有火灾报警系统的区域，当被保护对象发生火灾时，该区域内会发生声、光、温、烟等火灾参数的变化，探测器会将其转化为相应的火灾信号向监控子站发出，或者人员发现火警后按下手动报警按钮向监控子站发出信号。
联动控制模块的作用就是，当监控子站收到这些报警信号后，实现保护区域相关设备的火灾报警或灭火功能。
一般当处于自动状态下时，手动报警信号为第一优先顺序，控制模块会直接启动报警区域的声光报警、广播或灭火系统；单回路报警时，一般只启动现在声光报警或广播等报警系统，双回路或多回路报警时，同时启动报警和灭火系统。
实际上，对于使用单位而言，不必了解此类中继模块的原理，它只是火灾报警和灭火系统的一个不可缺少的组成部分，而它们必须要有经过专业培训、具备相关资质的人员进行维护和修理。
个人建议只需要了解这套系统的功能、实现的途径、使用方法和常规点检方法就可以了，专业维护还是交给专业人员来做吧！问题3：火灾报警系统中消防模块的作用随着社会的发展，火灾自动报警系统在建筑中起到越来越重要的作用，消防模块也是火灾自动报警系统中的重要组成部分。
消防控制模块和探测模块的功能
所说的“消防控制模块和探测模块”即为编址输入/输出模块和编址输入模块，其功能和使用范围如下：勤劳的蜜蜂有糖吃
⑴、编址输入/输出模块：其能将报警器发出的动作指令通过继电器触电来控制现场设备以完成规定的动作；同时将动作完成信息反馈给报警器，是联动控制柜与被控设备之间的桥梁。
适用于排烟阀、送风阀、喷淋泵、消防广播等。
⑵、编址输入模块：其可将各种消防输入设备的开关信号（报警或动作信号）接入探测总线，实现信号向火灾报警控制器的传输，从而实现报警或控制的目的。
适用于水流指示器、报警阀、压力开关、普通烟感、温感探测器等。
火灾监控探测器原理
火灾监控探测器原理
火灾监控探测器通常基于两种主要的原理：光电离烟雾探测和热敏（热电偶）探测。
光电离烟雾探测器工作原理是利用光束与烟雾颗粒的散射或吸收特性来进行火灾探测。
通常，这种探测器由一个发射器和一个接收器组成。
发射器向接收器发送一个稳定的光束，并且接收器测量接收到的光强度。
当有烟雾颗粒进入到光束中时，它们会散射或吸收光，导致接收器接收到的光强度降低。
当接收到的光强度降低到一定程度时，探测器会发出火警信号。
热敏烟雾探测器则利用火灾中产生的热量来进行探测。
这种探测器内部包含一个热敏元件，通常是热电偶，它可以测量环境温度的变化。
当火灾爆发时，温度会显著升高，热敏元件会感应到这种温度变化并触发火警信号。
这两种原理的火灾监控探测器通常会与火灾报警系统相结合使用。
当探测器检测到火灾迹象时，会向报警系统发送信号，触发火灾报警器的声光警报装置，同时还可以通过连接到自动灭火系统来快速响应火灾。
这样可以及时发现火灾风险，减少火灾造成的损失。

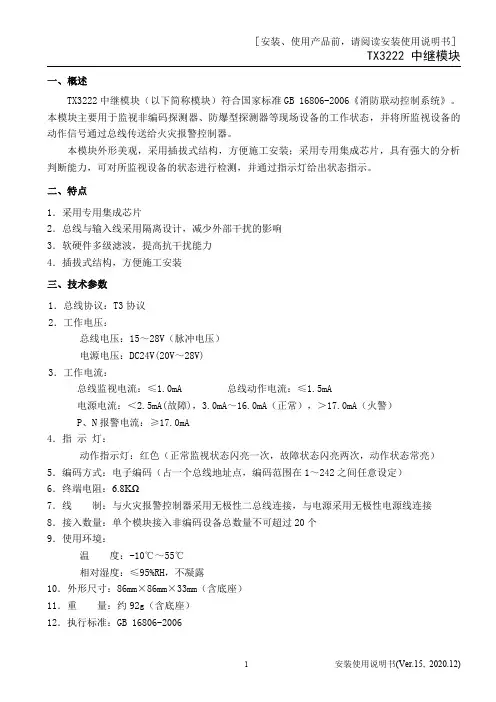

TX3222中继模块安装使用说明书
一、概述TX3222中继模块（以下简称模块）符合国家标准GB16806-2006《消防联动控制系统》。
本模块主要用于监视非编码探测器、防爆型探测器等现场设备的工作状态，并将所监视设备的动作信号通过总线传送给火灾报警控制器。
本模块外形美观，采用插拔式结构，方便施工安装；采用专用集成芯片，具有强大的分析判断能力，可对所监视设备的状态进行检测，并通过指示灯给出状态指示。
二、特点1．采用专用集成芯片2．总线与输入线采用隔离设计，减少外部干扰的影响3．软硬件多级滤波，提高抗干扰能力4．插拔式结构，方便施工安装三、技术参数1．总线协议：T3协议2．工作电压：总线电压：15～28V（脉冲电压）电源电压：DC24V(20V～28V)3．工作电流：总线监视电流：≤1.0mA总线动作电流：≤1.5mA电源电流：＜2.5mA(故障)，3.0mA～16.0mA（正常），＞17.0mA（火警）P、N报警电流：≥17.0mA4．指示灯：动作指示灯：红色（正常监视状态闪亮一次，故障状态闪亮两次，动作状态常亮）5．编码方式：电子编码（占一个总线地址点，编码范围在1～242之间任意设定）6．终端电阻：6.8KΩ7．线制：与火灾报警控制器采用无极性二总线连接，与电源采用无极性电源线连接8．接入数量：单个模块接入非编码设备总数量不可超过20个9．使用环境：温度：-10℃～55℃相对湿度：≤95%RH，不凝露10．外形尺寸：86mm×86mm×33mm（含底座）11．重量：约92g（含底座）12．执行标准：GB16806-2006四、结构特征和工作原理1．模块的外形尺寸及安装尺寸如图1所示（单位：mm）。
图1外形尺寸及安装尺寸示意图2．工作原理模块内置专用集成芯片，监视非编码探测器、防爆型探测器和其它符合EN54标准的各类开关量电流触发型探测器等设备的工作状态，并分别以正常、动作、故障三种形式上传给火灾报警控制器。

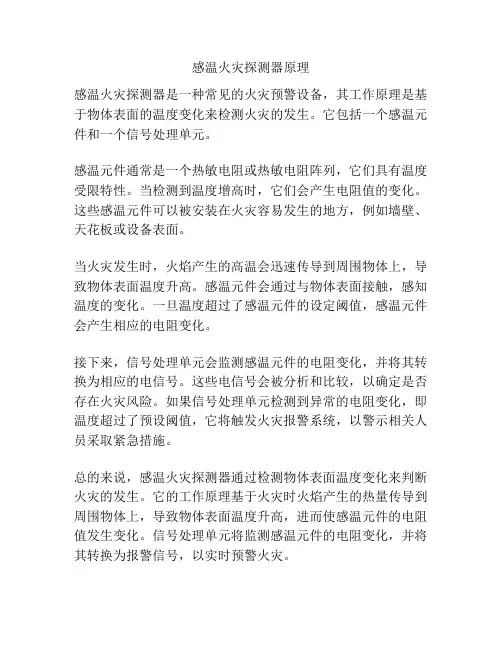

感温火灾探测器原理
感温火灾探测器原理
感温火灾探测器是一种常见的火灾预警设备，其工作原理是基于物体表面的温度变化来检测火灾的发生。
它包括一个感温元件和一个信号处理单元。
感温元件通常是一个热敏电阻或热敏电阻阵列，它们具有温度受限特性。
当检测到温度增高时，它们会产生电阻值的变化。
这些感温元件可以被安装在火灾容易发生的地方，例如墙壁、天花板或设备表面。
当火灾发生时，火焰产生的高温会迅速传导到周围物体上，导致物体表面温度升高。
感温元件会通过与物体表面接触，感知温度的变化。
一旦温度超过了感温元件的设定阈值，感温元件会产生相应的电阻变化。
接下来，信号处理单元会监测感温元件的电阻变化，并将其转换为相应的电信号。
这些电信号会被分析和比较，以确定是否存在火灾风险。
如果信号处理单元检测到异常的电阻变化，即温度超过了预设阈值，它将触发火灾报警系统，以警示相关人员采取紧急措施。
总的来说，感温火灾探测器通过检测物体表面温度变化来判断火灾的发生。
它的工作原理基于火灾时火焰产生的热量传导到周围物体上，导致物体表面温度升高，进而使感温元件的电阻值发生变化。
信号处理单元将监测感温元件的电阻变化，并将其转换为报警信号，以实时预警火灾。
消防火灾自动报警联动控制系统工作原理及操作
选择哪些控制系统也应
根据工程的实际情况来 决定。但无论选择哪几
种控制系统，其控制装
置均应集中于消防控制 室内，即使控制设备分 散在其他房间，其操作
电梯迫降控制 信号也应反馈到消防控 火灾报警控制（系统报警） 制室。
10
常见消防火灾自动报警联动控制系统构成
主机设备配置
CRT系统 消防电话 系统 直流不间断 电源 手动控制盘 （直启）
18
4
火灾自动报警及消防联动控制系统图演示
19
消防联动控制系统系统图
烟感
温感
消 防 电 话
控制器 手报 隔离模块 联动设备
消防主机
切换模块
CRT 监视模块 声光报警 控制模块 普通探测器 现场监视 设备 消防广播
楼层显示器
20
消防控制系统原理示意图
稳压水箱
末端试水装置 水流 指示器 压 力 开 关
消防火灾自动报警联动控 制系统工作原理及操作
部门： 日期：
警钟长鸣：隐患险于明火，防范胜于 救灾，责任重于泰山
我国消防工作方针是：“预防为主，防消 结合”。 我国消防工作的原则是：“谁主管，谁负 责”、“谁在岗，谁负责”的原则。
什么是火灾？
火灾是指在时间和空间上失去控制的燃烧所 造成的灾害。
选择5：查询专线检测情况。
选择6：查询组网情况。
选择7：查询历史记录。 选择8：查询探测器灵敏度
27
3、控制器火警时：
控制器报火警时，显示报警部位和报警时间。当火警部位故障比较多时，可分多屏显
示，按F4进行翻页，按F3回到首页，按F2回到控制器正常显示页，这时可以进行其它的操 作。注意控制器报火警时不能进行设置操作。如果有联动时在联动信息窗口显示联动部位 和联动时间以及联动停止和停止时间。 1、控制器声报警(救火车声响)； 2、控制器光报警；
火灾自动报警系统工作原理
D、如火情发展，工程部人员撤出前，要将所有电源、煤气阀门、制冷设备和门窗全部关闭。
5、客房部
A、经理立即到达发生火警的楼层，组织引导疏散客人；
B、检查清理楼道和安全门，确保楼道通 Nhomakorabea，便于疏散客人；
C、检查寻找火源和被火围困人员。
1. 检查并确保系统的总控制阀门处于全开状态。
2. 查清喷水楼层和部位。
3. 检查供水压力和水源，必要时立即启动消防水泵供水，并做好由消防车通过水泵接合器加压供水的准备。
4. 在确认火灾已被扑灭时，立即停止供水，以减少不必要的水渍损失。
5. 检查火灾区域喷头，更换已动作喷头和明显受损的喷头，使系统恢复正常战备状态。
室外消火栓是通过安装在阀瓣上的密封垫与阀座的紧密接触起到密封作用的。转动阀杆使阀瓣部件作上下往复运动,达到阀瓣部件与阀座的开启和关闭。起到进水和封水的作用。当逆时针旋转阀杆，阀瓣上升至完全开启状态时,排水阀关闭,供水管道里的水进入消火栓,通过水带、水枪完成取水或直接灭火的工作。
消防水箱的作用
大家都知道，所有的火灾都有一个初期火灾的过程，火场实践证明，扑灭初期火灾，对于避免更大的火灾是至关重要的，消防水箱用于贮存扑灭初期火灾用水。消防水箱贮水，一方面，使消防给水管道充满水，节省消防水泵开启后充满管道的时间，为扑灭火灾赢得了时间。另一个方面，屋顶设置的增压、稳压系统和水箱能保证消防水枪的充实水柱，对于扑灭初期火灾的成败有决定性作用。
6、餐饮部
A、如火情发生在宴会厅、餐厅和厨房，餐饮部经理和厨师长需立即赶赴现场；
B、寻找火源，进行抢救；
C、迅速关闭煤气阀门、炉灶、通风、抽风阀门，关闭电源、电器开关；
火灾报警及消防联动控制系统使用说明
火警
火警 手动
火警 自动
联动 自动
联动 手动
联动
火灾报警自动控制并联动启动 相应泵
八、 消防系统操作 1、 控制面板按钮操作 系统登陆后的硬件按钮与软件同名按钮具有相同功能 2、 现场设备控制
（1）
雨淋阀 A 打开 方式①直接打开产品结构图中【5、紧急手动球阀（常闭）】 现场手动直接打开雨淋 阀 方式②【自动/手动】钥按钮置于【自动】状态，消防控制系统主机接收到现场设备 传输的火警信号后启动图中【13、电磁阀（常闭）】开启雨淋阀 B 关闭
火警消除或试验完毕后复位消防主机，【13、电磁阀（常闭）】自动关闭，手动关闭【5、 紧急手动球阀（常闭）】，手动打开【3、复位球阀（常闭）】，待雨淋阀关闭后，打开 【8、放水球阀（常闭）】，排除喷淋管道内余水，将各阀门置于伺服工作状态位
（2）
喷淋泵、消防水泵启动/停止 方式①电气控制柜面板中旋钮置于本地手动，按下【启动】/【停止】按钮 方式②按下消防控制系统主机多线联动单元面板【启动】/【停止】按钮 方式③消防控制系统主机处于【多线联动】和【自动】状态时，按系统设置进行自动 和联动启动喷淋泵、消防水泵，启动条件见“消防控制系统自动、联动条件表”，需手 动在电气控制或多线联动单元面板按【停止】
七、 火灾报警手动/自动、多线联动手动/自动关系
火警
自动
启动：
A.雨淋电磁阀
手动 确认
险情
自动
B.声光报警器 C.消防广播
雨淋电磁阀启动（或现场手动打开【5、紧急手动球阀（常闭）】）后雨淋阀打开，主管道内 喷淋水进入喷淋支管，阀后压力开关常开触点闭合，触发火警。若联动允许且已投用联动自动， 则会联动启动喷淋泵。
消防控制系统自动、联动条件表
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光电感烟探测器
8.1.6 在宽度小于3m的内走道顶棚上设置探测器时，宜居中 布置。感温探测器的安装间距不应超过10m；感烟探测器的 安装间距不应超过15m；探测器至端墙的距离，不应大于探 测器安装间距的一半。
8.1.7 探测器至墙壁、梁边的水平距离，不应小于0.5m。 8.1.8 探测器周围0.5m内，不应有遮挡物。 8.1.9 房间被书架、设备或隔断等分隔，其顶部至顶棚或梁
特点
智能电子差定温感温探测器内置单片计算机，固化 高可靠火灾判断程序，采用优质电子测温传感器， 工作性能稳定、可靠，具有良好的抗干扰性能，对 潮湿环境有良好的适应能力。
本探测器可通过手持式编码器进行电子编码及性能 检查，安装调试简单、方便。
本探测器为专利产品，专利号为ZL99311722.8。
GST火灾自动报警及消防联动控 制系统产品
现场设备介绍
海湾安全技术股份有限公司
各类探测器及联动控制模块
1、光电感烟探测器 2、电子差定温感温探测器 3、烟温复合探测器 4、手动报警按钮及声光讯响器 5、单输入模块 6、单输入/单输出控制模块 7、双输入/双输出控制模块
光电感烟探测器
特点
智能光电感烟探测器采用无极性信号二总线技术，可与海湾 公司生产的各类火灾报警控制器配合使用。
本探测器内设置了带A/D转换的八位单片计算机，具备强大 的分析、判断能力，通过在探测器内部固化的运算程序，可 自动完成对外界环境参数变化的补偿及火警、故障的判断， 存储环境参数变化的特征曲线，极大提高了整个系统探测火 灾的实时性、准确性。本探测器采用电子编码方式，现场编 码简单、方便。探测器采用指示灯闪烁的方式提示其正常工 作状态，可在现场观察其运行状况，本探测器底部采用密封 方式，可有效防水、防尘、防止恶劣的应用环境对探测器造 成的损坏。
感温探测器
符合下列条件之一的场所，宜选择感温探测器： 7.2.5.1 相对湿度经常大于95%； 7.2.5.2 无烟火灾； 7.2.5.3 有大量粉尘； 7.2.5.4 在正常情况下有烟和蒸气滞留； 7.2.5.5 厨房、锅炉房、发电机房、烘干车间等； 7.2.5.6 吸烟室等； 7.2.5.7 其它不宜安装感烟探测器的厅堂和公共场所。
本探测器为专利产品，专利号为ZL99311724.4。
光电感烟探测器
—产品介绍—
JTY-GF-GST103/B 家用光电感烟报警器
内部电池供电，附带蜂鸣器。 独特的后向散射型光腔迷宫设计，可探测各种物质燃烧产
生的烟场。
光电感烟探测器
符合下列条件之一的场所，不宜选择光电感 烟探测器：
7.2.3.1 相对湿度经常大于95%； 7.2.3.2 气流速度大于5m/s； 7.2.3.3 有大量粉尘、水雾滞留； 7.2.3.4 可能产生腐蚀性气体； 7.2.3.5 在正常情况下有烟滞留； 7.2.3.6 产生醇类、醚类、酮类等有机物质
室等； 7.2.2.2 电子计算机房、通讯机房、电影或电视放映室等； 7.2.2.3 楼梯、走道、电梯机房等； 7.2.2.4 书库、档案库等； 7.2.2.5 有电气火灾危险的场所。
在有梁的顶棚上设置感烟探测器、感 温探测器时，应符合下列规定：
8.1.5.1 当梁突出顶棚的高度小于200mm时，可不计梁对探 测器保护面积的影响。
感温探测器
定温灵敏度级别： 定温1级灵敏度：报警设定温度58℃ 定温2级灵敏度：报警设定温度66℃ 定温3级灵敏度：报警设定温度72℃ 保护面积： 一般最大保护面积为30平方米，一级保护区域为20
平方米。具体计算可以参照设计规范。
7.2.6 可能产生阴燃火或发生火灾不及时报警将造成 重大损失的场所，不宜选择感温探测器；温度在 0℃以下的场所，不宜选择定温探测器；温度变化 较大的场所，不宜选择差温探测器。
光电感烟探测器
保护面积：当空间高度为6米～12米时，一个探测器的保护 面积，对一般保护场所而言为80平方米。空间高度为6米以 下时，保护面积为60平方米。
布线要求：探测器二总线宜选用截面积≥1.0mm2的RVS双绞 线，穿金属管或阻燃管敷设
列场所宜选择点型感烟探测器： 7.2.2.1 饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公
的距离小于房间净高的５％时，每个被隔开的部分至少应安 装一只探测器。 8.1.10 探测器至空调送风口边的水平距离不应小于1.5m，并 宜接近回风口安装，探测器至多孔送风顶棚孔口的水平距离 不应小于0.5m。Leabharlann 感温探测器—产品介绍—
JTW-ZCD-G3N智能 电子差定温感温探测器
JTWB-ZCD-G1A非编码 电子差定温感温探测器
8.1.5.2 当梁突出顶棚的高度为200~600mm时，确定梁对探 测器保护面积的影响和一只探测器能够保护的梁间区域的个 数。
8.1.5.3 当梁突出顶棚的高超过600mm时，被梁隔断的每个 梁间区域至少应设置一只探测器。
8.1.5.4 当被梁隔断的区域面积超过一只探测器的保护面积 时，被隔断的区域应按规定计算探测器的设置数量。
JTWB-ZCD-G1(Ex)本安型 电子差定温感温探测器
适用于车库、会议室等一些特定场合探测火灾 内置单片计算机，固化高可靠火灾判断程序，性能可靠
采用优质的热敏元件，可准确探测环境温度变化确定报警 非编码探测器报警时，输出阻抗为680 本安型防爆探测器，特别适合于工业场所应用
JTW-ZCD-G3N型智能电子差定温感 温探测器
—产品介绍—
烟温复合探测器
• JTF-GOM-GST601 智能烟温复合探测
—产品介绍—
JTY-GD-G3 智能光电感烟探测器
JTY-GF-GST104 非编码光电感烟探测器
JTYB-GD-G2(Ex) 防爆光电感烟探测器
探测器内置单片机，固化高可靠火灾探测算法，性能稳定 非编码型探测器，质量可靠，价格低廉 本安防爆产品,适合工业场所应用
JTY-GD-G3型智能光电感烟探测器
