施耐德交流接触器型号含义
LC1-D300施耐德交流接触器
施耐德交流接触器主要用于交流50Hz或60Hz，交流电压至660V（690V），在AC-3使用类别下工作电压为220V时，额定工作电流至9A的电路中，供远距离接通和分断电路之用，并可与相应规格的热继电器组合成磁力起动器以保护可能发生过负荷的电路，接触器适宜于频繁地起动和控制交流电动机。
广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

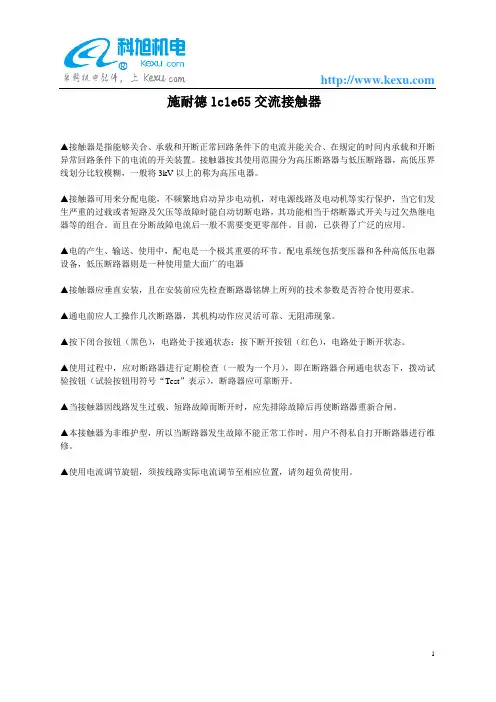

施耐德lc1e65交流接触器
施耐德lc1e65交流接触器
▲接触器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
接触器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
▲接触器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
▲电的产生、输送、使用中，配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲接触器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。
▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。
▲当接触器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
▲本接触器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用。
1。
施耐德交流接触器施耐德接触器型号
施耐德交流接触器-施耐德接触器型号施耐德CT接触器一、施耐德CT接触器适用说明iCT 2P 63A 家用接触器专用接触器，主要适用于50Hz或60Hz、在AC-7a 使用类别额定工作电压为240V或277V 时额定电流至63A电路中，适用于起动和控制单相交流电动机(压缩机)及其它单相负载。
控电制器家和用类似用途的低感负载或微感负载，也可用来控制家用电动机负载;此时控制功率要相应降低。
该产品应用于家庭、宾馆、公寓等场所，实现自动适化用功于能大，规模生产的家用电器产品中，主要用于家用电器行业,特别在电能表行业中。
可以替代内置固态继电器。
其主要性能指标符合IEC61095,UL508及GB17885等标准.二、主要参数及技术性能1 、按极数分类：接触器分为二极和四极。
2 、接触器的额定绝缘电压、约定自由空气发热电流、使用类别及其对应的额定工作电流和控制功率3、动作(操作)条件：在周围空气温度为-5℃~+63℃范围内，对接触器吸引线圈施以额定控制电源电压Us，使其发热至稳定状态时，接触器线圈在75% Us～110% Us范围内可靠吸合并工作。
其释放电压既不高于75%Us，又不低于20%Us(二极)，释放电压不低于10%Us(四极)。
4 、接通和分断能力(见表2)5、机械寿命：接触器的机械寿命不小于100万次。
6、电寿命试验的接通通断，电寿命：接触器的电寿命不小于10万次。
7、接触器的使用类别为AC-1、AC－7a；8、接触器在距处，其噪声在40dB 以下。
三、主要结构及工作原理1、接触器为立体布置、双断点，触点采用银基合金、磁系统采用Ｅ型铁心，衔铁采用电工钝铁。
接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，WCT采用自动灭弧，形成封闭灭弧室灭弧好，飞弧距离为零。
触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好，寿命长，对环境无污染。
铁芯采用E形结构，体积小。
线圈的接线方式两接线端分别在产品的两端，接线灵活方便。
交流接触器的型号含义结构示意图及对应符号说明
交流接触器的型号含义结构示意图及对应符号说明 The Standardization Office was revised on the afternoon of December 13, 2020交流接触器的型号含义、结构示意图及对应符号说明主要用于控制、电热设备、电焊机、电容器组等，能频繁地接通或断开交直流主电路，实现远距离自动控制。
它具有低电压释放保护功能，在拖动自动控制线路中被广泛应用。
接触器有交流接触器和直流接触器两大类型。
下面介绍交流接触器。
下图所示为交流接触器的结构示意图及图形符号。
1．交流接触器的组成部分（1）电磁机构：电磁机构由线圈、动铁心（衔铁）和静铁心组成。
（2）触头系统：交流接触器的触头系统包括主触头和辅助触头。
主触头用于通断主电路，有3对或4对常开触头；辅助触头用于控制电路，起联锁或控制作用，通常有两对常开两对常闭触头。
（3）灭弧装置：容量在10A以上的接触器都有灭弧装置。
对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭弧结构。
（4）其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。
接触器上标有端子标号，线圈为A1、A2，主触头1、3、5接侧，2、4、6接负荷侧。
辅助触头用两位数表示，前一位为辅助触头顺序号，后一位的3、4表示常开触头，1、2表示常闭触头。
接触器的控制原理很简单，当线圈接通额定电压时，产生电磁力，克服弹簧反力，吸引动铁心向下运动，动铁心带动绝缘连杆和动触头向下运动使常开触头闭合，常闭触头断开。
当线圈失电或电压低于释放电压时，电磁力小于弹簧反力，常开触头断开，常闭触头闭合。
2．交流接触器的型号含义交流接触器在电路图中的文字符号用KM表示。
接触器的图形符号如下图所示。
接触器的型号含义说明例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A主触点为3极。
CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。
施耐德LCD接触器完整版
施耐德L C D接触器 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】施耐德交流接触器LC1-D38M7C代表38A/220V的国产D系列交流接触器，工作频率为50Hz/60Hz。
其中每个数字字母的意义为：LC：交流线圈，1：单个接触器，D系列，线圈电流38A，M：代表电压220V，7：50Hz/60Hz通用，C国产。
0577保2788顺2628接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象。
结构接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。
②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。
主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。
③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。
为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。
④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。
0577施耐德LC1-D09交流接触器2788施耐德LC1-D12交流接触器2628施耐德LC1-D18交流接触器施耐德LC1-D25交流接触器0577施耐德LC1-D32交流接触器2788施耐德LC1-D38交流接触器2628施耐德LC1-D40交流接触器施耐德LC1-D50交流接触器0577施耐德LC1-D65交流接触器2788施耐德LC1-D80交流接触器2628施耐德LC1-D95交流接触器施耐德LC1-D115交流接触器0577施耐德LC1-D150交流接触器2788施耐德LC1-D170交流接触器2628施耐德LC1-D205交流接触器施耐德LC1-D245交流接触器0577施耐德LC1-D300交流接触器2788施耐德LC1-D410交流接触器2628施耐德LC1-D475交流接触器施耐德LC1-D620交流接触器。
施耐德交流接触器lc1-d12b7c
1 施耐德交流接触器lc1-d12b7c
▲接触器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
接触器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV 以上的称为高压电器。
▲接触器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
▲电的产生、输送、使用中，配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲接触器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。
▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test ”表示），断路器应可靠断开。
▲当接触器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
▲本接触器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用。
施耐德交流接触器lc1-d115006m5c
1 施耐德交流接触器lc1-d115006m5c
▲接触器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
接触器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV 以上的称为高压电器。
▲接触器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
▲电的产生、输送、使用中，配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲接触器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。
▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test ”表示），断路器应可靠断开。
▲当接触器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
▲本接触器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用。
施耐德断路器接触器订货号
施耐德断路器型号含义
N S 1 0 0 N T M 1 0 0 D 3 P F F C
①②③④⑤⑥⑦⑧
① NS 表示：系列
② 100 表示：框架电流
③ N 表示：分段能力 C 型(基本型)、L型(标准型)、M型(较高分断型)、H型(高分断型)
④ TM 表示：脱扣器类型 TM TMD
⑤ 100 表示：额定电流
⑥ 3P 表示：极数 3P 4P
⑦ F 表示：安装方式 F 表示: 固定式 P 表示: 插入式 D 表示: 抽
⑧ FC 表示：连接线方式 FC 板前接线 RC 板后接
施耐德接触器型号含义
LC1-D245Q5C施耐德接触器型号含义：
LC1------TeSys系列单个接触器
D245-----电流规格245A（95以上不带辅助接点）
Q--------电压代号，380V
5--------线圈为50Hz
C--------SSIC制造（9~620A）
LC1-D170M7C 型号含义：
LC1----TeSys系列单个接触器；
D170---电流规格170A，其中95A以上不带辅助接点；
M------线圈电压代号，M表示电压220V；
7------线圈为交流50/60Hz，若数字是5则表示50Hz，
D为直流线圈；
C------SSIC制造
LC1F330P7型号含义：
LC1------TeSys系列交流接触器
F330-----F系列接触器,AC-3时330A,AC-1时400A P--------230V
7--------50/60Hz。
