96. 室内消火栓用水量是按表选出的吗?在进行消火栓系统的计算时,大家习惯于根据建筑物的体积,性质对符合《建筑设计防火规范》GB 50016—2006的建筑按表8.4.1进行水量计算。

其实这里明显犯了两个个错误,第一就是忽略了水枪口径对水量的影响;第二充实水柱长度的改变,也会影响实际出水量。

先说第一个问题。

比如:一栋高度小于24 m、体积小于10000 m3的厂房,根据《建筑设计防火规范》GB 50016—2006表8.4.1,消火栓用水量5 L/S,同时使用水枪数量2支,每根竖管最小流量5 L/S,那么折合成每个消火栓的出水量就是2.5L/S.如果采用DN65的室内消火栓,水枪喷嘴口径19mm,按10米充实水柱计算则水量为4.62 L/S,按7米充实水柱计算则水量为3.78 L/S;如果采用DN65的室内消火栓,水枪喷嘴口径16mm,按10米充实水柱计算则水量为3.34 L/S,按7米充实水柱计算则水量为2.72 L/S;如果采用DN65的室内消火栓,水枪喷嘴口径13mm,按10米充实水柱计算则水量为2.27 L/S,按7米充实水柱计算则水量为1.83 L/S(此项水量不满足);所以上述厂房(或表8.4.1中体积大于5000小于等于10000立方的病房楼门诊楼),当采用《高层民用建筑设计防火规范》第7.4.6.6条:‘ 消火栓应采用同一型号规格。

消火栓的栓口直径应为65mm,水带长度不应超过25m,水枪喷嘴口径不应小于19mm。

’时每支水枪的流量近似为5 L/S左右,此时消火栓用水量应按10 L/S取值,而不是是按5 L/S取值。

第二个问题。

比如净空高度为20.5米的戊类厂房,按表8.4.1,其室内消火栓水量是10 L/S;但要满足充实水柱到达室内最高处,即是按倾角60°计算,充实水柱长度也得需要22.5米[Sk=(20.5-1))/sin60=22.5m],此时流量为8.44 L/S,按两只水枪计算是16.88L/S。

消防给水及消火栓系统技术规范-设计提示

消防给水及消火栓系统技术规范-设计提示

消防设计需补充在设计说明及设计图纸上的资料(给排水部分,仅供参考,根据情况日后进行调整)1. 应注明消防用水量及火灾延续时间等设计参数,请严格按规范的规定选取,例如:厂房室外消火栓用水量30L/s,室内消火栓用水量20L/s,火灾延续时间3h;自动喷水灭火系统(全保护)用水量30L/s,火灾延续时间1h。

宿舍室外消火栓用水量25L/s,室内消火栓用水量15L/s,火灾延续时间2h。

2. 总平面设计时应注明周边市政给水情况及室外消火栓布置的情况,例如:本厂区周边市政管网为环状,管径均≥DN200,接入点最低压力为0.25MPa。

室外消火栓系统采用市政直接供水,从不同市政干管上引入两条进水管,在每条进水管上均设置减压型倒流防止器(水头损失取为0.04Mpa),在厂区室外设置室外消火栓给水管网,火灾时水力最不利室外消火栓的出流量不小于15L/s,且供水压力从地面算起不小于0.10MPa。

室外消火栓采用地上式室外消火栓,应有一个直径为150mm 或100mm 和两个直径为65mm 的栓口,当室外消火栓安装部位在火灾时存在可能落物危险时,上方应采取防坠物撞击的措施,室外消火栓的安装不应妨碍交通,在易碰撞的地点应设置防撞措施。

3.应介绍消防水池的设置情况,例如:室内消防用水储存在消防水池内,消防水池采用一路消防供水,不考虑火灾时补水,消防水池容积如下确定:厂房一次灭火室内消防用水量=20*50%*3.6*3+30*3.6*1=216 m³(本多层厂房设置有喷淋系统全保护,因此室内消火栓用水量可减少50%);宿舍一次灭火室内消防用水量=15*3.6*2=108 m³;消防水池有效容积取最大值,选为216 m³。

4. 应介绍高位消防水箱及稳压泵的设置情况,例如:高位消防水箱有效容积按《消防给水及消火栓系统技术规范》GB50974-2014第5.2.1条选为18 m³,其最低有效水位标高为18.30m。

室内消火栓用水量计算公式

室内消火栓用水量计算公式

室内消火栓用水量计算公式在建筑物中,室内消火栓是一种重要的消防设施,用于在发生火灾时提供灭火用水。

为了确保室内消火栓系统能够有效地灭火,我们需要计算出消火栓的用水量。

下面将介绍室内消火栓用水量计算的公式及其相关内容。

一、室内消火栓用水量计算的公式室内消火栓用水量的计算公式如下:用水量(L/s)= K * A * √P其中,K为消火栓系数,取决于消火栓的类型和规格;A为消火栓的数量,单位为个;P为消火栓系统的工作压力,单位为帕斯卡(Pa)。

二、消火栓系数的确定消火栓系数是根据消火栓的类型和规格来确定的,不同类型和规格的消火栓具有不同的消火能力。

消防规范中给出了各种类型和规格消火栓的系数取值范围,根据实际情况选择合适的系数进行计算。

消火栓系数一般在0.05~0.2之间,具体数值需根据实际情况确定。

三、消火栓数量的确定消火栓数量的确定需要考虑建筑物的类型、面积、高度等因素。

消防规范中规定了不同类型建筑物应配置的消火栓数量和位置要求。

根据规范要求和建筑物的实际情况,确定消火栓的数量。

消火栓数量一般为整数,且应满足实际需要。

四、消火栓系统的工作压力消火栓系统的工作压力是指在正常工作状态下,消火栓系统所提供的水压力。

根据消防规范要求,消火栓系统的工作压力应满足相关标准,一般为0.2~0.4兆帕(MPa)。

在计算室内消火栓用水量时,需将工作压力换算成帕斯卡(Pa)。

五、室内消火栓用水量计算的实例假设某建筑物需要配置消火栓系统,根据消防规范要求,消火栓系数为0.1,消火栓数量为4个,消火栓系统的工作压力为0.3兆帕(MPa)。

根据上述数据,我们可以计算出该建筑物室内消火栓的用水量。

用水量(L/s)= 0.1 * 4 * √0.3 = 0.774 L/s六、室内消火栓用水量计算的注意事项在进行室内消火栓用水量计算时,需要注意以下几点:1. 系统参数准确:消火栓系数、消火栓数量和工作压力等参数需要准确地获取,以确保计算结果的准确性。

消防用水量取10还是15

消防用水量取10还是15

消防用水量取10还是15
按商店类建筑算,室内消火栓用水量为10L/s,若按综合楼算,室内消火栓用水量为15L/s,应设水池。

消防主要包括火灾现场的人员救援,重要设施设备、文物的抢救,重要财产的安全保卫与抢救,扑灭火灾等。

目的是降低火灾造成的破坏程度,减少人员伤亡和财产损失。

战时由各级人民防空指挥部统一指挥,以专业消防力量为骨干,动员企业事业单位、乡镇的专职消防队伍、志愿者队伍和人民群众实施。

消防:
即是消除隐患,预防灾患(即预防和解决人们在生活、工作、学习过程中遇到的人为与自然、偶然灾害的总称),狭义的意思在人们认识初期是:(扑灭)火灾的意思。

消防防烟室内用水量计算

消防防烟室内用水量计算

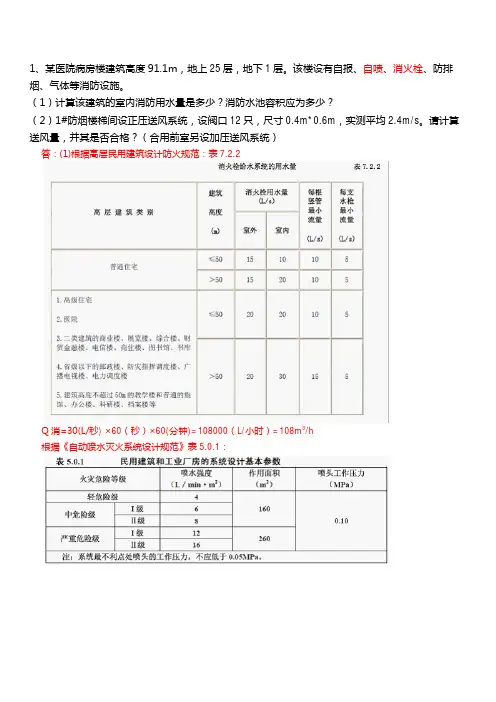

1、某医院病房楼建筑高度91.1m,地上25层,地下1层。

该楼设有自报、自喷、消火栓、防排烟、气体等消防设施。

(1)计算该建筑的室内消防用水量是多少?消防水池容积应为多少?(2)1#防烟楼梯间设正压送风系统,设阀口12只,尺寸0.4m*0.6m,实测平均2.4m/s。

请计算送风量,并其是否合格?(合用前室另设加压送风系统)答:(1)根据高层民用建筑设计防火规范:表7.2.2Q消=30(L/秒) ×60(秒)×60(分钟)=108000(L/小时)=108m3/h根据《自动喷水灭火系统设计规范》表5.0.1:根据《自动喷水灭火系统设计规范》附录A确定医院为中危险级I级。

Q喷=6(L/分钟)×160(平方米)=960(L/分钟)×60(分钟)=57600 L/h=57.6m3/h 根据《自动喷水灭火系统设计规范》Q喷格栅吊顶=57.6×1.3=74.88m3/h室内消防用水量=57.6(Q喷)+108(Q栓)=165.6m3/h室内消防用水量Q喷格栅+Q栓=74.88+108=182.88m3/h根据《高层民用建筑设计防火规范》7.3.3条消防水池容积:108×2h=216m3+74.88m3×1h=290.88m3(2)0.4m*0.6m=0.24m2×12只=2.88m2×2.4m/s=6.912m3/s×60=414.72m3/分钟×60=24883.2m3/h根据《高层民用建筑设计防火规范》防烟楼梯间及其使用前室的分别加压送风量表8.3.2-224883.2m3/h>20000m3/h~25000m3h。

消火栓的给水系统的水力计算

消火栓的给水系统的水力计算

扑灭不同建筑物火灾对水枪充实水柱的要求
水枪充实水柱的确定
H1 H 2 Sk sin
H1—水枪所在的建筑物的层高 H2—水枪所在的高度,一般为1.0m sinα—α水枪射流的上倾角,一般取α =45°但α≯60°
例题:一座单层丙类厂房,设有室内消火栓系统, 厂房层高为10m,试确定水枪的充实水柱。
3).消防水泵扬程的计算
H b H Z H xh h
Hb——消防水泵的扬程, Hz——最不利点消火栓与消防水池最低水面之 间的几何高差, Hxh——最不利点消火栓栓口处的水压, h——最不利计算管路的水头损失,
h包括沿程损失和局部损失。局部损失可按沿程损失 的百分数进行估算:独立系统:10%;生产、消防合 用:15%;生活、消防合用及三者合用为20%
6 8 10 12 14 16
3)消火栓水龙带水头损失
hd AZ Ld q xh
2

水带比阻 AZ 值
比阻AZ值
Ld-水带长度,m AZ-水带阻力系数, 见表3.2.7 qxh-水枪喷口的射 流量,L/S
水带口径
(mm)
帆布水带、麻 衬胶水带 织水带
0.01501 0.00430 0.0015 0.00677 0.00172 0.00075
p123表3-20 高层建筑物室内消火栓用 水量
2.室内消防给水系统水压
1). 水枪充实水柱长度
消火栓设备的水枪射流灭火,需求有一定 强度的密实水流才能有效地扑灭火灾。
Flash格式演示动画 在这里单击鼠标左键播放
水枪充实水柱长度应大于7m,小于15m。 水枪射流在26mm~38mm直径圆断面内、包含 全部水量75%~90%的密实水柱长度称为水枪的充 实水柱长度。

消防水池容积计算

消防水池容积计算

消防水池容积=360立方米水池平面积:80.5平方米所需水深:(360/80.5)=4.5m,水面到梁底净距=0.2m,水泵房层高=5.4m,所以(覆土+梁高)<0.7即可(5.4-4.5-0.2=0.7)水池容积的计算过程如下:1.消防用水量(消防水池储水量)= 室外消防用水量+ 室内消防用水量根据:《消防给水及消火栓系统技术规程》GB 50974-2014,3.6.12.室外消防用水量V1=15L/s×(2×3600)s=108立方米设计流量:15L/s(本建筑物属于住宅,耐火等级一级),依据:《消防给水及消火栓系统技术规程》GB 50974-2014,3.3.2火灾延续时间:2小时(本建筑属于民用建筑,住宅)依据:《消防给水及消火栓系统技术规程》GB 50974-2014,3.6.23.室内消防用水量V2=V21+V22室内消火栓用水量:V21=20L/s×(2×3600)s=144立方米设计流量:20L/s,见:《消防给水及消火栓系统技术规程》GB 50974-2014,3.5.2 (本建筑物属于住宅,高层,h>54m)火灾延续时间:2小时(本建筑属于民用建筑,住宅),见:《消防给水及消火栓系统技术规程》GB 50974-2014,3.6.2喷淋用水量:V22=30L/s×(1×3600)s=108立方米设计流量:30L/s,软件计算得到火灾延续时间:1小时,见:《自动喷水灭火系统设计规范》GB 50084-2001(2005年版),5.0.11所以V2=V21+V22=144+108=252立方米3.消防用水量(消防水池储水量)= 室外消防用水量+ 室内消防用水量=V1+V2=108+252=360立方米。

室内消火栓系统的用水量标准(一)

室内消火栓系统的用水量标准(一)

室内消火栓系统的用水量标准(一)室内消火栓系统的用水量标准引言消防安全是建筑物设计中的重要组成部分,而室内消火栓系统是一种常见且有效的消防设备。

在设计室内消火栓系统时,合理估算用水量是至关重要的一环。

本文将介绍室内消火栓系统用水量的标准。

用水量标准的重要性合理估算室内消火栓系统的用水量,是确保消火栓系统正常运行的关键。

过少的用水量可能导致无法形成足够的水压,从而降低灭火效果。

过多的用水量则会浪费水资源,并可能造成供水系统的负荷过大。

用水量标准的确定因素确定室内消火栓系统的用水量标准需要考虑以下因素:•建筑物类型:不同类型的建筑物对用水量的需求有所不同,例如住宅楼、商业建筑和工厂等。

•建筑物面积:建筑物的面积是用水量估算的基础,根据面积大小来确定消火栓系统的供水能力。

•建筑物高度:建筑物的高度影响着水流的压力和流速,需要考虑在不同楼层的供水需求。

•建筑物用途:消火栓系统的用水量还需要考虑建筑物的具体用途,例如厂房内的设备使用或储存的物品特性等。

用水量标准的计算方法根据建筑物的不同特性,可以采用以下常用的方法来估算室内消火栓系统的用水量:1.单位面积法:根据建筑物的面积,结合建筑物类型和用途,确定每单位面积所需的用水量,再乘以建筑物的总面积。

2.人员数量法:根据建筑物内的人员数量,结合建筑物类型和用途,确定每人所需的用水量,再乘以人员数量。

3.多规范法:根据不同的消防规范和建筑标准,结合建筑物的特点,采用适合的规范计算用水量。

用水量标准的应用在设计室内消火栓系统时,需要将用水量标准应用于实际的工程项目中。

根据用水量的估算结果,选择合适的消火栓系统设备和供水管道,确保系统的正常运行。

结论合理估算室内消火栓系统的用水量是保障消防安全的重要环节。

通过考虑建筑物的类型、面积、高度和用途等因素,采用适用的计算方法,可以确定合适的用水量标准,并应用于实际的工程设计中。

只有确保室内消火栓系统的用水量合理,才能提高系统的灭火效果和消防安全水平。
