CAD编辑命令使用
修剪命令(TRIM)
〖功能〗将对象的某一部分从指定边界 以外裁掉。 〖命令〗trim 或tr 〖菜单〗修改→修剪 操作：① TR 回车 ② 选择剪切的边界 回车 ③ 选择要剪切的图形
延伸命令(EXTEND)
〖功能〗将对象延伸到某指定边界。 〖命令〗ex 〖菜单〗修改→延伸 操作：① ex回车 ② 选择作为边界的对象 回车 ③ 选择要延伸的对象
旋转命令(ROTATE)
〖功能〗将对象绕指定的基点旋转一个角度， 操作类似于移动命令。 〖命令〗ro 〖菜单〗修改→旋转 操作：① ro 回车 ② 选择要旋转的图形 回车 ③ 确定旋转的基点 ④ 确定旋转的角度
缩放命令(SCALE)
〖功能〗放大或缩小选定的图形，这种 放缩是图形的真实尺寸的放大与缩小， 而ZOOM命令是图形相对于屏幕的放大 与缩小，图形的真实尺寸不变。 〖命令〗SCALE 或SC
二、基本编辑命令的使用
编辑类命令快捷键
COPY—复制 MIRROR—镜像 OFFSET—偏移 FILLET—圆角 ARRAY—阵列 TRIM—修剪 ERASE—删除 MOVE—移动 U—撤销
REDO—重做 EXTEND—延伸 SCALE—缩放 ROTATE—旋转 BREAK—分解 CHAMFER—倒角
偏移命令(OFFSET)
〖功能〗将对象平移到指定的距离，生成一个 与源对象形状相同且平行的新对象。 〖命令〗快捷键O 〖菜单〗修改→偏移 操作： ① o 回车 ② 指定偏移的距离 ③ 选择要偏移的对象 ④ 指定要偏移那一侧上的点 ⑤回车结束
偏移命令(OFFSET)
偏移拷贝圆
偏移拷贝多段线 圆、多段线、直线的偏移拷贝
圆角命令（Fillet）
〖功能〗把两条非平行直线在相交点处（或延 长线交点处）进行倒棱角，可用距离和角度两 种方式控制倒角的大小。 〖命令〗F 〖菜单〗修改→圆角 注：按住Shift键并选择两条直线，可以快速创 建零距离倒角或零半径圆角。
分解命令（Explode）
〖功能〗也叫炸开命令，可将对象分解成它的 部件对象。 〖命令〗X 〖菜单〗修改→分解 操作：① x回车 ② 选择对象 回车
第三讲 CAD编辑命令
家具制图与CAD
一、对象选择方式
（一）直接选择对象方式： 1.点选：鼠标左键单击：直接选择一个对象。 2.窗选： ①窗围（W窗口） 先确定窗口左上角点，然后确定窗口右下角 被窗口包围的图形被选中。 ②窗交（C窗口） 先确定窗口右下角点，然后确定窗口左上角 被窗口穿过的图形被选中。
缩放命令(SCALE)
操作：(1) 一般的缩放
① SC 回车 ② 选择要放缩的图形 回车
③ 确定放缩的基点
④ 输入放缩的比例因子
（2）采用参考方式放缩 放缩时有些比例因子不好确定，就用参考 方式，例如把1号图框缩小成2号图框。
拉伸命令(Strech)
〖功能〗将某个对象的尺寸在一定方向 上进行拉伸或缩短。 〖命令〗S 〖菜单〗修改→拉伸 操作：① s 回车 ② 选择要拉伸的对象 回车 ③ 指定基点或位移
打断于点命令
〖功能〗主要用于断开实体，将一个对象分解 为两个。
打断命令
〖功能〗打断命令可以删除对象的一部分。
合并命令
〖功能〗将对象合并成完整的对象。
倒角命令（Chamfer）
〖功能〗把两条非平行直线在相交点处（或延 长线交点处）进行倒棱角，可用距离和角度两 种方式控制倒角的大小。 〖命令〗cha 〖菜单〗修改→倒角
WP：输入一些点形成不规则形状的多边形， 如对象完整包含在多边形中，则被选中； CP：输入一些点形成不规则形状的多边形，如 对象有部分或全部在多边形中，则被选中；
一、对象选择方式
R：将选择方式改为移去方式，后面进行的选 择从选择集中移走，即不被选中；按下 SHIFT 键选择对象，也可以将特定的对象从选择集中 移去； A：将选择方式改为添加方式，缺省为添加方 式； U：回退一步，放弃最近对选择集的操作 透明命令：在执行命令的过程中又执行其他的 AutoCAD命令。透明命令在其它命令运行时使 用前加撇号＇，如：＇help、＇zoom、＇pan等。
这两种方式是缺省方式；
一、对象选择方式
（二）编辑命令下选择对象方式：
L：选择最近一个生成的对象； P：选择前一次编辑或修改过的一个或一组对 象； ALL：选择当前图形中的所有对象（不包括冻 结层和锁定层中的对象）； F：输入一些点，与这些点确定的临时线段相 交的对象被选中
一、对象选择方式
删除命令（ERASE）
〖功能〗从图形中删除选定的对象。 〖命令〗ERASE或E 〖菜单〗修改→删除 操作：① E 回车 ② 选择要删除的图形 回车
复制命令(COPY)
〖功能〗将图中指定对象一次或多次复制到指 定的位置，原对象位置不变。 〖命令〗copy 或cp 〖菜单〗修改→复制 操作: （1）单个复制： ① CP 回车
偏移拷贝直线
阵列命令(ARRAY)
〖功能〗阵列是一种高效的复制方法，源对象 按照一定的规则成批的进行复制。分为矩形阵 列和环形阵列。 〖命令〗array 〖菜单〗修改→阵列
移动命令(MOVE)
〖功能〗将图形中选定的对象从某一位 置移到新的位置。 〖命令〗move或m 〖菜单〗修改→移动 操作：① m 回车 ② 选择要移动的图形 回车 ③ 确定移动的基点 ④ 确定移动的目标点
镜像命令(MIRROR)
〖功能〗相对镜像线生成指定对象的镜像，原 对象可以删除或保留，即是对称复制。 〖命令〗mirror 或mi 〖菜单〗修改→镜像 操作：① mi 回车 ② 选择要镜像的图形 回车 ③ 确定镜像线的第一点 ④ 确定镜像线的第二点 ⑤是否删除源对象？[是(Y)/否(N)]
复制命令(COPY)
② 选择要复制的对象 回车 ③ 确定基点
④ 确定目标点
（2）多重复制：选择一次复制多次 ① CP 回车
② 选Biblioteka 要复制的对象 回车③ 输入M 回车
④ 确定基点
撤销命令（U）
〖功能〗取消前一条命令执行结果，每 次只取消一步，可连续运行该命令，直 到本次图形编辑操作的最初状态。 〖命令〗u 〖菜单〗编辑→放弃
CAD编辑类命令
SCALE（放缩）命令
〖功能〗放大或缩小选定的图形，这种 放缩是图形的真实尺寸的放大与缩小， 而ZOOM命令是图形相对于屏幕的放大 与缩小，图形的真实尺寸不变。
〖命令〗SCALE 或SC 操作：
依据比例因子缩放对象
操作步骤如下： 1）输入 scale ↙（执行缩放命令，快捷键 sc） 2）选择圆 ↙ （圆为缩放对象） 3）点击圆心 （圆心为缩放基点） 4）输入 0.5 （0.5 为比例因子） 5）↙ （确定并退出缩放命令）
② 选择要移动的图形 回车 ③ 确定移动的基点 ④ 确定移动的目标点
COPY（复制）命令
〖功能〗将图中指定对象一次或多次复 制到指定的位置，原对象位置不变。
〖命令〗copy 或co或cp 〖菜单〗修改→复制 操作:
（1）单个复制： ① CP 回车
② 选择要复制的对象 回车 ③ 确定基点 ④ 确定目标点 （2）多重复制：选择一次复制多次 ① CO或CP 回车 ② 选择要复制的对象 回车 ③ 输入M 回车 ④ 确定基点
变化； 偏移椭圆、圆、正多边形时，圆心不变，
但尺寸会发生变化； 偏移样条曲线时，长度会发生变化。
ARRAY（阵列）命令
〖功能〗按矩阵或环型方式排列对象的 多个拷贝。矩形阵列就是按给定的行数、 列数、行间距、列间距复制图形。环形 阵列就是按给定的中心点、个数、角度 沿圆周均匀的复制图形。
〖命令〗array或ar〖菜单〗修改→阵列 操作：① ar 回车
透明命令
透明命令：既可在命令状态下直接执行， 又可以在其它命令运行时执行的命令。 透明命令在其它命令运行时使用前加撇 号＇，如：＇help、＇zoom、＇pan等。 单独执行可加或不加撇号＇。
编辑类命令
复制CO 镜像MI 偏移O 倒圆角F 阵列AR 修剪TR 删除E 移动M 撤销U

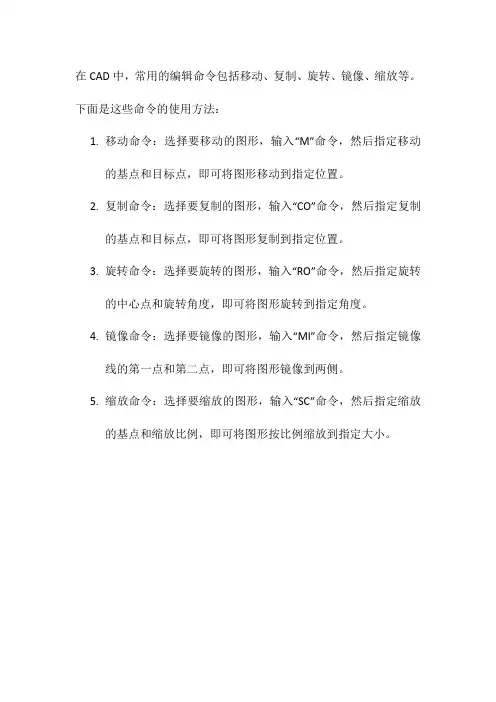

cad常用编辑命令使用方法
在CAD中，常用的编辑命令包括移动、复制、旋转、镜像、缩放等。
下面是这些命令的使用方法：
1.移动命令：选择要移动的图形，输入“M”命令，然后指定移动
的基点和目标点，即可将图形移动到指定位置。
2.复制命令：选择要复制的图形，输入“CO”命令，然后指定复制
的基点和目标点，即可将图形复制到指定位置。
3.旋转命令：选择要旋转的图形，输入“RO”命令，然后指定旋转
的中心点和旋转角度，即可将图形旋转到指定角度。
4.镜像命令：选择要镜像的图形，输入“MI”命令，然后指定镜像
线的第一点和第二点，即可将图形镜像到两侧。
5.缩放命令：选择要缩放的图形，输入“SC”命令，然后指定缩放
的基点和缩放比例，即可将图形按比例缩放到指定大小。
CAD命令 文字输入全攻略
CAD命令文字输入全攻略AutoCAD软件的应用中,设计人员均需要输入各种字型的文字,以满足图形设计的需要。
我们能输入文字，但是我们输入的文字正确吗？能实现我们理想的效果吗？笔者就实践中对文字输入的一些经验提出来供大家探讨。
一、AutoCAD R14软件的“文字样式”AutoCAD R14软件中输入的文字均有一个文字的样式名，不同的样式名可设置成相同或不相同的字体。
改变文字的字体，就需要选择不同的文字样式。
文字样式的设置可在AutoCAD R14菜单的“格式文字样式”下拉菜单命令中设置。
1、样式名:显示文字的样式名称，增加、重命名、删除样式。
样式名最多可以包括 31 个字符。
字符中可以包含字母、数字、美元符号 ($)、下划线 (_)、连字符 (-) 和中文字符。
AutoCAD 将样式名中的小写字母自动转换为大写字母。
考虑到人们的使用习惯，建议用直观的中文字符样式名。
2、字体: 通过改变不同的字体名、字体样式、高度来修改文字样式使用的字体。
“字体名”列表框内列出了在WINDOWS9.X系统中已注册的 TrueType 所有字体(字体名前以T符号标示)和AutoCAD软件 Fonts 目录下已编译的所有形 (SHX) 字体的字体名。
TrueType字体为微软公司和Apple公司共同研制的字型标准。
图形中的 TrueType 字体是以填充的方式显示出来，在打印时，TEXTFILL 系统变量控制该字体是否填充。
TEXTFILL 系统变量的缺省设置为1，这时打印出填充的字体。
SHX形字体属于“矢量字形”，是一种用形状或方程来描述字符轮廓的字符形式。
这种字形的优点是在显示时字符可以任意缩小或放大，缺点是需要作大量处理。
在选择SHX字体后,应选取“大字体”选项指定亚洲语言（包括简、繁体汉语、日语、韩语等）的大字体文件，已便使用正确的亚洲语言字体。
只有在“字体名”中指定SHX 文件，才可以使用“大字体”选项，只有 SHX 文件可以创建“大字体”。
如何在CAD中编辑图形
如何在CAD中编辑图形CAD（计算机辅助设计）软件被广泛应用于各个行业，用于设计和绘制各种图形。
在CAD中编辑图形是非常常见且重要的操作。
本文将介绍一些常用的CAD编辑技巧，以帮助读者更高效地编辑图形。
1. 移动图形：在CAD中移动图形是一项常见的操作。
选中要移动的图形，然后使用移动命令（通常是"M"键）或在工具栏上找到相应的图标。
在命令行中输入移动距离和方向，或直接在图形上点选基准点和目标点来移动图形。
2. 缩放图形：缩放图形是调整图形大小的关键操作之一。
选中要缩放的图形，然后使用缩放命令（通常是"Z"键）或在工具栏上找到相应的图标。
在命令行中输入比例因子，或在图形上点选基准点和目标点来缩放图形。
注意，缩放操作会影响图形的比例关系。
3. 旋转图形：旋转图形是改变图形方向的重要操作。
选中要旋转的图形，然后使用旋转命令（通常是"R"键）或在工具栏上找到相应的图标。
在命令行中输入旋转角度，或在图形上点选基准点和旋转点来旋转图形。
4. 复制图形：复制图形是在CAD中常用的操作之一。
选中要复制的图形，然后使用复制命令（通常是"C"键）或在工具栏上找到相应的图标。
在命令行中输入复制距离和方向，或在图形上点选基准点和目标点来复制图形。
5. 剪切图形：剪切图形是裁剪图形的常用操作。
选中要剪切的图形，然后使用剪切命令（通常是"TR"键）或在工具栏上找到相应的图标。
在命令行中输入剪切线或在图形上进行点选，选择要留下的部分来剪切图形。
6. 偏移图形：偏移图形是在CAD中创建平行线段的一种常用方法。
选中要偏移的图形，然后使用偏移命令（通常是"O"键）或在工具栏上找到相应的图标。
在命令行中输入偏移距离和方向，或在图形上点选参考点和目标点来进行偏移图形。
7. 修剪和延伸图形：修剪和延伸图形是用于调整图形边界的重要操作。
cad基本的绘图命令和编辑命令
计算机辅助建筑设计第二章基本的绘图命令和编辑命令§２－１基本绘图命令一、POINT（点）命令菜单位置：Draw－Point－Single point命令行：Command：point↙Specify a point:_______二、LINE（直线）命令菜单位置：Draw－Line命令行：Command：line↙Specify first point:_______Specify next point or［Undo］:_______Specify next point or［close/Undo］:_______ 说明：1、命令可重复（直接回车）2、“橡皮筋现”直观3、直线有三个选项三、CIRCLE（圆）命令菜单位置：Draw－Circle命令行：Command：circle↙Specify center point for circle or ［3P/2P/Ttr(tan tan radius)］:_______计算机辅助建筑设计说明：1、Center,Radius/Diameter―――圆心，半径/直径方式2、3P―――三点方式3、2P―――两点方式4、Ttr―――切点、切点、半径方式（靶框的位置）5、Ttt―――切点、切点、切点方式四、RECTANGLE（矩形）命令菜单位置：Draw－Rectangle命令行：Command：rectangle↙Specify first corner point or［Chamfer/Elevation/Fillet/Thickness/wi dth］:_______Specify other corner point: _______说明：1、用户指定矩形两对角点即可绘制矩形2、Chamfer选项：如果两个倒角距离不等，则从第一个角点算起，把第一个倒角距离赋予第一根铅垂边线的起端，接着按顺时针方向，第二个倒角距离赋予该线的另一端……五、ARC（圆弧）命令菜单位置：Draw－Arc命令行：Command：arc↙Specify start point of arc or［Center］:_______ 说明：提供11种画圆弧的方式计算机辅助建筑设计六、DONUT（圆环）命令菜单位置：Draw－Donut命令行：Command：donut↙Specify inside dimater of donut:_______Specify outside dimater of donut:_______Specify center of donut or<exit>:_______ 说明：Fill的两种状态ON or OFF七、ELLIPSE（椭圆）命令菜单位置：Draw－ellipse命令行：Command：ellipse↙Specify axis endpoint of ellipse or ［Arc/Center］:____八、POLyGON（正多边形）命令菜单位置：Draw－polygon命令行：Command：polygon↙Enter number of sides：____Specify center of polygon or［Edge］:____ 说明：1、中心－内接/外切方式2、边长方式九、SOLID（区域填充）命令菜单位置：Draw－solid命令行：Command：solid↙Specify first point:_______计算机辅助建筑设计Specify second point:_______Specify third point:_______Specify fourth point or <exit>:____图标：说明：1、可填充多边形2、输入点的顺序3、填充模式十、TRACE（宽线）命令菜单位置：Draw－trace命令行：Command：trace↙Specify trace width：____Specify first point:_______Specify second point:_______说明：1、事先指定线宽2、填充模式十一、PLINE（多义线）命令功能：绘制一系列带有宽度信息的直线段或圆弧段菜单位置：Draw－polyline命令行：Command：pline↙Specify start point:_______Current line-width is 0.0000Specify next point or［arc/close/halfwidth/length/undo/width ］:_______说明：1、绘制直线、圆弧；改变宽度计算机辅助建筑设计2、pline线是一个整体，可用pedit对其进行编辑3、可以绘制一定宽度的直线、圆弧，也可绘制变宽度的直线、圆弧4、可以绘制封闭和打开的多义线5、可以绘制实心圆环和圆十二、XLINE（构造线）和RAY（射线）命令功能：辅助线1、XLINE菜单位置：Draw－Construction line命令行：Command：xline↙Specify a point or ［hor/ver/ang/bisect/offset］:_______2、RAY菜单位置：Draw－Ray命令行：Command：ray↙Specify start point：_______Specify through point：_______十三、SPLINE（样条曲线）命令1、MLINE命令功能：绘制通过或逼近一系列给定点的曲线——样条曲线，曲线的类型为非均匀有理B样条（NURBS）；还可通过此命令把样条拟合多义线转换为样条。
CAD绘图教程(包括天正建筑)第五章 编辑类命令
COPY（复制）和MIRROR（镜像）
镜像线第一点
原图 基点
拷贝 第二点 矩形的复制
原图
镜像图 镜像线第二点 门的镜像
FILLET（圆角连接）命令
〖功能〗在两对象之间产生一个指定半 径的平滑圆弧连接。 〖命令〗 FILLET或F 〖菜单〗修改→圆角 在图形的编辑修改中，常需使两直线精 确相交，可使用FILLET命令，将圆角半 径设为0，然后选择两直线。
BREAK(打断）命令
〖功能〗在指定点之间打断图形 〖命令〗BREAK 或BR 操作：打断有两种方式 （1）方式一 ① BR 回车 ② 选择要打断的图形 ③ 确定打断的第二点
（2）方式二
① BR 回车
② 选择要打断的图形
③ F 回车
④ 确定要打断的第一点 ⑤ 确定要打断的第二点
R5 0
COPY（复制）命令
〖功能〗将图中指定对象一次或多次复 制到指定的位置，原对象位置不变。 〖命令〗copy 或cp 〖菜单〗修改→复制 操作: （1）单个复制： ① CP 回车
② 选择要复制的对象 回车 ③ 确定基点 ④ 确定目标点
（2）多重复制：选择一次复制多次
① CP 回车
② 选择要复制的对象 回车
② 选择要旋转的图形 回车 ③ 确定旋转的基点 ④ 输入旋转LE（放缩）命令
〖功能〗放大或缩小选定的图形，这种 放缩是图形的真实尺寸的放大与缩小， 而ZOOM命令是图形相对于屏幕的放大 与缩小，图形的真实尺寸不变。 〖命令〗SCALE 或SC 操作：(1) 一般的缩放
REDO EXTEND SCALE ROTATE BREAK CHAMFER
