建筑工程施工电梯平台防护措施及示意图
建筑工程施工电梯平台防护措施及示意图
施工电梯平台出口临边防护：
1、施工电梯平台出口处安装1.85m高立开式工具化金属防护门，安装在电梯平台出口处。
2、平台两侧按照离平台面0.5m和1.1m高度要求设置两道防护栏杆，并张挂密目安全网封闭，平台外侧设置踢脚板，并张挂楼层标识牌。
施工电梯平台临边防护：
1、施工电梯平台出口处安装1.85m高立开式工具化金属防护门，安装在电梯平台出口处。
2、平台两侧按照离平台面0.5m和1.1m高度要求设置两道防护栏杆，并张挂密目安全网封闭，平台外侧设置踢脚板，并张挂楼层标识牌。
3、施工电梯平台脚手架必须严格按照施工方案要求搭设。
施工电梯平台脚手架搭设：
1、施工电梯平台脚手架两侧设置斜撑及临边防护栏杆，每层楼应设置连墙件和八字撑，并严格按照施工方案要求采取卸荷措施。
2、施工电梯平台脚手架内侧张挂密目安全网封闭，平台外侧设置踢脚板。
3、钢管表面刷黄色油漆。
施工电梯平台安全防护门：用途：用于施工电梯平台口临边防护。
说明：
1、安全防护门高度1850mm，宽度1300mm。
骨架为方管焊接制作。
门扇面板下部为薄钢板，上部为40×40钢板网，具体尺寸见图示。
2、安全防护门表面刷蓝色油漆。
3、安全防护门的开关插销设计在外面一侧，从里面一侧无法开关。
4、安全防护门应定期进行维护，损坏的及时维修。
建设工程文明施工与安全防护图集：工具化、定型化防护
第三章 工具化、定型化防护3.1 管理要求3.1.1“四口”是指：楼梯口、电梯口、预留洞口、通道口。
根据《建筑施工高处作业安全技术规范》（JGJ 80-2016）当垂直洞口短边边长小于500 ㎜时，应采取封堵措施；当垂直洞口短边边长大于或等于500 ㎜时，应在临空一侧设置高度不小于1.2 m的防护栏杆，并应采用密目式安全立网或工具式栏板封闭，设置挡脚板；当非垂直洞口短边尺寸为250～500 ㎜时，应采用承载力满足使用要求的盖板覆盖，盖板四周搁置应均衡，且应防止盖板移位；当非垂直洞口短边边长为500～1500 ㎜时，应采用专项设计盖板覆盖，并应采取固定措施；当非垂直洞口短边边长大于或等于1500 mm时，应在洞口作业侧设置高度不小于1.2 m的防护栏杆，并应采用密目式安全立网或工具式栏板封闭，洞口应采用安全平网封闭。
3.1.2“五临边”是指深度超过2 m的槽、坑、沟的周边，在无外脚手架的屋面(作业面)和框架结构楼层的周边；井字架、龙门架、外用电梯和脚手架与建筑物的通道、上下跑道和斜侧道的两侧边；尚未安装栏板、栏杆阳台、料台、挑平台的周边；在施工程楼梯口的梯段边。
五临边必须设置防护栏杆，给排水沟槽、桥梁工程、泥浆池等临边危险部位应进行有效防护。
3.1.3井临边洞口高处作业前，应逐级进行安全技术教育及交底，落实所有安全技术措施和人身防护用品。
3.1.4 高处作业中的安全标志、工具、仪表、电气设施和各种设备，必须在施工前加以检查，确认其完好，方能投入使用。
3.1.5 攀登、悬空高处作业人员及搭设高处作业安全设施的人员，必须经过专业技术培训及专业考试合格，持证上岗，并必须定期进行体格检查。
3.1.6 施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。
3.1.7 作业场所有可能坠落的物件，应一律先行撤除或加以固定。
高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。
施工现场洞口防护安全设施
施工现场洞口防护安全设施在工作场所或通道上，使人与物有坠落危险而危及人身安全的洞口，均应采取防护措施。
构筑物结构预留洞口，挖孔桩、钻孔桩等桩孔上口，未填土的坑槽，以及天窗、地板门等处，安装预制构件时的洞口以及其它各类洞口，须按洞口防护要求设置稳固的盖板或防护栏杆或安全网或其它防止人员和物体坠落的防护设施。
一、基本规定1. 各种洞口，应按其大小和性质分别设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护设施。
2. 电梯井口，视具体情况设防护栏杆和固定栅门或工具式栅门，电梯井内每隔两层或最多隔10m就应设一道安全平网。
也可以按当地习惯，设固定的格栅或砌筑矮墙等。
3. 钢管桩、钻孔桩等桩孔上口，柱型、条型等基础上口，未填土的坑、槽口，以及所有的预留洞口，都要作为洞口而设置稳固的防护设施。
4. 盖板材料宜采用木材、钢材或混凝土，其中普通盖板承载力不得小于2.5kPa；机动车辆、施工机械设备通行道路上的盖板承载力不得小于经过车辆设备中最大轴压力的2倍。
5. 施工现场与场地通道附近的各类洞口与深度在2m以上的敞口等处除设置防护设施与安全标志外，夜间还要挂灯示警。
6. 当后续工作需要拆除防护设施时，必须进行安全技术交底，并有专人旁站监督拆除及后续施工安全。
7. 作业面处于不稳定岩体下部；孤石、悬崖陡坡下部；高边坡下部；基坑；深槽、深沟下部等情况时，应在作业面上侧设置防止滚动物的挡墙或积石槽。
若存在边坡滑移重大安全隐患时，在施工前必须采取专门防护措施。
二、防护设置1. 短边尺寸小于25cm但大于2.5cm的孔口，可以用钢或坚实的木盖板盖严，中点至少能承受500N的竖向点荷载。
盖板还应能防止挪动移位。
2. 短边长25～50cm的洞口、安装预制构件时的洞口以及其它各类洞口，可用钢、木板作盖板，盖住洞口。
盖板能承受1000N的竖向荷载，并须保持四周搁置均衡，并有固定其位置的措施。
3. 短边长在50～150cm的洞口，必须设置以扣件扣接钢管而成的100×100mm的网格，并设围栏。
安全防护标准化图集
编制说明为贯彻落实“安全第一、预防为主、综合治理”的方针，实现施工现场安全设施规范化、标准化，推动施工现场趋向于“本质安全”，全面提高安全生产管理水平，依据国家相关法律法规、标准规范，结合北京市各项管理制度及现场实际情况，编制了《北京市建设工程施工现场标准化图集标准化安全防护（一）》。
本图集主要内容：1.临边防护；2.电梯井防护；3.配电箱防护；4. 施工升降机（接料平台）防护门；5.钢筋加工棚；6.小型机械加工棚；7.集中充电柜；8.脚手架。
一、《图集》编写原则及要求：1、在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。
2、充分考虑到项目成本，在符合国家规范要求的前提下确定了 1-3种实施方案，供项目选择。
3、图文并茂，突出细部节点，便于操作实施。
二、《图集》使用要求：1、本图集作为本市建设工程施工现场最低强制标准使用，各单位结合实际情况遵照执行。
施工现场确实不具备使用条件的，市、区住房城乡建设委应酌情考虑。
2、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。
3、本标准自2014年5月1日起执行。
三、编制依据：《中华人民共和国安全生产法》《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规程》JGJ33-2001《建筑施工工具式脚手架安全技术规范》JGJ202-2010《建筑施工扣件式脚手架安全技术规范》JGJ130-2011《施工现场临时用电安全技术规范》JGJ46-2005《施工现场临时建筑物技术规范》JGJ/T188-2009《建筑施工现场环境与卫生标准》JGJ/146-2004《建设工程施工现场消防安全技术规范》GB50720-2011等本《图集》由北京市住房和城乡建设委员会负责修订解释，执行过程中如有意见或建议，请反馈给北京市住房和城乡建设委员会施工安全管理处。
安全防护图集
建筑施工现场安全防护图集洛阳成翔建筑工程有限公司2012年10月目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护（短边尺寸小于500mm） (9)2.3小洞口防护（短边尺寸小于1500mm） (9)2.4 大洞口防护（短边尺寸大于1500） (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (13)5安全通道 (13)5.1临街安全通道 (14)5.2现场安全通道 (15)5.3施工电梯、物料提升机地面进料口的安全通道 (16)6防护棚 (17)7脚手架的连墙件设置 (18)7.1连墙件设置要求 ..................................................................................... 错误!未定义书签。
7.2连墙件计算................................................................................................ 错误!未定义书签。
7.3连墙件图式 (19)8卸料平台 (20)建筑施工现场安全防护图集1 临边防护应用范围：为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为1.0~1.2m，下杆离地高度0.5~0.6m。
横杆长度>2m时，必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。
建筑工程各种洞口及临边安全文明施工防护技术措施
建筑工程施工企业各种洞口及临边安全文明施工防护技术措施目录一、临边、洞口及高处作业安全防护技术措施 (2)二、电梯井洞口防护措施 (3)三、结构临边防护措施 (4)四、楼梯间防护措施 (6)五、洞口防护措施 (7)六、安全通道的防护措施 (12)一、临边、洞口及高处作业安全防护技术措施1、基本要求高处作业中所用的物料，均要堆放平稳，不妨碍通行和装卸。
工具要随手放入工具袋；作业中的走道、通道板和登高用具，要随时清扫干净；拆卸下的物件及余料和废料均要及时清理运走，不得任意乱置或向下丢弃。
传透物件禁止抛掷。
2、临边作业（1）基坑周边，尚未安装栏杆或栏杆的阳台、斜台与挑平台周边，雨篷与挑檐边，天外脚手的屋面与楼层周边都必须设置防护栏杆。
（2）头层墙高度超过3.2m的二层楼面周边，以及外脚手的高度超过3.2m的楼层周边，必须在外围架设安全平网一道。
（3）各种垂直运输接料平台，除两侧设防护栏杆外，平台口还要设置安全门或活动防护栏杆。
3、洞口作业（1）板与墙的洞口，必须设置牢固的盖板、防护栏杆、安全网或其他防坠落的防护设施。
（2）桩孔、基础上口，未填土的坑槽，以及人孔、天窗、地板门等处均要按洞口防护设置稳固的盖件。
（3）施工现场通道附近的各类洞口、电梯井与坑槽等处，除设置防护设施与安全标志外，夜间还要设红灯警示。
4、钢筋绑扎时的悬空作业（1）绑扎钢筋和安装钢筋骨架时，必须搭设脚手架和车道。
（2）绑扎圈梁、挑梁、挑檐、外墙和边柱等钢筋时，要搭设操作台架和张挂安全网。
悬空大梁钢筋的绑扎，必须在满铺脚手板的支架或操作平台上操作。
（3）绑扎立柱和墙体钢筋时，不得站在钢筋骨架上或攀登骨架上下。
5、砼浇筑时的悬空作业（1）浇筑离地2m以上框架、过梁、雨篷和小平台时，要设操作平台，不得直接站在模板或支撑件上操作。
（2）特殊情况下如无可靠的安全设施，必须系好安全带并扣好保险钩，或架设安全网。
6、各种洞口及临边的防护二、电梯井洞口防护措施电梯井口设置不低于1.8m高的开启式防护门。

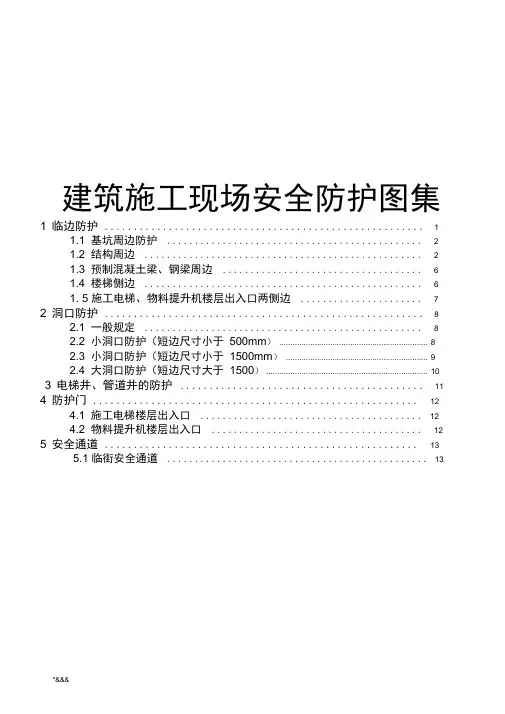

建筑施工现场安全防护图集
建筑施工现场安全防护图集1 临边防护 (1)1.1 基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5 施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1 一般规定 (8)2.2 小洞口防护（短边尺寸小于500mm） (8)2.3 小洞口防护（短边尺寸小于1500mm） (9)2.4 大洞口防护（短边尺寸大于1500） (10)3 电梯井、管道井的防护 (11)4 防护门 (12)4.1 施工电梯楼层出入口 (12)4.2 物料提升机楼层出入口 (12)5 安全通道 (13)5.1 临街安全通道 (13)5.2 现场安全通道 (14)5.3 施工电梯、物料提升机地面进料口的安全通道 (15)6 防护棚 (16)7 脚手架的连墙件设置 (17)7.1 连墙件设置要求................................ 错误！未定义书签。
7.2 连墙件计算..................... ............. 错误！未定义书签。
7.3 连墙件图式 (18)8 卸料平台 (19)建筑施工现场安全防护图集1临边防护应用范围：为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为 1.0~1.2m，下杆离地高度0.5~0.6m。
横杆长度＞2m时，必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处，能经受任何方向的1000N的外力。
(3)、防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。
(4)、当临边外侧临街道时，除设置防护栏杆外，敞口立面必须采取满挂密目安全网作全封闭处理。
江苏省建筑施工高处坠落预防措施图集
江苏省建筑施工高处坠落预防措施图集（地基基础+主体结构+装饰装修+机械设备）目 录/CONTENTS第一部分 地基与基础施工阶段1.1 桩孔防护 (02)1.2 人工挖孔桩垂直生命线 (03)1.3 泥浆池防护 (04)1.4 边坡竖向生命绳 (05)1.5 内支撑水平生命线 (06)1.6 内支撑临边防护 (07)1.7 基坑临边水平生命线 (08)1.8 基坑临边防护 (09)1.9 基坑安全通道 (10)1.10 基坑定型化爬梯、坑中坑防护 (11)第二部分 主体结构施工阶段2.1 主体结构高差防护 (13)2.2 模板支架作业防护 (14)2.3 竖向结构登高作业防护 (15)2.4 电梯井操作平台防护 (16)2.5 电梯井安全带系挂点 (17)2.6 楼梯间防护 (18)2.7 预制构件安装防护 (19)2.8 脚手架搭拆防护 (20)2.9 外架与主体结构间防护 (21)2.10 悬挑层作业防护 (22)2.11 脚手架工字钢拆除..................................................23 2.12附着式脚手架作业防护. (24)2.13 临空临边作业 (25)2.14 主体结构洞口防护 (27)2.15主楼周边坠落半径内作业防护 (28)2.16 钢结构竖向结构施工防护 (29)2.17 钢结构水平作业面施工防护 (31)2.18 盖梁垫石施工作业水平生命线 (32)2.19 横隔板及湿接缝作业垂直生命线 (33)2.20 盖梁二次张拉高处作业防坠措施 (34)2.21 梁板安装作业垂直生命线 (35)第三部分 装饰装修施工阶段3.1 二次结构临边、洞口作业拉设生命线 (37)3.2 登高作业 (39)3.3 斜屋面作业 (41)3.4 吊篮安拆、检修 (42)3.5 吊篮作业防护 (43)第四部分 施工机械设备4.1 塔式起重机防护 (46)4.2 施工电梯防护 (50)4.3 登高作业车防护 (53)4.4 曲臂车防护 (54)4.5 门式起重机垂直生命线 (55)4.6 桥式起重机水平生命线 (56)01地基与基础施工阶段1.1桩孔防护桩口防护存在风险桩孔无防护或防护不严密，易导致高处坠落预防措施1.桩孔设置定型化或钢筋网片水平防护，桩孔 周边设置钢管或定型化竖向防护；2.对作业人员做好桩孔位置安全技术交底、警 示教育；3.设置警示标识。
安全文明施工标准化图集图片(三)安全防护
的挡脚板。防护门表面涂红白相间油漆。
2、电梯井内不得倾倒垃圾。
3、施工层应搭设操作平台，并满铺脚手板。平台与井壁间隙不大于100mm。
3.2.2 电梯井内防护
电梯井垂直防护示意图 说 明： 1、电梯井垂直防护可采用搭设内架每层满铺脚手板进行防护，也可不超过10m设置一道水平安全网防护。 2、电梯井内脚手架应设置之字撑，水平杆要顶到主体结构上，并根据设计方案采取钢丝绳卸荷等措施。 3、采用水平安全网防护时，安全网四周距主体结构的间隙≤100mm。
电焊机专用小车
3.8.6 氧气、乙炔气 氧气瓶、乙炔气瓶必须分开放置，存放间距大于5m；使用间距大于5m；与明火间距大于10m。气瓶应制作专用吊笼，做 法参照“电焊机专用小车”；氧气、乙炔气瓶不得同时运输。气瓶应有完整的防震圈与防震帽。
气瓶专用吊笼
氧气瓶、乙炔气瓶间距
3.9 危险性较大的分部分项工程公示牌 3.9.1 公示牌设置要求 一、危险性较大的分部分项工程公示牌应设置在施工现场主出入口、相 关分部分项工程施工区域等醒目位置。
、防护栏杆必须涂刷红白相间油漆，间隔300～400mm，间隔 一致。
防护栏杆示意图（单位：mm）
防护栏杆实物图
3.2 电梯井防护 3.2.1 防护门
电梯井口防护门示意图（单位：mm）
电梯井口防护门实物图
说 明：
1、电梯井口除设置固定栅门或活动栅门外（门栅网格的间距不应大于150mm），下部还应设置180mm高
3 安全防护
• 1、预留洞口防护 • 2、电梯井防护 • 3、楼梯、楼层与阳台临边防护 • 4、基坑临边防护 • 5、人工挖孔桩防护 • 6、 通道口防护 • 7、防护棚 • 8、施工机具防护
9、危险性较大分部分项工程公示牌
临电,塔吊,施工电梯防护标准化图集
临时用电规范要求：1、配电系统应设置总配电箱、分配电箱、开关箱，实行三级配电。
2、总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中区域。
3、动力开关箱与照明开关箱宜分别设置，每台用电设备必须有各自的专用开关箱，实行“一机一闸一漏一箱”。
4、总配电箱、开关箱必须安装两级漏电保护器，漏电保护器的额定漏电动作电流、动作时间按规范要求匹配。
5、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
6、配电箱、开关箱应装设端正、牢固。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.8~1.6m。
7、配电箱、开关箱应有名称、用途、分路标记及系统接线图。
配电箱、开关箱应装设在干燥、通风及常温场所；装设应端正、牢固；周围不得堆放任何妨碍操作、维修的物品，应有足够 2 人同时工作的空间和通道。
8、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。
---50---一、供电系统建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V 三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统；2、采用TN-S 接零保护系统；3、采用二级漏电保护系统。
---50---二、变压器防护1 变压器防护做法（1）、变压器防护搭设材料采用圆竹和圆木，变压器四周砌筑2m 高砖墙。
（2）、居中位置设置金属防护门，刷油漆，上锁。
门上悬挂“当心触电、禁止入内”安全警示牌。
（3）搭设时应断电，禁止带电作业。
2、变压器防护示图---50---三、配电房1 、配电房设置要求（1）、配电房位置尽量靠近变压器。
配电房墙体采用砖墙砌筑，净空不低于3m，现浇钢筋混凝土屋面板，墙面抹水泥砂浆，外墙面刷涂料。
配电房内设电缆沟、消防砂池。
配电房内悬挂操作规程牌，配电柜上贴电路系统图。
施工电梯卸料平台及防护门搭设方案
施工电梯卸料平台及防护门搭设方案中联·天御一期12—13＃、15-16#楼工程位于福州福清市福和大道以西，清宏路以北，交通便利。
工程用地基本呈长方形型,场地地势平坦，是集商业与住宅的群体建筑。
上部结构体系：框架结构，抗震设防烈度7度，建筑面积约两万m2项目工程由福清市中联置业有限公司投资兴建,北京东方华太建筑设计工程有限责任公司设计，福建华君建筑工程有限公司承建。
一、本方案依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130—2001），《建筑施工安全检查标准》(JGJ59-1999），并参考《建筑施工脚手架实用手册》。
二、技术要求1、本工程采用SC200／200施工电梯，故搭设方案采用双排钢管脚手架卸料平台架。
2、卸料平台基础浇注200mm厚的C15砼垫层。
3、卸料平台对应的每层楼面处必须设置连墙杆，连墙杆预埋插管埋深不得小于250mm。
4、卸料平台卸米层应满铺木脚手板，脚手板应与架体绑扎牢固，且靠近降机侧应高于靠近建筑物侧20～30mm。
5、卸料平台在架体两侧及正面外侧两立杆之间应按标准设置扶手、靠近栏杆及挡脚板。
三、搭设材料要求1、卸料平台架、连墙杆、卸荷拉杆及预埋插管均应采用φ48×3.5mm的钢管。
并应符合现行国家标准《直缝电焊钢管》（GB/T13793)或《低压流体输送用焊接钢管》（GB/T3092)中规定的3号普通钢管，其质量应符合国家标准《碳结构钢》（GB/T700）中Q235—A级钢的规定。
2、卸料平台架应采用可锻铸铁制作的扣件，其材质应符合国家标准《钢管脚手架扣件》(GB15831）的规定。
3、卸料平台架木脚手板应符合JGJ130中的材质要求。
四、施工要求1、搭设要求⑴相邻立杆的对接扣件不得在同一高度内，其在高度方向上错开的距离不得小于500mm，对接扣件开口应朝内.当平台架搭至连墙件的构造点时，应及时作连墙拉结.除立杆外，其余杆件应采用整根钢管搭设,严禁对接使用.⑵纵向水平杆应设置在立杆内侧，横向水平杆内端头距离墙面为50mm。
