上海市各区2017届中考物理二模试卷按考点分类汇编 动态电路
动态电路
宝山：8. 在图2所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 C
A ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电源电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）D
A ．电压表V 1的示数不变
B ．电流表A 的示数变大
C ．电压表V 1示数与电流表A 示数的比值变小
D ．电压表V 示数与电流表A 示数的乘积变小
奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）
图4
S P
R 2
R 1
V 1 A
V
图2
P
R 2
V
R 1 S
A 1
A 2
b
a
15、变小 变大 变小
黄浦：7. 在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）
B
A. 电压表V 的示数
B. 电压表V 示数与电流表A 示数的比值
C. 电流表A 1的示数
D. 电压表V 示数与电流表A 示数的乘积
嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) D
A ．电压表的示数可能变大
B ．电压表的示数一定变小
C ．电流表的示数可能不变
D ．电流表的示数一定变小
闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）D
R
A
V
L S
图2
普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是
( )C
A ．U' 一定等于2U
B ．U' 可能等于2U
C ．U' 一定大于 2U
D ．U' 可能大于2
U
青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。
14．变大；变小；不变。
松江：6．在图3所示的电路中，电源电压保持不变。
当电键S 从闭合到断开时，电路中 （ ）B
A ．
B ． 图3
C ．
D ．
A ．电流表的示数变小，电压表的示数变大
B ．电流表的示数变大，电压表的示数变大
C ．电流表的示数变大，电压表的示数变小
D ．电流表的示数不变，电压表的示数变大
徐汇：13．在图4所示的电路中，将电压表V 1、V 2正确连入电路，闭合电键S ，电路正常工作，各电表的示数均不为零。
移动滑动变阻器R 2的滑片P ，电压表V 1与电流表A 示数的比值不发生变化，电压表V 2与电流表A 示数的比值发生变化。
①电压表V 1测量的是 （13） 两端的电压，电压表V 2测量的是 （14） 两端的电压。
②若电压表V 1与电压表V 2示数的比值逐渐变大，则变阻器的滑片P 正在向 （15） 端移动(选填“a ”或“b ”)。
13．（13）R 1； （14）R 2或电源； （15）a 。
杨浦：9．如图3 所示的电路中，电源电压保持不变，各电路元件均完好，当电源由闭合到断开时，下列叙述正确的是（ ）
C
A ．电流表A 示数变大
B ．电压表V1 与V2 示数的和保持不变
C ．电流表A 示数与电压表V2 示数的乘积变大
图3
V
R 1 R 2
A
S
D．电压表V1 示数与电流表A 示数的比值保持不变
杨浦：17．在图7 所示的电路中，电源电压保持不变。
闭合电键S，电表_____________的示数发生变化，当滑动变阻器的滑片P 自左端向中点移动时，电压表V2 的示数将________，电压表V1 示数与电压表V2 示数的差值和电流表A 示数的比值将________。
（均选填“变大”、“变小”或“不变”）
17、A和V2；变小；不变
长宁（金山）：14．如图4所示电路，电源电压保持不变，当电键S闭合时，电流表的示数_________，电压表的示数________，向右移动滑动变阻器R2的滑片P时，电压表示数变化量与电流表示数变化量的比值将_________（均选填“变小”、“不变”或“变大”）。
14．变大；变小；不变。
上海市各区2017届中考物理一模试卷按考点分类汇编：动态电路
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变 P L R V S 图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
上海市各区2017届中考物理二模试卷按考点分类汇编 故障电路
故障电路宝山：15. 在图5所示的电路中，电源电压保持不变。
当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。
①电路中故障可能发生在______；（选填“R 1”或“R 2”）②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。
（选填“短路”或“断路”）15．（19）R 1； （20）短路。
崇明：14．在图7所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中仅有一个出现故障。
）电路中的故障可能是 （16） ； R 2的滑片P ，又观察到两个电表的示数 发生了改变，则故障一定是 （17） 。
14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分。
（2）R 1断路。
奉贤：7．如图3 所示，电源电压保持不变。
闭合电建S ，电路正常工作，一段时间后。
电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置互换，发现电流表的示数再次变小。
若故障只发生在电阻R 1、R 2 上，则（ ）BA ．只有R 1 断路B ．只有R 2 断路图7⒆ ⒇C ．R 1、R 2 同时断路D ．R 1、R 2 同时短路黄浦：14. 在图6所示的电路中，电源电压保持不变。
已知电阻R 1、R 2中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。
当电键S 闭合时①若电流表的指针发生偏转，电路中的故障是__________________。
②若电流表的指针不发生偏转，电路中的故障是_____________________。
14. R 1断路；R 1短路或R 2断路嘉定：15．如图7所示的电路中，电源电压保持不变。
闭合电键S 后，观察到灯L 不发光，电路中只有一个电表的指针发生偏转。
2017上海中考物理二模汇编电学实验专题
26．（宝山区）小张同学利用电源（若干节新干电池串联而成）、待测电阻R x ，电流表、电压表（只有0～3伏档完好）、滑动变阻器R ′（标有“20Ω 2A ”字样）电键及导线若干。
实验中，小张先按图14（a ）正确连接电路，且将滑片移至最右端后闭合电键，两电表示数如图14（b ）所示；⑴电压表示数为_____伏，电流______安。
⑴通过计算说明电源是用多少节新干电池串联而成的。
_________________________ _________________________________________________________________________ _________________________________________________________________________ _________________________________________________________________________⑴小张向左稍稍移动滑片P ，电压表示数就达3伏。
为了利用这些元件实现多次测量取平均值的目的，请你为他设计一个继续测量的可行方案，并说明操作的注意事项。
_________________________________________________________________________ _________________________________________________________________________ _________________________________________________________________________ _________________________________________________________________________⑴根据你设计的方案，小张完成三组数据的测量，记录的数据如下表所示。
上海市各区中考物理二模试卷精选汇编动态电路
动态电路杨浦：9. 在如图4所示的电路中，电源电压保持不变。
闭合电键S ，向右移动滑动变阻器滑片P 的过程中A. 电压表V 示数变小B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小答案：C奉贤：7．如图3所示，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是 A ．电流表A 1的示数变大 B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中A ．电流表A 的示数变小。
B ．电压表V 2的示数变大。
C ．电压表V 2示数与电压表V 1示数之差变小。
D ．电压表V 2示数与电流表A 示数比值变大。
答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中A ．电流表A 示数变大B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是A ．电流表A 示数与电流表A 1示数的差值B ．电压表V 示数与电流表A 示数的比值C ．电压表V 示数与电流表A 1示数的比值D ．电压表V 示数与电流表A 1示数的乘积答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。
上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路【含答案】
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）C R 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变 P L R V S 图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
上海市各区2017届中考物理二模试卷按考点分类汇编 动态电路【含答案】
动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。
B ．电压表V 的示数变大。
C ．电流表A 2示数与电流表A 1示数之差变小。
D ．电压表V 示数与电流表A 1示数的乘积变大。
崇明：8．在图4所示的电路中，电源电压不变，电键闭合。
当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图4图215、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。
当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。
当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。
已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。
其对应的电路图可能是图3中的（ ）DA ．B ． 图3C ．D ．RAVL S图2普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )CA ．U' 一定等于2UB ．U' 可能等于2UC ．U' 一定大于 2UD ．U' 可能大于2U青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。
上海市各区中考物理二模试卷精选汇编 动态电路
动态电路杨浦：9.在如图4所示的电路中，电源电压保持不变。
闭合电键S ，向右移动滑动变阻器滑片P 的过程中 A. 电压表V 示数变小 B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小 答案：C奉贤：7．如图3所示，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是 A ．电流表A 1的示数变大 B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。
B ．电压表V 2的示数变大。
C ．电压表V 2示数与电压表V 1示数之差变小。
D ．电压表V 2示数与电流表A 示数比值变大。
答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是A ．电流表A 示数与电流表A 1示数的差值B ．电压表V 示数与电流表A 示数的比值C ．电压表V 示数与电流表A 1示数的比值D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。
上海市各区2017届中考物理二模试卷按考点分类汇编 情景实验题【含答案】
情景实验题宝山：16. 学习了热传递可以改变物体内能之后，某小组同学提出一个问题——不同的单色光改变物体内能的本领是否相同？为此，他们利用装有相等质量水的三个相同容器、数字式温度计和光源等进行实验。
实验中，他们在暗室里将水装入容器中，并先测取水的初温t 0（如图6（a ）所示)；然后他们用强度相同的红、绿、蓝单色光分别对三个容器中的水照射相同的时间，测取水的末温t 甲、t 乙和t 丙（水温升高越多，内能增加越多），测量过程如图6（b ）、（c ）和（d ）所示。
请仔细观察图中的操作和测量结果，然后归纳得出初步结论。
⑴ 比较[（a ）（b ）]两图、[（a ）（c ）] 两图或[（a ）（d ）] 两图可知：___________________________________________________________________________；⑵比较[（a ）（b ）]两图、[（a ）（c ）] 两图和[（a ）（d ）] 两图可知：________________________________________________________________________________。
16．（21）强度相同的不同单色光都具有改变物体内能的本领；（22）强度相同的不同单色光改变物体内能的本领不同，红色光改变物体内能的本领最强。
崇明：15．小明看到在没有起重机的情况下，工人要将油桶搬运上汽车，常常用如图8的方法。
小明想：为什么不直接将油桶抬上车呢？难道这样做可以省力吗？如果能省力那么推力的大小与斜面长度有关吗？为了探究推力大小与斜面长度的关系，小明选用弹簧秤、4牛的重物和长分别为0.4m 、0.8m 、1m 的木板进行了三次实验，每次斜面的高度均为0.2m 。
测得沿斜面方向向上的拉力大小分别如下图9所示。
（假设斜面很光滑，不计摩擦）图6（a ） （b ） （c ） （d ）（21）（22）甲乙丙（1）初步比较图9中甲、乙、丙及相关条件可知：（18）；（2）全面比较图9中甲、乙、丙及相关条件，可知拉力F与斜面长度L的关系是（19）。

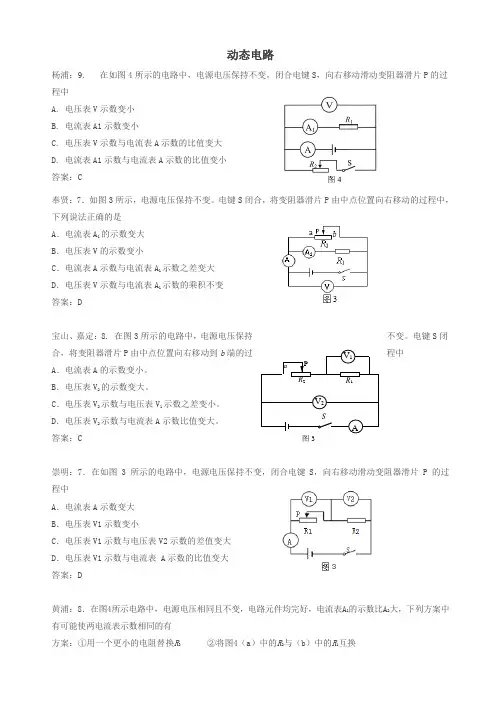

上海市各区届中考物理二模试卷精选汇编动态电路
动态电路杨浦：9.在如图4所示的电路中，电源电压保持不变。
闭合电键S ，向右移动滑动变阻器滑片P 的过程中 A. 电压表V 示数变小 B. 电流表A1示数变小C. 电压表V 示数与电流表A 示数的比值变大D. 电流表A1示数与电流表A 示数的比值变小 答案：C奉贤：7．如图3所示，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动的过程中，下列说法正确的是 A ．电流表A 1的示数变大 B ．电压表V 的示数变小C ．电流表A 示数与电流表A 1示数之差变大D ．电压表V 示数与电流表A 1示数的乘积不变 答案：D宝山、嘉定：8. 在图3所示的电路中，电源电压保持不变。
电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中 A ．电流表A 的示数变小。
B ．电压表V 2的示数变大。
C ．电压表V 2示数与电压表V 1示数之差变小。
D ．电压表V 2示数与电流表A 示数比值变大。
答案：C崇明：7．在如图 3 所示的电路中，电源电压保持不变，闭合电键S ，向右移动滑动变阻器滑片 P 的过程中 A ．电流表A 示数变大 B ．电压表V1示数变小C ．电压表V1示数与电压表V2示数的差值变大D ．电压表V1示数与电流表 A 示数的比值变大 答案：D黄浦：8．在图4所示电路中，电源电压相同且不变，电路元件均完好，电流表A 1的示数比A 2大，下列方案中有可能使两电流表示数相同的有方案：①用一个更小的电阻替换R 3 ②将图4（a ）中的R 2与（b ）中的R 1互换 ③用一个更大的电阻替换R 2 ④将图4（a ）中的R 1与（b ）中的R 3互换 A ．0个 B ．1个 C ．2个 D ．3个答案：C金山：6．在图1所示的电路中，电源电压保持不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，不变的是A ．电流表A 示数与电流表A 1示数的差值B ．电压表V 示数与电流表A 示数的比值C ．电压表V 示数与电流表A 1示数的比值D ．电压表V 示数与电流表A 1示数的乘积 答案：A静安：8．在图4所示的电路中，电源电压保持不变，现将一个电压表V 接入电路的AB 或CD 两点间。

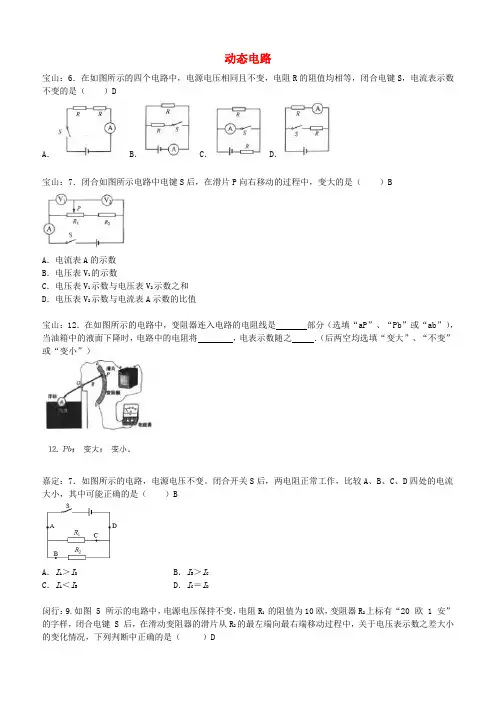

上海市各区2017届中考物理一模试卷按考点分类汇编：动态电路
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数不变的是（）DA．B．C．D．宝山：7．闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）BA．电流表A的示数B．电压表V1的示数C．电压表V1示数与电压表V2示数之和D．电压表V2示数与电流表A示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA．I A＞I D B．I B＞I CC．I A＜I B D．I C＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R1 的阻值为10欧，变阻器R2上标有“20欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2a b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB 和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变 P L R V S 图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
