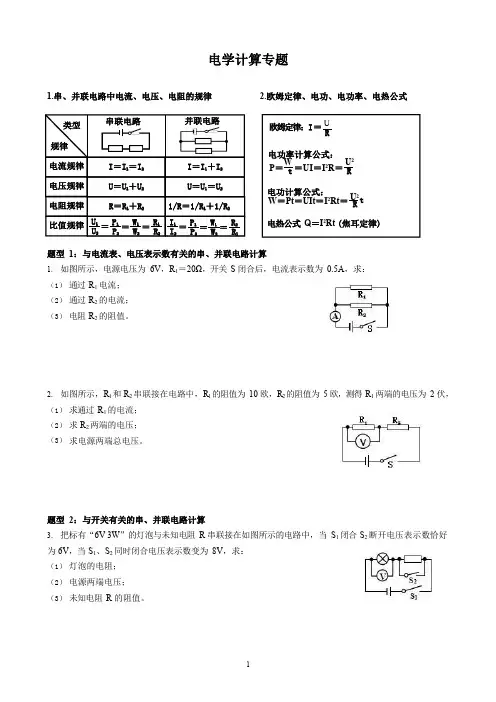

I ＝I 1＋I 2电学计算专题1.串、并联电路中电流、电压、电阻的规律2.欧姆定律、电功、电功率、电热公式题型 1：与电流表、电压表示数有关的串、并联电路计算1. 如图所示，电源电压为 6V ，R 1＝20Ω，开关 S 闭合后，电流表示数为 0.5A ，求： （1） 通过 R 1 电流； （2） 通过 R 2 的电流； （3） 电阻 R 2 的阻值。
2. 如图所示，R 1 和 R 2 串联接在电路中，R 1 的阻值为 10 欧，R 2 的阻值为 5 欧，测得 R 1 两端的电压为 2 伏， （1） 求通过 R 1 的电流； （2） 求 R 2 两端的电压； （3） 求电源两端总电压。
题型 2：与开关有关的串、并联电路计算3. 把标有“6V 3W ”的灯泡与未知电阻 R 串联接在如图所示的电路中，当 S 1 闭合 S 2 断开电压表示数恰好为 6V ，当 S 1、S 2 同时闭合电压表示数变为 8V ，求：（1） 灯泡的电阻； （2） 电源两端电压； （3） 未知电阻 R 的阻值。
4.如图所示，电阻R1为20 欧，电键S 断开时，电流表示数为0.2 安；电键S 闭合时，电流表示数为0.5安，求：（1）电源电压；（2）电阻R2的阻值；（3）通电10 秒，R1消耗的电能。
题型3：与滑动变阻器有关的串、并联电路计算5.如图，R1＝10Ω，当滑动变阻器R2的滑片P 移到a 端时，电流表示数为0.6A，当滑片P 移到b 端时，电流表示数为0.2A，求：（1）电源的电压；（2）滑动变阻器最大阻值；（3）当滑片滑动到某位置时，电流表示数为0.4A，此时R2实际消耗的功率。
6.如图，R1＝10Ω，当滑动变阻器R2的滑片P 移到a 端时，电压表示数为6V，当滑片P 移到b 端时，电压表示数为2V，求：（1）电源的电压；（2）滑动变阻器最大阻值；（3）当滑片滑动到某位置时，电压表示数为4V，此此时R2实际消耗的功率。
【精品】人教版九年级物理下册初中电学计算专题
初中电学计算专题1.串、并联电路中电流、电压、电阻的规律2.欧姆定律、电功、电功率、电热公式题型1：与电流表、电压表示数有关的串并联电路计算1.如图所示，电源电压为12V ，电阻R 1＝20Ω，电键S 闭合后，电流表示数为0.2A ，求：⑴R 1两端电压为多大？⑵R 2两端电压是多少？⑶R 2的阻值是多少？5.如图所示，两灯泡L 1L 2在盒内的连接方式未知，电源电压为6V ．开关闭合后，两灯均发光，电流欧姆定律： RU ＝ I 电功率计算公式： P ＝ ＝UI ＝I 2R ＝ t W R U 2 电功计算公式： W ＝Pt ＝UIt ＝I 2Rt ＝ R U 2 t电热公式Q ＝I 2Rt (焦耳定律)2.R 1和R 2串联接在电路中，R 1的阻值为10欧， R 2的阻值为5欧，测得R 1两端的电压为2 伏， ⑴求通过R 1的电流； ⑵求R 2两端的电压； ⑶求电源两端总电压 4.如图所示，R 1＝15Ω, R 2＝18Ω闭合开关S, ⑴电路中总电压；⑵通过R 2⑶电路中总电流；3.电源电压为6V ，R 1＝20Ω，开关S⑴通过R 1电流; ⑵通过R 2的电流;⑶电阻R 2的阻值; 6.图(a)电源电压为6V ，R 1＝30Ω，开关S 闭合后，电流表示数如图(b)⑴通过R 1电流； ⑵通过R 2的电流； ⑶电阻R 2的阻值；⑷若一段时间内表读数为0.9A；若把L1取下，L2仍发光，电流表读数变为0.3A．则：⑴L1和L2是并联还是串联的？⑵取下L1后，5秒内L2消耗多少电能？⑶L1的电阻多大？题型2：与开关有关的串并联电路计算1.如图所示，R1＝20Ω，当开关S2闭合时，电流表示数0.3A，S2断开时，电路中的电流强度为0.1A。
⑴当开关S2闭合时，请画出其等效电路图；⑵电源电压多大？⑶R2的电阻是多少？⑷S2断开时，电阻R1和R2在1min内消耗的电能之和是多少？3.如图所示，电阻R1为20欧，电键S断开时，电流表示数为0.2安；电键S表示数为0.5安，求：⑴电源电压；⑵电阻R2的阻值；⑶通电10秒，R1消耗的电能.2.把标有“6V 3W”的灯泡与未知电阻R 串联接在如图所示的电路中，当S1闭合S2断开电压表示数恰好为6V，当S1、S2同时闭合电压表示数变为8V，求：⑴灯泡的电阻；⑵电源两端电压；⑶未知电阻R的阻值V S2S1A R1R2S1S2ASR1R24.如图所示，电阻R1为20欧，先闭合S1，电流表示数为0.3示数为0.5安，求：⑴电源电压；⑵电阻R2的阻值；⑶通电10秒，R1消耗的电能.A S1R1R2S26.如图所示，灯泡L 1 L 2都标有“12V 12W ”字样， 当闭合S 1、S 2，断开S 3时，两灯都正常发光，则： ⑴灯泡的电阻为多少？⑵电源的电压是多少？⑶当断开S 1、S 2，闭合S 3时， 两灯实际消耗的总功率是多少？ ⑷要提高照明效果，两灯泡应 该串联还是并联？为什么？5.如图所示电路中，电源电压保持不变，R 1=6Ω， R 2＝12Ω，闭合S 1，断开S 2，电压表示数3V ，闭 合S 2，断开S 1，电压表示数为6V ，小灯泡恰好正 常发光，求：⑴电源电压是多少？ ⑵小灯泡的额定功率为多大？题型3：与电表读数有关的串并联电路计算2.如图1所示，电源电压为6V ，开关S 2闭合和断开时电流表指针都指在相同位置，求： ⑴两灯泡的电阻之比；⑵两灯泡的电阻； S 1 S 2 S 3 L 1 L 2 1.如图甲所示，电源电压为6V ，把开关 S 1、S 2同时闭合，发现电流表示数为0.3A ， 电压表示数如图乙所示，求： ⑴灯泡与电阻的阻值； ⑵灯泡消耗的功率； ⑶电阻与灯泡消耗的电能之比 A V S 1 S 2 甲 05 10 15 0123VL 1S 2S 1 A L 2A112 30.2 0.4 0.6─ 0.63题型4：与滑动变阻器有关的串并联电路计算1.如图，R 1＝10Ω，当滑动变阻器R 2的滑片P 移到a 端时，电流表示数为0.6A ，当滑片P 移到b⑴电源的电压 ⑵滑动变阻器最大阻值电流表示数为0.4A R 2实际消耗的功率2.如图，R 1＝10Ω，当滑动变阻器R 2的滑片P移到a 端时，电压表示数为6V ，当滑片 P 移到b ⑴电源的电压⑵滑动变阻器最大阻值 电压表示数为4V R 2实际消耗的功率 3.如图电源电压不变，变阻器最大阻值R ab ＝40Ω， 当滑片P 在中点c 时，电压表示数为30V ， 当滑片P 在b⑴R 1的阻值 ⑵电源的电压4.如图电源电压不变，滑动变阻器滑片P 在a 端时， 电流表示数为0.8A ；表示数为30V ，当滑片P 由 a 端滑到b ⑴R 1的阻值 ⑵电源的电压5.在右图中所示的电路中，电源电压不变，电阻R1的阻值为20Ω．闭合开关S，电流表A1和A的示数分别为0.6A和1A．求：⑴电源电压U；⑵变阻器连入电路的阻值R2；⑶若滑片P移到某位置时，发现电流表A的示数为1.2A，求此时电路中的总电阻R总题型5：与函数图像有关的串并联电路计算1.两定值电阻R1、R2各自的电流与两端电压的部分关系图象如图甲所示．⑴R1 R2的阻值分别是多大？⑵当电流为3.0V时，流过R1 R2的电流分别是多少？⑶如图乙把R1 R2两个电阻并联接在电压为3V的电源上，求：①电流表的示数；②电阻R2的电功率．2.两电阻a、b各自的电流与两端电压的关系图线如图甲所示，⑴电阻a的阻值多大？⑵如果把a、b两个电阻串联接成如图乙所示的电路时，电流表的示数为0.2A。
(完整)初中电学专题7-电学基础计算
电学基础计算讲义一.欧姆定律1. 内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2. 公式：I=U/R3. 说明：①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）①I、U、R对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加下角标区别。
三者单位依次是A 、V 、Ω①同一导体（即R不变），则I与U 成正比；同一电源（即U不变），则I 与R成反比。
二.串联电路的特点1. 电流：文字：串联电路中各处电流都相等。
字母：I=I1=I2=I3=……In2. 电压：文字：串联电路中总电压等于各部分电路电压之和。
字母：U=U1+U2+U3+……Un3. 电阻：文字：串联电路中总电阻等于各部分电路电阻之和。
字母：R=R1+R2+R3+……Rn理解：把n段导体串联起来，总电阻比任何一段导体的电阻都大，这相当于增加了导体的长度。
特例：n个相同的电阻R0串联，则总电阻R=nR0 .4. 分压定律：文字：串联电路中各部分电路两端电压与其电阻成正比。
字母：U1/U2=R1/R2 U1:U2:U3:……= R1:R2:R3:……三.并联电路的特点1. 电流：文字：并联电路中总电流等于各支路中电流之和。
字母：I=I1+I2+I3+……In2. 电压：文字：并联电路中各支路两端的电压都相等。
字母：U=U1=U2=U3=……Un3. 电阻：文字：并联电路总电阻的倒数等于各支路电阻倒数之和。
字母：1/R=1/R1+1/R2+1/R3+……1/Rn 。
理解：把n段导体并联起来，总电阻比任何一段导体的电阻都小，这相当于导体的横截面积增大。
特例：n个相同的电阻R0并联，则总电阻R=R0/n.求两个并联电阻R1、R2的总电阻R=R1*R2/（R1+R2）4. 分流定律：文字：并联电路中，流过各支路的电流与其电阻成反比。
字母：I1/I2= R2/R11例题1. 装有4节干电池的手电筒，它的电压是________V，手电筒里小灯泡的电阻是10Ω，手电筒工作时，通过灯泡的电流是________A。
电学计算题分类(典型整理版)
电学计算题分类一. 串联电路1. 如图所示，电阻Ri=12欧。
电键SA 断开时，通过的电流为0.3安；电键SA 闭合时，电 流表的示数为0.5安。
问：电源电压为多大？电阻出的阻值为多大？2.如图所示.滑动变阻器上标有“20Q2A”字样，当滑片P 在中点时，电流表读数为0. 24 安，电压表读数为7.2伏，求：（1） 电阻乩和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
3.在如图所示的电路中，电源电压为6伏且不变。
电阻Ri 的阻值为10欧，滑动变阻器眶 上标有“20Q 2A”字样.两电表均为常用电表。
闭合电键S,电流表示数为0.2安。
求：（1）电压表的示数；（2） 电阻R,连入电路的阻值；（3） 若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度, 此时电压表和电流表的示数。
二、并联电胳1、 '两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡「的电阻为10 欧姆，求：1） 泡L2的电阻2） 灯泡Li 和L?过的电流3） 干路电流2. 如图2所示电路，当K 断开时电压表的示数为6伏.电流表的示数为1A; K 闭合时，R\----------- 1 I -------------- R 2电流表的读数为1・5安，求：M⑴灯泡Li 的电阻⑵灯泡L?的电阻Ri3. 阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0. 8安的电路中，应怎样连接一个多大的电阻？三、取值围匚'如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V, E为定值电阻，R,为滑动变阻器，当R,接入电路的电阻是24Q时，电流表的示数是0. 5A, 现通过调节凡来改变通过©的电流，但必须保证电流表不超过其量程，问：（1）R扁阻值是多大？（2）心接入电路的阻值最小不能小于多少？（3）袋取最小值时，电压表的读数是多大？2、如右图所示的电路中，RF5Q,滑动变阻器的规格为20Q”，电源电压为4.5V并保持不变。
2024年中考物理复习辅导《电功率必考基础题型和进阶题型归类》
电功率必考基础题型和进阶题型归类一、基础题型题型1.电能表1.小明同学在晚上学习时，使用“220V 40W”的灯泡3小时，则电路中消耗了________的电能。
若电路中接有“600revs/kW·h”的电能表，在这段时间内电能表的表盘转了_______转。
2.如图为某款电能表表盘的部分参数，关于该电能表，下列说法正确的是（）A.此时电能表的读数为631.6JB.该电能表正常工作时的电流为20AC.该电能表所在家庭电路的用电器同时工作时总功率不能超过2200WD.将一个100W的电风扇单独接入电路中正常工作24min，电能表的转盘转过100转题型2.电功率定义3.下列关于电能、电功和电功率的一些说法中，正确的是（）A.通过用电器的电流做功越多，则用电器功率就越大B.用电器消耗的电功率越小，则电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大，则电流做功越快，用电器消耗的电能也越快题型3.两套单位4. 2007年5月，重庆开县某小学遭雷击造成多人伤亡的重大安全事故。
如果某次闪电的能量为4×109J，则这次闪电释放的电能可供100W的灯泡持续工作________s（设灯泡寿命足够长）；若这次闪电持续的时间为0.1s，则它的功率为_________W。
题型4.灯泡亮度问题5.“220V 40W”、“110V 40W”和“36V 40W”三盏电灯都正常发光，它们的亮度情况是___________；三灯串联，则__________最亮；若三灯并联，则__________最亮。
6.标有“6V 6W”和“6V 3W”的灯泡L1和L2串联接在6V电源上，设灯丝电阻不变，则（）A.L1、L2通过的电流之比为2∶1B.L1、L2的实际功率之比为2∶1C.电源电压为12V，L1、L2均正常发光D.电源电压为9V，L2正常发光题型5.额定功率和实际功率7.现有两只标有“PZ220V 50W”和“PZ220V 25W”的灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列分析正确的是（）A.两灯均正常发光时，L1的电阻比较大B.将两灯串联接入220V电路中，L1比L2更亮C.将两灯串联接入220V电路中，两灯消耗的总功率为75WD.将两灯并联接入220V电路中，通过L1、L2的电流之比为2∶1题型6.串并联电功率比值问题8.如图所示，当S闭合，甲、乙两表是电压表时，两表示数之比U甲∶U乙=5∶3，当S断开，若甲、乙两表都为电流表时（）A.甲、乙两表示数之比为2∶5B.甲、乙两表示数之比为3∶5C.通过R1与R2上的电流之比为2∶3D. R1与R2消耗的功率之比为2∶3二、进阶题型题型1.动态电路分析1.如图所示，电路中电源电压恒为4.5V，电压表量程为0~3V，电流表的量程为0~ 0.6A，滑动变阻器的规格为“35Ω2A”，灯泡铭牌标有“3V 0.9W”的字样（灯丝电阻不变）。
初中电功率知识和题型总结
重点难点l.电功(1)电功：电流通过电路所做的功。
电流做功的实质，实际上是电能转化为其他形式的能的过程，并且电流做了多少功，就有多少电能转化为其他形式的能。
(2)电功的计算：电流在某段电路上所做的功，等于这段电路两端电压、电路中的电流和通电时间的乘积。
即：W＝UI(3)电功的单位：电功和我们初二所学的机械功的单位一样，也是焦．常用的电功的单位是"度"，也叫千瓦时，符号是。
注意：在应用电功的公式计算时，电压的单位是伏，电流的单位是安，时间的单位是秒，电功的单位才是J。
(4)电功的测量：生产和生活用电中，用电表测量电功的大小。
电能表上电功的单位是2．电功率P(1)电功率：电流在单位时间内所做的功。
基本公式是：P＝W／t电功率只表示电流做功的快慢，不表示做功的多少。
(2)电功率的单位：电功率的单位是瓦特，简称瓦，符号是W，注意不要和电功的表示符号W混淆。
常用的电功率的单位是千瓦，符号是kW。
(3)电功率的计算：电流在某段电路上的电功率，等于这段电路两端电压和通过这段电路的电流的乘积。
即：P＝UI由电功率的定义式P＝W／t和电功的公式W＝UIt，可以很方便推导出P＝UI。
3．电功、电功率和欧姆定律的联系由于电功和电功率中，基本的物理量还是电压和电流，所以仍然要应用欧姆定律只求出电压、电流，才能进行有关计算。
同学们可以自己进行公式的推导，并总结每个公式的适用条件。
由只可得：(当电流相等时使用很方便)又如：由只可得：由只可得：注意：上述导出的公式，只适用于电灯、电热器等纯电阻电路。
对含有电动机等非纯电阻电路，还要应用基本公式和进行计算。
4.额定电压和额定功率(1)额定电压：用电器正常工作的电压。
(一般都标在用电器的铭牌上)(2)额定功率：用电器在额定电压下的功率。
(标在用电器的铭牌上)注意：用电器的额定功率是由用电器的内部结构和组成材料决定的，与外加电压和通过的电流无关。
用电器两端电压等于额定电压时；用电器的功率等于额定功率；用电器两端电压低于额定电压时，用电器的功率也低于额定功率用电器两端电压高于额定电压时，用电器的功率也高于额定功率，还有可能烧坏用电器。
初三物理电学重点题型归纳
初三物理电学重点题型归纳
初三物理电学重点题型归纳主要包括以下几种题型：
1. 电路设计问题：此类问题主要考察学生对于电路的理解和设计能力。
解决此类问题时，需要先根据用电器是否相互影响确定用电器是串联还是并联，然后根据题意找出开关，最后根据开关的控制作用确定开关的串联或并联。
2. 电流、电压、电阻、电功、电功率在串联、并联电路中的规律：这涉及到电流、电压、电阻、电功、电功率在串联和并联电路中的基本规律。
包括串联电路中电流处处相等，并联电路中各支路电压和电源电压相等，以及总电阻要比任何一个串联分电阻阻值都要大等基本规律。
此外，还需要掌握电流、电压、电阻、电功、电功率的公式，如电流公式I=U/R，电压公式U=IR等。
总的来说，初三物理电学重点题型主要考察学生的理解和应用能力，需要学生掌握相关的基础知识和基本规律，并能够灵活运用来解决实际问题。
(完整word版)九年级物理电学题型总结,文档
电路题型总结一、两表一器的判断1、以以下图电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R2的滑片 P 向右移动，在此过程中( )A．电流表 A 示数变大，电压表V2示数变小B．电流表 A 示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大2、以以下图，电源电压保持不变，闭合开关S，滑动变阻器滑片 P 向右滑动过程中( )A．电压表V 示数变小 B．电流表A1示数变大C．电流表A2示数不变D．电流表A2示数变小3、以以下图，电源电压不变，当滑动变阻器滑片P 向右滑动时，电表示数的变化情况是()A．电压表 V 示数变小B．电流表 A1示数变大C．电流表 A2示数变大D．电流表 A1示数变小二、开关变化1、以以下图，电源电压保持不变，闭合开关 S1和 S2，灯 L 正常发光；那么断开开关 S2时( )A．电流表示数变小，灯L 依旧正常发光B．电流表示数变大，灯L 变亮C．电压表示数变大，灯L 变亮D．电压表示数不变，灯L 变暗2、如图，电流表、电压表均有必然示数，当把开关S 闭合时，两个表示数的变化情况( ) A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大3、以以下图，开关S1闭合，当S2由 l 掷到 2，电流表和电压表的示数变化情况是( ) A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数不变D．电流表示数不变，电压表示数变小三、实质应用1、如图是汽车、摩托车油量表( 实质上就是电流表) 原理表示图，R2是定值电阻， R1是滑动变阻器，那么 ( )A．向油箱里加油时，电流表示数变大B．燃油耗资下降时，电流表示数变大C．燃油全部耗尽时，电流表将被烧坏D．油箱加油过满时，电流表将被烧坏2、小明观察了市场上自动测高仪后，设计了以下四个电路( 其中 R’是滑动变阻器，尺是定值电阻，电源两极间电压恒定) 。
