【CN209801572U】一种蒸汽热水型油烟净化一体机【专利】

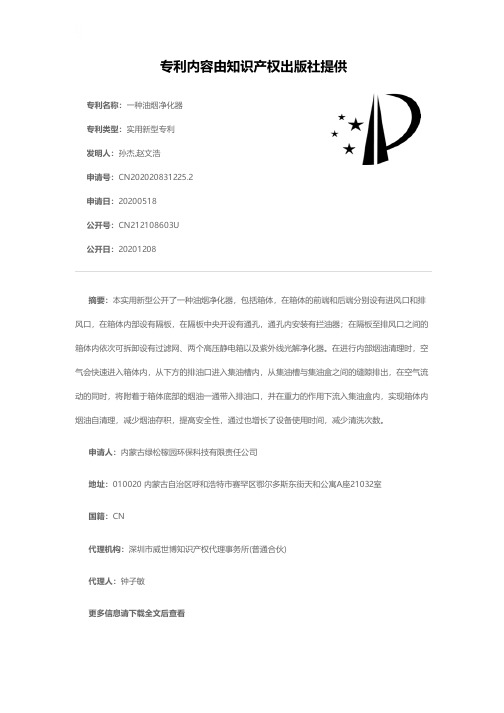

一种油烟净化器[实用新型专利]
![一种油烟净化器[实用新型专利]](https://img.taocdn.com/s3/m/12351f2a0c22590103029d1a.png)
专利名称：一种油烟净化器专利类型：实用新型专利
发明人：孙杰,赵文浩
申请号：CN202020831225.2申请日：20200518
公开号：CN212108603U
公开日：
20201208
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种油烟净化器，包括箱体，在箱体的前端和后端分别设有进风口和排风口，在箱体内部设有隔板，在隔板中央开设有通孔，通孔内安装有拦油器；在隔板至排风口之间的箱体内依次可拆卸设有过滤网、两个高压静电箱以及紫外线光解净化器。
在进行内部烟油清理时，空气会快速进入箱体内，从下方的排油口进入集油槽内，从集油槽与集油盒之间的缝隙排出，在空气流动的同时，将附着于箱体底部的烟油一通带入排油口，并在重力的作用下流入集油盒内，实现箱体内烟油自清理，减少烟油存积，提高安全性，通过也增长了设备使用时间，减少清洗次数。
申请人：内蒙古绿松稼园环保科技有限责任公司
地址：010020 内蒙古自治区呼和浩特市赛罕区鄂尔多斯东街天和公寓A座21032室
国籍：CN
代理机构：深圳市威世博知识产权代理事务所(普通合伙)
代理人：钟子敏
更多信息请下载全文后查看。

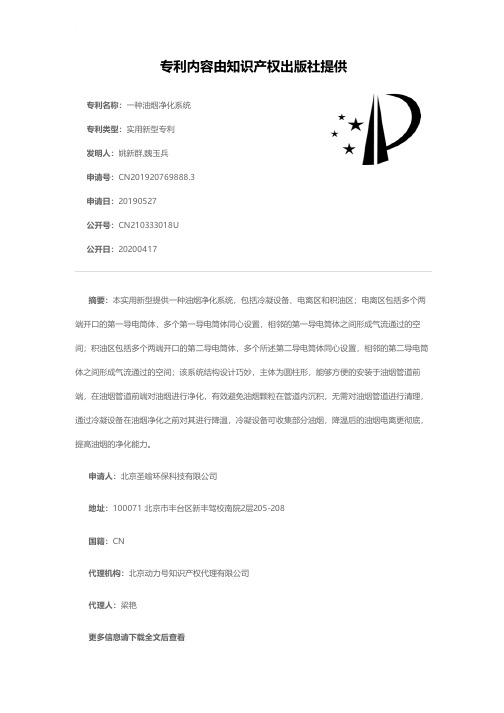

一种油烟净化系统[实用新型专利]
![一种油烟净化系统[实用新型专利]](https://img.taocdn.com/s3/m/646d5f8c27d3240c8547ef07.png)
专利名称：一种油烟净化系统专利类型：实用新型专利
发明人：姚新群,魏玉兵
申请号：CN201920769888.3申请日：20190527
公开号：CN210333018U
公开日：
20200417
专利内容由知识产权出版社提供
摘要：本实用新型提供一种油烟净化系统，包括冷凝设备、电离区和积油区；电离区包括多个两端开口的第一导电筒体，多个第一导电筒体同心设置，相邻的第一导电筒体之间形成气流通过的空间；积油区包括多个两端开口的第二导电筒体，多个所述第二导电筒体同心设置，相邻的第二导电筒体之间形成气流通过的空间；该系统结构设计巧妙，主体为圆柱形，能够方便的安装于油烟管道前端，在油烟管道前端对油烟进行净化，有效避免油烟颗粒在管道内沉积，无需对油烟管道进行清理，通过冷凝设备在油烟净化之前对其进行降温，冷凝设备可收集部分油烟，降温后的油烟电离更彻底，提高油烟的净化能力。
申请人：北京圣喻环保科技有限公司
地址：100071 北京市丰台区新丰驾校南院2层205-208
国籍：CN
代理机构：北京动力号知识产权代理有限公司
代理人：梁艳
更多信息请下载全文后查看。

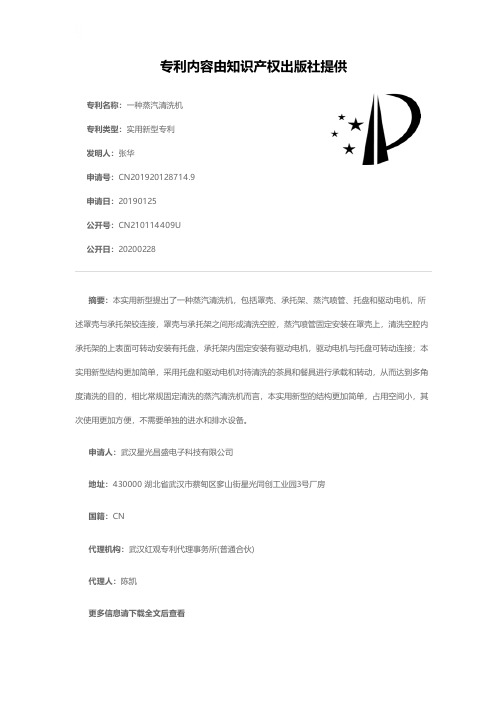

一种蒸汽清洗机[实用新型专利]
![一种蒸汽清洗机[实用新型专利]](https://img.taocdn.com/s3/m/bd30f6faf18583d0496459f7.png)
专利名称：一种蒸汽清洗机
专利类型：实用新型专利
发明人：张华
申请号：CN201920128714.9申请日：20190125
公开号：CN210114409U
公开日：
20200228
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种蒸汽清洗机，包括罩壳、承托架、蒸汽喷管、托盘和驱动电机，所述罩壳与承托架铰连接，罩壳与承托架之间形成清洗空腔，蒸汽喷管固定安装在罩壳上，清洗空腔内承托架的上表面可转动安装有托盘，承托架内固定安装有驱动电机，驱动电机与托盘可转动连接；本实用新型结构更加简单，采用托盘和驱动电机对待清洗的茶具和餐具进行承载和转动，从而达到多角度清洗的目的，相比常规固定清洗的蒸汽清洗机而言，本实用新型的结构更加简单，占用空间小，其次使用更加方便，不需要单独的进水和排水设备。
申请人：武汉星光昌盛电子科技有限公司
地址：430000 湖北省武汉市蔡甸区奓山街星光同创工业园3号厂房
国籍：CN
代理机构：武汉红观专利代理事务所(普通合伙)
代理人：陈凯
更多信息请下载全文后查看。

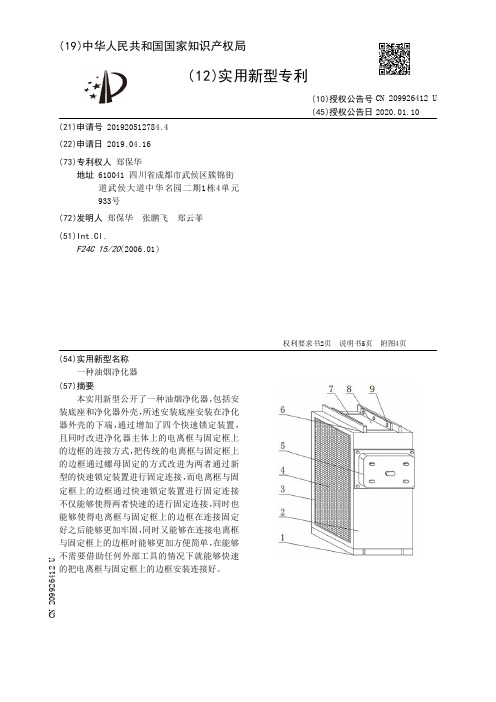

【CN209926412U】一种油烟净化器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920512784.4(22)申请日 2019.04.16(73)专利权人 郑保华地址 610041 四川省成都市武侯区簇锦街道武侯大道中华名园二期1栋4单元933号(72)发明人 郑保华 张鹏飞 郑云菲 (51)Int.Cl.F24C 15/20(2006.01)(54)实用新型名称一种油烟净化器(57)摘要本实用新型公开了一种油烟净化器，包括安装底座和净化器外壳，所述安装底座安装在净化器外壳的下端，通过增加了四个快速锁定装置，且同时改进净化器主体上的电离框与固定框上的边框的连接方式，把传统的电离框与固定框上的边框通过螺母固定的方式改进为两者通过新型的快速锁定装置进行固定连接，而电离框与固定框上的边框通过快速锁定装置进行固定连接不仅能够使得两者快速的进行固定连接，同时也能够使得电离框与固定框上的边框在连接固定好之后能够更加牢固，同时又能够在连接电离框与固定框上的边框时能够更加方便简单，在能够不需要借助任何外部工具的情况下就能够快速的把电离框与固定框上的边框安装连接好。
权利要求书2页 说明书5页 附图4页CN 209926412 U 2020.01.10C N 209926412U权 利 要 求 书1/2页CN 209926412 U1.一种油烟净化器，包括安装底座（1）和净化器外壳（2），其特征在于：所述安装底座（1）安装在净化器外壳（2）的下端，所述安装底座（1）和净化器外壳（2）通过焊接固定连接，所述净化器外壳（2）的左端外壁上设置有控制箱（5），所述控制箱（5）和净化器外壳（2）通过螺母固定连接，所述净化器外壳（2）前端周长内部设置有开口向前的进风口（3），所述进风口（3）的周长内部套接有防护网（4），所述防护网（4）通过螺母与净化器外壳（2）固定连接，所述净化器外壳（2）周长内部设置有开口向上的安装固定槽（7），所述安装固定槽（7）的周长内部套接有净化器主体（8），所述净化器主体（8）的底部设置在净化器外壳（2）的周长内部，所述安装固定槽（7）最上端左右两侧的净化器外壳（2）上端外壁上设置有安装座（6），所述净化器主体（8）的最上端和安装座（6）通过固定螺栓（9）固定连接，所述净化器主体（8）通过控制箱（5）与外部电源电性连接。
一种新型除油烟一体机[实用新型专利]
![一种新型除油烟一体机[实用新型专利]](https://img.taocdn.com/s3/m/9ed6096fbceb19e8b8f6baec.png)
专利名称：一种新型除油烟一体机专利类型：实用新型专利
发明人：张鹏
申请号：CN202021095094.2申请日：20200612
公开号：CN213146682U
公开日：
20210507
专利内容由知识产权出版社提供
摘要：本实用新型适用于油烟机设备技术领域，提供了一种新型除油烟一体机，油烟机壳体的底部的前端连接有一挡板，挡板的后侧安装有一高能高臭氧UV紫外线灯，油烟机壳体的底部左右对称安装有两个动态拦截机，油烟机壳体的底部左右对称安装有两个LED灯，油烟机壳体内安装有一油烟净化器，油烟机壳体内的油烟净化器的上方形成有一隔板，隔板上左右对称形成有两个通风口，隔板上的两个通风口的上方各安装有一风机，油烟机壳体的顶部形成有一通孔，通过动态拦截机、油烟净化器以及风机之间的配合，净化效果好，可以实现无烟排放，防止对环境造成污染；通过高能高臭氧UV 紫外线灯可以处理炒菜时产生的一些刺激性异味。
申请人：东莞市精端环保工程有限公司
地址：523000 广东省东莞市塘厦镇龙背岭社区春风路128号太和美工业园D1栋二楼102
国籍：CN
代理机构：北京棘龙知识产权代理有限公司
代理人：聂颖
更多信息请下载全文后查看。
一种油烟净化装置[实用新型专利]
![一种油烟净化装置[实用新型专利]](https://img.taocdn.com/s3/m/a6c28381a98271fe900ef9b7.png)
专利名称：一种油烟净化装置专利类型：实用新型专利
发明人：王凌达
申请号：CN202020993449.3申请日：20200603
公开号：CN212523420U
公开日：
20210212
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种油烟净化装置，包括箱体，所述箱体左侧设有进烟口，所述箱体右侧设有排烟口，所述箱体下方设有储液仓，所述储液仓正上方设有旋转仓，所述箱体中间活动连接了转轴和过滤板，所述箱体顶端设有顶盖。
本实用新型所述的一种油烟净化装置，通过在箱体中设置了安装有过滤板的转轴，并通过电动机带动转轴不断转动，实现多个过滤板的轮流工作，在提高过滤效率的同时减少了由于油污机内带来的排烟阻力增加的问题；并且通过在旋转仓下方设置储液仓储藏碱液使得过滤板在附着了油污之后随着转轴转动马上进入碱液中浸泡分解油污，有效缓解过滤板需要定期清理的问题，也使得碱液的利用率相比喷淋方式更高，碱液与油污的结合律也更高。
申请人：国鑫环保科技(深圳)有限公司
地址：518000 广东省深圳市龙岗区龙城街道吉祥社区彩云路42号云海企业总部基地D栋326室国籍：CN
更多信息请下载全文后查看。
【CN209840209U】一种油烟清洗净化、油水分离一体机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920192775.1(22)申请日 2019.02.13(73)专利权人 广西南宁家家红环保科技有限公司地址 530002 广西壮族自治区南宁市兴宁区昆仑大道5号大嘉汇东盟国际商贸港酒店用品批发市场第26栋第一、二层5号房(72)发明人 周湘辉 周继强 (74)专利代理机构 北京君恒知识产权代理事务所(普通合伙) 11466代理人 韦剑思 黄启行(51)Int.Cl.F24C 15/20(2006.01)B01D 47/06(2006.01)B01D 17/028(2006.01)(54)实用新型名称一种油烟清洗净化、油水分离一体机(57)摘要本实用新型公开了一种油烟清洗净化、油水分离一体机，属于油烟净化领域，包括除烟箱体、若干个喷雾除烟装置、油水分离箱和循环泵。
若干个喷雾除烟装置均设置在除烟箱体内。
油水分离箱设置在除烟箱体底部，油水分离箱经循环泵与喷雾除烟装置连接。
通过喷雾除烟装置进行对油烟进行上左右的喷射，从而使得喷射除烟效果更好，不会出现有边角处的油烟没有被清除，同时设置多个喷雾除烟装置对油烟进行层层清除，清除的效果更好，底部设有油水分离箱，对油水层层分离，把分离的水经过循环泵抽回给喷雾除烟装置进行循环使用，循环使用水，同时也不会堵塞喷雾除烟装置的喷头。
权利要求书1页 说明书3页 附图3页CN 209840209 U 2019.12.24C N 209840209U权 利 要 求 书1/1页CN 209840209 U1.一种油烟清洗净化、油水分离一体机，其特征在于：包括除烟箱体(1)、若干个喷雾除烟装置(3)、油水分离箱(5)和循环泵(11)，所述若干个喷雾除烟装置(3)均设置在除烟箱体(1)内，所述油水分离箱(5)设置在除烟箱体(1)底部，所述油水分离箱(5)经循环泵(11)与喷雾除烟装置(3)连接，所述除烟箱体(1)上设置有进烟口(2)及与进烟口(2)相对设置的出烟口(6)，喷雾除烟装置(3)包括拱形喷管(8)和若干个喷头(9)，所述拱形喷管(8)设置在除烟箱体(1)内部，且与除烟箱体(1)的内侧壁连接，喷头(9)设置在拱形喷管(8)上，所述油水分离箱(5)设置有多个油水分离仓，油水分离仓与油水分离仓之间设置有隔板，且隔板上开设有流通口。
【CN209819635U】一种油烟净化处理装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920434464.1(22)申请日 2019.04.02(73)专利权人 成都厨联网络科技有限公司地址 610041 四川省成都市高新区府城大道西段399号10号楼12层1204-B(72)发明人 郑保华 张鹏飞 郑云菲 罗华 (51)Int.Cl.F24C 15/20(2006.01)(54)实用新型名称一种油烟净化处理装置(57)摘要本实用新型公开了一种油烟净化处理装置，包括油水分离器，所述油水分离器的入口处连通有进气管，所述油水分离器的出口处通过管道连通有喷淋冷却器，所述喷淋冷却器的出口处通过管道连通有烟气分离器，所述烟气分离器的出口处通过管道连通有等离子分解器。
本实用新型通过油水分离器、进气管、喷淋冷却器、烟气分离器、等离子分解器、超声波自动清洗器、微波驱动光氧分解器、弧光分解器、风机、出气管、空气质量检测器和控制器的设置，使油烟净化处理装置具有净化效果好的优点，提升了净化装置的油烟净化效果，对环境和人体进行保护，同时解决了现有的油烟净化处理装置净化效果差的问题。
权利要求书1页 说明书3页 附图2页CN 209819635 U 2019.12.20C N 209819635U权 利 要 求 书1/1页CN 209819635 U1.一种油烟净化处理装置，包括油水分离器，其特征在于：所述油水分离器的入口处连通有进气管，所述油水分离器的出口处通过管道连通有喷淋冷却器，所述喷淋冷却器的出口处通过管道连通有烟气分离器，所述烟气分离器的出口处通过管道连通有等离子分解器，所述等离子分解器的出口处通过管道连通有超声波自动清洗器，所述超声波自动清洗器的出口处通过管道连通有微波驱动光氧分解器，所述微波驱动光氧分解器的出口处通过管道连通有弧光分解器，所述弧光分解器的出口处通过管道连通有风机，所述风机的出风口连通有出气管，所述出气管的表面安装有空气质量检测器，所述油水分离器的表面安装有控制器。
一种油烟净化一体机[发明专利]
专利名称：一种油烟净化一体机专利类型：发明专利
发明人：潘勇员
申请号：CN201910107396.2申请日：20190202
公开号：CN109654571A
公开日：
20190419
专利内容由知识产权出版社提供
摘要：本发明公开了一种油烟净化一体机，其包括：油烟收集部内设有油烟处理腔；油烟处理腔的下方设有处理腔入口，其上方设有处理腔出口；油烟处理腔内从下至上依次设有挡油机构和油烟预处理机构；油烟预处理机构包括多个油烟分离组件；油烟净化部设有净化腔入口，其位于油烟净化腔的左端；油烟净化腔的右端设有净化腔出口；油烟净化腔内从左至右依次设有电场模块和风机，风机的进风口正对电场模块，出风口与净化腔出口连通；处理腔出口与净化腔入口连接，使得油烟处理腔和油烟净化腔连通；位于净化腔入口正下方的油烟分离组件，其上方设有一挡风机构。
本发明采用一体化设置，提高油烟净化的效率，减少其占用空间，安装方便。
申请人：佛山市云厨环保科技有限公司
地址：528300 广东省佛山市顺德区杏坛镇吕地居委会工业区齐赞路91号之一
国籍：CN
代理机构：广州新诺专利商标事务所有限公司
代理人：汪庭飞
更多信息请下载全文后查看。
一种油烟净化器[实用新型专利]
专利名称：一种油烟净化器专利类型：实用新型专利
发明人：郭培成,王春明
申请号：CN201620002134.1申请日：20160105
公开号：CN205261694U
公开日：
20160525
专利内容由知识产权出版社提供
摘要：本实用新型涉及餐饮厨具设备领域，尤其是一种油烟净化器，包括机体，所述机体内设置有烟气通道，其结构是：所述烟气通道内顺序设置有第一风机、高密度丝网、活性炭滤网、过滤海绵滤网、第二风机，所述机体上方和下方分别对应的设置有进水口和出水口。
其中，所述活性炭滤网为活性炭涂抹在天然合成纤维毡上制成，所述高密度丝网的材质为不锈钢。
新型的有益效果是：在烟气通道两端分别设置有风机，大大增加了吸气力度，减少油烟外溢；通过多层过滤，有效的过滤油烟；机体上下设置有进水口和出水口能够方便清洗。
申请人：山东省博兴县东瑜厨业有限公司
地址：256500 山东省滨州市博兴县曹王镇开发区
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920420174.1
(22)申请日 2019.03.29
(73)专利权人 河南福玉宝厨具有限公司
地址 450001 河南省郑州市高新技术开发
区金色嘉园11栋2单元2楼12号
(72)发明人 邓自周 邓婵玉 石黛 方道林
(74)专利代理机构 北京艾皮专利代理有限公司
11777
代理人 丁艳侠
(51)Int.Cl.
F24C 15/20(2006.01)
B01D 50/00(2006.01)
B01D 53/04(2006.01)
(54)实用新型名称
一种蒸汽热水型油烟净化一体机
(57)摘要
本实用新型公开了一种涉及油烟机领域的
蒸汽热水型油烟净化一体机，包括机罩，机罩的
倾斜设置的前面板上设有若干拦油机，拦油机的
后方一侧设有过滤网，过滤网的上端设有UV灯
管，UV灯管的左侧设有三级高低压电场，蒸汽机
固定设置在机罩内，热水机围绕连通蒸汽机的水
管设置，毛刷位于拦油机上端，毛刷连接驱动其
进行清洗油污的连杆电机，油烟净化一体机是在
拦油器离心作用下使用油分子和水分子不易粘
附在抽油器表面，经过拦油、过滤、除味、高压电
场吸附这一系列的除味、净化等，最后都由风机
强力抽排，使得达标空气通过活性炭过滤层或静
电场在末端使得人们呼吸到洁净空气，通过多道
净化处理工序全面彻底的对油烟进行化和清除。
权利要求书1页 说明书4页 附图1页CN 209801572 U 2019.12.17
C N 209801572
U
权 利 要 求 书1/1页CN 209801572 U
1.一种蒸汽热水型油烟净化一体机，包括由前面板、背板及两侧板构成的机罩（1），其特征在于，所述机罩（1）中设有安装油烟净化装置的容置空间，所述油烟净化装置包括蒸汽机、热水机、拦油机（2）、过滤网、UV灯管、三级高低压电场、外转子风机、活性炭过滤层和毛刷，所述机罩（1）的倾斜设置的前面板上设有若干拦油机（2），所述拦油机（2）的后方一侧设有过滤网，过滤网的上端设有UV灯管，UV灯管的左侧设有三级高低压电场，机罩（1）内的出风口处安装有外转子风机，外转子风机的输出端设置有活性炭过滤层，所述蒸汽机固定设置在机罩（1）内，所述热水机围绕连通蒸汽机的水管设置，所述毛刷位于拦油机上端，毛刷连接驱动其进行清洗油污的连杆电机。
2.根据权利要求1所述的蒸汽热水型油烟净化一体机，其特征在于，所述过滤网由多层不锈钢纱网构成，过滤网后面设有长方形排气管。
3.根据权利要求1所述的蒸汽热水型油烟净化一体机，其特征在于，所述UV灯管与过滤网之间设有相互交叉喷发的扇形喷嘴。
4.根据权利要求1所述的蒸汽热水型油烟净化一体机，其特征在于，所述三级高低压电场由独立的高低压三部分组成，且三级高低压电场均由高空铝制成。
5.根据权利要求1所述的蒸汽热水型油烟净化一体机，其特征在于，所述热水机连接时间控制器。
6.根据权利要求1所述的蒸汽热水型油烟净化一体机，其特征在于，所述毛刷由人工合成可阻燃材料和软钢丝合成，毛刷连接由活动连杆和电机组成的连杆电机。
7.根据权利要求6所述的蒸汽热水型油烟净化一体机，其特征在于，所述电机为五菱宏光12V电动机。
8.根据权利要求1所述的蒸汽热水型油烟净化一体机，其特征在于，所述外转子风机为220V～380V的低噪风机。
2。
