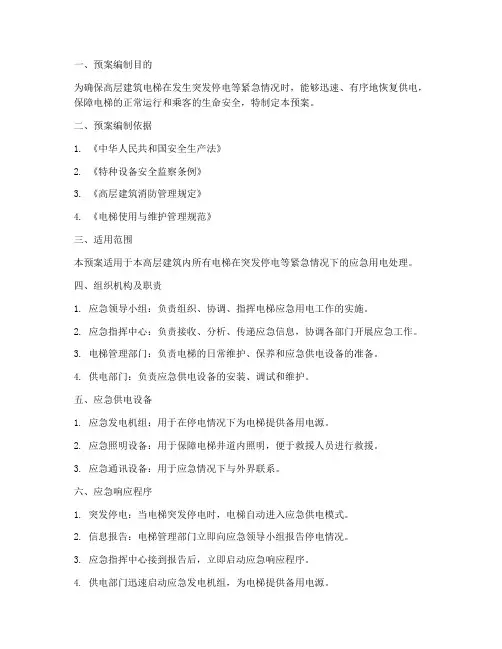

高层电梯应急用电预案模板
一、预案编制目的为确保高层建筑电梯在发生突发停电等紧急情况时，能够迅速、有序地恢复供电，保障电梯的正常运行和乘客的生命安全，特制定本预案。
二、预案编制依据1. 《中华人民共和国安全生产法》2. 《特种设备安全监察条例》3. 《高层建筑消防管理规定》4. 《电梯使用与维护管理规范》三、适用范围本预案适用于本高层建筑内所有电梯在突发停电等紧急情况下的应急用电处理。
四、组织机构及职责1. 应急领导小组：负责组织、协调、指挥电梯应急用电工作的实施。
2. 应急指挥中心：负责接收、分析、传递应急信息，协调各部门开展应急工作。
3. 电梯管理部门：负责电梯的日常维护、保养和应急供电设备的准备。
4. 供电部门：负责应急供电设备的安装、调试和维护。
五、应急供电设备1. 应急发电机组：用于在停电情况下为电梯提供备用电源。
2. 应急照明设备：用于保障电梯井道内照明，便于救援人员进行救援。
3. 应急通讯设备：用于应急情况下与外界联系。
六、应急响应程序1. 突发停电：当电梯突发停电时，电梯自动进入应急供电模式。
2. 信息报告：电梯管理部门立即向应急领导小组报告停电情况。
3. 应急指挥中心接到报告后，立即启动应急响应程序。
4. 供电部门迅速启动应急发电机组，为电梯提供备用电源。
5. 电梯管理部门根据应急指挥中心指令，开启应急照明设备和通讯设备。
6. 救援人员进行现场救援，确保被困乘客安全。
7. 供电部门恢复正常供电后，电梯管理部门关闭应急供电设备，恢复正常运行。
八、应急演练1. 定期组织应急演练，提高员工应对突发停电等紧急情况的能力。
2. 演练内容包括：应急响应程序、应急设备操作、现场救援等。
九、预案修订1. 根据实际情况，对预案进行修订和完善。
2. 修订后的预案应及时上报相关部门审批。
本预案自发布之日起实施，如有未尽事宜，由应急领导小组负责解释。
电梯工程临时用电专项施工方案
ZZEZ编制单位:计算依据及原则：(1)严格按照现行国家标准规范并依据中国建筑工业出版社出版的《低压配电设计规范》GB50054-95、《建筑工程施工现场供电安全规范》GB50194-93、《通用用电设备配电设计规范》GB50055-93、《供配电系统设计规范》GB50052-95中国建筑工业出版社、《施工现场临时用电安全技术规范》JGJ46-2005等的规定，做到统一标准、规范编制。
(2)遵循总施工组织设计文件、规范的原则，在编制项目施工方案中，严格按施工现场的实际要求，执行现行的规范及验收标准，优化施工方案，正确组织施工，确保临时用电安全。
一、施工条件施工现场用电量统计表二、设计内容和步骤1、现场勘探及初步设计：(1)本工程所在施工现场范围内无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。
(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。
(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻RW4Q02、确定用电负荷：交流电焊机(2台)Kx=0.7,CosΦ=0.4,tgΦ=2.29Pjs=KxXP e=0.7×36=25.2kWQjs=P j s×tgΦ=25.2×2.29=57.7Ikvar3、干线进线截面及进线开关在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。
分配箱至开关箱这部分距离较短，因此不考虑电压降，只按安全载流量选择导线截面。
三、绘制临时供电施工图总配电箱1号干线分配蛹交流电焊机汗关箱四、安全用电技术措施安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。
电梯临时用电方案通用版.doc
电梯调试临电方案编制人：审核人：审批人：年月日目录一、临时用电调整情况说明为保证业主户内装修正常进行，装修垂直运输需利用户内正式电梯。
应实际需要，户内正式电梯需调试完成并启动运行，根据现场实际施工进度安排，电梯调试及运行需使用现场临时用电，特制订此临电方案。
因电梯厂家要求：电梯供电系统内不得设置漏电保护开关，故原有临时配电系统不能满足正式电梯使用，调试及运行均需重新配置单独供电。
本方案是在不影响现场正常施工用电的情况下增加的电梯调试运行临时配电系统。
电梯调试用电安装维护由总包方负责。
此方案只为电梯调试临时用电而编制，电梯正式运行供电方案另行商议。
因电梯调试供用而新增的配电箱、电缆由总包方购买并安装，以上费用及临时用电管理费用由建设单位负责。
电梯调试用电费用由电梯安装公司与我方协商解决。
二、施工现场临时用电布置现场临时用电平面布置详见小区根据临时用电平面图中各用电设备的位置、数量及现场情况，采用放射式配电系统方式，以保证设备相互之间无干扰。
施工现场按“三级配电、两级保护”的要求设置临时用电，整个配电系统采用TN-S 三相五线制保护接零方式设置，保护零线不得与工作零线混接。
1.电梯临时用电具体方案如下：（1）原有临时用电线路及配置不变。
（2）电梯总配电箱两台，总配电箱下各设三台二级配电箱。
二级配电箱下设三至四个回路，分别引至就近两个楼座配电竖井（详配电平面图），每幢楼各单元引一路电缆至电梯机房层。
（3）线路及配电设置如下：变压器至新增电梯总配电箱拟使用YJV 3*185+2*95 电缆，电梯总配电箱内设400A 总断路器一只，下设三只 250A断路器，分别引向三只二级配电箱。
2、新增二级配电箱的设置二级配电箱及线路设置如下：由电梯总配电箱分别引至新增二级配电箱，拟使用 YJV 3*70+2*35 电缆，各二级配电箱内设 250A 总断路器一只，下设若干只 100A 断路器，每只断路器下接 YJV 3*25+2*16 电缆即为每幢楼每个单元电梯调试使用。

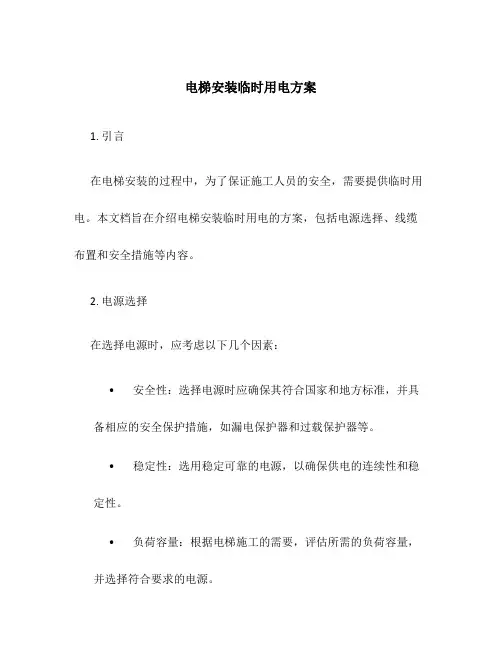

电梯安装临时用电方案
电梯安装临时用电方案1. 引言在电梯安装的过程中，为了保证施工人员的安全，需要提供临时用电。
本文档旨在介绍电梯安装临时用电的方案，包括电源选择、线缆布置和安全措施等内容。
2. 电源选择在选择电源时，应考虑以下几个因素：•安全性：选择电源时应确保其符合国家和地方标准，并具备相应的安全保护措施，如漏电保护器和过载保护器等。
•稳定性：选用稳定可靠的电源，以确保供电的连续性和稳定性。
•负荷容量：根据电梯施工的需要，评估所需的负荷容量，并选择符合要求的电源。
一般情况下，可以选择以下两种电源方式：2.1. 临时用电箱临时用电箱是一种常见的选择，它具备以下特点：•可以灵活布置在电梯施工现场，方便供电。
•具备各种电源插座，以满足不同种类的电器设备需求。
•有防水、防尘等功能，以应对施工现场的恶劣环境。
2.2. 临时分配盘临时分配盘是另一种常用的选择，它具备以下特点：•可以根据需要对电力进行合理分配和管理。
•具备过流保护、过载保护等功能，以确保电力供应的安全和稳定。
•适用于较大规模的电梯施工工地，具有一定的扩展性。
根据实际情况和需求，可以选择临时用电箱或临时分配盘来满足电梯施工的临时用电需求。
3. 线缆布置合理的线缆布置是保证临时用电顺利进行的重要因素。
在进行线缆布置时，应遵循以下原则：•安全性：线缆布置应避免暴露在外、易损坏和易被人员绊倒等因素，以保证人员安全。
•规范性：线缆布置应符合相关的施工规范和标准，包括线缆的选用、固定和保护等方面。
•合理性：线缆布置应考虑到电缆长度、布线路径和接口位置等因素，以便于实施和维护。
同时，还需要注意以下几点：•尽量减少线缆长度，以减少能量损耗和损坏的风险。
•选择合适的线缆规格，以满足临时用电的负荷需求。
•使用合适的线缆保护措施，如软管、线槽等，以保护线缆免受外力损伤。
4. 安全措施在进行临时用电时，需要采取一系列的安全措施，以确保施工人员和设备的安全。
主要的安全措施包括：•接地保护：确保电源和设备都具备可靠的接地，以减少漏电和触电的风险。
电梯临时用电专项方案
临时用电施工组织设计方案编制；审核；审批；第一章编制依据（一）、希顿国际广场工程施工组织设计（二）、《施工现场临时用电安全技术规范（JGJ46-88）》（三）、希顿国际广场工程施工图纸（四）、主要施工用电设备、机具清单（五）、施工现场平面布置图第二章工程概况及设计说明（一）、工程概况本工程项目名称为希顿国际广场，分为办公，公寓，酒店三栋楼。
总共52台电梯安装，其中主客梯34台，转换梯18台。
电梯安装全部采用低压电气设备施工。
（二）、设计说明本设计按照建设部JCJ46-2005《施工现场临时用电安全技术规范》为标准。
电源经总包方提供的三级配电箱为我司电梯安装临时用电接驳点。
电气概况及主要要求：1.现场施工用电从总包方三级配电箱取电到电梯施工用电处。
所有用电设备均才用接到保护。
2.现场上所有的电气设备不带电的金属部分均应与保护领先做良好的电气连接。
3.所有用电设备接地电阻小于4欧，可以利用现有的天然接地体。
4.负载总功率小于远配电箱要求的总功率。
5.实行三级配电二级保护原则，以确保人身安全。
6.各型电箱采用标准箱。
第三章施工现场主要机械设备表第四章现场用电负荷计算P＝1.1K∑P P-总功率K-全部施工用电设备同时使用系数，总数10台以内时取0.75,10～30台时取0.7,30台以上时取0.6；∑P-全部施工动力用电设备额定用量之和。
P＝1.1×0.75（2×18+7.5×2+4×10+2×3+2×3+2×7.5+2×3+1.5×4+30）＝1.1×0.75×160＝132（KW）电路按下式计算：1000PI1=--------------------------1.73·U1·cosφI1-线路工作电流（A）；U1-线路工作电压值；cosφ-用电设备功率因素，一般建筑工地取0.75.1000×132I总=-----------------------=268A1.73×380×0.75第五章配电电路设计由低压柜进入施工现场的电源一律经不导电体迁入电梯施工井道。
电梯临时用电方案(通用版)
电梯调试临电方案编制人：审核人：审批人：年月日目录一、临时用电调整情况说明 (3)二、施工现场临时用电布置 (3)三、施工现场临时用电配线负荷计算 (5)四、临时用电安全防护措施 (6)一、临时用电调整情况说明为保证业主户内装修正常进行，装修垂直运输需利用户内正式电梯。
应实际需要，户内正式电梯需调试完成并启动运行，根据现场实际施工进度安排，电梯调试及运行需使用现场临时用电，特制订此临电方案。
因电梯厂家要求：电梯供电系统内不得设置漏电保护开关，故原有临时配电系统不能满足正式电梯使用，调试及运行均需重新配置单独供电。
本方案是在不影响现场正常施工用电的情况下增加的电梯调试运行临时配电系统。
电梯调试用电安装维护由总包方负责。
此方案只为电梯调试临时用电而编制，电梯正式运行供电方案另行商议。
因电梯调试供用而新增的配电箱、电缆由总包方购买并安装，以上费用及临时用电管理费用由建设单位负责。
电梯调试用电费用由电梯安装公司与我方协商解决。
二、施工现场临时用电布置现场临时用电平面布置详见小区根据临时用电平面图中各用电设备的位置、数量及现场情况，采用放射式配电系统方式，以保证设备相互之间无干扰。
施工现场按“三级配电、两级保护”的要求设置临时用电，整个配电系统采用TN-S三相五线制保护接零方式设置，保护零线不得与工作零线混接。
1.电梯临时用电具体方案如下：（1）原有临时用电线路及配置不变。
（2）电梯总配电箱两台，总配电箱下各设三台二级配电箱。
二级配电箱下设三至四个回路，分别引至就近两个楼座配电竖井（详配电平面图），每幢楼各单元引一路电缆至电梯机房层。
（3）线路及配电设置如下：变压器至新增电梯总配电箱拟使用YJV 3*185+2*95电缆，电梯总配电箱内设400A总断路器一只，下设三只250A断路器，分别引向三只二级配电箱。
2、新增二级配电箱的设置二级配电箱及线路设置如下：由电梯总配电箱分别引至新增二级配电箱，拟使用YJV 3*70+2*35电缆，各二级配电箱内设250A总断路器一只，下设若干只100A断路器，每只断路器下接YJV 3*25+2*16电缆即为每幢楼每个单元电梯调试使用。
样板间临时电梯临电方案
样板间临时电梯临电方案目录一、临时用电情况说明 (2)二、施工现场临时用电布置 (2)三、临时用电安全防护措施 (5)四、临时用电安装工程量清单 (6)一、临时用电调整情况说明为保证样板区临时供电正常进行，应甲方要求，根据现场实际施工进度安排，样板区供电、电梯调试及运行需使用现场临时用电，特制订此临电方案。
本方案是在不影响现场正常施工用电的情况下增加的样板区临时配电系统。
电梯调试用电安装维护由机电总包方负责。
此方案只为样板区临时电梯、样板房及楼梯间照明用电而编制，电梯正式运行供电方案另行商议。
因样板区供用而新增的计量表箱、配电箱、电缆由机电总包方购买并安装，以上费用及临时用电管理费用由建设单位负责。
二、施工现场临时用电布置现场临时用电平面布置详见《山水四季城2A调整临时用电布置图》根据临时用电平面图中各用电设备的位置、数量及现场情况，采用放射式配电系统方式，以保证设备相互之间无干扰。
施工现场按“三级配电、两级保护”的要求设置临时用电，整个配电系统采用TN-S 三相五线制保护接零方式设置，保护零线不得与工作零线混接。
1、新增总配电箱设置根据本工程各建筑的平面布置将整个样板区用电分为河南区、河北区两部分。
新增配电总箱设置在3#楼地下一层配电间，电缆由400KVA施工箱变引出。
样板区临时用电具体方案如下：（1）原有临时用电线路及配置不变。
（2）新增河南区样板区总配电箱一台，总配电箱下各设三台二级配电箱，分别设置在3#楼8层、6#楼8层和7#楼7层临时电梯机房内。
二级配电箱下设五至六个回路，分别供给临时电梯用电、样板间用电、电梯机房内照明用电和楼梯间照明用电。
（3）线路及配电设置如下：河南区施工箱变至新增样板区总配电箱拟使用YJV 3*70+2*35电缆，样板区总配电箱内设225A总断路器一只，下设五只100A断路器，其中三个断路器分别引向三只二级配电箱，一个景观照明用电，预留个断路器备用。
2、新增二级配电箱的设置二级配电箱及线路设置如下：由新增河南区样板区总配电箱引出的三路电源分别引至新增3#、6#、7#二级配电箱，拟使用YJV 3*25+2*16电缆，各二级配电箱内设63A总断路器一只，下设六只40A断路器，分别为电梯电源、机房内照明、机房内排气扇、样板房用电、楼梯间照明，预留一个。
电梯临时用电方案(通用版)
控制系统检查
确认临时电源接线正确，控制系统工作正 常，电梯能安全启动和运行。
安全性能评估
进行安全性能测试，包括紧急制动、限速 器、安全钳等装置的有效性。
方案实施的安全保障
安全检查
在方案实施前，必须进行全面的 安全检查，确保所有设备和线路 符合安全标准。
安全培训
所有参与施工人员必须接受必要 的安全培训，了解安全操作规程 ，熟练掌握安全技能。
清洁保养
应定期清洁应急电源，保持其清洁干燥，延长其使用寿命。清洁内容 包括清除灰尘、污垢，检查散热通风口是否堵塞。
电池维护
应急电源的电池是关键部件，需要定期维护。定期测量电池电压、比 重，及时补充电解液或更换电池。
测试运行
定期进行测试运行，模拟紧急情况，确保应急电源能够正常启动并提 供电力。测试频率应根据实际情况确定。
1 2 3 4
确认电源
检查电源是否正常，电压是否稳定。
连接线路
将电源线连接到应急电源的输出端。
连接设备
将电梯的控制系统连接到应急电源的输出端。
检查连接
确保所有连接点紧密连接，无松动现象。
应急电源的启用
检查电源
确认应急电源处于良好状态，并连接至电梯系统。检查电源指示灯是否正常亮起。
确认电梯状态
检查电梯是否处于停运状态，确保电梯轿厢内没有乘客。确保电梯控制系统已切换至应急电源模式。
电梯临时用电的原理
1
电源转换
将外部电源转换成电梯所需的电压和频率，为电梯提供电力。
2
安全保护
设置安全保护装置，防止过载、短路等问题，确保安全运行。
3
控制系统
控制系统负责管理电源分配、故障检测和紧急停电处理，确保
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电梯调试临电方案
编制人：
审核人：
审批人：
年月日
目录
一、临时用电调整情况说明 (3)
二、施工现场临时用电布置 (3)
三、施工现场临时用电配线负荷计算 (5)
四、临时用电安全防护措施 (6)
一、临时用电调整情况说明
为保证业主户内装修正常进行，装修垂直运输需利用户内正式电梯。
应实际需要，户内正式电梯需调试完成并启动运行，根据现场实际施工进度安排，电梯调试及运行需使用现场临时用电，特制订此临电方案。
因电梯厂家要求：电梯供电系统内不得设置漏电保护开关，故原有临时配电系统不能满足正式电梯使用，调试及运行均需重新配置单独供电。
本方案是在不影响现场正常施工用电的情况下增加的电梯调试运行临时配电系统。
电梯调试用电安装维护由总包方负责。
此方案只为电梯调试临时用电而编制，电梯正式运行供电方案另行商议。
因电梯调试供用而新增的配电箱、电缆由总包方购买并安装，以上费用及临时用电管理费用由建设单位负责。
电梯调试用电费用由电梯安装公司与我方协商解决。
二、施工现场临时用电布置
现场临时用电平面布置详见小区根据临时用电平面图中各用电设备的位置、数量及现场情况，采用放射式配电系统方式，以保证设备相互之间无干扰。
施工现场按“三级配电、两级保护”的要求设置临时用电，整个配电系统采用TN-S三相五线制保护接零方式设置，保护零线不得与工作零线混接。
1.电梯临时用电具体方案如下：
（1）原有临时用电线路及配置不变。
（2）电梯总配电箱两台，总配电箱下各设三台二级配电箱。
二级配电箱下设三至四个回路，分别引至就近两个楼座配电竖井（详配电平面图），每幢楼各单元引一路电缆至电梯机房层。
（3）线路及配电设置如下：变压器至新增电梯总配电箱拟使用YJV 3*185+2*95电缆，电梯总配电箱内设400A总断路器一只，下设三只250A断路器，分别引向三只二级配电箱。
2、新增二级配电箱的设置
二级配电箱及线路设置如下：
由电梯总配电箱分别引至新增二级配电箱，拟使用YJV 3*70+2*35电缆，各二级配电箱内设250A总断路器一只，下设若干只100A断路器，每只断路器下接YJV 3*25+2*16电缆即为每幢楼每个单元电梯调试使用。
3、线路敷设
配电干线由变压器至新增电梯总配电箱，采用聚氯乙烯绝缘铜芯电缆室外部分穿管埋地敷设，由车库通道进入地下车库后改为沿车库梁柱吊装，新增电梯总配电箱位于地下车库内，车库内加设底座及配电箱防护栏。
新增电梯总配电箱引出至各新增二级配电箱，采用聚氯乙烯绝缘铜芯电缆沿车库顶板吊装敷设，新增二级配电箱位于地下车库内（位置详见临电平面图）。
二级配电箱至各幢楼电梯机房电梯配电箱采用架空和垂直方式敷设。
吊装电缆采用绝缘瓷珠绑扎固定，间距不大于1.5米。
垂直电缆利用正式强电桥架敷设。
4、新增电梯各级配电箱设置系统图及平面图详见附图。
三、施工现场临时用电配线负荷计算
1、配线路负荷计算
本配电线路采用聚氯乙烯绝缘铜芯电缆,线路架空敷设，1#变压器至东区新增电梯总配箱采用YJV-3×185+2×95聚氯乙烯绝缘铜芯电缆。
2#变压器至东区新增电梯总配箱采用YJV-3×240+2×120聚氯乙烯绝缘铜芯电缆。
1#变压器至东区新增电梯总配箱进线电流：
A COS U Pa Ia 33175
.038031015033
=⨯⨯⨯=Φ⋅= 查表选用YJV 3×185+2×95聚氯乙烯绝缘铜芯电缆满足要求。
2#变压器至东区新增电梯总配箱进线电流：
A COS U Pa Ia 33175
.038031015033
=⨯⨯⨯=Φ⋅= 因该电缆长度较长，为保证电梯用电电压降不超过正常范围，电缆选型优先考虑满足电压降允许范围，查表选用YJV 3×240+2×120聚氯乙烯绝缘铜芯电缆电压降可满足要求。
2、各分支配线设计
(1)、新增电梯总配电箱至二级配电线路
①新增二级配电箱
每台二级箱为两座楼电梯提供电源，相应两座楼最多有4台电梯调试，共计60kw 。
需要用电负荷计算，公式为：
()∑∑=+=c c P K P K P K P 121
24.11.01.1
=1.24×60×0.7
=52.1KW
该支线的允许电流为：
A COS U P K I 5.10575
.03803101.5233
111=⨯⨯⨯=Φ⋅= 查表选用YJV 3×70+2×35电缆，可满足本支路载流量。
②、其余新增二级配电箱均按此负荷考虑。
(2)、新增二级配电箱引至电梯机房电梯动力配电箱线路
○
1、新增二级配电箱至每单元电梯动力配电箱 单元电梯调试15kw 。
需要用电负荷计算，公式为：
()∑∑=+=c c P K P K P K P 12124.11.01.1
=1.24×0.7×15
=13.02KW
该支线的允许电流为：
A COS U P K I 4.2675.038031002.1333
1
11=⨯⨯⨯=Φ⋅= 查表选用YJV 3*25+2*16电缆，可满足本支路载流量。
○
2、其余新增二级配电箱至其它楼幢电梯动力配电箱线路均相同。
四、临时用电安全防护措施
1、接地保护
在施工现场做临时用电的电力线路中必须采用TN—S三相五线制保护接零系统。
施工现场的配电系统严禁利用大地作相线或零线。
保护零线不得与工作零线混接。
在新增电梯总配电箱处及新增二级分配箱处做重复接地，接地电阻不大于10欧姆。
每台配电箱接地极选用一根2.5米-4*40热镀锌角钢，接地线采用黄、绿色相间的电线，接地线截面积为相线芯线截面的1/2，并用压线端子与角钢连接。
所有用电设备及配电箱均做保护接零。
2、线路保护
变压器至电梯总配电箱采用地面穿钢管敷设，钢管须固定可靠。
架空线路沿车库结构柱或梁敷设并使用绝缘子固定，车库内电缆敷设后做警示标识，电缆在车库内敷设高度距地不得小于2.5米。
电缆穿墙处须穿钢管进行保护，竖井内电缆敷设在桥架内，固定良好。
车库内安装的配电箱应设置专门的平台，并用护栏围挡，做警示标识。
五、临时用电主要材料。
