11G101-1图集
现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。
转帖或复制本帖请注明出处。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
[最新]11G101-1图集1
![[最新]11G101-1图集1](https://img.taocdn.com/s3/m/39b5a5e5c9d376eeaeaad1f34693daef5ef713c9.png)

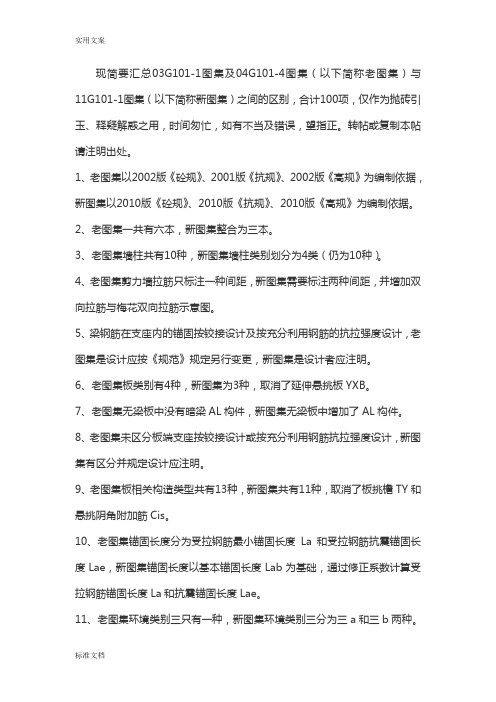

000000000000现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。
转帖或复制本帖请注明出处。
000000000001、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
000000000002、老图集一共有六本，新图集整合为三本。
0000000000003、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
000000000004、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
000000000005、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
0000000000006、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
0000000007、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
000000000008、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
000000000009、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
0000000000010、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
0000000000011、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
0000000000012、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
11G101-1新平法新图集
11G101-1图集新要点概览一、保护层定义及其加5，在54页表及注4。
原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。
原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。
以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。
那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。
也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。
二、锚固长度及修正系数，在53页。
新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。
在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、三、四级抗震各有各自的修正系数，1.05、1.15、和1.00，基本锚固长度是按照四级抗震标准制定的。
三、机械锚固形式，在55页左上。
原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。
机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。
老图集规定在机械锚固长度范围内要设置箍筋，新图集统一规定在53页左下角的注2内。
11G101-1图集
现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。
转帖或复制本帖请注明出处。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
11G101-1图集梁平法.ppt
中C1 为腋长，C2 为腋宽，加腋部分应在平面中绘 制； ❖ 当有悬挑梁且根部和端部的高度不同时，用斜线分 隔根部与端部的高度值，即为 b×h1 /h2
24
考核 ❖JZL2(3) 300*500 ❖KL7(2B) 300*700/500
35
梁平法标注——例题
标注一样，怎么配置钢筋？
G4Φ10
什么意思？
36
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢 筋，直径8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长 筋为2根直径22的二级钢；
箍筋 纵筋
双肢箍 多肢箍 上部筋 下部筋 中部筋
附加筋
其他钢筋
13
吊筋 拉筋
上部通长筋 支座负筋
架立筋
构造钢筋受扭钢筋
目录
2
梁平法
2.1 梁平法---------梁平平法法规制图则规则
14
梁钢筋的标注方法
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
梁平法图中表示的是什么意思？
49
50
建筑工程概预算
课堂练习
计算KL1的上部贯通筋工程量
KZ1: 450×450； 抗震等级二级； C30砼
建筑工程概预算
课堂练习
❖【解】1、KL1的环境描述如表1所示。
表1 KL1的环境描述
KL1的环境描述
最新11G101-1图集(最新版)
33
集中标注——侧面纵筋
❖ 五、梁侧面纵向构造钢筋或受扭钢筋配置，该项为必注值。 ❖ 当梁腹板高度 hW≥450mm 时，须配置纵向构造钢筋，以大写
字母 G 打头，接续注写配置在梁两个侧面的总配筋值，且对 称配置。例 G4Φ12。 ❖ 配置受扭纵向钢筋时，以大写字母 N 打头，接续注写配置在 梁两个侧面的总配筋值，且对称配置。例 N6Φ22。 ❖ 注：1、当为梁侧面构造钢筋时，其搭接与锚固长度可取为 15d。 ❖ 2、当为梁侧面受扭纵向钢筋时，其搭接长度为 ll 或 llE（抗 震）；其锚固长度与方式同框架梁下部钢筋。
34
集中标注——梁顶面标高高差
❖六、梁顶面标高高差，该项为选注值。 ❖粱顶面标高高差，系指相对于结构层楼面
标高的高差值，对于位于结构夹层的粱， 则指相对于结构夹层楼面标高的高差有高 差时，须将其写入括号内，无高差时不注。
35
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4） 18Φ12@150（4）/200（2） 2Φ25+3Φ22;5Φ25
❖ 箍筋加密区与非加密区的不同间距及肢数需用斜线“/”分隔；
❖ 当梁箍筋为同一种间距及肢数时，则不需用斜线；
❖ 当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次； 箍筋肢数应写在括号内。
❖例 : Φ10@100/ 200(4)
抗震框架梁
Φ8@100(4) /150(2)
30
集中标注——箍筋
❖ 当抗震结构中的非框架梁、悬挑梁、井字梁，及 非抗震结构中的各类梁采用不同的箍筋间距及肢 数时，也用斜线“／”将其分隔开来。注写时， 先注写梁支座端部的箍筋（包括箍筋的箍数、钢 筋级别、直径、间距与肢数）， 在斜线后注写梁 跨中部分的箍筋间距及肢数。
(精品)梁板柱平法标注整理_11G101-1图集
集中标注
梁钢筋的标注方法
●原位标注内容包括梁支座上部纵筋（该部位含通 长筋在内所有纵筋）、梁下部纵筋、附加箍筋或 吊筋、集中标注不适合于某跨时标注的数值。 原位标注： 1、梁支座上、下部纵筋 2、吊筋、附加箍筋
21
梁钢筋的标注方法
上部受力筋
下部受力筋
22
集中标注——梁编号
23
考核 JZL2(1A) KL7(3B)
33
原位标注——梁支座上部纵筋
梁支座上部纵筋，该部位含通长筋在内的所有纵筋： 1． “/”分隔——当上部纵筋多于一排时，用斜线 “/”将各排纵筋自上而下分开。 2． “+”相联——当同排纵筋有两种直径时，用加 号“+”将两种直径的纵筋相联，注写时将角部纵筋 写在前面。 3．缺省标注——当梁中间支座两边的上部纵筋不同 时，须在支座两边分别标注；当梁中间支座两边的 上部纵筋相同时，可仅在支座的一边标注配筋值， 另一边省去不注。 例 6Φ25 4/2， 2Φ25+2Φ22
2Φ25+3Φ22（-2）/5Φ25，
35
梁平法标注
Φ10@100/ 200(4) Φ8@100(4) /150(2) 13Φ10@150/200（4）
18Φ12@150（4）/200（2）
6Φ25 2（-2）/4
2Φ25+3Φ22（-3）/5Φ25
6Φ25 2/4
6Φ25 4/2
36
梁平法标注——例题
上部贯通纵筋长度=（通跨净长+两端支座锚固长度+搭接长度*接头个数）*根数
57
58
59
60
1、梁上部贯通钢筋
条件： 柱宽400*400；结构抗震等级一级；砼C25；钢筋接头百分率为50%。 要求： 计算上部贯通筋长度。
11G101-1图集
现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。
转帖或复制本帖请注明出处。
1、老图集以2002版《砼规》、2001版《抗规》、2002版《高规》为编制依据，新图集以2010版《砼规》、2010版《抗规》、2010版《高规》为编制依据。
2、老图集一共有六本，新图集整合为三本。
3、老图集墙柱共有10种，新图集墙柱类别划分为4类（仍为10种）。
4、老图集剪力墙拉筋只标注一种间距，新图集需要标注两种间距，并增加双向拉筋与梅花双向拉筋示意图。
5、梁钢筋在支座内的锚固按铰接设计及按充分利用钢筋的抗拉强度设计，老图集是设计应按《规范》规定另行变更，新图集是设计者应注明。
6、老图集板类别有4种，新图集为3种，取消了延伸悬挑板YXB。
7、老图集无梁板中没有暗梁AL构件，新图集无梁板中增加了AL构件。
8、老图集未区分板端支座按铰接设计或按充分利用钢筋抗拉强度设计，新图集有区分并规定设计应注明。
9、老图集板相关构造类型共有13种，新图集共有11种，取消了板挑檐TY和悬挑阴角附加筋Cis。
10、老图集锚固长度分为受拉钢筋最小锚固长度La和受拉钢筋抗震锚固长度Lae，新图集锚固长度以基本锚固长度Lab为基础，通过修正系数计算受拉钢筋锚固长度La和抗震锚固长度Lae。
11、老图集环境类别三只有一种，新图集环境类别三分为三a和三b两种。
12、老图集保护层为受力钢筋的保护层，新图集保护层为最外侧钢筋的保护层，且当混凝土强度等级不大于C25时图集中的保护层数值应加5。
13、老图集保护层受混凝土强度影响，新图集不受混凝土强度影响。
14、老图集机械锚固有3种形式，新图集增加至6种。
15、老图集没有并筋构造，新图集增加并筋构造。
16、老图集拉筋应同时钩住纵筋及箍筋，新图集给出三种做法由设计指定。
