柱上真空开关的使用
柱上真空负荷开关

工业自动化中的应用
在工业自动化领域,柱上真空负 荷开关主要用于控制电动机的启
动和停止,以及过载保护。
它能够实现远程控制和自动化操 作,提高生产效率和设备利用率。
柱上真空负荷开关具有体积小、 重量轻、操作简单等优点,适用
定制化服务
根据客户需求提供定制化 的柱上真空负荷开关产品 和服务,满足不同行业和 市场的需求。
政策支持
政府投资支持
政府加大对柱上真空负荷开关产 业的投资力度,推动产业发展和 技术进步。
税收优惠政策
政府出台税收优惠政策,降低柱 上真空负荷开关企业的税负,提 高企业的市场竞争力。
行业标准制定
政府和企业共同制定柱上真空负 荷开关的行业标准,规范市场秩 序,促进产业健康发展。
适用于无人值守变电站
由于柱上真空负荷开关具有较高的智能化 程度和自我保护能力,也适用于无人值守 变电站。
适用于分布式电源接入和微电网 系统
随着分布式电源接入和微电网系统的广泛 应用,柱上真空负荷开关也逐渐被应用于 这些领域。
04 柱上真空负荷开关的发展 趋势
技术创新
智能化控制
模块化设计
通过引入先进的传感器和控制系统, 实现柱上真空负荷开关的智能化控制, 提高设备的自动化和可靠性。
市场前景
市场需求增长
随着智能电网和分布式电源的推 广,柱上真空负荷开关的市场需 求将不断增长,为行业带来更大
的发展空间。
竞争格局变化
技术进步和市场需求的增长将促使 柱上真空负荷开关行业的竞争格局 发生变化,优质企业将获得更多市 场份额。
跨界合作机会
与智能电网、新能源等相关领域的 企业进行跨界合作,共同开发新产 品和解决方案,拓展市场应用范围。
ZW32-12型 户外柱上真空开关技术性能描述

ZW32-12型户外柱上真空开关技术性能描述ZW32YK-12型户外高压真空断路器为额定电压12kV户外柱上真空开关设备;主要用于城网、农网配电系统中,与电力系统配网自动化(主站、客户端)实时联动的智能型配电终端控制设备;能够开断、关合、承载负荷电流、过载电流及短路电流;特别适用于线路、变电站等配电终端实现电力自动化调度,给用户送电、断电操作的场合。
功能介绍:杆下遥控操作;过流、速断保护,定值拨码整定;外置电压互感器,整体总装,方便安装;海拔2000米。
一、设备使用环境条件:1、环境温度:-40℃ - +45℃(24小时内其平均温度不高于+25℃)2、海拔高度:不超过2000m3、最大相对湿度:日平均值95% 月平均值90%4、地震烈度:不超过8度水平加速度: 2.5g垂直加速度: 0.125g正弦波持续时间:5周波安全系数: 1.675、安装地点:户外,水平安装,无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
6、最大风速:35m/s7、污秽等级:Ⅳ级8、爬电比距值≥31mm/kV9、覆冰厚度:10mm二、执行标准GB311.1—1997 《高压输变电设备的绝缘配合高压试验技术》GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB1984—2003 《高压交流断路器》GB1985-2004 《高压交流隔离开关和接地开关》GB1208-2006 《电流互感器》DL/T402-1999 《交流高压断路器订货技术条件》DL/T403-2000 《12-40.5kV高压真空断路器订货技术条件》DL/T844-2006 《12kV少维护户外配电开关设备通用技术条件》GB11604 《高压电器设备无线电干扰测试方法》GB13601 《高压开关设备的共用订货技术导则》GB311 《高压输变电设备的绝缘配合》GB5273 《变压器、高压电器和套管的接线端子》DL/T593-1996 《高压开关设备的共用订货技术导则》DL/T615-1997 《交流高压断路器参数选用导则》GB156-93 《标准电压》GB311.2-311.6 《高电压试验技术》GB4474 《交流高压断路器的近区故障试验》GB7675 《交流高压断路器开合电容器组试验》JB8738-1998 《3.6-40.5kV交流高压开关设备用真空灭弧室》三、主要技术参数:3.1主要参数3.2机械特性参数四、ZW32-12型断路器结构特点4.1 整体机构ZW32-12型真空断路器总体布局为三柱式,固体绝缘结构,将真空灭弧室、主导回路、绝缘支撑等部件有机地组合成一个集成极柱。
2柱上真空开关和PT作业指导书

*****供电工程柱上真空开关和PT作业指导书
一、作业前准备
二、作业过程
三、作业终结
填写要求:
1.“作业记录”:如正常则填写“√”、异常则填写“O”、无需执行则填写“×”;对“风险评估”和“控制措施”栏目中对存在风险填写“√”,不存在风险则填写“×”;
2.工作回顾:由工作负责人填写,从本次作业是否有新的安全风险、全部风险的控制措施是否足够和有效、施工方法和工艺是否满足设备质量控制要求、改进措施与建议、是否有遗留问题等方面进行回顾。
3.工作完毕后,工作安排人负责对本次工作进行总体评价,并对工作负责人填写的内容进行分析,对相关问题提出处理意见。

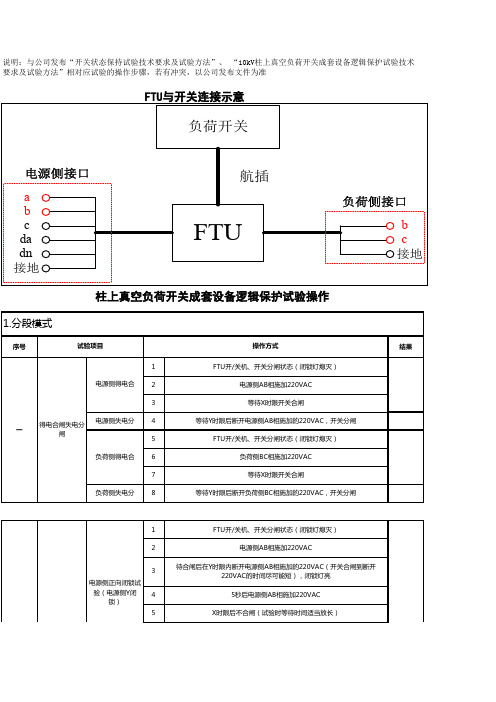

10kV柱上真空负荷开关成套设备逻辑保护试验技术要求及试验方法操作步骤讲解

二
正向闭锁合闸试 验
电源侧正向闭锁试 验(电源侧Y闭 锁)
6 二 正向闭锁合闸试 验
将FTU关机再开机,闭锁灯亮,X时限后不合闸(试验时等待时间适当放 长);按下复位按钮,FTU重启后闭锁灯亮,X时限后不合闸(试验时等待时 间适当放长) FTU开机、开关分闸状态(闭锁灯熄灭) 负荷侧BC相施加220VAC 待合闸后在Y时限内断开负荷侧BC相施加的220VAC(开关合闸到断开 220VAC的时间尽可能短),闭锁灯亮 5秒后负荷侧BC相施加220VAC X时限后不合闸(试验时等待时间适当放长) 将FTU关机再开机,闭锁灯亮,X时限后不合闸(试验时等待时间适当放 长);按下复位按钮,FTU重启后闭锁灯亮,X时限后不合闸(试验时等待时 间适当放长)
五
3
4
1 合闸Y时限后有零 序电压 2
FTU开机、开关分闸状态(闭锁灯熄灭) 电源侧AB相施加220VAC 等待X时限开关合闸Y时间后在FTU零序输入端施加整定值的1.05倍零序电压 (无条件可施加220VAC),开关不跳闸
3
1 就地手动分闸 2 六 手动操作 1 就地手动合闸 2
FTU开机、开关合闸状态(得电合闸) 手动按FTU面板上的分闸按钮,开关分闸,FTU闭锁灯亮 FTU开机、开关分闸状态(闭锁合闸) 手动按FTU面板上的合闸按钮,开关合闸,FTU闭锁灯灭
(若有复归按钮) 负荷侧反向闭锁 反向闭锁合(负荷 合闸解除试验 侧X闭锁)手动复 (负荷侧X闭 归解锁 锁)
3
4 5
6
手按FTU面板复归按钮,闭锁灯灭,FTU解除闭锁合闸,X时限后开关合闸
1 2
FTU开/关机、开关分闸状态(闭锁灯熄灭) 负荷侧BC相施加220VAC 在X时限内断开负荷侧BC相施加的220VAC(从施加到断开的时间尽可能 短),闭锁灯亮 在电源侧AB相施加220VAC X时限后不合闸(试验时等待时间适当放长) 断开电源侧AB相施加的220VAC,在负荷侧BC相施加220VAC,X时限后开关 合闸,闭锁灯灭
高压柱上开关讲解

二、柱上开关 产品介绍
ZW20-12/630-20 户外柱上真空断路器(SF6)
技术参数 • 额定电压 12kV • 额定电流 630A • 短时耐受电流(4S) 20kA • 额定峰值耐受电流 50kA • 额定短路关合电流峰值 50kA • 额定短路开断电流 20kA • 额定短路开断电流次数 30次 • 机械寿命 10000次
二、柱上开关 产品介绍
ZW32-12/630-20 户外柱上真空断路器
特点 3. 三相支柱及电流互感器采用进口户外环氧树脂
二、柱上开关 产品介绍
ZW20-12/630-20 户外柱上真空断路器(SF6)
技术信息确认项:
● 出线方式:
1、套管端子出线省略 2、电缆出线;
● 壳体处理形式:1、电泳涂装省略
2、不锈钢
● 电压互感器: 1、不配
2、内置PT 3、外置单PT 4、外置双PT
● 电流互感器: 1、两相
2、三相
4、零序一体式
试验 2.温升试验 3.局部放电试验) 。 5. 真空箱氦检漏系统,使检漏、干燥、充气一步到位。
二、柱上开关 产品介绍
ZW32-12/630-20 户外柱上真空断路器
技术参数 • 额定电压 12kV • 额定电流 630A • 短时耐受电流(4S) 20kA • 额定峰值耐受电流 50kA • 额定短路关合电流峰值 50kA • 额定短路开断电流 20kA • 额定短路开断电流次数 30次 • 机械寿命负荷开关/隔离 10000/3000次
柱上开关
一、概述
12KV户外柱上真空负荷开关
是一种安装在户外12KV架空线路上,能够在回路正常条件下(也 可包括规定的过载条件)下关合、承载和开断电流, 以及在规定的 回路异常条件(如短路)下,在规定的时间内承载电流的机械开关设 备。
柱上开关安装使用使用介绍

安装使用说明书ZW□-12/630-20柱上开关格雷诺(厦门)开关有限公司1.产品概要Z W□-12用户分界断路器(V-I-T-C电压-电流-时间-计数控制自动断路器)是满足快速发展的智能配电网对终端开关设备的需求而开发的新一代智能自动真空断路器。
用户分界断路器利用电压,电流,时间,计数(失压次数和故障电流次数)信息控制的线路自动化智能真空断路器,它保留了电流时间控制( IT)和电压时间控制( VT)方式的优点并祢补了其缺陷。
具有过流、过压、欠压、缺相、单相接地、涌流抑制、冷负荷起动抑制开断、断线、高阻抗接地等保护功能。
适应于配网的环网线路、放射性线路、分支线路和终端用户线路.2. 结构特点ZW□-12用户分界断路器采用 SF6(干燥空气) 气体绝缘、真空灭弧方式,具有良好的绝缘和灭弧性能。
VITC控制装置发出指令,由弹簧机械操作机构操作开关合闸/分闸,分/合闸状态由机械保持。
断路器本体ZW□-12用户分界断路器为全绝缘、全密封、免维护,具有良好的开断性能、优良的电气特性、运行可靠性高。
整个结构由合闸弹簧、储能系统、分合闸线圈、手动分合闸系统、辅助开关及储能指示等部件组成,具有开断性能稳定可靠、无燃烧和爆炸危险,免维护、体积小、重量轻和使用寿命长等特点。
其主要结构特点如下:1)采用304不锈钢制作的箱体,采用全封闭结构,箱内充以干燥空气(SF6气体),密封性能好,确保在湿热地区运行开关箱体不锈蚀。
2)具有全密封、共箱式、防爆、防潮、防凝露、防尘结构设计,带电部分不外露。
开关的高压部分、传感器及控制回路和操作机构均密封在箱体内,全密封的开关其防护等级可达到IP67,具有严密的防浸水性能。
合理的密封结构,使产品达到Ⅳ级污秽等级,适用于外部各种恶劣环境运行。
因此开关整体可30年免维护使用。
3)采用高强度瓷质套管和硅橡胶整体浇注的绝缘套管,具有耐高低温、耐紫外线、耐老化的特点,保证良好的外绝缘。
4)操作机构采用小型化弹簧操作机构,分合闸能耗低;机构传动采用直动传输方式,分合闸部件少,可靠性高。
ZW20-12柱上智能高压真空开关说明书
产品特性:ZW20-12F型户外高压智能分界真空断路器采用成熟的箱式密封结构。
具有良好的密封性能,使之不受外界环境影响,是一种免维护产品。
其弹簧操作机构采用直动链条主传动和多级脱扣系统,动作可靠性高,是柱上断路器的佳品。
ZW20-12F除密封性能好之外,与智能控制器配合实现遥控及自动化管理,实时监控中压架空线电网单元。
具备处理单条架空线开关远程操作的全部功能。
使用的环境条件:1、海拔高度不超过3000m;2、周围空气温度:-40℃~+40℃;日温差:日温变化25℃;3、风速不大于35m/s;4、无易燃、爆炸危险、强烈化学腐蚀物(如各种酸、碱或浓烟等)各剧烈振动的场所。
开关结构特点:1、断路器采用三相支柱式结构,具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。
2、断路器采用全封闭结构,密封性能好,有助于提高防潮、防凝露性能,特别适用于严寒或潮湿地区使用。
3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘,或采用户内环氧树脂外包有机硅橡胶固体绝缘;具有耐高低温、耐紫外线、耐老化等特点。
4、操动机构采用小型化弹簧操动机构,储能电机功率小,分合闸能耗低;机构传动采用真动传输方式,零部件数量小,可靠性高。
操动机构置于密封的机构箱内,解决了操动机构锈蚀的问题,提高了机构的可靠性。
5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。
可与智能控制器配套实现配电自动化,也可以与重合控制器配合组成自动重合器、分段器。
6、断路器可以装设二相或三相电流互感器,供过电流或短路保护用,也可以给智能控制器提供电流采集信号;根据用户要求可加装计量用电流互感器。
7、断路器可外带三相联动的隔离开关,在隔离开关分闸状态下有明显可见断口,并具备与断路器本体之间的防误联锁装置,只有在隔离刀完全合闸或完全分闸时才可操作断路器。
可连装避雷器支柱绝缘子,维护方便。
操作机构:本产品为电动储能,电动分合,同时具有手动储能,手动分合,过流保护,整个结构由合闸弹簧、储能系统,过流脱扣器、分合闸线圈、手动分合闸系统、辅助开关及储能指示等到部件组成。
柱上真空分界开关
柱上真空分界开关柱上真空分界开关是一种用于控制电路通断的设备,主要用于高压电力系统中。
它的作用是在电路中形成真空隔离,以确保电流的安全传输和绝缘。
柱上真空分界开关的结构相对简单,主要包括真空断路器、操作机构和绝缘支撑结构。
真空断路器是该开关的核心部件,其内部由两个可移动的电触头和一个真空瓶组成。
当电流通过开关时,真空瓶内的气体会被抽空,形成高真空环境,从而实现电流的隔离和断开。
相比于传统的气体断路器,柱上真空分界开关具有许多优势。
首先,它的断开能力更强,可以断开更大电流。
其次,真空断路器不受环境温度和高海拔的限制,适用范围更广。
此外,真空断路器具有更长的使用寿命和更低的维护成本,能够大大提高电力系统的可靠性和经济性。
使用柱上真空分界开关时需要注意一些问题。
首先,操作人员必须熟悉开关的使用方法和安全规程,确保操作正确和安全。
其次,开关在使用过程中应定期进行检查和维护,保持其良好的工作状态。
此外,柱上真空分界开关在切断大电流时会产生较大的电弧,因此需要采取相应的措施,如使用电弧熔断器或安装电弧探测器等,以减少电弧对设备的损坏。
柱上真空分界开关在电力系统中扮演着重要的角色。
它能够实现电路的快速断开和恢复,对于保护电力设备和人身安全起到至关重要的作用。
在电力传输和配电系统中,柱上真空分界开关广泛应用于变电站、发电厂和工矿企业等场所,确保电力系统的稳定运行和供电质量。
柱上真空分界开关是一种高压电力系统中常用的控制设备,具有较高的可靠性和安全性。
它的使用能够保护电力设备和人员安全,提高电力系统的运行效率和可靠性。
随着电力行业的不断发展,柱上真空分界开关的应用将会越来越广泛,为电力系统的发展和进步做出更大的贡献。
浅谈配电系统中ZW32-12户外柱上真空开关的作用
浅谈配电系统中ZW32-12户外柱上真空开关的作用摘要:户外柱上真空开关因其灵活、方便的特性,得到了广泛的应用。
本文浅谈了ZW32-12户外柱上真空开关在高压配电系统中分段、联络、保护功能,并通过对其合理利用,提高了配电网安全、可靠、经济运行的能力。
关键词:配电;户外断路器;作用Abstract: Outdoor pole vacuum switch because of its flexible, convenient features, has been a wide range of applications. On the ZW32-12 outdoor pole vacuum switch in power distribution systems segment contact protection function, and through its rational use, improve the ability of the distribution network safe, reliable and economic operation.Keywords: distribution; outdoor circuit breakers; role.0 引言ZW32-12户外柱上真空开关(以下简称柱上开关)为额定电压为12kV,三相交流50HZ的户外配电设备。
主要用于开断、关合电力系统中的负荷电流、过载电流及短电流。
适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于城网、农网及频繁操作的场所。
随着城、农网改造工作的逐步推进,城区、农村电网中采用了大量的柱上开关,现将其功能简述如下:1柱上开关的分段功能图1 柱上开关的分段功能城区、农村配网日常检修、维护工作及城、农网改造中配变与线路的新架与改造工作,经常需要线路局部或分支线停电:如图1中,需在分支线1上新架配变B1,对分支线2导线进行改造,因柱上开关具备开断、关合负荷过流的功能,从而可在10kV线路末端部分或分支线上安装柱上开关(11203、11205),将分支线路与主线路分开,实现分段作用:第一,方便了线路局部分支线1及分支线2的停电及恢复供电工作(只需拉开或合上11203、11205柱上开关);第二,避免了因部分工作造成整条线路全停,而影响公司优质服务工作及社会与企业的经济效益,提高了供电可靠性;第三,10kV配电网络特别是农网中,经常发生单相接地等故障,如分支线3上D点单相接地,利用拉、合柱上开关,当拉开11204柱上开关时,接地点消失,可知接地点在分支线3上,方便地查找出故障范围,减少巡线工作量,缩小停电范围。
柱上开关的操作方法
柱上开关的操作方法
柱上开关是一种常见的电器开关,它通常用于控制室内灯光或其他电器设备的开关。
以下是柱上开关的操作方法:
1. 打开开关:将柱上开关的操作柄或按钮向上翻转或推向顶部。
2. 关闭开关:将柱上开关的操作柄或按钮向下翻转或推向底部。
3. 切换开关状态:柱上开关通常具有两个状态,可以通过操作柄或按钮将其切换,比如上方表示打开,下方表示关闭。
4. 调节开关亮度或速度:柱上开关有时还具有调节功能,可以通过操作柄或按钮将其向上或向下滑动,以调节灯光的亮度或电器设备的速度。
5. 定时开关:柱上开关还可能具有定时功能,可以通过设置拨动开关上的定时器,使灯光或电器设备在特定时间打开或关闭。
请注意,在操作柱上开关之前,确保相关电器设备或灯具已经连接到开关,并经过正确的电气接线。
此外,根据使用说明,确保遵守正确的操作方法和安全指导。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
柱上真空开关的使用和制造若干问题分析改革开放以来,我国电力事业迅速发展,发电装机容量越来越大,因此,电网,包括10kV电网的故障短路电流也越来越大。
我国幅员辽阔,10kV配电网除少数大城市电缆化水平比较高以外,大部分地区,特别是广大农村,以架空线路为主的状况还无法改变。
但是在10kV配电网中原来广为使用的柱上油开关,因其最大开断短路电流太小,维护工作量又大,且油开关万一漏油,将对农作物造成严重伤害,万一喷油,还可能造成人员伤害,故无法在短路电流越来越大的10kV电网中继续使用。
10kV柱上真空开关具有开断电流大、基本上免维护等优点,从而迅速替代了10kV柱上油开关。
从目前各厂家推出的产品来看,10kV柱上真空断路器,可以有效地切断故障电流。
由此,使部分人产生了认识上的误区,以为使用柱上真空断路器一定比使用柱上负荷开关安全。
实际上,在一条10kV配电线路中,柱上开关较多,这些开关如果都是具有保护性能的断路器,一旦10kV线路某一处短路,必将造成两个以上开关无选择性跳闸的紊乱状况。
下面试结合图1加以分析:一、关于开关越级跳闸如图1所示为一条10kV架空线路的一部分。
主线路导线为YJV—10/185,为了说明问题,图中仅标示出2台主线路分段开关3台分支线路开关和3台用户开关。
变电所10kV线路开关一般有瞬时速断保护和定时限过电流保护。
保护的整定值一般为:瞬时速断保护的整定值,以保证母线电压降至额定电压的55~55%为限进行整定。
为简单计,假设电流互感器变比为400/5,瞬时速断保护的整定值为电流互感器的10倍额定电流,即I szd=4kA。
过电流保护的时限一般为0.5秒,过电流的整定值一次电流值按最大一次使用电流,再考虑可靠系数和电流继电器的返回系数来整定,一般整定值等于电流互感器的额定电流1~1.5倍,现假设为I gzd=500A。
假设变电所10kV母线在最大运行方式下的短路电流为16kA,其短路阻抗标幺值Z*B=5.5/16=0.34。
如在A处发生短路故障,短路阻抗标幺值Z*A ≈0.34+(0.365×2)×100/10.52=0.34+0.66=1.00,短路电流为I dA=5.5/1.00=5.5kA>I szd=4 kA。
如果分支开关KGFZ1选用断路器,这样就可能发生以下情况:如果变电所开关的固有分闸时间小于用户开关KGFZ1的固有分闸时间,则变电所开关跳闸而分支开关1不动作,明显属越级跳闸。
如果两者灵敏度相近,两台开关均跳闸,也造成了越级跳闸事故。
B点发生短路,如果分支线路不长,其阻抗可以忽略,B点的短路电流值近似于A点,将可能造成变电所开关、分支开关1和用户开关1三台开关乱跳闸。
以上情况,若从运行环境、投资、安装条件等诸多因素综合考虑,变电所内的开关固有动作时间相对较小,其继电保护的反应速度、灵敏性、可靠性均可能高于柱上真空断路器,发生变电所内开关跳闸而柱上开关拒动的几率为高。
发生以上误跳闸事故,是继电保护无选择性而导致的。
因为在变电所开关瞬时速断保护范围内,不管其余断路器的保护如何,变电所内开关应该瞬时跳闸。
其他断路器保护动作时间如果也为零,就会出现上述误跳闸情况,如果动作时限较变电所开关为大,那就没有跳闸的机会,也就失去了作为断路器的意义,仅仅起到负荷开关的作用。
C点短路,短路电流为I cd=5.5/(0.34+0.365×4.3×100/10.52=3.1KA <4kA。
C点已不在变电所出线开关速断保护范围之内,不会引起变电所开关误跳闸。
同理,D、E点短路也不会引起变电所开关误跳闸,但是如忽略支线阻抗, D、E点的短路电流与C点短路时相等,在用户开关2跳闸的同时,如果分段开关1继电保护满足要求、选择了柱上真空断路器,则分支线路开关2难免也会发生无选择性的误跳闸。
为避免发生这种问题,分支开关2也不宜用来切断短路电流,以选择负荷开关为宜。
G点短路,短路电流I gd=5.5/(0.34+0.365×6.1×100/10.52)=2.33 kA,当然不在变电所出线开关的速断保护范围内,如果也不在分短开关1的速断保护范围内而只在分段开关2的保护范围内,则只有分段开关2跳闸。
H、I点短路,如忽略支线阻抗,短路电流与G点短路电流相等,I点短路,在用户开关3跳闸的同时,分段开关2、分支线路开关3难免也会发生无选择性的误跳闸。
为避免发生这种问题,分支开关2也不宜用来切断短路电流,以选择负荷开关为宜。
值得指出的是,1回10kV线路上用以切断短路的分段开关必须满足继电保护的选择性、可靠性要求,不能滥用。
否则,继电保护必然难以合理配合,造成无选择性跳闸事故。
以上例子说明,安装在离变电所较近处,在变电所出线开关零时限速断保护范围内的柱上真空开关线路柱上真空开关,应当选用负荷开关,不应选用切断故障短路电流的断路器,否则,将会发生无选择性的越级跳闸或乱跳闸事故。
用于主线路的分段开关和分支开关,一般也应选用负荷开关。
如果线路长,中间必须加分段断路器,应该经过继电保护管理部门的认真计算,整定值要满足继电保护选择性要求。
国外类似的真空开关,大部分是负荷开关,作为开关制造厂家,我们应当从中获得教益,对柱上真空开关的发展方向,必须要有清醒的认识,应该把柱上开关的研制重点,转到负荷开关。
当然,由于柱上真空开关的普遍使用,时间还不是很长,用户对柱上真空开关的运行经验不足,对柱上真空开关使用不当可能引发无选择性开关误动作的危害还没有加以总结,可能还以为,使用有着切断故障电流能力的柱上真空断路器总比负荷开关安全。
我们温州地区,经济发展相对超前一点,开始时也是都使用柱上真空断路器,走过了弯路。
但是,现在,温州地区已经不盲目使用柱上断路器,该使用负荷开关的,就选用负荷开关,确实需要柱上真空断路器的,就选用柱上真空断路器。
难道其他地区不会随着运行经验的积累,终究会明白,大部分柱上真空开关应该选用负荷开关吗?有人以为制造10kV柱上真空断路器与制造10kV柱上负荷开关的成本相差不是太多,还是使用真空断路器安全。
这是一种认识上的误区,根本还没有认识到到,如果滥用断路器引起误跳闸,将大大增加供电部门处理误跳闸事故的工作量,不但没有好处,反而降低了供电可靠性。
二、柱上真空开关作为变压器后备保护断路器使用必须注意的工作G点短路,其短路阻抗在F点的基础上,还要加上变压器自身的阻抗,这个阻抗是相当大的。
10kV配变的短路阻抗百分比一般为4%,其阻抗标幺值为配变的短路阻抗百分值除以变压器额定容量(kkVA),若配变容量为1000kVA,其阻抗标幺值等于4,远大于F点的短路阻抗标幺值。
也就是说,配变二次侧短路折合到10kV侧的短路电流,远小于其10kV侧短路时的短路电流。
但只有变压器10kV侧断路器的保护定值合适,该断路器才可以作为变压器低压侧短路时的后备保护开关。
淡然,发生变压器10kV侧短路,只要10kV短路点在上级开关的瞬时速断保护范围内,还可能会发生误跳闸,只是发生配变10kV侧短路的几率很小。
配变10kV侧额定电流不大,100kVA的配变10kV侧额定电流才5.77A;1000kVA的配变,10kV侧额定电流才57.7A,继保整定值等于其额定电流的1.5倍,也不过86.6A。
如果整定值太大,就失去了作为后备保护的作用。
作为配变后备保护的柱上真空断路器,保护动作电流必须与配变容量相匹配。
配变在合闸瞬间,发生的励磁电流有可能高达配变额定电流的5~7倍,为躲过励磁电流,保护动作应有一定的时限,最好具有反时限特性。
目前,我公司生产的柱上真空开关的保护整定值,可能偏大,而时限特性又不是很好。
三、柱上真空开关的最大开断电流和操作机构运行可靠性问题同样的真空泡,配合不同的操作机构制造的开关,最大开断电流就不同。
在操作机构外型、动作原理确定之后,开关的额定最大开断电流与操作机构的可靠性之间就是一对互相制约的矛盾。
要求最大开断电流愈大,则操作机构的储能弹簧受力也愈大。
操作机构储能弹簧受力愈大,愈容易发生因疲劳而变形,操作机构出现故障的几率也就愈高。
如果适当降低额定最大开断电流,也就可以比较容易提高操作机构的质量与可靠性。
如果操作机构不可靠,发生短路故障时拒动,就根本谈不上最大开断电流这一指标。
柱上真空开关受制于重量和外型尺寸,操作机构运行的可靠性和开关的分断能力之间的矛盾就显得犹为突出。
要求分断能力越高,操作机构的运行可靠性相对来说就可能降低。
从前一段时间的调查来看,用户反映本公司产品质量的主要问题是操作机构手动分闸或手动合闸失败。
开关的操作机构动作不可靠,连手动分闸都不成功,怎么可能自动分闸?分断能力自然也就成了空中楼阁、海市蜃楼,我们必须从中汲取教训。
操作机构的性能可靠,这是保证实现其他性能的基础,也是实现配网自动化的基础,开关的操作机构不可靠,配网自动化也就无从谈起。
所以,必须十分重视操作机构的质量。
柱上真空开关在户外使用,环境条件恶劣,所以要特别重视开关本体的防雨、防凝露、防雷击、防化学腐蚀能力,提高其在各种恶劣条件下的运行可靠性。
必须十分重视操作机构的抗腐蚀能力,开关锈蚀,直观效果不良,影响很坏。
如果在海岛或沿海地域使用,更要提高整体的抗盐雾腐蚀性能。
上面已经分析到,离变电所较近的架空线路上,柱上真空开关应该作为负荷开关运行,不能用来切断短路电流,否则极易发生越级跳闸事故。
安装在离变电所较远的线路上,短路电流又不可能很大。
所以,柱上真空开关根本没有必要把开断电流达到16~20KA这一指标放在首位。
这样做,是以牺牲操作机构的可靠性为代价,换取实际上根本没有实用意义的高分断能力,得不偿失。
假设架空架设的导线为YJV—10/185,变电所10kV母线短路电流为16kA,则离变电所0.5公里处10kV架空线路上三相短路电流为5.5/(5.5/16+0.365×0.5×100/10.52)=11kA。
更何况,前面已经分析到,在变电所10kA出线速断保护范围内的柱上真空开关只能作为负荷开关使用,使用柱上真空开关切断的短路电流不会大于10kV线路速断保护整定值,那就更小。
如果操作机构已经很可靠,分断能力又高,那当然更好。
如果之间存在互相制约的矛盾,二者相权取其重,应当将提高操作机构的可靠性指标放在更加重要的位臵而适当降低最大开断电流。
一般来说,柱上真空开关的最大开断电流大于12kA,能满足使用要求。
适当降低最大开断电流这一指标,可以从总体上提高柱上真空开关的质量。
当然,用户也应明白其中的道理,柱上真空开关制造行业更应对此应当形成共识,不要片面追求高分断能力而忽略操作机构的运行可靠性。
根据目前柱上真空开关的总体构造和国内制造操作机构的金属材料性能和热处理工艺水平,需要全面权衡得失,要有保有舍,不能胡子眉毛一把抓,更不能顾了芝麻,丢了西瓜。
