互感器测试仪工作原理
互感器测试仪工作原理
互感器是一种用于变压器和电流传感器中的重要元件，它们被用来测量电压和电流。
互感器测试仪的工作原理是通过传递高频信号来激励互感器，并测量响应信号的变化。
这些响应信号包括电压和电流，它们可以用来计算互感器的电路参数。
互感器测试仪包括以下几个主要组件：
1. 发生器：用于产生高频信号。
2. 传感器：用于测量响应信号。
3. 信号处理器：用于处理测量信号，计算互感器的电路参数。
4. 显示器：用于显示测量结果。
互感器测试仪的工作流程如下：
1. 将发生器连接到互感器的一侧，以产生高频信号。
2. 将传感器连接到互感器的另一侧，以测量响应信号。
3. 将信号处理器连接到传感器，以处理测量信号，并计算互感器的电路参数。
4. 将结果显示在显示器上，以便用户进行评估和记录。
总的来说，互感器测试仪是一种非常重要的电气测试设备，它可以用来检测互感器的性能和质量。
在电力系统运行中，互感器是非常重要的元件，因此互感器测试仪的使用可以帮助确保电力系统的安全稳定运行。
- 1 -。
收藏丨电流互感器原理及测试方法
电流互感器是一种用于测量高电流的传感器，它基于电磁感应原理工作。
当一次侧电流通过互感器的绕组时，会在绕组中产生磁场，这个磁场的大小与一次侧电流成正比。
二次侧绕组绕在互感器的铁芯上，当磁场穿过二次侧绕组时，会在其中感应出一个小电流，这个电流的大小与一次侧电流成正比，且相位相差 90 度。
电流互感器的测试方法包括：
1. 绝缘电阻测试：使用绝缘电阻测试仪测量互感器的绝缘电阻，以确保其绝缘性能良好。
2. 变比测试：使用变比测试仪测量互感器的变比，以确保其变比精度符合要求。
3. 励磁特性测试：使用励磁特性测试仪测量互感器的励磁特性，以确保其在不同电流下的输出精度。
4. 误差测试：使用误差测试仪测量互感器的误差，以确保其测量精度符合要求。
5. 极性测试：使用极性测试仪测量互感器的极性，以确保其极性正确。
在测试电流互感器时，需要注意安全事项，如正确接地、避免触电等。
同时，需要根据互感器的型号和规格选择合适的测试仪器，并按照测试仪器的操作说明进行操作。
以上是对电流互感器原理及测试方法的简单介绍，希望对你有所帮助。
互感器原理是什么
互感器原理是什么
互感器原理是基于法拉第电磁感应定律的物理现象，即当一个变化的电流通过一个线圈时，它会在另一个靠近的线圈中诱生出电动势。
互感器一般由两个或多个线圈组成，分别为主线圈和次级线圈。
主线圈是由通电导体所构成，当通过主线圈的电流发生变化时，会产生变化的磁场。
次级线圈则位于主线圈附近，与主线圈通过磁场相互连接。
由于磁场的变化，主线圈中的变化磁场会诱导次级线圈中产生电动势。
根据互感器的应用场景和设计原理的不同，互感器可以分为电流互感器和电压互感器。
电流互感器通常用来测量电路中的电流，而电压互感器则用来测量电路中的电压。
互感器在电力系统中的应用非常广泛，例如进行电能计量、保护和控制等方面。
总的来说，互感器原理是利用电磁感应现象，通过一个线圈中的变化电流来诱导另一个线圈中的电动势的物理原理。
这种原理使得互感器在测量和传输电能方面有着重要的应用。

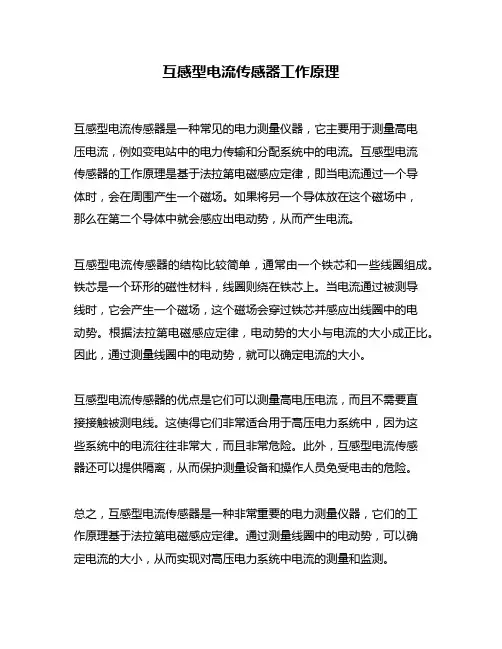

互感型电流传感器工作原理
互感型电流传感器工作原理
互感型电流传感器是一种常见的电力测量仪器，它主要用于测量高电
压电流，例如变电站中的电力传输和分配系统中的电流。
互感型电流
传感器的工作原理是基于法拉第电磁感应定律，即当电流通过一个导
体时，会在周围产生一个磁场。
如果将另一个导体放在这个磁场中，
那么在第二个导体中就会感应出电动势，从而产生电流。
互感型电流传感器的结构比较简单，通常由一个铁芯和一些线圈组成。
铁芯是一个环形的磁性材料，线圈则绕在铁芯上。
当电流通过被测导
线时，它会产生一个磁场，这个磁场会穿过铁芯并感应出线圈中的电
动势。
根据法拉第电磁感应定律，电动势的大小与电流的大小成正比。
因此，通过测量线圈中的电动势，就可以确定电流的大小。
互感型电流传感器的优点是它们可以测量高电压电流，而且不需要直
接接触被测电线。
这使得它们非常适合用于高压电力系统中，因为这
些系统中的电流往往非常大，而且非常危险。
此外，互感型电流传感
器还可以提供隔离，从而保护测量设备和操作人员免受电击的危险。
总之，互感型电流传感器是一种非常重要的电力测量仪器，它们的工
作原理基于法拉第电磁感应定律。
通过测量线圈中的电动势，可以确
定电流的大小，从而实现对高压电力系统中电流的测量和监测。
电流互感器的原理
电流互感器的原理
电流互感器是一种用于测量电流的装置，它通过感应电流产生的磁场来实现电流的测量。
电流互感器的原理主要基于电磁感应和变压器的工作原理。
首先，电流互感器内部包含一个主线圈和一个副线圈。
当被测电流通过主线圈时，产生的磁场会通过铁芯传导到副线圈中，从而在副线圈中感应出一个与主线圈中电流成比例的电流。
这种通过电磁感应产生的副线圈中电流被称为次级电流，它与主线圈中的电流成一定的比例关系。
其次，电流互感器的工作原理还涉及到变压器的原理。
因为主线圈和副线圈通过铁芯连接，所以在电流互感器中也存在着变压器的作用。
主线圈中的电流产生的磁场会通过铁芯传导到副线圈中，从而在副线圈中感应出一个次级电流。
由于主线圈和副线圈的匝数不同，所以副线圈中的电流会与主线圈中的电流成一定的比例关系，这就实现了电流的测量。
除此之外，电流互感器还通过一些辅助电路来实现电流的测量和输出。
这些辅助电路可以对副线圈中的电流进行放大、滤波和线性化处理，从而得到准确的电流测量数值。
总的来说，电流互感器的原理基于电磁感应和变压器的工作原理，通过主线圈和副线圈之间的磁场耦合来实现电流的测量。
它具有结构简单、测量精度高、安全可靠等特点，在电力系统、工业自动化等领域得到了广泛的应用。
希望通过本文的介绍，能够让读者对电流互感器的原理有更深入的了解。
电流互感器原理及测试方法
电容型CT主绝缘、末屏对地 tg及电容量测量 返回
使用仪器 升压装置、电容/介损电桥（或自动测量仪）及标准电容器（有的自动介 损测量仪内置10kV标准电容器和升压装置）； 现场用测量仪应选择具有较好抗干扰能力的型号，并采用倒相、移相等 抗干扰措施。 测量方法 测量电容型CT的主绝缘时，二次绕组、外壳等应接地，末屏（或专用测 量端子）接测量仪信号端子，采用正接线测量，测量电压10kV；无专用 测量端子，无法进行正接线测量则用反接线。 当末屏对地绝阻低于1000M时应测量末屏对地的tg，测量电压2kV。 注意事项 试验时应记录环境温度、湿度。拆末屏接地线时要注意不要转动末屏结 构；测量完成后恢复末屏接地及二次绕组各端子的正确连接状态，避免 运行中CT二次绕组及末屏开路。
SF6绝缘CT的现场交接试验必做项目返回
按照《预防110kV－500kV互感器事故反措》规定的现场试验 项目及程序：
1、老炼 安装，检漏合格后充气至额定压力，静置1h后测微水和 老炼。 老炼程序：1.1 Un（10min） 0 1.0 Un（5min） 1.73 Un（3min） 0 【 Un指额定相对地电压】
电流互感器绝缘试验推荐程序
安全措施
为保证人身和设备安全，应严格遵守安全规程 DL408-91《电业安全工作规程(发电厂和变电 所电气部分)》中有关规定； 在进行绝缘电阻测量后应对试品放电； 在进行主绝缘及电容型套管末屏对地的tg及 电容量测量时应注意高压测试线对地绝缘问题； 进行交流耐压试验和局部放电测试等高电压试 验时，要求必须在试验设备及被试品周围设围 栏并有专人监护，负责升压的人要随时注意周 围的情况，一旦发现异常应立刻断开电源停止 试验，查明原因并排除后方可继续试验。
二次绕组的直流电阻测量
互感器校验仪工作原理
互感器校验仪工作原理
互感器校验仪是一种用于测试互感器性能和准确性的仪器。
其工作原理基于互感器的自感和互感特性。
在互感器校验仪中，首先需要将一个准确的标准源与待测试的互感器连接。
标准源会生成一个准确的电流或电压信号。
然后，将待测试的互感器接入校验仪中。
互感器校验仪内部包含有一个电路，该电路由标准源提供的电流或电压信号激励。
在激励信号作用下，互感器会产生一个较小的辅助信号，通常是电流或电压。
校验仪接收并测量这个辅助信号。
通过测量辅助信号的强度和频率，校验仪可以计算出互感器的自感和互感。
校验仪会与已知标准进行比较，以确定互感器的准确性和性能。
互感器校验仪还可以进行其他测试，例如温度漂移、线性度和响应时间等。
这些测试会帮助用户了解互感器在不同工作条件下的表现，并及时进行维修或更换。
总之，互感器校验仪通过激励互感器并测量其辅助信号来评估互感器的性能和准确性。
它是一种必要的工具，用于确保互感器在实际应用中的可靠工作。
【知识篇】互感器的工作原理及基础知识
【知识篇】互感器的工作原理及基础知识电压互感器电压互感器（简称PT）和变压器类似，是用来变换电压的仪器。
电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护人员安全及线路中的贵重设备、电机和变压器。
电压互感器的分类1、按用途可分：测量用电压互感器、保护用电压互感器。
2、按装置种类可分：户内型电压互感器、户外型电压互感器。
3、按绝缘介质可分：干式电压互感器、油浸式电压互感器、浇注式电压互感器、气体绝缘电压互感器。
4、按结构型式可分：单级式电压互感器，一、二次绕组在同一个铁芯柱上，绝缘不分级的电压互感器。
串级式电压互感器，一次绕组有几个匝数相等，几何尺寸相同的级绕组串联而成，各级绕组对地绝缘是自线路端到接地端逐级降低的电压互感器。
5、按变换原理分：电磁式电压互感器、电容式电压互感器。
电磁式电压互感器：按它在系统中使用方式的不同可分为不接地电压互感器和接地电压互感器，不接地电压互感器的一次绕组的各个部分，包括出线端子在内，对地均按照其额定绝缘水平绝缘。
这种互感器在使用时，其一次绕组两个出线端子分别连结在系统中不同的相上。
接地电压互感器一次绕组的一个出线端对地绝缘，另一个出线端直接接地。
电容式电压互感器：是种由电容分压器和电磁单元组成的电压互感器，其设计和相互连接使电磁单元的二次电压与加到电容分压器上的一次电压基本上成正比且相角差接近于零。
6、按绕组个数可分：双绕组电压互感器，其低压侧只有一个二次绕组的电压互感器。
三绕组电压互感器，有两个分开的二次绕组的电压互感器。
四绕组电压互感器，有三个分开的二次绕组的电压互感器。
7、按相数可分：单相电压互感器，三相电压互感器。
接地电压互感器，在一次绕组的一端准备接地的单相电压互感器，或一次绕组的星形联结点准备直接接地的三相电压互感器。
不接地电压互感器，一次绕组的各部分，包括接线端子在内，都是按额定绝缘水平对地绝缘的电压互感器。
互感器的作用和原理
互感器的作用和原理一、互感器的作用互感器又称仪用变压器，是电压互感器和电流互感器的统称。
电压互感器能将系统的高电压变成标准的低电压(100V或100/√3V)；电流互感器能将高压系统中的电流或低压系统中的大电流，变成低压的标准的小电流(5A或1A)，用于向测量仪表、继电器的电压和电流线圈供电，正确反应电力设备的正常运行和故障状况。
互感器的作用是:1、互感器与电气仪表配合，对线路的电压、电流、电能进行测量。
与继电保护及自动装置配合，对电力系统和设备进行过电压、过电流、过负荷和单相接地等保护；2、互感器能使测量仪表、继电保护装置和线路的高电压隔开，并且二次接地保障了工作人员与设备的安全；3、互感器将电压和电流变换成统一的标准值,以利于仪表和继电器的标准化。
4、互感器可使二次回路不受一次系统的限制，从而使接线简单化；5、互感器可使二次设备用低电压、小电流连接控制，便于集中控制。
二、电压互感器的工作原理电压互感器按其工作原理可以分为电磁感应原理和电容分压原理(在220kV以上系统中使用)两类。
常用的电压互感器是利用电磁感应原理工作的，它的基本构造与普通变压器相同。
主要由铁芯、一次绕组、二次绕组组成，电压互感器一次绕组匝数较多，二次绕组匝数较少，使用时一次绕组与被测量电路并联，二次绕组与测量仪表或继电器等电压线圈并联。
由于测量仪表、继电器等电压线圈的阻抗很大,因此,电压互感器在正常运行中相当于一个空载运行的降压变压器，它的二次电压基本上等于二次电动势值,且取决于恒定的一次电压值，所以电压互感器在准确度所允许的负载范围内,能够精确地测量一次电压。
三、电流互感器的工作原理电流互感器是按电磁感应原理工作的。
它的构造与普通变压器相似，主要由铁芯、一次绕组和二次绕组等几个主要部分组成。
所不同的是电流互感器的一次绕组匝数很少，使用时一次绕组串联在被测线路里。
而二次绕组匝数较多,与测量仪表和继电器等电流线圈串联使用。
运行中电流互感器一次绕组内的电流取决于线路的负载电流，与二次负载无关(与普通变压器正好相反)，由于接在电流互感器二次绕组内的测量仪表和继电器的电流线圈阻抗都很小，所以电流互感器在正常运行时，接近于短路状态。
电压互感器的工作原理
电压互感器的工作原理电压互感器的工作原理与一般的变压器相同，仅在结构型式、所用材料、容量、误差范围等方面有所差别。
一、电压互感器：电压互感器是一种电压变换装置。
它将高电压变换为低电压，以便用低压量值反映高压量值的变化。
因此，通过电压互感器可以直接用普通电气仪表进行电压测量。
1、电压互感器又称仪用变压器，是一种电压变换装置；2、电压互感器的容量很小，通常只有几十到几百伏安；3、电压互感器一次侧电压即电网电压，不受二次负荷影响，并且大多数情况下其负荷是恒定的；4、二次侧负荷主要是仪表、继电器线圈，它们的阻抗很大，通过的电流很少。
如果无限期增加二次负荷，二次电压会降低，造成测量误错增大；5、用电压互感器来间接测量电压，能准确反映高压侧的量值，保证测量精度；6、不管电压互感器初级电压有多高，其次级额定电压一般都是100V，使得测量仪表和继电器电压线圈制造上得以标准化。
而且保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘、制造工艺等困难；7、电压互感器常用于变配电仪表测量和继电保护等回路。
二、变压器：变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流），用于改变电压等级，负载较大电流。
1、变压器种类很多，按冷却方式、防潮方式、铁芯或线圈结构、电源相数、用途等分若干个类；2、变压器的容量由小到大，从几十伏安大到几十兆伏安；3、变压器的一次侧电压受二次负荷影响较大，负荷大时系统电压会受到影响；4、变压器二次侧负荷就是各种用电设备，通过的电流较大，具有较强的带负载能力；5、变压器一次侧电压不论多高，均可根据需要升高或降低二次电压；6、变压器的外形与体积因容量的不同有时很大；7、变压器常用于多种场合。
电流互感器和变压器原理差不多，在构造上也基本一样，都是两个绕组：一个匝数多、线径细，另外一个匝数少、线径粗。
若匝数多、线径细的绕组是作为一次绕组与被测量的电路并联连接，而匝数少、线径粗的绕组接测量仪表（电压表），则该互感器就是一个电压互感器。
互感器试验原理及试验方法
互感器试验原理及试验方法互感器试验原理及试验方法主要涉及到电流互感器和电压互感器的试验。
电流互感器的试验原理是基于电磁感应定律进行工作的，与变压器相似。
在正常工作状态下，一、二次绕组上的压降很小，相当于一个短路状态的变压器，所以铁芯中的磁通也很小。
这时，一、二次绕组的磁势大小相等，方向相反，因此电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
当端子的感应电势方向一致时，称为同名端。
如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。
对于电流互感器的试验方法，主要有电流测量法和电压测量法。
电流测量法是在电流互感器一次侧输入一个电流，二次侧通过感应一次电流产生的磁通而产生二次电流。
而电压测量法是在电流互感器的二次侧输入一个电压，一次侧通过测量一次的感应电压得到变比。
电压互感器的试验原理与变压器相似，一次绕组（高压绕组）和二次绕组（低压绕组）绕在同一个铁芯上，铁芯中的磁通为Ф。
电压互感器进行励磁特性与励磁曲线试验时，一次绕组、二次绕组及辅助绕组均开路，非加压绕组尾端接地，特别是分级绝缘电压互感器一次绕组尾端更应注意接地，铁芯及外壳接地，二次绕组加压。
至于具体的试验方法，包括试验接线和试验步骤。
在试验前，应对电压互感器进行放电，并将高压侧尾端接地，拆除电压互感器一次、二次所有接线。
加压的开路，非加压绕组尾端、铁芯及外壳接地。
试验前应根据电压互感器最大容量计算出最大允许电流。
在试验过程中，应检查加压的二次绕组尾端不应接地，检查接线无误后提醒监护人注意监护。
合上电源开关，调节调压器缓慢升压，可按相关标准的要求施加试验电压，并读取点试验电压的电流。
读取电流后立即降压，电压降至零后切断电源，将被试品放电接地。
注意在任何试验电压下电流均不能超过最大允许电流。
