清华大学范钦珊版理论力学复习材料-第1章
合集下载
清华大学范钦珊版理论力学复习材料-第1章
等效力系的概念 使同一刚体产生相同作用效应 的力系称为等效力系。
如果某力系与一个力等效，则这一力称为该力系 的合力，而力系中的各个力则称为这一合力的分力。 作用于刚体、并使刚体保持平衡的力系称为平衡力系， 或称零力系。
二力平衡原理 不计自重的刚体在 二力作用下平衡的必要和充分条件是： 二力沿着同一作用线，大小相等，方 向相反，称为二力平衡原理。其数学 表达式为
在分离体的所有约束处，根据约束的性质画出 约束力。
当选择若干个物体组成的系统作为研究对象时， 作用于系统上的力可分为两类：系统外物体作用于系 统内物体上的力，称为外力（external force）；系统 内物体间的相互作用力称为内力（internal force）。
内力和外力的区分不是绝对的，内力和外力，只 有相对于某一确定的研究对象才有意义。由于内力总 是成对出现的，不会影响所选择的研究对象的平衡状 态，因此，在受力图不必标出。
FRy FRx
止推轴承
机器中常见各类轴承，如 滑动轴承或径向轴承等。这些 轴承允许轴承转动，但限制与 轴线垂直方向的运动和位移。 轴承约束力的特点与光滑圆柱 铰链相同，因此，这类约束可 归入固定铰支座。
受力分析与受力图
F
怎样确定O、B二处的受力？
A 处固定
怎样确定 A 处 的受力？
F
F1= －F2
作用有二力的刚体又称为二力 构 件 (members subjected to the action of two forces)或二力杆。
加减平衡力系原理 在作用于刚体的力系中，加 上或减去任意个平衡力系，不改变原力系对刚体的 作用效应，称为加减平衡力系原理。
加减平衡力系原理是力系简化(reduction of a force system)的重要依据之一。
如果某力系与一个力等效，则这一力称为该力系 的合力，而力系中的各个力则称为这一合力的分力。 作用于刚体、并使刚体保持平衡的力系称为平衡力系， 或称零力系。
二力平衡原理 不计自重的刚体在 二力作用下平衡的必要和充分条件是： 二力沿着同一作用线，大小相等，方 向相反，称为二力平衡原理。其数学 表达式为
在分离体的所有约束处，根据约束的性质画出 约束力。
当选择若干个物体组成的系统作为研究对象时， 作用于系统上的力可分为两类：系统外物体作用于系 统内物体上的力，称为外力（external force）；系统 内物体间的相互作用力称为内力（internal force）。
内力和外力的区分不是绝对的，内力和外力，只 有相对于某一确定的研究对象才有意义。由于内力总 是成对出现的，不会影响所选择的研究对象的平衡状 态，因此，在受力图不必标出。
FRy FRx
止推轴承
机器中常见各类轴承，如 滑动轴承或径向轴承等。这些 轴承允许轴承转动，但限制与 轴线垂直方向的运动和位移。 轴承约束力的特点与光滑圆柱 铰链相同，因此，这类约束可 归入固定铰支座。
受力分析与受力图
F
怎样确定O、B二处的受力？
A 处固定
怎样确定 A 处 的受力？
F
F1= －F2
作用有二力的刚体又称为二力 构 件 (members subjected to the action of two forces)或二力杆。
加减平衡力系原理 在作用于刚体的力系中，加 上或减去任意个平衡力系，不改变原力系对刚体的 作用效应，称为加减平衡力系原理。
加减平衡力系原理是力系简化(reduction of a force system)的重要依据之一。
3理论力学 课后答案 (范钦珊 刘燕 王琪 著) 清华大学出版社
RC
FR D
FR G
H
FR H
— 6 —
第 3 章 静力学平衡问题
3－1 图示两种正方形结构所受荷载 F 均已知。试求其中 1，2，3 各杆受力。
： 2 F3 cos 45° − F = 0 解：图（a）
F3 =
2 F （拉） 2
F1 = F3（拉）
F2 − 2 F3 cos 45° = 0
F2 = F（受压） 图（b） ： F3 = F3′ = 0 F1 = 0 F2 = F（受拉）
由于 FBC = FCB ； FEC = FCE ，联立式（1）、（ 2）、（ 3）解得： FH =
（3）
F 2 sin 2 α
3–7 三个半拱相互铰接，其尺寸、支承和受力情况如图所示。设各拱自重均不计，试计算支座 B 的 约束力。
FD′ FD FCx FCy FAy
习题 3-7 图 （a） （b）
习题 1－3 图
F
(a-1) (b-1) 或(b-2)
FAx
F
或(a-2) (c-1)
D B
F
C C
A
C
FAy
α
B
D
(d-1)
或(d-2)
FD
FD
(e-2)
FA FB (e-3)
FA
(e-1)
— 2 —
A F Ax
D A
D
(f-1)
(f-2)
(f-3)
1－4 图 a 所示为三角架结构。荷载 F1 作用在铰 B 上。杆 AB 不计自重，杆 BC 自重为 W。试画出 b、 c、d 所示的隔离体的受力图，并加以讨论。
F
(b)
A
FA
(c)

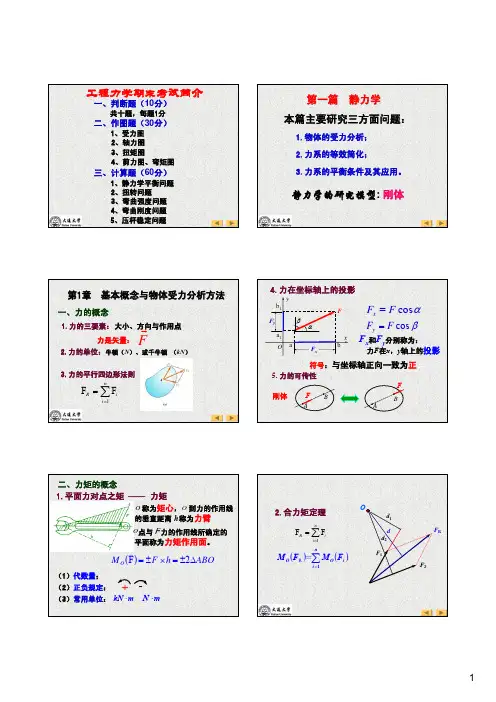

工程力学(静力学+材料力学) 范钦珊
（2）分析研究对象受力，画受力图
①对刚体系统作受力分析时要分清内力和外力； ②严格根据约束的性质确定约束力，注意作用力和反作用力；
（3）根据力系的类型列平衡方程（选取适当的坐标轴和
矩心，以使方程中未知量个数最少；尽可能每个方程中只有一 个未知量）
（4）求解未知量，分析和讨论计算结果
例题 3-7
组合梁结构由杆AB与BC在B处铰接而成。A处为 固定端，C处为辊轴支座。结构在DE段承受均布载荷 作用，载荷集度为q；E处作用有外加力偶，其力偶矩 为M。若q、l、M等均为已知。
FB = − FB′
5.作用和反作用定律
作用力和反作用力总是同时存在，同时消失，等 值、反向、共线，作用在相互作用的两个物体上．
六、受力分析方法和过程 画受力图的一般步骤：
（1）选取研究对象，确定分离体
必须明确研究对象（单个或整体、二力杆）
（2）画所有作用在分离体上的主动力
确定研究对象的受力数目
（3）画分离体的所有约束力
可以平移到其上任一点5三平面一般力系的简化结果xyf4f2f1f5f3oyxofrmomo称为力系对简化中心o的主矩momofiniirff1fr称为力系的主矢第第33章章静力学平衡问题静力学平衡问题注ab不垂直于x轴一平面一般力系的平衡方程1基本形式00xff0fmoy2二矩式0fxfm0bmf3三矩式mm0a注abc不共线00aff0cmfbbaxxcbammii0000xyff二平面汇交力系的平衡方程f4f1f3x三平面力偶系的平衡方程f5of2ym1m2m3四求解刚体系统平衡问题的方法和步骤1选取研究对象研究对象有多种选择一般先以整体为研究对象有时虽然不能求出全部未知约束力但可求出其中一个或几个未知力整体平衡与局部平衡某些问题中考虑整体平衡时未知约束力的数目多于平衡方程的数目此时需要将系统分开依次考虑每个构件的平衡则可求出全部未知约束力2分析研究对象受力画受力图对刚体系统作受力分析时要分清内力和外力严格根据约束的性质确定约束力注意作用力和反作用力3根据力系的类型列平衡方程选取适当的坐标轴和矩心以使方程中未知量个数最少尽可能每个方程中只有一个未知量4求解未知量分析和讨论计算结果组合梁结构由杆组合梁结构由杆ab固定端固定端cc处为辊轴支座
①对刚体系统作受力分析时要分清内力和外力； ②严格根据约束的性质确定约束力，注意作用力和反作用力；
（3）根据力系的类型列平衡方程（选取适当的坐标轴和
矩心，以使方程中未知量个数最少；尽可能每个方程中只有一 个未知量）
（4）求解未知量，分析和讨论计算结果
例题 3-7
组合梁结构由杆AB与BC在B处铰接而成。A处为 固定端，C处为辊轴支座。结构在DE段承受均布载荷 作用，载荷集度为q；E处作用有外加力偶，其力偶矩 为M。若q、l、M等均为已知。
FB = − FB′
5.作用和反作用定律
作用力和反作用力总是同时存在，同时消失，等 值、反向、共线，作用在相互作用的两个物体上．
六、受力分析方法和过程 画受力图的一般步骤：
（1）选取研究对象，确定分离体
必须明确研究对象（单个或整体、二力杆）
（2）画所有作用在分离体上的主动力
确定研究对象的受力数目
（3）画分离体的所有约束力
可以平移到其上任一点5三平面一般力系的简化结果xyf4f2f1f5f3oyxofrmomo称为力系对简化中心o的主矩momofiniirff1fr称为力系的主矢第第33章章静力学平衡问题静力学平衡问题注ab不垂直于x轴一平面一般力系的平衡方程1基本形式00xff0fmoy2二矩式0fxfm0bmf3三矩式mm0a注abc不共线00aff0cmfbbaxxcbammii0000xyff二平面汇交力系的平衡方程f4f1f3x三平面力偶系的平衡方程f5of2ym1m2m3四求解刚体系统平衡问题的方法和步骤1选取研究对象研究对象有多种选择一般先以整体为研究对象有时虽然不能求出全部未知约束力但可求出其中一个或几个未知力整体平衡与局部平衡某些问题中考虑整体平衡时未知约束力的数目多于平衡方程的数目此时需要将系统分开依次考虑每个构件的平衡则可求出全部未知约束力2分析研究对象受力画受力图对刚体系统作受力分析时要分清内力和外力严格根据约束的性质确定约束力注意作用力和反作用力3根据力系的类型列平衡方程选取适当的坐标轴和矩心以使方程中未知量个数最少尽可能每个方程中只有一个未知量4求解未知量分析和讨论计算结果组合梁结构由杆组合梁结构由杆ab固定端固定端cc处为辊轴支座
材料力学_范钦珊_习题参考解答
FP = 60 kN
OB
B F P 60kN
Ea
1 .2 m
A
FP
x
解：1.铝筒： u A − u B
=
−FPl AB Ea Aa
（其中 uA = 0）
As
A' 2.1m
Es
C FP = 60 kN
x
uB
=
60 ×103 ×1.2 ×103 70 ×103 ×1.10 ×10−3 ×106
= 0.935 mm
Mx1＝ Mx2 2．确定轴和薄壁管横截面上的最大剪应力 设轴受 T = 73.6N·m 时，相对扭转角为 ϕ0 ，于是，有
dφ0 = M x = T dx GIp1 GIp1
（a）
焊接后卸载，管承受扭转，其相对扭转角为 ϕ 2 ，轴上没有恢复的相对扭转角为 ϕ1 = ϕ0 − ϕ2 ，即
其中
ϕ1 + ϕ2 = ϕ0
×103 × 10 −6
= 95.5 MPa
σ BC
=
FN2 A2
=
4 × (50 + 30) ×103 π × 302 ×10−6
= 113 MPa
（2） ∆l = ∆l AB
+ ∆lBC
=
FN1l1 EA1
+ FN2l2 EA2
= 1.06 mm
2－3 长度 l＝1．2 m、横截面面积为 1．10×l0－3 m2 的铝制圆筒放置在固定的刚性块上；直 径 d＝15．0 mrn 的钢杆 BC 悬挂在铝筒顶端的刚性板上；铝制圆筒的轴线与钢杆的轴线重合。若在钢杆的 C 端施加轴向拉力 FP，且已知钢和铝的弹性模量分别为 Es＝200 GPa，Ea＝70 GPa；轴向载荷 FP＝60 kN， 试求钢杆 C 端向下移动的距离。
OB
B F P 60kN
Ea
1 .2 m
A
FP
x
解：1.铝筒： u A − u B
=
−FPl AB Ea Aa
（其中 uA = 0）
As
A' 2.1m
Es
C FP = 60 kN
x
uB
=
60 ×103 ×1.2 ×103 70 ×103 ×1.10 ×10−3 ×106
= 0.935 mm
Mx1＝ Mx2 2．确定轴和薄壁管横截面上的最大剪应力 设轴受 T = 73.6N·m 时，相对扭转角为 ϕ0 ，于是，有
dφ0 = M x = T dx GIp1 GIp1
（a）
焊接后卸载，管承受扭转，其相对扭转角为 ϕ 2 ，轴上没有恢复的相对扭转角为 ϕ1 = ϕ0 − ϕ2 ，即
其中
ϕ1 + ϕ2 = ϕ0
×103 × 10 −6
= 95.5 MPa
σ BC
=
FN2 A2
=
4 × (50 + 30) ×103 π × 302 ×10−6
= 113 MPa
（2） ∆l = ∆l AB
+ ∆lBC
=
FN1l1 EA1
+ FN2l2 EA2
= 1.06 mm
2－3 长度 l＝1．2 m、横截面面积为 1．10×l0－3 m2 的铝制圆筒放置在固定的刚性块上；直 径 d＝15．0 mrn 的钢杆 BC 悬挂在铝筒顶端的刚性板上；铝制圆筒的轴线与钢杆的轴线重合。若在钢杆的 C 端施加轴向拉力 FP，且已知钢和铝的弹性模量分别为 Es＝200 GPa，Ea＝70 GPa；轴向载荷 FP＝60 kN， 试求钢杆 C 端向下移动的距离。

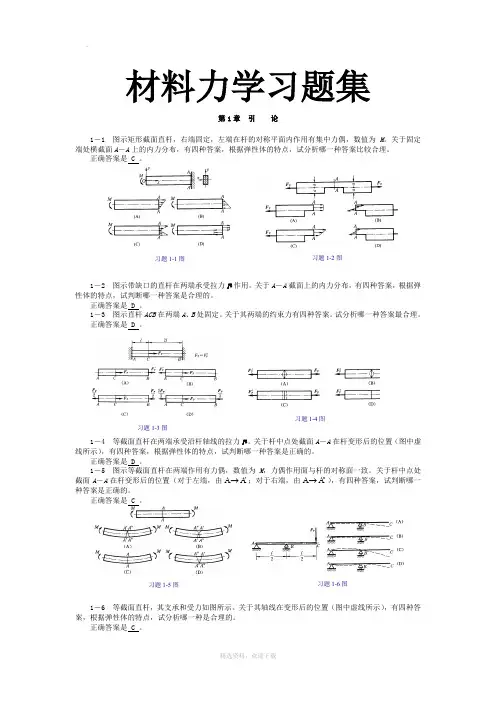

高教范钦珊材料力学习题集_【有答案】
习题1-1图 习题1-2图习题1-3图习题1-4图习题1-5图习题1-6图 材料力学习题集第1章 引 论1－1 图示矩形截面直杆，右端固定，左端在杆的对称平面内作用有集中力偶，数值为M 。
关于固定端处横截面A －A 上的内力分布，有四种答案，根据弹性体的特点，试分析哪一种答案比较合理。
正确答案是 C 。
1－2 图示带缺口的直杆在两端承受拉力F P 作用。
关于A －A 截面上的内力分布，有四种答案，根据弹性体的特点，试判断哪一种答案是合理的。
正确答案是 D 。
1－3 图示直杆ACB 在两端A 、B 处固定。
关于其两端的约束力有四种答案。
试分析哪一种答案最合理。
正确答案是 D 。
1－4 等截面直杆在两端承受沿杆轴线的拉力F P 。
关于杆中点处截面A －A 在杆变形后的位置（图中虚线所示），有四种答案，根据弹性体的特点，试判断哪一种答案是正确的。
正确答案是 D 。
1－5 图示等截面直杆在两端作用有力偶，数值为M ，力偶作用面与杆的对称面一致。
关于杆中点处截面A －A 在杆变形后的位置（对于左端，由A A '→；对于右端，由A A ''→），有四种答案，试判断哪一种答案是正确的。
正确答案是 C 。
1－6 等截面直杆，其支承和受力如图所示。
关于其轴线在变形后的位置（图中虚线所示），有四种答案，根据弹性体的特点，试分析哪一种是合理的。
正确答案是 C 。
习题2-1图习题2-2图习题2-3图习题2-4图ABABC)(ql 2lM QF QF 454141第2章 杆件的内力分析2－1 平衡微分方程中的正负号由哪些因素所确定？简支梁受力及Ox 坐标取向如图所示。
试分析下列平衡微分方程中哪一个是正确的。
（A ）)(d d Q x q x F =；Q d d F x M=； （B ）)(d d Q x q x F -=，Q d d F x M-=； （C ）)(d d Q x q x F -=，Q d d F x M=； （D ）)(d d Q x q x F =，Q d d F xM-=。
材料力学教学课件ppt作者范钦珊第一章材料力学概述
3. 常见组合变形的类型 ： （1） 斜弯曲 （2） 拉伸（压缩）与弯曲组合 （3） 偏心拉伸（压缩） （4） 弯扭组合
计算方法 ： 组合变形若忽略变形过程中各基本变形间的互相影
响，则可依据叠加原理计算。
1. 叠加原理 ：弹性范围小变形情况下，各荷载分别单独 作用所产生的应力、变形等互不影响，可叠加计算。
1.7.2、剪切
（1）受力特点：杆件受到一对大小相等、 方向相反、作用线互相平行且相距很近的横 向力的作用； （2）变形特点：受剪杆件的两部分沿外 力作用方向发生相对错动；
1.7.3、扭转
（1）受力特点：杆件受到一对大小相等、方 向相反、作用面垂直于杆轴的力偶作用；
（2）变形特点：杆件的任意两个横截面发生绕轴线的相对转动。
围绕某点作一个各边分别为 、 、 的正六面体。 正六面体的x方向在力的作用下, 产生了变形 ，线 段ab 沿x方向单位长度的平均变形量为 。
平均变形量的极限：
称为点a沿x方向的的线应变 或简称应变。
由于切应力的作用，正六面体的各棱边还会发生角度的改变,当 和 趋近于零时，ab和ad所夹直角的改变量的极限
3、广义虎克定律 只有 作用时
1.7 杆件受力与变形的基本形式
材料力学的主要研究对象
杆件：长度远大于横截面尺寸的构件。 等直杆：轴线为直线且沿轴线横截面不发生变化的杆件。
杆件变形的基本形式
1.7.1、拉伸或压缩
（1）受力特点：杆件受到一对大小相等、方向相 反、作用线与杆件轴线重合的力的作用。 （2）变形特点：杆件长度方向发生伸长或缩短。
上分布内力 的合力为 ，
上分布内力的平均集度为
；
当 趋近于零时
的极限
称为点K的全应力。
理论力学答案完整版(清华大学出版社)1
意二力杆和三力平衡汇交定理的应用。不能凭主观想象画约束力。
第一章力和约束 习题解答
1-1 求 图 示 空 间 汇 交 力 系 的 合 力 。 已 知 F1 = 100N ， F2 = 200N ， F3 = 300N ， F4 = 400N ,方向如图示。如果仅改变力 F4 的方向，能否使此力系成为平衡力系？为什么？
解：按合力投影定理计算合力在 x, y, z 轴上的投影： FRx = F1 cosϕ1 + F2 sin γ 2 cosϕ2 − F4 sin2 30o = 111.1 (N); FRy = F2 sin γ 2 sinϕ2 + F3 + F4 sin 30o cos30o
= 601.1 (N); FRz = −F1 sinϕ1 − F2 cosγ 2 sinϕ2 + F4 cos30o
题 1-9(a)图 （b）按三力平衡汇交定理画出整体的受力图，然后依次画出杆 CD、杆 AB、轮 D 的受力图。
题 1-9（b）图
5
（c）折杆 BC 为二力构件，约束力方向一定是沿着 BC 连线。因力偶只能与力偶平衡，所 以，铰链 A 和 B 处的约束力一定互相平行而组成力偶。
题 1-9（c）图 （d）图示结构中，杆 CE 为二力杆，其余杆件的受力按力偶平衡理论确定。
对 x, y, z 轴的力矩和，以及对坐标原点 O 的力矩和。
解：平面 abc 的法向量为 n = 1 i + 1 j + 1 k ，力偶矢为 ab c
M = Mn0 , 其中 i, j,k, n0 依次为 x, y, z, n 方向的单位向
量。力 F 表为 F = Fξ 0
其中ξ 0 为ξ = 1 (a i + b j) − ck 方向的单位向量。
第一章力和约束 习题解答
1-1 求 图 示 空 间 汇 交 力 系 的 合 力 。 已 知 F1 = 100N ， F2 = 200N ， F3 = 300N ， F4 = 400N ,方向如图示。如果仅改变力 F4 的方向，能否使此力系成为平衡力系？为什么？
解：按合力投影定理计算合力在 x, y, z 轴上的投影： FRx = F1 cosϕ1 + F2 sin γ 2 cosϕ2 − F4 sin2 30o = 111.1 (N); FRy = F2 sin γ 2 sinϕ2 + F3 + F4 sin 30o cos30o
= 601.1 (N); FRz = −F1 sinϕ1 − F2 cosγ 2 sinϕ2 + F4 cos30o
题 1-9(a)图 （b）按三力平衡汇交定理画出整体的受力图，然后依次画出杆 CD、杆 AB、轮 D 的受力图。
题 1-9（b）图
5
（c）折杆 BC 为二力构件，约束力方向一定是沿着 BC 连线。因力偶只能与力偶平衡，所 以，铰链 A 和 B 处的约束力一定互相平行而组成力偶。
题 1-9（c）图 （d）图示结构中，杆 CE 为二力杆，其余杆件的受力按力偶平衡理论确定。
对 x, y, z 轴的力矩和，以及对坐标原点 O 的力矩和。
解：平面 abc 的法向量为 n = 1 i + 1 j + 1 k ，力偶矢为 ab c
M = Mn0 , 其中 i, j,k, n0 依次为 x, y, z, n 方向的单位向
量。力 F 表为 F = Fξ 0
其中ξ 0 为ξ = 1 (a i + b j) − ck 方向的单位向量。
理论力学第1章-2
1 2 1 2 mv V x, y, z mv0 V x0 , y0 , z0 2 2 1 2 mv V x, y, z E 令 机械能 2
有
T V E C
机械能守 恒定律
动量守恒定律 角动量守恒定律 机械能守恒定律
p mv C1
F 0
F 0
则 F 为保守力
k 0 z Fz
Fz Fy 0 z y Fx Fz 0 x z Fx Fy 0 x y
即
i x Fx
j y Fy
证: 必要性 若要 W
J r p C2
1 2 mv V x, y, z E 2
以上3个守恒定律都是一阶微分方程，一般形式为
t; x, y, z; x, y, z C
牛顿第二定律是二阶微分方程，而守恒定律是一阶微分方 程，称为运动微分方程的第一积分或初积分，能量守恒也称 能量积分。用初积分比用运动方程来得简单。理论力学中求 初积分是非常重要的工作。
A i 1
A
功率
dW P F v dt
2. 能
概念 如果一个物体具有作功的能力或本领，我 们就说它具有一定的能量或能．
注意 能量是状态量，功是过程量，当能量发生 变化时，总有一定的功表现出来，所以说功是能量 变化的量度。
能量是最基本的物理量之一，在理论力学中只研究 机械能，它包括动能和势能。
非保守力 力所作的功与中间路径有关 耗散力 作功与路径有关，但它总是做负功而消耗能量
4. 保守力的充要
V V V i j k 这意味着 F V y z x
有
T V E C
机械能守 恒定律
动量守恒定律 角动量守恒定律 机械能守恒定律
p mv C1
F 0
F 0
则 F 为保守力
k 0 z Fz
Fz Fy 0 z y Fx Fz 0 x z Fx Fy 0 x y
即
i x Fx
j y Fy
证: 必要性 若要 W
J r p C2
1 2 mv V x, y, z E 2
以上3个守恒定律都是一阶微分方程，一般形式为
t; x, y, z; x, y, z C
牛顿第二定律是二阶微分方程，而守恒定律是一阶微分方 程，称为运动微分方程的第一积分或初积分，能量守恒也称 能量积分。用初积分比用运动方程来得简单。理论力学中求 初积分是非常重要的工作。
A i 1
A
功率
dW P F v dt
2. 能
概念 如果一个物体具有作功的能力或本领，我 们就说它具有一定的能量或能．
注意 能量是状态量，功是过程量，当能量发生 变化时，总有一定的功表现出来，所以说功是能量 变化的量度。
能量是最基本的物理量之一，在理论力学中只研究 机械能，它包括动能和势能。
非保守力 力所作的功与中间路径有关 耗散力 作功与路径有关，但它总是做负功而消耗能量
4. 保守力的充要
V V V i j k 这意味着 F V y z x
