滚动轴承代号
不同尺寸
a）
带防尘盖结构
b）
c）
机电技术应用专业
滚动轴承代号的构成
机电技术应用专业
（1）基本代号 表示轴承的基本类型、结构和尺寸。
轴承类型代号
轴承类型代号
机电技术应用专业
尺寸系列代号
由两位数字组成，前一位数字为宽（高）度 系列代号，后一位数字为直径系列代号。
机电技术应用专业
（3）滚动轴承代号示例
机电技术应用专业
练习
解释下列轴承代号的含义：
（1）6106 （2）3206 （3）7306B/P6 （3）N1306/C2
机电技术应用专业
本节结束、谢谢大家
机电技术应用专业
宽（高）度系列代号：表示内、外径相同而宽（高）
度不同的轴承系列。
直径系列代号：表示内径相同而具有不同外径的轴
承系列。
机电技术应用专业
对于向心轴承用宽度系列代号，代号有8、0、1、 2、3、4、5和6，宽度尺寸依次递增；对于推力轴承 用高度系列代号，代号有7、9、1和2，高度尺寸依 次递增。
宽度系列示意图
内径代号
一般由两位数字表示，并紧接在尺寸系列代号之后 标写。 内径d≥10 mm的滚动轴承内径代号
机电技术应用专业
（2）前置代号和后置代号
轴承代号的补充，只有在轴承的结构形状、尺寸、公
差、技术要求等有所改变时才使用，一般情况下可部分或
全部省略，其详细内容请查阅《机械设计手册》中相关标 准规定。
机电技术应用专业
直径系列代号有7、8、9、0、 1、2、3、4和5，其外径尺寸按 序由小到大排列。 在轴承代号中，轴承类型代 号和尺寸系列代号以组合代号的 形式表达。 在组合代号中，轴承类型代 号“0”省略不表示；除3类轴承 外，尺寸系列代号中的宽度系列 代号“0”省略不表示。
直径系列示意图
机电技术应用专业
深沟球轴承的滚动轴承类型代号
深沟球轴承的滚动轴承类型代号
深沟球轴承是一种常见的滚动轴承，具有简单结构、易于安装、适用范围广等特点。
在选择深沟球轴承时，需要了解其型号代号及其对应的参数。
以下是深沟球轴承常见的型号代号：
1. 6000系列：内径为10mm的深沟球轴承，代号为6000。
2. 6200系列：内径为10-100mm的深沟球轴承，代号为6200。
3. 6300系列：内径为10-150mm的深沟球轴承，代号为6300。
4. 6400系列：内径为10-200mm的深沟球轴承，代号为6400。
5. 6800系列：内径为10-95mm的深沟球轴承，代号为6800。
6. 6900系列：内径为10-160mm的深沟球轴承，代号为6900。
其中，内径越大，代号后面的数字也就越大，代号中的最后两位数字则表示轴承的宽度。
深沟球轴承的型号代号可以通过轴承外观上的标识、包装盒上的标识或者轴承说明书上的标识来查看。
了解深沟球轴承的型号代号有助于正确选择和使用轴承，保证轴承的性能和寿命。
- 1 -。
轴承代号及标记
滚动轴承的代号及标记国家标准《滚动轴承代号方法》(GB/T 272-1993)规定了滚动轴承代号，它用字母加数字来表示滚动轴承的结构、尺寸、公差等级、技术性能等特征。
滚动轴承代号用基本代号、前置代号和后置代号构成，排列如下：一、基本代号基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础。
一般常用的轴承代号用基本代号表示。
基本代号构成如下所示：1、类型代号用数字或字母表示，如下表所示。
代号轴承类型代号轴承类型0 双列角接触球轴承N 圆柱滚子轴承1调心球轴承双列或多列用字母NN表示2调心滚子轴承和推力调心滚子球轴承U 外球面球轴承3 圆锥滚子轴承QJ 四点接触球轴承4双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触球轴承8推力圆柱滚子轴承2、尺寸系列代号由轴承宽（高）度系列代号和直径系列代号组成，一般用两位数字表示（有时可省略其中一位）。
宽（高）度系列：是指内径（d）相同的轴承，对向心轴承配有不同宽度（B）的尺寸系列，代号有8、0、1、2、3、4、5、6，尺寸依次递增；对推力轴承配有不同高度（T）的尺寸系列，代号有7、9、1、2，尺寸依次递增。
直径系列：是指内径（d）相同的轴承配有不同外径（D）的尺寸系列，其代号有7、8、9、0、1、2、3、4、5，尺寸依次递增。
3、内径代号常见的轴承内径如表所示，其中表内未列入的轴承公称内径d为0.6－10或d=22\28\32或d≥500时，内径代号用公称内径毫米数值表示，内径与尺寸系列代号之间用“／”分开。
内径代号00 01 02 03 04-96轴承代号/mm 10 12 15 17 代号数字×5轴承基本代号示例：二、前置、后置代号前置、后置代号是轴承在结构形状、尺寸、公差、技术要求等有改变时，在轴承基本代号左右添加的补充代号。
前置代号用字母表示，后置代号用字母（或加数字）表示0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
滚动轴承代号
前言滚动轴承代号虽然只是表示轴承产品结构、尺寸、公差等级、技术特征等产品识别标记，但其通用性、易识别性和系统性对轴承产品的生产、管理和流通具有重要的作用，其中、通用性在国际贸易中的作用更为突出。
我国现行的轴承代号，绝大部分是沿用原苏联的七位数字代号系统。
这种代号系统从技术角度讲，有自己的优点。
但与国际上通用的轴承代号相比较，还有很多不足之处，主要表现在：对同一类型不同结构的轴承表示的数量有局限性；对于同一性质结构的改变，要有不同的结构数字代号表示，不便于记忆；其尺寸系列（直径系列、宽度系列）代号与国际代号不尽相同，个别代号甚至重复使用，具有多义性；就其使用范围讲，在国际上通用性差，有局限性，仅限于我国和原经互会组织成员国使用，在国际市场上影响力极小。
由此可见，它已经不能适应当代轴承日新月异的发展，妨碍了轴承及其配套的主机产品的国际经贸合作。
一般用途滚动轴承代号方法:一般用途滚动轴承代号，是用字母加数字来表示滚动轴承或其分部件（即零部件）的结构、尺寸、公差等级、技术性能等特征的产品符号。
本代号方法中引用了如下轴承外形尺寸标准。
凡标注了标准号的轴承代号，其轴承的外形尺寸即符合该标准的规定。
GB/T273.1 滚动轴承圆锥滚子轴承外形尺寸方案GB/T273.2 滚动轴承推力轴承外形尺寸方案GB/T273.3 滚动轴承向心轴承外形尺寸方案GB/T276 滚动轴承深沟球轴承外形尺寸GB/T281 滚动轴承调心球轴承外形尺寸GB/T283 滚动轴承圆柱滚子轴承外形尺寸GB/T285 滚动轴承双列圆柱滚子轴承外形尺寸GB/T288 滚动轴承调心滚子轴承外形尺寸GB/T292 向心轴承角接触球轴承外形尺寸GB/T293 滚动轴承锁口在内圈上的角接触球轴承外形尺寸GB/T294 向心轴承四点接触球轴承外形尺寸GB/T296 滚动轴承双列角接触球轴承外形尺寸GB/T297 滚动轴承圆锥滚子轴承外形尺寸GB/T299 滚动轴承双列圆锥滚子外形尺寸GB/T300 滚动轴承四列圆锥滚子轴承外形尺寸GB/T301 滚动轴承平底推力球轴承外形尺寸GB/T3882 外球面球轴承和偏心套外形尺寸GB/T4663 滚动轴承推力圆柱滚子轴承外形尺寸GB/T5859 滚动轴承推力调心滚子轴承外形尺寸GB/T6362 滚动轴承双向推力角接触球轴承代号的构成代号是由前置代号、基本代号和后置代号构成。
滚动轴承代号
滚动轴承代号根据我国国家标准GB ／T272－93《滚动轴承代号方法》和我国机械行业标准JB／T2974－93《滚动轴承代号方法的补充规定》，常用滚动轴承的代号由基本代号、前置代号和后置代号构成，其排列顺序如下：前置代号基本代号后置代号前置代号用字母表示，表示成套轴承的分部件即零部件或外圈形状的变化表示轴承的基本类型、结构和尺寸后置代号是用字母或字母与数字组合来表示轴承的内部结构，密封与防尘、套圈变形、保持架结构及材料公差等级、游隙及其他特性1、基本代号：基本代号由类型代号、尺寸系列代号和内径代号构成。
例：N 类型代号，圆柱滚子轴承尺寸系列代号为22内径代号，内径为50mm2210双列角接触球轴承，一般省略。
例：3215D调心球轴承。
例：1212调心滚子轴承和推力调心滚子轴承例：29214或22324CA圆锥滚子轴承。
例：30352双列深沟球轴承。
例：4213推力球轴承。
例：51128深沟球轴承。
例：6012角接触球轴承。
例：7207B推力圆柱滚子轴承。
例：89107圆柱滚子轴承。
例：NU307双列或多列圆柱滚子轴承。
例：NN3044四点接触球轴承。
例：QJ3072-Ⅱ、尺寸系列代号：尺寸系列代号由轴承的宽度(或高度)系列代号和直径系列代号组成。
滚动轴承备有各种尺寸规格，以适应主机不同大小的安装部位要求和载荷容量要求，这种尺寸规格经标准化定为尺寸系列，对于同一内径规格，备有多种不同的外径规格和宽度规格，即尺寸系列和宽度系列可供选择。
新代号旧代号新代号旧代号新代号旧代号新代号旧代号1正常15特宽53特宽36特宽60窄70窄71正常11正常12宽22宽23特宽33特宽34特宽44特宽45特宽58特窄86特宽60窄00窄71正常11正常12宽01)2宽23特宽33特宽34特宽44特宽48特窄85特宽50窄06特宽61正常10窄72宽02)1正常03特宽32宽20窄03特宽32宽24特宽4宽度系列9超轻90特轻1注:1)表示轻宽5；2）表示轻宽6。
知识点8：滚动轴承的结构、分类及其代号
第十讲——常用机件的特殊表示法知识点8：滚动轴承的结构、分类及其代号1.滚动轴承的结构和种类支承回转轴的部件称为轴承，按照回转件与固定件之间摩擦的形式，轴承可分为滑动轴承和滚动轴承两种。
滑动轴承的摩擦阻力较大，应用较少，没有标准化；滚动轴承由于结构紧凑、摩擦阻力很小，所以在机械工程上被广泛采用。
滚动轴承的种类很多，几种常用的滚动轴承如下。
滚动轴承的结构主要由外圈、内圈、滚动体和隔离圈等部分组成。
滚动轴承与其他零件装配时，在一般情况下，其外圈装在机座的轴承孔内，固定不动，而内圈则装在回转轴上，与轴一起转动。
滚动轴承是标准件，其结构型式、特点、承载能力、类型和内径尺寸等均采用代号来表示。
轴承代号由基本代号、前置代号和后置代号构成，其中基本代号是表示滚动轴承的基础。
轴承代号的排列顺序是：前置代号、基本代号、后置代号。
(1)基本代号：由轴承类型代号、尺寸系列代号和内径代号构成，其排列顺序是：轴承类型代号、尺寸系列代号、内径代号a.轴承类型代号b.尺寸系列代号由轴承的宽(高)度系列代号和直径系列代号组合而成，用两位数字来表示。
它的主要作用是区别内径相同而宽度和外径不同的轴承。
c.内径代号表示轴承的公称内径，一般用两位阿拉伯数字表示，代号数字即为轴承内径。
公称内径为10-495mm的滚动轴承比较常用，但与尺寸系列之间用“/”分开，如深沟球轴承62/22 内径d=22mm；推力球轴承511/500 内径d=500mm。
(2)前置和后置代号是补充代号，是轴承在结构形状、尺寸、公差、技术要求等有改变时，在其基本代号左右添加的代号。
前置代号用字母表示，后置代号用字母(或加数字)表示。
滚动轴承的代号示例例1 深沟球轴承6206 规定标记为：轴承6206GB276-93，基本代号示例为：6 2 06表示轴承内径，d=6×5=30mm表示轴承尺寸系列代号，“0(2)”表示宽度系列代号0直径系列代号2，“0”常省略不标注表示轴承类型，“6”表示深沟球轴承例2 推力球轴承51107 规定标记为：轴承51107GB301-95，基本代号示例为：5 11 07表示轴承内径，d=7×5=35mm表示轴承尺寸系列代号，“11”表示高度系列代号1，直径系列代号1表示轴承类型，“5”表示推力球轴承知识点8：滚动轴承的结构、分类及其代号。

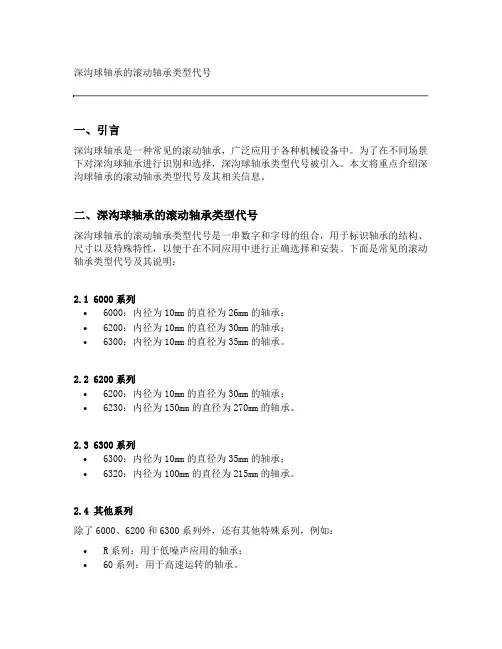

深沟球轴承的滚动轴承类型代号
深沟球轴承的滚动轴承类型代号一、引言深沟球轴承是一种常见的滚动轴承，广泛应用于各种机械设备中。
为了在不同场景下对深沟球轴承进行识别和选择，深沟球轴承类型代号被引入。
本文将重点介绍深沟球轴承的滚动轴承类型代号及其相关信息。
二、深沟球轴承的滚动轴承类型代号深沟球轴承的滚动轴承类型代号是一串数字和字母的组合，用于标识轴承的结构、尺寸以及特殊特性，以便于在不同应用中进行正确选择和安装。
下面是常见的滚动轴承类型代号及其说明：2.1 6000系列•6000：内径为10mm的直径为26mm的轴承；•6200：内径为10mm的直径为30mm的轴承；•6300：内径为10mm的直径为35mm的轴承。
2.2 6200系列•6200：内径为10mm的直径为30mm的轴承；•6230：内径为150mm的直径为270mm的轴承。
2.3 6300系列•6300：内径为10mm的直径为35mm的轴承；•6320：内径为100mm的直径为215mm的轴承。
2.4 其他系列除了6000、6200和6300系列外，还有其他特殊系列，例如：•R系列：用于低噪声应用的轴承；•60系列：用于高速运转的轴承。
三、深沟球轴承类型代号的解读深沟球轴承类型代号由数字和字母组成，每个数字和字母代表着不同的含义。
以下是对深沟球轴承类型代号的解读：3.1 第一位数字•6：代表深沟球轴承。
3.2 第二位数字•0、2、3等：代表轴承的系列。
3.3 第三位数字•0、2、3等：代表轴承的尺寸。
3.4 其他数字和字母•具体含义根据不同系列和尺寸的轴承而定，可以表达轴承的特殊特性和特殊版本。
四、深沟球轴承类型代号的应用深沟球轴承类型代号在选择和安装轴承时起到了重要的作用。
通过了解轴承类型代号的含义，可以在不同设备中正确选择和使用合适的轴承，以达到最佳的性能和寿命。
五、深沟球轴承的安装和维护深沟球轴承的正确安装和维护对于轴承性能的发挥和寿命的延长非常重要。
以下是深沟球轴承的安装和维护步骤：5.1 安装步骤1.准备工作：清洁工作区域，检查轴承和轴承座是否有损坏。
常用滚动轴承的类型及其代号
常用滚动轴承的类型及其代号一、前言滚动轴承是机械设备中常见的一种轴承类型，它可以承受较大的径向和轴向负载，并且具有较高的旋转精度和稳定性。
常用的滚动轴承类型有很多种，每种类型都有其特点和适用范围。
本文将介绍常用的滚动轴承类型及其代号。
二、球形滚子轴承1. 代号：2XXX2. 特点：球形滚子轴承是最常见的滚动轴承之一，其内圈和外圈之间采用球形滚子作为滚动体，可以在较大的径向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：球形滚子轴承适用于需要支持较大径向负载和一定程度的轴向负载的机械设备，如汽车、电机、冶金机械等。
三、圆锥滚子轴承1. 代号：3XXX2. 特点：圆锥滚子轴承是一种能够同时支持径向和轴向负载的滚动轴承，其内圈和外圈之间采用圆锥形滚子作为滚动体，可以在较大的径向和轴向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：圆锥滚子轴承适用于需要支持较大径向和轴向负载的机械设备，如汽车、飞机、重型机械等。
四、圆柱滚子轴承1. 代号：4XXX2. 特点：圆柱滚子轴承是一种能够支持较大径向负载的滚动轴承，其内圈和外圈之间采用圆柱形滚子作为滚动体，可以在较大的径向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：圆柱滚子轴承适用于需要支持较大径向负载的机械设备，如重型机械、冶金设备等。
五、角接触球轴承1. 代号：7XXX2. 特点：角接触球轴承是一种能够同时支持径向和轴向负载的滚动轴承，其内圈和外圈之间采用球形滚子作为滚动体，可以在较大的径向和轴向负载下工作，并且具有较高的旋转精度和稳定性。
3. 应用范围：角接触球轴承适用于需要支持较大径向和轴向负载的机械设备，如机床、电机、汽车等。
六、推力球轴承1. 代号：5XXX2. 特点：推力球轴承是一种能够支持较大轴向负载的滚动轴承，其内圈和外圈之间采用球形滚子作为滚动体，可以在较大的轴向负载下工作，并且具有较高的旋转精度和稳定性。
滚动轴承代号的含义
滚动轴承代号的含义摘要：1.滚动轴承的定义与作用2.滚动轴承代号的组成与解读3.滚动轴承代号中的字母和数字含义4.滚动轴承型号举例及解析5.如何根据需求选择合适的滚动轴承正文：滚动轴承是机械设备中常用的一种轴承类型，它具有承受径向和轴向联合载荷的能力，广泛应用于各类工程机械、汽车、风力发电等领域。
滚动轴承的代号包含了丰富的信息，可以帮助工程师快速了解轴承的性能和参数。
一、滚动轴承的定义与作用滚动轴承是一种利用滚珠或滚子在内圈和外圈之间滚动来实现旋转的轴承。
它具有摩擦系数低、承载能力高、刚性好、抗磨损性能优越等特点。
滚动轴承的作用是降低摩擦、减小磨损，保证机械设备的正常运行。
二、滚动轴承代号的组成与解读滚动轴承代号由基本代号、前置代号和后置代号三部分组成。
基本代号表示轴承的类型、尺寸和结构；前置代号表示轴承的系列；后置代号表示轴承的特殊性能和附属部件。
三、滚动轴承代号中的字母和数字含义1.字母：表示轴承类型，如：CC表示球轴承，CD表示滚子轴承。
2.数字：表示轴承尺寸，如：6表示内径为6mm，16表示外径为16mm。
3.字母和数字组合：表示轴承的结构，如：68表示内圈无挡边，69表示外圈无挡边。
四、滚动轴承型号举例及解析以一款内径为6mm、外径为16mm、宽度为12mm的球轴承为例，其型号为6816。
其中，“68”表示轴承类型为内圈无挡边的球轴承，“16”表示轴承尺寸为直径16mm，“12”表示轴承宽度为12mm。
五、如何根据需求选择合适的滚动轴承1.根据负载大小选择轴承类型：轻载选球轴承，重载选滚子轴承。
2.根据转速要求选择轴承精度：高速选高精度轴承，低速选普通精度轴承。
3.根据安装空间选择轴承尺寸和结构：空间受限选小型轴承，空间充足选大型轴承。
4.根据工作环境选择轴承材料和防护措施：恶劣环境选不锈钢轴承，易受冲击选带挡边轴承。
滚动轴承基本代号
滚动轴承基本代号
1、内径代号：右起第一、二位数字，00、01、0
2、03表示10、12、15、17mm内径，04
以后是5的倍数
2、直径系列：右起第三位数，代号为7、8、9、0、1、2、
3、
4、5，外径尺寸依次递增。
3、宽度系列：右起第四位数，代号为8、0、1、2、3、
4、
5、6，宽度依次递增，多数轴承
在代号中不标出代号0，但调心滚子轴承（20000）和圆锥滚子轴承（30000），应标出0。
直径系列和宽度系列代号统称尺寸系列代号
4、轴承类型代号：右起第五位数字或字母表示
后置代号
1、内部结构代号：表示同一类型轴承不同的内部结构，用字母紧跟基本代号，角接触球轴
承15度、25度、40度分别用C、AC、B表示
2、轴承公差等级，代号为/P2、/P4、/P5、/P6（/P6x）、/P0共5个级别，等级依次高到低，
6x仅用于圆锥滚子轴承，0级为普通级，不标注
3、常用轴承径向游隙系列：代号为/C1、/C2、/C0、/C3、/C
4、/C5共6个组别，0组游隙
是常用游隙组别，在轴承代号中不标出。
滚动轴承的尺寸系列代号
滚动轴承的尺寸系列代号
1. 6000系列，内径从10mm到200mm不等，适用于一般工业设备和机械。
2. 6200系列，内径从10mm到100mm不等，适用于较高速度和较高温度下的工作环境。
3. 6300系列，内径从10mm到150mm不等，适用于承受较大载荷和较高速度的工作环境。
4. 6400系列，内径从10mm到200mm不等，适用于承受较大径向和轴向载荷的工作环境。
5. 6800系列，内径从10mm到200mm不等，适用于一些特殊的轴承应用。
此外，还有其他一些特殊用途的滚动轴承尺寸系列代号，如超薄型轴承系列、角接触球轴承系列等。
这些尺寸系列代号的设定，有利于轴承的标准化和通用化，方便用户选择和替换轴承，也有利于轴承制造商进行生产和管理。
总的来说，滚动轴承的尺寸系列代
号是根据其内径尺寸和特定用途进行编码的，用户可以根据实际需求选择合适的轴承型号。
