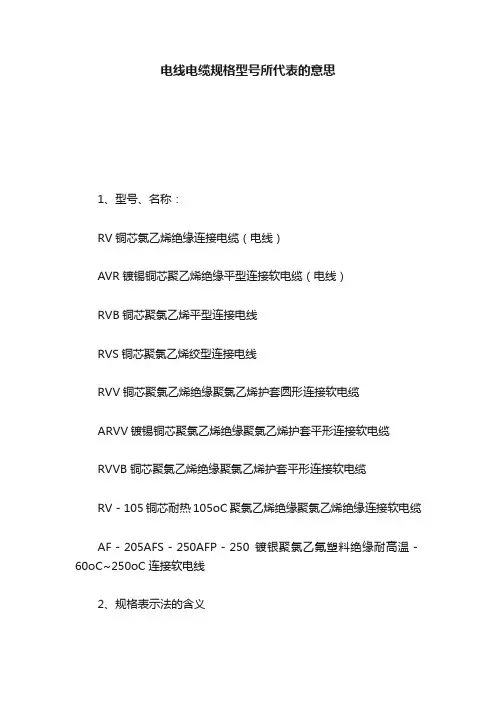

电缆型号符号含义及常用电缆截面积大小概要
电线电缆规格型号所代表的意思
电线电缆规格型号所代表的意思
1、型号、名称：
RV铜芯氯乙烯绝缘连接电缆（电线）
AVR镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）
RVB铜芯聚氯乙烯平型连接电线
RVS铜芯聚氯乙烯绞型连接电线
RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线
2、规格表示法的含义
规格采用芯数、标称截面和电压等级表示
①单芯分支电缆规格表示法：
同一回路电缆根数＊（1*标称截面）， 0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV
②多芯绞合型分支电缆规格表示法：
同一回路电缆根数＊标称截面， 0.6/1KV，
如：4**185+1*95 0.6/1KV
电线电缆规格型号说明：
注：
B（B）——第一个字母表示布线，第二个字母表示玻璃丝编制。
V（V）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套。
L（L）——铝，无L则表示铜
F（F）——复合型
R——软线
S——双绞X——绝缘橡胶。
电力电缆型号各符号含义
表中“外护层”型号,系按国家标准护套
电力电缆
全型
号表示示
例
外护套
号的含义
含义旧型号双钢带铠装聚氯乙烯外套22.29
双钢带铠装聚乙烯外套30.130
单细圆钢丝铠装聚氯乙烯外套50.15
单细圆钢丝铠装聚乙烯外套5.15
单粗圆钢丝铠装
59.25
单粗圆钢丝铠装聚氯乙烯外套
粗圆钢丝铠装聚乙烯外套
双粗圆钢丝铠装纤维外套
双钢第一单粗圆钢丝铠装
包裸钢带铠装电力电缆
120表示:线芯额定截面积/㎜²
B/T 2952-1989规定
项目型号含义旧型号项目型号Z油浸纸绝缘Z22
V聚氯乙烯绝缘V23
YJ交联聚氯乙烯绝缘YJ32
X橡胶绝缘X33
L铝芯L41
T铜芯T42
Q铅包Q43
L铝包L441
V聚氯乙烯护套V241
P滴流式P
D不滴流式D
F分相铅包式F
02聚氯乙烯套
03聚乙烯套1,11
备注
ZLQ20-1000-3×120
ZLQ20表示:铝心纸绝缘包裸钢带铠装电力电缆
电缆规格型号及表示含义
电缆规格型号及表示含义Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线 B-绝缘线 C-船用电缆K-控制电缆 N-农用电缆 R-软线U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型 ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃 WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料 YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套 Y-聚乙烯料N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽L-棉纱编织涂蜡克 Q-铅包5）特征代号B-扁平型 R-柔软C-重型 Q-轻型G-高压 H-电焊机用S-双绞型6）铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电缆符号及意义
电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。
V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。
说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。
这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。
YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。
电缆符号及意义
电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。
V就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。
说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。
这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。
YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y----聚乙烯J-----交联V----聚氯乙烯护套【芯数】单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等【规格】1.5平方到240平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。
电缆型号符号含义及常用电缆截面积大小
电缆型号符号含义及常用电缆截面积大小公司用的电缆:ZR-YJV阻燃型交联聚乙烯绝缘,聚氯乙烯护套电力电缆(ZR阻燃型,YJ交联聚氯乙烯绝缘,V聚氯乙烯护套电力线的标称截面积有:10、16、25、35、50、70、95、120、150, 185、200、240、250、300、400、500mm2由前面14种电缆并接而得到的常用截面积还有:370(2×185、400 (2×200、480(2×240、500(2×250、600(2×300、720(3×240、750(3×250、800(4×200、900(3×300960(4×240、1000(4×250、1200(4×300、1250(5×250、1500(5×300、1800mm2(6×300mm2。
1、 VV:聚氯乙烯绝缘,聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方,但不能承受机械外力作用。
如需承受机械外力作用加绕钢带铠装。
2、 YJV:交联聚乙烯绝缘,聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中,可经受一定的敷设牵经,但电缆不能承受外力作用,单芯电缆不允许敷设在磁性材料管道中。
如需承受机械外力作用加绕钢带铠装。
3、 ZR-VV:阻燃聚氯乙烯绝缘,聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方,但不能承受机械外力作用。
如需承受机械外力作用加绕钢带铠装。
特点:在明火燃烧的情况下,移走火源,≤12s自动熄灭。
4、 ZR-YJV:阻燃交联聚乙烯绝缘,聚氯乙燃护套电力电缆可敷设在室内、隧道内及管道中,可经受一定的敷设牵引,但电缆不能承受外力作用,单芯电缆不允许敷设在磁性材料管道中。
如需承受机械外力作用加绕钢带铠装。
特点:在明火燃烧的情况下,移走火源,≤12s自动熄灭。
电线电缆规格型号说明及含义
电线电缆规格型号说明及含义Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】电线电缆规格型号说明及含义] []电线电缆规格型号说明型号名称用途BX（BLX）BXF（BLXF）BXR 铜（铝）芯橡皮绝缘线铜（铝）芯氯丁橡皮绝缘线铜芯橡皮绝缘软线适用交流500V及以下或直流1000V及以下的电气设备及照明装置之用BV（BLV）BVV（BLVV）BVVB（BLVVB）BVRBV-105铜（铝）芯聚氯乙烯绝缘线铜（铝）芯聚氯乙烯绝缘氯乙烯护套圆形电线铜（铝）芯聚氯乙烯绝缘氯乙烯护套平形电线铜（铝）芯聚氯乙烯绝缘软线铜芯耐热105°C聚氯乙烯绝缘软线适用于各种交流、直流电器装置，电工仪表、仪器，电讯设备，动力及照明线路固定敷设之用RV RVB RVS RV-105 RXS RX 铜芯聚氯乙烯绝缘软线铜芯聚氯乙烯绝缘平行软线铜芯聚氯乙烯绝缘绞型软线铜芯耐热105°C聚氯乙烯绝缘连接软电线铜芯橡皮绝缘棉纱编织绞型软电线铜芯橡皮绝缘棉纱编织圆型软电线适用于各种交流、直流电器、电工仪表、家用电器、小型电动工具、动力及照明装置的连接B（B）——第一个字母表示布线，第二个字母表示玻璃丝编制；V（V）——第一个字母表示聚乙烯（塑料）绝缘，第二个字母表示聚乙烯护套；L（L）——铝，无L则表示铜；F（F）——复合型；R——软线；S——双绞；X——绝缘橡胶电缆型号含义外护层代号含义常见电缆型号说明及用途型号名称用途铜芯NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。
NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。
电缆型号符号含义及常用电缆截面积大小概要
电缆型号符号含义及常用电缆截面积大小公司用的电缆:ZR-YJV阻燃型交联聚乙烯绝缘,聚氯乙烯护套电力电缆(ZR阻燃型,YJ交联聚氯乙烯绝缘,V聚氯乙烯护套电力线的标称截面积有:10、16、25、35、50、70、95、120、150, 185、200、240、250、300、400、500mm2由前面14种电缆并接而得到的常用截面积还有:370(2×185、400 (2×200、480(2×240、500(2×250、600(2×300、720(3×240、750(3×250、800(4×200、900(3×300960(4×240、1000(4×250、1200(4×300、1250(5×250、1500(5×300、1800mm2(6×300mm2。
1、 VV:聚氯乙烯绝缘,聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方,但不能承受机械外力作用。
如需承受机械外力作用加绕钢带铠装。
2、 YJV:交联聚乙烯绝缘,聚氯乙烯护套电力电缆可敷设在室内、隧道内及管道中,可经受一定的敷设牵经,但电缆不能承受外力作用,单芯电缆不允许敷设在磁性材料管道中。
如需承受机械外力作用加绕钢带铠装。
3、 ZR-VV:阻燃聚氯乙烯绝缘,聚氯乙烯护套电力电缆可敷设在室内、隧道、电缆沟、管道、易燃及严重腐蚀的地方,但不能承受机械外力作用。
如需承受机械外力作用加绕钢带铠装。
特点:在明火燃烧的情况下,移走火源,≤12s自动熄灭。
4、 ZR-YJV:阻燃交联聚乙烯绝缘,聚氯乙燃护套电力电缆可敷设在室内、隧道内及管道中,可经受一定的敷设牵引,但电缆不能承受外力作用,单芯电缆不允许敷设在磁性材料管道中。
如需承受机械外力作用加绕钢带铠装。
特点:在明火燃烧的情况下,移走火源,≤12s自动熄灭。
