三菱电梯 GPS--3 维修资料
三菱电梯GPS-3电路板讲解
三菱电梯GPS-3电路板讲解KCD-70X主板主要的芯片由一片主控CPU(CC：AM386)四片RAM(SOPRAM：TC55257/32K×8=256K)两片FLASH闪存(TSOP：MBM29F400BA/256K×16=4M)一片双ROM(M88421)，一片由三菱公司专门开发的专用大规模集成电路(AML：UPD97223GN)，一片专用的串行通信处理大规模集成电路(CL：UPD96136GD)及大量的数字集成电路(如：HC245，HC244，HC240~等)及阻容原件等主成。
下面对各个部分的IC及电路进行详细的讲解。
一主控CPU及各总线; 1：其实我们可以这样来理解电梯主板，实际上就是一台专用的电脑(计算机)它也有自己的CPU(型号：AM386)它是主板的大脑，用来对电梯的各种状态进行运算及处理，在通过总线把处理结果传输到专用芯片AML(UPD97223GN)的输出口及变频部分来执行指令。
主控CPU与各部分电路的连接主要是通过数据总线(CDBUS，CD0~CD15和BCDBUS， p; BCD0~BCD15)地址总线(CABUS：CA1~CA19)控制总线(C CNT)这几条总线来连接的。
电梯大部分的数据多是通过BCDBUS这条数据总线在控制总线的控制协调下分时交替传输的。
在图纸中可以看到很多总线，特别是以CDBUS结尾的数据总线如BCDBUS，ZCDBUS，FCD BUS等它们多是从CDBUS数据总线中通过一片或两片双向数据收发器ABT245F扩展出来的。
CD是16位I/O高速总线通过IC4E，IC5E(ABT245F)在控制总线(CCNTBUS)中的DENL(BCDBUS总线使能控制端)来控制BCD与CD总线的连接和断开，DENL为L(低电平)时连接两条总线，另一条线是WHRL它是用来控制BCD和CD总线之间数据的流动方向。
印板上的大部分数据多是通过BCD总线来传输的。

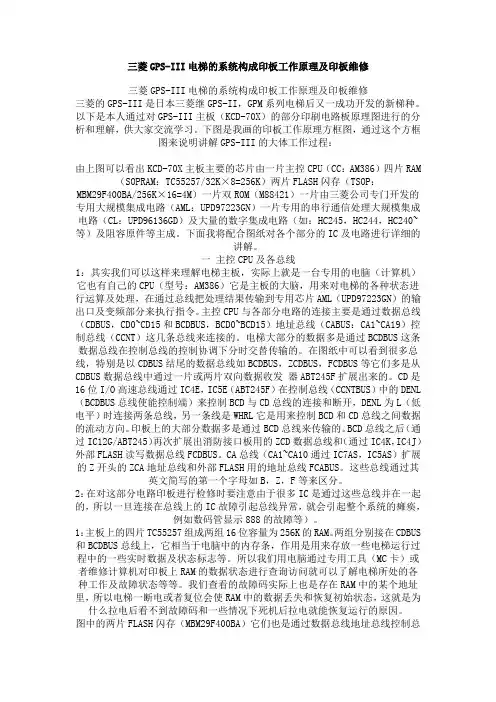

三菱GPS-III电梯的系统构成印板工作原理及印板维修
三菱GPS-III电梯的系统构成印板工作原理及印板维修三菱GPS-III电梯的系统构成印板工作原理及印板维修三菱的GPS-III是日本三菱继GPS-II，GPM系列电梯后又一成功开发的新梯种。
以下是本人通过对GPS-III主板（KCD-70X）的部分印刷电路板原理图进行的分析和理解，供大家交流学习。
下图是我画的印板工作原理方框图，通过这个方框图来说明讲解GPS-III的大体工作过程：由上图可以看出KCD-70X主板主要的芯片由一片主控CPU（CC：AM386）四片RAM （SOPRAM：TC55257/32K×8=256K）两片FLASH闪存（TSOP：MBM29F400BA/256K×16=4M）一片双ROM（M88421）一片由三菱公司专门开发的专用大规模集成电路（AML：UPD97223GN）一片专用的串行通信处理大规模集成电路（CL：UPD96136GD）及大量的数字集成电路（如：HC245，HC244，HC240~等）及阻容原件等主成。
下面我将配合图纸对各个部分的IC及电路进行详细的讲解。
一主控CPU及各总线1：其实我们可以这样来理解电梯主板，实际上就是一台专用的电脑（计算机）它也有自己的CPU（型号：AM386）它是主板的大脑，用来对电梯的各种状态进行运算及处理，在通过总线把处理结果传输到专用芯片AML（UPD97223GN）的输出口及变频部分来执行指令。
主控CPU与各部分电路的连接主要是通过数据总线（CDBUS，CD0~CD15和BCDBUS，BCD0~BCD15）地址总线（CABUS：CA1~CA19）控制总线（CCNT）这几条总线来连接的。
电梯大部分的数据多是通过BCDBUS这条数据总线在控制总线的控制协调下分时交替传输的。
在图纸中可以看到很多总线，特别是以CDBUS结尾的数据总线如BCDBUS，ZCDBUS，FCDBUS等它们多是从CDBUS数据总线中通过一片或两片双向数据收发器ABT245F扩展出来的。
三菱GPSIII调试全资料(精)
目录第一章：三菱GPS-III电梯主板要领图 (2)第二章：主板（P1板）显示及功能说明 (3)第一节：七段数码管的显示说明 (3)第二节：功能设定 (4)一．各设定开关说明 (4)二．各项功能设定 (6)1.称量操作 (6)2.查询大致故障 (6)3.查询详细故障（GPS-III详细故障码） (8)4.查询逻辑数据（FF/00）值 (13)5.查询数值数据 (14)6.数据设定（16位开关0~F信号） (15)7.数据设定（数值数据） (16)8.查询软件版本等信息 (17)第三章：GPS-III门机板设定及显示说明 (18)第四章：三菱VFCL电梯主系统简介 (22)第五章：GPS-III元件代号说明 (23)第六章：三菱GPS系列电梯功能代码对照表 (26)三菱GPS-III电梯主板要领图印板名称检验插针功能KCD-70X (P1板) VCHR 复位回路输出信号CU 电源R相的DC-CT反馈信号的检验端子CV 电源S相的DC-CT反馈信号的检验端子IU 电源U相的DC-CT反馈信号的检验端子IV 电源V相的DC-CT反馈信号的检验端子KCD-70X 板（P1板）显示及功能设定说明一．七段数码管的显示说明： 1. 七段数码管示意图：7SEG3 7SEG2 7SEG17SEG3右下有一小点。
2. 七段数码管的三种显示状态：(A).楼层显示---三个数码管共同显示，正常运行时状态。
显示如 F 09 ( F 右下无小点）(B).状态显示+VFDLA 相应功能 /层楼显示---状态显示指7SEG3的显示，右下小点亮为标志。
操作后（如CPU 复位，系统上电，开关参数重新设定）的显示。
须经24小时后，才能再恢复到“楼层显示”的静止“F ”标志。
注：(A),(B)项中的楼层显示都以下端站为01层开始，与实际层号可能不相符，且都为闪烁显示。
状态显示(7SEG3)（C ）.数据显示---错误代码、数据查询或设定时的显示。
GPS-3故障代码
十三， 将MON1不变，把MON0旋转到D位置。称重值表示
十四， 将MON1不变，把MON0旋转到E位置。TSD偏差数据检查
十五， 将MON1不变，把MON0旋转到F位置。TSD动作点检查。
2． 将MON1旋转到1位置，将MON0旋转到0位置时的显示结果如下：
显示结果：----E20 没有异常
----E2189回路异常检出《SW-E89》
----E22 紧急停止运行记录2次《SW-EST2》
----E23 系统异常《ST-SYER》
----E24 回复后在尝试检出《ST-RSRQH》
----E25 集极驱动板异常《SS-GDFH》
显示结果----E0没有故障
------E1速度异常过低时检出《SW-TGBL》 -----源自E2速度过大是检出《SW-TGBH》
------E3逆转是检出《SW-TGBR》
------E4AST异常时检出《SW-AST》
------E5逆变器过电流时检出《SS-LOCFO》
------E6整流器过电流检出《SS-COVH》
----E75 SLC-WDT4次异常检出
----E76 SLC-WDT3次异常检出
九．将MON1旋转到1位置，将MON0旋转到9位置时的显示结果如下：
显示结果：----E90 没有异常
----E92 电流负荷过大《SD-OCR》
----E93 不能再启动《SD-DNRS》
----E94 MELD负荷过大时检出《SD-SLTI》
----E56 模式与测速比有偏差〈SD-PTC〉
----E57 手动模式时电流负荷过大〈SD-HRT〉

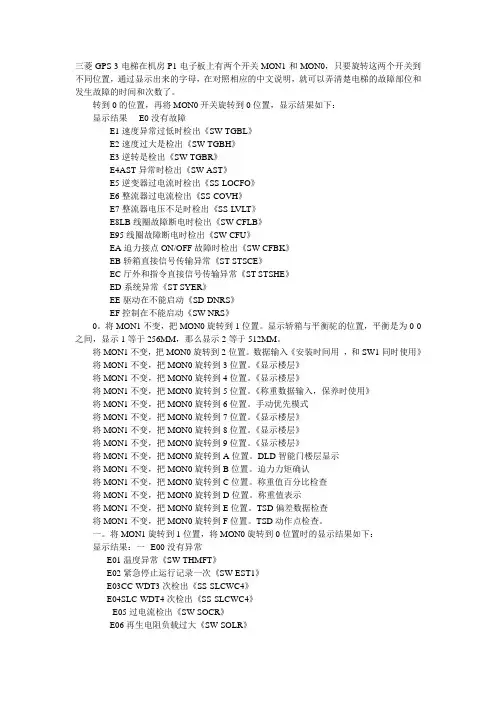

三菱GPS--3电梯故障查询表完整版
三菱GPS-3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》0。
将MON1不变，把MON0旋转到1位置。
显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM，那么显示2等于512MM。
将MON1不变，把MON0旋转到2位置。
数据输入《安装时间用，和SW1同时使用》将MON1不变，把MON0旋转到3位置。
《显示楼层》将MON1不变，把MON0旋转到4位置。
《显示楼层》将MON1不变，把MON0旋转到5位置。
《称重数据输入，保养时使用》将MON1不变，把MON0旋转到6位置。
手动优先模式将MON1不变，把MON0旋转到7位置。
《显示楼层》将MON1不变，把MON0旋转到8位置。
《显示楼层》将MON1不变，把MON0旋转到9位置。

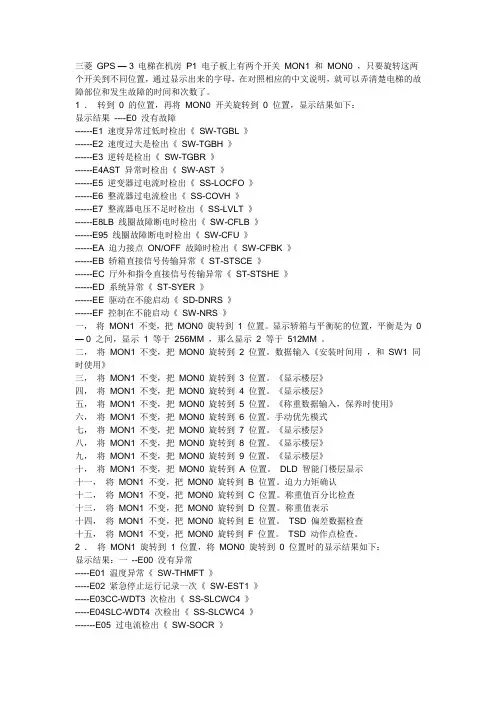

三菱电梯 GPS--3 维修资料
三菱GPS — 3 电梯在机房P1 电子板上有两个开关MON1 和MON0 ，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
1 ．转到0 的位置，再将MON0 开关旋转到0 位置，显示结果如下：显示结果----E0 没有故障------E1 速度异常过低时检出《SW-TGBL 》------E2 速度过大是检出《SW-TGBH 》------E3 逆转是检出《SW-TGBR 》------E4AST 异常时检出《SW-AST 》------E5 逆变器过电流时检出《SS-LOCFO 》------E6 整流器过电流检出《SS-COVH 》------E7 整流器电压不足时检出《SS-LVLT 》------E8LB 线圈故障断电时检出《SW-CFLB 》------E95 线圈故障断电时检出《SW-CFU 》------EA 迫力接点ON/OFF 故障时检出《SW-CFBK 》------EB 轿箱直接信号传输异常《ST-STSCE 》------EC 厅外和指令直接信号传输异常《ST-STSHE 》------ED 系统异常《ST-SYER 》------EE 驱动在不能启动《SD-DNRS 》------EF 控制在不能启动《SW-NRS 》一，将MON1 不变，把MON0 旋转到1 位置。
显示轿箱与平衡驼的位置，平衡是为0 — 0 之间，显示1 等于256MM ，那么显示2 等于512MM 。
二，将MON1 不变，把MON0 旋转到2 位置。
数据输入《安装时间用，和SW1 同时使用》三，将MON1 不变，把MON0 旋转到3 位置。
《显示楼层》四，将MON1 不变，把MON0 旋转到4 位置。
《显示楼层》五，将MON1 不变，把MON0 旋转到5 位置。
《称重数据输入，保养时使用》六，将MON1 不变，把MON0 旋转到6 位置。
三菱电梯维修资料
三菱电梯维修资料三菱电梯GPS--3维修资料三菱GPS--3电梯故障查询表三菱GPS—3电梯在机房P1电子板上有两个开关MON1和MON0，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
1．转到0的位置，再将MON0开关旋转到0位置，显示结果如下：显示结果----E0没有故障------E1速度异常过低时检出《SW-TGBL》------E2速度过大是检出《SW-TGBH》------E3逆转是检出《SW-TGBR》------E4AST异常时检出《SW-AST》------E5逆变器过电流时检出《SS-LOCFO》------E6整流器过电流检出《SS-COVH》------E7整流器电压不足时检出《SS-LVLT》------E8LB线圈故障断电时检出《SW-CFLB》------E95线圈故障断电时检出《SW-CFU》------EA迫力接点ON/OFF故障时检出《SW-CFBK》------EB轿箱直接信号传输异常《ST-STSCE》------EC厅外和指令直接信号传输异常《ST-STSHE》------ED系统异常《ST-SYER》------EE驱动在不能启动《SD-DNRS》------EF控制在不能启动《SW-NRS》一，将MON1不变，把MON0旋转到1位置。
显示轿箱与平衡驼的位置，平衡是为0—0之间，显示1等于256MM，那么显示2等于512MM。
二，将MON1不变，把MON0旋转到2位置。
数据输入《安装时间用，和SW1同时使用》三，将MON1不变，把MON0旋转到3位置。
《显示楼层》四，将MON1不变，把MON0旋转到4位置。
《显示楼层》五，将MON1不变，把MON0旋转到5位置。
《称重数据输入，保养时使用》六，将MON1不变，把MON0旋转到6位置。
手动优先模式七，将MON1不变，把MON0旋转到7位置。
三菱电梯GPS
------ED系统异常《ST-SYER》
------EE驱动在不能启动《SD-DNRS》
------EF控制在不能启动《SW-NRS》
一， 将MON1不变，把MON0旋转到1位置。显示轿箱与平衡驼的位置，平衡是为0—0之间，显示1等于256MM，那么显示2等于512MM。
------E0C充电异常〈SW-CHRGD〉
------E0D在平层时异常检出〈SW-PRLE〉
二．将MON1旋转到1位置，将MON0旋转到1位置时的显示结果如下：
显示结果： -----E10没有异常
-----E11复位后重试不能〈SW-RSRTC〉
-----E12士力驼16次异常检出〈ST-SELD〉
显示结果：一--E00没有异常
-----E01温度异常《SW-THMFT》
-----E02紧急停止运行记录一次《SW-EST1》
-----E03CC-WDT3次检出《SS-SLCWC4》
-----E04SLC-WDT4次检出《SS-SLCWC4》
-------E05过电流检出《SW-SOCR》
----EAB RAM异常检出〈SD-RAMER〉
----EAC 卷上机设定数据异常〈SD-DTER〉
----EAD MCP重新启动异常〈SD-RBOTNG〉
----EAE MCP-WDT4次异常检出〈SD-MCPWDE〉
十一．将MON1旋转到1位置，将MON0旋转到B位置时的显示结果如下：
------E06再生电阻负载过大《SW-SOLR》
------E0741DG门锁电路异常《SW-E41》
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三菱电梯GPS--3 维修资料三菱GPS — 3 电梯在机房P1 电子板上有两个开关MON1 和MON0 ，只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
1 ．转到0 的位置，再将MON0 开关旋转到0 位置，显示结果如下：显示结果----E0 没有故障------E1 速度异常过低时检出《SW-TGBL 》------E2 速度过大是检出《SW-TGBH 》------E3 逆转是检出《SW-TGBR 》------E4AST 异常时检出《SW-AST 》------E5 逆变器过电流时检出《SS-LOCFO 》------E6 整流器过电流检出《SS-COVH 》------E7 整流器电压不足时检出《SS-LVLT 》------E8LB 线圈故障断电时检出《SW-CFLB 》------E95 线圈故障断电时检出《SW-CFU 》------EA 迫力接点ON/OFF 故障时检出《SW-CFBK 》------EB 轿箱直接信号传输异常《ST-S TS CE 》------EC 厅外和指令直接信号传输异常《ST-S TS HE 》------ED 系统异常《ST-SYER 》------EE 驱动在不能启动《SD-DNRS 》------EF 控制在不能启动《SW-NRS 》一，将MON1 不变，把MON0 旋转到 1 位置。
显示轿箱与平衡驼的位置，平衡是为0 — 0 之间，显示1 等于256MM ，那么显示 2 等于512MM 。
二，将MON1 不变，把MON0 旋转到 2 位置。
数据输入《安装时间用，和SW1 同时使用》三，将MON1 不变，把MON0 旋转到 3 位置。
《显示楼层》四，将MON1 不变，把MON0 旋转到 4 位置。
《显示楼层》五，将MON1 不变，把MON0 旋转到 5 位置。
《称重数据输入，保养时使用》六，将MON1 不变，把MON0 旋转到 6 位置。
手动优先模式七，将MON1 不变，把MON0 旋转到7 位置。
《显示楼层》八，将MON1 不变，把MON0 旋转到8 位置。
《显示楼层》九，将MON1 不变，把MON0 旋转到9 位置。
《显示楼层》十，将MON1 不变，把MON0 旋转到 A 位置。
DLD 智能门楼层显示十一，将MON1 不变，把MON0 旋转到 B 位置。
迫力力矩确认十二，将MON1 不变，把MON0 旋转到 C 位置。
称重值百分比检查十三，将MON1 不变，把MON0 旋转到 D 位置。
称重值表示十四，将MON1 不变，把MON0 旋转到 E 位置。
TS D 偏差数据检查十五，将MON1 不变，把MON0 旋转到 F 位置。
TS D 动作点检查。
2 ．将MON1 旋转到1 位置，将MON0 旋转到0 位置时的显示结果如下：显示结果：一--E00 没有异常-----E01 温度异常《SW-THMFT 》-----E02 紧急停止运行记录一次《SW-EST1 》-----E03CC-WDT3 次检出《SS-SLCWC4 》-----E04SLC-WDT4 次检出《SS-SLCWC4 》-------E05 过电流检出《SW-SOCR 》------E06 再生电阻负载过大《SW-SOLR 》------E0741DG 门锁电路异常《SW-E41 》------E08 终端限位开关异常〈SW —TS CK 〉------E09PAD 异常检出〈SW-PAD 〉------E0A 称重数值异常检出〈SW-WGER 〉------E0B 停止中PAD 异常检出〈SW-PAE 〉------E0C 充电异常〈SW-CHRGD 〉------E0D 在平层时异常检出〈SW-PRLE 〉二．将MON1 旋转到 1 位置，将MON0 旋转到 1 位置时的显示结果如下：显示结果：-----E10 没有异常-----E11 复位后重试不能〈SW-RSRTC 〉-----E12 士力驼16 次异常检出〈ST-SELD 〉-----E13 直接传输CPU 传送异常〈ST-STER 〉-----E14 电容器异常检出〈ST-CAPC 〉-----E15 手动按钮异常〈ST — HDOK 〉----E16 模式与测速数据偏差异常《SD-OVJP 》----E17LB 线圈连续4 次异常断电检出《ST-DFLR 》----E185 线圈连续4 次异常断电检出《ST-DF5 》----E19 迫力连接回路连接4 次异常检出《ST-BFDK 》----E1A 整流器电压连续8 次电压不足检出《ST-DFLV 》----E1BRL 异常时检出《ST-CFRL 》----E1C TS D 动作时异常检出《SW-TS LDE 》-----E1DESP 动作时异常检出《SW-ESPE 》三．将MON1 旋转到 1 位置，将MON0 旋转到 2 位置时的显示结果如下：显示结果：----E20 没有异常----E2189 回路异常检出《SW-E89 》----E22 紧急停止运行记录2 次《SW-EST2 》----E23 系统异常《ST-SYER 》----E24 回复后在尝试检出《ST-RSRQH 》----E25 集极驱动板异常《SS-GDFH 》----E26 DC-CT 异常《SD-CTER 》----E27 油压迫力压力过低时检出《SW-OPFER 》----E28 油压迫力油温，油量异常检出《SW — OTLER 》----E29 温度异常《SW-THMME 》----E2A 与最终速度偏差异常《ST-UMCH 》----E2B 异常紧急停车后不能在启动《SW — E TS T 》----E2C 迫力异常动作2 次《SW-REBK2 》----E2D 整理器充电异常《SW-VCHGT 》----E2E MELD 制板充电异常《SD-MCHG 》四．将MON1 旋转到 1 位置，将MON0 旋转到 3 位置时的显示结果如下：显示结果：----E30 没有异常----E31 MELD 负荷过大《SD-SLTT 》----E32 异常低速《SW-TGBL 》----E33 速度异常过高《SW-TGBH 》----E34 AST 异常动作《SW-ASTW 》低速梯使用----E35 逆转运行《SW-TGBR 》----E36 AST 异常动作《SW-ASTW 》----E37 AST 异常动作《SW-ASTWV 》----E38 整流器电流过大时检出《SS-COVF 》----E39 整流器电压过低时检出《SSLVLT 》----E3A CC-WDT4 次异常检出《SS — CCWC4----E3B SLC-WDT4 次异常检出〈SS-SLCWC5 〉----E3C 逆边器电流过大时检出〈SS-LOCFO 〉----E3D SLC-CPU 紧急停止时动作检出〈SS-DEST 〉----E3E 整流器充电异常〈SW-CVER 〉五．由将MON1 旋转到 1 位置，将MON0 旋转到 1 位置时的显示结果如下：显示结果：----E40 没有异常----E41 紧急停止运行记录2 次〈SW-EST2 〉----E42 整流器电流过低时检出〈SS-LVLTT 〉-----E43 紧急停止回复〈SW-ESTR 〉-----E44 LB 线圈故障断电时检出----E45 5 线圈故障断电时检出----E46 迫力连接点异常检出----E47 89 线圈故障断电时检出----E48 89 故障时检出六．将MON1 旋转到 1 位置，将MON0 旋转到 5 位置时的显示结果如下：显示结果：----E50 没有异常----E51 29 安全回路时检出〈SN-29 〉----E52 29 安全回路动作时检出〈SN-29LT 〉记忆锁存----E53 欠相或者电压过低时检出〈SS-PWFH 〉----E54 整流器电压不足时检出〈SS-LVLT 〉----E55 12V 电源异常〈SS-12VFL 〉----E56 模式与测速比有偏差〈SD-PTC 〉----E57 手动模式时电流负荷过大〈SD-HRT 〉----E58 驱动发出时紧急停止指令〈SD — 32GQ 〉----E59 紧急停止指令〈SC-S29 〉----E5A 迫力基板异常〈SS-BKE 〉----E5B 模式与测速比有偏差----E5C EST 异常而引起不能再启动〈SW-E TS ES 〉七．将MON1 旋转到 1 位置，将MON0 旋转到 6 位置时的显示结果如下：显示结果：----E60 没有异常----E61 整流器电压不足----E62 集极驱动板异常《SS-GDFH 》----E63 逆变器保护回路动作《SS-LFO 》----E64 29 安全回路动作时检出《SS-29LT 》锁存记忆》----E65 12V 电源异常----E66 逆变器温度异常检出----E67 锁相环检出《SS-PLLFH 》----E68 整流器电流过大----E69 逆变器电流过大----E6A 整流器电流过大时检出----E6B 欠相或电压过低时检出八．将MON1 旋转到 1 位置，将MON0 旋转到7 位置时的显示结果如下：显示结果：----E70 没有异常----E71 CC-WDT5 次异常检出----E72 CC-WDT4 次异常检出----E73 CC-WDT3 次异常检出----E74 SLC-WDT5 次异常检出《SS-SLCWC5 》----E75 SLC-WDT4 次异常检出----E76 SLC-WDT3 次异常检出九．将MON1 旋转到 1 位置，将MON0 旋转到9 位置时的显示结果如下：显示结果：----E90 没有异常----E92 电流负荷过大《SD-OCR 》----E93 不能再启动《SD-DNRS 》----E94 MELD 负荷过大时检出《SD-SLTI 》----E95 TS D 不正常时检出《SD-TS DP 》----E96 行走时称重异常检出《SD-WGHDF2 》----E97 DC-CT 异常检出《SD-CTER 》----E98 TS D 异常动作检出《SD-TS A 》----E99 摩打解码器Z 相异常检出《SD-AZER 》----E9A 摩打解码器F 相异常检出〈SD-AEER 〉----E9B PM 摩打限电流过大〈SD-TOCR 〉十．将MON1 旋转到 1 位置，将MON0 旋转到 A 位置时的显示结果如下：显示结果：----EA0 没有异常----EA1 模式与测速偏差异常〈SD-PVJP 〉----EA2 模式与测速偏差异常〈SD-OVJP 〉----EA3 驱动发出之紧急停止指令----EA4 再生电阻负荷过大----EA5 本机模式与测速比较有偏差〈SD-PTC 〉----EA6 手动模式时电流过大----EA7 逆变器电流过大时检出----EA8 TS D-PAD 故障检出〈SD-PADE 〉----EA9 MCP 检出整流器电流过大〈SD-COCF 〉----EAA MCP 初期设定异常〈SD-INITF 〉----EAB RAM 异常检出〈SD-RAMER 〉----EAC 卷上机设定数据异常〈SD-DTER 〉----EAD MCP 重新启动异常〈SD-RBOTNG 〉----EAE MCP-WDT4 次异常检出〈SD-MCPWDE 〉十一．将MON1 旋转到 1 位置，将MON0 旋转到 B 位置时的显示结果如下：显示如下：----EBO 没有异常----EB1 停机10 分钟不能在启动〈SW-32DT10 〉----EB2 停机16 分钟后不能再启动----EB3 再不能启动超过10 分钟〈SW-DSTR10 〉----EB4 再不能启动超过10 分钟〈SW-57EBT 〉----EB5 门不能开启超过2 分钟〈SW-CONE 〉----EB6 FUSE 断路超过2 分钟〈SW-EFSOF 〉----EB7 60 异常检出〈SW-60CFK 〉----EB8 门不能开启----EB9 主控制板异常检出〈SQMBCIJH 〉----EBB 困人警报〈SZ-EMBH 〉----EBC 警报不能使用〈SZ-EMBH 〉----EBD 群控管理异常〈SZ-GCIJO 〉十二．将MON1 旋转到 1 位置，将MON0 旋转到 C 位置时的显示结果如下：显示结果：----EC0 没有异常----EC1 SLC 传输异常〈SS-TRER 〉----EC2 SLC 紧急停止动作----EC3 SLC 内速度过高----EC4 SLC 的AST 动作〈SS-AST 〉----EC5 SLC 内KC 动作〈SS-DKC 〉----EC6 SLC 的RAM 异常检出〈SS-RAMER 〉十三．将MON1 旋转到 1 位置，将MON0 旋转到 D 位置时的显示结果如下：显示结果；----EDO 没有异常----ED1 轿箱正门BC-CPU1 异常检出〈SF-FBCIIJH 〉----ED2 轿箱正门BC-CPU2 异常检出----ED3 轿箱正门BC-CPU3 异常检出----ED4 轿箱正门BC-CPU4 异常检出----ED5 正门CAR-STATION 的CPU 异常检出〈SF-FCSJJH 〉----ED6 正门控制CPU 异常检出〈SF-FDCIJH 〉----ED7 正门轿箱显示灯的CPU 异常检出，〈SF-FICIJH 〉----ED8 正门轿箱的OPTION-CPU 异常检出〈SF-FCZIJH 〉----ED9 SC-CPU 严重故障〈SC-SCER8 〉----EDA SH-CPU 严重故障----EDB SC-CPU 轻微故障----EDC SH-CPU 轻微故障----EDD HS-CPU 故障〈SC-HSAIJ 〉十四．将MON1 旋转到 1 位置，将MON0 旋转到 E 位置时的显示结果如下：显示结果；---- EE0 没有异常----EE1 轿箱后门BC-CPU5 异常检出〈SF-RBC5IJH 〉----EE2 轿箱后门BC-CPU6 异常检出----EE3 轿箱后门BC-CPU7 异常检出----EE4 轿箱后门BC-CPU8 异常检出〈SF-RBC8IJH 〉----EE5 后门CAR-ASTTION 的CPU 异常检出〈SF-RCSIJH 〉----EE6 后门控制CPU 异常检出----EE7 后门轿箱显示灯的CPU 异常检出〈SF-RICIJH 〉----EE8 后门轿箱的OPTION-CPU 异常检出〈SF-RCZIJH>。
