焦度计的使用
《焦度计的使用》课件
03
电源与电缆维护
定期检查焦度计的电源线和电缆，确保无破损、老化现象。如有需要，
及时更换损坏的电缆和电源适配器。
焦度计的故障排除
故障诊断
当焦度计出现故障时，首先应进行故障诊断。检查设备是否有异常声音或气味，观察显示 屏是否有异常提示或错误代码。同时，检查电源和电缆连接是否正常。
常见故障及排除
对于常见的故障，如测量不准确、显示异常、设备无响应等，可以参考制造商提供的故障 排除指南进行排查。在排除故障时，应遵循由易到难的原则，先检查外部元件和连线，再 检查内部电路和元件。
《焦度计的使用》PPT课 件
• 焦度计简介 • 焦度计的使用方法 • 焦度计的校准与维护 • 焦度计的应用实例 • 总结与展望
01
焦度计简介
焦度计的定义
01
焦度计是一种用于测量眼镜镜片 焦距的仪器，也被称为焦距计。
02
它通过测量镜片前后的光学距离 来计算出镜片的焦距，是眼镜行 业和光学领域中常用的测量工具 。
严格按照操作手册进行操作， 避免因误操作导致设备损坏或
测量误差。
定期维护
定期对设备进行清洁和维护， 确保设备行准确记录和处 理，避免数据丢失或误差传递
。
安全防护
在使用过程中注意安全防护， 避免因意外情况导致人员伤害
或设备损坏。
03
焦度计的校准与维护
焦度计的校准
析和追溯。
焦度计的日常维护
01 02
清洁与保养
定期清洁焦度计的表面和内部部件，保持设备整洁无尘。对于光学元件 和精密部件，应使用专业清洁剂和擦拭纸进行清洁，避免使用粗糙或含 有颗粒物的布料。
防潮防震
保持焦度计放置区域的干燥，避免设备长时间处于潮湿环境中。同时， 避免剧烈震动或撞击，以免影响测量精度和设备寿命。
焦度计的使用方法和注意事项
焦度计的使用方法和注意事项焦度计是一种广泛应用于科学研究和工程实践的仪器，用于测量光学系统的焦距。
它可以帮助我们了解光学系统的性能和特性。
在本文中，将介绍焦度计的使用方法和注意事项。
一、使用方法1. 准备工作：在使用焦度计之前，需要将其放置在平稳的工作台上，并确保其表面干净清洁，以避免对测量结果产生干扰。
2. 调整焦度计：首先，通过调节焦度计上的刻度盘，使其刻度指示器对准零刻度。
然后，将被测物体（例如透镜或反射镜）放置在焦度计的焦点位置上。
调整位置，使得光线通过物体后能够聚焦在焦度计上。
3. 读取测量结果：观察焦度计上的刻度指示器，记录下测量结果。
通常，焦度计上的刻度盘刻有焦距的刻度，可以直接读取焦距值。
如果刻度盘上没有焦距刻度，可以通过计算公式来得到焦距值。
4. 多次测量：为了提高测量精度和准确性，建议进行多次测量，并计算平均值。
在每次测量之前，都应该重新调整焦度计，以确保测量结果的准确性。
二、注意事项1. 避免阳光直射：在使用焦度计时，应尽量避免阳光直射。
阳光的强光会对测量结果产生干扰，影响测量的准确性。
2. 避免干扰源：在测量过程中，应尽量避免其他光源或干扰源的干扰。
例如，其他光源的反射光可能会干扰焦度计的测量结果。
3. 调整焦度计位置：在使用焦度计之前，应该调整焦度计的位置，使其与光学系统保持垂直。
如果焦度计的位置不正确，可能会导致测量结果的偏差。
4. 小心操作：在使用焦度计时，应小心操作，避免对仪器造成损坏。
应轻轻放置物体，并避免使用过大的力量。
同时，在移动焦度计时，也要注意避免碰撞或摔落。
5. 温度和湿度的影响：焦度计的测量结果可能会受到温度和湿度的影响。
因此，在测量时，应尽量保持恒定的温度和湿度条件，以减小测量误差。
6. 仪器校准：定期对焦度计进行校准，以确保其测量结果的准确性和稳定性。
校准可以通过比较焦度计测量结果和已知焦距的标准镜头进行。
7. 仔细阅读说明书：在使用焦度计之前，应仔细阅读焦度计的说明书，并按照说明书上的操作步骤进行操作。
全自动焦度计的使用
掌握测量技巧
学习并掌握正确的测量姿势和 操作方法，避免误操作和测量 误差。
处理常见问题
了解并掌握常见问题的解决方法如 设备无法启动、测量数据异常等，
以确保设备的正常使用和维护。
04 全自动焦度计操作方法与 技巧
开机启动及初始化设置
打开全自动焦度计电源，启动 设备。
进入初始化设置界面，进行设 备参数设置，包括测量范围、 对焦速度、光源亮度等。
02
全自动焦度计可用于检测镜片的光学性能，如透过率、反射相
移等，确保镜片质量符合标准。
眼镜配戴舒适度评估
03
全自动焦度计可测量眼镜的配戴参数，如镜眼距、前倾角等，
为评估眼镜配戴舒适度提供数据支持。
在医疗器械领域中的应用案例
01
02
03
眼科检查
全自动焦度计可用于眼科电源线和插头是否完好，确保插头连接紧密。如果问 题仍然存在，可能需要更换电源线或插头，或者检查电源 开关是否正常。
显示故障排除
检查显示屏是否损坏，如果损坏则需要更换显示屏。同时 检查背光灯和控制板是否正常工作，如果有故障则需要更 换相应部件。
测量误差排除
清洁测量窗口和镜头，确保没有灰尘或污垢影响测量。如 果问题仍然存在，可能需要更换光源或调整机械部件以消 除磨损。
机械故障排除
检查机械部件是否磨损、松动或损坏，如有问题则需要进 行相应的维修或更换。特别注意马达和齿轮等关键部件的 运转情况。
06 全自动焦度计应用案例分 享
在眼镜行业中的应用案例
眼镜度数测量
01
全自动焦度计能够快速、准确地测量眼镜的度数，包括球镜、
柱镜和轴位等参数，为眼镜定制提供重要依据。
镜片质量检测
检查设备配件是否齐全
顶焦度计操作指南
顶焦度计操作指南1、准备工作（1）接通电源，开关处于接通位置。
此时灯泡应亮，需调换灯泡，只要将保护盖打开，灯泡即可拆装。
（2）调整目镜适度圈，从观察望远镜中能看到清晰的十字分划线图象。
（3）当测量有色镜片时，把红色塑料开关推至上方，即光线增强，测量无色镜片时，推至下方。
（4）经较长时间使用后，印台内储存的墨汁逐渐减少或干涸可取下印盒加墨汁。
（5）测量者的眼睛有散光时，必须加上自己的眼镜，然后再进行测量。
2、球面镜片顶点屈光度的测定。
（1）将被测镜片至于镜片台上，调整镜片升降台装置的高低，使镜片中心和光轴中心重合，（即从目镜中看到绿色的活动分划象的十字中心和望远镜的十字分划中心重合），若不重合，可上下左右移动镜片的位置来达到次要求，然后打开固定镜片的导杆开关钮，使固定镜片的接触圈压紧镜片。
（2）转动顶点屈光度测量手轮，调节到视场中出现绿色的三条十子分划线最清晰为止，如图（1），此时手轮上的读数就是该镜片顶点屈光度。
（3）此时将活动分划象的十字中心与望远分划的十字中心对正，用打印机构打印镜片的光学中心标记。
3、柱面镜片散光度及其轴位的测定。
（1）柱面镜片是一定的相互垂直截面上，有不同的屈光度数值，若分别测得此两个方向上的屈光度数值，则此两数值之差就是柱面镜片的散光度。
（2）当有散光镜片装夹上去后，测量分划标线出现调不清楚，如图（2），转动屈光度测量手轮，调节至出现十二个小点拉成倾斜的立体圆筒形止。
（即把点拉成线）出现这种情况有两个屈光度位置，一个在屈光度小的位置，另一个在屈光度大（绝对值）的位置，测量中一般先调至屈光度大的位置。
（3）转动散光轴测量手轮，使两更根粗的水平分划线调清晰，中心断线即连成一光滑直线，图（3），即次位置为柱镜轴位角角度。
屈光度测量手轮上可读得第一个数据，即柱镜屈光度。
（4）转动屈光度测量手轮，调至三根细线清晰图（4），中心断线便连成一线，可读得第二个屈光度数据，即球面镜屈光度，柱镜屈光度中减去球镜屈光度为散光度。
焦度计的使用方法和注意事项
焦度计的使用方法和注意事项焦度计是一种用于测量透镜或物体的焦距的仪器。
它通过测量透镜成像的位置来确定焦距的大小。
在进行焦度计测量之前，需要了解焦度计的使用方法和注意事项。
一、使用方法1. 放置透镜：将待测透镜放置在平台上，并确保透镜的中心与平台的中心对齐。
调节透镜与平台之间的距离，使得透镜与平台之间的距离尽量小。
2. 定位灯源：将光源放置在焦度计的一侧，并调整光源的位置，使得光线能够通过透镜，并在屏幕上形成清晰的像。
3. 调整屏幕位置：将观察屏幕放置在焦度计的另一侧，并调整观察屏幕的位置，使得能够清晰地观察到透镜成像的位置。
4. 校准焦度计：使用焦度计的调节装置，将观察屏幕移动到与透镜成像位置重合的位置。
此时，焦度计的刻度值即为透镜的焦距。
5. 测量透镜焦距：更换不同焦距的透镜，重复步骤1至4，可以得到不同透镜的焦距值。
二、注意事项1. 保持环境光线稳定：在测量过程中，应尽量避免干扰光源和观察屏幕的环境光线发生变化。
这可以通过在实验室或其他较稳定的环境中进行测量来实现。
2. 避免观察误差：在观察透镜成像位置时，应尽量保持垂直视线，并避免倾斜或歪曲的观察角度，以减小误差。
3. 确保透镜与平台对齐：在放置透镜时，应确保透镜的中心与平台的中心对齐。
如果不对齐，可能会导致测量结果不准确。
4. 选择合适的光源：使用透镜时，应选择合适的光源来照射透镜。
光源的亮度和方向应适当调整，以获得清晰的成像。
5. 注意测量精度：在进行焦度测量时，应尽量提高测量的精度。
可以通过多次测量取平均值的方法，或使用更精确的仪器来提高测量的准确性。
6. 避免透镜污染：在进行焦度测量时，应注意避免透镜的表面受到污染或损坏，以免影响测量结果。
7. 注意安全防护：在进行实验时，应注意安全防护，避免受伤或损坏设备。
在操作焦度计时，应按照操作规程进行，避免不必要的事故发生。
总结起来，使用焦度计的方法包括放置透镜、定位灯源、调整屏幕位置、校准焦度计和测量透镜焦距。

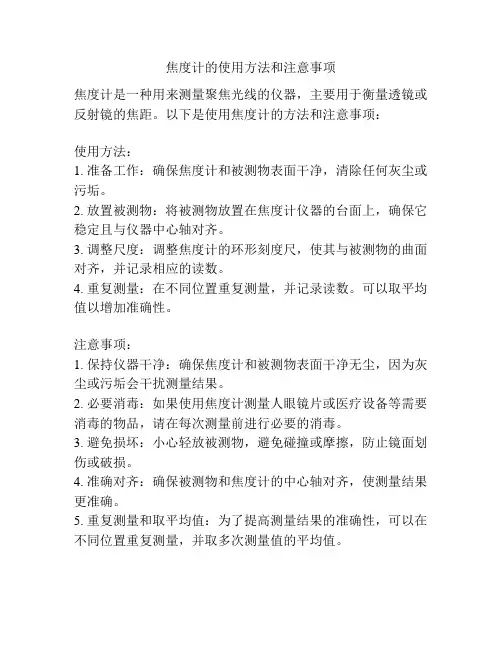

焦度计的使用方法和注意事项
焦度计的使用方法和注意事项
焦度计是一种用来测量聚焦光线的仪器，主要用于衡量透镜或反射镜的焦距。
以下是使用焦度计的方法和注意事项：
使用方法：
1. 准备工作：确保焦度计和被测物表面干净，清除任何灰尘或污垢。
2. 放置被测物：将被测物放置在焦度计仪器的台面上，确保它稳定且与仪器中心轴对齐。
3. 调整尺度：调整焦度计的环形刻度尺，使其与被测物的曲面对齐，并记录相应的读数。
4. 重复测量：在不同位置重复测量，并记录读数。
可以取平均值以增加准确性。
注意事项：
1. 保持仪器干净：确保焦度计和被测物表面干净无尘，因为灰尘或污垢会干扰测量结果。
2. 必要消毒：如果使用焦度计测量人眼镜片或医疗设备等需要消毒的物品，请在每次测量前进行必要的消毒。
3. 避免损坏：小心轻放被测物，避免碰撞或摩擦，防止镜面划伤或破损。
4. 准确对齐：确保被测物和焦度计的中心轴对齐，使测量结果更准确。
5. 重复测量和取平均值：为了提高测量结果的准确性，可以在不同位置重复测量，并取多次测量值的平均值。
总之，正确使用焦度计和注意上述事项可以提高测量的准确性和可靠性。
望远式焦度计的使用流程 (2)
望远式焦度计的使用流程1. 介绍望远式焦度计是一种用于测量光学设备焦点距离的仪器。
它通常由望远镜、刻度盘和焦距缩放器组成。
本文将介绍望远式焦度计的使用流程。
2. 准备工作在使用望远式焦度计之前，需要做一些准备工作。
首先，确保望远式焦度计的镜头和刻度盘表面干净无尘。
其次，确认焦距缩放器的运动是否流畅，是否有任何损坏。
最后，选择一个安静、无干扰的环境进行测量，以确保结果的准确性。
3. 步骤说明3.1 调整初始位置将望远式焦度计放置在需要测量焦距的光学设备旁边，确保光线可以通过焦距缩放器。
然后，将焦距缩放器调整到初始位置，即刻度盘指针指向刻度盘上的零刻度标记。
3.2 对准测量目标使用望远镜将测量目标对准望远式焦度计。
确保目标清晰可见，并且完全位于望远式焦度计的视野范围内。
3.3 移动焦距缩放器通过旋转焦距缩放器，将目标调焦到最清晰的位置。
同时，观察刻度盘上的指针，并记录指针所指示的刻度值。
这个值将用于计算焦距。
3.4 计算焦距根据所使用的望远式焦度计特性，利用记录的刻度值计算焦距。
根据不同型号的焦度计，计算公式可能有所不同。
可以参考所使用焦度计的说明书或联系厂家获取正确的计算公式。
3.5 测量多次并取平均值为了提高测量的准确性，建议进行多次测量并计算平均值。
在每次测量前，将焦距缩放器恢复到初始位置，并重新对准测量目标。
这样可以排除由于操作误差引起的偏差，并获得更加可靠的测量结果。
4. 注意事项•在使用望远式焦度计时，请确保操作轻柔，避免产生额外的振动或损坏仪器。
•确保所使用的望远式焦度计与光学设备兼容，并且可以提供准确的测量结果。
•如果遇到任何问题或测量结果不准确，请参考焦度计的说明书或咨询专业人士。
5. 结论望远式焦度计是一种用于测量光学设备焦点距离的重要工具。
通过按照上述使用流程进行操作，可以获得准确的焦距数据。
在使用过程中，务必注意操作的准确性和仪器的保养，以确保测量结果的可靠性。
焦度计计度档次
焦度计计度档次
焦度计用于测量眼镜片的顶焦度和棱镜度，并确定柱镜片的柱镜轴位方向。
焦度计是眼镜配制过程中不可或缺的光学仪器，它确保了眼镜片的准确度和质量。
焦度计的主要功能包括：
1. 测量顶焦度：顶焦度是指镜片的屈光能力，通常以米的倒数表示，单位名称为"屈光度"，符号为"D"。
顶焦度分为前顶焦度和后顶焦度，通常把眼镜片的后顶焦度定为眼镜片的顶焦度。
2. 测量棱镜度：棱镜度表示光线通过镜片上某一特定点后产生的偏离程度，单位为厘米每米。
3. 确定柱镜轴位：对于散光镜片，需要确定柱镜的轴位方向，以确保镜片的正确性和效果。
4. 打印标记：在未切边的镜片上打印标记，以便在后续的加工过程中保持准确的度数和轴位。
5. 检查镜片安装：检查镜片是否正确安装在镜架中，确保眼镜的整体质量和佩戴舒适性。
焦度计棱镜检测方法
焦度计棱镜检测方法
以下是使用焦度计进行棱镜检测的方法：
1. 确定棱镜的基底方向：根据焦度计的指示，将棱镜的基底方向对准焦度计的相应方向。
在某些焦度计中，可以通过旋转头部来改变指示方向。
2. 放置镜片：将待测棱镜镜片放在焦度计的测量台上，确保镜片的位置稳定，不会发生移动。
3. 调节焦度计：调节焦度计的焦距，使其对准镜片的光学中心。
确保焦度计的头部与镜片平行，并且没有明显的倾斜或扭曲。
4. 读取棱镜度数：在焦度计上，找到对应于棱镜基底方向的刻度，并读取该方向的棱镜度数。
一些焦度计具有自动测量功能，可以直接在屏幕上显示测量结果。
5. 记录测量结果：记录测量得到的棱镜度数，并与其标准值或参考值进行比较，以评估镜片的棱镜效应是否符合要求。
需要注意的是，使用焦度计进行棱镜检测时，应遵循操作规程，避免由于操作不当导致测量结果不准确或损坏设备。
同时，确保使用的焦度计经过校准，以保证测量结果的可靠性。
全自动焦度计的使用
XXXXXXXXXXX
测量显示屏
XXXXXXXXXX
XXXXXXXXXXX
●设置标志 • 精度： 0.25 、0.12、 0.01 • 散光：+、+／-、• 阿贝系数 30、40、50、60 • ●靶标 • 测量镜片时用以显示测量点位置。 • 在对焦过程中靶标的形状会变化如下： • O：偏离中心。 • 十：位于中心(0.5△内)同时屏幕出现ALIGNMENT OK。 • 十：对准中心(标记点)同时屏幕出现MARKING OK。 • ● 左/右标志 • 当镜片的左右确定出现此标记，标记下方的数值显示该边的读 数。 • S 表示测量单镜片。 • ●瞳距值 显示镜片LPD：左瞳距、PD：瞳距、RPD：右瞳距的瞳距值。
• ●不需确定左右镜片时，测量界面右上角出现S 标志。
XXXXXXXXXX
XXXXXXXXXXX
1、
3、 2、
XXXXXXXXXX
XXXXXXXXXXX
三、测量镜片
XXXXXXXXXX
XXXXXXXXXXX
2、测量带框镜片
XXXXXXXXXX
XXXXXXXXXXX
XXXXXXXXXX
XXXXXXXXXXX
XXXXXXXXXX
XXXXXXXXXXX
五、清洁通光玻璃
• • • • • • • • • • • • • • • • • • • 应在机器关机的状态 下取下镜片测量支 座，把通光玻璃擦拭 干净，重新安好镜片 测量支座，然后再开 机器进行校准（图为 取下镜片测量支座对 通光玻璃进行擦拭） 附件 （1） 打印纸1 卷 （2） 保险管2 只 （3） 防尘罩1 个 （4） 擦镜布1 个 （5） 镜片支座1 个 （6） 电源线1 根 （7） 使用手册1 本 （8） 打印油墨1 瓶 （9） 合格证1 份 （10） 保修卡1 张
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
假设透镜折射率为1.7，测量值如前
校正后：
+8.04 + +10.05 -6.70 ＝ -6.70 +1.34 +3.35
焦度计
外观
测量系统 观察系统
焦度计的刻度标记
十字刻度线 轴位标记 屈光度标记窗
焦度计的刻度标记
十字光标
焦度计的使用方法
2
⋅s
镜度表的原理
两个固定脚之间的距离为20mm 折射率为1.523 则 F = 10.46 × s
测量方法
先校正零位 测量镜片
先测凸面 与镜片表面垂直 中央测量脚放于透镜的中心，旋转360°
指针所指相同：球面 指针所指不同：柱面或环曲面
测量方法
柱面或环曲面的测量
用光学十字记录最大和最小屈光度的数值以及对 应的子午线方向
调节目镜：调零 球镜的测量
调整屈光度转轮 使十字光标清晰 定位光学中心
散光透镜的屈光度测量
不能使光标同时清晰－－散光透镜 首先确定散光透镜的主子午线
观察散光轴位标记点的方向
散光透镜的屈光度测量
散光轴位标记点
散光透镜的屈光度测量
散光透镜的屈光度测量
旋转轴位转盘使光标方向 与“小圆柱形”的方向相 一致 同时调整屈光度转轮使光 标清晰，记录度数和方向
散光透镜的屈光度测量
记录方法二）
第一次的度数为球镜度 第二次减第一次的度数为柱镜度 第二次的光标方向为轴向 +2.50×170 +2.50／-1.50×80 +1.00×80
散光透镜的屈光度测量
轴向的确定
内读法
直接看光标所 指的轴向
散光透镜的屈光度测量
轴向的确定
内读法
利用十字刻度 线
散光透镜的屈光度测量
实习：透镜屈光度的测量
目测中和法
原理
如果两块透镜度数相同，符号相反，叠加后完全 中和，总屈光力为零
方法
首先判断透镜的性质为球镜还是散光镜
目测中和法
球镜的中和
通过观察透镜顺动／逆 动判断此球镜A是正镜 ／负镜 用镜片箱符号相反的镜 片进行中和，直至影像 不动 此镜片A的度数与试镜 片度数相同，符号相反
散光透镜的屈光度测量
+2.50D
散光透镜的屈光度测量
保持轴位转盘不 动，旋转屈光度 转轮至另一条光 标清晰，记录度 数和轴向
+1.00D
散光透镜的屈光度测量
记录两次光标清晰时对应的屈光力和轴向
+2.50D×170
+1.00D×80
散光透镜的屈光度测量
记录方法（一）
小的度数为球镜度 大减小的度数为柱镜度 大度数的光标方向为轴向 +2.50×170 +1.00／+1.50×170 +1.00×80
目测中和法
散光透镜的中和
确定透镜的主子午线和像移的方向
目测中和法
分别用镜片箱的球镜中和两条主子午线 记录为光学十字形式，再转换为球柱镜形式
镜片测度表
镜度表的外观
镜度表的原理
垂度公式
s = r − r2 − y2
表面屈光力公式
n −1 F= r
得出表面屈光力近似 公式 2000(n − 1)
F= y
轴向的确定
内读法
利用十字刻度 线
散光透镜的屈光度测量
轴向的确定
内读法
利用十字刻度 线
散光透镜的屈光度测量
轴向的确定
外读法
注意光标清晰的方向 与轴位转盘的度数是 否一致
散光透镜的屈光度测量
轴向的确定
外读法
如果不一致，应将转盘转90°后所对的轴向为准 或直接将所读轴位换算90°
眼镜的测量
以A度数作为球镜度 B-A作为柱镜度 A的方向作为轴位 +6.00 +7.50
用镜度表测量透镜的屈光度
分别测量前、后表面屈光力 计算代数和即为透镜的屈光度
前表面屈光力 后表面屈光力 -5.00 -5.00 则透镜的屈光力为？ +6.50 +7.50
n≠1.523的透镜测量
所测得表面屈光度必须乘以一个系数
