塔吊基础施工方案 预埋节
塔吊基础和桩的设置方案
塔吊基础和桩的设置方案一、基础设置本工程塔机类型性能一致，以塔机的最不利状态，即最大独立高度作用时的两种状态，工作状态和非工作状态，分别进行塔机基础设计。
在选择塔机安装位置时应首先考虑到塔机的安装和拆卸方便（塔身有踏步的一面应与建筑物垂直），再考虑塔机的最大使用效率。
如果建筑高度超过独立高度，还应尽量考虑到附墙的安装（塔身中心到建筑物墙面4m,在墙面上有用来安装附墙受力点的位置）采用整体钢筋混凝土基础，对基础的基本要求如下：（1）混凝土标号2C35；（2）混凝土基础的厚度不小于1.25m,边长不小于5.5mX5.5m,重量不少于90.75吨；（3）预埋的地下节应与基础内钢筋网可靠连成一体。
地下节主弦杆周围的钢筋数量不得减少和切断，主筋通过主弦杆有困难时，允许主筋避让；（4）铺设碎基础的地基应能承受0.2MPa（2kg∕cm2）的压力。
如达不到该承受力，应由有资质的设计单位，根据混凝土基础所承受的载荷另行设计佐基础，可采用打桩等措施，使其达到塔机对基础的抗倾翻稳定性要求，确保安全使用；（5）位基础应能承受20MPa的压力。
（6）地下节埋设后，露出端面的4根主弦杆与水平面垂直度不大于1/1000；（可参考的施工方法：在钢筋笼扎好后，先在地面浇四个边长500mm,高100mm的钢筋混凝土矮柱，注意矮柱钢筋及碎应与基础可靠成一体，柱子中心与地下节主弦杆中心相同，再将地下节放到矮柱上,找正上平面的水平小于1/1000,固定，再浇筑整个混凝土基础）（7）必须保证地下节主弦杆上端面露出位基础上平面350尺寸;（8）如因工程需要，地下节主弦杆上端面露出碎基础上平面超过350尺寸的地下节，在定货时需说明，此为非标地下节，本公司将单独设计，制作；（9）地下节周围的混凝土充填率必须达到95%以上；四、塔机的接地接地装置的组成：1.钢管。
接地棒，长度L5m到2m（渡锌管制避雷器，最小管径40mm,管长视接地电阻率而异）。
塔吊基础施工方案
目录一、工程概况 (1)二、编制依据 (2)三、塔吊基础设计 (2)四、场地准备 (2)五、塔吊基础施工工艺 (3)1、塔吊基础施工 (3)2、预埋标准节 (3)3、砼浇筑 (4)4、砼养护 (4)六、塔吊基础检查验收 (4)七、安全保证措施 (5)1、组织保障 (5)2、监测监控 (6)3、应急预案 (6)八、塔吊基础计算书 (7)一、工程概况建设单位：上海冠浦房地产开发经营有限公司设计单位：北京市住宅建筑设计研究院有限公司勘察单位：西北综合勘察设计研究院监理单位:上海高科工程咨询监理有限公司施工单位：福建来宝建设工程有限公司塔吊生产厂家：浙江虎霸建设机械有限公司建设地点：东临国安路，西侧为清流环一路、南侧为国航路项目规模：项目拟建建筑如下，6层住宅楼1栋(1#楼）、7层住宅楼2栋(2＃、3＃、4＃楼）、1座地下一层车库（5#楼）。
住宅楼为钢筋混凝土剪力墙结构，底下车库为钢筋混凝土框架结构。
项目总建筑面积18419。
35m2平方米。
本工程设置两台H5810塔吊，工地南侧与北侧各设置一台.二、编制依据◆《新江湾城E3—07地块岩土工程勘察报告》◆《塔式起重机混凝土基础工程技术规程》JGJ/T187—2009◆《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010◆《塔式起重机设计规范》GB/T13752—1992◆《建筑地基基础设计规范》GB50007-2011◆《建筑结构荷载规范》GB50009—2012◆《混凝土结构设计规范》GB50010-2010◆《混凝土结构工程施工质量验收规范》GB50204—2002◆其他有关的国家、地区及行业规范.◆本工程建筑、结构施工图纸◆浙江虎霸建设机械有限公司提供的《H5810(QTZ80)塔式起重机使用说明书》三、塔吊基础设计塔吊基础承台承台顶相对标高-2米，基础下为预制砼方桩4根（规格300*300），方桩桩长21m。
桩中心间距4m，混凝土强度等级C40。
塔吊基础工程施工方案

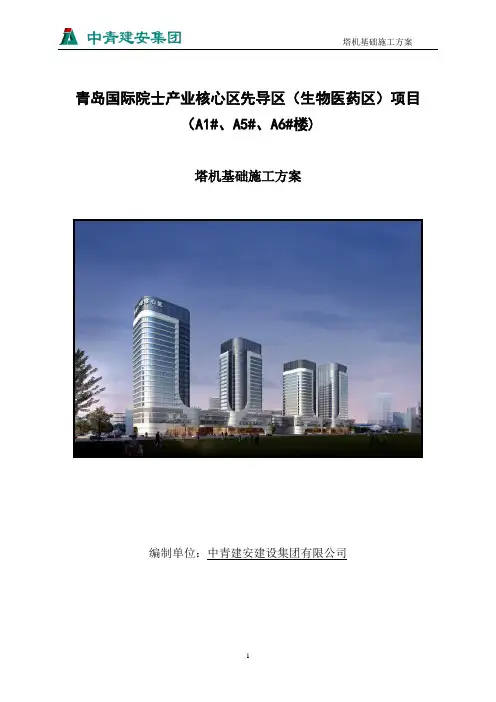

青岛国际院士产业核心区先导区（生物医药区）项目（A1#、A5#、A6#楼)塔机基础施工方案编制单位：中青建安建设集团有限公司目录一、工程概况---------------------------------------------------------------2二、塔吊选型----------------------------------------------------------------------------------------------4三|、塔吊平面位置的确定-------------------------------------------------------------------------------4四、施工工艺----------------------------------------------------------------------------------------------5五、塔吊基础计算书------------------------------------------------------------------------------------75.1 QZT250（7525—16D）型塔吊基础基础计算书-----------------------------------------------------------75.2 QZT80型塔吊基础基础计算书-------------------------------------------------------------------------------14一、工程概况1.1 工程简介1.1.1 工程地点及规模青岛国际院士产业核心区先导区是山东省、青岛市、李沧区三级联动重点项目，是推进青岛市“三中心一基地”建设，加快新旧动能转换的重要载体。
该区域将成为国际一流的院士产业聚集区、战略性新兴产业聚集区，届时将成为国际一流世界首创的院士创造创新高技术产业基地。
塔吊基础专项施工方案含车库底板预埋腿及压重式
目录一、编制依据 (2)二、工程概况 (2)三、塔吊选型 (2)四、塔吊基础定位 (2)五、地耐力要求及处理 (3)六、塔吊基础施工做法 (3)6。
1 ①号塔基础施工做法 (3)6。
2 ②号塔基础施工做法 (4)6.3 ③号塔基础施工做法 (4)6。
4具体操作要求 (5)七、塔吊穿过地下室顶板处理措施 (7)八、安全文明施工措施 (7)8。
1 消防安全措施 (7)8.2 施工安全措施 (7)8.3 环保与文明施工 (8)一、编制依据1、图纸2、塔吊租赁公司出据的塔吊QTZ6015(R=60m）、QTZ6015(R=55m）、QTZ6515（R=65m)基础图和使用说明书3、〈<岩土工程地质勘察报告〉〉，勘察阶段：详勘。
4、《塔式起重机设计规范》（GB/T13752-1992)5、《地基基础设计规范》（GB50007-2011）6、《建筑结构荷载规范》（GB50009—2012）7、《建筑安全检查标准》(JGJ59—2011）8、《混凝土结构设计规范》（GB50010-2011)二、工程概况＊**三、塔吊选型本工程垂直运输主要通过塔吊完成，因工程体量及占地面积较大，在施工中拟采用型号为QTZ6015(R=60m）、QTZ6015（R=55m）、QTZ6515（R=65m)三种塔吊，下表为塔吊型号及臂长：四、塔吊基础定位4。
1 塔吊位置各塔吊相对位置详见下图:4。
2 塔吊基础埋置形式本工程结构形式复杂，项目部拟采用以下三种塔吊基础埋置方式：4。
2.1车库部位塔吊基础顶与防水保护层顶面平齐，预埋腿式：(见下图），用于研发办公楼及部分车库的①号塔。
4。
2.2 塔吊基础底与相邻建筑基底标高平齐，预埋腿式：（见下图），用于质检实验楼及4＃装配车间的③号塔。
4。
2.3塔吊基础底与相邻建筑基底标高平齐,压重式塔吊，用于质检楼及5#装配车间的②号塔。
五、地耐力要求及处理本工程采用的三台塔吊，两部为预埋腿式，一部为压重式，根据厂家及租赁公司所要求的地耐力均为不小于150Kpa，根据北京航勘建设有限公司提供的<〈岩土工程地质勘察报告>>，显示①号塔区域附近所在持力层为180Kpa，②③号塔附近持力层140Kpa,故基坑开挖完成后,需对基底采用标准贯入试验检验其地基承载力，具体做法如下：基础开挖至基底标高，开挖平面尺寸为塔吊混凝土基础平面尺寸外扩0。
预埋螺栓塔吊基础施工方案
预埋螺栓塔吊基础施工方案1. 引言预埋螺栓塔吊基础施工是建筑工程中重要的一环。
合理的施工方案能够保证基础的稳固和可靠，因而对于工程的整体质量和安全性具有重要意义。
本文将详细介绍预埋螺栓塔吊基础施工的方案，包括施工准备、施工步骤和注意事项等内容。
2. 施工准备在开始预埋螺栓塔吊基础施工之前，需要进行充分的准备工作，包括以下几个方面：2.1 资料准备收集并研究与塔吊基础施工相关的设计图纸、相关规范和要求等资料，确保清楚了解工程的要求和方案。
2.2 施工人员组织合理组织施工人员，并确保他们具备相关的专业知识和经验，能够熟练操作工具和施工设备。
2.3 施工设备准备准备所需的施工设备，包括塔吊、挖掘机、混凝土搅拌机等，确保设备的正常运行和施工所需的数量。
2.4 施工材料准备采购所需的施工材料，包括混凝土、螺栓、钢筋等，确保材料的质量和数量满足施工的需求。
3. 施工步骤预埋螺栓塔吊基础施工的步骤主要包括基础开挖、基础处理、螺栓安装和混凝土浇筑等过程。
3.1 基础开挖根据设计图纸的要求，使用挖掘机进行基础开挖。
开挖后的土方应清理干净，并按要求进行土方的处理。
3.2 基础处理基础处理是确保基础的平整和牢固的重要步骤。
在基础开挖完成后，应进行基础的清理和处理，包括清除杂物、坑底的加固和夯实等工作。
3.3 螺栓安装螺栓是塔吊固定在基础上的关键部件，螺栓的安装应符合设计要求。
首先，在基础预埋螺栓位置处开孔，然后将螺栓插入孔中，并用适当的方法固定。
3.4 混凝土浇筑混凝土浇筑是预埋螺栓塔吊基础施工的最后一步，也是确保基础稳固和可靠的关键步骤。
在混凝土浇筑前，应先进行浇筑前的准备工作，包括模板的安装、钢筋的预埋等。
然后，根据设计要求，将准备好的混凝土均匀地倒入基础内，并采取相应的措施，确保混凝土的质量和浇筑的均匀性。
4. 注意事项在预埋螺栓塔吊基础施工过程中，需要注意以下几个事项：4.1 安全措施确保施工现场的安全，遵守相关的安全规范和操作规程，提供必要的安全防护设施，防止事故的发生。
塔吊基础施工方案(预埋节)
XXXX小区项目工程塔吊基础施工方案XXXX有限公司2023年5月20日目录一、编制依据--------------------------------------------------------2二、工程概况--------------------------------------------------------2三、塔吊设计参数--------------------------------------------------3四、塔吊基础设计--------------------------------------------------3五、塔吊基础施工技术措施及质量验收-----------------------4六、塔吊穿地下室处理措施--------------------------------------5七、塔吊基础模板--------------------------------------------------6八、钢筋砼-----------------------------------------------------6高层塔吊基础施工方案一、编制依据1、本工程施工组织设计；2、工程勘察报告；3、GB50202-2002《地基与基础施工质量验收规范》；4、GB50205-2001《钢结构工程施工质量验收规范》；5、GB50007-2002《建筑地基基础设计规范》；6、GB50017-2003《钢结构设计规范》；7、JGJ33-2001《建筑机械使用安全技术规程》；8、JGJ94-2008《建筑桩基技术规范》；9、本工程设计图纸；10、塔式起重机使用说明书。
二、工程概况本工程为XXXX6号地块小区建设项目工程，结构形式为剪力墙结构，地上1#26层、2#26层、3#20层、4#27层、5#23层、6#27层、7#20层，地下1层，总建筑面积为152141.96平方米。
塔吊基础施工方案
塔吊基础施工方案目录1.工程概况 (1)2.编制依据 (1)3.塔吊选型 (1)4.塔吊基础设计及验算 (2)4.1塔吊基础选型 (2)4.2塔吊基础设计 (2)4.3立柱桩与工程桩间距 (5)4.4塔吊基础验算 (5)5.施工质量注意要点： (27)5.1钻孔灌注桩及格构柱要求 (27)5.2钢结构焊接要求 (27)5.3验收使用要点 (28)6.安全文明措施 (28)7.附图 (29)1.工程概况2.编制依据1）前期招标建筑结构图、业主提供的基坑支护设计图纸。
2）《塔式起重机使用说明书》3）《塔式起重机安全规程》（GB5144-2006）4）《钢结构设计规范》（GB50017-2003）5）《钢结构现场检测技术标准》（GB/T50621-2010）6）《建筑钢结构焊接技术规程》 (JGJ81-2002)7）《钢结构高强度螺栓连接的设计、施工及验收规程》 (JGJ82-2011)8）《钢结构工程施工质量验收规范》（GB50205-2002）9）《建筑地基基础设计规范》（GB50007-2011）10）《混凝土结构设计规范》（GB50010-2010）11）《建筑桩基技术规范》（JGJ94-2008）12）《建筑机械使用安全技术规程》（JGJ33-2012）13）《建设工程安全生产条例》（国务院第393号令）14）《建筑起重机械安全监督管理规定》（建设部第166号令）15）《塔式起重机设计规范》（GB/T13572-2008）3.塔吊选型本工程现场分三个区进行先后施工，总体施工顺序为：首先施工I区，待I区B2层结构（B1板）施工完成并达到强度后开始II区土方开挖及支撑施工，II区地下结构施工完成后方再择机插入III区基坑施工。
I区土方及支撑施工阶段拟使用一台60m臂长TC6015塔吊作为工程垂直吊装工具（塔吊编号为1#），1#塔吊位于I区主塔楼东部，待I区B2层结构施工完成后，在I区主塔楼西北侧安装一台40m臂长TC6015塔吊（塔吊编号为2#），待2#塔吊安装完毕后，拆除1#塔吊，紧接着在主塔楼东南侧安装一台45m臂长TC7035塔吊（塔吊编号为3#）。
塔吊基础预埋标节施工方案
塔吊基础预埋标节施工方案一、项目背景在建筑工程中, 塔吊是一种重要的起重工具，它需要经过一定的安装和调试才能正常使用。
其中塔吊基础预埋标节施工是塔吊安装过程中的重要环节，施工方案的合理设计和实施将直接关系到塔吊的安装效果及安全运行。
此文档将详细介绍塔吊基础预埋标节施工方案及相关流程。
二、施工基本要求1.质量要求–预埋标节应准确嵌入混凝土基础中，嵌入深度应符合设计要求，并应稳固不松动。
–预埋标节与基础应无裂缝现象，表面平整。
2.工期要求–预埋标节施工应在塔吊架设前完成，确保塔吊安装进度。
3.安全要求–施工人员应经过培训，具备相关安全操作知识，佩戴必要的安全防护装备。
–施工现场应设置明显的安全警示标识，确保周围人员安全。
三、施工方案1. 施工准备•核对预埋标节图纸，确认尺寸、位置。
•准备预埋标节及相关施工工具、设备。
•基础表面清理，并进行必要的处理，保持平整。
2. 施工流程1.测量定位–根据图纸要求使用测量工具对基础进行定位，确保预埋标节位置准确无误。
2.预埋–将预埋标节放置于预留孔内，注意对齐孔口。
–确保预埋标节嵌入深度符合设计要求。
3.固定–使用专用工具或设备对预埋标节进行固定，确保其稳固性。
4.验收–完成施工后进行预埋标节的验收，检查是否符合要求。
3. 施工注意事项•施工过程中应注意避免产生振动等可能导致预埋松动或不稳的情况。
•施工人员应密切配合，严格按照流程操作，确保施工质量及安全。
四、施工总结塔吊基础预埋标节施工是塔吊安装过程中的重要环节，正确的施工流程和严格的质量要求对于保障塔吊的安全运行至关重要。
通过本文档的施工方案介绍，相信可以为相关施工人员提供一定的参考和指导，保障施工质量，确保工程安全顺利进行。
以上为塔吊基础预埋标节施工方案文档，希望对您的工作有所帮助。
