二、水源热泵与其他类型空调性能对比分析列表：表1三、水源热泵与其他类型空调主机设备技术特点比较列表：表2四、水源热泵与其他类型空调系统一次能源利用率比较列表：水源热泵中央空调系统的一般性特点一——节能、高效。
节能是水源热泵中央空调的显著特点。
其一次利用率在目前常用的中央空调系统中居首位。
表3五、水源热泵中央空调系统与燃气锅炉系统技术比较对一个空调系统来说，如果仅仅比较空调机组的初投资，而置辅助设备于不顾，那就会失去比较的意义，正确的方法应从以下4个方面进行比较：（1）空调机组的技术性；（2）空调制冷设备以及所需要的辅助设备的初投资；（3）安装、运行和维修的费用；（4）其它因素。
1、技术比较：表42、初投资比较列表：注：1、成本投资不含电力配线与启动设备；2、成本投资不含打井费用； 3、成本投资不含空调末端设备； 4、成本投资不含远程控制器。
3、运行费用比较列表：表6注：一、水源热泵：1.冬季： 757KW ×1.1×8×120×0.66×0.56=295455元=29.5万元2.电费：0.56元/度3.冬、夏季空调运行时间均按4个月，每日8小时计算；4.运行平均使用率0.66二、燃气锅炉：1.每小时耗气量（2台合计）：499.5立方米2.采暖期耗气费用（每小时耗气量×运行时间×单价）499.5×8×120×2.66=1275523元＝127.6万元3.采暖期按120天计算，锅炉按7.5T/H锅炉每天平均满负荷运行8小时计算。
另：以上比较未计算煤气开口费。
综上比较，初投资水源热泵比燃气锅炉高179.1万元，年运行费用水源热泵比燃气锅炉低98.1万元，仅两年就可收回水源热泵高出的初投资。

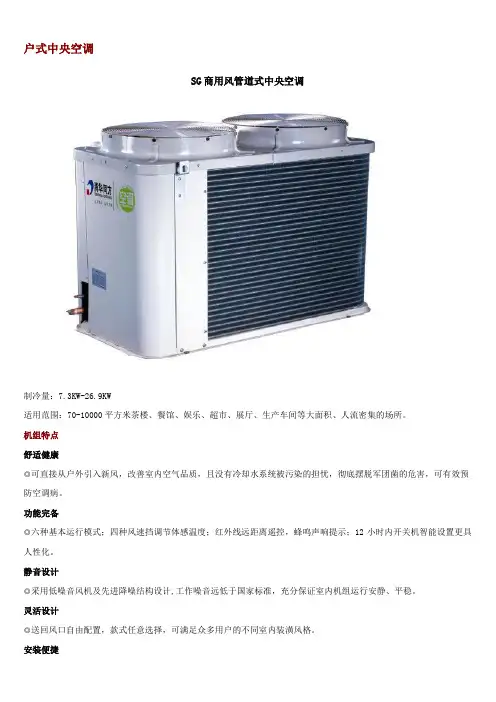

故推荐清华同方水源热泵机组。
六、水源热泵与其他类型空调系统运行费用比较列表：表7综上所述，清华同方系列水源中央空调系统具有高效、节能、环保、节水、节资、舒适且冬夏两用的特点，是新世纪能源利用的最优方式之一，是理想的中央空调系统方案。
