高效氧枪喷头优化设计与应用
习晓峰，罗岩，李都宏（陕西龙门钢铁有限责任公司炼钢厂）
摘要: 龙钢炼钢厂50t 转炉原采用Ф168的四孔氧枪喷头,
在使用过程中存在马赫数高（2.05），冶炼终渣化不透，渣中带铁量高、喷溅率高、炉底上涨频繁的情况。
根据现场实际情况, 改用四孔Ф180氧枪, 并对喷头的各项参数进行了优化设计和改造, 改造取得了良好的效果,
转炉化渣有了明显的改善，渣中带铁量由35%降至20%, 喷溅率由25%降至10%, 转炉炉型规则保持延长。
关键词: 转炉；氧枪；喷头；优化改造
1 前言
供氧制度包括确定合理的喷头结构、供氧强度、氧压和枪位控制,是控制整个吹炼过程的中心环节,直接影响吹炼效果和钢铁料消耗的高低。
供氧制度还关系到造渣速度、化渣优劣、喷溅情况、终点碳高低、温度的控制和炉衬寿命;对转炉强化冶炼、提高钢水质量也有重要的影响。
龙钢炼钢厂现有4座混铁炉，4座50t转炉，4台方坯连铸机，09年以前氧枪一直使用Ф168的4孔拉瓦尔氧枪,喉口直径Φ25.7mm，出口直径33.5mm,马赫数2.05。
从生产数据统计来看, 该枪在使用过程中,冶炼终渣化不透，渣中带铁量达35%、喷溅率在25%以上、炉底上涨频繁，使炼钢钢铁料消耗达到1094kg/t左右，直接影响成本。
另外,炉底的上涨导致炉型不规则，终点碳难于把握，对高拉碳影响较大。
2 高效氧枪喷头优化设计
2.1 马赫数的选择
马赫数(M)是设计喷头的一个重要参数，M的大小决定了氧气流股的出口速度(V出)的大小,即决定了氧气流股对熔池的冲击能力的大小。
M过大,流股对熔池的冲击能力越大，会导致喷溅严重；M 过小，又会使熔池得不到良好的搅拌。
为使吹炼过程保持平稳，通过M与（P设）和（V出）三者之间（如图1）所示的关系。
从图中可
以看出, M—P 设和M—V 出两条曲线都是随着M的增大而单调增大的。
但是, 两条曲线的斜率不相同。
综合考虑, 马赫数M取2.0。
2.2 喷头喉口直径及出口直径的计算
2.2.1 计算工况氧压Po
查等熵流表，当M为2.0时，P出/P0=0.1278，由于炉膛压力近似于大气压力，所以P出=0.102Mpa，则P0=0.8Mpa=8.14kg/cm2，故工作压力为0.80～0.85MPa
2.2.2 计算氧流量Q
Q= 吨钢氧耗×出钢量×60÷纯供氧时间
供氧强度为4.15Nm3/( t﹒min)，则Q=13700Nm3/h。
2.2.3 计算喉口直径D喉
根据炉子的吨位和实践仍选用四孔喷头, 由氧流量公式:
Q=64.3236×PO×A喉
其中：A喉为喉口截面积。
得出：D喉=28.9mm。
2.2.4 计算出口直径D出
根据M=2.0, 查等熵流表, 知A出/A喉=1.688, A 出为喷头出口截面积,
得出：D出=37.6mm。
2.2.5 据生产实际经验仍选取孔倾角α=120
2.3 操作枪位及冲击深度计算
2.3.1
选择操作枪位主要考虑两点，及射流中心线速度衰减和取得最大冲击面，当枪位低于30D出，速度衰减已经趋向平缓，但是速度值也低，冲击能量不足。
因此，枪位选择在30～40 D出为宜。
基本枪位1310mm；最高枪位1500mm；最低枪位1130mm。
2.3.2 冲击深度根据佛林公式：
H=3.4×PO×D喉/H0.5-0.0381
对于四孔喷头取修正系数0.90, 计算得：冲击深度=580mm
3 实际操作过程中枪位确定
3.1 枪位与熔池搅拌的关系
枪位在适当的范围内变动, 可以调节熔池表面和内部的化学反应速度, 尤其碳氧反应速度,从而也起到调节熔池的搅拌作用。
如果短时间内采用高-低枪位, 还有利于消除炉内液面上出现的“死角”。
3.2 枪位与渣中TFe 含量的关系
渣中TFe含量与吹炼的关系极为密切, 不仅影响成渣速度, 而且是转炉炼钢氧的载体,转炉内各氧化反应的参与者。
在吹炼的不同时期，根据炼钢的任务，对渣中TFe含量的要求也不同。
如在吹炼初期为了去除P、S应早化渣,要求使用稍高枪位, 保证渣中TFe含量高
些；在吹炼中期为防止喷溅，要求使用适中枪位,保证合适的渣中TFe 含量；在吹炼后期为了提高钢水收得率, 最好降低枪位以降低渣中TFe含量。
3.3 枪位与熔池温度关系
根据现有原料(特别是铁水)条件，以及现场的试验摸索，综合考虑枪位与炉内温度、熔池搅拌、渣中TFe含量，得出操作过程中的最佳枪位。
4 氧枪高效改造的生产实践效果
09年转炉使用改造过的氧枪后，各类指标出现明显的好转。
具体情况见表一：
应用表明,
该氧枪有利于前期渣早化,提高了过程化渣效果,为提高终点碳创造了条件，同时更好的抑制了喷溅的产生；终渣较以前更透，大大降低了一倒渣中带铁量，降低了转炉钢铁料消耗,使炼钢成本进一步降低；提高供氧强度，缩短了冶炼周期,达到班产20炉的高冶炼节奏, 为进一步提高产能提供了有力的保障。
氧枪工作原理
氧枪工作原理
氧枪是一种用于含氧介质燃烧的设备，它的工作原理可以概括为以下几个步骤：
1. 提供氧气：通过气体输送系统，将高纯度的氧气从储氧压缩机送入氧枪。
2. 高速喷射：氧气进入氧枪后，通过喷嘴或喷管的小孔，以高速喷射出来。
喷嘴的设计可以使氧气流经产生旋涡和喷雾，增大与燃烧介质的接触面积。
3. 混合燃烧：氧气喷射出来后与燃烧介质，如煤粉、液体燃料或气体燃料等混合。
在混合过程中，氧气提供了氧化剂，使得燃烧反应能够迅速进行，释放出大量的热能。
4. 燃烧反应：燃烧介质在氧气的作用下发生燃烧反应，产生高温的火焰。
火焰的温度和强度取决于氧气的输入量、喷射速度和混合程度等因素。
5. 调节和控制：氧枪通常可以通过调节喷嘴的型号、数量和氧气压力等参数来控制氧气的喷射量和速度，从而根据实际需要进行燃烧过程的调节和控制。
通过上述工作原理，氧枪可以有效地增加燃烧反应的强度和效率，提高燃烧介质的利用率，同时减少不完全燃烧产生的有害气体和颗粒物排放。
它广泛应用于工业生产中的炉窑、锅炉、燃烧设备等领域。
氧枪的使用流程

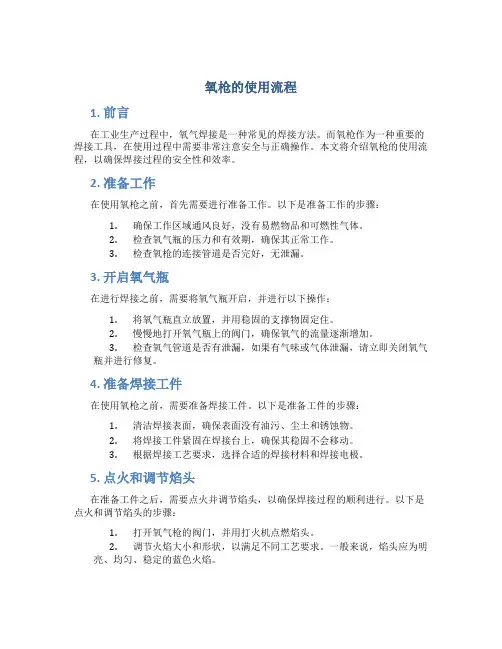

氧枪的使用流程1. 前言在工业生产过程中，氧气焊接是一种常见的焊接方法。
而氧枪作为一种重要的焊接工具，在使用过程中需要非常注意安全与正确操作。
本文将介绍氧枪的使用流程，以确保焊接过程的安全性和效率。
2. 准备工作在使用氧枪之前，首先需要进行准备工作。
以下是准备工作的步骤：1.确保工作区域通风良好，没有易燃物品和可燃性气体。
2.检查氧气瓶的压力和有效期，确保其正常工作。
3.检查氧枪的连接管道是否完好，无泄漏。
3. 开启氧气瓶在进行焊接之前，需要将氧气瓶开启，并进行以下操作：1.将氧气瓶直立放置，并用稳固的支撑物固定住。
2.慢慢地打开氧气瓶上的阀门，确保氧气的流量逐渐增加。
3.检查氧气管道是否有泄漏，如果有气味或气体泄漏，请立即关闭氧气瓶并进行修复。
4. 准备焊接工件在使用氧枪之前，需要准备焊接工件。
以下是准备工件的步骤：1.清洁焊接表面，确保表面没有油污、尘土和锈蚀物。
2.将焊接工件紧固在焊接台上，确保其稳固不会移动。
3.根据焊接工艺要求，选择合适的焊接材料和焊接电极。
5. 点火和调节焰头在准备工件之后，需要点火并调节焰头，以确保焊接过程的顺利进行。
以下是点火和调节焰头的步骤：1.打开氧气枪的阀门，并用打火机点燃焰头。
2.调节火焰大小和形状，以满足不同工艺要求。
一般来说，焰头应为明亮、均匀、稳定的蓝色火焰。
6. 开始焊接当焰头调节好后，即可开始焊接。
以下是开始焊接的步骤：1.保持氧枪与焊接表面垂直，并将焰头对准焊接缝隙。
2.按压氧枪的开关，使氧气和燃气混合，形成火焰。
3.沿着焊接缝隙缓慢移动氧枪，保持焊接速度均匀。
4.注意焊接过程中的温度和焊接质量，调整焰头大小和焊接速度，以获得理想的焊接效果。
7. 完成焊接在焊接完成后，需要进行一些后续操作。
以下是完成焊接的步骤：1.关闭氧气瓶和氧枪的阀门，切断氧气供应。
2.将焊接工件冷却一段时间，以防止过热和变形。
3.清洁焊接表面，去除焊接过程中产生的焊渣和杂质。
氧枪的原理
氧枪的原理
氧枪是一种用于工业生产中的设备，它主要用于向燃烧炉、燃烧室或其他燃烧
设备中喷射氧气，以提高燃烧效率和产量。
氧枪的原理是利用高压氧气将氧气喷射到燃烧区域，从而使燃烧反应更加充分和迅速。
本文将对氧枪的原理进行详细介绍。
首先，氧枪的原理基于氧气对燃烧过程的促进作用。
在一般的燃烧过程中，空
气中含有大约21%的氧气，而氮气占了大部分。
而使用氧枪喷射高纯度的氧气，
可以提高燃烧区域的氧气浓度，从而加速燃烧反应的进行。
这样可以使燃烧过程更加充分，减少燃料的消耗，提高燃烧效率。
其次，氧枪的原理还涉及氧气的喷射方式。
氧枪通常采用高压氧气将氧气喷射
到燃烧区域，这样可以形成高速的氧气流，将燃料颗粒或液体喷雾吹入燃烧区域，使其与氧气充分混合。
这种高速氧气流的喷射方式可以有效地提高氧气与燃料的接触面积，促进燃烧反应的进行。
另外，氧枪的原理还包括氧气的渗透和燃烧过程的控制。
通过氧枪喷射高压氧气，可以使氧气迅速渗透到燃烧区域，与燃料充分混合，形成高温高压的燃烧环境，从而促进燃烧反应的进行。
同时，氧枪还可以通过控制氧气的喷射量和喷射角度，来调节燃烧过程的强度和速度，实现燃烧的精准控制。
总之，氧枪的原理是基于高压氧气喷射的方式，利用氧气对燃烧过程的促进作用，提高燃烧效率和产量。
通过喷射高浓度的氧气，形成高速氧气流，促进氧气与燃料的充分混合，加速燃烧反应的进行。
同时，通过控制氧气的喷射量和喷射角度，可以实现燃烧过程的精准控制。
这些原理的应用使得氧枪在工业生产中发挥着重要的作用，提高了生产效率和节约了能源资源。
氧枪 原理
氧枪横移与升降联锁关系: 氧枪横移到位后(锁定装置到锁定位)才允许
下降。 氧枪提升到换枪位置松开后,才允许横移。
Hale Waihona Puke 氧枪下降条件：转炉在“零”位，且氧枪对准转炉中心线。 煤气风机处于高速运转状态。 氧枪高压水阀打开，出水温度<50℃。 氧枪事故报警条件： O2／N2，压力≤0.5MPa。 氧枪进水压力≤0.5MPa。 冷却水出水温度≥50℃。 冷却水进出水流量差≥20m3/h。 停电或电气系统故障。
2输入模拟量
3速度实际值送给PLC
4电流表
5 DC24V
6备用
7编码器信
号
8到最高位时OFF3信号
9
机旁和内控手动下降给定通道极性取反
10备用 11PLC不工作/手动
12备
用
13内控/外控
14启动/停止
氧枪设备启动前确认
1、氧枪、水流量、压力正常、氧压、氧量正常， 分档(0.2、0.4、0.6、0.8Mpa)试氧正常
氧枪结构简图
1.电机 2.减速机 3.滑轮 4.卷筒 5.制动器 6.车轮 7.导轮 8.横移台车
9.钢绳 10.氧枪 11.导轮 12.滑道 13.氧枪 升降小车
氧枪原理简图
电气原理简图
1 抱闸接触器（电源正常时） 2抱闸接触器（主电源故障 时） 3电机冷却风机
1 PLC的速度设定值
主要功能概况：
氧枪传动设备采用“双车双枪”型式。每一座转 炉配备两支氧枪, 一支吹炼, 一支备用。每支氧枪 都有各自独立的升降小车及提升系统, 氧枪升降小 车的活动导轨及提升系统均固定在横移台车上， 横移台车由行走装置驱动定距移动, 达到吹炼枪与 备用枪的迅速更换。一套固定导轨连接于厂房结 构上, 导轨断面由两根轧制H型钢为主滑道组成的 桁架结构, 具有足够的强度、刚度和抗变形能力, 横移台车移动，使各自的活动导轨分别与固定导 轨相连, 实现氧枪及升降小车在上、下极限位置间 移动。
氧枪常见故障及分析处理
刮渣器不动作
1、气缸坏 2、电磁换向阀 坏 3、气动三联件 坏
1、气缸内泄 2、压力不够 3、刮渣器卡
1、更换气缸 2、更换电磁换 向阀 3、更换气动三 联件
1、更换气缸 2、调节压力 3、检查刮渣器
刮渣器动作慢
氧枪常见故障分析处理
常见故障及处理方法
故障部位 原因 处理方法
氧枪水流量低
1、金属软管漏 水 2、氧枪法兰处 漏水 3、法兰垫子孔 小
1、更换金属软 管 2、法兰处螺栓 紧固 3、更换法兰垫 子
4、法兰垫子没 有对中 5、阀门损坏 6、氧枪管内有 堵塞 氧枪不能升降 1、未调好 2、抱闸液压缸 损坏 3、极限短接 4、升降小车卡 或金属软管挂住
4、从新调整垫 子 5、更换阀门 6、更换氧枪 1、抱闸间隙调 整 2、更换抱闸液 压缸 3、极限开关及 线路检、钢绳断 2、抱闸损坏 3、接手打齿
1、更换钢绳 2、更换抱闸 3、更换接手
1、排除障碍物 2、极限位置位 置 3、排除障碍物
横移小车不到位 1、金属软管挂 住 2、极限位置未 调好 3、横移小车下 部有障碍物
氧枪工作原理

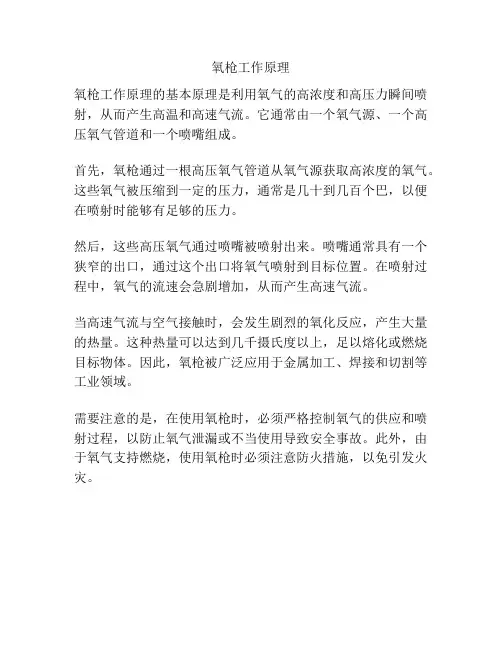

氧枪工作原理
