2019年高考真题+高考模拟题 专项版解析汇编 物理——专题09 静电场(解析版)
专题09 静电场1．（2019·新课标全国Ⅰ卷）最近，我国为“长征九号”研制的大推力新型火箭发动机联试成功，这标志着我国重型运载火箭的研发取得突破性进展。
若某次实验中该发动机向后喷射的气体速度约为3 km/s ，产生的推力约为4.8×106 N ，则它在1 s 时间内喷射的气体质量约为A ．1.6×102 kgB ．1.6×103 kgC ．1.6×105 kgD ．1.6×106 kg【答案】B【解析】设该发动机在t s 时间内，喷射出的气体质量为m ，根据动量定理，Ft mv =，可知，在1s 内喷射出的气体质量6304.810k g 1.610k g 3000m F m t v ⨯====⨯，故本题选B 。
2．（2019·新课标全国Ⅱ卷）静电场中，一带电粒子仅在电场力的作用下自M 点由静止开始运动，N 为粒子运动轨迹上的另外一点，则A ．运动过程中，粒子的速度大小可能先增大后减小B ．在M 、N 两点间，粒子的轨迹一定与某条电场线重合C ．粒子在M 点的电势能不低于其在N 点的电势能D ．粒子在N 点所受电场力的方向一定与粒子轨迹在该点的切线平行【答案】AC【解析】A ．若电场中由同种电荷形成即由A 点释放负电荷，则先加速后减速，故A 正确；B ．若电场线为曲线，粒子轨迹不与电场线重合，故B 错误。
C ．由于N 点速度大于等于零，故N 点动能大于等于M 点动能，由能量守恒可知，N 点电势能小于等于M 点电势能，故C 正确D ．粒子可能做曲线运动，故D 错误； 3．（2019·新课标全国Ⅲ卷）如图，电荷量分别为q 和–q （q >0）的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。
则A．a点和b点的电势相等B．a点和b点的电场强度大小相等C．a点和b点的电场强度方向相同D．将负电荷从a点移到b点，电势能增加【答案】BC【解析】由几何关系，可知b的电势大于a的电势，故A错误，把负电荷从a移到b，电势能减少，故D错误;由对称性和电场的叠加原理，可得出a、b的合电场强度大小、方向都相同，故B、C正确。
4．（2019·北京卷）如图所示，a、b两点位于以负点电荷–Q（Q>0）为球心的球面上，c点在球面外，则A．a点场强的大小比b点大B．b点场强的大小比c点小C．a点电势比b点高D．b点电势比c点低【答案】D【解析】由点电荷场强公式2Q E k r =确定各点的场强大小，由点电荷的等势线是以点电荷为球心的球面和沿电场线方向电势逐渐降低确定各点的电势的高低。
由点电荷的场强公式2Q E k r =可知，a 、b 两点到场源电荷的距离相等，所以a 、b 两点的电场强度大小相等，故A 错误；由于c 点到场源电荷的距离比b 点的大，所以b 点的场强大小比c 点的大，故B 错误；由于点电荷的等势线是以点电荷为球心的球面，所以a 点与b 点电势相等，负电荷的电场线是从无穷远处指向负点电荷，根据沿电场线方向电势逐渐降低，所以b 点电势比c 点低，故D 正确。
5．（2019·天津卷）如图所示，在水平向右的匀强电场中，质量为m 的带电小球，以初速度v 从M 点竖直向上运动，通过N 点时，速度大小为2v ，方向与电场方向相反，则小球从M 运动到N 的过程A ．动能增加212mv B ．机械能增加22mvC ．重力势能增加232mv D ．电势能增加22mv【答案】B【解析】由动能的表达式2k 12E mv =可知带电小球在M 点的动能为212kM E mv =，在N 点的动能为()21222kN E m v mv ==，所以动能的增量为232k E mv ∆=，故A 错误；带电小球在电场中做类平抛运动，竖直方向受重力做匀减速运动，水平方向受电场力做匀加速运动，由运动学公式有,2y x qE v v gt v v at t m=====，可得2qE mg =，竖直方向的位移2v h t =，水平方向的位移22v x t vt ==，因此有2x h =，对小球由动能定理有232k qEx mgh E mv -==，联立上式可解得22qEx mv =，212mgh mv =，因此电场力做正功，机械能增加，故机械能增加22mv ，电势能减少22mv ，故B 正确D 错误，重力做负功重力势能增加量为212mv ，故C 错误。
6．（2019·江苏卷）一匀强电场的方向竖直向上，t =0时刻，一带电粒子以一定初速度水平射入该电场，电场力对粒子做功的功率为P ，不计粒子重力，则P -t 关系图象是【答案】A 【解析】由于带电粒子在电场中类平抛运动，在电场力方向上做匀加速直线运动，加速度为qE m ，经过时间t ，电场力方向速度为qE t m ，功率为qE P Fv qE t m ==⨯ ，所以P 与t 成正比，故A 正确。
7．（2019·江苏卷）如图所示，ABC 为等边三角形，电荷量为+q 的点电荷固定在A 点．先将一电荷量也为+q 的点电荷Q 1从无穷远处（电势为0）移到C 点，此过程中，电场力做功为-W ．再将Q 1从C 点沿CB 移到B 点并固定．最后将一电荷量为-2q 的点电荷Q 2从无穷远处移到C 点．下列说法正确的有A ．Q 1移入之前，C 点的电势为WqB ．Q 1从C 点移到B 点的过程中，所受电场力做的功为0C ．Q 2从无穷远处移到C 点的过程中，所受电场力做的功为2WD ．Q 2在移到C 点后的电势能为-4W【答案】ABD【解析】由题意可知，C 点的电势为pC E W q qϕ==，故A 正确；由于B 、C 两点到A 点(q +)的距离相等，所以B 、C 两点的电势相等，所以1Q 从C 点移到B 点的过程中，电场力做功为0，故B 正确；由于B 、C 两点的电势相等，所以当在B 点固定1Q 后，C 点的电势为2W q，所以2Q 从无穷远移到C 点过程中，电场力做功为：2204W W qU q W q ⎛⎫==-⨯-= ⎪⎝⎭故C 错误；由于C 点的电势为2W q ，所以电势能为p 4E W =-，故D 正确。
8．（2019·浙江选考）等量异种电荷的电场线如图所示，下列表述正确的是A ．a 点的电势低于 b 点的电势B ．a 点的场强大于b 点的场强，方向相同C ．将一负电荷从a 点移到b 点电场力做负功D ．负电荷在a 点的电势能大于在b 点的电势能【答案】C【解析】沿电场线方向电势降低，故a 点电势高于b 点电势，A 错误；电场线的疏密程度表示电场强度大小，电场线越密，电场强度越大，故a 点的场强大于b 点的场强，电场线的切线方向为场强方向，故ab 两点的电场强度方向不同，B 错误；负电荷在低电势处电势能大，所以从a 点（高电势）移动到b 点（低电势），电势能增大，电场力做负功，C 正确D 错误．9．（2019·浙江选考）电荷量为4×10－6 C 的小球绝缘固定在A 点，质量为0.2 kg 、电荷量为－5×10－6 C 的小球用绝缘细线悬挂，静止于B 点。
A 、B 间距离为30 cm ，AB 连线与竖直方向夹角为60°。
静电力常量为9.0×109 N ·m 2/C 2，小球可视为点电荷。
下列图示正确的是A ．B ．C ．D ．【答案】B 【解析】两球之间的库仑力为669224105109.010N 2N 0.3A B q q F k r --⨯⨯⨯==⨯⨯=，小球B 受到的重力大小为2B G N =，且F 与竖直方向夹角为60°，B F G =，故小球B 受到的库仑力，重力以及细线的拉力，组成的矢量三角形为等边三角形，所以细线与竖直方向的夹角为60°，B 正确．【点睛】当三力平衡时，能组成一个封闭的矢量三角形，再结合一个角为60°的等腰三角形为等边三角形即可求解。
10．（2019·山西省太原市第五中学高三（5月）模拟）如图所示，匀强电场中的六个点A 、B 、C 、D 、E 、F 为正八面体的六个顶点，已知BE 中点O 的电势为零，A 、B 、C 三点的电势分别为7 V 、-1 V 、3 V ，则E 、F 两点的电势分别为A ．2 V 、-2 VB ．1 V 、-3 VC ．1 V 、-5 VD ．2 V 、-4 V【答案】B 【解析】如图所示。
设AB 的中点为M ，MO 平行于AE ，且AE =2MO ，根据U=Ed 可知沿着AE 方向电势变化量是沿MO 方向的2倍，而M 点电势为3 V ，即U MO =3 V ，故有U AE =6 V ，由此可知E 点电势为1 V ；根据正八面体的特点可知，AE 平行于CF ，故沿CF 方向电势降低为U CF =6 V ，由此可得F 点电势为-3 V ，故B 正确；ACD 错误，故选B 。
11．（2019·湖南省怀化市年高三统一模拟）某空间存在一电场，电场中的电势ϕ在x 轴上的分布如图所示，下列说法正确的是A ．在x 轴上，从1x 到2x 电场强度方向向左B ．在x 轴上，从1x 到2x 电场强度先增大后减小C ．把一负电荷沿x 轴正向从1x 移到2x ，电场力先减小后增大D ．把一负电荷从1x 移到2x ，电场力做负功【答案】C【解析】在x 轴上，从1x 到2x 电势先降低后升高，可知电场强度方向先向右后向左，A 项错误；因x ϕ—图像的斜率等于电场强度，可知从1x 到2x 电场强度先减小后增大，B 项错误；由F qE =知把一负电荷沿x 轴正向从1x 移到2x ，电场力先减小后增大，C 项正确；由p E q ϕ=知12p p E E >，把一负电荷从1x 移到2x 电势能减小，电场力做正功，D 项错误。
12．（2019·北京市101中学三模）一带负电荷的质点，在电场力作用下沿曲线abc 从a 运动到c ，已知质点的速率是递减的。
关于b 点电场强度E 的方向，下列图示中可能正确的是（虚线是曲线在b 点的切线）A ．B ．C ．D ．【答案】D【解析】A ．电荷做曲线运动，电场力与速度方向不在同一直线上，应指向轨迹弯曲的内侧，不可能沿轨迹的切线方向，则场强也不可能沿轨迹的切线方向。
故A 错误；B ．负电荷所受的电场力方向与场强方向相反，图中电场力方向与速度方向的夹角为锐角，电场力做正功，电荷的速率增大，与题不符。
故B 错误；C ．图中场强方向指向轨迹的内侧，则电场力指向轨迹的外侧，电荷的轨迹应向上弯曲，不可能沿如图的轨迹运动。
故C 错误；D ．图中场强方向指向轨迹的外侧，则电场力指向轨迹的内侧，而且电场力方向与电荷的速度方向成钝角，电场力做负功，电荷的速率减小，符合题意。
2019年高考物理试题分类汇编：电场(带详细解析)
2019年高考物理试题分类汇编——电场（全国卷1）16．关于静电场，下列结论普遍成立的是A ．电场中任意两点之间的电势差只与这两点的场强有关B ．电场强度大的地方电势高，电场强度小的地方电势低C ．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零D ．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向【答案】C【解析】在正电荷的电场中，离正电荷近，电场强度大，电势高，离正电荷远，电场强度小，电势低；而在负电荷的电场中，离正电荷近，电场强度大，电势低，离负电荷远，电场强度小，电势高，A 错误。
电势差的大小决定于两点间距和电场强度，B 错误；沿电场方向电势降低，而且速度最快，C 正确；场强为零，电势不一定为零，如从带正电荷的导体球上将正电荷移动到另一带负电荷的导体球上，电场力做正功。
【命题意图与考点定位】考查静电场中电场强度和电势的特点，应该根据所学知识举例逐个排除。
（全国卷2）17. 在雷雨云下沿竖直方向的电场强度为410V/m.已知一半径为1mm 的雨滴在此电场中不会下落，取重力加速度大小为10m/2s ,水的密度为310kg/3m 。
这雨滴携带的电荷量的最小值约为 A ．2910 C B. 4910 C C. 6910 C D. 8910 C 【答案】B【解析】带电雨滴在电场力和重力最用下保持静止，根据平衡条件电场力和重力必然等大反向mg=Eq ，则339944410 3.14103341010r mgq C E E 。
【命题意图与考点定位】电场力与平衡条件的结合。
（新课标卷）17.静电除尘器是目前普遍采用的一种高效除尘器.某除尘器模型的收尘板是很长的条形金属板，图中直线ab 为该收尘板的横截面.工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上.若用粗黑曲线表示原来静止于P 点的带电粉尘颗粒的运动轨迹，下列4幅图中可能正确的是(忽略重力和空气阻力)答案：A。
2019年高考真题+高考模拟题 专项版解析汇编 物理——专题09 静电场(原卷版)
专题09 静电场1．（2019·新课标全国Ⅰ卷）最近，我国为“长征九号”研制的大推力新型火箭发动机联试成功，这标志着我国重型运载火箭的研发取得突破性进展。
若某次实验中该发动机向后喷射的气体速度约为3 km/s，产生的推力约为4.8×106 N，则它在1 s时间内喷射的气体质量约为A．1.6×102 kg B．1.6×103 kgC．1.6×105 kg D．1.6×106 kg2．（2019·新课标全国Ⅱ卷）静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则A．运动过程中，粒子的速度大小可能先增大后减小B．在M、N两点间，粒子的轨迹一定与某条电场线重合C．粒子在M点的电势能不低于其在N点的电势能D．粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行3．（2019·新课标全国Ⅲ卷）如图，电荷量分别为q和–q（q>0）的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。
则A．a点和b点的电势相等B．a点和b点的电场强度大小相等C．a点和b点的电场强度方向相同D．将负电荷从a点移到b点，电势能增加4．（2019·北京卷）如图所示，a、b两点位于以负点电荷–Q（Q>0）为球心的球面上，c点在球面外，则A ．a 点场强的大小比b 点大B ．b 点场强的大小比c 点小C ．a 点电势比b 点高D ．b 点电势比c 点低5．（2019·天津卷）如图所示，在水平向右的匀强电场中，质量为m 的带电小球，以初速度v 从M 点竖直向上运动，通过N 点时，速度大小为2v ，方向与电场方向相反，则小球从M 运动到N 的过程A ．动能增加212mv B ．机械能增加22mv C ．重力势能增加232mv D ．电势能增加22mv6．（2019·江苏卷）一匀强电场的方向竖直向上，t =0时刻，一带电粒子以一定初速度水平射入该电场，电场力对粒子做功的功率为P ，不计粒子重力，则P -t 关系图象是7．（2019·江苏卷）如图所示，ABC 为等边三角形，电荷量为+q 的点电荷固定在A 点．先将一电荷量也为+q 的点电荷Q 1从无穷远处（电势为0）移到C 点，此过程中，电场力做功为-W ．再将Q 1从C 点沿CB 移到B 点并固定．最后将一电荷量为-2q 的点电荷Q 2从无穷远处移到C 点．下列说法正确的有A．Q1移入之前，C点的电势为W qB．Q1从C点移到B点的过程中，所受电场力做的功为0C．Q2从无穷远处移到C点的过程中，所受电场力做的功为2WD．Q2在移到C点后的电势能为-4W8．（2019·浙江选考）等量异种电荷的电场线如图所示，下列表述正确的是A．a点的电势低于b点的电势B．a点的场强大于b点的场强，方向相同C．将一负电荷从a点移到b点电场力做负功D．负电荷在a点的电势能大于在b点的电势能9．（2019·浙江选考）电荷量为4×10－6 C的小球绝缘固定在A点，质量为0.2 kg、电荷量为－5×10－6 C的小球用绝缘细线悬挂，静止于B点。

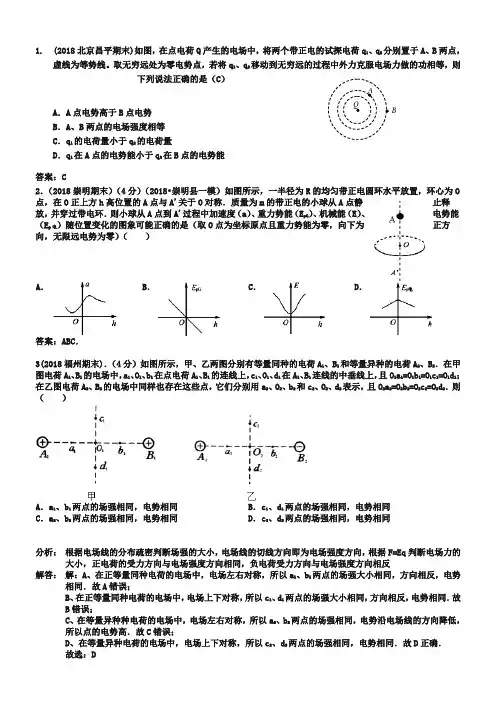

2019届高三物理期末及一模试题分类汇编：静电场(含答案解析)
1. (2018北京昌平期末)如图，在点电荷Q 产生的电场中，将两个带正电的试探电荷q 1、q 2分别置于A 、B 两点，虚线为等势线。
取无穷远处为零电势点，若将q 1、q 2移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是（C ）A ．A 点电势高于B 点电势 B ．A 、B 两点的电场强度相等C ．q 1的电荷量小于q 2的电荷量D ．q 1在A 点的电势能小于q 2在B 点的电势能 答案：C2．（2018崇明期末）（4分）（2018•崇明县一模）如图所示，一半径为R 的均匀带正电圆环水平放置，环心为O 点，在O 正上方h 高位置的A 点与A'关于O 对称．质量为m 的带正电的小球从A 点静止释放，并穿过带电环．则小球从A 点到A'过程中加速度（a ）、重力势能（E pG ）、机械能（E ）、电势能（E p 电）随位置变化的图象可能正确的是（取O 点为坐标原点且重力势能为零，向下为正方向，无限远电势为零）（ ）D3(2018福州期末)．（4分）如图所示，甲、乙两图分别有等量同种的电荷A 1、B 1和等量异种的电荷A 2、B 2．在甲图电荷A 1、B 1的电场中，a 1、O 1、b 1在点电荷A 1、B 1的连线上，c 1、O 1、d 1在A1、B 1连线的中垂线上，且O 1a 1=O 1b 1=O 1c 1=O 1d 1；在乙图电荷A2、B 2的电场中同样也存在这些点，它们分别用a 2、O 2、b 2和c 2、O 2、d 2表示，且O 2a 2=O 2b 2=O 2c 2=O 2d 2．则（ ）B4(2018福州期末)．（4分）带电粒子在周期性变化的电场中作直线运动，一个周期内的速度v随时间t变化的图线如图所示，则该质点的位移s（从t=0开始）随时间t变化的图线可能是下图中的哪一个？（）B负电的微粒质量为m、带电量为q，从极板M的左边缘A处以初速度v0水平射入，沿直线运动并从极板N的右边缘B处射出，则（）点时动能为m点的过程电势能减少=，．点的过程电势能增加6（2018崇明期末）．（2分）（2018•崇明县一模）如图所示，a、b、c为纸面内等边三角形的三个顶点，在a、b 两顶点处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向垂直于纸面向里，则c点的磁感应强度B的方向为（）解：根据右手螺旋定则，a电流产生的磁场垂直于ac，b 电流产生的磁场垂直于bc，如图，根据平行四边形定则，则合场强的方向竖直向下，与ab边平行．故B正确，A、C、D错误．故选：B．7（2018崇明期末）．（2分）（2018•崇明县一模）如图所示，电场中的一簇电场线关于y轴对称分布，O点是坐标原点，M、N、P、Q是以O为圆心的一个圆周上的四个点，其中M、N在y轴上，Q点在x轴上，则（）解：A、根据电场线与等势线垂直特点，在M点所在电场线上找到p点的等势点，根据沿电场线电势降低可知，P点的电势比M点的电势高，故A错误；B、根据电场分布可知，OM间的平均电场强度比NO之间的平均电场强度小，故由公式U=Ed可知，OM间的电势差小于NO间的电势差，故B错误；C、M点的电势比P点的电势低，负电荷从低电势移动到高电势电场力做正功，故C正确；D、O点电势高于Q点，根据E p=φq可知，正电荷在O点时的电势能大于在Q点时的电势能，故D错误．故选：C．8（2018崇明期末）．（3分）（2018•崇明县一模）如图所示，把一个带电小球A固定在光滑的水平绝缘桌面上，在桌面的另一处放置带电小球B，现给小球B一个垂直AB连线方向的速度v0，使其在水平桌面上运动，则下列说法中正确的是（）需要的向心力的时候，B 球做离心运动，速度和加速度都要减小，故D 正确． 故选：D ．均为Q 的正点电荷，a ，O ，b 是AB 连线上的三点，且O 为中点，Oa=Ob=．一质量为m 、电量为+q 的点电荷以初速度v 0从a 点出发沿AB 连线向B 运动，在运动过程中电荷受到大小恒定的阻力作用，当它第一次运动到O 点时速度为2v 0，继续运动到b 点时速度刚好为零，然后返回，最后恰停在O 点．已知静电力恒量为k ．求： （1）a 点的场强大小． （2）阻力的大小．（3）aO 两点间的电势差．（4）电荷在电场中运动的总路程． 9解答： 解：（1）由点电荷电场强度公式和电场叠加原理可得：（2）从a 到b 点过程中，根据对称性，U a =U b 根据动能定理（3）从a 到o 点过程中，根据动能定理（4）最后停在o 点，整个过程符合动能定理=4.5L10（2018苏北四市一模）．图示为真空中半径为r 的圆，O 为圆心，直径ac 、bd 相互垂直。

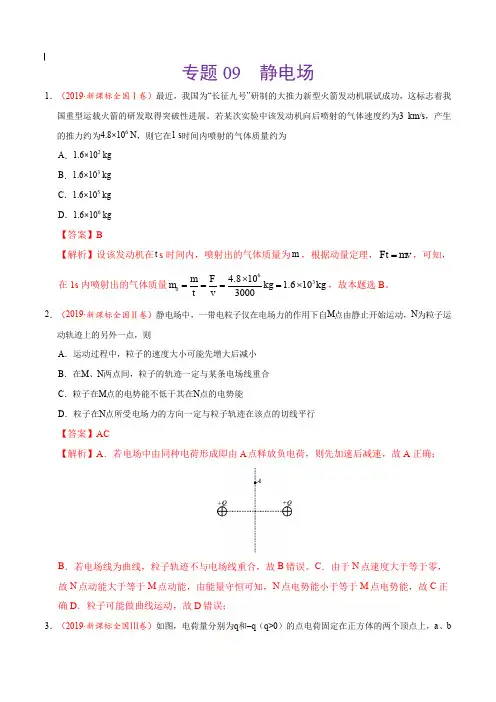

2017-2019年高考真题物理分项汇编_专题09 静电场
专题09 静电场1．（2019·新课标全国Ⅰ卷）最近，我国为“长征九号”研制的大推力新型火箭发动机联试成功，这标志着我国重型运载火箭的研发取得突破性进展。
若某次实验中该发动机向后喷射的气体速度约为3 km/s，产生的推力约为4.8×106 N，则它在1 s时间内喷射的气体质量约为A．1.6×102 kgB．1.6×103 kgC．1.6×105 kgD．1.6×106 kg【答案】B【解析】设该发动机在t s时间内，喷射出的气体质量为m，根据动量定理，Ft mv=，可知，在1s内喷射出的气体质量634.810kg 1.610kg3000m Fmt v⨯====⨯，故本题选B。
2．（2019·新课标全国Ⅱ卷）静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则A．运动过程中，粒子的速度大小可能先增大后减小B．在M、N两点间，粒子的轨迹一定与某条电场线重合C．粒子在M点的电势能不低于其在N点的电势能D．粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行【答案】AC【解析】A．若电场中由同种电荷形成即由A点释放负电荷，则先加速后减速，故A正确；B．若电场线为曲线，粒子轨迹不与电场线重合，故B错误。
C．由于N点速度大于等于零，故N点动能大于等于M点动能，由能量守恒可知，N点电势能小于等于M点电势能，故C正确D．粒子可能做曲线运动，故D错误；3．（2019·新课标全国Ⅲ卷）如图，电荷量分别为q和–q（q>0）的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。
则A．a点和b点的电势相等B．a点和b点的电场强度大小相等C．a点和b点的电场强度方向相同D．将负电荷从a点移到b点，电势能增加【答案】BC【解析】由几何关系，可知b的电势大于a的电势，故A错误，把负电荷从a移到b，电势能减少，故D错误;由对称性和电场的叠加原理，可得出a、b的合电场强度大小、方向都相同，故B、C正确。
2019年高考物理试题汇编—静电场
YXX2018普通高考试题汇编：静电场之间所加的电压按图（c ）所示的规律变化，则在荧光屏上会看到的图形是答案：B解析：由于电极 XX 加的是扫描电压，电极 丫丫之间所加的电压信号电压，所以荧光 屏上会看到的图形是 B,答案B 正确。
20. （2018安徽）.如图（a ）所示，两平行正对的金属板 A B 间加有如图（b ）所示的交变 电压，一重力可忽略不计的带正电粒子被固定在两板的正中间 P 处。
若在to 时刻释放 该粒子，粒子会时而向 A 板运动，时而向 B 板运动，并最终打在 A 板上。
则to 可能属 于的时间段是U ABB . AoT OPD .T :二t o 答案: B 解析: 带正电粒子先加速向 B 板 然后再反方向加速运动、减速运动至零；如此反复运动，每次 运动、 23T 4 -,二 t -U O:::t o一，T 右 o <to < 一 ,4 再减速运动至零;3T< — 4 T/2 T t9T < 一 8BUO，,一一一、,，,一一一、 ................................. .................. 一 …一 T 3T 向右运动的距离大于向左运动的距离， 最终打在B 板上，所以A 错误。
若T<t o C 3-,24带正电粒子先加速向 A 板运动、再减速运动至零； 然后再反方向加速运动、 减速运动至 零；如此反复运动， 每次向左运动的距离大于向右运动的距离，最终打在A 板上，所以 离，最终打在B 板上，所以C 错误。
若T <t oABCDA . o ；t oT< — 4 <T ,带正电粒子先加速向 方向加速运动、减速运动至零；如此反复运动, 一，,,3T B 正确。
若3- <t o4 丫丫之间所加的电压图按图（b ）A 板运动、再减速运动至零；然后再反 每次向左运动的距离小于向右运动的距UUt i 2t tti3t t荧光屏18. （2。

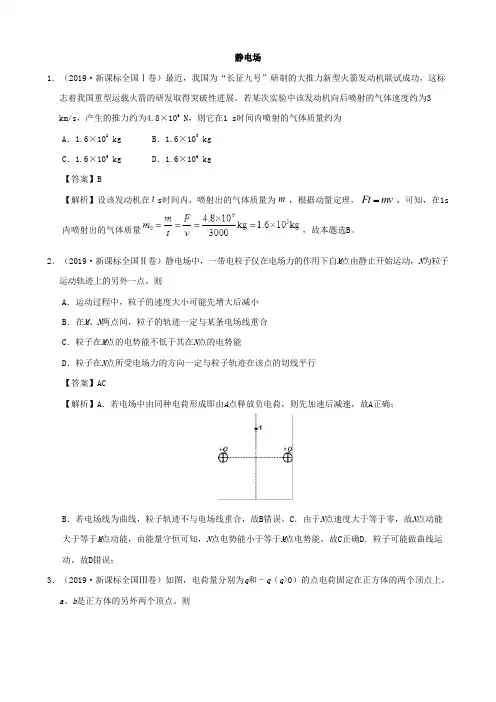

2019年高考物理真题和模拟题分项汇编专题09静电场(含解析)
静电场1．（2019·新课标全国Ⅰ卷）最近，我国为“长征九号”研制的大推力新型火箭发动机联试成功，这标志着我国重型运载火箭的研发取得突破性进展。
若某次实验中该发动机向后喷射的气体速度约为3 km/s，产生的推力约为4.8×106 N，则它在1 s时间内喷射的气体质量约为A．1.6×102 kg B．1.6×103 kgC．1.6×105 kg D．1.6×106 kg【答案】B，可知，在1s 【解析】设该发动机在t s时间内，喷射出的气体质量为m，根据动量定理，Ft mv内喷射出的气体质量，故本题选B。
2．（2019·新课标全国Ⅱ卷）静电场中，一带电粒子仅在电场力的作用下自M点由静止开始运动，N为粒子运动轨迹上的另外一点，则A．运动过程中，粒子的速度大小可能先增大后减小B．在M、N两点间，粒子的轨迹一定与某条电场线重合C．粒子在M点的电势能不低于其在N点的电势能D．粒子在N点所受电场力的方向一定与粒子轨迹在该点的切线平行【答案】AC【解析】A．若电场中由同种电荷形成即由A点释放负电荷，则先加速后减速，故A正确；B．若电场线为曲线，粒子轨迹不与电场线重合，故B错误。
C．由于N点速度大于等于零，故N点动能大于等于M点动能，由能量守恒可知，N点电势能小于等于M点电势能，故C正确D．粒子可能做曲线运动，故D错误；3．（2019·新课标全国Ⅲ卷）如图，电荷量分别为q和–q（q>0）的点电荷固定在正方体的两个顶点上，a、b是正方体的另外两个顶点。
则A ．a 点和b 点的电势相等B ．a 点和b 点的电场强度大小相等C ．a 点和b 点的电场强度方向相同D ．将负电荷从a 点移到b 点，电势能增加【答案】BC【解析】由几何关系，可知b 的电势大于a 的电势，故A 错误，把负电荷从a 移到b ，电势能减少，故D 错误;由对称性和电场的叠加原理，可得出a 、b 的合电场强度大小、方向都相同，故B 、C 正确。
2019-2020年高考物理静电场试题汇编
2011 普通高考试题汇编：静电场18（ 2011安徽）．图（ a ）为示管的原理图。
如果在电极 示的规律变化，在电极 XX '之间所加的电压按图（ c ）所示的规律变化，则在荧光屏上会看到的图形是2019-2020 年高考物理静电场试题汇编再减速运动至零；然后再反方向加速运动、减速运动至零；如此反复运动，YY '之间所加的电压图按图（ b ）所偏转电图荧光屏图(b)答案： B解析：由于电极 XX '加的是扫描电压，电极 YY '之间所加的电压信号电压，所以荧光屏上 会看到的图形是 B ，答案 B 正确。
20（ 2011 安徽）．如图（ a ）所示，两平行正对的金属板 电压，一重力可忽略不计的带正电粒子被固定在两板 的正中间 P 处。
若在 t 0 时刻释放该粒子，粒子会时而 向 A 板运动，时而向 B 板运动，并最终打在 A 板上。
则 t 0 可能属于的时间段是TT 3T A ． 0 t 0B ．t4243T9T C ．tTD ． Tt408答案：B解析： 若 0 t 0 T ，带正电粒子先加速向 B 板运动、4再减速运动至零；然后再反方向加速运动、 减速运动至零；如此反复运动，每次向右运动的距离大于向左运动的距离， 最终打在B 板上，所以 A 错误。
若 T t 0 3T ，带正电粒子先加速向 A 板运动、再减速运动至零；204然后再反方向加速运动、 减速运动至零； 如此反复运动， 每次向左运动的距离大于向右运动的距离，最终打在 A 板上，所以3TB 正确。
若 34T t 0 T ，带正电粒子先加速向A 板运动、每次向左运动的t 12t tA 、B 间加有如图（ b ）所示的交变图 （a ） 图 （b ）距离小于向右运动的距离，最终打在 B 板上，所以 C 错误。
若 T t 0，带正电粒子先8加速向 B 板运动、再减速运动至零；然后再反方向加速运动、减速运动至零；如此反复运 动，每次向右运动的距离大于向左运动的距离，最终打在 B 板上，所以 D 错误。
2019高考物理试题分类汇编静电场纯word附解析
2019 高考物理试题分类汇编- 静电场 ( 纯 word 附分析 )〔2018 上海〕 11、 A、B、C 三点在同向来线上，AB: BC＝ 1: 2， B 点位于 A、C 之间，在 B 处固定一电荷量为Q的点电荷。
当在 A 处放一电荷量为＋q的点电荷时，它所遇到的电场力为 F；移去A处电荷，在C处放一电荷量为－2q的点电荷，其所受电场力为〔〕〔 A〕－ /2 〔B〕 /2〔C〕－F 〔D〕FF F11.【考点】此题观察库仑定律【分析】设AB r，BC2r ，由题意可知Qq ；而Q 2q1Qq，故F kF k(2 r )2 2kr 2r 2，选项 B 正确。
F 1 F2【答案】 B〔 2018 上海〕 20、如图，质量分别为m 和 m的两小球带有A B同种电荷，电荷量分别为q A和B，用绝缘细线悬挂在天花板上。
q12均衡时，两小球恰处于同一水平川点，细线与竖直方向间夹角分别为 1 与 2〔 1＞ 2〕。
两小球忽然失掉各自所带电荷后开始摇动，A B最大速度分别为 v A和 v B，最大动能分别为 E kA和 E kB。
那么〔〕〔 A〕m A必定小于m B〔B〕q A必定大于q B〔 C〕v A必定大于v B〔D〕E kA必定大于E kB20.【考点】此题观察共点力的均衡和动能定理【分析】分别以 A、B 球为研究对象进行受力分析可知两球间的库仑力为F m A g tan 1m B g tan 2，而＞，故m A m B，选项 A 正确，选项 B 错误。
因为平12衡时，两小球恰处于同一水平川点，且1＞2，故两小球忽然失掉各自所带电荷后开始摇动到最低点， A 球降落的高度要大一些，因此选项 C 正确。
最大动能等于 mgh(1-cos θ )/cosθ =mghtan θ tan(θ /2) ，因为 mghtanθ相等，所以开始θ大的球最大动能大 .(tan( θ/2)=(1-cos θ )/sinθ )【答案】 ACD〔2018 新课标〕 18 如图，平行板电容器的两个极板与水平川面成角度，两极板与向来流电源相连。
2019高考物理试题分类汇编(3)-静电场(含详解)
2019 高考物理试题分类汇编（ 3） - 静电场（含详解）1、〔 2018 福建卷〕 . 如图，在点电荷 Q 产生的电场中，将两个带正电的尝试电荷q 1、q 2 分别置于 A 、B 两点，虚线为等势线。
取无量远处为零电势点，假定将 q 1、q 2挪动到无量远的过程中外力战胜电场力做的功相等，那么以下说法正确的选项是A 、 A 点电势大于B 点电势 B 、 A 、 B 两点的电场强度相等C 、q 1的电荷量小于 q 2的电荷量D 、q 1在 A 点的电势能小于q 2在 B 点的电势能答案： C2、〔 2018 江苏卷〕、真空中， A 、B 两点与点电荷 Q 的距离分别为r 和 3r 那么 A 、B 两点的电场强度大小之比为A 、3： 1B 、1： 3C 、9： 1D 、1： 9【分析】依据库仑定律kq 1 q 2 ，选 C 。
F2r【答案】 C3、〔 2018 江苏卷〕、一充电后的平行板电容器保持两板间的正对面积、间距和电荷量不变，在两板间插入一电介质，其电容 C 和两极板间的电势差 U 的变化状况是 A 、 C 和 U 均增大 B 、C 增大， U 减小 C 、C 减小， U 增大 D 、C 和 U 均减小【分析】依据S ，电容 C 增大，依据Q ,U 减小， B 正确。
C4 kdUC【答案】 B4、〔 2018 上海卷〕、A 、 B 、 C 三点在同向来线上， AB: BC ＝ 1: 2， B 点位于 A 、 C 之间，在 B处固定一电荷量为Q 的点电荷。
当在 A 处放一电荷量为＋ q 的点电荷时，它所遇到的电场力为 F ；移去 A 处电荷，在 C 处放一电荷量为－ 2q 的点电荷，其所受电场力为〔〕〔 A 〕－ F /2 〔B 〕 F /2 〔C 〕－ F〔D 〕 F答案： B5〔 2018 天津卷〕 . 两个固定的等量异号点电荷所产生电场的等势面如 图中虚线所示，一带负电的粒子以某一速度从图中 A 点沿图示方向进入电场在纸面内飞翔，最后走开电场，粒子只受静电力作用，那么粒子在电场中A 、做直线运动，电势能先变小后变大B 、做直线运动，电势能先变大后变小C 、做曲线运动，电势能先变小后变大D 、做曲线运动，电势能先变大后变小分析：两个固定的的等量异号点电荷产生电场的等势面与电场线垂直，且沿电场线电势减小，所以等量异号点电荷和它们间的直线电场线以下列图。
十年高考(2010-2019年)之物理真题精选分类汇编专题09 静电场1(解析版)
专题09 静电场1（2010-2019）题型一、关于场强大小、矢量性与电势高低方面的考查 (1)题型二、带点粒子在电场中运动的轨迹类综合问题 (11)题型三、带点粒子在电场中平衡类综合问题 (15)题型四、带点粒子在电场中运动与等势面、静电平衡相结合的综合问题 (20)题型五、电容类综合问题 ........................................................................................................................................ 23 题型一、关于场强大小、矢量性与电势高低方面的考查1.（2019北京）如图所示，a 、b 两点位于以负点电荷–Q （Q>0）为球心的球面上，c 点在球面外，则（ ）A ．a 点场强的大小比b 点大B ．b 点场强的大小比c 点小C ．a 点电势比b 点高D ．b 点电势比c 点低【答案】：BD 【解析】：根据点电荷的场强公式2r kq E 可知a 、b 两点场强大小相等，大于c 点的场强故AB 选项错误；又因为点Q 为负电荷，沿着电场线的方向电势在降低，D 选项正确；2.（2019全国3）如图，电荷量分别为q 和–q （q>0）的点电荷固定在正方体的两个顶点上，a 、b 是正方体的另外两个顶点。
则（ ）图1 图2A. a 点和b 点的电势相等B. a 点和b 点的电场强度大小相等C. a 点和b 点的电场强度方向相同D. 将负电荷从a 点移到b 点，电势能增加【答案】BC 【解析】如图所示，结合点电荷的场强公式2r kq E =；由几何关系可知：可知b 的电势大于a 的电势,故A 错误,把负电荷从a 移到b,电势能减少,故D 错误;由对称性和电场的叠加原理，可得出a 、b 的合电场强度大小、方向都相同，故B 、C 正确。
3.（2018全国1）如图，三个固定的带电小球a 、b 和c ，相互间的距离分别为ab=5 cm ，bc=3 cm ，ca=4 cm.小球c 所受库仑力的合力的方向平衡于a 、b 的连线.设小球a 、b 所带电荷量的比值的绝对值为k ，则（ ）A. a 、b 的电荷同号，B. a 、b 的电荷异号，C. a 、b 的电荷同号，D. a 、b 的电荷异号， 【答案】D【解析】对小球c 所受库仑力分析，画出a 对c 的库仑力和b 对c 的库仑力，若a 对c 的库仑力为排斥力， ac 的电荷同号，则b 对c 的库仑力为吸引力，bc 电荷为异号， ab 的电荷为异号；若a 对c 的库仑力为引力，ac 的电荷异号，则b 对c 的库仑力为斥力，bc 电荷为同号， ab 的电荷为异号，所以ab 的电荷为异号.设ac 与bc 的夹角为θ，利用平行四边形定则和几何关系、库仑定律可得，Fac=k’，Fbc=k’，tanθ=3/4，tanθ= Fbc / Fac ，ab 电荷量的比值k=，联立解得：k=64/27，选项D 正确.4.（2015安徽）由库仑定律可知，真空中两个静止的点电荷，带电荷量分别为q1和q2。
