变温霍尔效应 实验报告
变温霍尔效应实验报告【实验原理】1. 霍尔效应和霍尔系数霍耳效应原理设一块半导体的x 方向上有均匀的电流ＩX 流过，在z 方向上加有磁场Ｂz ，则在这块半导体的y 方向上出现一横向电势差H U ，这种现象被称为“霍尔效应”，H U 称为“霍尔电压”，所对应的横向电场H E 称为“霍尔电场”。
实验指出，霍尔电场强度EH 的大小与流经样品的电流密度Ｊx 和磁感应强度Ｂz 的乘积 成正比Z x H H B J R E ⋅⋅=式中比例系数H R 称为“霍尔系数”。
对于电子、空穴混合导电的情况，在计算H R 时应同时考虑两种载流子在磁场下偏转的效果。
对于球形等能面的半导体材料，可以证明：22222)'()'()()(nb p q nb p A n p q n p A R n p n H p+-=+-=μμμμ式中ｂ’＝μn ／μp ， μn 、 μp 为电子和空穴的迁移率。
从霍尔系数的表达式可以看出：由H R 的符号（也即H U 的符号）可以判断载流子的类型，正为p 型，负为n 型（注意，所谓正、负是指在xyz 坐标系中相对于y 轴方向而言，见图一。
Ｉ、Ｂ的正方向分别为x 轴、z 轴的正方向，则霍尔电场方向为y 轴方向。
当霍尔电场方向的指向与y 正向相同时，则ＵH 为正。
）；H R 的大小可确定载流子的浓度；还可以结合测得的电导率σ算出如下定义的霍尔迁移率H μσμ⋅=H H RH μ的量纲与载流子的迁移率相同，通常为ｃm2／Ｖ·ｓ（厘米2／伏秒），它的大小与载流子的电导迁移率有密切的关系。
霍尔系数H R 可以在实验中测量出来，若采用国际单位制，可得H H x zU bR I B =(m3／Ｃ) 但在半导体学科中习惯采用实用单位制（其中，ｂ：厘米，Ｂz ：高斯Ｇs ），则H H x zU bR I B ⋅=⋅×108 (ｃm3／Ｃ)2. 霍尔系数与温度的关系H R 与载流子浓度之间有反比关系，当温度不变时，载流子浓度不变，H R 不变，而当温度改变时，载流子浓度发生，H R 也随之变化。
变温霍尔效应实验报告

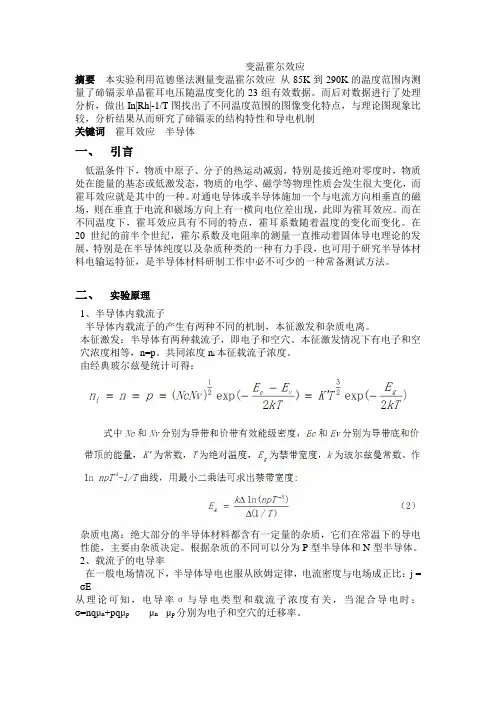

变温霍尔效应摘要本实验利用范德堡法测量变温霍尔效应从85K到290K的温度范围内测量了碲镉汞单晶霍耳电压随温度变化的23组有效数据。
而后对数据进行了处理分析，做出In|Rh|-1/T图找出了不同温度范围的图像变化特点，与理论图现象比较，分析结果从而研究了碲镉汞的结构特性和导电机制关键词霍耳效应半导体一、引言低温条件下，物质中原子、分子的热运动减弱，特别是接近绝对零度时，物质处在能量的基态或低激发态，物质的电学、磁学等物理性质会发生很大变化，而霍耳效应就是其中的一种。
对通电导体或半导体施加一个与电流方向相垂直的磁场，则在垂直于电流和磁场方向上有一横向电位差出现，此即为霍耳效应。
而在不同温度下，霍耳效应具有不同的特点，霍耳系数随着温度的变化而变化。
在20世纪的前半个世纪，霍尔系数及电阻率的测量一直推动着固体导电理论的发展，特别是在半导体纯度以及杂质种类的一种有力手段，也可用于研究半导体材料电输运特征，是半导体材料研制工作中必不可少的一种常备测试方法。
二、实验原理1、半导体内载流子半导体内载流子的产生有两种不同的机制，本征激发和杂质电离。
本征激发：半导体有两种载流子，即电子和空穴。
本征激发情况下有电子和空穴浓度相等，n=p。
共同浓度n i本征载流子浓度。
由经典玻尔兹曼统计可得：杂质电离：绝大部分的半导体材料都含有一定量的杂质，它们在常温下的导电性能，主要由杂质决定。
根据杂质的不同可以分为P型半导体和N型半导体。
2、载流子的电导率在一般电场情况下，半导体导电也服从欧姆定律，电流密度与电场成正比：j = σE从理论可知，电导率σ与导电类型和载流子浓度有关，当混合导电时：σ=nqμn+pqμp μn μp分别为电子和空穴的迁移率。
载流子浓度随温度的变化可分为三个温区来讨论。
以p 型半导体为例：a)当温度较低时（几十k），只有很少受主电离，空穴浓度远小于受主浓度，产生的空穴浓度：2exp()2iAEP NKT=-<<(1)式中NV 为价带的有效能级密度，NA 为受主杂质浓度。
霍尔效应实验报告(共8篇)
篇一：霍尔效应实验报告大学本(专)科实验报告课程名称：姓名：学院：系：专业：年级：学号：指导教师：成绩：年月日（实验报告目录）实验名称一、实验目的和要求二、实验原理三、主要实验仪器四、实验内容及实验数据记录五、实验数据处理与分析六、质疑、建议霍尔效应实验一．实验目的和要求：1、了解霍尔效应原理及测量霍尔元件有关参数.2、测绘霍尔元件的vh?is，vh?im曲线了解霍尔电势差vh与霍尔元件控制（工作）电流is、励磁电流im之间的关系。
3、学习利用霍尔效应测量磁感应强度b及磁场分布。
4、判断霍尔元件载流子的类型，并计算其浓度和迁移率。
5、学习用“对称交换测量法”消除负效应产生的系统误差。
二．实验原理：1、霍尔效应霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应，从本质上讲，霍尔效应是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷在不同侧的聚积，从而形成附加的横向电场。
如右图（1）所示，磁场b位于z的正向，与之垂直的半导体薄片上沿x正向通以电流is（称为控制电流或工作电流），假设载流子为电子（n型半导体材料），它沿着与电流is相反的x负向运动。
由于洛伦兹力fl的作用，电子即向图中虚线箭头所指的位于y轴负方向的b侧偏转，并使b侧形成电子积累，而相对的a侧形成正电荷积累。
与此同时运动的电子还受到由于两种积累的异种电荷形成的反向电场力fe的作用。
随着电荷积累量的增加，fe增大，当两力大小相等（方向相反）时，fl=-fe，则电子积累便达到动态平衡。
这时在a、b两端面之间建立的电场称为霍尔电场eh，相应的电势差称为霍尔电压vh。
设电子按均一速度向图示的x负方向运动，在磁场b作用下，所受洛伦兹力为fl=-eb式中e为电子电量，为电子漂移平均速度，b为磁感应强度。
同时，电场作用于电子的力为 fe??eeh??evh/l 式中eh为霍尔电场强度，vh为霍尔电压，l为霍尔元件宽度当达到动态平衡时，fl??fe ?vh/l （1）设霍尔元件宽度为l，厚度为d，载流子浓度为n，则霍尔元件的控制（工作）电流为 is?ne （2）由（1），（2）两式可得 vh?ehl?ib1isbrhs （3）nedd即霍尔电压vh（a、b间电压）与is、b的乘积成正比，与霍尔元件的厚度成反比，比例系数rh?1称为霍尔系数，它是反映材料霍尔效应强弱的重要参数，根据材料的电导ne率σ=neμ的关系，还可以得到：rh??/ （4）式中?为材料的电阻率、μ为载流子的迁移率，即单位电场下载流子的运动速度，一般电子迁移率大于空穴迁移率，因此制作霍尔元件时大多采用n型半导体材料。
霍尔效应的研究 实验报告
霍尔效应的研究实验报告霍尔效应的研究实验报告引言：霍尔效应是指在一个导电材料中，当通过其垂直于电流方向的磁场时，会在材料中产生一种电势差，这种现象被称为霍尔效应。
霍尔效应的研究对于理解材料的导电性质以及应用于传感器、电子器件等方面具有重要意义。
本实验旨在通过对霍尔效应的研究，探究其产生机制和特性。
实验设计：本实验使用霍尔效应实验装置，包括霍尔元件、电流源、磁场源以及测量电压的仪器。
首先，将霍尔元件固定在试验台上，并接通电流源。
然后，通过调节电流源的电流大小和方向，以及磁场源的磁场强度和方向，测量霍尔元件两侧的电势差。
最后，记录实验数据并进行分析。
实验结果：通过实验测量，我们得到了一系列关于霍尔效应的数据。
首先，我们发现当电流方向与磁场方向垂直时，电势差最大；而当电流方向与磁场方向平行时，电势差最小甚至为零。
这一结果与霍尔效应的基本原理相符，即只有在电流方向与磁场方向垂直时，磁场才会对电子运动产生影响，从而引起电势差的产生。
其次，我们还观察到电势差与电流大小和磁场强度呈线性关系，这表明霍尔效应的电势差与电流和磁场强度成正比。
讨论与分析：通过对实验结果的分析，我们可以得出以下结论。
首先，霍尔效应是由洛伦兹力引起的。
当电流通过导体时，电子受到磁场力的作用，使得电子在导体中产生偏移运动，从而导致电势差的产生。
其次，霍尔效应的电势差大小与电流大小和磁场强度成正比，这意味着我们可以通过调节电流和磁场的大小来控制霍尔效应的电势差，从而实现对电势差的调节。
此外，霍尔效应还具有温度依赖性，即电势差随温度的变化而变化。
这一特性可以应用于温度传感器的设计和制造。
结论：通过本次实验，我们深入了解了霍尔效应的产生机制和特性。
霍尔效应是一种重要的物理现象，广泛应用于传感器、电子器件等领域。
通过对霍尔效应的研究，我们可以更好地理解材料的导电性质，为相关应用提供理论基础和实验依据。
在未来的研究中，我们可以进一步探究霍尔效应与材料性质、温度等因素的关系，以及开发更加高效和精确的霍尔效应传感器，为科学研究和工程应用提供更多可能性。
实验一--变温霍尔效应实验报告
变温霍尔效应对通电的导体或半导体施加一与电流方向垂直的磁场，则在垂直于电流和磁场方向上有一横向电位差出现，这个现象于1879年为物理学家霍尔所发现，故称为霍尔效应。
在20世纪的前半个世纪，霍尔系数及电阻率的测量一直推动着固体导电理论的发展，特别是在半导体纯度以及杂质种类的一种有力手段，也可用于研究半导体材料电输运特征，至今仍然是半导体材料研制工作中必不可少的一种常备测试手法。
在本实验中，采用范德堡测试方法，测量样品霍尔系数随温度的变化。
1.实验原理1.1霍尔效应霍尔效应是一种电流磁效应，如图1所示：图1霍耳效应示意图当样品通以电流I，并加一磁场垂直于电流，则在样品的两侧产生一个霍尔电位差：H H IBU Rd，H U 与样品厚度d 成反比，与磁感应强度B 和电流I 成正比。
比例系数H R 叫做霍尔系数。
霍尔电位差是洛伦兹力和电场力对载流子共同作用产生的结果。
1.2一种载流子导电的霍尔系数P 型半导体：1HH pR pq μμ⎛⎫= ⎪ ⎪⎝⎭， N 型半导体：1H H n R pq μμ⎛⎫=- ⎪⎝⎭， 式中n 和p 分别表示电子和空穴的浓度，q 为电子电荷，n μ和p μ分别是电子和空穴的电导迁移率，H μ为霍尔迁移率，H H R μσ=（σ为电导率）。
1.3两种载流子导电的霍尔系数假设载流子服从经典的统计规律，在球形等能面上，只考虑晶体散射及弱磁场（410Bμ，μ为迁移率，单位为)2cmV S ，B 的单位为T ）的条件下，对于电子和空穴混合导电的半导体，可以证明：()2238H p nb R p nb π-=+（1）其中n p b μμ=。
2.1实验方法本实验采用范德堡法测量单晶样品的霍耳系数，其作用是尽可能地消除各种副效应。
考虑各种副效应，每一次测量的电压是霍耳电压与各种副效应附加电压的叠加，即1H E N RL H U U E E E E=++++∆实其中，H U 实表示实际的霍耳电压，E E 、N E 和RL E 分别表示爱廷豪森效应、能斯特效应、和里纪－勒杜克效应产生的附加电位差，E ∆表示四个电极偏离正交对称分布产生的附加电位差。
