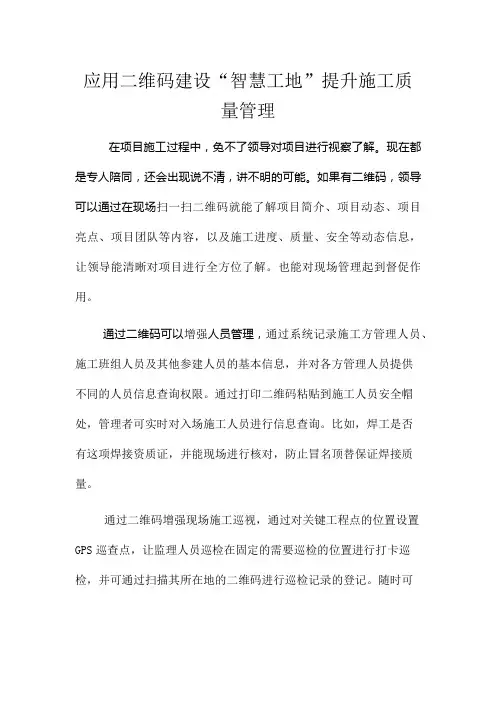

施工现场二维码应用标准化样板图集

施工现场临时用电配电箱(柜)标准化配置图集

施工现场临时用电配电箱（柜） 标准化配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属

电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集 集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#

施工现场临时用电配电箱标准化配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》 JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数

量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于。最好选用额定漏电动作电流75- 150mA，额定漏电动作时间大于小于等于，其动作时间为延时动作型。

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为

重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

集团建筑施工现场VI标准化图集

集团施工现场VI标准化图集 1.大门围挡形象区 1.1大门 在施工场地允许的情况下，原则上办公区大门和施工区大门应分别设置。办公区大门只供人员及小汽车通行，施工区大门只供施工车辆通行，二者不混行。 1.1.1办公区大门 1.1.1.1办公区大门A

适用范围： ①国家、省（含自治区、直辖市）重点工程、政治工程； ②集团重点工程； ③集团一级项目（建筑面积15万平方米以上或合同额在5亿元以上的施工项目）、二级项目（建筑面积8万平方米以上15万平方米以下，群体工程和住宅小区10万平方米以上15万平方米以下，或合同额3亿元以上5亿元以下的施工项目），三级项目建筑面积4万平方米以上8万平方米以下，群体工程和住宅小区4万平方米以上10万平方米以下，或合同额1亿元以上3亿元以下的施工项目，分级规定详见《北京建工集团施工项目管理指导意见》； ④集团区域市场形象工程、标杆工程；⑥位于大中型城市核心区域及繁华区域的工程。 说明： 1、大门造型根据集团LOGO变形而来，主体为高矮不同的两

组红色柱子，每组3根。警卫室位于较矮的红色柱子一侧，整体为白色。 2、大门造型柱采用方钢骨架，2mm厚铁板与骨架焊接作为面层板，面层板上直接喷涂宫墙红油漆。在闸机靠近围挡一侧，建设截面尺寸1m×1m高3.1m的门柱，工艺做法及颜色与大门造型柱相同。大门警卫室为活动板房外包白色铝塑板。 3、闸机人行入口宽度和闸机数量根据场地实际进行设置。 4、大门较高的造型柱上贴挂集团标识中英文全称竖式组合，颜色为金色，材质为金属字。警卫室贴挂集团中英文简称居中式组合，颜色为宫墙红色，材质为亚克力。 5、大门两侧围挡上分别贴挂宣传标语和项目部名称，其中宣传标语为固定内容：“北京建工集团，中国五百强企业，全球最大工程承包商之一”，分三行居中布局，字体为正大黑体，颜色为金色，材质为金属字，宣传标语和项目部名称两侧隔7块围挡喷绘第一个白色集团LOGO。

施工现场临建设施标准化图集

项目管理部编审

施工现场临建设施标准化图集 二○一五年六月

施工现场临建设施标准化图集 编制说明 随着公司的持续发展和项目管理标准化的不断深入，为进一步提升施工现场标准化管理水平，公司项目管理部对2011年《施工现场管理标准图集（安全及临时设施）》的施工现场临时设施管理标准进行了修编，形成《施工现场临建设施标准化图集》（以下简称《图集》），单独装订成册，以指导项目临建设施标准化的实施。 1、修编原则 依据国家相关法律法规、标准规范，在原《施工现场管理标准图集（安全及临时设施）》基础上，更新了管理要求，提高了管理标准，突出通俗易懂、方便实用的特点。 2、编制依据 《中华人民共和国安全生产法》 《绿色施工导则》 《施工现场临时建筑物技术规范》 《建筑施工现场环境与卫生标准》 中国建筑股份有限公司《项目管理手册》

施工现场临建设施标准化图集《中建安装企业形象项目视觉识别规范》 3、主要内容 全篇共分七章，包括临建设施的选型、布置、配置标准及施工现场管理要求等内容，适当增加了安全管理、环境保护、节能减排等相关要求。 4、适用范围 本手册适用于公司施工生产所涉及的各类工业、民用安装项目及房屋建筑项目等。 《图集》中的图片来源于总公司的管理交流资料，公司内部和外部项目的实景照片。在此，对积极参与《图集》修编，提供相关照片和资料的广大项目管理者表示衷心地感谢。 《图集》的修编、发布是公司深入推进项目管理标准化的一项重要举措。望各单位、项目部在实施执行过程中，认真总结，及时反馈，不断完善《图集》内容，共同提高企业的标准化管理水平。 项目管理部 2015年6月

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N 线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜）

内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。 总配电柜示意图

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集

施工现场临时用电配电箱标准化配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线

必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L （DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

建筑工程安全文明施工标准化图集(附图丰富)

目录 电梯井安全门（A型） (3) 电梯井安全门（B型） (4) 基坑临边防护栏（A型） (5) 基坑临边防护栏（B型） (7) 基坑临边防护栏（C型） (9) 楼梯扶手栏杆 (11) 地沟盖板（B型） (14) 地沟盖板（B型） (15) 楼层盖板 (16) 安全通道 (17) 卸料钢平台 (18) 灯架(A型) (19) 灯架(B型) (21) 塔吊过道 (22) 梯笼 (23) 移动登高平台 (25) 人字梯 (27) 简易基坑登高梯 (28) 脚手登高梯 (30) 电箱防护棚 (31) 木工圆锯 (33)

电焊机防雨车 (34) 砂轮机防护罩 (35) 危险品仓库 (36) 移动式消防架 (37) 气瓶推车 (38) 进出车辆冲洗设施 (39) 防尘洒水车 (40) 二级沉淀池 (41) 隔音棚 (42) 垃圾箱 ........................................................................... 错误!未定义书签。节电控制电箱（A型）. (44) 节电控制电箱（B 型） (45) 节电控制电箱（C 型） (46) 节电控制电箱（D 型） (47)

电梯井安全门（A 型） 说明： 【适用范围】 门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。 【结构、型号】 A 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。 【制作特点】 钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护 之目的，喷漆均匀，安全门安装离地200mm 。 【产品特点】 门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全 生产保证体系要求。 【安装要求】 铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。 【颜色要求】 电梯安全门采用黄色，门下部档脚板采用 （适用于900-1200以内宽度） 铰链 钢管Φ15 角铁 50 圆钢Φ12 钢板100×100×5 膨胀螺栓 5020 钢板1.5mm 钢板网3mm 钢板网3mm 钢板1.5mm 以20×3扁钢作为压条 350 800 1800 350 200 400 400 800 1200

《建筑施工现场标准化管理图集》

建筑施工现场标准化管理图集
莱西市建筑总公司

莱西市建筑总公司
关于印发《建筑施工现场标准化管理图集》的通知
各分公司、项目部： 为进一步认真贯彻执行《建筑工程施工现场管理标准》，统一施工现场安全设施及工程质量标准，
不断提高施工现场安全防护的科技含量和工程实体质量水平，现将总公司编制的《建筑施工现场标准 化管理图集》印发给你们，望认真贯彻执行。
莱西市建筑总公司 二 0 一二年五月三十日

目录
1、 大门头-----------------------------------------------------------------1-2 2、 电动门、洗车设备----------------------------------------------------3 3、 八牌两图----------------------------------------------------------------4 4、 职工食堂平面图-------------------------------------------------------5 5、 会议室平面图----------------------------------------------------------6 6、 会议室牌子---------------------------------------------------------7-10 7、 职工夜校平面图-----------------------------------------------------11 8、 厕所平面图-----------------------------------------------------------12 9、 淋浴间平面图--------------------------------------------------------13 10、 职工宿舍、定型化围挡--------------------------------------------14 11、 施工现场旗杆--------------------------------------------------------15 12、工艺样板展示区-----------------------------------------------------16

施工现场安全文明标准化图集

正荣润江城施工现场安全文明标准化图集 一、工地大门设置要求 1、现场大门人口处设置十牌二图（十牌：工程概况牌、项目管理组织机构牌、工程管理目标牌、应急救援组织机构牌、消防保卫须知、十大安全技术措施牌、文明施工须知牌、工地环境须知牌、中央企业安全生产禁令、安全无重大伤亡事故累计天数。二图：施工现场总平面布置图、承建项目效果图）。 2、大门出入口安排门卫，并设置车轮冲洗机、排水沟和沉淀池，保证带有泥土的车辆经冲洗干净后才能驶出工地。 3、现场大门人员出入采用门禁系统 4、在工地四周做了围墙，在围墙上凸显了公司的VI形象。 5、在大门口设置了现场告知，提醒来往车辆注意安全。

二、现场道路设置 1、《施工平面布置图》中反映主要施工道路的布置情况（如宽度、位置）。 2、主要施工道路必须硬化处理，硬化厚度不低于150mm，两边设置排水沟。 3、现场道路安装了防尘自动喷淋，每天定时自动对路面进行洒水。

4、现场道路安排专人每天对施工现场的道路至少一次清扫，清扫前对路面进行洒水。天气干燥或风力较大时，增加洒水频次，以保持路面湿润避免扬尘。 5、主要施工道路严禁停放施工机械或者车辆，并严禁堆放材料或用作加工材料的场所。 三、办公室设置要求 1、用于本单位人员现场办公、会议、培训学习等。 2、办公区域包括办公室、会议室、旗台、管理人员卫生间、停车场等房间及设施，具备集中办公及办公自动化条件； 3、办公区、生活区及施工作业区要有明显区分，并有隔离和安全防护措施。

四、生活区设置要求 1、生活区根据人员数量配置统一的集中晾衣架，衣服集中晾晒，保持美观的生活坏境。 2、生活区设置在干燥、通风、采光性较好的区域，并与作业区隔离。 3、生活区配备了24小时热水供应，设有洗澡间、标准化厕所、健身场地。

施工现场临时用电配电箱柜标准化配置图集

施工现场临时用电配电箱（柜）标准化配置图集 2014-10-03 10:58 系统分类：经验体会专业分类：施工监理浏览数：20393 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额

外脚手架工程标准化实施图集

外脚手架工程标准化实施图集 一、落地式脚手架 1.土方基础 1.1 底座底面标高宜高于自然地坪≥50 ㎜。 1.2 基础必须平整、夯实、硬化，并有排水措施，不应有基础下沉、立杆悬空、积水等。 1.3 立杆应设置型钢通长布置，不得直接在砼面上搭设。 1.4 必须设置纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座上皮不大于200 ㎜处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 1.5 接地设置：接地线采用 40mm*4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。 1.6 前期策划可根据图纸及现场实际进行 CAD 预排,并适当调整间距。

有条件的项目：绿化、隔离进行处理 2.地下室顶板及屋面基础 2.1 首步架体要求挂设安全网。 2.2 立杆通长铺设型钢：16#槽钢、工字钢及 50mm 木板均可。 2.3 必须设置纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座上皮不大于 200 ㎜处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 2.4 接地设置：接地线采用 40mm*4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。

2.5 前期策划可根据图纸及现场实际进行 CAD 预排,并适当调整间距。 二、悬挑式脚手架 1.悬挑部位 1.1 悬挑梁间距必须均匀，外伸长度与水平高度统一，预埋抱箍埋设规范对齐（长度比 1:1.25）钢梁截面高度不应小于 160mm，抱箍拉环或锚固螺栓直径不宜小于 16mm。 1.2 悬挑梁上表面应加焊接头桩以固定立杆，每道悬挑梁均应加设单根直径不小于15的钢丝绳进行反拉。反拉钢丝绳与悬挑梁的夹角不小于 60 度，与结构用不小于Φ16 的圆钢锚固。落于结构上的锚固段应是悬挑段的 1.5 倍，且必须采用两道锚固，每段悬挑高度不大于 20m。 1.3 脚手架基础应按规范要求沿纵横方向设置扫地杆，在横杆上方沿脚手架长度方向铺设木枋，并满铺木板进行防护。脚手架底座立杆内侧应设置 180 ㎜高踢脚板。 1.4 前期策划到位，根据图纸及现场实际 CAD 预排,并适当调整间距 （1500mm≥）。 1.5 对采光井、转角处等特殊部位有处理方案，提前准备材料。 1.6 预埋抱箍与型钢间隙应有效控制,螺母紧固后露出≥3 丝。 1.7 预埋错误后的补救措施：电锤在楼板打眼，预埋环穿过孔洞,下焊钢板。

施工现场临时用电配电箱标准化配置图集精编版

施工现场临时用电配电箱标准化配置图集精编 版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】

施工现场临时用电配电箱标准化配置图集 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 一、基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必

须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 二、总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列 160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于小于等于，其动作时间为延时动作型。

施工现场安全设施标准化图集图文并茂

施工现场安全设施标准化图集 二零一三年九月

编制说明 为贯彻落实“安全第一、预防为主、综合治理”的方针，秉承“敬畏生命，关注安全，监管并重，落实责任”的安全理念，实现施工现场安全设施规范化、标准化、同质化，推动施工现场趋向于“本质安全”，全面提升安全生产管理水平，预防事故的发生，依据国家相关法律法规、标准规范，结合总公司、局各项管理制度及现场实际情况，特编制《中国建筑第八工程局有限公司施工现场安全设施标准化图集》。 本图集主要内容是：1、高处作业；2、脚手架；3、施工用电；4、起重设备；5、施工机具；6、消防；7、其它 一、《图集》编写原则及要求： 1、《图集》编写在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。 2、《图集》编写时充分考虑到项目成本，在符合国家规范要求的前提下确定了两种或多种实施方案，供项目选择。 3、《图集》编写时充分考虑到地域差别，各地选材及要求不同，确定了最低标准。 4、《图集》编写图文并茂，突出细部节点，便于操作实施。 二、《图集》推广使用要求： 1、本图集作为企业内部最低标准推广使用，1-6章为强制性条文、7章为推荐性条文。 2、项目安全设施当地方建设主管部门有标准、有要求时，优先采用地方标准；当地方无要求时，按该标准执行。 3、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。 4、本标准自发布之日起执行。 三、编制依据： 《中华人民共和国安全生产法》 《危险性较大的分部分项工程安全管理办法》（建质〔2009〕87号） 《建筑起重机械安全监督管理规定》（建设部166号令） 《建筑施工特种作业人员管理规定》（建质〔2008〕75号） 《建筑施工个人劳动防护用品使用管理暂行规定》（建质〔2007〕255号） 《建筑施工安全检查标准》（JGJ59-2011） - 1 -

施工质量标准化图集(最终版)

建筑工程施工质量标准化图集

目录4、拼模质量展示 (39) 第一版前言 三、铝模拆除 (40) 4 第一章木模板工程标准工艺及施工要点 四、细部结构展示 (42) 5 一、测量放线 五、脱模质量展示 (43) 5 二、墙柱模板 第三章钢筋工程标准工艺及施工要点 (44) 7 三、梁板模板 一、钢筋加工 (44) 15 四、预留洞口模板 1、原材料堆码与标识 (44) 19 五、楼梯模板 2、半成品加工及检查 (45) 20 六、吊模施工 二、钢筋连接 (47) 22 七、模板支撑系统 1、钢筋绑扎搭接 (47) 24 八、模板拆除要求 2、钢筋焊接 (48) 26 第二章铝模工程标准工艺及施工要点 3、钢筋机械连接 (49) 28 一、测量放线 三、钢筋绑扎 (52) 28 二、模板安装 1、墙柱钢筋绑扎 (52) 29 1、安装工具 2、梁板钢筋绑扎 (54) 29 2、墙柱模板安装 3、特殊部位处理 (57) 30 3、梁板模板安装 4、成品保护 (58) 34 5、过程检查及隐蔽验收 (59) 1

第四章混凝土工程标准工艺及施工要点....................................................... 60 4、过程控制 (82) 一、混凝土浇筑前准备............................................................................. 60 五、构造柱浇筑.. (83) 二、混凝土浇筑......................................................................................... 62 1、模板安装 (83) 1、入模............................................................................................... 62 2、混凝土浇筑.. (84) 2、振捣............................................................................................... 63 六、高精度砌体做法介绍与成品展示.. (85) 3、收面............................................................................................... 64 七、工完场清 (88) 4、养护............................................................................................... 66 第六章抹灰工程标准工艺及施工要点.. (89) 5、工完场清及成品展示与保护....................................................... 67 一、抹灰施工准备. (89) 6、后浇带浇筑................................................................................... 68 1、测量放线 (89) 7、通病预防....................................................................................... 70 2、基层处理及挂网 (90) 第五章砌体工程标准工艺及施工要点........................................................... 73 3、甩浆.. (91) 一、测量放线............................................................................................. 73 4、灰饼及充筋.. (92) 二、防水砼反坎浇筑................................................................................. 74 5、注意事项 (94) 三、拉墙筋及构造柱钢筋设置................................................................. 75 二、抹灰施工 (95) 四、砌筑方法及要点................................................................................. 77 1、大面抹灰 (95) 1、绘制排砖图砌筑样板间............................................................... 77 2、阴阳角及细部处理.. (97) 2、砌筑方法....................................................................................... 78 3、养护及成品保护 (98) 3、砌筑要点....................................................................................... 79 4、通病预防 (99) 2

《中建一局施工现场标准化图册》

中建一局集团施工现场标准化图册 （２０１４年１０月更新） 二零一四年十月九日

第一章 施工区 1、基础设施 1.1 大门 (01) 1.1.1 门楼式大门 (01) 1.1.2 无门楼式大门 (05) 1.1.3 门禁系统 (05) 1.1.4 电动门 (07) 1.2 围墙 (08) 1.2.1 砖砌式围墙 (08) 1.2.2 金属式围墙 (11) 1.3 门卫室 (13) 1.4 道路 (14) 1.5 车辆冲洗装置 (15) 1.6 施工图牌 (17) 1.7 导向牌 (18) 1.8 公示牌 (18) 1.9 喷淋降尘系统 (19) 1.10 视频监控系统 (20) 2、脚手架 2.1 落地式脚手架 (21) 2.2 悬挑式脚手架 (23) 2.3 附着升降式脚手架 (25) 2.4 卸料平台 (27) 2.4.1 落地式卸料平台 (27) 2.4.2 悬挑式卸料平台………………………………283、材料码放 3.1 钢筋堆放 (30) 3.2 大模板存放 (30) 3.3 其他材料码放 (31) 3.4 气瓶存放 (32) 3.5 机电加工区 (32) 4、安全防护 4.1 安全通道防护 (33) 4.2 临边防护 (35) 4.2.1 基坑防护 (35) 4.2.2 其他临边防护 (36) 4.3 水平洞口防护 (40) 4.3.1 边长≤1500mm的洞口防护 (40) 4.3.2 边长1500mm以上的洞口防护 (40) 4.4 电梯井（管道井）口防护 (42) 4.5 楼梯防护 (43) 4.6 马道防护 (44) 5、施工机械 5.1 施工升降机 (46) 5.1.1 施工升降机首层出料口防护棚 (46) 5.1.2 施工升降机运料平台临边防护 (46) 5.1.3 施工升降机运料平台防护门 (47) 5.1.4 施工升降机验收牌 (49) 5.1.5 施工升降机限载标志牌 (49) 5.2 塔式起重机 (50)

施工现场临时用电配电箱标准化图集

施工现场临时用电配电箱标 准化图集 -标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

施工现场临时用电配电箱（柜）标准化配置图集， 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 1基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE 线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。 2总配电箱（柜） 内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配置DZ20L （DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

施工现场临时用电配电箱标准化图集

施工现场临时用电配电箱（柜）标准化配置图集， 该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。 1基本要求 （一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。 （二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。 （三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。 （四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。

内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配置DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S 小于等于0.2S，其动作时间为延时动作型。 总配电柜示意图
