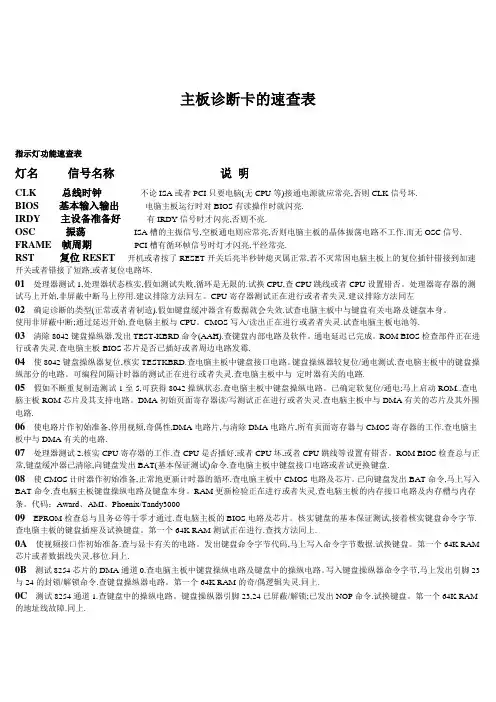

主板故障诊断卡 指示灯功能速查表
主板故障诊断卡指示灯功能速查表
主板故障诊断卡代码解析
CF
测试CMOS R/W 功能性。
C0
早期的主板设定初始值:
- 禁用shadow RAM
- 禁用L2 cache(SURPER 7 构架及后期兼容构架)
- 检测基本chipset 寄存器。
C1
检测内存:
-Auto- 检测DRAM（动态随机存取储存器）大小，类型和ECC。-Auto- 检测L2 cache (SURPER 7 构架及后期兼容构架)
C3
映射BIOS编码到DRAM。
C5
允许chipset将BIOS复制到地址为E000& F000的shadow RAM。01
将Xgroup编码定位在内存地址中的1000到0
03
初始化Superio（超级输入输出）_Early（响应）_Init（启动）开关。
05
3.将空白输出到荧屏。
4.清除CMOS错误。
07
1.清除8042 接口。
2.初始化8042接口自检。
08
1.检测特殊的键盘控制器型号为Winbond 977 系列超级I/O（输入／输出）芯片。
2.允许使用键盘接口。
0A
1.禁用PS/2 老鼠接口.(可选)
2.在端口和交换接口检测完成后自动检测键盘和鼠标端口。(可选)
3.重置键盘在发现型号为Winbond 977 系列超级I/O输入／输出芯片后。
0E
检测内存地址为F000h段图像以证明是否它支持R/ W.如果检测失败，机箱扬声器将发出警报。
10
自动检测FlashROM类型以读取合适的FlashROM R/W 编码。
在ESCD和DMI支持的情况下进入运行时间和区域的地址位F000。
12
使用步骤1’s 运算方式以确定CMOS电路的接口。
.同时设定电源即时状态频率, 然後检查是否超出范围。
14
将主板程序默认值导入主板。主板默认值是OEM 客户的MODBINable 。
16
初始化Early（响应）_ Init（启动）_ Onboard（板载）_ 晶振开关。
18
检测CPU 包括商标在内的信息，SMI类型(Cyrix 或Intel) 和CPU处理器数据的水平。(586 或686)
1B
初始化中断无线引导平台。如果没有特殊的标记,所有H/W中断指向对SPURIOUS_ soft_ HDLR 的SPURIOUS_ INT_ HDLR&S/W中断。
1D
初始化EARL Y_ PM_ INIT 开关。
1F
装载键盘阵列。(笔记本平台）
21
HPM设定初值(笔记本平台）
23
1. 检查RTC值的有效性: e. g.a. 地址为5Ah的值RTC是有错误的值。
2. 在BIOS中装载CMOS设定。如果CMOS检测失败，使用默认值替代设定值。
3. 为PCI& PnP的使用准备BIOS资源分布图。如果ESCD 是有效的,进入ESCD's初始设定值数据中读取。
4. 初始化板载时钟频率发生器。禁用没有使用的PCI& DIMM插槽。
5. 早期的PCI设定初始值:
- 列举PCI总线序号。
- 分配内存&输入／输出资源。
- 寻找一个有效的视频图形适配器设备&视频图形适配器BIOS, 而且将它放入C000:0.
26
1.超频错误（可清空CMOS）
2.没有安装显卡或显卡损坏
3.显卡版本和显卡BIOS版本不匹配
27
初始化INT 09缓冲。
29
1. 分配CPU内部MTRR(P6&PII)为0- 640内存地址。
2. 初始化Pentium级CPU的APIC。
3. 按照早期主板设定COMS。例子: 在主板上的IDE控制器。
4. 测试CPU速度。
5. 激活显示适配器BIOS。
2D
1. 初始化多语言支持。
2. 在屏幕上显示信息, 包括BIOS名称, CPU类型, 和CPU速度。
33
重新设定键盘除了采用Winbond 977 系列超级输入／输出芯片以外。
3C
检测8254端口
3E
检测通道1以BIT为数据单位通过8259端口中断。
40
检测通道2以BIT为数据单位通过8259端口中断。
43
检测8259的功能性。
47
初始化EISA插槽
49
1. 以双字节64K数据包检测内存容量。
2. 为AMD K5 处理器写入配置。
4E
1. 分配M1处理器的MTRR
2. 为P6级别的CPU初始化二级缓存&程序可使用的缓存范围。
3. 初始化P6级别CPU的APIC值。
4. 在MP平台之上, 在每个处理器之间允许以较小的范围调整缓存以防止冲突。
50
初始化通用串行总线（USB）
52
检测全部内存( 清除所有的扩展内存到0)
55
显示CPU序列号(多处理器平台)
57
1. 显示PnP LOGO。
2. 初始化早期的ISA PnP。
- 分配CSN到每个ISA PnP设备。
59
初始化硬件病毒保护。
5B
(可选特性)在使用软盘驱动器进入AWDFLASH.EXE时显示相关信息(可选）
5D
1. 初始化Init（启动）_ Onboard（板载）_ SuperI/O 开关。
2. 初始化Init_ Onbaord_ AUDIO音频开关。
60
全部完成后进入设置界面;i. e.直到PSOT自检完成用户才可以进入CMOS设置界面。
65
初始化PS/2接口鼠标。
67
为激活系统提供内存信息: INT 15h ax=E820h
69
打开L2 cache（二级缓存）
6B
主板正按照系统安装的部件的描述信息进行设置及关联。
6D
1. 为ISA PnP 设备分配资源。
2. 在系统部件设置为“AUTO”时自动为COM口分配端口值。
6F
1. 初始化软盘控制器。
2. 加载软盘驱动器失败40: 硬件。（BIOS中设定软驱存在，但并没有安装硬件）
73
(可选特性)是否进入AWDFLASH.EXE:
- 当AwdFlash在软盘驱动器中被找到。
- 当Alt+F2被按下时。
75
检测&安装所有的IDE设备: HDD（硬盘），LS120 ，ZIP（这两个是特殊的驱动器，如USB 闪存等）,CDROM（光驱）
77
检测串口（COM口，SATA）和并口（打印机，IDE口）。
7A
检测&安装co-处理器（SORRY，这里我看不明白）
7F
1. 当支持全屏幕图像图形时，转换到文本模式。
- 如果错误发生,报告错误并等待键盘输入。
- 如果并未发生错误，或F1按键被按下时继续: 显示/隐藏开机画面或自行设定图形图像。
82
1. 启动主板的电源管理功能。
2. 恢复到能源之星的开机画面(不是全屏幕的开机画面)
3. 如果设定了开机密码，将要求出入开机密码。
83
将所有的设定保存到CMOS中。
84
初始化ISA PnP引导设备。
85
1. 通用串行总线的最后初始化。
2. 网络个人计算机: 建立SYSID结构。
3. 按下电源开关后回到本文模式。
4. 设置内存对ACPI（高级电源管理）的支持。
5. 唤醒ISA适配器ROMs 。
6. 分配PCI设备的IRQs（系统中断模式）。
7. 初始化APM
8. 清除IRQs冲突。（不知道这样翻译对不对，NOISE的原意是噪音，我实在不知道怎么翻译）
88
1.CPU 故障
2.主板故障
93
读取硬盘引导信息是否包含病毒保护编码
94
1. 打开二级缓存
2. 系统引导启动速度。
3. 主板最后的初始化。
4. 电源管理的最后初始化。
5. 清除屏幕& 显示摘要。
6. 程序为K6级CPU写入配置。
7. 程序为P6级CPU写入关联。
95
1. 保存系统时间及日期。
2. 更新键盘引导指示灯&采样率。
96
1. 建立MP模块（好像只能这么翻译了）
2. 建立&更新ESCD。
3. 将CMOS设定为20h 或19h
4. 将CMOS时间加载到DOS兼容状态下的时间条。
5. 建立MSIRQ数据库。
FF
检测完成，正常引导(INT 19h)
主板诊断卡代码含义

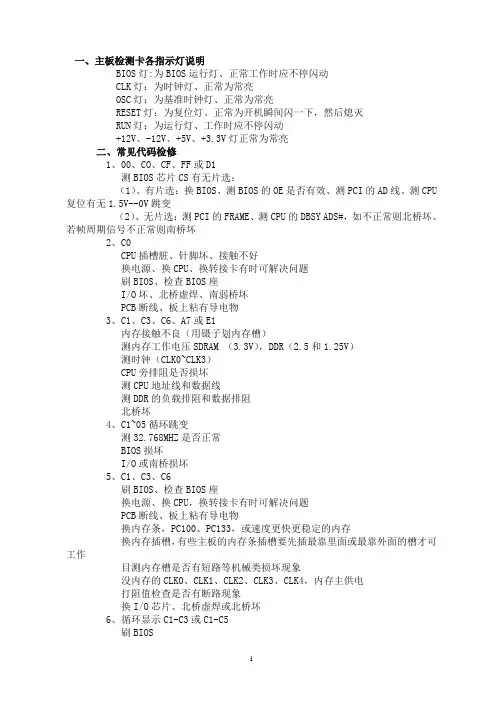

主板诊断卡代码含义电脑主板故障诊断检测卡代码表 BIOS 灯：为BIOS 运行灯，正常工作时应不停闪动 CLK 灯：为时钟灯。正常为常亮. OSC 灯：为基准时钟灯，正常为常亮。 RESET 灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。 RUN 灯：为运行灯，工作时就不停闪动。 +12V ，-12V ，+5V ，+3.3V 灯正常为常亮 1．检测卡跑00，CO，CF,FF 或D1 原因：CPU 插槽脏。针脚坏，接触不好。CPU ，内存超频了。CPU 供电不良。某芯片发热，硬件某部分资源不正常，在CMOS 里把其关闭或更换该集成资源的芯片 2.C1，C2 ，C6，C7 或E1：内存接触不良，（用镊子划）。 测内存工作电压（SDRAM 3.3V ，DDR 2.5 和1.6V 。）测时钟CPU 旁排阻是否有损坏。 测CPU 地址线和数据线。 北桥坏 3.C1~05 循环跳变： BIOS 损坏 I/O 坏或者南桥坏. 4.C1,C3,C6: 刷BIOS 换电源,换CPU, 换转接卡有可以解决问题. 检查BIOS 座. PCB 断线, 板上粘有导电物. 清洗内存和插槽. 换内存条.换内存插槽.. 换I/O. 北桥虚焊或者坏. 5 循环显示C1~C3. 或者C1~C5 等 刷BIOS. 换I/O 有时可解决问题. PCB 断线, 板上粘有导电物可考虑换电容.换CPU. 换内存南桥坏. 6.显BO 代码：看内存电压,清CMOS, 北桥坏 7.显示25 代码北桥问题.' 8.跑0D 后不亮: 外频,倍频跳线 9.显2B 代码后不亮刷BIOS. 清除BIOS. 时钟发生器不良. 北桥供电不正常或者北桥坏 10.跑50 代码： I/O 错,南北桥,BIOS 坏 11.跑41 代码： BIOS 刷新.PCB 坏或者上面有导电物 12.跑R6 代码: 检测不到显卡.划者是内存没有过 13.跑R7 代码: 显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存. 14.跑E0 代码: CPU 没有工作.插槽脏,针脚坏 15D5 ： 是内存旁边的3 极管坏了 -- 诊断卡代码表 特殊代码"00"和"ff"及其它起始码有三种情况岀现： ①已由一系列其它代码之后再出现："00" 或"ff" ，则主板ok。 ②如果将emos中设置无错误，则不严重的故障不会影响bios自检的继续，而最终岀现"00"或"ff"。 ③一开机就岀现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。 错误代码：00(FF) 代码含义：主板没有正常自检
主板诊断卡工作原理
主板诊断卡工作原理 主板诊断卡也叫POST卡（Power On Self Test加电自检），其工作原理是利用主板中BIOS 部程序的检测结果，通过主板诊断卡代码一一显示出来，结合诊断卡的代码含义速查表就能很快地知道电脑故障所在。尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，事半功倍。 主板上的BIOS在每次开机时，会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件时行严格测试，并分析硬盘系统配置，对已配置的基本I/O设置进行初始化，一切正常后，再引导操作系统。其显著特点是以是否出现光标为分界线，先对关键性部件进行测试，关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。然后，对非关键性部件进行测试如有故障机器也继续运行，同时显示器显示出错信息当机器出现故障。当计算机出现关键性故障，屏幕上无显示时，很难判断计算机故障所在，此时可以将本卡插入扩充槽，根据卡上显示的代码，参照计算机所所属的BIOS种类，再通过主板诊断卡的代码含义速查表查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。 诊断卡是一个能告诉我们故障大概发生在部件上的检测维修工具。拥有它可以让我们在确定电脑故障时省时省力少走很多弯路，让我们的工作变得更轻松。
详细概况如下: 一、DEBUG诊断卡的工作原理 DEBUG卡是一种可检测电脑故障的测试卡，本公司应用于台式机的有PCI、ISA和LTP三种接口，笔记本的有miniPCI和LTP两种接口，可以选择方便的接口上使用。当诊断卡插入相对应的接口后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种检测代码。一般过如是： 主板加电后，首先要对CPU进行检测，测试它各个部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，诊断卡上所显示的代码也就不再变化了。这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上（不同的主板BIOS版本输出的代码都略有不同，所以有些代码在说明书上可能没有，这样一般只能参考说明书接近的代码查找故障）。所以诊断卡是众多DIY爱好者的必备工具之一。
电脑故障检测卡故障代码表
电脑故障检测卡故障代码表 查表必读：（注意事项） 1、特殊代码“00”和“FF”及其它起始码有三种情况出现： ①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。 ②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。 ③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。 2、本表是按代码值从小到大排序，卡中出码顺序不定。 3、未定义的代码表中未列出。 4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。 5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。 6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。 代码AwardBIOSAmiBIOSPhoenixBIOS或Tandy3000BIOS 00.已显示系统的配置；即将控制INI19引导装入。. 01处理器测试1，处理器状态核实,如果测试失败，循环是无限的。处理器寄存器的测试即将开始，不可屏蔽中断即将停用。CPU寄存器测试正在进行或者失败。 02确定诊断的类型（正常或者制造）。如果键盘缓冲器含有数据就会失效。停用不可屏蔽中断；通过延迟开始。CMOS写入／读出正在进行或者失灵。 03清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。ROMBIOS检查部件正在进行或失灵。 04使8042键盘控制器复位，核实TESTKBRD。键盘控制器软复位／通电测试。可编程间隔计时器的测试正在进行或失灵。 05如果不断重复制造测试1至5，可获得8042控制状态。已确定软复位／通电；即将启动ROM。DMA初如准备正在进行或者失灵。 06使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。已启动ROM计算ROMBIOS检查总和，以及检查键盘缓冲器是否清除。DMA初始页面寄存器读／写测试正在进行或失灵。 07处理器测试2，核实CPU寄存器的工作。ROMBIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。. 08使CMOS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT命令，即将写
主板检测卡代码大全40848
主板检测卡代码大全一般来说代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过 C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过 24、25、26、01、0A、0B、2A、2B、31表示显卡不过 某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显 示26 C1、C6 如显示 . 01 02 03 检查部件正 04 使 05 ROM。DMA 06 器和CMOS停机字节。已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。 DMA 初始页面寄存器读／写测试正在进行或失灵。 07 处理器测试2，核实CPU寄存器的工作。 ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。 . 08 使CMOS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT命令，即将写入BAT 命令。RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。核实键盘的基本保证测试，接着核实键盘命令字节。第一个64K RAM测试正在进行。 0A 使视频接口作初始准备。发出键盘命令字节代码，即将写入命令字节数据。第一个64K RAM 芯片或数据线失灵，移位。 0B 测试8254通道0。写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。第一个64K RAM奇／偶逻辑失灵。 0C 测试8254通道1。键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。第一个64K RAN 0D 13、视频 64K RAM 0E 0F 10 第一个 11 第一个64DK RAM第 12 B 13 化／存储器自动检测。第一个64DK RAM第3位故障。 14 测试存储器更新触发电路。电路片初始化／存储器处自动检测结束；8254计时器测试即将开始。第一个64DK RAM第4位故障。 15 测试开头64K的系统存储器。第2通道计时器测试了一半；8254第2通道计时器即将完成测试。第一个64DK RAM第5位故障。
诊断卡代码含义
电脑主板故障诊断检测卡代码表 BIOS灯：为BIOS运行灯，正常工作时应不停闪动 CLK灯：为时钟灯。正常为常亮. OSC灯：为基准时钟灯，正常为常亮。 RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。 RUN灯：为运行灯，工作时就不停闪动。 +12V，-12V，+5V，+3.3V灯正常为常亮 1．检测卡跑00，CO，CF,FF或D1 原因：CPU插槽脏。针脚坏，接触不好。CPU，内存超频了。CPU供电不良。某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片 看内存电压,清CMOS,北桥坏 7.显示25代码 北桥问题.' 8.跑0D后不亮: 外频,倍频跳线 9.显2B代码后不亮 刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏 10.跑50代码： I/O错,南北桥,BIOS坏 11.跑41代码：
BIOS刷新.PCB坏或者上面有导电物 12.跑R6代码: 检测不到显卡.划者是内存没有过 13.跑 R7代码: 显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存. 14.跑E0代码: CPU 没有工作.插槽脏,针脚坏 15 D5 ： 是内存旁边的3极管坏了 -- 诊断卡代码表 特殊代码"00"和"ff"及其它起始码有三种情况出现： 可 如有多条内存，可使用替换法查找故障所在。 错误代码：0D 代码含义：视频通道测试 解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。如故障依旧，则可更换显卡测试。 一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG 卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了
主板诊断卡故障代码
主板诊断卡故障代码含义速查表 00 1）由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。 2）出“00”，且不变码，则为主板没有运行，查CPU坏否、CPU跳线、或CPU设置正确否、电源正常否、主板电池等处有否发霉？ 3）如果您在CMOS中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改CMOS设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。 01 处理器测试1，处理器状态核实，如果测试失败，循环是无限的。试换CPU，查CPU 跳线或CPU设置错否？处理器寄存器的测试即将开始，非屏蔽中断即将停用。CPU寄存器测试正在进行或者失灵。 02 确定诊断的类型(正常或者制造)。如果键盘缓冲器含有数据就会失效。试查主板中与键盘相关电路及键盘本身。使用非屏蔽中断；通过延迟开始。查主板和CPU。 CMOS 写入/读出正在进行或者失灵。试查主板电池等。 代码 Award AMI Phoenix/Tandy3000 03 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。查键盘内部电路及软件。通电延迟已完成 ROM BIOS检查部件正在进行或失灵。查主板BIOS芯片是否已插好或周边电路发霉。 04 使8042键盘控制器复位，核实TESTKBRD。查主板中键盘接口电路。键盘控制器软复位／通电测试。查主板中的键盘控制部分的电路。可编程间隔计时器的测试正在进行或失灵。查主板中与定时器相关的电路。 05 如果不断重复制造测试1至5，可获得8042控制状态。查主板中键盘控制电路。已确定软复位／通电；即将启动ROM.。查主板ROM芯片及其支持电路。DMA初始页面寄存器读／写准备正在进行或失灵。查主板中与DMA有关的芯片及其外围电路。 06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。查主板中与DMA相关的电路。已启动ROM计算ROM BIOS 检查总和，以及检查键盘缓冲器是否清除。查主板RCM芯片及其支持电路。DMA初始页面寄
主板检测卡代码大全
. 主板检测卡代码大全 一般来说代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过 C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示存不过 24、25、26、01、0A、0B、2A、2B、31表示显卡不过 某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。 C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS 如显示05、ED、41则直接刷BIOS 00 .已显示系统的配置；即将控制INI19引导装入。 . 01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。处理器寄存器的测试即将开始，不可屏蔽中断即将停用。CPU寄存器测试正在进行或者失败。 02 确定诊断的类型（正常或者制造）。如果键盘缓冲器含有数据就会失效。停用不可屏蔽中断；通过延迟开始。CMOS写入／读出正在进行或者失灵。 03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。ROM BIOS检查部件正在进行或失灵。 04 使8042键盘控制器复位，核实TESTKBRD。键盘控制器软复位／通电测试。可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。已确定软复位／通电；即将启动ROM。DMA初如准备正在进行或者失灵。 06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA 电路片，所有页面寄存器和CMOS停机字节。已启动ROM计算ROM BIOS 检查总和，以及检查键盘缓冲器是否清除。DMA初始页面寄存器读／写测试正在进行或失灵。 07 处理器测试2，核实CPU寄存器的工作。ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。 . 08 使CMOS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT 命令，即将写入BAT命令。RAM更新检验正在进行或失灵。 09 EPROM检查总和且必须等于零才通过。核实键盘的基本保证测试，接着核专业资料Word . 实键盘命令字节。第一个64K RAM测试正在进行。 0A 使视频接口作初始准备。发出键盘命令字节代码，即将写入命令字节数据。第一个64K RAM芯片或数据线失灵，移位。 0B 测试8254通道0。写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。第一个64K RAM奇／偶逻辑失灵。 0C 测试8254通道1。键盘控制器引脚23、24已封锁／解锁；已发出NOP 命令。第一个64K RAN的地址线故障。 0D 1、检查CPU速度是否与系统时钟相匹配。2、检查控制芯片已编程值是否符合初设置。3、视频通道测试，如果失败，则鸣喇叭。已处理NOP命令；接
电脑主板故障诊断卡代码大全
电脑主板故障诊断卡代码大全 代码对照表 00 . 已显示系统的配置；即将控制INI19引导装入。 01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。处理器寄存器的测试即将开始，不可屏蔽中断即将停用。CPU寄存器测试正在进行或者失败。 02 确定诊断的类型（正常或者制造）。如果键盘缓冲器含有数据就会失效。停用不可屏蔽中断；通过延迟开始。CMOS写入／读出正在进行或者失灵。 03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。ROM BIOS检查部件正在进行或失灵。 04 使8042键盘控制器复位，核实TESTKBRD。键盘控制器软复位／通电测试。可编程间隔计时器的测试正在进行或失灵。 05 如果不断重复制造测试1至5，可获得8042控制状态。已确定软复位／通电；即将启动ROM。DMA 初如准备正在进行或者失灵。 06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。DMA 初始页面寄存器读／写测试正在进行或失灵。 07 处理器测试2，核实CPU寄存器的工作。ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。. 08 使CMOS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT命令，即将写入BAT 命令。RAM更新检验正在进行或失灵。 09 EPROM检查总和且必须等于零才通过。核实键盘的基本保证测试，接着核实键盘命令字节。第一个64K RAM测试正在进行。 0A 使视频接口作初始准备。发出键盘命令字节代码，即将写入命令字节数据。第一个64K RAM芯片或数据线失灵，移位。 0B 测试8254通道0。写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。第一个64K RAM奇／偶逻辑失灵。 0C 测试8254通道1。键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。第一个64K RAN的地址线故障。 0D 1、检查CPU速度是否与系统时钟相匹配。2、检查控制芯片已编程值是否符合初设置。3、视频通道测试，如果失败，则鸣喇叭。已处理NOP命令；接着测试CMOS停开寄存器。第一个64K RAM的奇偶性失灵 0E 测试CMOS停机字节。CMOS停开寄存器读／写测试；将计算CMOS检查总和。初始化输入／输出端口地址。 0F 测试扩展的CMOS。已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。. 10 测试DMA通道0。CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。第一个64K RAM第0位故障。 11 测试DMA通道1。CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器。第一个64DK RAM第1位故障。
电脑主板故障诊断卡代码(大全)
电脑主板故障诊断卡代码对照表 00.已显示系统的配置；即将控制INI19引导装入。. 01处理器测试1，处理器状态核实,如果测试失败，循环是无限的。处理器寄存器的测试即将开始，不可屏蔽中断即将停用。CPU寄存器测试正在进行或者失败。 02确定诊断的类型（正常或者制造）。如果键盘缓冲器含有数据就会失效。停用不可屏蔽中断；通过延迟开始。CMOS写入／读出正在进行或者失灵。 03清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。ROMBIOS 检查部件正在进行或失灵。 04使8042键盘控制器复位，核实TESTKBRD。键盘控制器软复位／通电测试。可编程间隔计时器的测试正在进行或失灵。 05如果不断重复制造测试1至5，可获得8042控制状态。已确定软复位／通电；即将启动ROM。DMA初如准备正在进行或者失灵。 06使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。已启动ROM计算ROMBIOS检查总和，以及检查键盘缓冲器是否清除。DMA初始页面寄存器读／写测试正在进行或失灵。 07处理器测试2，核实CPU寄存器的工作。ROMBIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。. 08使CMOS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT命令，即将写入BAT命令。RAM更新检验正在进行或失灵。 09EPROM检查总和且必须等于零才通过。核实键盘的基本保证测试，接着核实键盘命令字节。第一个64KRAM测试正在进行。
0A使视频接口作初始准备。发出键盘命令字节代码，即将写入命令字节数据。第一个64KRAM芯片或数据线失灵，移位。 0B测试8254通道0。写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。第一个64KRAM奇／偶逻辑失灵。 0C测试8254通道1。键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。第一个64KRAN的地址线故障。 0D1、检查CPU速度是否与系统时钟相匹配。2、检查控制芯片已编程值是否符合初设置。 3、视频通道测试，如果失败，则鸣喇叭。已处理NOP命令；接着测试CMOS停开寄存器。第一个64KRAM的奇偶性失灵 0E测试CMOS停机字节。CMOS停开寄存器读／写测试；将计算CMOS检查总和。初始化输入／输出端口地址。 0F测试扩展的CMOS。已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。. 10测试DMA通道0。CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。第一个64KRAM第0位故障。 11测试DMA通道1。CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器。第一个64DKRAM第1位故障。 12测试DMA页面寄存器。停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始准备。第一个64DKRAM第2位故障。 13测试8741键盘控制器接口。视频显示器已停用，端口B已作初始准备；即将开始电路片初始化／存储器自动检测。第一个64DKRAM第3位故障。 14测试存储器更新触发电路。电路片初始化／存储器处自动检测结束；8254计时器测试即将开始。第一个64DKRAM第4位故障。
电脑故障诊断卡的详细使用方法介绍
电脑故障诊断卡的详细使用方法介绍(图文教程) 诊断卡使用方法 一、用户必读; 二、智能型笔记本电脑诊断卡使用方法; 三、智能型四位诊断卡使用方法; 四、智能型并口诊断卡L50使用方法. 一、用户必读: ⑴. 诊断卡也叫PC Analyzer或POST （Power On Self Test )卡，其工作原理是利用主板中BIOS 内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。尤其在ＰＣ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。BIOS 在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本Ｉ／Ｏ设置进行初始化，一切正常后，再引导操作系统。其显著特点是以是否出现光标为分界线，先对关键性部件进行测试。关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息,当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内。根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在。 ⑵. 注意分辨“故障代码”与“起始码；起始码是无意义的,只有故障代码才能准确指出故障所在。 ⑶. 故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS 确定。 ⑷. 未定义的代码表中未能列出。 ⑸对于不同BIOS （常用的AMI 、Award 、Phoenix ）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS, 您可查阅您的电脑使用手册，或从主板上的BIOS 芯片上直接查看，也可以在启动的屏幕中直接看到。 ⑹.有少数主板的PCI 槽只有一部分代码出现，但ISA 槽则有完整自检代码输出。且目前已发现有极个别原装机主板的ISA 槽无代码输出，而PCI 槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。另外，同一块主板的不同PCI 槽，有的槽有完整代码送出，如DELL810 主板只有靠近CPU 的一个PCI槽有完整代码显示，一直变化到“00 ”或“FF ”，而其它PCI 槽走到“38 ”后则不继续变化。 ⑺. 复位信号所需时间ISA 与PCI 不一定同步，故有可能ISA 开始出代码，但PCI 的复位灯还未熄，故PCI 代码停在起始代码上。 ⑻. 由于主板品种和结构的多样性及BIOS POST 代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考。 ⑼. 根据经验：两位代码的卡用在P Ⅱ300 以下的主板中可信，而用在P Ⅱ300 以上的板中会死机、不走码或出假码，故建议您购买PI0050A智能型四位代码诊断卡，该卡到目前为止，还没有收到过用户的不良反映。 ⑽十六进制字符表：
主板诊断卡代码表
四位主板诊断卡代码表 4C0～04FF 主板复位电路有故障，查看复位线路是否已连接好或复位信号是否一直被强制拉低，根据图6排除故障。 05C0～05CF 同04C0～04FF。 05D8 BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无IRDY、CLK信号，建议先修复PCI槽的IRDY、CLK信号，此时BIOS代码无效。 05D9 BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无IRDY、CLK信号，有FRAME信号，BIOS 代码为OK码，BIOS自检中没发现问题。 05DA BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无IRDY信号，建议先修复PCI槽的IRDY 信号，此时BIOS代码无效。 05DB BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无IRDY信号，有FRAME、CLK信号，BIOS代码为OK码，BIOS自检中没发现问题。 05DC BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无CLK信号，建议先修复PCI槽的CLK 信号。 05DD BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无CLK信号，有FRAME、IRDY信号，BIOS代码为OK码，BIOS自检中没发现问题。(已仿真，建议查主板中与CLK相关的电路) 05DE BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，有FRAME、IRDY、CLK信号，BIOS自检中检测到有故障，请根据BIOS代码排除故障，建议先查看内存条是否接触不良。 05DF BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，有FRAME、IRDY、CLK信号，BIOS代码为OK码，BIOS自检中没发现问题。（已仿真） 05E0～05EF 同04C0～04FF。 05F0 BIOS正故障自检中，稳定、不稳定两灯同时亮，复位一次，无FRAME、IRDY、CLK信号，BIOS代码显示为no，CPU没工作。 05F1 BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无FRAME、IRDY、CLK信号，建议先修复PCI槽的FRAME、IRDY、CLK信号，此时BIOS代码性质为起始码，其值为00，卡显示为no。 05F2 BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无FRAME、IRDY信号，有CLK信号，BIOS 代码显示为no，CPU没工作。 05F3 BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无FRAME、IRDY信号，建议先修复PCI 槽的FRAME、IRDY信号，此时BIOS代码性质为起始码，其值为00，卡显示为no。 05F4 BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无FRAME、CLK信号，有IRDY信号，BIOS 代码显示为no，CPU没工作。 05F5 BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无FRAME、CLK信号，建议先修复PCI槽的FRAME、CLK信号，此时BIOS代码性质为起始码，其值为00，卡显示为no。 05F6 BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无FRAME信号，有IRDY、CLK信号，BIOS 代码显示为no，CPU没工作。 05F7 BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无FRAME信号，建议先修复PCI槽的FRAME 信号，此时BIOS代码性质为起始码，其值为00，卡显示为no。 05F8 BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无IRDY、CLK信号，有FRAME信号，BIOS 代码显示为no，CPU没工作。 05F9 BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无IRDY、CLK信号，有FRAME信号，BIOS 代码性质为起始码，其值为00，卡显示为no。 05FA BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无IRDY信号，有FRAME、CLK信号，BIOS 代码显示为no，CPU没工作。 05FB BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无IRDY信号，有FRAME、CLK信号，BIOS 代码为OK码，BIOS代码性质为起始码，其值为00，卡显示为no。 05FC BIOS正在故障自检中，稳定、不稳定两灯同时亮，复位一次，无CLK信号，有FRAME、IRDY信号，BIOS 代码显示为no，CPU没工作。
主板诊断卡代码速查表
主板诊断卡代码速查表 一、概述 诊断卡也叫POST卡（Power On Self Test），其工作原理是利用主板中BIOS内部自检程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。尤其在ＰＣ机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。BIOS在每次开机时，对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件进行严格测试，并分析系统配置，对已配置的基本Ｉ／Ｏ设置进行初始化，一切正常后，再引导操作系统。其显着特点是以是否出现光标为分界线，先对关键性部件进行测试。关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。然后，对非关键性部件进行测试，如有故障机器也继续运行，同时显示器显示出错信息，当机器出现故障，尤其是出现关键性故障，屏幕上无显示时，将本卡插入扩弃槽内。根据卡上显示的代码，表示的故障原因和部位，就可清楚地知道故障所在。 二、用户必读 １、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS确定。２、未定义的代码表中未能列出。３、对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到。４、有少数主板的PCI槽只有一部分代码出现，但ISA槽则有完整自检代码输出。且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化。５、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上。６、由于主板品种和结构的多样性及BIOSPOST代码不断更新，令紧接在代码后面的查找故障部件和X围的准确性受到影响，故《代码含义速查表》中说明的故障部件和X围只能作为参考。7、根据经验：两位代码的卡用在PⅡ300以下的主板中可信，而用在PⅡ300 以上的板中会死机、不走码或出假码，故建议您购买PI0050 型四位代码的卡，该卡到目前为止，还没有收到过用户的不良反映。 三、十六进制字符表十进制0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15十六进 制0 1 2 3 4 5 6 7 8 9 A B C D E F诊断卡显 示 五、指示灯功能速查表灯名信号名称说明RUN 主板运行若主板运行起来，此灯会不断闪亮，主板没有运行则不亮CLK 总线时钟不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK信号坏。BIOS 基本输入输出主板运
电脑主板故障诊断卡代码对
电脑主板故障诊断卡代码对照表 00 . 已显示系统的配置；即将控制INI19引导装入。 . 01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。处理器寄存器的测试即将开始，不可屏蔽中断即将停用。CPU寄存器测试正在进行或者失败。 02 确定诊断的类型（正常或者制造）。如果键盘缓冲器含有数据就会失效。停用不可屏蔽中断；通过延迟开始。CMOS写入／读出正在进行或者失灵。 03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。ROM BIOS检查部件正在进行或失灵。 04 使8042键盘控制器复位，核实TESTKBRD。键盘控制器软复位／通电测试。可编程间隔计时器的测试正在进行或失灵。 05 如果不断重复制造测试1至5，可获得8042控制状态。已确定软复位／通电；即将启动ROM。DMA 初如准备正在进行或者失灵。 06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。DMA 初始页面寄存器读／写测试正在进行或失灵。 07 处理器测试2，核实CPU寄存器的工作。ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。 . 08 使CMOS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT命令，即将写入BAT 命令。RAM更新检验正在进行或失灵。 09 EPROM检查总和且必须等于零才通过。核实键盘的基本保证测试，接着核实键盘命令字节。第一个64K RAM测试正在进行。 0A 使视频接口作初始准备。发出键盘命令字节代码，即将写入命令字节数据。第一个64K RAM芯片或数据线失灵，移位。 0B 测试8254通道0。写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。第一个64K RAM奇／偶逻辑失灵。 0C 测试8254通道1。键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。第一个64K RAN 的地址线故障。
主板诊断卡代码大全
主板诊断卡代码大全Newly compiled on November 23, 2020
主板诊断卡代码大全主板诊断卡也叫POST卡（Power On Self Test加电自检），其工作原理是利用主板中BIOS内部程序的检测结果，通过主板诊断卡代码一一显示出来，结合诊断卡的代码含义速查表就能很快地知道电脑故障所在。尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，事半功倍。 主板上的BIOS在每次开机时，会对系统的电路、存储器、键盘、视频部分、硬盘、软驱等各个组件时行严格测试，并分析硬盘系统配置，对已配置的基本I/O设置进行初始化，一切正常后，再引导操作系统。其显着特点是以是否出现光标为分界线，先对关键性部件进行测试，关键性部件发生故障强制机器转入停机，显示器无光标，则屏幕无任何反应。然后，对非关键性部件进行测试如有故障机器也继续运行，同时显示器显示出错信息当机器出现故障。当计算机出现关键性故障，屏幕上无显示时，很难判断计算机故障所在，此时可以将本卡插入扩充槽内，根据卡上显示的代码，参照计算机所所属的BIOS种类，再通过主板诊断卡的代码含义速查表查出该代码所表示的故障原因和部位，就可清楚地知道故障所在。 主板诊断卡的功能很强大，报告错误的能力远远超过BIOS自身通过铃声报错的能力，既适合于电脑爱好者个人使用，也可以适合于主板维修行业。 诊断卡也叫POST卡（Power On Self Test），其工作原理是利用主板中BIOS内部程序的检测结果，通过代码一一显示出来，结合本书的代码含义速查表就能很快地知道电脑故障所在。尤其在PC机不能引导操作系统、黑屏、喇叭不叫时，使用本卡更能体现其便利，使您事半功倍。 诊断卡代码及所对应故障如下 代码 Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS
主板诊断卡代码对应故障及解决方法
代码Award AMI Phoenix/Tandy3000 00 1．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。 2．出“00”，且不变码，则为主板没有运行，查CPU坏否、CPU跳线、或CPU设置正确否、电源正常否、主板电池等处有否发霉？ 3. 如果您在CMOS中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改CMOS 设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。同左同左 01 处理器测试1，处理器状态核实，如果测试失败，循环是无限的。试换CPU，查CPU 跳线或CPU设置错否？处理器寄存器的测试即将开始，非屏蔽中断即将停用。建议排除方法同左CPU寄存器测试正在进行或者失灵。建议排除方法同左 02 确定诊断的类型(正常或者制造)。如果键盘缓冲器含有数据就会失效。试查主板中与键盘相关电路及键盘本身。使用非屏蔽中断；通过延迟开始。查主板和CPU。CMOS写入/读出正在进行或者失灵。试查主板电池等。 代码Award AMI Phoenix/Tandy3000 03 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。查键盘内部电路及软件。通电延迟已完成ROM BIOS检查部件正在进行或失灵。查主板BIOS芯片是否已插好或周边电路发霉。 04 使8042键盘控制器复位，核实TESTKBRD。查主板中键盘接口电路。键盘控制器软复位／通电测试。查主板中的键盘控制部分的电路。可编程间隔计时器的测试正在进行或失灵。查主板中与定时器相关的电路。 05 如果不断重复制造测试1至5，可获得8042控制状态。查主板中键盘控制电路。已确定软复位／通电；即将启动ROM.。查主板ROM 芯片及其支持电路。DMA初始页面寄存器读／写准备正在进行或失灵。查主板中与DMA有关的芯片及其外围电路。 06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。查主板中与DMA相关的电路。已启动ROM计算ROM BIOS 检查总和，以及检查键盘缓冲器是否清除。查主板RCM芯片及其支持电路。DMA 初始页面寄存器读/写测试正在进行或失灵。查主板中与DMA有关芯片及其外围电路。 07 处理器测试2，核实CPU寄存器的工作。查CPU是否插好，或CPU坏，或CPU跳线等设置有错否。ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BA T(基本保证测试)命令。查主板中键盘接口电路或试更换键盘。 08 使CMOS计时器作初始准备，正常地更新计时器的循环。查主板中CMOS电路及芯片。已向键盘发出BA T命令，即将写入BAT命令。查主板键盘控制电路及键盘本身RAM更新检验正在进行或失灵。查主板的内存接口电路及内存槽和内存条。 代码Award AMI Phoenix/Tandy3000 09 EPROM检查总和且必须等于零才通过。查主板的BIOS电路及芯片。核实键盘的基本保证测试，接着核实键盘命令字节。查主板的键盘插座及试换键盘。第一个64K RAM测试正在进行。查找方法同上。 0A 使视频接口作初始准备。查与显卡有关的电路。发出键盘命令字节代码，即将写入命令字节数据。试换键盘。第一个64K RAM芯片或数据线失灵，移位。同上。 0B 测试8254芯片的DMA通道0。查主板中键盘控制电路及键盘中的控制电路。写入键盘控制器命令字节，即将发出引脚23和24的封锁/解锁命令。查键盘控制器电路。第一个64K RAM的奇／偶逻辑失灵。同上。 0C 测试8254通道1。查键盘中的控制电路。键盘控制器引脚23，24已屏蔽／解锁；已发出NOP命令。试换键盘。第一个64K RAM 的地址线故障。同上。 0D 1、检查CPU速度是否与系统时钟匹配。查CPU跳级及CMOS中关于CPU参数的设置。 2、检查控制芯片已编程值是否符合初设置。 3、视频通道测试，如果失败，则鸣喇叭。已处理NOP命令；接着测试CMOS停开寄存器。查主板中控制CMOS的相关电路。第一个64K RAM的寄偶性失灵。同上。 0E 测试CMOS停机字节。查主板中CMOS 芯片及电路。CMOS状态寄存器读／写测试；将计算CMOS检查总和。查主板CMOS芯片及其支持电路和主板电池。初始化输入输出端口地址。查主板中与I／O相关的芯片及其外围电路，并注意插入的扩展卡等外部设备的I／O地址是否有冲突。 代码Award AMI Phoenix/Tandy3000 0F 测试扩展的CMOS。已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。查主板电池及CMOS芯片。 10 测试DMA通道0。查主板中DMA芯片及电路。CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。查主板中CMOS控制电路。第一个64K RAM第0位故障。查主板中内存管理电路及内存槽有否生

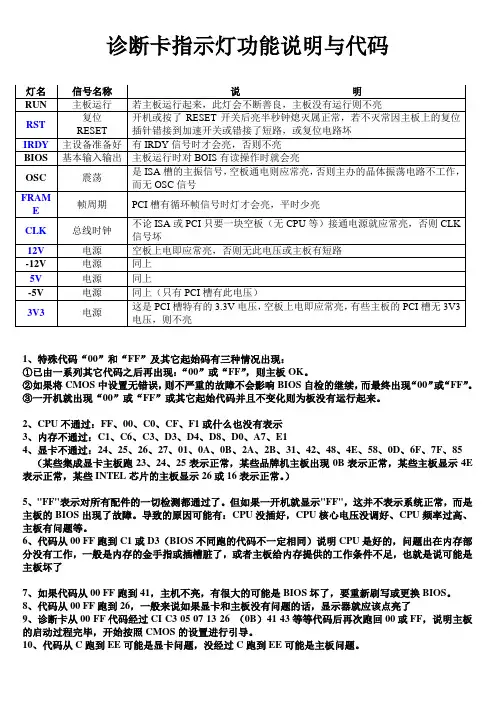

电脑主板故障诊断卡故障代码含义与指示灯功能速查表
电脑主板故障诊断卡故障代码含义与指示灯功能速查表 错误代码：00(FF) 代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。一般遇到这种情况，可首先将电脑上除CPU外的所有部件全部取下，并检查主板电压、倍频和外频设置是否正确，然后再对CMOS进行放电处理，再开机检测故障是否排除。如故障依旧，还可将CPU 从主板上的插座上取下，仔细清理插座及其周围的灰尘，然后再将CPU安装好，并加以一定的压力，保证CPU与插座接触紧密，再将散热片安装妥当，然后开机测试。如果故障依旧，则建议更换CPU测试。另外，主板BIOS损坏也可造成这种现象，必要时可刷新主板BIOS后再试。错误代码：01 代码含义：处理器测试解决方法：说明CPU本身没有通过测试，这时应检查CPU相关设备。如对CPU 进行过超频，请将CPU的频率还原至默认频率，并检查CPU电压、外频和倍频是否设置正确。如一切正常故障依旧，则可更换CPU再试。错误代码：C1至C5 代码含义：内存自检解决方法：较常见的故障现象，它一般表示系统中的内存存在故障。要解决这类故障，可首先对内存实行除尘、清洁等工作再进行测试。如问题依旧，可尝试用柔软的橡皮擦清洁金手指部分，直到金手指重新出现金属光泽为止，然后清理掉内存槽里的杂物，并检查内存槽内的金属弹片是否有变形、断裂或氧化生锈现象。开机测试后如故障依旧，可更换内存再试。如有多条内存，可使用替换法查找故障所在。错误代码：0D 代码含义：视频通道测试解决方法：这也是一种较常见的故障现象，它一般表示显卡检测未通过。这时应检查显卡与主板的连接是否正常，如发现显卡松动等现象，应及时将其重新插入插槽中。如显卡与主板的接触没有问题，则可取下显卡清理其上的灰尘，并清洁显卡的金手指部份，再插到主板上测试。如故障依旧，则可更换显卡测试。一般系统启动过0D后，就已将显示信号传输至显示器，此时显示器的指示灯变绿，然后DEBUG 卡继续跳至31，显示器开始显示自检信息，这时就可通过显示器上的相关信息判断电脑故障了错误代码：0D至0F 代码含义：CMOS停开寄存器读/写测试解决方法：检查CMOS芯片、电池及周围电路部分，可先更换CMOS电池，再用小棉球蘸无水酒精清洗CMOS的引脚及其电路部分，然后看开机检查问题是否解决。错误代码：12、13、2B、2C、2D、2E、2F、30、31、32、33、34、35、36、37、38、39、3A 代码含义：测试显卡解决方法：该故障在AMI BIOS中较常见，可检查显卡的视频接口电路、主芯片、显存是否因灰尘过多而无法工作，必要时可更换显卡检查故障是否解决。错误代码：1A、1B、20、21、22 代码含义：存储器测试解决方法：同Award BIOS篇内存故障的解决方法。注意事项：如在BIOS 设置中设置为不提示出错，则当遇到非致命性故障时，诊断卡不会停下来显示故障代码，解决方法是在BIOS设置中设置为提示所有错误之后再开机，然后再根据DEBUG代码来诊断。 本文转于《电脑主板故障诊断卡说明书》。希望对于使用BUG卡的朋友有帮助。 由于目前大多数主板上的BIOS是Award BIOS。所以，以下代码也是主要针对Award BIOS。 缺省的代码为无意义代码。 Award BIOS： 00 1．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。
