第1篇一、工程概况本工程为某住宅小区建设，占地面积约12000平方米，基坑开挖深度约5米。
根据地质勘察报告，施工场地地下水位较高，地下水位埋深约为地表下2米，土层主要为粉质粘土和砂质粉土，具有较强的透水性。
为确保基坑施工安全，降低地下水位，特制定本工程降水井点施工方案。
二、施工目的1. 降低地下水位，保证基坑施工安全；2. 减少基坑开挖过程中因地下水渗流引起的土体失稳现象；3. 提高地基承载力，为后续施工创造有利条件。
三、施工方法1. 井点降水方法选择根据工程地质条件和施工要求，本工程采用轻型井点降水方法。
轻型井点降水方法具有施工简单、设备轻便、降水效果显著等优点，适用于本工程地下水位较高、土层透水性较强的特点。
2. 井点布置（1）井点管布置：根据基坑平面尺寸和地下水位分布，将井点管布置成环形，井点管间距为1.5米，总管间距为3米。
（2）井点管深度：井点管深度根据地下水位埋深和降水深度要求确定，一般深度为3米。
3. 施工步骤（1）施工准备：准备施工所需的材料、设备、工具等。
（2）开挖井点坑：在井点管布置位置开挖井点坑，坑口直径为0.8米，深度为1.0米。
（3）安装井点管：将井点管插入井点坑内，确保井点管垂直。
（4）连接总管：将井点管与总管连接，连接处采用胶带密封。
（5）抽水设备安装：在地面安装抽水设备，连接总管与抽水设备。
（6）试抽水：启动抽水设备，进行试抽水，检查井点降水效果。
（7）观测记录：在施工过程中，定期观测地下水位变化，记录数据。
四、施工质量控制1. 井点管安装：确保井点管垂直、稳定，连接处密封良好。
2. 总管连接：确保总管与井点管连接紧密，无渗漏。
3. 抽水设备：检查抽水设备运行正常，无异常噪音。
4. 观测记录：准确记录地下水位变化，为后续施工提供依据。
五、施工安全措施1. 施工人员应佩戴安全帽、手套等防护用品。
2. 施工现场设置安全警示标志，确保施工安全。
3. 施工过程中，注意观察井点降水效果，如发现异常情况，立即停止施工，查找原因，采取措施。
井点降水质量保证措施
1、采用机械开挖和人工修护相结合方式开挖，当机械开挖至距槽底200mm处时，改用人工开挖，以保证边坡坡度及槽底设计标高的准确性。
2、为了减小或平衡动水压力，防止流砂现象产生，基坑深度超过10m的，采用二级管井井点降水。
3、及时观测地下水位变化，定期观察井点管，应保证连续不断地抽水，正常的出水规律是“先大后小，先混后清”，如水上不来，或一直较混，或清后又混等，应立即检查纠正。
4、若基坑面积很大，明沟排水可划分若干区域，并设置在基坑边2m处。
具体做法：挖一道深600mm、沟底宽300mm的排水沟，排水沟断面为梯形。
5、为了防止雨水淹没基坑，在基坑的四角（基坑尺寸不大的）或沿基坑边缘每隔30～50m 设600集水井,井壁可用挡土板作临时支护，井底铺0.3m厚的砾石，以防泥砂堵塞水泵；安装3t/h深水泵，将水排至基坑外部，保持坑底干场作业。
井点降水施工工艺和方法
井点降水施工工艺和方法在基坑开挖过程中，当基底低于地下水位时，由于土的含水层被切断，地下水会不断地渗入坑内。
雨期施工时，地面水也会不断流入坑内。
如果不采取降水措施，把流入基坑内的水及时排走或把地下水位降低，不仅会使施工条件恶化，而且地基土被水泡软后，容易造成边坡塌方并使地基的承载力下降。
另外，当基坑下遇有承压含水层时，若不降水减压，则基底可能被冲溃破坏。
因此，为了保证工程质量和施工安全，在基坑开挖前或开挖过程中，必须采取措施，控制地下水位，使地基土在开挖及基础施工时保持干燥。
井点降水方法降低地下水位的方法有集水井降水法和井点降水法。
集水井降水法一般适用于降水深度较小且土层为粗粒土层或渗水量小的粘性土层。
当基坑开挖较深，又采用刚性土壁支护结构挡土并形成止水帷幕时，基坑内降水也多采用集水井降水法。
如降水深度较大，或土层为细砂、粉砂或软土地区时，宜采用井点降水法降水但仍有局部区域降水深度不足时，可辅以集水井降水。
无论采用何种降水方法，均应持续到基础施工完毕，且土方回填后方可停止降水。
集水井降水施工1）施工过程基坑或沟槽开挖时，在坑底设置集水井，并沿坑底的周围或中央开挖排水沟，使水在重力作用下流入集水井内，然后用水泵抽出坑外。
2）构造四周的排水沟及集水井一般应设置在基础范围以外，地下水流的上游，基坑面积较大时，可在基坑范围内设置盲沟排水。
根据地下水量、基坑平面形状及水泵能力，集水井每隔20~40m设置一个。
3）设置集水坑的直径或宽度一般为0.6~0.8m，其深度随着挖土的加深而加深，并保持低于挖土面0.7~1.0m。
坑壁可用竹、木材料等简易加固。
当基坑挖至设计标高后，集水坑底应低于基坑底面1.0~2.0m，并铺设碎石滤水层（0.3m厚）或下部砾石（0.1m厚）上部粗砂（0.1m）的双层滤水层，以免由于抽水时间过长而将泥砂抽出，并防止坑底土被扰动。
流砂1）流砂现象基坑挖土至地下水位以下，土质为细砂土或粉砂土的情况下，采用集水坑降低地下水时，坑下的土有时会形成流动状态，随着地下水流入基坑，这种现象称为流砂现象。

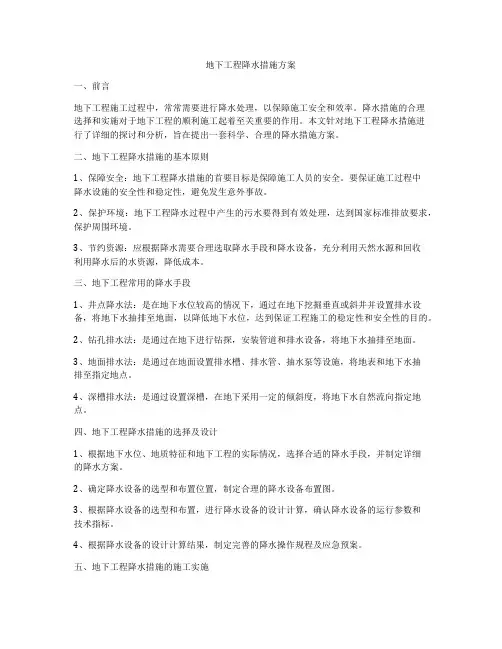

地下工程降水措施方案
地下工程降水措施方案一、前言地下工程施工过程中，常常需要进行降水处理，以保障施工安全和效率。
降水措施的合理选择和实施对于地下工程的顺利施工起着至关重要的作用。
本文针对地下工程降水措施进行了详细的探讨和分析，旨在提出一套科学、合理的降水措施方案。
二、地下工程降水措施的基本原则1、保障安全：地下工程降水措施的首要目标是保障施工人员的安全。
要保证施工过程中降水设施的安全性和稳定性，避免发生意外事故。
2、保护环境：地下工程降水过程中产生的污水要得到有效处理，达到国家标准排放要求，保护周围环境。
3、节约资源：应根据降水需要合理选取降水手段和降水设备，充分利用天然水源和回收利用降水后的水资源，降低成本。
三、地下工程常用的降水手段1、井点降水法：是在地下水位较高的情况下，通过在地下挖掘垂直或斜井并设置排水设备，将地下水抽排至地面，以降低地下水位，达到保证工程施工的稳定性和安全性的目的。
2、钻孔排水法：是通过在地下进行钻探，安装管道和排水设备，将地下水抽排至地面。
3、地面排水法：是通过在地面设置排水槽、排水管、抽水泵等设施，将地表和地下水抽排至指定地点。
4、深槽排水法：是通过设置深槽，在地下采用一定的倾斜度，将地下水自然流向指定地点。
四、地下工程降水措施的选择及设计1、根据地下水位、地质特征和地下工程的实际情况，选择合适的降水手段，并制定详细的降水方案。
2、确定降水设备的选型和布置位置，制定合理的降水设备布置图。
3、根据降水设备的选型和布置，进行降水设备的设计计算，确认降水设备的运行参数和技术指标。
4、根据降水设备的设计计算结果，制定完善的降水操作规程及应急预案。
五、地下工程降水措施的施工实施1、根据降水方案和设备布置图，进行降水设备的安装调试和运行试验。
2、对降水设备的运行参数和技术指标进行定期检测和监控，确保降水设备的正常运行。
3、定期清理和维护降水设备，保证降水设备的良好状态。
4、严格遵守降水操作规程，确保降水操作的安全和有效。

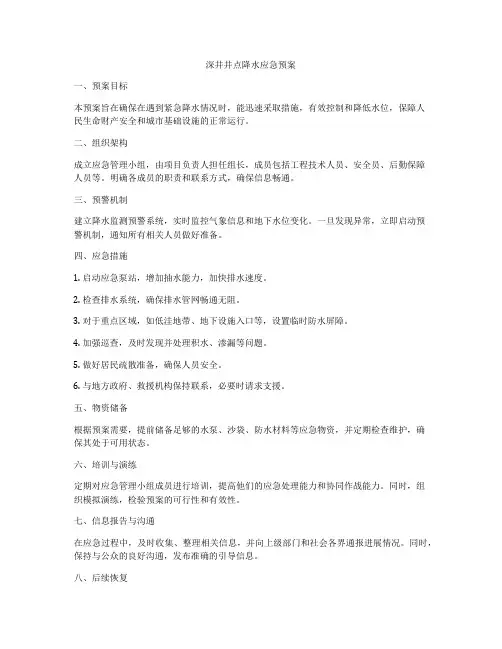

深井井点降水应急预案
深井井点降水应急预案一、预案目标本预案旨在确保在遇到紧急降水情况时，能迅速采取措施，有效控制和降低水位，保障人民生命财产安全和城市基础设施的正常运行。
二、组织架构成立应急管理小组，由项目负责人担任组长，成员包括工程技术人员、安全员、后勤保障人员等。
明确各成员的职责和联系方式，确保信息畅通。
三、预警机制建立降水监测预警系统，实时监控气象信息和地下水位变化。
一旦发现异常，立即启动预警机制，通知所有相关人员做好准备。
四、应急措施1. 启动应急泵站，增加抽水能力，加快排水速度。
2. 检查排水系统，确保排水管网畅通无阻。
3. 对于重点区域，如低洼地带、地下设施入口等，设置临时防水屏障。
4. 加强巡查，及时发现并处理积水、渗漏等问题。
5. 做好居民疏散准备，确保人员安全。
6. 与地方政府、救援机构保持联系，必要时请求支援。
五、物资储备根据预案需要，提前储备足够的水泵、沙袋、防水材料等应急物资，并定期检查维护，确保其处于可用状态。
六、培训与演练定期对应急管理小组成员进行培训，提高他们的应急处理能力和协同作战能力。
同时，组织模拟演练，检验预案的可行性和有效性。
七、信息报告与沟通在应急过程中，及时收集、整理相关信息，并向上级部门和社会各界通报进展情况。
同时，保持与公众的良好沟通，发布准确的引导信息。
八、后续恢复降水结束后，组织评估灾害影响，制定恢复重建计划。
优先保障民生设施和服务的恢复，逐步恢复正常秩序。
九、预案更新根据实际情况和应急响应的效果，定期对预案进行评估和修订，不断提高应对突发事件的能力。
井点降水施工方案
井点降水施工方案一、引言井点降水是一种常用的地下水控制措施，通过在地下施工现场使用井点降水系统，可以有效降低地下水位，确保施工安全顺利进行。
本文将介绍井点降水施工方案的目的、原理、设备选择、施工步骤以及施工注意事项。
二、方案目的井点降水施工方案的目的是控制地下水位，避免施工现场被地下水浸泡或因地下水位过高而引发的地基沉降等问题。
通过降低地下水位，可以保证工程的稳定性和安全性。
三、原理介绍井点降水的原理是通过在地下设置降水井点，通过井点井筒抽取地下水，将地下水排放到地面或附近的排水沟中。
这样可以有效降低地下水位，控制地下水的流向，确保施工现场的干燥和稳定。
四、设备选择1. 井点井筒：选择具有良好密封性能的井筒，并根据地下水位的深度选择合适的井筒长度。
2. 井点泵站：选择高效、低噪音的井点泵站，确保能够有效抽取地下水并排放。
3. 排水管道：选择适用于地下水排放的排水管道，确保排水畅通。
五、施工步骤1. 地下勘测：根据工程需求进行地下勘测，确定地下水位。
同时，根据地下地质条件确定降水井点的位置和数量。
2. 井点井筒安装：根据勘测数据，在地下设置井点井筒。
安装井筒时需要注意井筒与周围土壤的密封性，确保井筒不会渗水。
3. 泵站设置：在地面上设置井点泵站，将其与井筒连接。
确保井筒与泵站之间的管道畅通，避免堵塞。
4. 排水管道敷设：根据地势和排水需求，敷设适当的排水管道，将地下水排放到指定地点。
5. 开启井点降水系统：启动井点泵站，开始抽水。
根据实际情况，调整抽水量，确保地下水位稳定在预定范围内。
6. 施工期间监测：在施工期间，定期监测井点降水系统的运行情况和地下水位。
如有异常情况，及时采取措施进行调整或修复。
六、施工注意事项1. 安全第一：在施工过程中，要注意人员、设备和材料的安全。
遵守相关的安全操作规程，建立健全的安全管理制度。
2. 环保要求：在抽取和排放地下水过程中，要注意环境保护要求。
确保地下水不会引起环境污染，避免对周围生态环境的不良影响。
深井井点降水方案
第一节深井井点降水方案深井井点降水做法是在深基坑的内部埋置深于基底的井管，使地下水通过设置在井管内的潜水电泵将地下水抽出，使地下水位低于坑底。
本法具有排水量大，降水深（＞15M），不受吸程限止，排水效果好；井距大，对平面布置的干扰少；可用于各种情况，不受土层限止；成孔用人工和机械均可，较易于解决；井点制作、降水设备及操作工艺、维护均较简单，施工速度快等优点；但一次性投入大，成孔质量要求严格。
第一小节资源配置计划1、劳动力：机操工及普工共30名，工作内容：挖、钻、打成孔；制作、安装井壁材料并固定；填充井壁外滤水材料及还土；做井圈、洗井。
2、主要机械设备：转盘钻孔机D600一台、泥浆泵一台、小型汽车吊一台、潜水泵30台。
3、主要材料：D500无砂混凝土管。
第二小节基坑降水施工方法井点测量定位→挖井口、安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的砂砾过滤层→洗井井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井。
1、成孔可根据根据土质条件和孔深要求，采用冲击钻、回转钻、潜水电钻等钻孔，用泥浆护壁，孔口设置护筒，以防孔口塌方，并在一侧设排泥沟、泥浆坑。
孔径应较井管直径每边大150～250MM，钻孔深度当不设沉砂管时，应比抽水期内可能沉积的高度适当加深。
成孔后应立即安装井管，以防塌方。
2、井管沉放前应先清孔，一般用压缩空气洗井或用吊筒反复上下取出泥渣洗井，或用压缩空气（压力为0.8MPA，排气量为12M3/MIN）与潜水泵联合洗井。
3、本工程深井降水采用无砂混凝土管作井管，可在成孔后，逐节沉入无砂混凝土管，外壁绑长竹片导向，使接头对正。
井管安放应力求垂直，并位于井孔中间管顶应比自然地面高500MM左右。
井管过滤层应放置在含水层适当的范围内，井管下入后，及时在井管与土壁间用铁锹分层填充砂砾滤料。
粒径应大于滤网的孔径，一般为3～8MM细砾石。
填滤料要一次连续完成，从底填到井口1米左右，上部采用不含砂石的粘土封口。
井点降水施工方案
一、工程概况本工程位于下沙城区东南，和钱塘江相望，北侧紧邻20号渠。
场地土质主要为砂纸粉土，且本工程存在大面积纯地下室区域。
根据现场地质勘察报告，地下水位较高，为确保基坑开挖和地基基础施工的顺利进行，本工程采用井点降水方法。
二、井点降水方法1. 井点降水方法选择：本工程采用自流深井降水方法，即在基坑周围埋设一定深度的吸水井点管，通过抽水设备将地下水抽离，降低地下水位。
2. 井点降水施工流程：（1）井点布置：根据基坑形状、地下水位、土质等因素，确定井点布置方案。
对于宽度小于6m的基坑，采用单排线状井点；宽度大于6m或土质不良时，采用双排线状井点。
对于面积较大的基坑，采用环状井点或U形井点。
（2）井点施工：根据井点布置方案，开挖井点孔，安装井点管，连接抽水设备。
（3）抽水作业：开启抽水设备，不断抽吸地下水，降低地下水位。
三、施工准备1. 技术准备：（1）收集施工区域内建筑物的工程地质勘察报告、施工图纸、地下管线和其它障碍物资料等相关资料。
（2）编写施工方案，确定井点降水方法、井点管构造、长度和数量、抽水机械型号和数量等。
2. 材料准备：（1）井点管：选用壁厚合适的塑料管或钢管，长度根据井点布置方案确定。
（2）滤管：选用单节长度约1m的混凝土滤管，外包尼龙砂网。
（3）连接管：选用壁厚合适的塑料管或钢管，用于连接井点管和总管。
（4）抽水设备：根据设计要求配备离心泵、真空泵或射流泵等。
（5）其他材料：泥浆、水泥、砂石等。
3. 人员准备：组织专业施工队伍，进行技术培训和安全教育。
四、施工工艺1. 井点布置：根据设计图纸和现场实际情况，确定井点布置方案，并在地面画出井点布置图。
2. 井点开挖：按照井点布置图，开挖井点孔，深度应大于地下水位。
3. 井点安装：将井点管插入井点孔，确保井点管垂直，然后连接滤管和抽水设备。
4. 抽水作业：开启抽水设备，不断抽吸地下水，降低地下水位。
五、施工质量控制1. 井点布置：严格按照设计图纸和现场实际情况进行井点布置，确保井点布置合理。
