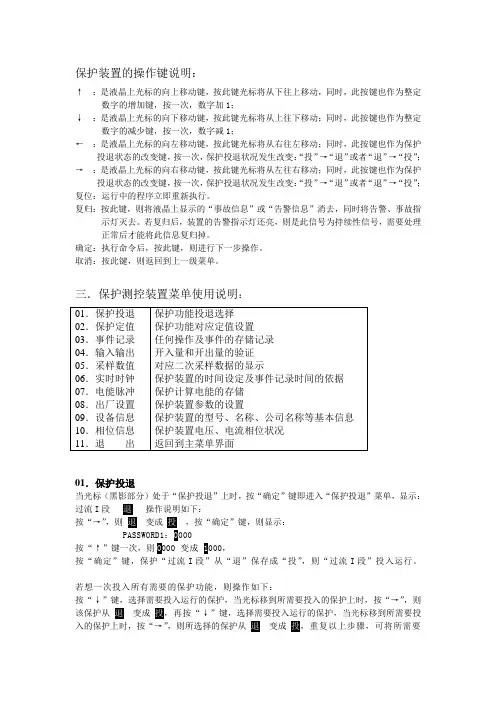

保护装置操作说明

保护装置的操作键说明:↑:是液晶上光标的向上移动键,按此键光标将从下往上移动,同时,此按键也作为整定数字的增加键,按一次,数字加1;↓:是液晶上光标的向下移动键,按此键光标将从上往下移动;同时,此按键也作为整定数字的减少键,按一次,数字减1;←:是液晶上光标的向左移动键,按此键光标将从右往左移动;同时,此按键也作为保护投退状态的改变键,按一次,保护投退状况发生改变:“投”→“退”或者“退”→“投”;→:是液晶上光标的向右移动键,按此键光标将从左往右移动;同时,此按键也作为保护投退状态的改变键,按一次,保护投退状况发生改变:“投”→“退”或者“退”→“投”;复位:运行中的程序立即重新执行。
复归:按此键,则将液晶上显示的“事故信息”或“告警信息”消去,同时将告警、事故指示灯灭去。
若复归后,装置的告警指示灯还亮,则是此信号为持续性信号,需要处理正常后才能将此信息复归掉。
确定:执行命令后,按此键,则进行下一步操作。
取消:按此键,则返回到上一级菜单。
三.保护测控装置菜单使用说明:01.保护投退当光标(黑影部分)处于“保护投退”上时,按“确定”键即进入“保护投退”菜单,显示:过流I段退操作说明如下:按“→”,则退变成投,按“确定”键,则显示:PASSWORD1:0000按“↑”键一次,则0000 变成1000,按“确定”键,保护“过流I段”从“退”保存成“投”,则“过流I段”投入运行。
若想一次投入所有需要的保护功能,则操作如下:按“↓”键,选择需要投入运行的保护,当光标移到所需要投入的保护上时,按“→”,则该保护从退变成投,再按“↓”键,选择需要投入运行的保护,当光标移到所需要投入的保护上时,按“→”,则所选择的保护从退变成投,重复以上步骤,可将所需要的保护全部从“退”改成“投”,按按“确定”键,则显示:PASSWORD1:0000如上面的操作方式,将0000,改成“1000,按“确定”键,则将所选择需要投入的所有的保护从“退”保存成“投”,则所投入的保护将运行。
YL-150系列继电保护与系统构架运行、监测设备使用说明书(通用版V1.0)

YL-150-I型供配电系统继电控制及保护实验实训装置使用说明书亚龙科技集团浙江亚龙教育装备股份有限公司2009·10目录第一章供配电系统对继电控制与保护的基本要求 (1)第一节供配电系统对继电控制与保护的基本要求 (1)第二节继电保护的基本原理 (1)第三节对继电保护的基本要求 (2)第四节保护用继电器的分类 (3)YL-150-I供配电系统继电控制及保护实验实训装置使用说明书第一章供配电系统对继电控制与保护的基本要求第一节供配电系统对继电控制与保护的基本需求运行中的供配电系统和设备,由于绝缘老化、机械损伤或其他原因,可能发生各种故障和不正常的工作状态。
如短路、单相接地、过负荷等。
因此,需要对系统采取一系列措施及时地发现这些故障和不正常状态,并采取相应的保护措施。
由于供配电系统的故障暂态过程短促,且系统元件不能长期承受故障的作用,所以要及时发现并处理故障,只有靠保护装置的自动动作来完成。
在三相交流供配电系统中,最常见的、同时也是最危险的故障就是短路故障。
包括三相短路、两相短路、单相短路、电动机和变压器的绕组匝间短路等。
除此之外,还有过负荷、绕组温度过高、单相接地、绝缘损坏、绝缘降低而引起的漏电,以及发电系统功率不足所引起的频率下降、电压降低等不正常的运行状态等。
这些不正常的状态不能得到及时的发现和处理,会引起系统运行崩溃或其他严重的事故、故障。
长期过负荷工作将使设备绝缘老化,温度过高会使线路及设备绝缘性能降低;一相断线易引起电动机过负荷,对小电流接地系统,一相接地易造成电弧接地过电压,并使其他两相对地电压升高,两种过电压都可能引起相间短路绝缘水平降低造成触电事故。
保护装置是反应电气设备的故障或不正常状态,而作用于断路器跳闸或发出信号的自动装置。
保护装置的主要作用是:⑴当被保护设备或线路发生故障时,保护装置迅速动作,有选择地将故障元件与电源切开,退出故障设备或线路,减轻故障危害、防止事故蔓延、保证其他设备能够迅速恢复正常工作。
SY3000旋转机械在线监测保护系统产品使用手册

Contents /
ణ
TZ4111ገऐႁሞ၍֪॔ԍࢺဣཥ ׂ๑ᆩ֩
2!ࡀरຍຕ ……………………………………………………………………………………… 01
!!!!!!!2/2!!Քጚࢅණኤ!čččččččččččččččččččččččččččččč 01 !!!!!!!2/3!!ىۉग़ඹႠ!čččččččččččččččččččččččččččččč 02 !!!!!!!2/4!!ሏࢅ٪ڦئऐႁᅜतഘࢪ࣍ৣཉॲ!ččččččččččččččččččč 02 !!!!!!!2/5!!ሏႜڦऐႁᅜतഘࢪ࣍ৣཉॲ!čččččččččččččččččččččč 02 !!!!!!!2/6!!߾ۨܮፕۉუ!ččččččččččččččččččččččččččččč 03 !!!!!!!2/7!!ڪࢺݞप!ččččččččččččččččččččččččččččččč 03 !!!!!!!2/8!!ࠓ٫!ččččččččččččččččččččččččččččččč 03
6!!4ൽ3גԍࢺဣཥ! …………………………………………………………………………… 16
!!!!!!!6/2!!ቤবҾಇ!ččččččččččččččččččččččččččččččč 16 !!!!!!!6/3!!ဣཥ߁ຎ!ččččččččččččččččččččččččččččččč 16 !!!!!!!6/4!!ఇࠀీຫ!ččččččččččččččččččččččččččččč 17 !!!!!!!6/5!!0থ၍ᇑҾጎ!ččččččččččččččččččččččččč 18 !!!!!!!6/6!!4ൽ3גԍࢺဣཥದዃ!ččččččččččččččččččččččččč 22 !!!!!!!6/7!!ࠤቱֱკᇑྼႪ!čččččččččččččččččččččččččččč 26 !!!!!!!6/8!ۉഘ֖ຕ!!ččččččččččččččččččččččččččččččč 26
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
S Y150监控保护装置使用说明书(V1.00)市森源电力技术目录1.装置概述 (3)1.1应用围 (3)1.2功能特点 (3)2.技术性能指标 (4)2.1工作环境条件 (4)2.2电气技术参数 (4)2.3绝缘性能 (5)2.4抗电磁干扰性能 (6)2.5机械性能 (6)3.选型说明 (8)4.功能配置 (9)4.1大电流闭锁跳闸 (9)4.2相电流两段定时限保护 (9)4.3相电流反时限保护 (9)4.4过电压保护 (10)4.5低电压保护 (11)4.6零序定时限过流保护 (11)4.7零序反时限过流保护 (11)4.8一次重合闸 (11)4.9PT断线报警 (12)4.10过负荷保护 (12)4.11非电量保护 (12)4.12开关量输入 (12)4.13事件记录 (13)5.结构安装与接线 (14)5.1结构和安装 (14)6.装置参数设定说明 (18)6.1系统参数 (18)6.2定值参数 (19)7.人机界面操作 (21)7.1信号指示灯 (21)7.2轻触小键盘 (21)7.3汉字液晶 (21)1.装置概述1.1应用围SY150监控保护装置主要是针对环网柜系统应用而开发。
它具有相间电流速断、过流、三种动作特性曲线的反时限过流保护、零序过流保护、重合闸、过电压、低电压保护及非电量保护跳闸功能,还具有多电量测量、遥控、遥信等监控功能。
1.2功能特点SY150监控保护装置采用高集成度、总线不出芯片的微处理器处理来自电流、电压互感器的信号,通过数字逻辑运算控制装置的输出。
装置结构紧凑,密封机箱,免维护设计,抗干扰性能好,非常适合于运行环境较为恶劣、安装位置有限的环网柜系统。
●整机采用极低功耗设计技术,保证保护功能在任何条件下可靠快速启动。
●装置结构简单小巧,安装方便灵活,适合环网柜的紧凑安装条件。
●保护配置灵活齐全,各种保护功能均可以通过控制字自由投退。
●三种IEC标准反时限曲线选择的相间反时限过流保护。
●具有完善的测控功能,可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数;提供专门的遥控继电器实现遥控功能;具有7路开关量输入回路。
●采用全中文液晶显示界面,多层菜单显示,人机界面极为友好。
●装置大容量的非易失存储器保证记录100次历史事件记录,记录容详细,掉电不丢失数据。
●装置具备完善的动静态自检功能,在线监视装置各部分工作状况,保证了装置的工作可靠性。
●高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。
●装置提供RS-485通讯总线接口,并向用户提供开放的通讯协议,方便实现SCADA功能。
2.技术性能指标2.1工作环境条件2.1.1环境温度:工作温度-20°C - 60°C存储温度-40°C - 85°C2.1.2相对湿度:5% - 95%2.1.3大气压力:70 KPa - 110KPa2.1.4海拔高度:不大于3500m2.2电气技术参数2.2.1额定数据: 交流电压: 100V或220V交流电流: 5A或1A频率:50Hz/60Hz电源:AC220(110)V,±20%DC220(110)V,±20%DC48V,±20%DC24V,±20%2.2.2过载能力:电流回路长期运行------2I n10s--------------10I n1s---------------40I n2.2.3功率消耗:电源功率不大于5W交流输入回路不大于0.5V A/路2.2.4测量围:电压0.01U n - 2U n电流0.1I n- 20I n零序电流0.01A - 10A2.2.5测量精度:电压<0.5%电流<0.5%零序电流<0.005A保护整定围:电流0 - 20In 级差0.01A电压0 - 2Un 级差0.1V时间0 - 600S 级差0.01S2.2.6保护动作时间:在1.5倍定值下所有保护固有动作时间不大于35ms 2.2.7开入回路:电压类型可定制,电流消耗2mA2.2.8开出接点:触点可连续通过DC220V,5A电流2.2.9 通讯接口:RS-485,背后端子总线接口,为可选配置2.3绝缘性能2.3.1绝缘电阻2.3.3冲击电压2.3.4耐湿热性能装置应能承受GB/T 2423.9规定的恒定湿热试验。
实验温度+40℃±2℃,相对湿度(93±3)%,试验时间48h。
在试验结束前2h根据2.3.1的要求,分别测量各回路间的绝缘,电阻应不小于1.5MΩ;介质耐压强度不低于2.3.2规定的介质强度试验电压幅值的75%。
2.4抗电磁干扰性能2.4.1静电放电抗干扰度通过GB/T 17626.2-1998标准、静电放电抗干扰度4级试验。
2.4.2射频电磁场辐射抗干扰度通过GB/T 17626.3-1998标准、射频电磁场辐射抗干扰度4级试验。
2.4.3电快速瞬变脉冲群抗扰度通过GB/T 17626.4-1998标准、电快速瞬变脉冲群抗扰度4级试验。
2.4.4浪涌冲击抗扰度通过GB/T 17626.5-1998标准、浪涌冲击抗扰度4级试验。
2.5机械性能2.5.1振动通过GB/T 7261中16.2规定的严酷等级为I级的振动响应试验。
2.5.2冲击通过GB/T 7261中17.4规定的严酷等级为I级的冲击响应试验。
2.5.3碰撞通过GB/T 7261中第18章规定的严酷等级为I级的碰撞响应试验。
3.选型说明预留预留预留预留CT二次额定电流代码:1 —1A5 —5A系统频率选择:50 —50Hz60 —60Hz产品系列代号公司代码4.功能配置4.1相电流两段定时限保护两段定时限保护包括定时限速断和定时限过流。
装置检测三相电流,当有电流大于电流定值时,经过可整定的延时后装置输出跳闸命令,点亮跳闸信号灯。
两段保护可以分别选择投入/退出,电流、时间定值也可以分别整定。
保护动作曲线参见图4.1。
4.2相电流反时限保护装置配置的相电流反时限保护可以选择三种曲线类型:一般反时限(Normally Inverse Curve)、非常反时限(Very Inverse Curve)、极端反时限(Etremely Inverse Curve)。
三种曲线的时间—电流公式如下。
一般反时限:非常反时限:极端反时限:式中:t - 跳闸时间t I〉- 时间倍数I - 故障电流I s- 电流整定值三种反时限动作曲线可参见图4.2、图4.3、图4.4。
图4.1 定时限动作特性图4.2 一般反时限动作特性图4.3 非常反时限动作特性图4.4 极端反时限动作特性4.3过电压保护装置检测Uab、Ubc、Uca,当有一个或多个线电压大于电压定值时,经过可整定的延时后装置输出跳闸命令,点亮跳闸信号灯。
保护可以分别选择投入/退出,电压、时间定值也可以分别整定。
4.4低电压保护装置检测Uab、Ubc、Uca,当有三个线电压电压均大于80%额定电压并持续2秒钟时,判定装置已正常投运;这时如果三相电压小于低电压保护电压定值时,经过可整定的延时后装置输出相应命令。
保护可以分别选择投入/退出,也可以选择跳闸/告警。
4.5零序定时限过流保护装置设有一段零序定时限过流保护,检测接地电流,主要用于中性点绝缘或补偿的系统。
由于非直接接地系统中零序电流一般比较小,要求装置检测零序电流的精度相对比较高,尤其是长电缆系统中电容电流比较大,因此应权衡比较,仔细选择零序电流互感器的变比。
零序定时限过流保护可以选择退出/告警/跳闸。
当选择告警时,装置检测到线路零序电流大于定值并经延时后,装置点亮告警信号灯并记录相应的事件记录;当选择跳闸时,装置检测到线路零序电流大于定值并经延时后,装置动作跳闸继电器,点亮跳闸信号灯并记录相应的事件记录。
4.6零序反时限过流保护装置配置的零序反时限过流保护可以选择三种曲线类型:一般反时限(Normally Inverse Curve)、非常反时限(Very Inverse Curve)、极端反时限(Etremely Inverse Curve)。
反时限公式及曲线同相电流反时限保护。
零序定时限过流保护可以选择退出/告警/跳闸。
4.7一次重合闸重合闸动作逻辑模拟传统的电容器充放电方式,重合闸充电条件如下:1、重合闸软压板(定值)投入;2、开关在合闸位置(开入量1处于合位);3、没有外部重合闸闭锁接点(开入量2处于分位)。
满足上述条件15秒后,重合闸充电完成。
充电后如上述任一条件不满足或者装置接收到遥控命令,重合闸将立刻放电。
重合闸充满电之后,当开关合闸位置一旦消失装置随即启动重合闸功能,经延时后装置输出合闸命令。
4.8PT断线报警装置接入电压为线电压,装置自动判别电压回路是否断线。
判据如下:i.没有两段定时限过流保护动作信号;ii.任一相电流大于0.2A,任一线电压小于2V;两个条件均满足,则判为PT断线。
监测到PT断线后,装置自动发出告警信号。
4.9过负荷保护装置采集三相电流,与过负荷电流定值比较,当发现电流大于定值时,延时发出告警信号。
4.10非电量保护装置具有4路非电量保护,分别为轻瓦斯告警、重瓦斯跳闸、高温告警和超温跳闸,当所选择的开入信号合时,延时发出告警或跳闸信号。
4.11开关量输入装置共具有7路开关量输入回路。
输入回路由外部电源供电,电源电压可以由用户定制,在订货时予以说明。
一般没有特别说明时,电源电压一般与装置的供电电源电压相同。
装置已在硬件和软件上充分考虑了开关量采集的去抖动措施,没有特殊要求时装置可以分辨到30ms的脉冲宽度,分辨精度为1ms。
其中开入量1已定义为开关合位信号,开入量2定义为闭锁重合闸信号,其他开入可配置为非电量保护。
4.12事件记录装置可以记录共100条历史事件记录。
记录包括过流保护动作、开关量输入变位、设备故障等各种类型事件,每条记录包含了事件发生的时标(精确到毫秒)、事件发生时的各种交流输入量值、各路开关量输入状态等信息。
由于事件信息记录于FLASH 芯片中,装置掉电并不会丢失事件信息。
事件记录按照发生时间的先后顺序存储,当事件超过100条时,装置自动依次用最新的记录覆盖最旧的记录。
在装置的液晶屏幕上可以察看各条事件记录容,也可以通过通讯总线上传记录。
5.结构安装与接线5.1结构和安装5.1.1面板布置装置面板为铝合金型材面板,面板布置有液晶显示窗口、小键盘、指示灯。
图5.1为装置面板示意图。
图5.1 面板示意图注释:①—液晶显示窗②—上移/加1按键③左移按键④—右移按键⑤—下移/减1按键⑥取消/退出键⑦—确认键⑧—指示灯5.1.2外形结构及安装装置外壳为铝合金密封机箱,有三种可选结构,一种为L型立式结构,一种为H 型横式结构(横式结构实为立式结构打横使用),还有一种W型卧式结构。
