计量泵工作原理.
计量泵的基本工作原理
计量泵的基本工作原理一、概述计量泵是一种用于输送精确流量液体的设备，广泛应用于化工、石油、食品、制药等行业。
它能够实现高精度的流量控制，并具有稳定性好、可靠性高等优点。
本文将详细介绍计量泵的基本工作原理。
二、工作原理计量泵的工作原理基于容积变化的原理，通过泵腔的容积变化来实现流体的输送。
下面将分别介绍计量泵的两种常见类型：柱塞计量泵和齿轮计量泵。
1. 柱塞计量泵柱塞计量泵主要由泵体、柱塞、驱动机构和控制系统等组成。
其工作原理如下：（1）泵体内部有一个或多个容积可变的泵腔，泵腔的容积由柱塞的运动来改变。
（2）柱塞通过驱动机构（如电机）的转动来实现往复运动，从而改变泵腔的容积。
（3）泵腔容积增大时，吸入液体；泵腔容积减小时，排出液体。
通过控制柱塞的运动速度和行程，可以精确地控制流量。
2. 齿轮计量泵齿轮计量泵主要由泵体、齿轮、驱动机构和控制系统等组成。
其工作原理如下：（1）泵体内部有两个或多个相互啮合的齿轮，其中一个齿轮作为驱动轮，另一个齿轮作为从动轮。
（2）驱动轮通过驱动机构的转动来带动从动轮旋转，从而改变泵腔的容积。
（3）泵腔容积增大时，吸入液体；泵腔容积减小时，排出液体。
通过控制驱动轮的转速和齿轮的尺寸，可以实现精确的流量控制。
三、优点和应用计量泵具有以下优点：1. 高精度：计量泵能够实现高精度的流量控制，误差通常在1%以内。
2. 稳定性好：计量泵的工作稳定性高，不受输送介质的变化影响。
3. 可靠性高：计量泵采用机械结构，无需外部能源，可靠性较高。
4. 适应性强：计量泵适用于各种液体介质的输送，包括高粘度液体和腐蚀性液体。
计量泵广泛应用于以下领域：1. 化工行业：用于输送各种化工原料和产品。
2. 石油行业：用于油田注水、油品输送等。
3. 食品行业：用于食品添加剂的精确配料。
4. 制药行业：用于药品的输送和配料。
四、总结计量泵是一种能够实现高精度流量控制的设备，其工作原理基于容积变化的原理。
柱塞计量泵和齿轮计量泵是常见的两种类型，它们通过改变泵腔容积来实现流体的输送。

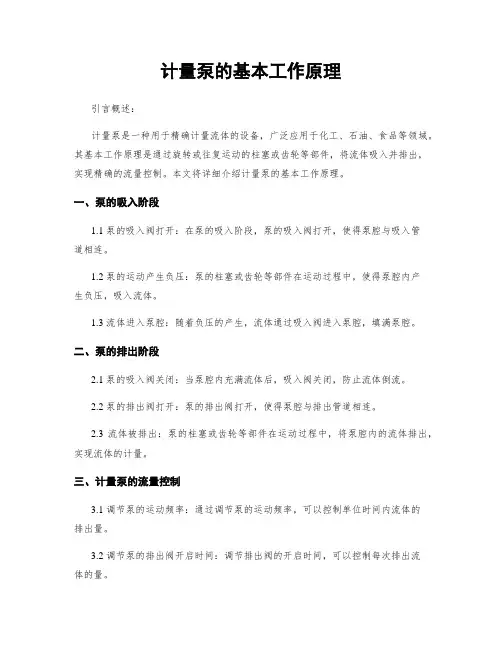

计量泵的基本工作原理
计量泵的基本工作原理引言概述：计量泵是一种用于精确计量流体的设备，广泛应用于化工、石油、食品等领域。
其基本工作原理是通过旋转或往复运动的柱塞或齿轮等部件，将流体吸入并排出，实现精确的流量控制。
本文将详细介绍计量泵的基本工作原理。
一、泵的吸入阶段1.1 泵的吸入阀打开：在泵的吸入阶段，泵的吸入阀打开，使得泵腔与吸入管道相连。
1.2 泵的运动产生负压：泵的柱塞或齿轮等部件在运动过程中，使得泵腔内产生负压，吸入流体。
1.3 流体进入泵腔：随着负压的产生，流体通过吸入阀进入泵腔，填满泵腔。
二、泵的排出阶段2.1 泵的吸入阀关闭：当泵腔内充满流体后，吸入阀关闭，防止流体倒流。
2.2 泵的排出阀打开：泵的排出阀打开，使得泵腔与排出管道相连。
2.3 流体被排出：泵的柱塞或齿轮等部件在运动过程中，将泵腔内的流体排出，实现流体的计量。
三、计量泵的流量控制3.1 调节泵的运动频率：通过调节泵的运动频率，可以控制单位时间内流体的排出量。
3.2 调节泵的排出阀开启时间：调节排出阀的开启时间，可以控制每次排出流体的量。
3.3 使用计量泵配备的控制系统：一些高级的计量泵配备了专门的控制系统，可以实现更精确的流量控制。
四、计量泵的精度和稳定性4.1 泵的结构设计：计量泵的结构设计直接影响其计量的精度和稳定性，一些高精度的计量泵采用精密的制造工艺和材料。
4.2 流体的性质：不同的流体对计量泵的精度和稳定性也有影响，一些特殊性质的流体可能需要特殊设计的计量泵。
4.3 环境因素：环境温度、压力等因素也会对计量泵的工作稳定性产生影响，需要在实际应用中进行考虑和调整。
五、计量泵的应用领域5.1 化工行业：计量泵在化工行业中广泛应用于精确计量各种化学品，保证生产工艺的稳定性。
5.2 石油行业：石油行业中的计量泵用于油品的计量和输送，确保油品的准确计量。
5.3 食品行业：食品行业中的计量泵用于食品添加剂、香精等的计量，保证产品的质量和安全。
计量泵的基本工作原理
计量泵的基本工作原理简介：计量泵是一种用于输送和计量液体的设备，广泛应用于化工、石油、医药等领域。
本文将详细介绍计量泵的基本工作原理，包括结构、工作原理和应用。
一、计量泵的结构计量泵通常由泵体、驱动装置、计量装置和控制系统组成。
1. 泵体：泵体是计量泵的主体部份，通常由进出口管道、泵腔和转子组成。
泵体材料普通选用耐腐蚀的金属或者合金，以适应不同的工作环境。
2. 驱动装置：驱动装置用于提供动力，常见的驱动方式有电动机、气动马达等。
驱动装置通过传动装置将动力传递给泵体，驱动泵体进行工作。
3. 计量装置：计量装置用于测量和控制液体的流量，常见的计量装置有齿轮计量装置、柱塞计量装置等。
计量装置能够准确地计量液体的流量，并根据需要进行调节。
4. 控制系统：控制系统用于监测和控制计量泵的工作状态，常见的控制方式有手动控制和自动控制。
控制系统能够实时监测泵的运行情况，并根据需要进行调整和控制。
二、计量泵的工作原理计量泵的工作原理基于泵体内部的容积变化来实现液体的输送和计量。
1. 进料阶段：当计量泵开始工作时，泵体内的转子开始旋转，泵腔内的容积逐渐增大。
此时，进口阀门打开，液体通过进口管道进入泵腔。
2. 排出阶段：随着转子的旋转，泵腔内的容积逐渐减小。
此时，进口阀门关闭，出口阀门打开，液体被推送到出口管道中。
3. 计量阶段：计量装置通过测量泵腔内的容积变化，准确计量液体的流量。
计量装置将测量结果传递给控制系统，控制系统根据设定的参数进行调节。
4. 循环重复：计量泵根据设定的工作参数，循环进行进料、排出和计量的过程，实现持续的液体输送和计量。
三、计量泵的应用计量泵广泛应用于各个行业，特殊是对液体计量要求较高的领域。
1. 化工行业：计量泵在化工行业中用于输送和计量各种化学液体，如酸、碱、溶剂等。
它能够准确计量液体的流量，确保生产过程的稳定性和质量。
2. 石油行业：计量泵在石油行业中用于输送和计量原油、石油产品等。
它能够适应高压、高温等恶劣的工作环境，并具有较高的计量精度。
计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种常用的工业设备，用于精确地测量和输送液体或气体。
它在许多领域中都有广泛的应用，包括化工、石油、制药、食品加工等行业。
计量泵的工作原理主要基于体积测量和流体力学原理，下面将详细介绍计量泵的基本工作原理。
一、体积测量原理计量泵的核心原理是通过测量流体的体积来实现精确的计量。
它通常由一个容积腔和一个活塞组成。
当活塞向后移动时，容积腔内的体积增加，吸入流体；当活塞向前移动时，容积腔内的体积减少，流体被排出。
通过测量每个工作周期内泵的容积变化，可以得到准确的流量数据。
二、工作过程计量泵的工作过程可以分为吸入、排出和计量三个阶段。
1. 吸入阶段：在吸入阶段，活塞向后移动，容积腔内的体积增加，产生负压。
负压使得流体从进料管道中进入容积腔内。
进料管道通常与一个进料阀连接，通过控制进料阀的开关来控制流体的进入。
2. 排出阶段：在排出阶段，活塞向前移动，容积腔内的体积减少，产生正压。
正压使得流体被推出容积腔，通过排出管道流出。
排出管道通常与一个排出阀连接，通过控制排出阀的开关来控制流体的排出。
3. 计量阶段：在计量阶段，通过测量容积腔的容积变化来实现流量的计量。
计量泵通常配备一个流量传感器，用于测量流体的体积变化。
传感器将测量到的数据传输给控制系统，控制系统根据设定的参数计算出精确的流量值。
三、控制系统计量泵通常配备一个控制系统，用于控制泵的工作和监测流量。
控制系统可以根据需要设定流量、压力、速度等参数，并监测泵的状态。
当流量或压力超过设定值时，控制系统可以自动调整进料阀或排出阀的开关，以保持稳定的流量输出。
四、特点和应用计量泵具有以下特点：1. 高精度：计量泵采用体积测量原理，可以实现高精度的流量计量，误差通常在1%以内。
2. 可调性：计量泵的流量和压力可以根据需要进行调整，适用于不同的工艺要求。
3. 稳定性：计量泵的工作稳定可靠，能够长时间连续运行，适用于工业生产的需要。
4. 多样性：计量泵的种类繁多，包括螺杆泵、齿轮泵、柱塞泵等，可以根据不同的介质和工艺选择合适的泵型。
计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种常用于工业生产中的设备，用于精确地输送和计量液体或者气体。
它基于一系列的工作原理，包括容积式、离心式和蠕动式等。
下面将详细介绍计量泵的基本工作原理。
一、容积式计量泵的工作原理容积式计量泵通过改变容积来输送液体或者气体。
它通常由一个容积腔和一个活塞组成。
当活塞向后挪移时，容积腔内的体积增大，形成负压，液体或者气体通过进口进入容积腔。
当活塞向前挪移时，容积腔内的体积减小，形成正压，液体或者气体通过出口被排出。
通过控制活塞的运动，可以精确地控制液体或者气体的输送量。
二、离心式计量泵的工作原理离心式计量泵利用离心力将液体或者气体推送到出口。
它通常由一个旋转的叶轮和一个固定的壳体组成。
当泵的驱动装置启动时，叶轮开始旋转，液体或者气体被吸入并被离心力推到出口。
通过调整叶轮的转速和叶片的形状，可以控制液体或者气体的输送量。
三、蠕动式计量泵的工作原理蠕动式计量泵通过蠕动运动来输送液体或者气体。
它通常由一个蠕动泵头和一个输送管道组成。
蠕动泵头内部有一个或者多个压缩元件，当压缩元件收缩时，液体或者气体被吸入；当压缩元件松弛时，液体或者气体被推送到输送管道。
通过调整压缩元件的运动频率和幅度，可以控制液体或者气体的输送量。
四、其他类型计量泵的工作原理除了容积式、离心式和蠕动式计量泵，还有其他类型的计量泵，如电磁式计量泵、气动式计量泵等。
这些计量泵的工作原理各不相同，但都旨在实现精确的液体或者气体输送和计量。
总结：计量泵是一种用于精确输送和计量液体或者气体的设备。
它可以基于容积、离心、蠕动等原理来工作。
容积式计量泵通过改变容积来输送液体或者气体，离心式计量泵利用离心力推送液体或者气体，蠕动式计量泵通过蠕动运动来输送液体或者气体。
除此之外，还有其他类型的计量泵，如电磁式计量泵、气动式计量泵等。
不同类型的计量泵适合于不同的应用场景，但它们都具有精确计量的特点，广泛应用于工业生产中。

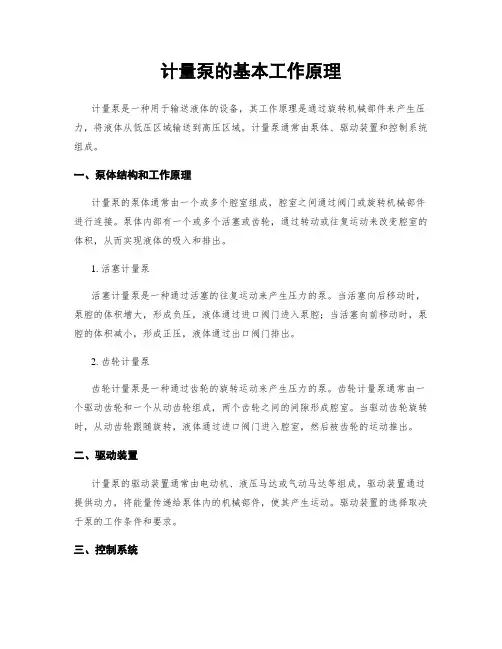

计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种用于输送液体的设备，其工作原理是通过旋转机械部件来产生压力，将液体从低压区域输送到高压区域。
计量泵通常由泵体、驱动装置和控制系统组成。
一、泵体结构和工作原理计量泵的泵体通常由一个或多个腔室组成，腔室之间通过阀门或旋转机械部件进行连接。
泵体内部有一个或多个活塞或齿轮，通过转动或往复运动来改变腔室的体积，从而实现液体的吸入和排出。
1. 活塞计量泵活塞计量泵是一种通过活塞的往复运动来产生压力的泵。
当活塞向后移动时，泵腔的体积增大，形成负压，液体通过进口阀门进入泵腔；当活塞向前移动时，泵腔的体积减小，形成正压，液体通过出口阀门排出。
2. 齿轮计量泵齿轮计量泵是一种通过齿轮的旋转运动来产生压力的泵。
齿轮计量泵通常由一个驱动齿轮和一个从动齿轮组成，两个齿轮之间的间隙形成腔室。
当驱动齿轮旋转时，从动齿轮跟随旋转，液体通过进口阀门进入腔室，然后被齿轮的运动推出。
二、驱动装置计量泵的驱动装置通常由电动机、液压马达或气动马达等组成。
驱动装置通过提供动力，将能量传递给泵体内的机械部件，使其产生运动。
驱动装置的选择取决于泵的工作条件和要求。
三、控制系统计量泵的控制系统用于监测和控制泵的工作状态，以确保泵的稳定运行和精确计量。
控制系统通常包括传感器、控制器和执行器。
1. 传感器传感器用于监测泵的工作参数，如压力、流量、温度等。
传感器将监测到的数据传输给控制器，以便进行实时监控和调节。
2. 控制器控制器接收传感器的数据，并根据预设的参数进行计算和判断，控制泵的工作状态。
控制器可以实现自动控制、调节和报警功能，保证泵的安全运行。
3. 执行器执行器根据控制器的指令，控制泵体内的阀门或机械部件的运动。
执行器可以通过电磁阀、液压阀或气动阀等方式实现。
四、应用领域计量泵广泛应用于化工、石油、制药、食品、冶金等行业，用于输送各种液体，如化学品、石油产品、食品添加剂等。
计量泵的精确计量和稳定性能使其成为许多工业生产过程中不可或缺的设备。
计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种用于精确测量和输送液体的设备，广泛应用于化工、石油、食品、制药等行业。
它通过一系列的机械运动和流体力学原理，实现液体的精确计量和输送。
下面将详细介绍计量泵的基本工作原理。
1. 工作原理概述计量泵主要由泵体、驱动装置、计量装置和控制系统组成。
液体通过泵体进入计量腔，然后被驱动装置推动，通过计量装置进行精确测量，最后通过出口排出。
控制系统可以根据需要调整泵的工作参数，以实现不同的计量要求。
2. 泵体结构计量泵的泵体通常采用铸造或机械加工而成，具有较高的密封性和耐腐蚀性。
泵体内部包含进口、出口和计量腔。
进口和出口通过阀门进行控制，以控制液体的进出。
计量腔是液体计量的关键部分，其容积可以根据需要进行调整。
3. 驱动装置计量泵的驱动装置通常采用电机或气动装置。
电机通过传动装置将转动力传递给泵体，驱动液体进行计量和输送。
气动装置通过气压控制驱动装置的运动，实现液体的计量和输送。
4. 计量装置计量装置是计量泵的核心部件，用于精确测量液体的体积或质量。
常见的计量装置有齿轮计量装置、螺杆计量装置和柱塞计量装置。
其中，齿轮计量装置通过齿轮的转动来计量液体，螺杆计量装置通过螺杆的旋转来计量液体，柱塞计量装置通过柱塞的往复运动来计量液体。
5. 控制系统计量泵的控制系统用于调整泵的工作参数，以满足不同的计量要求。
控制系统通常包括控制面板、传感器和执行器。
通过控制面板可以设置计量泵的流量、压力、速度等参数。
传感器用于监测液体的流量、压力等参数，并将数据反馈给控制系统。
执行器根据控制系统的指令，调整泵的工作状态。
6. 工作过程计量泵的工作过程通常分为进料、计量和排出三个阶段。
首先，液体通过进口进入计量腔，然后驱动装置开始工作，推动液体进行计量。
计量装置根据液体的体积或质量进行精确测量。
最后，计量泵通过出口将计量好的液体排出。
7. 应用领域计量泵广泛应用于化工、石油、食品、制药等行业。
在化工行业，计量泵常用于精确计量和输送各种化学液体，如酸、碱、溶剂等。
计量泵的基本工作原理
计量泵的基本工作原理计量泵是一种用于输送流体的设备，其主要功能是按照一定的流量和压力要求将液体或气体输送到目标位置。
计量泵的工作原理是通过机械或电动力量，使泵体内的工作腔体积发生变化，从而实现液体或气体的吸入和排出。
1. 泵的分类计量泵根据其工作原理的不同可以分为多种类型，常见的有容积泵、离心泵、齿轮泵、螺杆泵等。
不同类型的泵适用于不同的工作环境和流体介质。
2. 容积泵的工作原理容积泵是一种通过改变工作腔体积来实现液体或气体输送的泵。
其主要由泵体、工作腔、进出口阀等组成。
容积泵的工作原理如下：(1) 吸入过程：当泵体内的工作腔体积增大时，进口阀门打开，工作腔内的压力低于进口压力，液体或气体通过进口阀门进入工作腔。
(2) 排出过程：当泵体内的工作腔体积减小时，进口阀门关闭，工作腔内的压力增大，液体或气体通过出口阀门排出。
(3) 循环过程：通过连续的吸入和排出过程，容积泵可以实现稳定的流体输送。
3. 计量泵的工作原理计量泵是一种特殊的容积泵，其工作原理是通过控制泵体内工作腔的容积变化来实现精确的流量控制。
计量泵通常配备有流量传感器和控制系统，可以根据需要调整泵的工作参数，以达到所需的流量要求。
(1) 测量流量：计量泵通过流量传感器实时监测流体的流量，将流量信号传输给控制系统。
(2) 调整容积：根据流量信号，控制系统调整泵体内工作腔的容积变化速度，以实现精确的流量控制。
(3) 反馈控制：控制系统根据流量传感器的反馈信号，不断调整泵的工作参数，以保持流量稳定。
4. 计量泵的应用领域计量泵广泛应用于化工、石油、食品、制药等行业，常见的应用场景包括：(1) 输送化工原料：计量泵可以精确控制化工原料的流量和压力，满足生产工艺的要求。
(2) 石油加工：计量泵在石油加工过程中可以用于输送原油、石油产品和添加剂等。
(3) 食品加工：计量泵可用于输送食品原料、添加剂和成品等，确保食品加工过程的精确控制。
(4) 制药工业：计量泵在制药过程中可以用于输送药液、溶剂和添加剂等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
众所周知,计量泵主要由动力驱动、流体输送和调节控制三部分组成。
动力驱动装置经由机械联杆系统带动流体输送隔膜(活塞实现往复运动:隔膜(活塞于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头;所以,改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。
精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。
因其动力驱动和流体输送方式的不同,自吸泵厂可以大致划分成柱塞式和隔膜式两大种类。
柱塞阀计量泵
主要有普通有阀泵和无阀泵两种。
柱塞式W型单级旋涡泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。
针对高粘度介质在高压力工况下普通旋涡泵的不足,一种无阀旋转柱塞式计量泵受到愈来愈多的重视,被广泛应用于糖浆、巧克力和石油添加剂等高粘度介质的计量添加。
因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点,柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。
隔膜式计量泵
顾名思义,隔膜式多级泵厂利用特殊设计加工的柔性隔膜取代活塞,在驱动机构作用下实现往复运动,完成吸入-排出过程。
由于隔膜的隔离作用,在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。
高科技的结构设计和新型材料的选用已经大大提高了隔膜的使用寿命,加上复合材料优异的耐腐蚀特性,隔膜式排污泵厂]目前已经成为流体计量应用中的主力泵型。
在隔膜式计量泵家族成员里,液力驱动式隔膜泵由于采用了液压油均匀地驱动隔膜,克服了机械直接驱动方式下泵隔膜受力过分集中的缺点,提升了隔膜寿命和工作压力上限。
为了克服单隔膜式计量泵可能出现的因隔膜破损而造成的工作故障,有的计量泵配备了隔膜破损传感器,实现隔膜破裂时自动连锁保护;具有双隔膜结构泵头的计量进一步提高了其安全性,适合对安全保护特别敏感的应用场合。
作为隔膜式计量泵的一种,电磁驱动式计量泵以电磁铁产生脉动驱动力,省却了电机和变速机构,使得系统小巧紧凑,是小量程低压计量泵
的重要分支。
现在,精密螺杆泵厂]技术已经非常成熟,其流体计量输送能力最大可达0-100,000l/h,工作压力最高达4000bar,工作范围覆盖了工业生产所有领域的要求。
计量泵每一次的流体上海螺杆泵厂出量决定了其计量容量。
在一定的有效隔膜面积下,泵的输出流体的体积流量正比与冲程长度L和冲程频率F:V∝A*F*L 在计量介质和工作压力确定情况下,通过调节冲程长度L和冲程频率F即可实现对计量泵输出的双维调节。
尽管冲程长度和频率都可以作为调节变量,但在工程应用中一般将冲程长度视为粗调变量,冲程频率为细调变量:调节冲程长度至一定值,压滤机泵然后通过改变其频率实现精细调节,增加调节的灵活性。
在相对简单的应用场合,亦可以手动设置冲程长度,仅将冲程频率作为调节变量,从而简化系统配置。
