《机械设计基础》第1章机械设计概论复习重点1. 机械零件常见的失效形式2. 机械设计中,主要的设计准则习题1-1 机械零件常见的失效形式有哪些?1-2 在机械设计中,主要的设计准则有哪些?1-3 在机械设计中,选用材料的依据是什么?第2章润滑与密封概述复习重点1. 摩擦的四种状态2. 常用润滑剂的性能习题2-1 摩擦可分哪几类?各有何特点?2-2 润滑剂的作用是什麽?常用润滑剂有几类?第3章平面机构的结构分析复习重点1、机构及运动副的概念2、自由度计算平面机构:各运动构件均在同一平面内或相互平行平面内运动的机构,称为平面机构。

3.1 运动副及其分类运动副:构件间的可动联接。

(既保持直接接触,又能产生一定的相对运动)按照接触情况和两构件接触后的相对运动形式的不同,通常把平面运动副分为低副和高副两类。

3.2 平面机构自由度的计算一个作平面运动的自由构件具有三个自由度,若机构中有n个活动构件(即不包括机架),在未通过运动副连接前共有3n个自由度。

当用P L个低副和P H个高副连接组成机构后,每个低副引入两个约束,每个高副引入一个约束,共引入2P L+P H个约束,因此整个机构相对机架的自由度数,即机构的自由度为F=3n-2P L-P H (1-1)下面举例说明此式的应用。

例1-1 试计算下图所示颚式破碎机机构的自由度。

解由其机构运动简图不难看出,该机构有3个活动构件,n=3;包含4个转动副,P L=4;没有高副,P H=0。

因此,由式(1-1)得该机构自由度为F=3n-2P L-P H =3×3-2×4-0=13. 2.1 计算平面机构自由度的注意事项应用式(1-1)计算平面机构自由度时,还必须注意以下一些特殊情况。

1. 复合铰链2. 局部自由度3. 虚约束例3-2 试计算图3-9所示大筛机构的自由度。

解机构中的滚子有一个局部自由度。

顶杆与机架在E和E′组成两个导路平行的移动副,其中之一为虚约束。

《机械设计基础》学习笔记

《机械设计基础》学习笔记
离合器的类型和工作原理
掌握牙嵌离合器、摩擦离合器和电磁离合器等三种类型的离合器,以及各自的工作原理和适用场合。
过盈连接与无键连接
过盈连接的原理和特点
了解过盈连接的基本原理、类型和特 点,如圆柱面过盈连接和圆锥面过盈 连接等。
无键连接的类型和应用
掌握胀套连接、冷缩配合连接和型面 连接等三种无键连接的类型,以及各 自的应用场景和特点。
环境适应性原则
考虑材料在特定环境下的适应性, 如高温、低温、腐蚀等环境。
04
材料的环境适应性考虑
温度环境
腐蚀环境
考虑材料在高温或低温环境下的性能变化, 选择耐温性好的材料。
根据腐蚀介质的种类和浓度选择耐蚀性好的 材料。
辐射环境
特殊环境
选择抗辐射性能好的材料,避免辐射对材料 性能的影响。
针对特殊环境要求选择相应的材料,如真空、 高压等环境。
动力学
研究物体机械运动与作用 力之间的关系,包括动量 定理、动量矩定理以及动 能定理等。
材料力学基础
01
02
03
04
材料的力学性能
研究材料在不同温度、不同介 质下的力学性能,包括强度、
刚度、稳定性以及疲劳等。
杆件的拉伸与压缩
分析杆件在拉伸与压缩时的应 力、变形以及强度条件。
剪切与挤压
研究剪切与挤压的实用计算方 法以及剪切胡克定律等。
蜗杆传动机构
组成与特点
类型与应用
由蜗杆和蜗轮组成,通过蜗杆与 蜗轮之间的啮合传递运动和动力。 具有传动比大、结构紧凑、传动 平稳等特点。
根据蜗杆的形状和啮合方式,可 分为圆柱蜗杆传动、环面蜗杆传 动等。广泛应用于各种减速装置 和传动系统中,如机床分度头、 汽车转向器等。

《机械设计基础》重点总结

《机械设计基础》重点总结

《机械设计基础》重点总结机械设计基础是一门研究机械中常用机构和通用零部件工作原理、结构特点、设计方法以及机械传动系统设计的学科。

它是机械工程类专业的重要基础课程,对于我们理解和掌握机械系统的设计与应用具有重要意义。

下面我将为大家总结这门课程的重点内容。

一、平面机构的结构分析1、运动副及其分类运动副是指两构件直接接触并能产生相对运动的活动连接。

根据接触形式的不同,运动副分为低副和高副。

低副包括转动副和移动副,高副则包括齿轮副、凸轮副等。

2、平面机构的运动简图用简单的线条和符号来表示机构的组成和运动情况的图形称为机构运动简图。

绘制机构运动简图时,要准确表示出各构件之间的相对运动关系和运动副的类型。

3、平面机构的自由度计算自由度是指机构具有独立运动的数目。

平面机构的自由度计算公式为:F = 3n 2PL PH,其中 n 为活动构件的数目,PL 为低副的数目,PH 为高副的数目。

机构具有确定运动的条件是自由度等于原动件的数目。

二、平面连杆机构1、铰链四杆机构的基本类型铰链四杆机构包括曲柄摇杆机构、双曲柄机构和双摇杆机构。

其类型取决于各杆的长度关系和机架的选择。

2、铰链四杆机构的演化形式通过改变构件的形状、相对长度以及运动副的尺寸等,可以将铰链四杆机构演化成曲柄滑块机构、导杆机构、摇块机构和定块机构等。

3、平面连杆机构的运动特性包括急回特性、压力角和传动角等。

急回特性可以提高工作效率,压力角越小、传动角越大,机构的传动性能越好。

三、凸轮机构1、凸轮机构的类型按凸轮的形状可分为盘形凸轮、移动凸轮和圆柱凸轮;按从动件的端部形状可分为尖顶从动件、滚子从动件和平底从动件。

2、凸轮机构的运动规律常用的运动规律有等速运动规律、等加速等减速运动规律、余弦加速度运动规律和正弦加速度运动规律等。

不同的运动规律适用于不同的工作场合。

3、凸轮机构的设计设计凸轮机构时,需要根据工作要求确定凸轮的基圆半径、滚子半径、从动件的行程和运动规律等参数。

机械设计基础笔记知识点

机械设计基础笔记知识点

机械设计基础笔记知识点一、机械设计概论1. 机械设计的定义和作用机械设计是指以人工制作的机械装置为研究对象,通过综合运用机械学、工程力学等知识,进行构思、设计和分析等工作,以满足特定的技术要求和经济要求。

2. 机械设计的基本原则和设计流程机械设计的基本原则包括适应性原则、合理性原则、先进性原则等,并按照设计流程依次进行项目论证、需求分析、方案设计、详细设计、制造和试验等阶段。

二、材料力学基础1. 材料的力学性能指标材料的力学性能指标主要包括强度、刚度、韧性、疲劳性能等。

其中强度是材料在受力时所能承受的最大应力,刚度是材料在受力时所表现出来的抗变形能力,韧性是材料在发生破坏前能吸收的能量,疲劳性能是材料在循环受力下出现破坏的抗性。

2. 应力和应变材料受到外力作用时,内部会产生相应的应力和应变。

应力是单位面积上的力的大小,应变是材料单位长度的变形量。

常见的应力形式包括拉应力、压应力、剪应力等。

三、机械零件设计1. 连接零件的设计连接零件是机械装置中起连接部件间传递力和传递运动的作用。

常见的连接方式有螺栓连接、销连接、键连接等。

在连接零件设计中,需要考虑连接强度、刚度、可拆卸性和工艺性等因素。

2. 轴的设计轴是机械装置上用来传递动力和转动运动的零件。

轴的设计需要考虑强度、刚度、平衡性和传递功率等因素。

轴的材料一般选用高强度的合金钢。

3. 螺纹的设计螺纹是机械装置中常用的连接方式之一。

螺纹的设计需要确定螺纹规格、螺纹传递力、螺纹疲劳寿命和螺纹的配合等参数。

四、机械传动设计1. 齿轮传动的设计齿轮传动是机械装置中常用的传动方式之一。

齿轮传动设计需要确定齿轮的模数、齿轮的参数、齿轮的传动比和齿轮的轴向力等。

2. 带传动的设计带传动是利用带传递动力和运动的方式。

带传动设计需要确定带的类型、传动比和带轮的尺寸等。

3. 链传动的设计链传动是一种静止的链条将动力传递给另一部分。

链传动设计需要确定链条的参数、链轮的尺寸等。

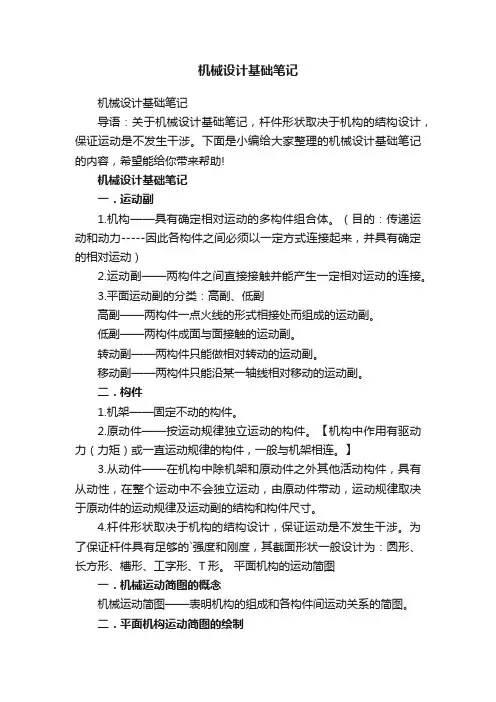

机械设计基础笔记

机械设计基础笔记

机械设计基础笔记机械设计基础笔记导语:关于机械设计基础笔记,杆件形状取决于机构的结构设计,保证运动是不发生干涉。

下面是小编给大家整理的机械设计基础笔记的内容,希望能给你带来帮助!机械设计基础笔记一.运动副1.机构——具有确定相对运动的多构件组合体。

(目的:传递运动和动力-----因此各构件之间必须以一定方式连接起来,并具有确定的相对运动)2.运动副——两构件之间直接接触并能产生一定相对运动的连接。

3.平面运动副的分类:高副、低副高副——两构件一点火线的形式相接处而组成的运动副。

低副——两构件成面与面接触的运动副。

转动副——两构件只能做相对转动的运动副。

移动副——两构件只能沿某一轴线相对移动的运动副。

二.构件1.机架——固定不动的构件。

2.原动件——按运动规律独立运动的构件。

【机构中作用有驱动力(力矩)或一直运动规律的构件,一般与机架相连。

】3.从动件——在机构中除机架和原动件之外其他活动构件,具有从动性,在整个运动中不会独立运动,由原动件带动,运动规律取决于原动件的运动规律及运动副的结构和构件尺寸。

4.杆件形状取决于机构的结构设计,保证运动是不发生干涉。

为了保证杆件具有足够的`强度和刚度,其截面形状一般设计为:圆形、长方形、槽形、工字形、T形。

平面机构的运动简图一.机械运动简图的概念机械运动简图——表明机构的组成和各构件间运动关系的简图。

二.平面机构运动简图的绘制平面机械运动简图绘制的步骤(1)分析机构组成,确定机架、原动件和从动件。

(2)有原动件开始,依次分析机件间的相对运动形式,确定运动副的类型和数目。

(3)选择适当的视图平面和原动件位置,以便清楚的表达各构件间的运动关系。

【一般选择与构件运动平面平行的平面作为投影面】(4)选择适当的比例尺【U=构件实际长度/构件图样长度】。

机械设计基础复习资料(综合整理)

机械设计基础复习资料(综合整理)

机械设计基础复习资料一、基础知识0、零件(独立的机械制造单元)组成(无相对运动)构件(一个或多个零件、是刚体;独立的运动单元)组成(动连接)机构(构件组合体);两构件直接接触的可动连接称为运动副;运动副要素(点、线、面);平面运动副、空间运动副;转动副、移动副、高副(滚动副);点接触或线接触的运动副称为高副(两个自由度、一个约束)、面接触的运动副称为低副(一个自由度、两个约束,如转动副和移动副)0.1曲柄存在的必要条件:最短杆与最长杆长度之和小于其余两杆长度之和。

连架杆和机架中必有一杆是最短杆。

0.2在四杆机构中,不满足曲柄存在条件的为双摇杆机构,满足后,若以最短杆为机架,则为双曲柄机构;若以最短杆相对的杆为机架则为双摇杆机构;若以最短杆的两邻杆之一为机架,则为曲柄摇杆机构0.3 凸轮从动件作等速运动规律时,速度会突变,在速度突变处有刚性冲击,只能适用于低速凸轮机构;从动件作等加等减速运动规律时,有柔性冲击,适用于中、低速凸轮机构;从动件作简谐运动时,在始末位置加速度也会变化,也有柔性冲击,之适用于中速凸轮,只有当从动件做无停程的升降升连续往复运动时,才可以得到连续的加速度曲线(正弦加速度运动规律),无冲击,可适用于高速传动。

0.4凸轮基圆半径和凸轮机构压力角有关,当基圆半径减小时,压力角增大;反之,当基圆半径增大时,压力角减小。

设计时应适当增大基圆半径,以减小压力角,改善凸轮受力情况。

0.5.机械零件良好的结构工艺性表现为便于生产的性能便于装配的性能制造成本低1.按照工作条件,齿轮传动可分为开式传动两种。

1.1.在一般工作条件下,齿面硬度HB≤350的闭式齿轮传动,通常的主要失效形式为【齿面疲劳点蚀】1.2对于闭式软齿面来说,齿面点蚀,轮齿折断和胶合是主要失效形式,应先按齿面接触疲劳强度进行设计计算,确定齿轮的主要参数和尺寸,然后再按齿面弯曲疲劳强度进行校核。

1.3闭式齿轮传动中的轴承常用的润滑方式为飞溅润滑1.4. 直齿圆锥齿轮的标准模数规定在_大_端的分度圆上。

机械设计基础复习笔记

机械设计基础复习笔记

1.低副:面接触,包含转动副和移动副。

2个约束,1个自由度。

2.高副:点或线接触,例如凸轮副,齿轮副等。

1个约束,2个自由度。

3.机构=原动件+机架+从动件+运动副;构成运动机构的条件:原动件+机架。

4.平面机构自由度:F=3n-2Pl-Ph 例1—2 f=3*7-2*8-1=2 注意*习题1—4考点。

5.机构具有确定运动的条件:(1).F>0;(2)F等于原动件个数。

6.平面连接机构是由若干构件用(低副)连接而成的,又称低副机构。

7.铰链四杆机构分类:曲柄摇杆机构,双曲柄机构,双摇杆机构。

8.铰链四杆机构中曲柄存在的必要条件:最短杆与最长杆长度之和小于或等于其余两杆长度之和。

最短杆为连架杆=曲柄摇杆;最短杆为机架=双曲柄;最短杆为连杆=双摇杆。

9.无论作用力多大,都不能推动曲柄转动,机构的这种位置成为止点,亦称死点。

往复运动构件为主动件的机构,通常有止点。

10.习题2—111.凸轮机构:一种常用高副机构,由凸轮,从动件和机架三个基本构件组成。

优点:结构简单,紧凑;从动件易于实现较复杂的运动。

缺点:加工比较困难,高副接触,易磨损,多用于传递动力不大的场合。

11.凸轮机构的分类:按形状分:盘形凸轮,圆柱凸轮;按从动件形状分:顶尖从动件(易磨损,低速),滚子从动件(滚动摩擦,耐磨损,承受载荷大),平底从动件(受力平稳,润滑良好,高速)。

12.齿轮机构类型:平行轴传动,相交轴传动,交错轴传动。

13.渐开线:一直线沿一圆作纯滚动时,直线上任意一点的轨迹。

14.渐开线特性:发生线沿基圆滚过的长度等于基圆上被滚过的圆弧长度;发生线为渐开线的法线;渐开线的形状取决于基圆的大小;渐开线齿廓上点k的法线与该点的速度方向所夹的锐角是该点的压力角;基圆内无渐开线。

15.16.一对渐开线齿轮正确的啮合条件:两齿轮分度圆上的(模数)和(压力角)分别相等。

17.齿轮连续传动的条件:实际啮合线段大于等于齿轮的法向齿距。

杨可桢《机械设计基础》(第6版)复习笔记及课后习题详解(含考研真题)-平面机构的自由度和速度分析

杨可桢《机械设计基础》(第6版)复习笔记及课后习题详解(含考研真题)-平面机构的自由度和速度分析

第1章平面机构的自由度和速度分析1.1复习笔记【通关提要】本章是本书的基础章节之一,主要介绍了平面机构自由度的计算和平面机构的速度分析。

学习时需要掌握平面机构运动简图的绘制、自由度的计算和速度瞬心的应用等内容。

本章主要以选择题、填空题和计算题的形式考查,复习时需把握其具体内容,重点记忆。

【重点难点归纳】一、运动副及其分类(见表1-1-1)表1-1-1运动副及其分类二、平面机构运动简图机构运动简图指用简单线条和符号来表示构件和运动副,并按比例定出各运动副的位置,来表明机构间相对运动关系的简化图形。

1.机构中运动副表示方法机构运动简图中的运动副的表示方法如图1-1-1所示。

图1-1-1平面运动副的表示方法2.构件的表示方法构件的表示方法如图1-1-2所示。

图1-1-2构件的表示方法3.机构中构件的分类(见表1-1-2)表1-1-2机构中构件的分类三、平面机构的自由度活动构件的自由度总数减去运动副引入的约束总数称为机构自由度,以F表示。

1.平面机构自由度计算公式F=3n-2P L-P H式中,n为机构中活动构件的数目;P L为低副的个数;P H为高副的个数。

机构具有确定运动的条件是:机构的自由度F>0且F等于原动件数目。

2.计算平面机构自由度的注意事项(见表1-1-3)表1-1-3计算平面机构自由度的注意事项四、速度瞬心及其在机构速度分析上的应用(见表1-1-4)表1-1-4速度瞬心及其应用1.2课后习题详解1-1至1-4绘出图示(图1-2-1~图1-2-4)的机构运动简图。

图1-2-1唧筒机构图1-2-2回转柱塞泵图1-2-3缝纫机下针机构图1-2-4偏心轮机构答:机构运动简图分别如图1-2-5~图1-2-8所示。

1-5至1-13指出(图1-2-9~图1-2-17)机构运动简图中的复合铰链、局部自由度和虚约束,计算各机构的自由度。

解:(1)图1-2-9所示机构的自由度为F=3n-2P L-P H=3×7-2×10-0=1(2)图1-2-10中,滚子1处有一个局部自由度,则该机构的自由度为F=3n-2P L-P H=3×6-2×9-0=0(3)图1-2-11中,滚子1处有一个局部自由度,则该机构的自由度为F=3n-2P L-P H=3×8-2×11-1=1(4)图1-2-12所示机构的自由度为F=3n-2P L-P H=3×8-2×11-0=2(5)图1-2-13所示机构的自由度为F=3n-2P L-P H=3×6-2×8-1=1(6)图1-2-14中,滚子1处有一个局部自由度,则该机构的自由度为F=3n-2P L-P H=3×4-2×5-1=1(7)图1-2-15中,滚子1处有一个局部自由度,A处为三个构件汇交的复合铰链,移动副B、B′的其中之一为虚约束。
