有线电视系统专用分支分配器产品说明书

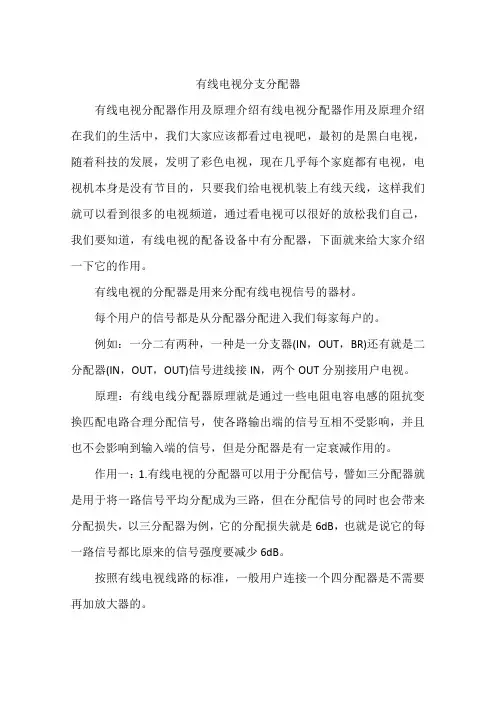

有线电视分支分配器
有线电视分支分配器有线电视分配器作用及原理介绍有线电视分配器作用及原理介绍在我们的生活中，我们大家应该都看过电视吧，最初的是黑白电视，随着科技的发展，发明了彩色电视，现在几乎每个家庭都有电视，电视机本身是没有节目的，只要我们给电视机装上有线天线，这样我们就可以看到很多的电视频道，通过看电视可以很好的放松我们自己，我们要知道，有线电视的配备设备中有分配器，下面就来给大家介绍一下它的作用。
有线电视的分配器是用来分配有线电视信号的器材。
每个用户的信号都是从分配器分配进入我们每家每户的。
例如：一分二有两种，一种是一分支器(IN，OUT，BR)还有就是二分配器(IN，OUT，OUT)信号进线接IN，两个OUT分别接用户电视。
原理：有线电线分配器原理就是通过一些电阻电容电感的阻抗变换匹配电路合理分配信号，使各路输出端的信号互相不受影响，并且也不会影响到输入端的信号，但是分配器是有一定衰减作用的。
作用一：1.有线电视的分配器可以用于分配信号，譬如三分配器就是用于将一路信号平均分配成为三路，但在分配信号的同时也会带来分配损失，以三分配器为例，它的分配损失就是6dB，也就是说它的每一路信号都比原来的信号强度要减少6dB。
按照有线电视线路的标准，一般用户连接一个四分配器是不需要再加放大器的。
有线电视分配器对信号功率的分配分量大小用db(分贝)表示，这是一个相对量，类似我们日常所熟悉的倍数。
例如：我们把一个信号按1/2平均分配，每个信号即为0.5。
换算成分贝表示即：lg0.5(取0.5的对数)X 10 -3db,因此，在理论上，把一个信号一分为二，这个信号即减小了-3db。
但在实际运用中，这些器件都不是理想化的。
所以，实际衰减要稍大于理论值。
作用二：有线电视分配器不但具有功率信号的分配功能，更重要的是它在分配信号的同时，对端口的是设备起到阻抗匹配的作用，这在高频宽带电路中是非常重要的。
关于有线电视的分配器作用已经告诉了大家，其实分配器的作用在我们的生活中是很重要的，因为很多家庭都有电视，所以就可能会接触到分配器，分配器是和信号有关系的，而我们看电视又离不开信号，所以说感兴趣的朋友可以对这方面的知识多加了解，我们会发现，生活中有很多需要我们学习和了解的知识，希望我们大家都可以从生活中不断的学习。
分配器 说明书
分配器用户手册目 录1、分配器-AV (1)1.1 AV-103分配器 (1)1.2 AV-108分配器 (1)2、分配器-DVI (2)2.1 DVI-1*2分配器 (2)2.2 DVI-1*4分配器 (3)3、分配器-V (4)3.1 Video-104分配器 (4)3.2 Video-1*16分配器 (4)4、分配器-VGA (5)4.1 VGA-0102分配器 (5)4.2 VGA-104分配器 (6)4.3 VGA-1*8分配器 (7)4.4 VGA0116分配器 (8)4.5 VGA-1*10/24分配器 (9)1 分配器-AV1.1 AV-103分配器AV-1*3分配器主要用以解决在多媒体投影工程中，将一路高分辨率音视频信号分配成三路高分辨率音视频信号。
AV-103后背板技术性能及指标：输入接口: 1路 BNC（VIDEO），1路RCA输出接口: OUTPUT1―3BNC; OUTPUT2―3 RCA阻 抗: 输入阻抗：75Ω输出阻抗：75Ω电 源: 220V /AC外形尺寸: 45×25×15mm(D×W×H)重 量: 0.3Kg配 件: 使用说明书1.2 AV-108分配器AV-1*8分配器主要用以解决在多媒体投影工程中，将一路高分辨率音视频信号分配成八路高分辨率音视频信号。
AV-108后背板技术性能及指标 ：输入接口: 视频： 1路 BNC（VIDEO），音频：1路音频头（凤凰端子）输出接口: 视频：OUTPUT1―8BNC;音频：OUTPUT1―8 音频头（凤凰端子）阻 抗: 输入阻抗：75Ω输出阻抗： 75Ω电 源: 220V 50HZ的交流电源外形尺寸: 235×155×70mm(D×W×H)重 量: 1.3Kg配 件: 使用说明书2 分配器-DVI2.1 DVI-1*2分配器在许多多媒体应用系统中，往往需要把一个DVI信号源输送到中心机房进行处理，同时又需要在本地显示该信号。
有线电视分支器和分配器电路图
数码电视分支器一分四有线电视分配器
线电视网连接方法：
1、F型插头和同轴电缆连接方法如下
首先将同轴电缆的外皮按产品包装背面图所示尺寸剥线。
然后将固定圈套入电缆，再将插头插入屏蔽网与内绝缘间隙之间。
最后用钳子将固定圈夹紧，使插头和电缆紧固连接，修剪中心导体至伸出端面2-4mm
2、把与有线电视接入的线缆F型插头旋入分配器信号输入端IN，使之紧固连接。
3、把与电视机连接的线缆F型插头旋入分配器信号输出OUT，使之紧固连接。
【产品使用说明】
宽带有线电视网络分配器是执行最新的国际数字信号标准采用高质量的磁芯而生产。
它能够有效抑制双向有线电视网络系统内产生的内调干扰。
同时在每个输出输入口进行特别处理以保护系统内某些用户因使用不当导致电视机、游戏机等家用电器的泄露浪涌电流对其它电视机产生的干扰。
【注意事项】
∙使用时应有足够信号，不能用劣质线材，电线不宜过长；∙接线头安装时要正确牢固，使用外导体有良好的接触；
产品出厂已经仪器严格检测，但以上不足均可导致图象不佳。
【产品特性】
低插损、高隔离度、高屏蔽性、5-1000MHZ双向网络产品、锌合金压铸、表面镀镍处理。

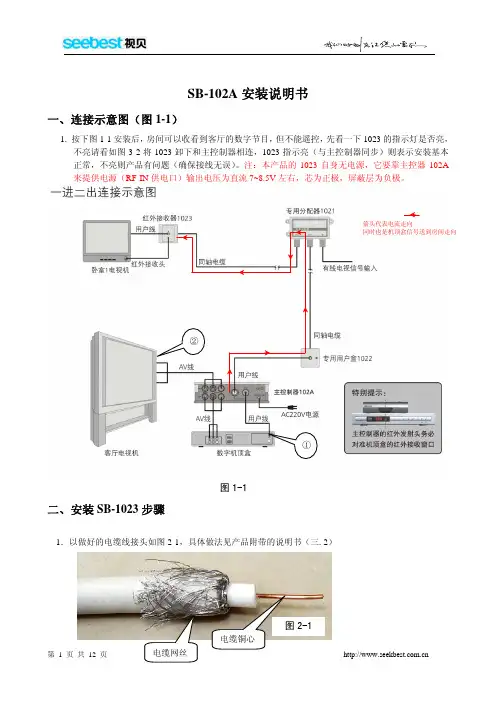

视贝SB-102A说明书
SB-102A 安装说明书一、连接示意图（图1-1）1. 按下图1-1安装后，房间可以收看到客厅的数字节目，但不能遥控，先看一下1023的指示灯是否亮，不亮请看如图3-2将1023卸下和主控制器相连，1023指示亮（与主控制器同步）则表示安装基本正常，不亮则产品有问题（确保接线无误）。
注：本产品的1023自身无电源，它要靠主控器102A 来提供电源（RF-IN 供电口）输出电压为直流7~8.5V 左右，芯为正极，屏蔽层为负极。
箭头代表电流走向同时也是机顶盒信号送到房间走向①图1-1二、安装SB-1023步骤1．以做好的电缆线接头如图2-1，具体做法见产品附带的说明书（三. 2）2．图2-2为SB-1023四方螺母U型卡圈图2-2 3．图2-3是电缆线与SB1023相连图2-34．图2-4是电缆线与SB1023相连好的图，注意电缆的屏蔽网丝和锡箔纸都不能与电缆铜芯碰接。
（图2-1）以免短路，造成无法正常工作。
图2-4三、检测产品好坏（以图3-2配合使用）1．图3-1是电缆线与SB-1023相连图（临时检测连接）图3-12．图3-2检测102A 红外是否正常①、SB-102A 与SB-1023用短电缆相接，1023接法如上图（2-4；3-1）均可，②、102A 主控制器插上电源，打开主控制器的电源（指示灯亮为正常）同时SB-1023的指示灯亮为正常。
如图3-23. 102A 射频检测好坏：将图1-1中的①电缆射频头拔出，插入②电视面机的RFin 。
接下来打开电视机画面转到TV 状态下搜索，具体操做按五章，电视机能搜索到机顶盒的画面，说明102A 射频正常。
图3-2指示灯同步的 电源开关指示灯同步亮四、产品介绍1．SB-102A 主控制器。
图4-1；4-2 红外发射窗图4-1图4-22. SB-1021专用分配器。
图4-33. SB-1023红外接收面板。
图4-4U 型卡圈 四方螺母图4-4五、房间电视接收说明（电视机频率显示）注：以下图像画面仅供参考，以实际机顶盒的画面菜单为准！1. 打开电视机，切到TV状态。
有线电视分支器
有线电视分支器有线电视分支器实际是一种定向信号传输器件（内装定向藕合器）。
一分支、二分支、四分支、八分支等多种类型，分支器是把一部分信号能量定向传送到分支端口（TAB），而余下的信号经输出端口（OUT）送往下一个分支器或分配器。
分支器有更好的相互隔离性能和反向隔离性能，而且分支能量控制（称之为藕合量）。
每种类型又有多种规格。
从4DB到场30DB的藕合量能满足工程上的需要，在家庭装潢中常采用4DB、6DB的一分支代替二分配器，8DB或12DB的二分支器代三分配器。
当分配路数更多时，或发生变化需求增加路数时，采用分支器加分配器的方式更合理。
电视分配器：电视分配器是通过利用内部结构的电容，小磁性线圈，把通过分配器的电平信号适当微弱，增加稳定，使每个输出端口达到一定的损耗标准。
二分配一般3.5DB，三分配一般5.7DB，四分配7DB，使每个输出接口保持在75欧姆电阻，使输出端口保持正常的电平接收信号。
总之分配路数越多，电缆越长，分到的信号就越小。
以电视显像管出现雪花为准，应加装一个家用双向放大器。
分配器的每个端口阻抗应该是75欧姆，以保证与电缆、电视机的阻抗相匹配。
如不匹配，会造成信号反射，传输效果降低，引起图象干扰等。
表明匹配好坏的量纲用反射损耗（DB）表示。
此值越大越好，优秀的产品做到18DB以上，分路损耗用分配损耗（DB）表示。
信号经分配输入（IN）到输出端口（OUT）要减少，理论值二分配为3DB、四分配为6DB。
常见的产品为4DB和8DB，优秀的产品为3.5DB和7DB以下，相互隔离（DB）输出口之间要求不能互通，避免电视机之间相互干扰。
优秀的产品大于30DB，用分支器得到的效果比分配器更好。
传感器可利用热释电红外传感器或振动传感器。
热释电红外传感器通过检测人或动物发射的红外线而输出电信号，作用角度为110°。
可使用BISS001型红外成品组件，作用距离通过菲聂尔透镜调节。
振动传感器可采用ND-l型高灵敏振动位移传感器。
有线电视系统用分支器和分配器(5MHz～1000MHz)技术要求和测量方法GD∕J 095-2020
目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 产品分类 (1)3.1 按使用条件分类 (1)3.2 按输出口数分类 (1)4 技术要求 (1)4.1 一般要求 (1)4.2 指标要求 (2)5 测量方法 (7)5.1 外观检查 (7)5.2 插入损耗、分配损耗 (7)5.3 分支损耗 (8)5.4 相互隔离、反向隔离 (8)5.5 反射损耗 (8)5.6 屏蔽衰减 (9)5.7 端口载流能力 (10)6 防水性能试验方法 (10)有线电视系统用分支器和分配器（5MHz～1000MHz）技术要求和测量方法1 范围本技术文件规定了有线电视系统用分支器和分配器（5MHz～1000MHz）技术要求和测量方法。
本技术文件适用于有线电视系统用分支器和分配器（5MHz～1000MHz）的设计、生产和测试。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 5465.2—2008 电气设备用图形符号第2部分：图形符号（IEC 60417 DB:2007,IDT）GB/T 11318.1—1996 电视和声音信号的电缆分配系统设备与部件第1部分：通用规范3 产品分类3.1 按使用条件分类室内型和野外型。
3.2 按输出口数分类室内型分支器按分支口数分为一分支器、二分支器、三分支器、四分支器。
野外型分支器按分支口数分为一分支器、二分支器、四分支器。
室内型分配器按输出口数分为二分配器、三分配器、四分配器、六分配器、八分配器、十分配器、十二分配器、十四分配器和十六分配器。
野外型分配器按输出口数分为二分配器、三分配器和四分配器。
4 技术要求4.1 一般要求部件的外观应整洁，表面不应有明显凹痕、划伤、裂纹、毛刺、变形等现象；表面镀涂层不应起泡、龟裂和脱落；金属件不应有锈蚀和机械损伤；灌注物不应外溢。
分支器分配器使用说明
1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器
2、分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器
3、分配器 出来的信号都一样的 比如说306分配器 就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。
7、分支器 从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。
8、分支器不一样，比如说410分支器 是一个进口（IN) 5个出口 其中只有一个(OUT)口 其余4个是BR（分支）口 BR口衰减是 10DB OUT口衰减是2DB 也就是我们常说的插入损耗。在安装时，分配器的每个输出口子，绝对不可以空载，否则会由于阻抗不匹配的原因造成重影，一般都要求加上阻抗匹配器。而对于某几级的分支器的分支输出口，则关系不大。
9、分支/配器 区别： 分支器输出、输入的电平不相等， 分配器输出、输入的电平完全相等。
10、分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。
Hale Waihona Puke 4、分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。
5、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。
6、分配器 对信号进行同等的分配，在有线电视经常用到，2 3 4 6 8分配器或更大。
有线电视(catv)分支器、分配器、放大器区别及应用
特点
具有高可靠性、低损耗、 易于维护等特点，能够实 现多路光信号的分配和传 输。
光缆
定义
光缆是CATV系统中用于传输光信号的介质。
工作原理
光缆由多根光纤组成，每根光纤都可以传输光信号。通过光纤传输 可以实现长抗电磁干扰等特点，是CATV系统 中重要的传输介质。
同轴电缆
定义
同轴电缆是CATV系统中用于传输射频信号的介质。
工作原理
同轴电缆由内导体、绝缘层和外导体组成，内导体传输信号，外导 体起到屏蔽作用。通过同轴电缆传输可以实现高质量的射频信号传 输。
特点
具有抗电磁干扰能力强、传输距离远、信号损失小等特点，是CATV 系统中重要的传输介质。
THANK YOU
工作原理
02
光接收机接收到光纤传输的光信号后，将其转换为电信号，再
经过解调和解码还原为原始信号。
特点
03
具有高灵敏度、低噪声、宽带宽等特点，能够实现远距离传输。
光分路器
定义
光分路器是CATV系统中用 于将光信号分路传输的设 备。
工作原理
光分路器将输入的光信号 分成若干路输出，每路输 出信号的强度相等或不等。
定义
有线电视(CATV)分支器是一种用于将CATV信号分配给多个输出 端口的设备。
功能
分支器的主要功能是将CATV信号从主信号源分配到多个分支线路 ，以便将信号传输给多个用户。
分支器的种类与特点
定向分支器
定向分支器具有一个主输入端口和多个定向输出端口，每个输出端口都对应一个特定的输 出信号。它具有较高的信号传输质量和定向性，适用于信号传输要求较高的场合。
感谢聆听
功率分配器
功率分配器是一种将CATV信号等分或不等分分配给多个输出端口的设备。它具有多个输 入和输出端口，可以将信号平均分配给多个用户，适用于多用户共享同一信号源的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有线电视系统专用分支
分配器产品说明书 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
有线电视系统专用分支分配器产品说明书
1.产品介绍
分配器是用来分配高频信号的部件。
它能将一路输入信号均等地分成几路输出，它具有一个输入端和几个输出端。
分配器一般都按输出路数的多少来分类，这样就有二分配器、三分配器、四分配器、六分配器等等。
从组成分配器电路的原理来看，最基本的是二分配器和三分配器，也就是说四分配器是由三个二分配器组成的，而六分配器是由一个二分配器和两个三分配器组成。
分支器是从干线或者支线上取出一部分信号并馈送给电视机所用部件，因此分支器既有干线输入端、干线输出端，又有一个或多个分支输出端。
如果把分支器接入干线，从干线输入端输入信号，那么大部分信号通过干线输出端传输给干线系统，另一部分信号则通过分支输出端进入支线。
分支器通常用在有线电视系统的末端。
如果在分支输出端上接电视机，则在干线或支线上就不应产生由电视机辐射来的反射波和本振信号等无用信号；如果从分支输出加入信号，对于干线输出端应无影响，这就是分支器单向传输的特性。
正因为分支器具有这一特性，才使得各个电视用户的电视机之间互不影响。
一般根据分支输出端的多少可分为一分支器、二分支器、四分支器等。
2.性能指标
（8）内置高通滤波器的分配器
二分配工作原理图
四分配工作原理图
四分支工作原理图
4.外观照片
普遍要求：
分支分配器的外观应整洁，表面不应有明显的凹痕、划伤、裂纹、毛刺、变形等现象；表面镀层不应起泡、龟裂和脱落；金属不应有锈蚀和机械磨损；灌注物不应外溢出。
整机机械结构及部件应紧固无松动。
说明功能的文字符号和图形符合标志应完整、正确、清晰、牢固，图形符号应符合的规定。
普通分支分配器的腔体尺寸应≧56×30×15mm（长×宽×高），每个端口
输入输出必须带隔离电容。
后盖采用锡封形式，满足屏蔽要求。
二分配外观照片四分配外观照片
通用二分支外观照片通用四分支外观照片。
