钢结构厂房可靠性安全性检测鉴定报告
某钢结构厂房检测鉴定与加固设计
某钢结构厂房检测鉴定与加固设计摘要：钢结构厂房在建成后需要技术人员对其质量进行检测鉴定，以确保其使用安全。
本文以本人参与检测鉴定的某钢结构厂房为例，结合该厂房质量检测中出现的如结构体系不符合实际要求、节点施工不规范、连接件松动等问题和相关加固措施，简要的介绍检测内容和加固要点，为相关厂房加固工作提供经验借鉴。
关键词：钢结构厂房；检测鉴定；结构体系；加固我国对建筑质量的控制较为严格，土木工程在完工后，需要由专业的技术人员对其施工质量进行检测和鉴定，及时的发现质量问题，采用相应的技术措施加强补救。
钢结构厂房是国内企业生产使用较为广泛的建筑，其钢梁承载力、连接件稳定性、施工偏差等都直接影响着厂房的后期使用和企业的人员安全。
1 钢结构厂房概况笔者参与检测鉴定的钢结构厂房是刚完工不久的一项工程，为了确保其使用质量，现需要工作人员对其进行质量检测。
该厂房的主体结构为三层钢结构形式，柱间距是9 m×l4m，厂房的总长度为五十四米，总宽度为三十米，总体建筑面积达到四千五百平方米。
厂房的每层楼底板和屋顶应用的都是预应力多孔板，墙体使用的是两百三十毫米的实心墙。
通过初步检测和鉴定发现，该厂房存在着较大的质量问题，包括厂房结构不合理、节点施工不规范等内容，因此，进一步的鉴定和加固工作十分必要。
2 厂房的检测鉴定该钢结构厂房的预定使用年限是五十年，依据厂房当地的基础抗震烈度，该厂房的抗震类别为丙类，结构安全等级是二级。
钢结构厂房质量鉴定结果如下。
结合初步鉴定结果和检测内容信息来看，该厂房的框架结构存在着较大的缺陷，工作人员需要对该厂房的钢框架实际承载力进行复查，通过查验结果和计算报告得知，该厂房的安全等级是C级，不满足国家的工程建设安全性质量要求，威胁到后期厂房的投入使用。
其具体问题如下：（1）该厂房的节点施工不符合设计要求，存在着严重的失误，钢框架上半部分结构安排不科学。
（2）从该厂房的纵向传力性能上看，其传力体系并未得到创建，可靠性低。
2.钢结构厂房鉴定报告模板
计量认证证书编号：161701280332技术资质证书编号：鄂建检字第AJ06023号建筑结构安全检测报告报告编号：YHJC-ZT-工程名称：湖北XX轻工机械股份有限公司8号铸造厂房委托单位：湖北XX轻工机械股份有限公司工程地址：湖北省XX县经济开发区轻机工业园北片检测：编制：校核：批准：武汉XX工程技术有限公司2016年12月9日声明1. 本报告涂改、错页、换页、漏页无效；2. 检测单位名称与检测报告专用章名称不符者无效；3. 本报告无我单位相关技术资格证书章无效；4. 本报告无检测、审核、批准人签字无效；5. 未经书面同意不得复制或作为他用；6. 如对本检测报告有异议或需要说明之处，可在报告发出后15 天内向本检测单位书面提出,本单位将于5日内给予答复。
检测单位：武汉XX工程技术有限公司地址：邮编：电话：联系人：首页1、结论：（1）所测厂房上部结构未出现不均匀沉降特征，实测数据显示该厂房的最大倾斜率为2.4‰，未超过《建筑地基基础设计规范》GB50007-2011规定的允许值；（2）该厂房主要承重结构和围护结构完好，支撑系统完整，防锈涂层满足设计要求，结构构件尺寸与设计相符。
（3）检测数据表明，该厂房门式刚架结构的变形均在规范规定的允许值范围以内。
根据《危险房屋鉴定标准》JGJ 125-2016的规定，湖北XX轻工机械股份有限公司8号厂房危险性综合评定A级，能满足正常安全使用要求。
2、建议：（1）定期对厂房承重结构进行安全检查和防锈维护；（2）严格将吊车荷载控制在设计值以内，严禁超载使用。
武汉XX工程技术有限公司目录一、工程概况 (5)二、检测目的、范围及检测内容 (5)三、检测依据 (6)四、房屋危险程度等级评定标准 (6)五、主要检测仪器 (7)六、现场勘验及检测成果 (7)1、结构平面图绘制 (7)2、使用条件调查 (7)3、地基基础检测 (7)3.1、建筑物倾斜观测 (7)4、上部承重结构检测 (8)4.1、钢柱柱顶位移检测 (8)4.2、吊车梁挠度检测 (8)4.3、屋盖刚架梁侧向变形检测 (9)4.4、屋盖刚架梁挠度检测 (10)4.5、建筑物倾斜观测 (11)4.6、钢构件防腐涂层厚度检测 (12)4.7、构件截面尺寸测量、构造及外观质量检查 (13)5、围护系统质量查勘 (18)七、综合评定 (19)1、建筑物组成部分危险性评定 (19)2、建筑物危险性鉴定评级 (19)八、结论及建议 (19)九、附件 (20)湖北XXXX机械股份有限公司8号厂房结构安全检测报告一、工程概况工程概况表二、检测目的、范围及检测内容检测目的：检查湖北XXXX机械股份有限公司8号厂房的主体结构是否满足正常安全使用要求。
钢结构厂房鉴定报告

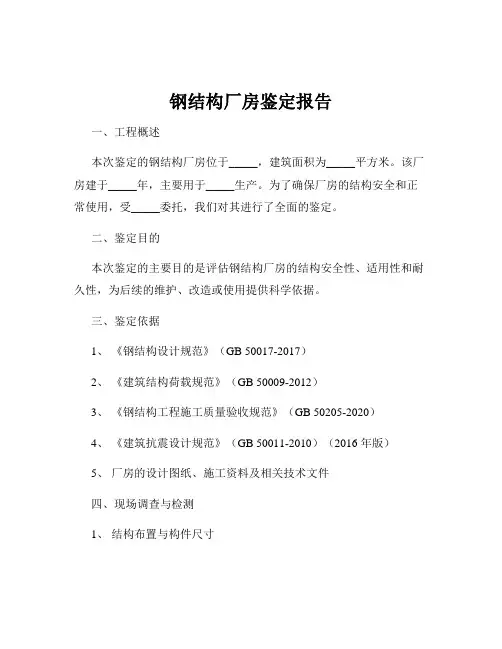

钢结构厂房鉴定报告一、工程概述本次鉴定的钢结构厂房位于_____，建筑面积为_____平方米。
该厂房建于_____年，主要用于_____生产。
为了确保厂房的结构安全和正常使用，受_____委托，我们对其进行了全面的鉴定。
二、鉴定目的本次鉴定的主要目的是评估钢结构厂房的结构安全性、适用性和耐久性，为后续的维护、改造或使用提供科学依据。
三、鉴定依据1、《钢结构设计规范》（GB 50017-2017）2、《建筑结构荷载规范》（GB 50009-2012）3、《钢结构工程施工质量验收规范》（GB 50205-2020）4、《建筑抗震设计规范》（GB 50011-2010）（2016 年版）5、厂房的设计图纸、施工资料及相关技术文件四、现场调查与检测1、结构布置与构件尺寸对厂房的结构布置进行了现场测绘，包括柱网尺寸、跨度、层高、支撑体系等。
采用钢尺、卡尺等工具对主要钢构件的截面尺寸进行了测量。
2、外观质量检查了钢构件的表面状况，包括锈蚀、涂层脱落、裂缝、变形等。
发现部分构件存在表面锈蚀现象，锈蚀程度较轻；个别钢梁存在轻微下挠变形。
3、连接节点重点检查了梁柱节点、支撑节点、拼接节点等的连接情况。
部分高强螺栓存在松动现象，个别焊缝存在夹渣、气孔等缺陷。
4、基础状况观察了基础的外观，未发现明显的不均匀沉降和开裂现象。
5、屋盖系统检查了屋面板的完整性、排水坡度和天沟的排水情况。
屋面板存在局部破损，天沟排水顺畅。
6、围护结构对厂房的围护墙、门窗等进行了检查。
围护墙存在局部裂缝，门窗启闭正常。
五、结构验算与分析1、荷载取值根据设计规范和实际使用情况，确定了恒载、活载、风载、雪载等荷载的取值。
2、结构计算模型采用专业的结构分析软件，建立了厂房的结构计算模型。
3、计算结果分析对结构的强度、刚度、稳定性进行了验算。
结果表明，部分构件的应力比超过了规范限值，结构的整体刚度略有不足。
六、鉴定结论1、安全性该钢结构厂房的结构安全性等级综合评定为_____级。
工业厂房必须做可靠性安全检测鉴定

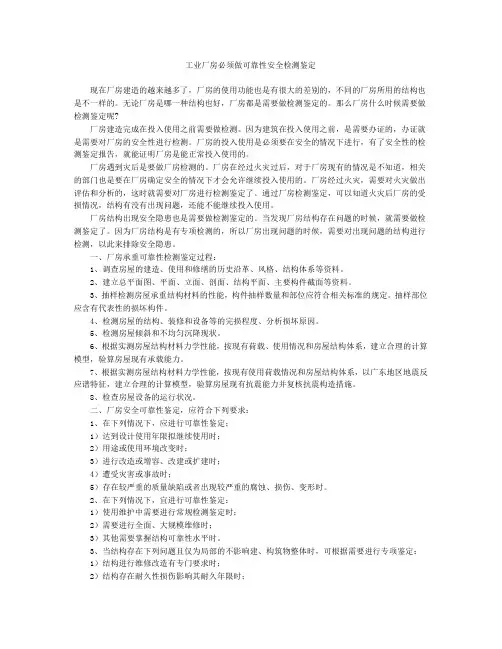

工业厂房必须做可靠性安全检测鉴定现在厂房建造的越来越多了，厂房的使用功能也是有很大的差别的，不同的厂房所用的结构也是不一样的。
无论厂房是哪一种结构也好，厂房都是需要做检测鉴定的。
那么厂房什么时候需要做检测鉴定呢?厂房建造完成在投入使用之前需要做检测。
因为建筑在投入使用之前，是需要办证的，办证就是需要对厂房的安全性进行检测。
厂房的投入使用是必须要在安全的情况下进行，有了安全性的检测鉴定报告，就能证明厂房是能正常投入使用的。
厂房遇到灾后是要做厂房检测的。
厂房在经过火灾过后，对于厂房现有的情况是不知道，相关的部门也是要在厂房确定安全的情况下才会允许继续投入使用的。
厂房经过火灾，需要对火灾做出评估和分析的，这时就需要对厂房进行检测鉴定了。
通过厂房检测鉴定，可以知道火灾后厂房的受损情况，结构有没有出现问题，还能不能继续投入使用。
厂房结构出现安全隐患也是需要做检测鉴定的。
当发现厂房结构存在问题的时候，就需要做检测鉴定了。
因为厂房结构是有专项检测的，所以厂房出现问题的时候，需要对出现问题的结构进行检测，以此来排除安全隐患。
一、厂房承重可靠性检测鉴定过程：1、调查房屋的建造、使用和修缮的历史沿革、风格、结构体系等资料。
2、建立总平面图、平面、立面、剖面、结构平面、主要构件截面等资料。
3、抽样检测房屋承重结构材料的性能，构件抽样数量和部位应符合相关标准的规定。
抽样部位应含有代表性的损坏构件。
4、检测房屋的结构、装修和设备等的完损程度、分析损坏原因。
5、检测房屋倾斜和不均匀沉降现状。
6、根据实测房屋结构材料力学性能，按现有荷载、使用情况和房屋结构体系，建立合理的计算模型，验算房屋现有承载能力。
7、根据实测房屋结构材料力学性能，按现有使用荷载情况和房屋结构体系，以广东地区地震反应谱特征，建立合理的计算模型，验算房屋现有抗震能力并复核抗震构造措施。
8、检查房屋设备的运行状况。
二、厂房安全可靠性鉴定，应符合下列要求：1、在下列情况下，应进行可靠性鉴定；1）达到设计使用年限拟继续使用时；2）用途或使用环境改变时；3）进行改造或增容、改建或扩建时；4）遭受灾害或事故时；5）存在较严重的质量缺陷或者出现较严重的腐蚀、损伤、变形时。
钢结构厂房可靠性安全性检测鉴定报告
报告编号：钢结构厂房可靠性鉴定报告工程名称：xx公司仓库检测类别：钢结构厂房可靠性鉴定委托单位：xx公司钢结构厂房可靠性鉴定报告报告编号：CS1011200003项目负责：XX检测人员：XX检测日期：2010.11.9-2010.11.12报告日期：2010.11.25报告编写：XX审核：XX批准：XXxx公司地址：XX说明：1、本报告无主检、审核、批准人签字均无效；2、本报告或报告复印件未加盖公司检测报告专用公章，无骑缝章，视为无效；3、一般情况，委托检测仅对来样负责；4、若对本报告结果有异议，请在收到报告十五日内向本公司提出；5、部分复印、涂改本报告视为无效；6、竭诚为您服务，真诚欢迎用户多提宝贵意见。
受理电话：XX 邮编：XXxx公司仓库钢结构厂房可靠性鉴定报告签发日期：批准：审核：主检：签发日期：批准：审核：主检：签发日期：批准：审核：主检：图1.1 仓库外观图片图4.1 墙角散水开裂图片）室内地坪起砂较为严重，地坪破损处有较多的散落沙粒，尤其是第○地坪，地坪面层局部出现龟裂、剥落，基层起粉，有较多的散落砂粒。
求伸缩缝处采用沥青胶泥填缝，但现场伸缩缝未进行填缝处理。
）由于室内回填土出现不均匀沉降，伸缩缝处出现高差错台现象，在仓库地坪表面出条主要处纵横向收缩裂缝（见图4.3），裂缝分布详见附录一。
图4.2 地坪裂缝图片图4.3 室内地坪起砂情况4）经现场调查，仓库西边部分墙梁钢构件发生锈蚀现象。
设计要求钢构件涂装2~7mm厚薄涂型防火涂料，但经现在调查发现钢构件整体未涂装防火涂层，未按设计要求施工。
5）屋面彩钢蓝色漆层局部脱落，屋面排水孔设置较少，局部有漏水现象（见图6）经过现场查看，发现部分围护墙上塑钢窗密封条已脱落，并出现渗水现象（见图4.5）。
图4.4 钢构件锈蚀、渗水水痕图片图 4.5 部分塑钢窗无密封条4.3 现场抽样检测4.3.1 地基基础基础设计埋深1.6m，现场开挖基础验证，基础埋深满足设计要求。
厂房钢结构工程竣工验收评估报告的质量评定与检验方法

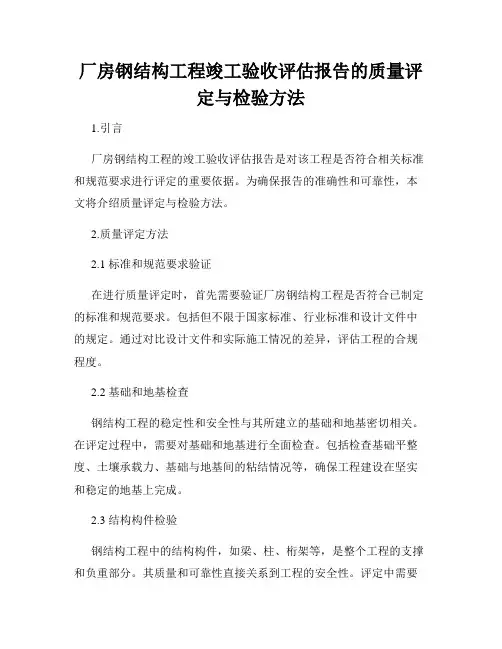

厂房钢结构工程竣工验收评估报告的质量评定与检验方法1.引言厂房钢结构工程的竣工验收评估报告是对该工程是否符合相关标准和规范要求进行评定的重要依据。
为确保报告的准确性和可靠性，本文将介绍质量评定与检验方法。
2.质量评定方法2.1 标准和规范要求验证在进行质量评定时，首先需要验证厂房钢结构工程是否符合已制定的标准和规范要求。
包括但不限于国家标准、行业标准和设计文件中的规定。
通过对比设计文件和实际施工情况的差异，评估工程的合规程度。
2.2 基础和地基检查钢结构工程的稳定性和安全性与其所建立的基础和地基密切相关。
在评定过程中，需要对基础和地基进行全面检查。
包括检查基础平整度、土壤承载力、基础与地基间的粘结情况等，确保工程建设在坚实和稳定的地基上完成。
2.3 结构构件检验钢结构工程中的结构构件，如梁、柱、桁架等，是整个工程的支撑和负重部分。
其质量和可靠性直接关系到工程的安全性。
评定中需要对结构构件进行全面检验。
包括尺寸、焊缝质量、材料牌号和强度等方面的考核。
通过对构件的抽样检测或全面检测，评估构件的质量水平。
2.4 焊接工艺评估钢结构工程中的焊接是连接构件的重要工艺。
评定中需要对焊接工艺进行评估。
通过检查焊缝的质量、焊接接头的牢固程度、焊接材料和设备的合规性等，判断焊接工艺的可靠性和符合性。
3.检验方法3.1 目视检查目视检查是评定质量和判断工程是否符合标准要求最基本的方法之一。
通过对工程各部分的外观进行观察和比对，发现可能存在的问题，如构件是否有变形、裂缝、脱落等。
同时，也可以对焊缝的质量进行初步评估。
3.2 材料检验钢结构工程中所使用的材料是影响工程质量的重要因素之一。
因此，对材料的抽样检测是必要的。
通过检查材料的牌号、强度、化学成分等，判断其与设计要求的匹配度。
3.3 非破坏性检测非破坏性检测是一种通过检测材料和构件内部存在的隐蔽缺陷的方法。
例如，超声波检测用于检测焊缝和构件内部的缺陷和裂纹；磁粉检测用于检测表面和近表面的裂纹；渗透检测用于检测焊缝和构件表面的裂缝。
厂房建筑结构可靠性鉴定报告完整版
厂房建筑结构可靠性鉴定报告委托单位：建筑地址：鉴定日期：报告编写人：报告审核人：报告签发人：xxxx有限公司xx年 xx月 xx日目录建筑结构可靠性鉴定报告 (1)一、建筑物概况 (3)二、鉴定目的、内容、依据及检测仪器 (3)2.1 鉴定目的 (3)2.2 检测鉴定内容和方法 (3)2.3 主要依据 (4)2.4 检测仪器设备 (4)三、建筑使用历史及图纸资料调查 (4)3.1 建筑使用历史、现状和使用环境调查 (4)3.2 建筑资料调查 (5)四、结构构件工作状态检查 (5)4.1 地基基础检查情况 (5)4.2 上部结构变形、损伤检查情况 (5)4.2.1 上部承重结构 (5)4.2.2 围护构件 (6)五、建筑主体结构构件检测 (6)5.1 结构平面布置图测绘 (6)5.2构件尺寸检测 (6)5.3钢筋配置检测 (8)5.4 材料强度检测 (9)5.4.1混凝土强度检测 (9)5.4.2钢材的强度检测 (11)5.5钢结构构件焊缝检测 (11)六、结构承载力验算 (11)6.1 计算参数 (12)6.2 结构分析模型 (13)6.3 柱承载力验算及安全性评定 (13)6.3.1柱承载力验算 (13)6.3.2框架柱的轴压比验算 (14)6.4 梁承载力验算及安全性评定 (15)6.5 屋桁架杆件验算及安全性评定 (15)七、结构系统的鉴定评级 (16)八、结构可靠性鉴定结论 (17)九、处理建议 (18)评级解释 (20)附图一：结构平面布置图................................................................. 错误!未定义书签。
附件1 部分现场工作照片及部分缺陷照片...................................... 错误!未定义书签。
附件2 混凝土芯样抗压强度检验报告.............................................. 错误!未定义书签。
民用建筑可靠性鉴定报告
民用建筑可靠性鉴定报告Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】委托编号: XXX-0001报告编号: 2012XXX000003报告页数: 共11 页民用建筑可靠性鉴定报告工程名称：XXXXXXXXXX鉴定项目：民用建筑可靠性鉴定委托单位：XXXXXXXXXXXXXXXXXXXXXX X X X X地址：XX市XX路XX号电话：057*******邮政编码：3XXXX传真：057*******委托单位：XXXXXXXXXXXXXXXXXXXXX 工程名称：XXXXXXXXXX工程地点：XXXXXXXXX结构形式：钢结构报告编写：报告校对：报告批准：签发日期：目录一、工程概况 (1)二、鉴定目的、对象、方法及分级标准 (1)三、鉴定依据 (2)四、主要检测仪器 (4)五、检测内容 (4)六、现场勘验及相关数据 (4)七、分析与评定 (6)八、结论 (8)九、建议 (8)附件一：平面示意图 (9)附件二：现场检测相关照片 (10)XXXXXXXXXX民用建筑可靠性鉴定报告一、工程概况XXXXXXXXXX位于XX市XX村，建筑总面积为平方米。
设计单位为XX 建筑设计有限公司，施工单位为XXXXX工程有限公司，XXX建筑有限公司。
XXXXXXXXXX钢结构建筑，于2011年建成；采用桩基础；钢架的钢梁、钢柱主要构件材质均采用Q345B“H”型钢，屋面檩条采用Q235B “C”型钢，采用级大六角高强螺栓连接；主节点钢构件主材的对接焊缝均应符合二级焊缝质量标准，其余应符合三级质量标准。
由于该工程在施工过程中没有办理质量监督相关手续，受XXXXXXXXXXXXXXXXXXXXX委托，对该工程进行可靠性鉴定。
XXXXX于2011年12月~2012年07月派技术人员到现场对该工程进行观测勘验，并相应地收集有关技术数据与资料，出具民用建筑可靠性鉴定报告。
