autocad视频教程全集
AutoCAD
及STRETCH命令快捷地完成图形的绘 制。 • 问题：要求熟练，更好地掌握COPY、 ROTATE及STRETCH命令的搭配使用和 应用。十分钟内完成整个绘制过程， 才算达标。 • 如何做：反复练习，提高速度。
第13课 AutoCAD修改命令——拉伸、缩放
• 问题：1、有更加快捷的方法吗？2、 对齐命令的基本操作
• 如何做：1、使用ALIGN/简写AL命令 2、
第12课 AutoCAD修改命令——旋转、对齐
新课讲授
分析：
• 学生操作：绘制图中具有倾斜位置关 系的图形。
• 如何做：综合使用 COPY、ROTATE及 ALIGN命令快捷地完成图形的绘制。
AutoCAD
主讲：吴敏
目 录
第10课 AutoCAD修改命令——拉长、修剪、延伸、打断、合并 第11课 AutoCAD修改命令——阵列、镜像 第12课 AutoCAD修改命令——旋转、对齐 第13课 AutoCAD修改命令——拉伸、缩放 第14课 AutoCAD应用实例——卧室平面布置图 第15课 AutoCAD应用实例——室内家装平面布置图 第16课 AutoCAD文字输入与应用 第17课 设置符合GB标准的标注样式
BREAK命令可以删除对象的一部分，常用于打断线段、圆、圆弧及椭圆等。此命令既可以在一 个点处打断对象，也可以在指定的两点间打断对象。 JOIN命令可以连接同一水平方向或垂直方向上的分离直线。
第10课 AutoCAD修改命令——拉长、修剪、延伸、打断、合并
课后作业
第10课 AutoCAD修改命令——拉长、修剪、延伸、打断、合并
新课讲授
分析： • 问题：1、延伸命令是什么，简写是
全套课件-中文版AutoCAD 2020基础教程_完整
10.1.5 分解块
在图形中无论是插入内部图块还是外部图块，由于这些图块属于一个整体， 无法进行必要的修改，给实际操作带来极大不便。这就需要将图块在插入后转 化为定义前各自独立的状态，即分解图块。常用的分解方法有以下两种 。
10.1.6 在位编辑块
在绘图的过程中，有些绘图者常常将已经绘制好的图块插入到当前图形中， 但当插入的图块需要进行修改或所绘图形较为复杂时，如将图块分解后再删除 或添加修改，则很不方便，并且容易发生人为误操作。此时，用户可以利用块 的在位编辑功能使其他对象作为背景或参照，只允许对要编辑的图块进行相应 的修改操作 。
使用AutoCAD可以通过3种方式来创建三维图形，即线架模型方式、曲面模型 方式和实体模型方式。线架模型是一种轮廓模型，它由三维的直线和曲线组成， 没有面和体的特征。曲面模型则用面描述三维对象，不仅定义了三维对象的边 界，而且定义了表面，具有面的特征。实体模型不仅具有线和面的特征，而且 具有体的特征，各实体对象间可以进行各种布尔运算。本章将详细介绍绘制三 维点和线、三维网格、三维实体等三维基础图形的操作方法 。
10.1.7 删除块
在绘制图形的过程中用户若要删除创建的块，可以在命令行中输入 PURGE指令，并按下回车键，此时软件将打开“清理”对话框，该对话框显 示了可以清理的命名对象的树状图 。
10.2设置块
块属性是附属于块的非图形信息，它是块的组成部分。块属性包含了组成 块的名称、对象特征以及各种注释信息。
10.3 动态块
动态块就是将一系列内容相同或相近的图形通过块编辑器将图形创建为块， 并设置块具有参数化的动态特性，通过自定义夹点或自定义特性来操作动态块。 设置动态图块对于常规图块来说具有极大的灵活性和智能性，不仅提高了绘图 的效率，同时也减小了图块库中的块数量 。
autocad2021教程
autocad2021教程1）从左向右拖动窗口选择，要框住才能选中2）以右向左拖动窗口选择，只要接触到对象就能选中，包含在其内的也能选中3）点选在AutoCAD的操作中，一样情形下，鼠标右键等同于回车键操作完成后，再按一次右键为重复上一次的操作三键鼠标中间键向外滚动为放大窗口，向里滚动为缩小窗口平面部分一[两列工具条,除文字、图块、多线]工具栏的操作：绘图工具栏（等同于绘图菜单）直线（L）：全称(line)在屏幕上指定两点可画出一条直线。
也可用相对坐标或者在正交模式打开的情形下，直截了当给实际距离鼠标拖动来操纵方向构造线（XL）：全称（xline）H为水平V为垂直O为偏移A为角度B为等分一个角度。
多段线（PL）：全称（pline）第一在屏幕上指定一点，然后有相应提示：指定下一个点或[圆弧(A)/半宽(H)/长度(L)/舍弃(U)/宽度(W)]。
可依照需要来设置。
其中“圆弧”指定宽度可画任意角度圆弧；“半宽”指多段线的一半宽度，即如要高线宽为10，则5；“长度”给相应的值，则画出相应长度的多段线；“舍弃”指舍弃一次操作；“宽度”指多段线的宽度多边形（pol）：全称（polygon）所绘制多边形为正多边形，边数能够自己设E：依照边绘制多边形也可依照圆的半径利用外切和内接来画正多边形矩形（REC）：全称（rectang）点击矩形工具后显现下列提示：指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]其中“倒角”是将90度直角的两条边割去一点。
变成一个斜角。
“标高”是空间上的意义能够在三视图当中展现出来,标高是相对的；“圆角”：即是将四个直角边倒成半径为X的圆角；“厚度”：空间上的意义，可在Z轴上表现出来“宽度”：平面空间的概念，指矩形四边的宽度。
圆弧（ARC或A）：默认为3点画圆弧，成弧方向为逆时针，画优弧半径给负值。
绘图菜单中有如下选项：起点、圆心、端点；起点、圆心、角度；起点、圆心、长度；起点、端点、角度；起点、端点、方向；起点、端点、半径；圆心、起点、端点；圆心、起点、角度；圆心、起点、长度；圆（C）全称（circle）默认为圆心半径[直径]画圆。
AutoCAD实用教程全套电子教案项目1(2024)
2024/1/29
24
对齐标注、角度标注和半径/直径标注
对齐标注
了解对齐标注的特点和 应用场景，掌握创建对 齐标注的方法，能够准 确标注与图形边界平行 的尺寸。
2024/1/29
角度标注
掌握角度标注的创建方 法，了解角度标注文字 的编辑和调整技巧，能 够准确标注图形中的角 度尺寸。
半径/直径标注
了解半径和直径标注的 区别和应用场景，掌握 创建半径和直径标注的 方法，能够准确标注图 形的圆弧和圆尺寸。
2024/1/29
11
绘制点、等分点和测量点
绘制点
等分点
选择“绘图”菜单中的“点”命令， 或在命令行中输入“POINT”或 “PO”命令，然后根据提示指定点 的位置即可绘制点。点通常用于标记 位置或作为其他图形的参照点。
选择“绘图”菜单中的“等分点”命 令，或在命令行中输入“DIVIDE”或 “DIV”命令，然后根据提示选择要 等分的对象、输入等分数目即可在等 分点处创建点或块。等分点通常用于 将线段、圆弧等对象等分为若干段。
创建文字样式
通过“样式”管理器创建新的文字样式，设置字体、字高、宽度 比例等属性。
单行文字输入
使用“单行文字”命令在图形中输入单行文本，可以通过指定插入 点、旋转角度等参数进行精确控制。
文字编辑
使用“编辑”命令对已有的单行文字进行编辑，包括修改文本内容 、调整字高、更改字体等。
19
多行文字输入与编辑
镜像对象
使用“MIRROR”命令将对象沿指定直线进行镜像，可以通过指定 镜像线和是否删除原对象来完成镜像。
偏移对象
使用“OFFSET”命令将对象按指定距离偏移，可以通过指定偏移距 离和偏移方向来完成偏移。
2014版CAD操作教程(全)

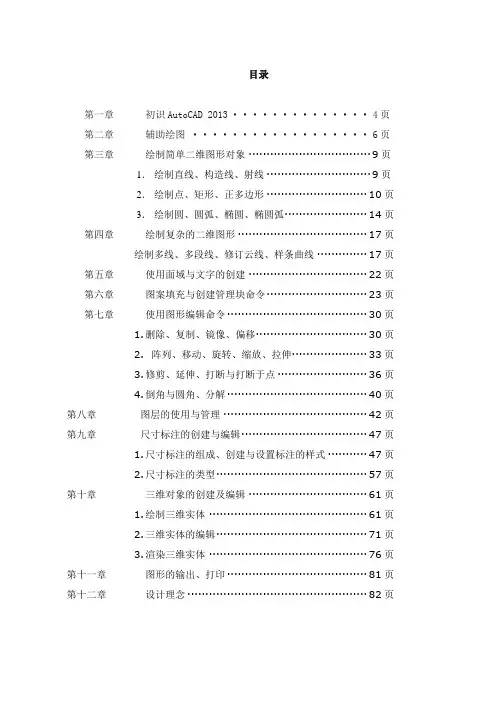

目录第一章初识AutoCAD 2013 ··············4页第二章辅助绘图··················6页第三章绘制简单二维图形对象 ··································9页1．绘制直线、构造线、射线 ·····························9页2．绘制点、矩形、正多边形 ····························10页3．绘制圆、圆弧、椭圆、椭圆弧·······················14页第四章绘制复杂的二维图形····································17页绘制多线、多段线、修订云线、样条曲线 ··············17页第五章使用面域与文字的创建 ·································22页第六章图案填充与创建管理块命令····························23页第七章使用图形编辑命令·······································30页1.删除、复制、镜像、偏移·······························30页2.阵列、移动、旋转、缩放、拉伸·····················33页3.修剪、延伸、打断与打断于点·························36页4.倒角与圆角、分解·······································40页第八章图层的使用与管理 ········································42页第九章尺寸标注的创建与编辑···································47页1.尺寸标注的组成、创建与设置标注的样式···········47页2.尺寸标注的类型··········································57页第十章三维对象的创建及编辑 ·································61页1.绘制三维实体 ············································61页2.三维实体的编辑··········································71页3.渲染三维实体 ············································76页第十一章图形的输出、打印·······································81页第十二章设计理念··················································82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。
《AutoCAD-2007精品教程》最全课件整套ppt教学课件
单击绘图窗口下方的“模型”或“布局”选项卡，可以在 “模型”空间或“图纸”空间之间相互切换。
AutoCAD 2007是AutoCAD系列软件的最新版本，与 AutoCAD先前的版本相比，它在性能和功能方面都有较大 的增强，同时保证与低版本完全兼容。
教学目标
通过本章的学习，读者应掌握AutoCAD 2007的基本功 能，熟悉AutoCAD 2007工作界面的组成元素，熟练掌握 AutoCAD的基本操作。
1.3.3 什么是基本图形元素
使用AutoCAD绘图的大致步骤是：仔细分析要绘制的图 形，选择绘图方法 → 绘制基本图形元素 → 对基本图形元 素进行编辑加工（编辑图形）→ 为图形标注尺寸 → 为图形 增加注释信息 → 输出图纸。因此，了解AutoCAD基本图 形元素是使用AutoCAD画图的重要一环。那么，什么是基 本图形元素呢？
在AutoCAD中执行命令的方式有以下四种，用户可根据需 要进行选择：
❖ 单击工具按钮 ❖ 选择主菜单或快捷菜单 ❖ 按快捷键 ❖ 直接输入命令全名或其缩写
此外，无论使用哪种方式来执行命令，用户都应密切关注 命令提示信息，从而确定下面该执行什么操作。
1.3.5 鼠标的用法
使用AutoCAD画图时，充分掌握鼠标的用法是非常必要 的。其在AutoCAD中的用法如下：
❖ 利用窗交选择对象：所谓窗交是指先确定选择窗口右侧 角点，然后向左移动光标，确定其对角点，即自右向左 拖出选择窗口，此时所有完全包含在选择窗口中，以及 所有与选择窗口相交的对象均被选中。
AutoCAD 2014自学视频教程
内容简介
《AutoCAD 2014自学视频教程(标准版)》编辑推荐：如果给我足够的时间，我可以学会任何东西，但是很多 情况下，东西尚未学会，人却老了。时间就是财富、效率就是竞争力，谁能够快速学习，谁就能增强竞争力。本 丛书致力于在最短时间高效、快速、深入掌握AutoCAD。
1.配套自学视频：101节配套自学视频，全程实例操作演示，手把手教您。(最快速最容易学习方式) 2.应用技巧汇总：101个AutoCAD应用技巧，提高绘图效率。（快速绘图及实战） 3.疑难问题汇总：187个疑难问题解答，扫除学习障碍。（高效学习） 4.典型练习题：256项各类习题精选，会做才是硬道理。（熟能生巧、深入巩固） 5.常用图块集：393个常用图块，拿来改改就能用。（快速绘图及实战） 6.全套工程图纸及视频：7大类全套工程图纸案例及配套视频，展现工作流程。（完全实战） 7.快捷命令速查：97个快捷命令，提高绘图效率。（快速绘图及实战） 8.快捷键速查：62个常用快捷键，高手绘图必备。（快速绘图及实战） 9.工具按钮速查：99个常用工具按钮，提高绘图效率。
一、本书的编写目的和特色
鉴于AutoCAD强大的功能和深厚的工程应用底蕴，我们力图开发一套全方位介绍AutoCAD在各个工程行业应用 实际情况的书籍。具体就每本书而言，我们不求事无巨细地将AutoCAD知识点全面讲解清楚，而是针对本专业或 本行业需要，利用AutoCAD大体知识脉络作为线索，以实例作为“抓手”，帮助读者掌握利用AutoCAD进行本行业 工程设计的基本技能和技巧。
文摘
A文字体？ 1 2.如何删除顽固图层？ 1 3.打开旧图遇到异常错误而中断退出怎么办？ 1 4.在AutoCAD中插入Excel表格的方法 1 5.在Word文档中插入AutoCAD图形的方法 1 6.将AutoCAD中的图形插入Word中有时会发现圆变成了正多边形怎么办？ 1 7.将AutoCAD中的图形插入Word时的线宽问题 1 8.选择技巧 2 9.样板文件的作用是什么？ 2
【精品】AutoCAD2010教程 2
➢ 绘制有宽度的线段 ➢2.2 PLINE命令 ➢2.3 控制使用捕捉方式 ➢2.4 镜象复制图形对象 ➢2.5 应用夹点移动编辑功能 ➢2.6 应用夹点拉伸功能 ➢2.7 绘制多段线中的圆弧段 ➢2.8 复习 ➢2.9 作业 ➢总结
本章教学目的
•使用AutoCAD设计并绘制机械传动系统 •绘制有宽度的直线段与圆弧线、箭头 •在绘图操作中设计并应用辅助线
2.9 作业
教学任务
➢体会在AutoCAD中绘制有宽度多段线的操作特点 ➢掌握夹点编辑操作特点 ➢掌握本章所述的绘图操作技能
要点：
•应用PLINE命令绘制圆弧线 •在多段线中绘制连续直线段 与圆弧段 •直线段与圆弧段定位准确 •准确应用键盘上的相关功能键
总结
• 在AutoCAD中可为设计机械传动系统绘制简图与传动示意图 • 使用PLINE命令可绘制有宽度的直线段与圆弧线 • 对线条两端设置不同的宽度可绘制一个箭头 • 通过Windows剪切板可将AutoCAD图形插入Word文档 • 在绘制图形时使用辅助线能提高操作效率 • PLINE命令有多个可选项项 • SELECT命令用于预设选择集 • F3、F8、F9是三个常用的功能键 • 利用夹点编辑操作可快速完成常用的编辑修改工作
教学要点
•F3功能键的用途 •状态栏中的”对象捕捉“按钮 •演示控制使用“对象捕捉” 绘图的技巧
2.4 镜象复制图形对象
教学任务 介绍AutoCAD的夹点拉伸编辑功能
绘制有宽度的直线段与圆弧线、箭头
➢说明镜象复制对象概念 通过Windows剪切板将AutoCAD图形应用其它程序
通过Windows剪切板可将AutoCAD图形插入Word文档 3 控制使用捕捉方式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
autocad视频教程全集1. AutoCAD2012官方软件（简体中文版）2. 2.AutoCAD入门到精通3. 3.AutoCAD高级三维制图4. 4.AutoCAD高级设计及配套电子书5. 5.AutoCAD机械制图及精密零件设计高级培训教程6. 6.AutoCAD装饰装潢及建筑图设计高级培训教程7. 7.AutoCAD全面精通与精华实例8. 8.AutoCAD高级应用与技术宝典9. 9.AutoCAD多媒体教程10. 10.AutoCAD2012官方三维制图设计培训教程专业讲师（专业设计）11. 11.AutoCAD高级培训（土木建筑/装饰装潢/城市规划/园林设计/水电工程/机械设计）12. 12.AutoCAD建筑工程设计、装饰设计、水电工程设计、土木施工与园林设计实例13. 13.CAD全集经典实例14. 14.价值560元的超值赠品（独家秘诀）15. 15.独家网络更新Autocad2012版本全套教程,独家开发，非网络滥传版本!16. 1>.AutCAD2012软件的基础教学17. 2>.中文版AutoCAD 2012图形设计教程18. 3>.AutoCAD 2012中文版实例教程19. 4>.中文版AutoCAD 2012标准教程20. 5>.中文版AutoCAD 2012软件应用完全学习手册21. 6>.工具快捷键等电子书22. 7>.CAD完整图库8>.AutoCAD绘图实用速查通典23. 9>.7天强化训练教案AutoCAD 201224. 10>.CAD2012应用完全学习手册25. 11>.CAD2012经典实例教程15章26. 12>.CAD2012实战教程14章27. 13>.CAD2012 机械设计绘图入门与精通28. 14>.CAD电气系统与给排水图绘制教程29. 15>.CAD2012 中文版三维造型实例教程30. 16>.CAD模具设计排位教程31. 17>.CAD 电气设计实例教程32. 18>.CAD 建筑水暖电设计从入门到精通33. 19>.CAD 园林设计实践案例与练习34. 20>.CAD室内外施工图绘制教程35. 21>.CAD 2012 室内装潢设计标准实例教程36. 22>.CAD 2012中文版建筑与土木工程制图快速入门实例教程以上教程下载地址：/cadcadCAD教程文字版软件简介及基础知识一、简介1、 AUTO CAD的含义：计算机辅助制图设计功能：用规范的线条精确地表达物体公司：AUTODESK，3D最初为2.5,CAD版本:82年4月第一版中文版范围：有形制造业专业及通用软件2、格式CAD：DXF DWG DWTCORELDRAW：CDR3D：MAX 3DSPHOTOSHOP：PSD通用格式：矢量图：DXT位图：JPG/JPEG3、介面：系统介绍界面（注意状态栏中数字开关）其中升级作图方法“走”：坐标输入；“跑”：正交，极轴；“飞”：对象捕捉与对象追踪4、范例及文件操作：图例涉及几种缩放工具5、图形种类：五种6、出图情况：二维：CAD建平面图——CORDEDRAW中将矢量图转化为位图——PHOTOSHOP进行润色；三维：CAD建模——3D进行材质和灯光——PHOTOSHOP润色处理。
7、 CAD工作模式：命令+参数+确定（ENTER）命令输入法：菜单栏；工具栏点击；命令行输入参数输入法：键盘；鼠标捕捉；缺省值二、基本知识1、线条直线的画法2、精确作图：基点，方向，数值——坐标系及坐标坐标绝对：各点有明确坐标位置相对：输入各方向相对于前点偏移量极坐标：起点水平向右逆时针转到这条线的角度也有相对与绝对正交：保持水平及垂直方向，直接输入数字极轴：保持角度倍量方向，直接输入数字3、表述物体：视图（从最能反应物体参数的方向上观察物体表达物体最少需两个物体视图最多6个，一般常为3个。
视图原则：长对正，宽相等，高平齐。
工程图（机械图）的图形种类１、边框型：处轮廓基本水平或垂直并有尺寸。
２、点中心型：处边框多为曲线并平骨连接的。
３、对称型：上下或左右对称。
一、边框型图形１、边框型图形的绘法沿尺寸线绘制外边框从外向内沿尺寸线推出内部细节2、由此类图形涉及知识⑴未知线段：未明示未定义的线段（在作图中未知线段后划）⑵修剪：多种修剪方法（单修、多修、全选、不选）⑶圆角：可对两直线、矩形、平行线、圆等进行圆角。
⑷倒角：方角（三种）——斜45度（即倒角两边距离相等，标记为C）——倒不等距角——角度倒角⑸打断：两种（第一次点则此点为默认起点；重新确定起、终点）⑹对象捕捉：拾取对象的一些固定点（透明命令：不打断当前执行的命令的命令如常用的动态开关如捕捉、追踪的打开与关闭）捕捉中有自动捕捉与目标捕捉⑺对象追踪：与捕捉点保持一定关系（水平与垂直），追踪点奇次有效，偶次无效。
重点追踪：TT，TK，F ROM，极轴追踪二、绘制工具条⒈线（略）⒉参照线（XLINE）：制表格以及辅助线等⒊多段线：直线与圆孤（工程图中常用这些）⒋矩形：ID命令⒌多边形：机械图常用正6边形，建筑平面图常用8边形知道两顶点距离用I方式……两边…………C方式⒍圆孤：工程图（机械图）少用圆孤常用画相切圆的方法代替⒎圆：2P、3P、TTR⒏样条曲线：表示：小区平面图中的湖及工程图中的断裂线，部面界线等。
⒐多线：建筑平面中涉及墙中讲第三节本节重点：点中心图型形的画法及相切、编辑工具条图纸：白图——底图——蓝图一、点中心型图形1、绘法：确定并绘出重要的布局线（点划线与尺寸线）——绘已知线——连未知线——修剪与清理（对复杂物体修剪利用沿所要的左右修剪）此类图形的绘制有很多的技巧性。
2、涉及相切：直线与圆（直线与单圆单点；直线与双圆上切点TAN强行捕捉切点）圆与圆：8个相切圆圆与直线3、夹点的使用（物体的关键点）二、编辑工具1、陈列：二种方式2、移动；注意基点的选择3、复制；注意多重复制4、偏移：与复制有区别T5、旋转：注意基点(R)6、拉伸：要选物体拉伸部位常用CP的选法7、拉长与延伸可用夹点的编辑进行取代。
三种右击菜单（不选、选择、命令）三、标准工程图的内容：（图纸元素）1、图幅：图纸的大小2、标题与标题栏外边框3、图形：图形中最重要的4、注释与标注；图纸中是主要的5、注释文字：如技术要求等。
6、图层一、对称型图形1、其图形的绘法：按边框图形的绘制方法绘制一半镜像填充2、由此涉及的工具⑴镜像：镜像线的不同，以及文字镜像（MIRRTEXT）⑵图案填充：机械图中只能用45度斜剖线及ANSI图案，建筑中可用其它的定义图案（不同的物体要赋于不同的材质，修改材质的角度和比例）注意填充时关联与不关联无边界填充时先作边界再填充孤岛检测⑶夹点编辑（关键点，物体主要的点）二、多视图图形（有多个视图的图形）多视图图形的画法时的注意不是一次完成多个视图应优先选择易画的视图学会在别的视图中找尺寸绘图中的计算原则一般情况下，不进行超过两步的计算三、图幅与标题栏1、图幅的种类与格式2、机械图中的标题栏及其中注意事项多线的定义以及建筑平面图一、多线的使用多线的格式比例：常设为1，大等1时放大对正：上对正以外墙边为起点无对则以中心线为起点下对正则以内墙线为起点二、块的知识三、建筑平面图建筑设计中建筑施工图中最基本的图：平面图1、建筑平面图：即为房屋的水平剖视图，假想用水平平面经门窗洞口处将房屋剖开后得到正投影图。
2、绘图步骤设图形界限并切换到建筑图限定义多线格式（即内墙与外墙的多线格式）按边框图形画法绘制外框沿墙体尺寸绘制内墙修改多线交叉格式分解多线并进行修剪预留门的位置定义门、窗块，插入块绘制楼梯及栏榄插入内部设施块3、常用建筑类设施门的边距墙的中边为250MM或200MM，大门宽约为950MM（单门）窗的厚度常为362MM，二开窗长约为1点5米，三开窗约为1点8米图中外墙一般为360MM，内墙为240MM4、复杂建筑平面图绘图绘制墙体标记线（墙轴线）记录处墙体经过的墙线坐标并依次绘制按一般平面图绘图方法绘制四、家装平面图具有明确内部设施的建筑平面图1、细节部分图中部分物品：可在CAD的设计中心文件中找，对块要缩放可用对象属性进行更改。
图中具有内部设施，表示某单无即可，标注尺寸大多为内边标注。
2、绘图步骤前面的步骤同建筑平面图后面的步骤为：插入家俱填充（主要为墙体与地板）转换为位图选择色块润色五、制图步骤确定图幅（并设环境）确定图层绘图形标注注文字与标题栏布局打印1、图层使用图层因为复杂图常是多个人共同完成，同时也便于找印不同部分，也为了看图方便。
一般机械图图层：0层（外轮廓线层；对称线层；不可轮廓线层；填充层；文字层；标注层。
一般建筑图图层：墙体层；中心线层；填充层；内部设施层；门窗层；文字层；标注层；管线层。
图层管理：开/关：不显示可编辑可进入冻结：不……不……不……锁定：可见不可编辑建筑立面图、家具立面图、建筑剖面图以及有关的家具方面的知识文字立面图将物体各个立面按照正投影的方法投影到与之平行的投影面上，所行到正投影图。
一、建筑立面图其图主要表现建筑物的体型和外形，外墙的面层材料，色彩及各种房屋外部设施等。
1、命名：房屋的朝向：东立面，南立面，西立面，北立面。
出入口或房屋外形：正立面，背立面，左侧，右侧立面两端轴线编号：①~②立面绘地平线绘建筑外边框绘其内线条绘门、窗等及编辑3、建筑侧面图（剖面图）的画法与此相似4、整套家装工程图纸明细表：建筑平面图家装平面特景图（各种设施彩图）立面效果图天花板效果图三维立体效果图家装材料明细表：材质，费用家装工程决算单：估算、预算、决算家俱图纸一套二、家具立面图1、盒式家具：（盒状）用直线画外框；绘制门板及扶手等。
2、板式家具：（空形）用矩形框绘木板。
3、家具设计原则：能进门（宽）、能摆进屋（长）、能放进物（高）遵守黄金分割点：（长，宽，高之间）人体工血原则：坐高，摸高（手触及），趴高（桌子趴高）4、家装设计制作基础：常见门窗的尺寸……材料尺寸…………报价…………特性：颜色，反光度，硬度，花纹……施工方法及现场测绘（技工）À高级家装设计人员色彩感觉率（以值代色，大约范围）艺术构图能力空间感（立体模型大概感觉）标注及环境设置及布局一、标注1、标注的构成：尺寸界线，尺寸线，尺寸箭头，文字。
2、标注的标准：尺寸界线距原点2~3MM…………超出尺寸线3~5MM文字和箭头大小一致比例适中3、标注种类线型：只标水平与垂直方向上的线。
对齐：可标倾斜的部分。
半径：有弧度的部分（可用两次半径标注来表直径）角度：可标四种角度。
