10kV配电架空线路避雷措施
10kV配电架空线路避雷措施随着城市的不断发展，电力供应的需求也日益增加。
10kV配电架空线路作为城市电力供应的重要组成部分，承担着电力输送的重要任务。
由于天气变化和环境因素的影响，10kV配电架空线路常常会受到雷击的影响，给电网运行和使用带来了诸多问题。
为了确保配电架空线路的安全和稳定运行，必须采取一系列的避雷措施。
本文将就10kV配电架空线路的避雷措施进行详细的介绍和分析。
1. 线路架设位置的选择在架设10kV配电架空线路时，应尽量避开高树、高建筑物和金属结构物，以减少雷击的概率。
尽量选择空旷的地段进行架设，同时要综合考虑线路与周边环境的距离，减少雷电对线路的影响。
2. 接地装置的设置在10kV配电架空线路的设计过程中，接地装置的设置尤为重要。
接地装置能够有效地将雷电引向地下，从而减少雷击对线路的影响。
接地装置一般选用优质的铜材料，并且要求接地电阻小于4Ω，以确保其良好的接地效果。
3. 避雷针的设置在10kV配电架空线路的最高点和转角处，设置避雷针是一个非常有效的避雷措施。
避雷针能够吸引并释放雷电，从而减少雷击对线路的损害。
在避雷针设置的位置，应加固支架，并保持其与线路的良好连接，以确保其正常工作。
4. 避雷线的设置在10kV配电架空线路的两侧设置避雷线，是另一项有效的避雷措施。
避雷线一般选用导电性能良好的金属材料，如铝合金线。
避雷线的设置能够有效地分散雷电，减轻雷击对线路的影响。
避雷线的设置也能有效地减少线路绝缘子和支架的损坏。
5. 绝缘子的选用绝缘子是10kV配电架空线路中的重要部件，其选用对于线路的避雷效果具有重要的影响。
在设计和选用绝缘子时，应考虑其耐压能力和绝缘性能，并且要求其具有良好的抗雷击性能。
目前，常见的绝缘子材料有玻璃钢、陶瓷等，其中玻璃钢绝缘子具有较好的耐雷击性能，能够有效地降低雷击对线路的影响。
6. 荷载能力的提高10kV配电架空线路在设计和施工过程中，应尽量提高线路的荷载能力，以减少雷击对线路的影响。

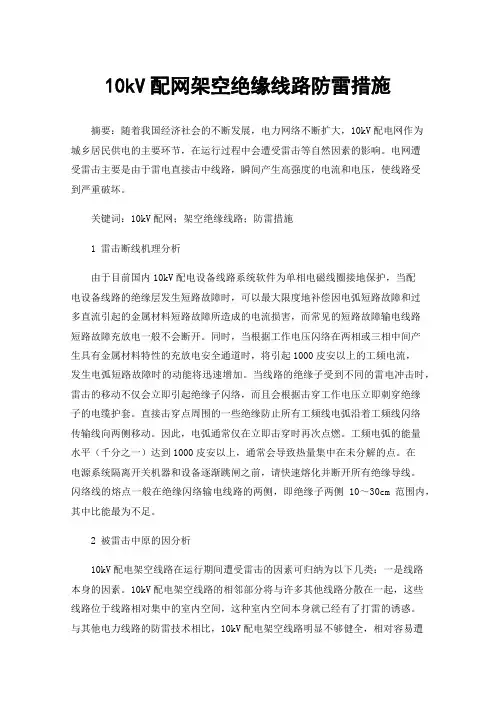

10kV配网架空绝缘线路防雷措施
10kV配网架空绝缘线路防雷措施摘要：随着我国经济社会的不断发展，电力网络不断扩大，10kV配电网作为城乡居民供电的主要环节，在运行过程中会遭受雷击等自然因素的影响。
电网遭受雷击主要是由于雷电直接击中线路，瞬间产生高强度的电流和电压，使线路受到严重破坏。
关键词：10kV配网；架空绝缘线路；防雷措施1 雷击断线机理分析由于目前国内10kV配电设备线路系统软件为单相电磁线圈接地保护，当配电设备线路的绝缘层发生短路故障时，可以最大限度地补偿因电弧短路故障和过多直流引起的金属材料短路故障所造成的电流损害，而常见的短路故障输电线路短路故障充放电一般不会断开。
同时，当根据工作电压闪络在两相或三相中间产生具有金属材料特性的充放电安全通道时，将引起1000皮安以上的工频电流，发生电弧短路故障时的动能将迅速增加。
当线路的绝缘子受到不同的雷电冲击时，雷击的移动不仅会立即引起绝缘子闪络，而且会根据击穿工作电压立即刺穿绝缘子的电缆护套。
直接击穿点周围的一些绝缘防止所有工频线电弧沿着工频线闪络传输线向两侧移动。
因此，电弧通常仅在立即击穿时再次点燃。
工频电弧的能量水平（千分之一）达到1000皮安以上，通常会导致热量集中在未分解的点。
在电源系统隔离开关机器和设备逐渐跳闸之前，请快速熔化并断开所有绝缘导线。
闪络线的熔点一般在绝缘闪络输电线路的两侧，即绝缘子两侧10～30cm范围内，其中比能最为不足。
2 被雷击中原的因分析10kV配电架空线路在运行期间遭受雷击的因素可归纳为以下几类：一是线路本身的因素。
10kV配电架空线路的相邻部分将与许多其他线路分散在一起，这些线路位于线路相对集中的室内空间，这种室内空间本身就已经有了打雷的诱惑。
与其他电力线路的防雷技术相比，10kV配电架空线路明显不够健全，相对容易遭受雷击。
10kV配电架空线路本身的因素属于引起雷击的关键因素，在一定程度上也可以理解为可控因素。
因此，防雷技术必须进一步完善。
10kV配网线路防雷措施
10kV配网线路防雷措施雷云击中杆塔、电力装置等物体时，强大的雷电流流过该物体泻入大地，在该物体上产生很高的电压降称为直击雷过电压。
由于线路的引雷特性，当雷击点与线路的最近距离小于65m时，雷电直击线路概率较大[1]。
雷电直击配电线路可产生远高于线路绝缘水平的过电压，通常会导致设备损坏。
（二）感应雷过电压当雷电击线路附近的大地时，导线上由于电磁感应产生过电压称为感应雷过电压。
配网线路中，感应过电压故障一般占雷击故障的 80% 以上[1]。
根据实测数据，感应过电压峰值一般可达300kV-400kV[2]。
在开阔地区，配电线路遭受直击雷概率增加;附近有高耸建筑物、构筑物或高大树木屏蔽，遭受直击雷的概率大幅下降，遭受感应过电压的概率增大。
二、配网典型雷害（一）雷击跳闸目前10kV线路通常设置了零序保护，雷击线路发生闪络后电弧持续燃烧，线路上采集到零序电流，将导致线路跳闸。
对于同杆架设的多回配电线路，在雷电直击或较高感应过电压的作用下，容易发生多回线路同跳故障。
此外，由于各回路间距离较小，若雷击闪络后工频续流较大，持续的接地电弧将使空气发生热游离和光游离，同样会导致多回短路故障和同时跳闸。
（二）线路故障1.配电线路雷击断线线路使用绝缘导线，雷击造成单相闪络或相间短路时，绝缘击穿最易发生在靠近绝缘子的位置，被击穿的绝缘层呈针孔状，并靠近绝缘子两侧特别是负荷侧。
工频短路电流的电弧弧根受周围绝缘层阻隔，固定在击穿点燃烧，在较短时间内烧断导线。
而当线路采用裸导线时，电弧在电磁力的作用下，高温弧根沿导线表面不断滑移，直至电弧熄灭，不会集中在某一点燃弧，因此不会严重烧伤导线，通常在工频续流烧断导线或损坏绝缘子之前，就会引起断路器动作切断电弧，因此，裸导线的雷击断线故障率明显低于绝缘导线。
由于绝缘导线易断线，宜采取雷击断线保护措施，可采取加强绝缘(如采用柱式绝缘子)、装设架空地线及安装线路避雷器(无间隙、带间隙)等堵塞式防雷措施，或安装防弧金具(剥线型、穿刺型)、放电钳位绝缘子(剥线型、穿刺型)、长闪络路径熄弧装置等疏导式防雷措施。
10kV配电架空线路避雷措施
10kV配电架空线路避雷措施摘要：城乡电网主要为10kV架空配电线路，该线路途径存在着复杂的地理环境，且处于较低的绝缘水平，因雷击造成事故而跳闸的概率较高，在配置架空配电线路时，需实施良好的防雷措施。
依据运行线路的实际配置中，改善防雷配置措施，可对配电线路的雷击跳闸率进行有效控制，避免因雷击影响而对10kV架空配电线路造成损伤，保证日常生活中人们的安全用电。
关键词：10kV架空；配电线路；防雷措施在雷电影响下，配电线路周围有磁场产生，线路上连接的设备出现放电效应，就必然会导致线路损坏。
雷电是客观存在的，无法抗拒，为了避免10kV配电线路运行受到雷电的影响，就要针对10kV配电架空线路雷害事故进行分析并采取有效的防雷，确保10kV配电线路安全稳定运行。
1 雷电的破坏在10kV线路的布设过程中，主要采用架空线的方式。
有一些线路处于郊区或是野外很容易成为雷电袭击的对象。
经过统计，我们发现在配电线路上出现电压超出85%的过电压数量，其中15%的原因都是由于雷电导致的。
1.1 雷电感应。
天空中的带电云层和与大地之间产生的巨大静电场。
在雷击作用下出现大范围的电力释放，当正负电荷与附近地面中的导体、电力线路以及金属设备相接时，就会产生束缚电荷。
由于无法快速疏散电荷而形成了感应过电压。
尤其是当雷击放电与输电线路相交时这种感应器过电压的数值可达到数百千伏，瞬间导致整个电力网络中的线路由于电流和电压过大出现绝缘闪络的现象，进而影响到整条线路上的所有连接的电气设备受到破坏。
1.2 直接雷击。
当雷电直接击打在架空电线路或是与建筑物接触时，强大的雷电所造成的电波会沿着输电线路直接进到建筑内部。
同时高电位以及闪络放电的原因造成室内电气设备的损坏。
雷电生成的电流值和电压数值非常高，低则几万伏瞬间电压值可达到几百万伏。
而且它出现的时间非常短暂，短时间所释放出的巨大能量从功率角度来看具有强大的破坏力。
2 10kV架空配电线路防雷措施雷击事故主要是影响10KV架空配电线路供电可靠性的主要因素。
10kV配电架空线路避雷措施
10kV配电架空线路避雷措施
在配电系统中，避雷是一项关键的工作，它主要是保护人员和设备的安全。
10kV配电架空线路避雷措施包括以下几项：
一、合理选择架空线路降低雷击概率
首先需要通过地形地貌的分析，选用较为平坦且无高地、凸起、突起的地方作为线路
安装的地点。
在选择实施架空线路方案时，应注意考虑费用和技术问题，选择较为合理的
设计和设备方案。
二、选用优良的电介质材料
线路各部位、绝缘子、接头、支架等所使用的电介质材料的性能良好，能够发挥较好
的绝缘效果，其绝缘等级应该与运行电压相适应，并经过正式的质量检验和考核后方可使用，该项工作要得到厂家、施工方和监理部门的高度重视。
三、合理安装避雷针及防雷接地装置
避雷针的安装应考虑到其与线路的距离、数量要求等因素，设置避雷针的高低方向与
线路的角度应符合电气设计的要求。
防雷接地装置的设计和安装应该符合相关的标准规定，能够起到防止雷电冲击损坏电气设备和线路，保护人员安全的作用。
四、定期检查维护设备
必须定期对配电架空线路进行检查和维护，检查地方应包括避雷针、防雷接地装置、
绝缘子、线路等，以确保所有设备的正常运行。
10kV配电架空线路避雷措施
10kV配电架空线路避雷措施10kV配电架空线路是一种常见的电力配电系统，因其电压高，对于防雷措施更为重要。
以下是关于10kV配电架空线路的避雷措施的一些介绍。
第一，线路杆塔设计：为了增加线路的避雷性能，在线路杆塔的设计中需要考虑使用防雷装置，如避雷针和避雷带，来分散雷击的电流，并将其引导到地下。
需要合理设置线路的杆塔间距和高度，以减少雷区的影响。
第二，线路导线选择：在10kV配电架空线路的设计中，需要选择合适的导线材料和截面，以增加其耐雷性能。
通常使用的导线材料包括铝合金和镀锌钢丝，它们具有良好的耐腐蚀性和导电性能，能够有效减少雷击的损害。
接地系统设计：良好的接地系统是防止雷击危害的重要手段。
在线路杆塔和接地电极之间设置接地装置，可以将雷电引入接地系统，保护线路设备和人员的安全。
在线路的设计中还需要考虑接地电阻的大小，以确保接地系统的有效性。
第四，防雷设备维护：对于10kV配电架空线路的防雷设备需要定期进行检测和维护，以确保其正常运行和有效性。
包括检查避雷针和避雷带的完好性，清理导线表面的积灰和氧化物等，以保证其良好的导电性能和防雷性能。
第五，雷电监测系统：在10kV配电架空线路周围安装雷电监测设备，可以及时发现雷电活动的存在，提前采取措施保护线路系统。
雷电监测系统通常包括雷电探测器和报警设备，通过对雷电信号的监测和分析，可以及时发布预警信息，提醒相关部门和人员采取防护措施。
针对10kV配电架空线路的避雷措施包括杆塔设计、导线选择、接地系统设计、防雷设备的维护以及雷电监测系统的安装。
通过合理的设计和有效的管理，可以降低雷击对线路设备和人员安全的危害。

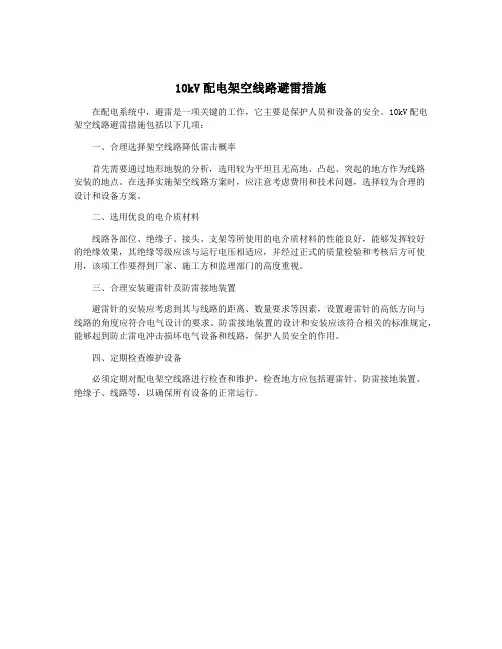

10kV配电架空线路避雷措施.docx
10kV配电架空线路避雷措施.docx
（一）、敷设雷电接地线
在10kV配电架空线上安装雷电接地线, 雷电接地线的设置从标准的地线室准则中可以看出，每300m设置1条雷电接地线，每条雷电接地线取得满足当地总接地电阻要求(less than 10Ω)。
每块晶闸管或隔离开关母线距离，安放附近应设置一条雷电接地线，也就是在高压架空线附近每1000m就要设置一条接地线。
无论是在RL/SL还是在自然环境中受接地资格安放应当满足：自然条件，机械条件，电气条件，防雷安全相关设施。
（二）、架空线布置
当架空线的起点或下沿选用的是单根桥架空线时，下线每1000m应设置一个拉线或拉绳子拉绳，每条架空线应有2条附加的拉线或拉绳子拉绳。
在高压架空线的上线段可以采用游离架空线布置。
假设高压架空线的上线段绕架安放。
每200m应设置一个绕架，如果有其他不能满足2m/s弯曲半径要求的情况，则每100m设置一个绕架。
绕架安装方位可以满足各路段的强度和曲率要求。
（三）、横断线的防雷措施
在任意横断线处，应大量采用6~10mm^2的接地导线，并设置合理的接地电阻，以保证雷电保护效能。
针对较大电气距离横断线处，建议安装漏电开关，同时设置合理的配电屏障设备，分段断开联接。
（四）、金具
金具也是防雷的一部分，一般应选用SPCC（热浸镀锌钢板）金具，并配有绝缘子，避免高压架空线出现端部接地或短路的情况，影响架空线的正常运行。
（五）、电力设备
架空线的防雷, 同时应重视动环路设备的防雷故障，动环路设备安全投入使用前，要进行严格的局部接地测试，以及网络电气间隙测试。
采用验电仪进行联动检测，确保动环路绝缘性和动环路路由的准确性。
