项目一 任务一 离合器踏板位置的检查与调整
底盘项目一
❖ 离合器分离过程中，为消除离合器自由间隙和分离机构、 操纵机构零件的弹性变形所需要踩下的踏板行程称为离合 器踏板自由行程。
（三）膜片弹簧离合器 ❖1．结构
膜片弹簧离合器的结构
优点：结构简单；成本低；寿命长；可靠性高； 缺点：关节点多，摩擦损失大，不适合远距离操纵，受车
身或车架的变形影响。
1-分离叉 2-平衡轴 3-踏板、平衡轴连接杆 4-连接杆 5-挂接架 6偏心弹簧 7-支架和缓冲器 8-踏板 9-分离杆 10-复位弹簧
知识目标：
1、了解离合器的基本结构及工作原理； 2、掌握膜片弹簧离合器的结构及工作原理； 3、掌握离合器操纵机构的结构及工作原理； 4、了解变速器的功用及类型； 5、掌握变速器的结构及工作原理； 6、掌握同步器的结构及工作原理； 7、了解变速器操纵机构的结构及工作原理； 8、了解万向传动装置的功用、组成及典型应用； 9、掌握常用万向节的结构及原理； 10、了解传动轴和中间支承的结构； 11、了解驱动桥的组成、功用及分类； 12、掌握主减速器、差速器的结构及工作原理； 13、了解半轴及桥壳的结构。
❖ （3）电磁离合器：指利用磁 力传动的离合器 。
3．对离合器的要求
❖ （1）具有合适的储备能力，既能保证可靠地传递发动机 的最大转矩又能防止传动系过载。
❖ （2）接合时应平顺柔和，以保证汽车平稳起步，减少冲 击。
❖ （3）分离时应迅速彻底，以保证变速器换档平顺和发动 机起动顺利。
❖ （4）具有良好的通风散热能力，防止离合器温度过高。 ❖ （5）旋转部分的平衡性好，且从动部分的转动惯量小。 ❖ （6）操纵轻便，以减轻驾驶员的疲劳。
离合器踏板自由行程的调整方法
离合器踏板自由行程的调整方法
离合器踏板自由行程是指踩下离合器踏板后，离合器分离前踏板的行程。
如果自由行程太大或太小，都会影响离合器的工作效率和驾驶体验。
因此，需要及时调整离合器踏板自由行程。
调整离合器踏板自由行程的方法如下：
1. 调整离合器踏板螺丝的位置：首先需要找到离合器踏板下面的螺丝，调整螺丝的位置可以改变离合器踏板自由行程的大小。
通常情况下，螺丝向上调整可以减小自由行程，螺丝向下调整可以增大自由行程。
2. 调整离合器主缸的活塞长度：离合器主缸是连接离合器踏板和离合器从缸的组件，通过调整主缸的活塞长度，也可以改变离合器踏板自由行程的大小。
3. 调整离合器从缸的距离：离合器从缸是离合器系统的重要组成部分，通过调整从缸的距离，也可以改变离合器踏板自由行程的大小。
调整方法是松开从缸的螺丝，将从缸向内或向外移动，直到达到所需的自由行程为止。
调整离合器踏板自由行程需要注意以下几点：
1. 调整前需要检查离合器系统的其他部件是否正常，如离合器片、离合器主缸、从缸等。
2. 在调整时需要小心谨慎，防止对离合器系统造成不必要的损坏。
3. 在调整后需要进行试车，在行驶过程中检查离合器的工作效
果和踏板自由行程是否满足要求。
总之，调整离合器踏板自由行程是保证离合器系统正常工作的重要步骤，需要技术过硬的专业人员进行。
如果不熟悉操作，建议咨询专业的汽车维修工程师。
离合器的调整方法
离合器的调整方法1. 离合器的作用和原理离合器是汽车传动系统中的重要组成部分，它起到连接发动机和变速器的作用。
离合器的主要功能是在发动机运转时将发动机的动力传递给变速器，同时在换挡时实现发动机与变速器之间的分离。
离合器由压盘、摩擦片、分离轴承等组成。
当驾驶员踩下离合踏板时，压盘与飞轮分离，摩擦片与飞轮分离，从而实现发动机与变速器之间的断开连接；当驾驶员松开离合踏板时，压盘与飞轮接触紧密，摩擦片与飞轮接触紧密，从而实现发动机与变速器之间的连结。
2. 确定调整离合器的原因在日常驾驶中，如果出现以下情况，就需要对离合器进行调整：•离合点不明显：即踩下和松开离合踏板时无法明确感受到转矩传递的起点和终点。
•离合失灵：即踩下离合踏板时发动机与变速器之间仍然有转矩传递。
•离合器滑动：即离合器在换挡时出现滑动现象，换挡不顺畅。
3. 调整离合器的步骤步骤一：检查离合器液位首先要检查离合器液位是否正常。
打开引擎盖，找到离合器液体添加口，使用油尺检查液位是否在正常范围内。
如果液位过低，需要添加适量的离合器液体。
步骤二：调整离合点位置1.将车辆停在平坦的地面上，并拉起手刹。
2.启动发动机，踩下离合踏板并将换挡杆放入空档（中立档）。
3.缓慢松开离合踏板，观察发动机转速的变化。
当发动机转速开始下降时，即为离合点位置。
4.如果离合点位置不明显或不准确，可以通过调整分离轴承的位置来进行调整。
具体操作方法是打开变速器底部的盖板，找到分离轴承固定螺栓，松开螺栓后可以调整分离轴承的位置。
步骤三：检查离合器的滑动情况1.将车辆停在平坦的地面上，并拉起手刹。
2.启动发动机，踩下离合踏板并将换挡杆放入一档。
3.缓慢松开离合踏板，观察车辆启动时离合器是否滑动。
如果出现滑动现象，需要进一步调整离合器。
步骤四：调整离合器的自由行程自由行程是指离合踏板在未接触压盘之前能移动的距离。
过大或过小的自由行程都会影响离合器的性能。
1.将车辆停在平坦的地面上，并拉起手刹。
自动离合器调试教程
自动离合器调试教程
1. 介绍
自动离合器是一种重要的汽车传动系统部件，能够实现发动机与变速器之间的连接和分离。
正确的自动离合器调试可以有效提高车辆的性能和平稳性。
本文将介绍自动离合器的调试过程及注意事项，帮助您更好地了解和掌握这一关键部件的调试方法。
2. 调试前准备
在进行自动离合器调试前，需要做好以下准备工作：
•确保车辆已停稳并处于停车状态；
•确认车辆电源已关闭；
•使用安全支撑工具确保车辆处于稳定状态。
3. 自动离合器调试步骤
步骤一：检查离合器液位
1.打开车辆引擎盖；
2.找到离合器油箱，并检查液体是否在最低和最高标记之间。
步骤二：调整离合器螺母
1.使用调整工具，找到离合器螺栓；
2.逆时针旋转螺栓，直到感觉到轻微阻力。
步骤三：测试离合器
1.启动车辆引擎；
2.踩下离合器踏板，感受离合器的反应；
3.逐渐释放离合器踏板，检查离合器的分离和连接情况。
4. 注意事项
•在调试过程中，注意安全，避免发生意外伤害；
•需要有专业技术人员进行检测和调试，确保操作规范；
•谨慎调整离合器螺栓，过紧或过松都会影响离合器性能。
通过本文介绍的自动离合器调试教程，相信您已经对这一关键部件的调试步骤有了更清晰的认识。
在实际操作中，请务必细心谨慎，确保车辆的正常运行和安全性。
祝您的车辆性能更佳，驾驶愉快！。

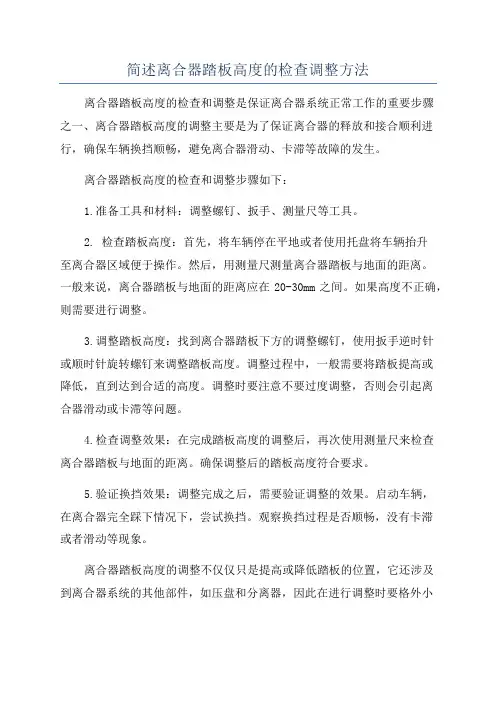

简述离合器踏板高度的检查调整方法
简述离合器踏板高度的检查调整方法
离合器踏板高度的检查和调整是保证离合器系统正常工作的重要步骤
之一、离合器踏板高度的调整主要是为了保证离合器的释放和接合顺利进行，确保车辆换挡顺畅，避免离合器滑动、卡滞等故障的发生。
离合器踏板高度的检查和调整步骤如下：
1.准备工具和材料：调整螺钉、扳手、测量尺等工具。
2. 检查踏板高度：首先，将车辆停在平地或者使用托盘将车辆抬升
至离合器区域便于操作。
然后，用测量尺测量离合器踏板与地面的距离。
一般来说，离合器踏板与地面的距离应在20-30mm之间。
如果高度不正确，则需要进行调整。
3.调整踏板高度：找到离合器踏板下方的调整螺钉，使用扳手逆时针
或顺时针旋转螺钉来调整踏板高度。
调整过程中，一般需要将踏板提高或
降低，直到达到合适的高度。
调整时要注意不要过度调整，否则会引起离
合器滑动或卡滞等问题。
4.检查调整效果：在完成踏板高度的调整后，再次使用测量尺来检查
离合器踏板与地面的距离。
确保调整后的踏板高度符合要求。
5.验证换挡效果：调整完成之后，需要验证调整的效果。
启动车辆，
在离合器完全踩下情况下，尝试换挡。
观察换挡过程是否顺畅，没有卡滞
或者滑动等现象。
离合器踏板高度的调整不仅仅只是提高或降低踏板的位置，它还涉及
到离合器系统的其他部件，如压盘和分离器，因此在进行调整时要格外小
心。
如果不熟悉离合器系统的构造和工作原理，最好请专业技师进行调整，以免产生其他问题。
实训项目一离合器的拆装与调整解析
赤水市中等职业学校专业课程实训教学计划表2016年春季学期2016年3~4月实训项目一离合器的拆装与调整一、教学目标知识目标：1.掌握离合器的总体结构以及其零部件的结构特点。
2.掌握离合器操纵机构的结构和特点。
3.掌握离合器踏板自由行程的概念及其调整的必要性。
技能目标：1.具备离合器总成拆装的技能。
2.掌握离合器踏板自由行程的调整方法。
二、教学准备1.典型车型的离合器总成装置。
2.结构完备的离合器操纵机构。
3.拆装专用工具、卡簧钳、一字螺丝刀、常用拆装套筒、直尺等。
（如下图）三、操作步骤及工作要点1.离合器的拆卸（图5~3）（1）离合器总成的拆卸与分解1>.拆下离合器时，首先要拆下变速器。
2>.在离合器盖与飞轮上做装配记号。
3>.以对角拧松并拆下压盘与飞轮的固定螺栓，取下压盘总成、离合器从动盘。
4>.在离合器盖与压盘之间及膜片弹簧之间做对合标记，进行分解。
5>.拆下膜片弹簧装配螺栓，分离压盘及膜片与离合器盖。
（2）分离叉轴的拆卸1>.松开螺栓，拆下驱动臂传动杆7。
2>.拆下分离轴承。
3>.松开螺栓分离轴承3的紧固螺母取下分离轴承导向套和橡胶防尘套、回位弹簧。
4>.用尖嘴钳取出卡簧9和分离轴承3后，分离叉轴即可取出。
2.离合器的装配离合器的装配应大致按拆卸相反顺序进行，但应注意以下几点：（1）离合器盖与压盘及膜片弹簧的对合标记要对齐。
（2）各支点和离合器表面以及分离轴承（轴承和套都是钢制的）在组装时应涂以锂基润滑脂。
（3）离合器从动盘有减振弹簧保持架的一面应朝向压盘方向安装。
（4）安装离合器压盘总成时，需用导向定位器或变速器输入轴进行中心定位，使从动盘与压盘同心，便于安装输入轴。
（5）压盘须与飞轮接触才可拧紧螺栓。
紧固时应按对角线方向逐次拧紧，紧固力矩25N.m。
（6）分离叉轴10两端衬套必须同心。
（7）离合器驱动臂13的安装位置与固定拉索螺母架距离a=200mm正负5mm。
拖拉机几种典型离合器的调整
拖拉机几种典型离合器的调整在拖拉机中，离合器是控制动力传递的关键部件之一。
它可以实现发动机与变速器之间的连接和分离，使拖拉机能够实现换挡、起步、停车等操作。
为了确保离合器的正常工作和延长使用寿命，离合器的调整是非常重要的一个步骤。
本文将介绍几种典型拖拉机离合器的调整方法。
一、常规离合器调整方法1. 调整离合器踏板位置调整离合器踏板位置是最基本的离合器调整方法。
首先需要找到离合器踏板的位置调整螺栓，然后按照拖拉机制造商的要求，逐步调整踏板的位置，使离合器踏板行程合适。
一般情况下，离合器踏板行程在10-15厘米之间比较合适。
2. 调整离合器自由行程离合器自由行程是指离合器踏板踩下一定深度后，离合器总泵的行程。
调整离合器自由行程可以通过调整离合器踏板杠杆上的调整螺栓来实现。
通常情况下，离合器自由行程应该在2-4厘米之间。
摩擦片离合器是一种常见的离合器类型，它主要由摩擦片、压盘和压簧等组成。
以下是摩擦片离合器的调整方法：首先按照上述常规离合器调整方法来调整离合器踏板位置。
2. 调整压簧力通过调整离合器压盘的螺栓来改变压簧的力量。
通常情况下，压簧力在20-30千牛之间比较合适。
调整压簧力的目的是使摩擦片与离合器盘之间的接触压力适度，既要保证传递足够的扭矩，又要避免摩擦片过度磨损。
3. 检查和调整离合器盘间隙离合器盘间隙是指摩擦片与压盘之间的间隙。
间隙过大会导致离合器不灵敏，间隙过小会导致离合器卡滞。
调整离合器盘间隙可以通过调整离合器盘上的调整螺栓来实现。
通常情况下，离合器盘间隙在0.5-1.5毫米之间比较合适。
拖拉机离合器的调整是确保离合器正常工作和延长使用寿命的一个重要步骤。
不同类型的离合器有不同的调整方法，但总体原则是使离合器的行程、自由行程、接触压力和间隙等参数在合适范围内。
为了保证调整的准确性和安全性，最好在专业人员的指导下进行离合器的调整。
1.离合器踏板行程的检查与调整(题库)
1.离合器踏板行程的检查与调整（题库）一、判断题。
1. 离合器安装在发动机与手动变速器之间。
（√）2. 离合器踏板自由行程过大会造成离合器打滑。
（×）3. 液压系统渗漏或有空气会引起离合器打滑。
（√）4. 从动盘摩擦片与飞轮、压盘之间的摩擦系数减小，同等压紧力时产生的摩擦力下降时会引起离合器打滑。
（√）5. 离合器接合时，压紧弹簧的变形量比分离时的变形量大。
（×）6. 离合器扭转减震器中的弹簧，在汽车正常行驶时不受力。
（×）7. 在离合器的全部工作过程中，都不允许从动盘有打滑现象。
（×）8. 离合器的摩擦衬片上粘有油污后，可得到润滑。
（×）9. 离合器踏板的标准高度为143.6~153.6mm。
（√）10. 离合器踏板的自由行程标准值为5.0~15.0mm。
（√）二、单项选择题。
1. 离合器主动部分不包括下列哪项？（C ）A.飞轮；B. 离合器盖；C. 摩擦片；D. 压盘。
2. 离合器从动部分包括（ C ）。
A. 压盘；B. 离合器盖；C. 从动盘；D. 压紧弹簧。
3. 离合器最易磨损的零件为（ B ）A. 分离轴承；B.从动盘；C. 压盘；D. 分离杠杆。
4. 对离合器的主要要求是（A ）Ａ. 接合柔和，分离彻底； B. 接合柔和，分离柔和；C. 接合迅速，分离彻底；D. 以上说法都不正确。
5. 离合器分离不彻底故障原因有（ D ）。
A. 离合器踏板行程故障，液压系统故障；B. 离合器总成故障，分离套与分离轴承故障；C. 从动盘毂与花键轴运动卡滞；D. 以上三项都是。
6. 离合器盖总成结构不包含以下哪个部件（ D ）。
A. 飞轮；B. 压盘；C. 离合器盖；D. 减震器。
7. 膜片弹簧头部磨损的最大深度为（ B ）。
A. 0.4mm；B. 0.5mm；C. 0.6mm；D. 0.7mm。
8. 膜片弹簧头部磨损的最大宽度为（B ）。
A. 5.5mm；B. 6.0mm；C. 6.5mm；D. 7.0mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12
汽车底盘机械维修 出版社 2. 离合器操纵机构的类型 按照分离离合器时所需操纵力的不同,离合器操纵机构分为人力式和助力
式。人力式又可以分为机械式和液压式；助力式的又可以分为气压助力式和 弹簧助力式。人力式操纵机构是以驾驶员作用在踏板上的力作为唯一的操纵 力。助力式操纵机构除了驾驶人的力以外，一般主要以其它形式的力作为操 纵力。
a)膜片弹簧式
b)周布弹簧式
8
图1-1-4 离合器的工作原理
汽车底盘机械维修 出版社
1）分离过程 当驾驶人踩下离合器踏板，分离套筒和分离轴承在分离叉的推动下 ，推动从动盘克服压紧弹簧的力而后移，使离合器处于分离状态，中断 动力传动。 2）结合过程 当驾驶人逐渐抬起离合器踏板，压盘在压紧弹簧的作用下前移逐渐 压紧从动盘，此时从动盘与压盘、飞轮的接触面之间产生摩擦力矩并逐 渐增大，动力由飞轮、压盘传给从动盘经轴输出。在这一过程中，从动 盘及轴转速逐渐提高，直到与主动部分转速相同，主、从动部分完全接 合。
汽车底盘机械维修 出版社 项目一 汽车离合器的检修 1
汽车底盘机械维修 出版社 [项目概述] 离合器是手动变速器车辆的重要组成部分。离合器由于使用时间的增加出现 离合器分离不彻底、打滑、异响、起步发抖等故障现象。如图1-1-1所示。
图1-1-1 汽车离合器
2
汽车底盘机械维修 出版社 任务一 离合器踏板位置的检查与调整
6
汽车底盘机械维修 出版社
二、离合器的总体结构及工作原理 1.离合器的总体结构 离合器的总体结构如图1-1-3所示。压紧装置（膜片弹簧）将从动盘压紧
在飞轮端面上，发动机转矩靠飞轮与从动盘接触面之间的摩擦作用而传递到 变速器输入轴。
图1-1-3 离合器的总体结构
7
汽车底盘机械维修 出版社
2.离合器的工作原理 离合器的工作原理如图1-1-4所示。从动盘通过花键和变速器输入轴相连 ，可以前后运动。在离合器压紧弹簧（膜片弹簧式和周布弹簧式）作用下， 离合器处于接合状态。
【学习目标】 通过本项目的学习，应达到以下学习目标： （1）能够叙述离合器的安装位置与作用； （2）能够叙述离合器的常见类型； （3）能够叙述离合器操纵机构的作用、类型及结构特点； （4）能够理解离合器踏板的自由行程含义； （5）能规范对离合器踏板自由行程进行检测与调整； （6）能规范对液压式离合器操纵机构进行排空。
汽车底盘机械维修 出版社 摩擦离合器是指利用主、从动部分的摩擦作用来传递转矩的离合器,如 图1-1-7所示。
图1-1-7 摩擦离合器
11
汽车底盘机械维修 出版社 四、离合器操纵机构的作用及类型 1. 离合器操纵机构的作用 离合器操纵机构是驾驶员借以使离合器分离、又使之柔和接合的一套机构, 它起始于离合器踏板（图1-1-8）,终止于离合器的分离轴承。
17
汽车底盘机械维修 出版社 （2）离合器工作缸。 如图1-1-13所示为离合器工作缸结构图和实物图。工作缸内装有活塞、皮
碗、推杆等，壳体上还设有放气螺钉。当管路内有空气存在而导致离合器不 能分离时，需要拧出放气螺钉进行放气。工作缸活塞直径略大于主缸活塞直 径，故液压系统具有增力作用，以使操纵轻便。
（1）离合器主缸。 如图1-1-12所示为离合器主缸结构图。主缸壳体上的回油孔、补偿孔通过 进油软管与储液罐相通。主缸内装有活塞，活塞两端装有皮碗，左端中部装 有单向阀，经小孔与活塞右方主缸内腔的油室相通。当离合器踏板处于完全 放松位置时，活塞左端皮碗位于回油孔与补偿孔之间，两孔均与储液罐相通 。
图1-1-12 离合器主缸结构图
3
汽车底盘机械维修 出版社
【任务引入】 一辆手动丰田卡罗拉（1.6L）轿车，行驶了12000km。车主需要你按 照维护标准和要求对离合器踏板位置进行检查与调整。
4
汽车底盘机械维修 出版社
[任务准备] 一、离合器的安装位置及作用 1.离合器的安装位置 离合器是汽车传动系统的重要组成部分,安装在发动机与变速器之间, 如图1-1-2所示。
图1-1-13 离合器工作缸结构图
18
汽车底盘机械维修 出版社 （3）液压式操纵机构工作原理。 ①分离过程。当离合器踏板踩下时，离合器主缸推杆推动主缸活塞， 离合器主缸产生油压，压力油经油管使工作缸的活塞推出，经推杆推动 分离叉，推移分离轴承等使离合器分离。 ②接合过程。离合器踏板放松时，踏板复位弹簧将踏板拉回，离合器 主缸油压消失，各机件复原，从动盘利用其和压盘、飞轮接触面的摩擦 将发动机转矩由输出轴传盘机械维修 出版社
三、离合器的类型 目前常见汽车的离合器有干式摩擦片式离合器和湿式摩擦片式离合器两种类 型，其中，干式摩擦片式离合器多用于配置为手动变速器的汽车，如图1-15所示。而湿式摩擦片式离合器多用于配置为自动变速器的汽车，如图1-1-6 所示。
图1-1-5 干式摩擦片式离合器
图1-1-6 湿式摩擦片式离合器 10
图1-1-10 机械拉索式传动操纵机构
15
汽车底盘机械维修 出版社
3）液压式操纵机构结构 液压式操纵机构主要由离合器踏板、离合器主缸(或称离合器总泵)、离合 器工作缸(或称离合器分泵)、储油罐、分离轴承和分离叉等组成,如图1-1-11 所示。
图1-1-11 液压式操纵机构
16
汽车底盘机械维修 出版社
机械式操纵机构有杆式传动和拉索式传动两种。
13
汽车底盘机械维修 出版社 1）机械杆式传动操纵机构结构 如图1-1-9所示, 机械杆式传动操纵机构主要由踏板、连接杆、分离叉及 复位弹簧等组成。
图1-1-9 机械杆式传动操纵机构
14
汽车底盘机械维修 出版社
2）机械拉索式传动操纵机构结构 如图1-1-10 所示，拉索传动与杠杆传动基本相同，只是杠杆传动中的拉 杆用拉索来代替。机械拉索式传动操纵机构主要由离合器踏板、钢索、分离 叉及复位弹簧等组成。
图1-1-2 离合器的安装位置
5
汽车底盘机械维修 出版社
2.离合器的作用 离合器的作用如下。 （1）传递发动机的扭矩。 （2）在换挡和停车的过程中暂时切断动力传输，保证变速器换挡平顺 。 （3）通过扭转减振系统，减小发动机的振动，降低变速器的噪声。 （4）使发动机与传动系统逐渐接合,保证汽车平稳起步。 （5）限制所传递的转矩,防止传动系统过载。
