电动机正反转控制
在实际生产中
机床工作台需要前进与 后退；
万能铣床的主轴需要正 转与反转； 起重机的吊钩需要上升 与下降； 正转的控制线路能否满 足这些生产机械的控制 要求？为什么？
任务3 三相异步电动机的正反转控制线路 三相异步电动机反转方法 实现电路
1. 三相异步电动机反转方法
QS L1 L2 L3 SB1 KM1 KM1动合辅助触头 闭合,对KM1自锁 KM1动合主触头闭 合,电机正转 KM1动断触头断开 对KM2联锁 U V W FR
KM2 KM1
FU1
FU2 FR
KM2 SB2
KM1 SB3
KM2
M 3~
KM1
KM2
按钮、接触器双重联锁正反转控制线路
QS L1 L2 L3 SB1 松开SB2, SB2动断触头闭合 SB2动合触头断开 电机继续正转运行 KM1 KM2 SB2 FR U V W
按SB3 KM2线圈得电
KM1
KM2 SB2 KM2 FR U V M 3~ W KM1 SB3 KM1 KM2
KM1
KM2
实现电路——接触器联锁正反转控制线路
QS L1 L2 L3 SB1 FU1 FU2 FR
KM2自锁触头 闭合,自锁 KM2主触头闭 合,电机反转 KM2联锁触头 断开 对KM1联锁
FU1
FU2
FR
KM1
KM2
实现电路——接触器联锁正反转控制线路
QS
L1 L2 L3 SB1
FU1
FU2
FR
合上电源开关 QS
KM1
KM2 SB2 KM2 FR U V M 3~ W KM1 KM2 KM1 SB3 KM1 KM2
实现电路——接触器联锁正反转控制线路
QS
L1 L2 L3 SB1 FU1
KM1
KM2
实现电路——接触器联锁正反转控制线路
QS L1 L2 L3 FU1 FU2 FR
按下SB1, KM1线圈失电 KM1自锁触头 断开,解除自锁 KM1主触头断 开,电机停转 KM1联锁触头 闭合，解除联 锁
SB1 KM1 KM2 SB2 KM2 FR U V M 3~ W KM1 SB3 KM1 KM2
若改变电动机转动方向，将接至交流电动 机的三相交流电源进线中任意两相对调， 电动机就可以反转。
2. 实现电路
倒顺开关正反转控制线路 接触器联锁正反转控制线路 按钮、接触器双重联锁正反转控制线路
实现电路——倒顺开关正反转控制线路
倒顺开关，又叫可逆转换开关，利用改变电源 相序来实现电动机手动正反转控制。
实现电路—按钮、接触器双重联锁正反转控制线路
为克服接触器联锁正反转控制电路和按 钮联锁正反转控制电路的不足，在按钮联锁 的基础上，又增加了接触器联锁，就构成按 钮、接触器双重联锁正反转控制电路。
按钮、接触器双重联锁正反转控制线路
QS L1 L2 L3 FU1 FU2 FR
SB1
U ---L1 V ---L2 W---L3
U
V
W
L1---W
L2---V
L3----U
实现电路——接触器联锁正反转控制 线路
熔断器熔断
QS
FU1
FU2
如果KM1 和KM2同 时得电会 怎么样呢
L1 L2 L3
KM1
KM2
KH
主电路电源短路！！
U V
W
实现电路——接触器联锁正反转控制 线路
为防止两个接触器同时得 电，主电路发生短路事故 在控制电路中分别串接一 对对方的辅助常闭触头
FU2
FR
按SB2 KM1线圈得电
KM1
KM2 SB2 KM1 SB3 KM2
KM2
FR U V M 3~ W KM1
KM1
KM2
实现电路——接触器联锁正反转控制线路
QS
L1 L2 L3 FU1
FU2
FR
KM1自锁触头 闭合, 自锁 KM1动合主触 头闭合,电机正 转 KM1联锁触头 断开 对KM2联锁
KM1
KM2 SB2 KM2 FR U V M 3~ W KM1 KM2 SB3 KM1
KM1
KM2
实现电路——接触器联锁正反转控制线路
QS L1 L2 L3 SB1 FU1 FU2 FR
松开SB3 电机继续反转
KM1
KM2 SB2 KM2 FR U V M 3~ W KM1 KM2 SB3 KM1
QS L1 L2 L3 SB1 松开SB1 KM1 KM2 SB2 FR U V W
KM2 KM1
FU1
FU2 FR
KM1 SB3
KM2
M 3~
KM1
KM2
按钮、接触器双重联锁正反转控制线路
QS L1 L2 L3 SB1 或按下SB3, SB3动断触头断开, 对KM1联锁, SB3动合触头闭 合,KM2线圈得电 KM1 KM2 SB2 FR U V W
KM2 KM1
FU1
FU2 FR
KM1 SB3
KM2
M 3~
KM1
KM2
按钮、接触器双重联锁正反转控制线路
QS L1 L2 L3 SB1 KM1 按下SB1,使KM1线 圈失电,各触头复位 FR U V W
KM2 KM1
FU1
FU2 FR
KM2 SB2
KM1 SB3
KM2
M 3~
KM1
KM2
按钮、接触器双重联锁正反转控制线路
FU1
FU2 FR
KM1 SB3
KM2
M 3~
KM1
KM2
按钮、接触器双重联锁正反转控制线路
QS L1 L2 L3 SB1 松开SB3 KM1 KM2 SB2 FR U V W
KM2 KM1
FU1
FU2 FR
KM1 SB3
KM2
M 3~
KM1
KM2
按钮、接触器双重联锁正反转控制线路
QS L1 L2 L3 SB1 按下SB1, KM2线圈失电， 动合辅助触头断 开,解除自锁 动合主触头断开 电机停转 KM1 KM2 SB2 FR U V W
KM1
KM2
实现电路——接触器联锁正反转控制线路
QS L1 L2 L3 SB1 FU1 FU2 FR
松开SB1
KM1
KM2 SB2 KM2 FR U V M 3~ W KM1 SB3 KM1 KM2
KM1
KM2
实现电路——接触器联锁正反转控制线路
QS L1 L2 L3 SB1 FU1 FU2 FR
M 3~
注意事项
电动机处于正转状态时，欲使它反转必须先把 手柄转到“停止”位置，使电动机先停转，然 后再把手柄转到“倒转”控制位置，使电动机 反转。反之易然。 若手柄直接从”顺转”扳到“倒转”位置，因 电源突然反接，会产生很大的反接电流，易使 电动机的定子绕组损坏。 所用控制电器较少；其缺点是操作繁琐，特别 是在频繁转向控制时，操作人员劳动强度较大 ，不方便。且被控制的电动机的容量较小。
KM2 KM1
FU1
FU2 FR
KM1 SB3
KM2
M 3~
KM1
KM2
按钮、接触器双重联锁正反转控制线路
QS L1 L2 L3 SB1 KM2动合辅助触头 闭合,对KM2自锁 KM2动合主触头闭 合,电机反转 KM2动断触头断开 对KM1联锁 KM1 KM2 SB2 FR U V W
KM2 KM1
KM1
KM2
实现电路——接触器联锁正反转控制线路
QS L1 L2 L3 SB1 FU1 FU2 FR
松开SB1
KM1
KM2 SB2 KM2 FR U V M 3~ W KM1 SB3 KM1 KM2
KM1
KM2
接触器联锁正反转控制线路——动画演示
接触器联锁正反转控制线路电路优缺点
电动机从正转变为反转时，必须先 按下停止按钮后，才能按反转启动 按钮，否则由于接触器的联锁作用 ，不能实现反转。因此线路工作安 全可靠，但操作不便。
FU1
FU2 FR
KM1 SB3
KM2
M 3~
KM1
KM2
动画演示
思考题
能否只用按钮联锁实现正反转控制？
KM2 KM1
FU1
F3~
KM1
KM2
按钮、接触器双重联锁正反转控制线路
QS L1 L2 L3 SB1 也可直接按下SB3, SB3动断触头断开, 对KM1联锁,使 KM1线圈失电, SB3动合触头闭 合,KM2线圈得电 KM1 KM2 SB2 FR U V W
KM2 KM1
实现电路——接触器联锁正反转控制线路
利用两个交流接触器交替工作，改变电 源接入电动机的相序来实现电动机正反 转控制。
实现电路——接触器联锁正反转控制 线路
利用交流接触器，改变电源接入电动 机的相序来实现电动机正反转控制。
L1 L2 L3 L1 L2 L3
KM1
KM2
KM1
KM2
U
V
W
L1----U L2----V L3----W
SB1 KM1 KM2 SB2 KM1 SB3 KM2
KM2
FR U V M 3~ W KM1
KM1
KM2
实现电路——接触器联锁正反转控制线路
QS L1 L2 L3 SB1 FU1 FU2 FR
松开SB2 电机继续正转 运行
KM1
KM2 SB2 KM2 FR U V M 3~ W KM1 SB3 KM1 KM2
KM1
KM2
SB2 FR U V W U ---L3 V ---L2 W---L1
KM1 SB3
电动机正反转控制
XXXXX XXXXX
知识点七 电动机正反转控制
制作步骤：
背景知识
1、交流电动机——继电器正反转控制电路——电路原理图
2. 老式辅主电路
（二）控制线路的功能的讲读（项目描述）按下启动按钮SB2，电机正向 投入运行状态，运行过程，按下停止直按钮SB1电机停止运行;按 下启动按钮SB3，电机反向投入状态，运行过程中，按下停止按 钮SB1，电机停止运行。
4、运行并调试程序
将梯形图程序输 入到计算机。
调试运行并记录 调试结果。
下载程序到PCL，并对程序进行调
试运行。观察能否。实现正转，在正转
的情况下能否直接转换成反转;同时按 下正、反转钮会出现什么情况等。
表2 输入点和输出点分配表
2.PCL 按线图 按照图2完成PCL惦的接线。图中输入端的24V电源可以利用PCL提 供的直流电源，也可以根据功率单独提供电源。 若实验PCL的输入端 为继电器输入，也可以用220V交流电源。注意停止按钮采用动断按钮。
3.程序设计
图4为电机正反转控制程序，采用自锁和互锁控制程序。也可以采用SET 和RST指令来实现。 在图2的接线圈中，将两个交流接触器的动端触点分别连接在KM2、KM1 的线圈回路中，形成硬件，互锁从而保证即使在控制程序错误或固PCL受到 噪声的影响而导致Y0、Y1两个输出继电器同时有输出的情况下避免正、反接 触同时带电而造成的主电路短路。
电动机的正反转控制
1.鼠笼式电机的正反转控制(3)--双重联锁 1.鼠笼式电机的正反转控制(3)--双重联锁 鼠笼式电机的正反转控制(3)--
~
机械联锁
SB1 SBF KMF
SBR
FR KMR KMF
KMF
KMR
KMR
电气联锁 机械联锁（复合按钮 机械联锁（复合按钮的常闭触头） ） 电气联锁（ 触头） 电气联锁（接触器的常闭触头） 触头
前进
KMF FR KMR SQB KMF KMR KMR
SQA
SQB
限位开关 后退
~
SB1
SB2 KMF SB3
SQA
限位开关
控制电路
行程控制(2) --自动 自动往复运动 行程控制(2) --自动往复运动
电 机
前进 后退
工作要求： 工作要求：1. 能正向运行也能反向运行 2. 到位后能自动返回
行程控制(2)----自动往复运动控制电路 行程控制(2)----自动往复运动控制电路 (2)----自动往复运动
~
SB1
SBF
KMF
FR
KMR
KMF
SBR KMF KMR
KMR
互锁
互锁)作用 电器联锁(互锁 作用：两个接触器的辅 互锁 作用： 正转时， 助常闭触头互相控制。正转时，SBR不起 正转时 作用；反转时， 不起作用。 作用；反转时，SBF不起作用。从而避免 两接触器同时工作造成主回路短路。 两接触器同时工作造成主回路短路。
正转 反转
该电路必须先停车才能由正转到反转或由 该电路必须先停车才能由正转到反转或由 先停车 反转到正转。 不能同时按下， 反转到正转。SBF和SBR不能同时按下，
否则会造成短路！ 否则会造成短路！
电机的正反转控制线路图解
电机的正反转控制线路图解
实现方法：对调沟通电动机的任意两相电源相序。
a接触器互锁正/反转掌握电路
b按钮和接触器双重互锁掌握电路
1、接触器互锁正/反转掌握电路
问题：KMl、KM2同时闭合，造成相间短路。
电气互锁：利用接触器（继电器）的常闭触点串接在对方线圈回路中而形成的相互制约的掌握。
（工作牢靠）
结论：在掌握中，凡具有相反动作的均需电气互锁。
2、按钮和接触器双重互锁掌握电路
工作过程：1）SB1↓—→ KM1+ —→ 正转
2）SB2↓—→KM1— KM2+ —→ 反转
3）SB1↓—→KM2— KM1+ —→ 正转
4）SB3↓—→ 停
机械互锁：利用复合按钮的常闭触点串接在对方线圈回路中而形成的相互制约的掌握。
（操作便利）
3、仅有按钮互锁掌握电路
存在问题：若消失熔焊或衔铁卡在吸合状态的故障时，虽然线圈已失电但是其主触点无法断开。
此时另一接触器一旦得电动作，主电路就会发生短路。
解决：为保证工作的牢靠和操作的便利可采纳按钮和接触器双重互锁。
此时若消失上述故障现象，则接触器的互锁常闭触点必定将另一接触器的掌握电路切断，避开另一接触器线圈得电。
结论：复合按钮不能代替联锁触点的作用。
4、主令掌握器掌握的正反转掌握线路。
电动机正反转控制

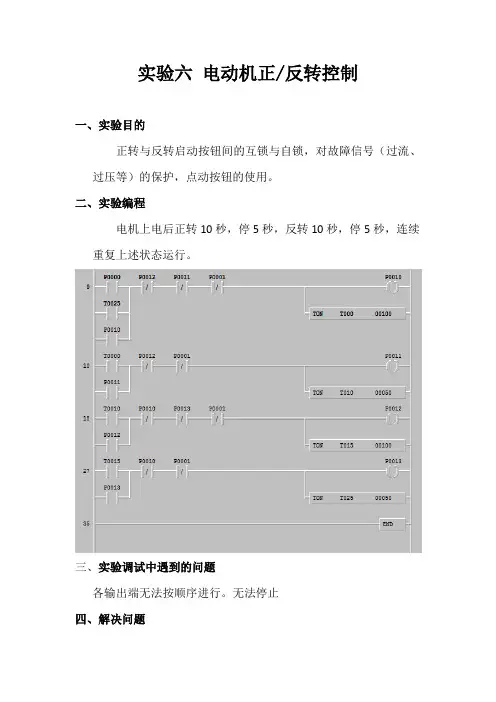

实验六电动机正/反转控制
一、实验目的
正转与反转启动按钮间的互锁与自锁，对故障信号（过流、过压等）的保护，点动按钮的使用。
二、实验编程
电机上电后正转10秒，停5秒，反转10秒，停5秒，连续重复上述状态运行。
三、实验调试中遇到的问题
各输出端无法按顺序进行。
无法停止
四、解决问题
更改编程方案，增加互锁的常闭开关。
增加总控制停止的开关P01。
使程序达到预期功能。
五、实验结论
P00启动开关，P01停止开关；P10正传输出，P11暂停输出，P12反转输出，P13暂停输出；T00、T10、T15、T25开启延时定时器。
设置T00为十秒，T10为五秒，T15为十秒，T25为五秒。
当接通P00时，P10输出，T00计时，自保持P10接通，十秒后，T00开启。
常开接点T00接通，P11给电，互锁常闭P11断开，输出P10断开，自保持P11接通，T10给电，五秒后，T10开启。
常开接点T10接通，P12给电，互锁常闭接点P11断开，输出P11停止，自保持常开接点P12接通，T15给电，十秒后，T15开启。
常开接点T15接通，P13给电，互锁常闭P13断开，输出P12停止。
自保持P13接通，T25给电，五秒后，T25开启。
常开接点T25接通，P10给电，互锁常闭接点P10断开，输出P13停止，自保持常开接点P10接通。
P01接通时，电动机停止工作。

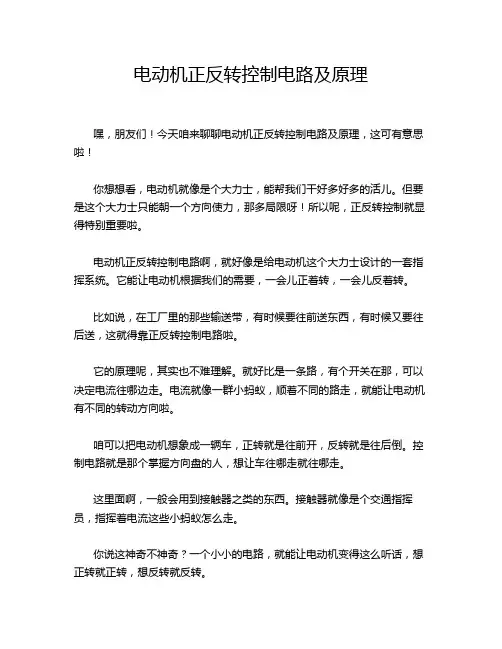

电动机正反转控制电路及原理
电动机正反转控制电路及原理嘿，朋友们！今天咱来聊聊电动机正反转控制电路及原理，这可有意思啦！你想想看，电动机就像是个大力士，能帮我们干好多好多的活儿。
但要是这个大力士只能朝一个方向使力，那多局限呀！所以呢，正反转控制就显得特别重要啦。
电动机正反转控制电路啊，就好像是给电动机这个大力士设计的一套指挥系统。
它能让电动机根据我们的需要，一会儿正着转，一会儿反着转。
比如说，在工厂里的那些输送带，有时候要往前送东西，有时候又要往后送，这就得靠正反转控制电路啦。
它的原理呢，其实也不难理解。
就好比是一条路，有个开关在那，可以决定电流往哪边走。
电流就像一群小蚂蚁，顺着不同的路走，就能让电动机有不同的转动方向啦。
咱可以把电动机想象成一辆车，正转就是往前开，反转就是往后倒。
控制电路就是那个掌握方向盘的人，想让车往哪走就往哪走。
这里面啊，一般会用到接触器之类的东西。
接触器就像是个交通指挥员，指挥着电流这些小蚂蚁怎么走。
你说这神奇不神奇？一个小小的电路，就能让电动机变得这么听话，想正转就正转，想反转就反转。
咱平常生活中也有很多用到电动机正反转的地方呢。
像家里的洗衣机，不就是一会儿正转洗衣服，一会儿反转甩干嘛。
还有啊，那些自动门，也是靠这个原理来控制开关的呢。
想象一下，如果没有这个正反转控制电路，那得有多不方便呀。
好多机器都没法好好工作啦。
所以说呀，这个电动机正反转控制电路可真是个了不起的发明！它让我们的生活变得更加方便、高效。
总之呢，电动机正反转控制电路虽然看起来有点复杂，但只要我们用心去理解，就会发现它其实也没那么难。
而且它的用处可太大啦，在我们的生活和工作中到处都能看到它的身影。
大家可别小瞧了它哟！。
电动机正反转控制原理

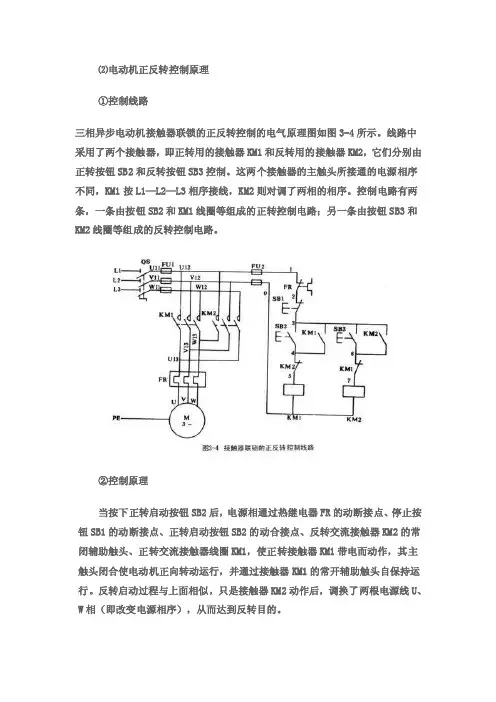

⑵电动机正反转控制原理①控制线路三相异步电动机接触器联锁的正反转控制的电气原理图如图3-4所示。
线路中采用了两个接触器，即正转用的接触器KM1和反转用的接触器KM2，它们分别由正转按钮SB2和反转按钮SB3控制。
这两个接触器的主触头所接通的电源相序不同，KM1按L1—L2—L3相序接线，KM2则对调了两相的相序。
控制电路有两条，一条由按钮SB2和KM1线圈等组成的正转控制电路；另一条由按钮SB3和KM2线圈等组成的反转控制电路。
②控制原理当按下正转启动按钮SB2后，电源相通过热继电器FR的动断接点、停止按钮SB1的动断接点、正转启动按钮SB2的动合接点、反转交流接触器KM2的常闭辅助触头、正转交流接触器线圈KM1，使正转接触器KM1带电而动作，其主触头闭合使电动机正向转动运行，并通过接触器KM1的常开辅助触头自保持运行。
反转启动过程与上面相似，只是接触器KM2动作后，调换了两根电源线U、W相（即改变电源相序），从而达到反转目的。
③互锁原理接触器KM1和KM2的主触头决不允许同时闭合，否则造成两相电源短路事故。
为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。
当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。
同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
这种在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。
实现联锁作用的常闭触头称为联锁触头（或互锁触头）。
企业安全生产费用提取和使用管理办法（全文）关于印发《企业安全生产费用提取和使用管理办法》的通知财企〔2012〕16号各省、自治区、直辖市、计划单列市财政厅（局）、安全生产监督管理局，新疆生产建设兵团财务局、安全生产监督管理局，有关中央管理企业：为了建立企业安全生产投入长效机制，加强安全生产费用管理，保障企业安全生产资金投入，维护企业、职工以及社会公共利益，根据《中华人民共和国安全生产法》等有关法律法规和国务院有关决定，财政部、国家安全生产监督管理总局联合制定了《企业安全生产费用提取和使用管理办法》。
电动机正反转控制电路工作原理
电动机正反转控制电路工作原理一、引言电动机是现代工业中使用最广泛的一种电力驱动设备，其正反转控制是电机运行的基础，因此，掌握电动机正反转控制电路的工作原理对于工程师来说至关重要。
二、电动机正反转控制原理1. 三相异步电动机原理三相异步电动机是常用的一种电动机类型，其由定子和转子两部分组成。
定子上绕有三组互相位移120度的绕组，分别称为A、B、C相绕组。
当三相交流电通过A、B、C相绕组时，将在定子内产生旋转磁场。
转子上也有若干个绕组，在旋转磁场作用下，产生感应电动势，并在磁场作用下形成旋转力矩运行。
2. 交流接触器原理交流接触器是一种常用于交流回路中的开关装置。
其由线圈和触点两部分构成。
当线圈通电时，在铁芯内产生磁场，使得触点闭合；断开线圈通电后，铁芯失去磁性，触点自动断开。
3. 正反转控制原理为了实现电动机正反转控制，需要采用交流接触器和切换器。
当切换器处于正转位置时，交流接触器K1、K2、K3闭合，三相电源通过K1、K2、K3进入电动机A、B、C相绕组，形成旋转磁场，使电动机正转；当切换器处于反转位置时，交流接触器K4、K5、K6闭合，三相电源通过K4、K5、K6进入电动机C、B、A相绕组，形成反向旋转磁场，使电动机反转。
三、电动机正反转控制电路1. 正向控制电路正向控制电路由主开关S1和交流接触器组成。
当主开关S1打开时，交流接触器KM1的线圈得到通电，在铁芯内产生磁场使得KM1上的触点闭合。
此时L1和L2之间的回路得以贯通。
同时，在KM1上的另一组触点也闭合，在L3和L4之间形成回路。
这样就实现了正向控制。
2. 反向控制电路反向控制电路由主开关S2和交流接触器组成。
当主开关S2打开时，交流接触器KM2的线圈得到通电，在铁芯内产生磁场使得KM2上的触点闭合。
此时L1和L3之间的回路得以贯通。
同时，在KM2上的另一组触点也闭合，在L2和L4之间形成回路。
这样就实现了反向控制。
3. 正反转切换电路正反转切换电路由切换器S3和交流接触器组成。
项目PLC控制电动机正反转控制概述
关于电器的分类标准和分类原则还有其它方法。在一些分 类过程中有分类交叉和重叠情况，同一种电器可以有不同的 动作来源途径，也可以用于不同的方式。所以在学习电器基 本知识的过程中，不需要将电器过于细化分类，只要求明确 电器的基本属性和大体归类就可以了。随着日后的深入学习 和新电器的不断产生，我们会明白电器的分类不是固定的、 死板的，而是具有强大的灵活性。
1. 按钮的结构
按钮由按钮帽、复位弹簧、桥式触头、支柱连杆及外壳 等组成，有的还设置控制指示灯，其结构如图1-6所示。
2. 按钮的种类
按触点形式可分为常开控制按钮、常闭控制按钮和既有 常开又有常闭的复合按钮。
常开控制按钮（又称动合按钮）——外力未作用时（手 未按下），触点是断开的，外力作用时，触点闭合，但外力 消失后，在复位弹簧作用下自动恢复原来的断开状态。
线圈）、衔铁和铁心等组成，如图1-9所示。吸引线圈的作用是 将电能转换为磁能，产生磁通；衔铁的作用是在电磁吸力作用下 产生机械动能，使铁心闭合，带动执行部分完成控制电路的工作 铁心构成磁路。交流接触器的电磁线圈是将绝缘铜导线绕制在铁 心上制成的，由于铁心中存在涡流和磁滞损耗的关系，除线圈发 热以外，铁心也要发热，要求铁心和线圈之间有间隙，便于铁心 和线圈的良好散热。在制做交流电磁机构过程中，把线圈做成有 骨架的矮胖型，铁心用硅钢片叠成，来减小涡流的发热作用。
常闭控制按钮（又称动断按钮）——外力未作用 时（手未按下），触点是闭合的，外力作用时，触点断 开，但外力消失后，在复位弹簧作用下自动恢复原来的 闭合状态。
复合按钮——按下复合按钮时，所有的触点都 改变状态，即常开触点要闭合，常闭触点要断开。需要 注意的一点是，复式按钮在动作时常开和常闭触点是联 动的，当按钮被按下时，常闭触点先动作，常开触点后 动作；而松开按钮式，常开触点先动作，常闭触点后动 作，也就是说两种触点在改变工作状态时，先后有个时 间差，尽管这个时间差很短，但在分析线路控制过程时 应特别注意。按钮中的复位弹簧保证外力去掉后，按钮 触头恢复自然状态。
电动机正反转控制原理
电动机正反转控制原理电动机是一种将电能转化为机械能的设备，广泛应用于工业生产和日常生活中。
其中，电动机的正反转控制是电动机运行中的基本功能之一。
本文将介绍电动机正反转的控制原理及其实现方法。
一、电动机正反转的基本原理电动机的正反转控制是通过改变电动机的输入电源相序来实现的。
在三相交流电动机中，通过改变三相电源的连接方式，可以使电动机正转或反转。
具体来说，当电源的A、B、C三相连接顺序为ABC时，电动机正转；当连接顺序为ACB时，电动机反转。
二、电动机正反转的实现方法在实际应用中，电动机正反转的控制可以采用多种方法，下面将介绍两种常用的控制方法。
1. 交流接触器控制方法交流接触器是一种常用的电动机控制元件，可以用来实现电动机的正反转控制。
其基本原理是通过控制接触器的线圈通断来改变电动机输入电源的相序，从而实现电动机的正反转。
具体实现步骤如下：1）根据电动机的正反转要求，设置接触器的线圈控制电路。
2）通过控制线圈的通断，使接触器的触点切换连接顺序，进而改变电动机的输入电源相序。
3）通过控制接触器的供电方式，实现电动机的正反转控制。
2. 可编程逻辑控制器（PLC）控制方法PLC是一种常用的工业自动化控制设备，可以用来实现电动机的正反转控制。
其基本原理是通过编程控制PLC的输出信号，改变电动机输入电源的相序，从而实现电动机的正反转。
具体实现步骤如下：1）编写PLC的控制程序，设置输入和输出信号的逻辑关系。
2）通过编程控制PLC的输出信号，改变电动机输入电源的相序。
3）根据电动机的正反转要求，设置PLC的输入信号，实现电动机的正反转控制。
三、电动机正反转控制的应用领域电动机正反转控制广泛应用于各个领域，下面将介绍几个常见的应用场景。
1. 工业生产线在工业生产线中，电动机正反转控制常用于控制输送带的运行方向。
通过控制电动机的正反转，可以调整产品在生产线上的运行方向，实现工件的输送和方向调整。
2. 交通运输在交通运输领域，电动机正反转控制常用于控制电动车辆的行驶方向。
电动机正反转控制原理
电动机正反转控制原理电动机正反转控制是指通过控制电动机的工作方式，使其实现正转和反转两种运动状态。
电动机正反转的控制原理是通过改变电动机的电源极性或者改变相序来实现的。
下面将详细介绍电动机正反转控制的原理。
首先，我们需要明确电动机的结构。
电动机通常由定子和转子两部分组成。
定子上绕有电线圈，电线圈中通以电流产生磁场。
而转子则是在磁场作用下产生转动力。
电动机正反转控制就是通过改变定子电流方向或者改变定子磁场方向来实现的。
一种常用的电动机正反转控制方法是通过改变电源极性来实现。
对于直流电机，可以通过改变接入电源的正负极来实现电动机的正反转。
当电源的正负极接入电机的两端时，电动机会正转；当电源的正负极反接时，电动机会反转。
这是一种简单有效的电动机正反转控制方法，适用于一些简单的应用场合。
另一种常用的电动机正反转控制方法是采用三相交流电机的顺序反转。
三相交流电机的正反转控制，一般是通过改变其输入端的三相电源的相序来实现。
在三相交流电机中，改变任意两相的接线位置，就可以改变电机的转向。
这种控制方法适用于大功率的交流电机，常见于工业生产中。
除了以上介绍的两种方法，还有一些其他电动机正反转控制的方法。
比如，通过改变电动机的转子绕组的连接方式、通过增加一种特殊的正反转控制装置等等。
这些方法各有优劣，应根据具体的应用场合和要求来选择适合的电动机正反转控制方法。
总的来说，电动机正反转控制的原理是通过改变电动机的磁场方向或者电源极性来实现的。
在实际应用中，我们需要根据不同类型的电动机、不同的应用场合和不同的控制要求来选择合适的控制方法。
同时，为了确保电动机的正常工作和延长电动机的使用寿命，我们还需在控制电动机正反转的过程中注意保护电动机，避免因控制不当而造成损坏。
因此，在设计和应用电动机正反转控制系统时，需要充分考虑各种因素，合理选择控制方法和控制参数。
总之，电动机正反转控制是电机控制领域的基础知识之一，了解电动机正反转控制的原理对于电机控制工程师和相关行业的从业人员来说是非常重要的。
