三极管的封装和引脚识别
使用数字万用表判断三极管管脚教程
使用数字万用表判断三极管管脚教程使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B极）。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP 管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN表来说则是红表笔（连表内电池正极）连在基极上。
从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
9014,9013,8050三极管引脚图与管脚识别方法
s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP 型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K 挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

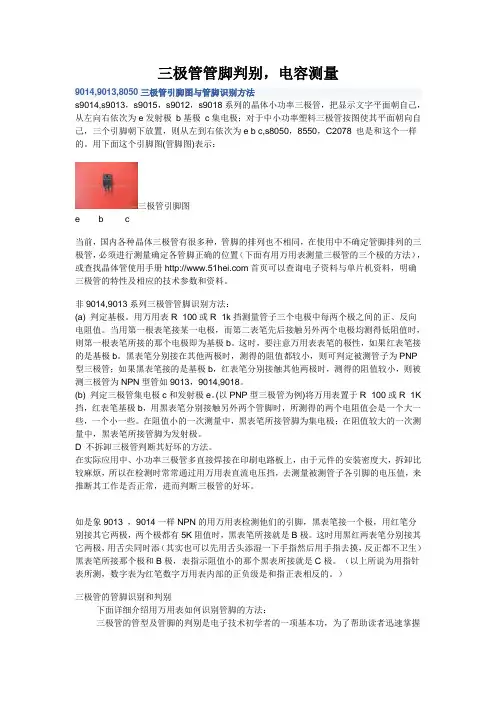

三极管管脚判别
三极管管脚判别，电容测量9014,9013,8050三极管引脚图与管脚识别方法s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册首页可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP 型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K 挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
三极管基础知识
三极管基础知识1.三极管的封装形式和管脚识别方法一：常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，如图对于小功率金属封装三极管，按图示底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c。
方法二：测判三极管的口诀四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。
”释吧。
一、三颠倒，找基极二、 PN结，定管型（NPN還是PNP）三、顺箭头，偏转大(1) 对于NPN型三极管，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大（電阻小），此时电流的流向一定是：黑表笔→c极→b极→e极f9.8→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
(2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c 极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。
四、测不出，动嘴巴:是一步，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。
具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，偏转大”的判别方法即可区分开集电极c与发射极e。
其中人体起到直流偏置电阻的作用，目的是使效果更加明显。
2.晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。
三极管的结构内容
三极管是一种重要的电子器件，广泛应用于各个领域。
它由三个不同类型的半导体材料构成，具有复杂的结构和精密的工艺。
本文将介绍三极管的结构内容，并从外观、材料和工作原理等方面进行详细解析。
一、外观结构三极管是一种小型的电子元件，通常呈现出长方形或圆柱形的外形。
其外部通常包括引脚、封装和标识等组成部分。
1. 引脚：三极管通常具有三个引脚，分别称为发射极（Emitter）、基极（Base）和集电极（Collector）。
这三个引脚通过金属触点与内部半导体材料相连。
2. 封装：为了保护内部结构并便于安装和连接，三极管通常采用封装材料进行包裹。
常见的封装材料有塑料、金属等，不同封装类型也有不同的命名规则，如TO-92、SOT-23等。
3. 标识：为了方便识别不同型号的三极管，通常在外部封装上刻有相关的标识信息，如型号、制造商标志等。
二、材料构成三极管的内部结构由不同类型的半导体材料构成，主要包括P 型半导体和N型半导体。
这两种材料通过特定的工艺进行堆叠和连接，形成了三极管的特殊结构。
1. P型半导体：P型半导体是一种具有正电荷载流子（空穴）的材料。
它通常由硼（B）或铝（Al）等元素掺杂到硅（Si）或锗（Ge）等材料中形成。
P型半导体的特点是电子浓度较低，空穴浓度较高。
2. N型半导体：N型半导体是一种具有负电荷载流子（自由电子）的材料。
它通常由磷（P）、砷（As）或锑（Sb）等元素掺杂到硅或锗等材料中形成。
N型半导体的特点是电子浓度较高，空穴浓度较低。
三、工作原理三极管的工作原理基于PN结和二极管的特性。
它可以分为放大作用和开关作用两种模式。
1. 放大作用：当三极管处于放大作用模式时，基极与发射极之间的电压（VBE）大于正向阈值电压（通常为0.6-0.7V），将引起基区的P型半导体和N型半导体之间的势垒被透过。
此时，集电极与发射极之间的电压（VCE）处于正向偏置状态，使得电流从集电极流向发射极。
而基极电流（IB）的微小变化可以引起集电极电流（IC）的较大变化，实现对输入信号的放大。
三极管的检测及其管脚的判别讲解学习
三极管的检测及其管脚的判别使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN 管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B极）。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN表来说则是红表笔（连表内电池正极）连在基极上。
从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E 极。
如何认识三极管的引脚
先假定三极管属于NPN型的，找出三极管的B极，若无法成功时，再假定三极管是属于PNP型的，找出其基极（Base），若仍不成功时，则认定此三极管非双极性型（Bipolar）或是该三极管已经损坏。
使用CE判断方式一，找出C和E极的位置。
上述步骤是很重要的，因为我们要先判断数字电表的测试棒上，哪一端是输出正电压，那一端输出负电压，测试时我们把红色测试棒接到电表标示（＋）的地方，黑色测试棒接到标示COM，即（－）的地方，试验后结果是数字电表的红色测试棒才是真正产生正电压的地方，此点请牢记在心。
如果我们找到一枚已标标示BCE引脚的NPN三极管，此时，我们将红色测试棒端摆在B极上，电表仍切换二极管测试挡位上，用黑色棒接触C和E极，此时应该可以量到约0.7V的顺向电压，表示三极管是处于顺向偏压状态；反之，当黑色测试棒放在B极上，用红色测试棒接触C和E极，应该测不到任何电压值才对，否则我们就应判定该三极管损坏了。
PNP型三极管测量时，同样方法先确定B极是哪一引脚，然后把测试棒接在CE极上，找出两种接法中那种接法电阻值比较小，此时红色测试棒这一端就是C极。这个方法是由多次测试经验所得到的，顺手的话，可以在15～20s内判断出三极管的CBE引脚来，不过如果判断过程中您怀疑的话，请再用第二种方式做double check，以免发生错误。
第二个判定CE极的方式为外加电阻辅出C极和E极来，测量时请把电表切换到欧姆挡，请看图4和图5的测量法，这是视三极管是否有放大效果而找出CE极的正确位置。图中的R电阻范围由100kΩ到1MΩ都可，甚至用手指替代都行，即运用拿三极管的左手指同时接触BC极或BE极，操作熟练后判断更快。
以上所谈到的都是理论性的东西，如果想熟练的话，只要到电子元件商店随意买10∼20个三极管，先不看三极管编号，直接测量并判断BCE脚，然后再由编号去查出其确实的引脚，只要经过一次彻底的考验，就可以终身享用，何乐而不为呢？
三极管引脚与管型的判别
三极管引脚与管型的判别————————————————————————————————作者：————————————————————————————————日期：三极管引脚与管型的判别在电子维修中，判别三极管的管型及管脚是一项基本功，凭借多年的经验总结出四句口诀：“三颠倒，找基极;PN结，定管型;顺箭头，偏转大;测不准，动嘴巴。
”下面让我来解释一下这些话，希望给大家一个参考!一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。
根据两个PN 结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。
测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k 挡位。
假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。
测试的第一步是判断哪个管脚是基极。
这时，我们任取两个电极，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度;接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。
在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小;剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。
二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。
将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管;若表头指针偏转角度很小，则被测管即为PNP型。
三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e 呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管，穿透电流的测量电路。
根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e 极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三极管的封装及引脚识别
三极管的封装形式是指三极管的外形参数，也就是安装半导体三极管用的外壳。
材料方面，三极管的封装形式主要有金属、陶瓷和塑料形式；结构方面，三极管的封装为TO×××，×××表示三极管的外形；装配方式有通孔插装（通孔式）、表面安装（贴片式）和直接安装；引脚形状有长引线直插、短引线或无引线贴装等。
常用三极管的封装形式有TO－92、TO－126、TO－3、TO－220TO等。
国产晶体管按原部标规定有近30种外形和几十种规格，其外形结构和规格分别用字母和数字表示，如TO－162、TO－92等。
晶体管的外形及尺寸如图1所示。
图1 晶体管的外形及尺寸
1 封装
1.金属封装
（1）B型：B型分为B－1、B－2、…、B－6共6种规格，主要用于1W及1W以下的高频小功率晶体管，其中B－1、B－3型最为常用。
引脚排列：管底面对自己，由管键起，按顺时针方向依次为E、B、C、D（接地极）。
其封装外形如图2（a）所示。
（2）C型：引脚排列与B型相同，主要用于小功率。
其封装外形如图2（b）所示。
（3）D型：外形结构与B型相同。
引脚排列：管底面对自己，等腰三角形的底面朝下，按顺时针方向依次为E、B、C。
其封装外形如图2（c）所示。
（4）E型：引脚排列与D型相同，封装外形如图3（d）所示。
（5）F型：该型分为F－0、F－1～F－4共5种规格，各规格外形相同而尺寸不同，主要用于低频大功率管封装，使用最多的是F－2型封装。
引脚排列：管底面对自己，小等腰三角形的庵面朝下，左为E，右为B，两固定孔为C。
其封装外形如图2（e）所示。
¨
（6）G型：分为G－1～G－6共6种规格，主要用于低频大功率晶体管封装，使用最多的是G－3、G
－4型。
其中G－1、G－2为圆形引出线，G－3～G－6为扁形引出线。
引脚排列：管底面对自己，等腰三角形的底面朝下，按顺时针方向依次为E、B、C。
其封装外形如图2（f）所示。
2.塑料封装
（1）S－1型、S－2型、S－4型：用于封装小功率三极管，其中以S－1型应用最为普遍。
S－1、S－2、S－3型管的封装外形如图2（g）、（h）、（i）所示。
引脚排列：平面朝外，半圆形朝内，引脚朝上时从左到右为E、B、C。
（2）S－5型：主要用于大功率三极管。
引脚排列：平面朝外，半圆形朝内，引脚朝上时从左到右为E、B、C。
S－5型的封装外形如图2（j）所示。
（3）S－6lA、S－6B、S－7、S－8型：主要用于大功率三极管，其中以S－7型最为常用。
S－6A引脚排列：切角面面对自己，引脚朝下，从左到右依次为B、C、E。
它们的引脚排列与外形分别如图5.12（k）、（l）、（m）、（n）所示。
（4）常见进口管的外形封装结构：TO－92与部标S－1相似，TO－92L与部标S－4相似，TO126与S －5相似，TO-202与部标S－7相似。
图2 晶体管的外形及尺寸（续）常见三极管的封装对照图如图3所示。
图3 常见三极管封装对照图常见三极管封装实物图如图4所示。
图4 常见三极管封装实物图
2 引脚
三极管引脚的排列方式具有一定的规律。
对于国产小功率金属封装三极管，底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为E、B、C；有管键的管子，从管键处按顺时针方向依次为E、B、C，其引脚识别图如图5（a）所示。
对于国产中小功率塑封三极管，使其平面朝外，半圆形朝内，三个引脚朝上放置，则从左到右依次为E、B、C，其引脚识别图如图5（b）所示。
目前，市场上有各种类型的晶体三极管，引脚的排列不尽相同。
在使用中不确定引脚排、列的三极管，必须进行测量，或查找晶体管使用手册，明确三极管的特J跬及相应的技术参数和资料。
现今比较流行的三极管901 I～9018系列为高频小功率管，除9012和9015为PNP型管外，其余均为NPN型管。
常用9011～9018、C1815系列三极管引脚排列如图6所示。
平面对着自己，引脚朝下，从左至右依次是E、C、B。
图5 国产小功率三极管引脚识别图
图6 常用C1815等引脚排列图
贴片式三极管有三个电极的，也有四个电极的。
一般三个电极的贴片式三极管从顶端往下看有两边，上边只有一脚的为集电极，下边的两脚分别是基极和发射极。
在四个电极的贴片式三极管中，比较大的一个引脚是三极管的集电极，另有两个引脚相通是发射极，余下的一个是基极。
常见贴片式三极管引脚外形图如图7所示。
图7 常见贴片式三极管引脚外形。
