电力变压器故障类型及处理方法
变压器故障的诊断与修复
变压器故障的诊断与修复在电力系统中，变压器作为一种重要的电气设备，承担着电能的传递和转换的任务。
然而，由于工作环境、设备老化等原因，变压器故障是难以避免的。
为了确保电力系统的安全稳定运行，及时准确地对变压器故障进行诊断与修复至关重要。
本文将介绍变压器常见的故障类型以及相应的诊断与修复方法。
1. 短路故障短路故障是变压器中最常见的故障之一。
它通常是由于绝缘材料受损或绝缘击穿引起的。
当变压器出现短路故障时，首先需要进行外观检查，检查绝缘子是否破裂、线圈是否有明显的烧损迹象。
接下来，可以采用绝缘电阻测试仪对绝缘材料进行测试。
如果绝缘电阻值较低，说明存在绝缘材料损坏的可能性。
修复短路故障时，需要更换损坏的绝缘材料，并进行必要的绝缘处理。
2. 渗漏故障渗漏故障是指变压器绕组之间或绕组与地之间发生的电气连接中断，导致电流“渗漏”到其他部分。
渗漏故障的产生可能是因为绝缘材料老化、绝缘子损坏等原因。
对于渗漏故障的诊断，可以通过红外热像仪对变压器进行扫描，检测具有异常温度的部位，进而确定渗漏故障的位置。
修复渗漏故障时，应根据具体情况进行线圈绝缘修复或绝缘子更换。
3. 过载故障当变压器长时间工作在超过额定容量的载荷下时，可能会导致过载故障。
过载故障主要表现为变压器温升过高、绕组电流异常等。
对于过载故障的诊断，首先需测量变压器的温度和电流，判断是否超过额定值。
另外，还可以对变压器油进行化验分析，检测油中是否存在异常物质。
修复过载故障的方法包括降低负载、增加冷却措施以及维护液压油等。
4. 绕组接地故障变压器绕组接地故障是指绕组中的线圈或导线与地之间发生不正常的电气连接。
这种故障可能会引起变压器的工作异常和安全隐患。
对于绕组接地故障的诊断，可以使用交流电阻测试仪进行测量，找出接地点的位置。
修复绕组接地故障时，需要清除接地点的外部污垢，并进行绝缘处理或更换线圈。
总结：变压器故障的诊断与修复是保证电力系统安全稳定运行的关键。
电力变压器故障诊断及处理方法
电力变压器故障诊断及处理方法第一章变压器故障油浸电力变压器的故障常被分为内部故障和外部故障两种。
内部故障为变压器油箱内发生的各种故障，其主要类型有：各相绕组之间发生的相问短路、绕组的线匝之间发生的匝问短路、绕组或引出线通过外壳发生的接地故障等。
外部故障为变压器油箱外部绝缘套管及其引出线上发生的各种故障，其主要类型有：绝缘套管闪络或破碎而发生的接地<通过外壳)短路，引出线之间发生相问故障等而引起变压器内部故障或绕组变形等。
变压器的内部故障从性质上一般又分为热故障和电故障两大类。
热故障通常为变压器内部局部过热、温度升高。
根据其严重程度，热性故障常被分为轻度过热(一般低于150℃)、低温过热(150—300℃)、中温过热(300～700℃)、高温过热(一般高于700℃)四种故障隋况。
电故障通常指变压器内部在高电场强度的作用下，造成绝缘性能下降或劣化的故障。
根据放电的能量密度不同，电故障又分为局部放电、火花放电和高能电弧放电三种故障类型。
由于变压器故障涉及面较广，具体类型的划分方式较多，如从回路划分主要有电路故障、磁路故障和油路故障。
若从变压器的主体结构划分，可分为绕组故障、铁心故障、油质故障和附件故障。
同时习惯上对变压器故障的类型一般是根据常见的故障易发区位划分，如绝缘故障、铁心故障、分接开关故障等。
而对变压器本身影响最严重、目前发生机率最高的又是变压器出口短路故障，同时还存在变压器渗漏故障、油流带电故障、保护误动故障等等。
所有这些不同类型的故障，有的可能反映的是热故障，有的可能反映的是电故障，有的可能既反映过热故障同时又存在放电故障，而变压器渗漏故障在一般情况下可能不存在热或电故障的特征。
因此，很难以某一范畴规范划分变压器故障的类型，本书采用了比较普遍和常见的变压器短路故障、放电故障、绝缘故障、铁心故障、分接开关故障、渗漏油气故障、油流带电故障、保护误动故障等八个方面，按各自故障的成因、影响、判断方法及应采取的相应技术措施等，分别进行描述。

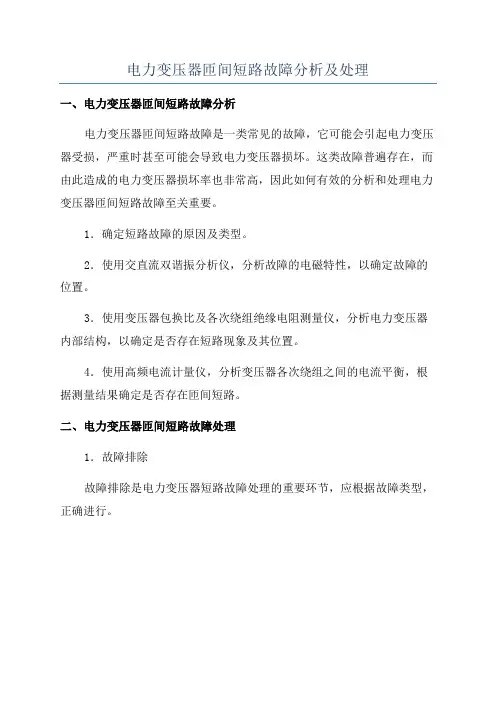

电力变压器匝间短路故障分析及处理
电力变压器匝间短路故障分析及处理
一、电力变压器匝间短路故障分析
电力变压器匝间短路故障是一类常见的故障，它可能会引起电力变压器受损，严重时甚至可能会导致电力变压器损坏。
这类故障普遍存在，而由此造成的电力变压器损坏率也非常高，因此如何有效的分析和处理电力变压器匝间短路故障至关重要。
1．确定短路故障的原因及类型。
2．使用交直流双谐振分析仪，分析故障的电磁特性，以确定故障的位置。
3．使用变压器包换比及各次绕组绝缘电阻测量仪，分析电力变压器内部结构，以确定是否存在短路现象及其位置。
4．使用高频电流计量仪，分析变压器各次绕组之间的电流平衡，根据测量结果确定是否存在匝间短路。
二、电力变压器匝间短路故障处理
1．故障排除
故障排除是电力变压器短路故障处理的重要环节，应根据故障类型，正确进行。

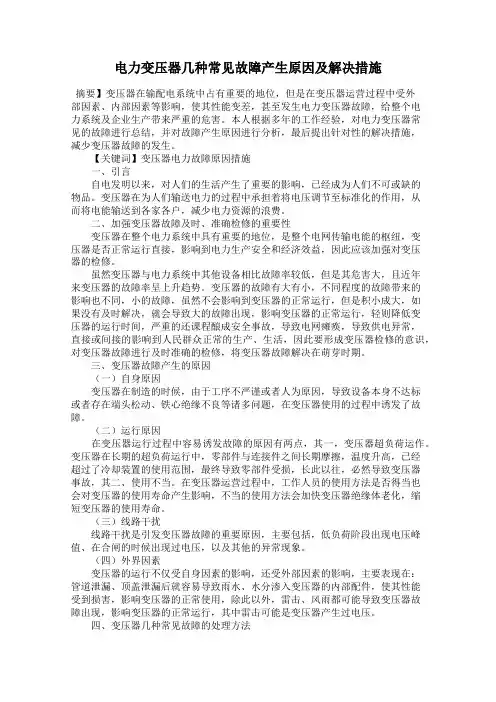

电力变压器几种常见故障产生原因及解决措施
电力变压器几种常见故障产生原因及解决措施摘要】变压器在输配电系统中占有重要的地位，但是在变压器运营过程中受外部因素、内部因素等影响，使其性能变差，甚至发生电力变压器故障，给整个电力系统及企业生产带来严重的危害。
本人根据多年的工作经验，对电力变压器常见的故障进行总结，并对故障产生原因进行分析，最后提出针对性的解决措施，减少变压器故障的发生。
【关键词】变压器电力故障原因措施一、引言自电发明以来，对人们的生活产生了重要的影响，已经成为人们不可或缺的物品。
变压器在为人们输送电力的过程中承担着将电压调节至标准化的作用，从而将电能输送到各家各户，减少电力资源的浪费。
二、加强变压器故障及时、准确检修的重要性变压器在整个电力系统中具有重要的地位，是整个电网传输电能的枢纽，变压器是否正常运行直接，影响到电力生产安全和经济效益，因此应该加强对变压器的检修。
虽然变压器与电力系统中其他设备相比故障率较低，但是其危害大，且近年来变压器的故障率呈上升趋势。
变压器的故障有大有小，不同程度的故障带来的影响也不同，小的故障，虽然不会影响到变压器的正常运行，但是积小成大，如果没有及时解决，就会导致大的故障出现，影响变压器的正常运行，轻则降低变压器的运行时间，严重的还课程酿成安全事故，导致电网瘫痪，导致供电异常，直接或间接的影响到人民群众正常的生产、生活，因此要形成变压器检修的意识，对变压器故障进行及时准确的检修，将变压器故障解决在萌芽时期。
三、变压器故障产生的原因（一）自身原因变压器在制造的时候，由于工序不严谨或者人为原因，导致设备本身不达标或者存在端头松动、铁心绝缘不良等诸多问题，在变压器使用的过程中诱发了故障。
（二）运行原因在变压器运行过程中容易诱发故障的原因有两点，其一，变压器超负荷运作。
变压器在长期的超负荷运行中，零部件与连接件之间长期摩擦，温度升高，已经超过了冷却装置的使用范围，最终导致零部件受损，长此以往，必然导致变压器事故，其二、使用不当。
电力变压器常见故障及处理方法
电力变压器常见故障及处理方法导语：电力变压器是电力系统中重要的电气设备之一，它起着电能传输和分配的重要作用。
然而，由于长期运行和环境等因素的影响，电力变压器也会出现一些故障。
本文将介绍电力变压器常见的故障类型及相应的处理方法，以便及时识别和解决问题，确保电力系统的正常运行。
一、温升过高故障温升过高是电力变压器常见的故障之一，主要由于变压器内部的铁芯和线圈产生的焦耳热量无法及时散发导致。
其常见的处理方法如下：1. 检查变压器的冷却系统，确保散热器、风扇和冷却水的正常运行。
清洗冷却水道的污垢，并注意水流的通畅。
2. 检查变压器的温控装置，保证温度在正常范围内。
如需要更换温度传感器或调整报警温度值，及时进行维修。
3. 规范变压器的运行负荷，避免过载或长时间处于超载状态。
如需提高变压器的额定容量，应优选合适的容量和规格进行更换。
二、绝缘破损故障绝缘破损是电力变压器中常见的故障类型之一，主要包括绝缘油的破坏和绝缘材料的老化。
处理方法如下：1. 定期检查变压器绝缘油的质量和绝缘材料的状态。
如发现油中有杂质或绝缘材料有老化痕迹，应及时进行维修或更换。
2. 注意维护变压器的现场环境，避免灰尘、湿气等对绝缘材料产生负面影响。
及时清洁变压器周围的环境，并保持干燥。
3. 增加变压器的绝缘测试次数，提前发现绝缘破损的迹象。
定期进行局部放电检测，并及时处理检测出的问题。
三、短路故障短路是电力变压器中较为严重的故障之一，主要是指变压器内部的线圈或绝缘材料发生短路现象。
处理方法如下：1. 及时检测变压器的温度、电流等参数，发现异常情况应立即停机检修。
避免短路引起更大的损坏。
2. 检查变压器的绝缘材料是否有老化或裂纹，如发现问题，应及时更换或修复。
定期进行绝缘测试，确保绝缘性能良好。
3. 建立完善的保护系统，包括短路保护装置和绝缘监测仪等。
及时报警和切断故障电路，保护变压器和系统的安全运行。
四、过电压故障过电压是电力变压器中常见的故障类型之一，主要是指变压器继电器和电气绝缘强度无法承受电压的突变或过高的情况。
变压器故障现象及处理方法
变压器故障现象及处理方法变压器是电力系统中常见的设备，负责将电能从一种电压等级变换到另一种电压等级。
变压器在长期运行中可能会出现各种故障，严重影响电力系统的稳定运行。
了解变压器故障的现象及处理方法至关重要。
一、变压器故障现象1. 温度异常变压器内部温度异常是常见的故障现象，其表现为变压器局部温度过高或整体温升异常。
可能的原因包括冷却系统故障、绝缘材料老化等。
2. 轰鸣噪音变压器发出轰鸣噪音可能源于铁芯饱和、绕组内部短路等原因。
这种噪音可能会伴随着振动，严重影响变压器的正常运行。
3. 油污染变压器油污染可能表现为油色变深、酸值升高等现象。
导致油污染的原因包括潮湿、绝缘材料老化等，严重时可能导致绝缘击穿。
4. 继电保护动作变压器继电保护动作可能源于内部短路、接地、过载等故障，继电保护装置的动作可能会导致变压器停电，影响供电可靠性。
二、变压器故障处理方法1. 温度异常处理一旦发现变压器温度异常，应及时检查冷却系统是否正常运行，清理散热器和风道，确保充分散热。
对于绝缘材料老化引起的温升异常，可以考虑进行绝缘材料局部更换或整体绝缘处理。
2. 轰鸣噪音处理变压器发出轰鸣噪音可能需要对其进行全面检修，包括检查铁芯是否饱和、绕组是否存在内部短路等。
必要时，可能需要更换变压器绕组或进行铁芯局部维修。
3. 油污染处理对于变压器油污染问题，应及时更换变压器绝缘油，并对油箱及油路进行清洗。
应加强变压器油的监测，确保油质的稳定。
4. 继电保护动作处理一旦发生继电保护动作，应及时排除故障的根本原因，如内部短路、接地、过载等。
在清除故障后，需要对继电保护装置进行复位和检修，确保其正常运行。
变压器是电力系统中不可或缺的重要设备，其故障可能对电力系统稳定运行造成严重影响。
对于变压器故障的现象及处理方法，需通过定期维护、检修和及时处理故障来确保其安全稳定运行。
火力发电厂主力变压器常见故障浅析
火力发电厂主力变压器常见故障浅析火力发电厂主力变压器是发电厂中最重要的电力设备之一，它承载着高电压实现电能传输的重任。
在生产运营过程中，火力发电厂主力变压器常见故障不可避免，这些故障有时会造成损失。
本文将从故障的类型、原因及预防措施等方面做浅析，希望对火力发电厂主力变压器的运行与检修有所帮助。
一、故障类型1.绕组故障主要包括绕组断线、接头松动、绕组匝间短路、绕组接地等。
这些故障会导致变压器输出电压或电流异常，影响电能传输的稳定性。
2.铁芯故障主要包括铁芯局部短路、高电压电晕、铁芯饱和等。
铁芯故障会导致变压器磁路不良，从而影响正常的电能传输。
3.油泄漏故障主要包括油箱泄漏、绝缘油泄漏等。
油泄漏会导致变压器绝缘油量减少，可能会引起过热和着火等严重后果。
4.绝缘故障主要包括局部放电、绝缘老化等。
这些故障会导致变压器绝缘能力下降，从而影响电能传输的安全性和可靠性。
二、故障原因1.超负荷运行由于变压器的输出电压和电流很大，超负荷运行会导致绕组和铁芯的温度升高，从而损害绕组绝缘和铁芯磁化特性，加速变压器老化。
2.维护不及时定期检查、保养和维护变压器是确保其正常运行的关键。
如若维护不及时或检查不全面，容易导致故障发生。
3.环境因素环境因素如雷击、电磁场影响、高氧化作用以及灰尘等，均会对变压器的绝缘性能和传导性能产生影响。
4.施工质量变压器在加工、制造、运输等各个环节中，如果出现施工质量不合格的问题，就会对变压器的质量和使用寿命造成很大影响。
三、预防措施1.规范运行对变压器进行严格的负荷水平控制，确保跑满负荷前后稳定运行，以减少变压器的负载运行时间。
2.充足维护经常进行巡视、维护和保养，发现潜在问题及时处理，以保证变压器的健康安全运行。
3.加强保护在变压器周围设置大气绝缘和防雷设施，防止外界干扰和恶劣气候的影响，确保变压器的正常运行。
4.提升施工质量注重变压器各环节的施工质量，如过完检验后进行油压、气密性检验，以及控制绕组允许误差和铁芯负荷误差等。
电力变压器常见故障及分析处理浅析
电力变压器常见故障及分析处理浅析摘要：本文对常见的电力变压器故障进行分析总结，就如何加强变压器的检修维护管理提出了一些措施和建议。
旨在改变变压器传统的定期检修方式，以有利于提高变压器的可靠性，避免危及系统安全的严重事故发生，降低断路器检修维护费用。
关键词：电力变压器故障分析建议1 引言电力变压器是电力系统中最重要的设备之一，它承担着电压变换，电能分配和传输作用。
一旦变压器发生故障，则所需的修复时间较长，造成的影响也比较严重。
因此，电力变压器的正常运行是对电力系统安全、可靠、优质、经济运行的重要保证。
但是由于电力变压器要长期运行，故障和事故总不可能完全避免。
如外力的破坏和影响，不可抗拒的自然灾害，安装、检修、维护中存在的问题和制造过程中遗留的设备缺陷等。
电力变压器的故障常被分为内部故障和外部故障两种。
内部故障为变压器油箱内发生的各种故障，其主要类型有：各相绕组之间发生的相间短路、绕组的线匝之间发生的匝间短路、绕组或引出线通过外壳发生的接地故障等。
外部故障为变压器油箱外部绝缘套管及其引出线上发生的各种故障，其主要类型有：绝缘套管闪络或破碎而发生的接地。
本文重点分析了电力变压器几种常见的故障类型和处理方法，最后给出了故障处理的几点建议。
2 变压器常见故障及处理方法2.1 内部故障变压器内部故障按发生的部位主要包括：绕组故障，铁芯故障，内部的装配金具故障，电压分接开关故障等。
(1）变压器绕组故障。
绕组是整个变压器的核心部件，其主要负责电能的传输和转换。
其故障主要包括匝间、相间和引线对地等短路故障。
当短路故障发生时，绕组电流超过额定电流几十倍，导致绕组温度迅速升高，进而造成绝缘老化；同时，绕组由于受到较大电磁力的作用，产生振动与变形。
产生这些故障的原因：在制造或检修时，引线接头焊接不良，遗留下缺陷。
运行中因散热不良或长期过载，使温度过高导致绝缘老化；绕组受潮，绝缘膨胀堵塞油道，引起局部过热；绝缘油氧化，使油的酸价过高绝缘水平下降或油面太低，部分绕组露在空气中未能及时处理等。
