变频器的参数设定及运行
变频器器参数设置大全
变频器器参数设置大全变频器是一种用于控制电动机运行速度和扭矩的设备，主要通过改变电机的供电频率和电压来实现。
在使用变频器时，正确的参数设置对于设备的运行效果至关重要。
以下是变频器参数设置的一些重要参数及其解释：1.主控制参数主控制参数决定了变频器的运行模式和控制方式。
常见的主控制参数包括：-控制模式：选择正确的控制模式，如速度控制、扭矩控制或位置控制等，根据实际需求进行设置。
-倍数模式：选择是否需要倍数运行，若选择了倍数运行，则会根据设定的倍数对电机的速度进行调节。
-运行频率范围：设定变频器的运行频率范围，通常为电机额定频率的±10%。
-运行频率上限：设定变频器的最大运行频率，即电机的最高转速。
2.输出参数输出参数决定了变频器的输出功率和电压等级。
常见的输出参数包括：-输出功率：设定变频器的输出功率，通常为电机的额定功率。
-输出电压：根据电机的额定电压选择合适的输出电压。
3.速度参数速度参数用于设定电机的运行速度及相关控制参数。
常见的速度参数包括：-目标速度：设定电机的运行目标速度，可以设定为固定值或通过外部输入控制。
-加速时间：设定电机从静止状态加速到目标速度所需的时间，较短的加速时间可以提高设备的响应速度。
-减速时间：设定电机从目标速度减速到静止状态所需的时间，根据实际需求进行设置。
4.过载保护参数过载保护参数用于保护变频器和电机免受过载运行的影响。
常见的过载保护参数包括：-过载保护等级：根据电机的额定功率选择适当的过载保护等级，过载保护等级通常为电机额定功率的倍数。
-过载保护时间：设定电机在过载状态下可以持续运行的时间，超过设定的时间将自动停机以避免损坏电机。
5.故障报警参数故障报警参数用于设定变频器故障发生时的报警方式和保护措施。
常见的故障报警参数包括：-故障报警类型：设定故障报警的类型，如过流、过压、过载、短路等。
-故障报警动作：设定故障报警时采取的措施，如停机、降速、输出故障代码等。
变频器常用参数设置方法
变频器常用参数设置方法
变频器是一种电力调节设备，主要用于控制交流电机的转速和扭矩。
为了使变频器能够正常工作，需要对其进行一些参数设置。
以下是变频器常用参数设置方法：
1. 频率设定：根据实际需求设置变频器输出的频率值。
一般情况下，频率设定值与需求的转速成正比。
2. 过载保护设定：根据实际负载情况设置变频器的过载保护值。
过载保护值过小，可能导致变频器过载，影响设备正常运转；过大则容易误判。
3. 加速时间和减速时间设定：根据需要加速和减速的时间来设定变频器相应的参数。
加速时间过短，会导致设备运转不稳定；减速时间过短，则可能导致设备因惯性而损坏。
4. PID参数设定：PID参数是用于控制变频器输出电压的参数。
根据实际控制需求来设定PID参数，以保证设备能够稳定运转。
5. 过电流保护设定：根据实际需求设定变频器过电流保护值。
过电流保护值过小，可能导致设备损坏；过大则容易误判。
6. 过压保护设定：根据实际需求设定变频器过压保护值。
过压保护值过小，可能导致设备损坏；过大则容易误判。
7. 过热保护设定：根据实际需求设定变频器过热保护值。
过热保护值过小，可能导致设备损坏；过大则容易误判。
8. 转矩控制设定：根据实际需求设置变频器输出的转矩。
转矩控制值过小，可能导致设备负载不足；过大则容易损坏设备。
以上是变频器常用参数设置方法，需要根据实际需求进行相应的调整。
在操作过程中，需要注意安全问题，以免造成不必要的损失。
变频器常用参数设置步骤图解
变频器常用参数设置步骤图解（变频器）的设置菜单分为一级菜单、二级菜单等，菜单后面是参数。
Altivar31变频器一级菜单的访问如左图所示，参数的设置如右图所示。
右图是待机（准备运行）状态开始，将FUn-PSS-SP2参数设定为15Hz，然后又返回到待机状态的操作过程。
在实际设置时，可能从中间某一步开始。
若还有其它的参数需要设置，不需要返回到待机状态，只要返回到相应的一级继续设置即可。
全部参数设置完毕需要返回到待机状态准备开车。
有些参数还可以在变频器有些过程中进行设置。
错误的设置可能损坏变频器！没有弄清楚的参数不要随意设置！常用参数是经常使用的一些参数，主要包括以下内容（以Altivar31变频器为例）：1、上限频率（高速）SEt－HSP与下限频率（低速）SEt－LSP上限频率是最大给定所对应的频率，下限频率是最小给定所对应的频率。
上下限频率的设定是为了限制电动机的转速，从而满足设备运行控制的要求。
2、加速时间（加速斜坡时间）SEt－ACC与减速时间（减速斜坡时间）SEt－dEC加速时间是变频器从0Hz加速到额定频率（通常为50Hz）所需的时间，加速斜坡类型由FUn—rPC－rPt设置。
减速时间是变频器从额定频率减速到0Hz所需的时间。
设定加、减速时间必须与负载的加、减速相匹配。
（电机）功率越大，需要的加、减速时间也越长。
一般11kW以下的电机，加、减速时间可设置在10s以内。
对于大容量的电机，若设置加速时间太短，可能会使变频器过流跳闸；设置减速时间太短，可能会使变频器过压跳闸。
对于多电机同步运行的情况，若设置加速时间太短，可能会使变频器过流跳闸，设置加速时间太长，会使开车时同步性能变坏；设置减速时间太短，可能会使变频器过压跳闸，设置减速时间太长，由于各电机功率不同，负载差异较大，可能会使各电机不能同时停转，造成下次开车困难。
因此，多电机同步运行时，需要精确设置加、减速时间，这也是设备调试的主要项目之一。
变频器参数的设置
变频器参数的设定⏹频率信号参数：设定变频器运行频率:通用型变频器可以从以下几个方面来获得运行频率。
操作面板：⏹在变频器的显示面板上，都有频率增加和频率减少按键，通过它可以改变变频器的运行频率，这是一种数字设定频率的方式，由于这种方式不能在现场实时修改变频器的运行频率，因此，其应用范围受到一定的限制。
只能在单电机拖动且不经常修改运行频率的场合中使用。
模拟端子通用型变频器：⏹模拟端子基本都有电压输入和电流输入两种，电压输入有0~5VDC，0~10VDC，-5~5VDC，-10~10VDC等几种;电流输入基本上有0~20mA和4~20mA两种，可以任意设定其中的一种或多种输入，变频器内部用10位以上的A/D把它转换成数字量。
应用这种方式设定变频器的运行频率可以实现外控操作，且在现场可以实时修改，但是众所周知模拟量在传输过程中易受干扰，特别是电压信号，更易受干扰，造成系统运行不稳定，这里建议用电流信号;另外用模拟量设定运行频率，在纸机传动控制系统中还要解决速度同步问题。
数字端子：⏹这种设定频率的方式，各种品牌的变频器叫法不一，如ABB变频器叫电动电位器，而富士变频器叫上升/下降功能等，其实际上就是利用变频器本身的多功能数字输入端子来改变变频器的运行频率，且升/降速的速率可调。
这种方式在纸机传动系统中以八缸纸机应用最为典型。
通讯方式：⏹这种以串行通讯的方式设定变频器的运行频率在大型纸机传动系统中应用最为广泛。
常见的有RS-485或CAN总线等。
⏹当然，在通用型变频器的频率设定方式中，常见的是以上4种，这4种方式也并非独立存在，它们可以组合使用，例如ABB800系列变频器在设定频率时就可以用模拟量的代数和，多个模拟量的最大值，多个模拟量的最小值，模拟量的乘积，模拟量与通讯量的和等多种组合方式，在使用中，应根据实际情况，灵活运用。
2.2 控制命令：⏹它包括控制电机的起动/停止，电机的运行方向等。
起动/停止：⏹当系统准备就绪后(通电)，变频器处于待机状态，电机并没有运转。

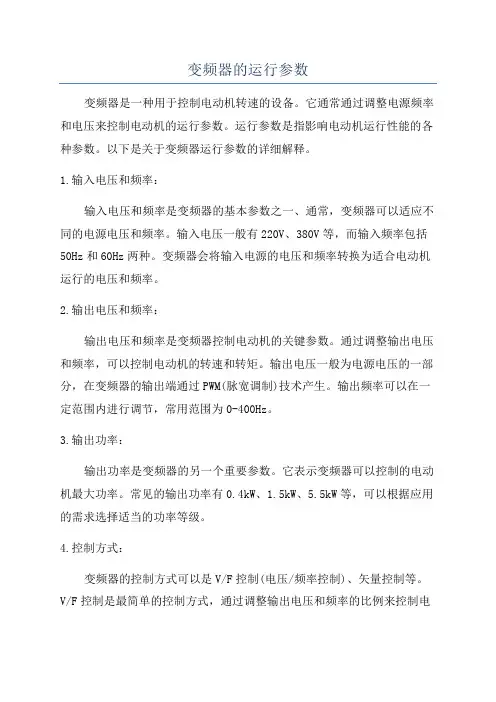

变频器的运行参数
变频器的运行参数变频器是一种用于控制电动机转速的设备。
它通常通过调整电源频率和电压来控制电动机的运行参数。
运行参数是指影响电动机运行性能的各种参数。
以下是关于变频器运行参数的详细解释。
1.输入电压和频率：输入电压和频率是变频器的基本参数之一、通常，变频器可以适应不同的电源电压和频率。
输入电压一般有220V、380V等，而输入频率包括50Hz和60Hz两种。
变频器会将输入电源的电压和频率转换为适合电动机运行的电压和频率。
2.输出电压和频率：输出电压和频率是变频器控制电动机的关键参数。
通过调整输出电压和频率，可以控制电动机的转速和转矩。
输出电压一般为电源电压的一部分，在变频器的输出端通过PWM(脉宽调制)技术产生。
输出频率可以在一定范围内进行调节，常用范围为0-400Hz。
3.输出功率：输出功率是变频器的另一个重要参数。
它表示变频器可以控制的电动机最大功率。
常见的输出功率有0.4kW、1.5kW、5.5kW等，可以根据应用的需求选择适当的功率等级。
4.控制方式：变频器的控制方式可以是V/F控制(电压/频率控制)、矢量控制等。
V/F控制是最简单的控制方式，通过调整输出电压和频率的比例来控制电动机的转速和转矩。
矢量控制是一种更高级的控制方式，可以精确控制电机的转速和转矩，适用于对转速和转矩要求较高的应用。
5.加速时间和减速时间：加速时间和减速时间是指变频器从启动到达设定转速和从运行状态停止的时间。
加速时间和减速时间可以通过设定变频器的参数进行调整。
较长的加减速时间可以减小电动机启动时的冲击和负载的冲击，有利于电机和传动装置的寿命。
6.过载能力：过载能力是指变频器和电动机在短时间内可以承受的额外负载。
变频器和电动机通常具有一定的过载能力，可以应对瞬时负载的变化。
过载能力一般通过设置电流限制和过流保护来实现。
7.故障保护：变频器还通常具备各种故障保护功能，以确保电动机和变频器的安全运行。
常见的故障保护功能包括过流保护、过载保护、过热保护、短路保护等。
变频器参数的设置
变频器参数的设置一、基本参数设置1.频率范围：根据实际需求，设置变频器的最小和最大输出频率，用于控制电机的转速调节范围。
2.频率分辨率：设置变频器的频率分辨率，即变频器每次增加或减小的频率值，影响电机的转速调节精度。
3.过载保护：设置变频器的过载保护参数，以保护电机不被过载损坏。
4.扭矩限制：根据实际需求，设置电机的最大输出扭矩，以保证电机在工作时不超载。
二、电机参数设置1.电机类型：根据实际应用，选择合适的电机类型，如三相异步电机、直流电机等。
2.电机功率：设置电机的额定功率，以使变频器能够合理控制电机的输出功率。
3.电机电压：设置电机的额定电压，以保证变频器输出的电压与电机匹配。
4.电机电流：设置电机的额定电流，以保证变频器输出的电流与电机匹配。
5.电机频率：设置电机的额定频率，即电机的额定转速。
三、速度控制参数设置1.加速时间：设置电机从静止到额定转速的加速时间，影响电机启动的平稳性。
2.减速时间：设置电机从额定转速到静止的减速时间，影响电机停止的平稳性。
3.过弱判据：设置电机启动时的最低电流限制，以防止电机过弱无法正常启动。
4.过强判据：设置电机运行时的最高电流限制，以防止电机过载损坏。
四、保护参数设置1.过载保护：设置电机的过载保护参数，当电机达到设定的过载电流时，变频器会自动停机保护电机。
2.过热保护：设置电机的过热保护参数，当电机温度达到设定阈值时，变频器会自动停机保护电机。
3.断相保护：设置电机的断相保护参数，当电机出现相位断路时，变频器会自动停机保护电机。
4.缺相保护：设置电机的缺相保护参数，当电机出现相位缺失时，变频器会自动停机保护电机。
五、其他参数设置1.PID参数：设置变频器的PID参数，用于闭环控制电机的转速或位置。
2.限制频率：设置变频器输出频率的上下限，以防止电机超速或超频率运行。
3.轴向力控制：设置电机的轴向力控制参数，用于保护电机轴承。
在进行变频器参数设置时，需要根据实际应用需求和电机的特性，选择合适的参数数值。
变频器功能参数设置
变频器功能参数设置变频器的参数设定较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当导致变频器不能正常工作的现象。
以下为变频器参数设置的步骤：1、加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸。
减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
2、转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围F/V增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过实验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载启动时电流大，而转速上不去的现象。
3、电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU 根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用与“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值（%）=[电动机额定电流（A）/变频器额定输出电流（A）]×100%。
4、频率限制即变频器输出频率的上、下限幅值。
频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出的频率过高或过低，以防损坏设备的一种保护功能。
在应用中按实际情况设定即可。
变频器的参数设定及运行
变频器的参数设定及运行变频器是一种用于控制交流电机速度和电力输出的电子设备，它能够通过改变输入电压和频率来调整电机的转速。
在实际应用中，正确的参数设置和运行是保证变频器正常工作的关键。
本文将介绍变频器的参数设定和运行过程，以及一些注意事项。
一、参数设定1.输入电压和频率：变频器需要根据电网电压和频率来确定合适的参数设定，一般来说，标准工作范围为380V±10%、50Hz±1%。
如果电网电压和频率波动较大，可以使用额外的电压调整器和频率稳定器。
2.输出电压和频率：输出电压和频率决定了电机的转速，一般情况下，可以根据应用需要进行设定。
在设定输出电压和频率时需要考虑电机的额定电压和频率。
3.加速时间和减速时间：加速时间和减速时间分别指电机从静止状态到额定转速的时间和从额定转速停止的时间。
加速时间和减速时间的设定要根据实际需求来确定，一般来说，加速时间和减速时间不宜过长或过短。
4.出风口温度：变频器运行时会产生一定的热量，为了确保设备的正常运行，需要设定适当的出风口温度上限，超过该温度应自动报警或停机。
5.过载保护：变频器设定的过载保护参数会根据电机的额定功率和负载情况来确定。
过载保护参数设置过小会导致误报警，设置过大则可能造成电机过载损坏。
6.故障报警：变频器设定的故障报警参数包括过流、过压、过载、短路等，根据实际情况进行设定。
二、运行过程1.启动和停机：在启动之前，首先检查变频器的输入电压和频率是否符合要求，确保各个参数设置正确。
启动时，逐渐增加输出频率和电压，使电机平稳启动；停机时，逐渐降低输出频率和电压，使电机平稳停止。
2.运行监测：运行过程中需要监测变频器和电机的运行状态，包括温度、电流、转速等参数，及时发现异常情况并进行处理。
3.维护保养：定期对变频器进行清洁和维护保养，包括除尘、检查散热器、紧固螺栓等，确保设备的正常运行。
三、注意事项1.变频器的安装位置要离散热器较远，避免高温环境造成散热不良。
变频器设置操作方法
变频器设置操作方法
变频器是一种能够改变电动机输入频率的设备，常用于调节电机的转速。
以下是变频器的设置操作方法：
1. 连接变频器：将变频器与电动机连接。
正确连接电源供电和接地线，确保安全。
2. 设置参数：通过变频器的控制面板或者远程控制器，进入参数设置界面。
根据变频器的型号和使用要求，设置适当的参数。
参数设置包括输入电压、输出电压、输出频率、过载保护等。
3. 调节转速：根据需要调节电动机的转速。
通过调整变频器的输出频率，可以改变电动机的转速。
一般通过改变设定频率或者调整电压模式来实现。
4. 设定运行模式：根据需要设定变频器的运行模式。
常见的运行模式包括正常运行模式、运行频率跟随模式、定时启停模式等。
5. 安全保护设置：设置变频器的安全保护功能，包括过载保护、短路保护、过压保护等。
确保在电机工作过程中能够及时检测故障并保护电机。
6. 测试运行：设定完成后，进行测试运行。
观察电动机的转速和运行状态，确保正常工作。
以上是变频器设置的一般步骤，具体操作方法可能会因不同品牌和型号的变频器而有所差异，建议在操作前查阅相应的操作手册。
此外，在进行设置操作时，需要谨慎操作，以免对设备和人身安全造成影响。
变频器参数设置大全
变频器参数设置大全要知道变频器的参数如何设置，首先要明白变频器是什么东西，用它来做些什么活儿。
变频器是用来调整异步电机转速的一种电源装置，根据转速n=60f∕P(I-S)这个公式，变频器本质是输出频率可调的电压源，通过改变电源频率来改变电机转速，而频率改变的同时，为了避免磁通饱和导致电机过热，还要跟着改变电压，也就是保持V/F比值恒定，所以变频器的参数设置，都是围绕这个核心来进行的。
变频器的设定参数较多，每个参数均有一定的选择范围，使用中常常遇到因个别参数设置不当，导致变频器不能正常工作的现象，因此，必须对相关的参数进行正确的设定。
一、控制方式即速度控制、转距控制、PID控制或其他方式。
采取控制方式后，一般要根据控制精度进行静态或动态辨识。
二、最低运行频率即电机运行的最小转速，电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下，会导致电机烧毁。
而且低速时,其电缆中的电流也会增大，也会导致电缆发热。
三、最高运行频率一般的变频器最大频率到60Hz,有的甚至至∣J400Hz,高频率将使电机高速运转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。
四、载波频率载波频率设置的越高其高次谐波分量越大，这和电缆的长度，电机发热，电缆发热变频器发热等因素是密切相关的。
五、电机参数变频器在参数中设定电机的功率、电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。
六、跳频在某个频率点上，有可能会发生共振现象，特别在整个装置比较高时；在控制压缩机时，要避免压缩机的喘振点。
变频器两台或多台同步控制参数设置方法：第一步准备变频器两台、导线两根、电源一个。
第二步变频器接线，将两个变频器分别定义为主机和从机，主机485A端口接入从机485A 端口中，主机485B端口接入从机485B端口中。
如果有第三台，可将第三台的485A 和485B一样接入到主机的485A与485B端口中，如有更多以此类推。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、变频器的主要接线端子介绍
11模拟输入信号公共端子
三、变频器的主要接线端子介绍
C1电流输入端子
三、变频器的主要接线端子介绍
FMA模拟监视，输出模拟电压0~+10VDC监视信号
四、设备、工具及材料准备
变频器 富士FRN2.2G11S-4
四、设备、工具及材料准备
保险
四、设备、工具及材料准备
六、变频器的调试
二、变频器的面板
LED监视器的辅助指示信息
LED监视器显示数据的单位、 倍率等，对应的单位和倍率 下面以符号▇指示。符号▲ 表示前面还有其它画面。
二、变频器的面板
LCD监视器
显示从运行状态到功能数据 等各种信息。LCD最低运行 以轮换方式显操作指导信息。
二、变频器的面板
LCD监视器指示信号
显示下列运行状态之一： FWD：正转运行 REV：反转运行 STOP：停 止
3、调速方式：标准电流信号4-20mA外部给定 4、启动时间：5-40HZ启动时间15秒
五、控制要求
1、调速范围：电动机正常调速运行区域40-50HZ。 2、FMA功能选择：补偿前，监测输出频率，100%对 应10V。 3、保护：电流限制、电源缺相、过热保护（启动： 105%额定电流启动，150%动作时间5min）。 4、转矩提升（最大值）。 5、停止频率0.5HZ,最高频率56HZ，要求加速时间和 减速时间相同，运行和停止不能轻易改变数据。 6、负载类型 ：水泵。
二、变频器的面板
RUNLED：（仅键盘面板操作时有效）
FWD正转运行操作键
二、变频器的面板
RUNLED：（仅键盘面板操作时有效）
REV键 反转运行操作键
二、变频器的面板
操作键
用于更换画面、变更数据和设定 频率等。
第二、变频器的面板
停止操作键
第二、变频器的面板
转换键
由现行画面转换为菜单画面
二、变频器的面板
开关
四、设备、工具及材料准备
电工工具
四、设备、工具及材料准备
导线
四、设备、工具及材料准备
端子排
四、设备、工具及材料准备
10V直流电压表
四、设备、工具及材料准备
信号源
四、设备、工具及材料准备
记录纸 笔
四、设备、工具及材料准备
电动机
五、控制要求
1、变频器启动方式为：面板启动 2、启动频率5HZ,保持时间 5秒
跳跃键 数据变更时数位移动，功能组跳 越（同时按此键和增/减键）。
二、变频器的面板
报警复位键
数据变更取消，显示画面转换。
二、变频器的面板
LED监视更换键
设定频率存入，功能代码数据存入
三、变频器的主要接线端子介绍
主电路电源输入端子（L1/R，L2/S，L3/T）
三、变频器的主要接线端子介绍
变频器输出端子（U，V，W）
一、变频器简介
• 富士变频器在油田的采油、 注水 、输油等生
产工艺上应用广泛，为了帮助维修电工解 决在工作中遇到的变频器参数输入，采、 注、输工种了解变频器调试的方法，我们以 富士变频器为例，制作了变频器调试课件， 希望对大家今后的工作有所帮助。
二、变频器的面板
LED监视器 7段LED4位数显示，显示设 定频率、输出频率等各种监 视数据以及报警代码等。
变频器参数设定及运行
一、变频器简介
• 变频器的任务是把电压和频率恒定的电源电压变 成电压和频率可调的交流电，大多数情况下是将 工频 （50Hz）的交流电转变为 直流电 再将直流电变换为 电压、频率可调的交流电。工频直来自电电压、频率可调的交流电
一、变频器简介
• 变频器的任务是把电压和频率恒定的电源 电压变成电压和频率可调的交流电，大多 数情况下是将工频（50Hz）的交流电转 变为电压、频率可调的交流电。
工频
直流
电压、频率可调的交流电
一、变频器简介
变频调速器是近年发展起来的一种高效、节能的 交流电动机调速装置。随着油田节能工作的深入
开展，变频器已经广泛应用在各大、中型转油站。 现在，变频器已经向抽油机方面推广。
一、变频器简介
中石油和大港油田公司维修电工技能竞赛都 把变频器的调试作为比赛试题，说明变频器 在石油企业应用广泛。
