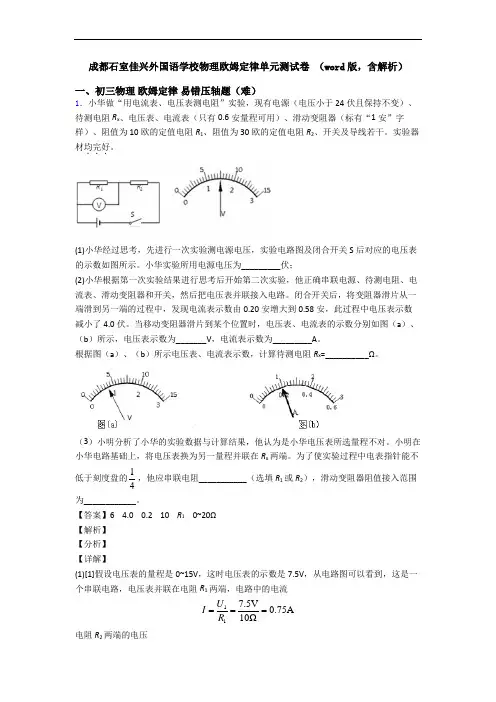

成都石室佳兴外国语学校物理第十四章 欧姆定律单元测试卷 (word版,含解析)

成都石室佳兴外国语学校物理第十四章欧姆定律单元测试卷（word版，含解

析）

一、初三物理第十四章欧姆定律易错压轴题提优（难）

1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______

(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；

(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；

(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。分析表中的数据可以得出结论______；

实验次数…234…

R/Ω…101520…

I/A…0.30.20.15…

(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。根据记录的数据，绘制得如图丙所示的I﹣U图像。由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8

电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响

【解析】

【分析】

【详解】

(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

(2)[2][3]若选用2.5Ω的电阻，实验中电阻R 两端的电压始终保持3V 不变，由欧姆定律可得，此时电路中的电流为

3V = 1.2A>0.6A 2.5Ω

U I R == 超过了电流表的量程，故实验中不能被选用的电阻为2.5Ω。

(3)[4]保证可用电阻均能正常进行实验，设最大电源电压为'U ，根据串联电路电压的规律和分压原理

U R U R =滑滑定定

当所用定值电阻的阻值为25Ω，变阻器接入阻值最大为15Ω时

'3V 15Ω3V 25Ω

U -= 解得

' 4.8V U =

实验中需要控制电阻R 两端的电压始终保持3V 不变，所以电源电压最小为3V ，故电源电压只能在3V 到4.8V 之间。

(4)[5]由表格数据可知，对应的电流和电阻的乘积都等于3V ，由此得出结论：电压一定时，导体中的电流与电阻成反比。

(5)[6][7]由图乙所示电压表可知，其量程为0~3V ，分度值为0.1V ，所示为2.2V ，灯泡两端电压小于额定电压，要测灯泡额定功率，应增大灯泡的电压，减小变阻器分得的电压，由分压原理可知，应减小滑动变阻器接入电路的阻值，即滑片向A 端移动，直到电压表示数为额定电压2.5V 。 [8]由图丙所示图像可知，灯泡的电压为1.5V 时，电流为0.15A ，由U I R

=

可得，此时灯泡的电阻值 1.5V =10Ω0.15A

U R I == 由图丙可知，灯泡额定电压对应的电流为0.2A ，灯泡额定功率

2.5 V 0.24A=0.5W P UI ==?

[9]小灯泡的电流与电压不成正比，原因可能是小灯泡电阻受到温度的影响，小灯泡电阻丝会随着温度的变化而变化。

2．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”的实验。实验中，所用的电源电压为6V，小灯泡点的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。

（1）在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为____W。

（2）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I-U图象。由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻______，如果小灯泡两端的电压为1.9V，则小灯泡的实际功率_______0.38W。

（3）在做“探究电流与电阻的关系”实验时，小明所用的四个定值电阻的阻值行别为

5Ω、10Ω、15Ω、20Ω。他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在_______范围内选择。

【答案】1.52变大大于 2.4V~3V

【解析】

【详解】

(1)[1]当电压为额定电压3.8V时，图乙中电流表小量程分度值为0.02A，示数为0.4A

，灯的额定功率

P额=U额I=3.8V×0.4A=1.52W

(2)[2][3]在图丙中，分别作出图象上a、b两点的电压及对应的电流大小，如下图所示

由图可看出，电压的增加的量U b-U a大于对应的电流增加的值量I b-I a，即电压增加的量比电流增加的要大，根据欧姆定律

a b

a b

a b

U U

R R

I I

=<=

所以，当小灯泡两端的电压增大时，小灯泡的电阻也变大；因在实际电压1.9V 下的电阻小于灯在额定电压3.8V 下的电阻，R 实

222

2()()1 1.52W 0.38W 22444U U U P U P R R R R ==>=?===额额额额实额实实额实 即小灯泡的实际功率大于0.38W 。

(3)[4]探究电流与电阻的关系实验时，应控制不同电阻的电压保持不变，根据把5Ω、10Ω、15Ω、20Ω分别接入电路中进行探究，保证电路中各元件的安全，且用四个电阻都能顺利地完成实验：因电流表的量程为0~0.6A ，所以电路中的最大电流为0.6A ，当接入最小的电阻5Ω时，电压表示数即为允许的最大电压

U 大=R 小I 大=5Ω×0.6A=3V

因变阻器的最大阻值为30Ω，当变阻器电阻全部连入电路中时，若接入最大的电阻R 大=20Ω，此时电路中的最小电流

6V 0.12A 2030U I R R =

==+Ω+Ω

小定大滑大 定值电阻的最小电压 U 小=I 小R 定大=0.12A ×20Ω=2.4V

则定值电阻两端的电压应在2.4V~3V 。

3．用“伏安法”测量一只小灯泡的电阻实验中，电源电压恒为3V ，小灯泡L 标有“2.5V”字样，滑动变阻器标有“100.5A Ω”字样。

（1）请用笔面线代替导线，将图甲中实物电路正确连接完整。要求：滑动变阻器的滑片P 向左移。小灯泡的亮度变亮。

（___________）

（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，移动滑片仍如此。将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>.由此可知，发生故障的是_________断路（选填：“AB ”、“BC ”或“CD ”）。

（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，应该向______（选填“左”或“右”）移动滑片P 。才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示。为______A,则灯泡正常工作时的电阻为__________Ω，（除不尽则保留一位小数）。

实验次数 电压表示数U /A 电流表示数I /A 电阻R /Ω

1

1.00 0.14 2

1.70 0.22 3

2.50

（4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为________在影响灯丝电阻。细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷_______（填物态变化）形成的。 （5）小君同学只用电阻箱替换灯泡，其它不变，继续探究“电流与电阻的关系”，每次调节滑片P 使电压表示数均为2.5V.在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为________Ω。

【答案】 BC 左 0.28 10.7 温度 凝华 5~50

【解析】

【详解】

（1）滑动变阻器的滑片P 向左移，小灯泡的亮度变亮，即滑动变阻器阻值要减小，同时小灯泡的额定电压为3V ，所以接入电压表量程为0~3V ，连接如下：

（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，说明电路中存在断路现象或滑动变阻器接入阻值过大，移动滑片将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>，由此可知电路中BC 间断路

（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，为了继续增加其两端电压，应减小滑动变阻器两端电压，所以应该向左移动滑片P ，才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示，其量程为0~0.6A ，最小分度值为

0.02A,所以电流表读数为0.28A

，灯泡正常工作时的电阻为

3V

=10.7

0.28A

U

R

I

=≈Ω.

（4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为灯泡工作时散发热量，使其灯丝温度升高，所以是温度在影响灯丝电阻。细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷凝华形成的（先升华成钨蒸气再遇冷凝华）。

（5）滑动变阻器的最大允许通过电流为0.5A,此时对应电阻箱允许接入的最小电阻，根据

欧姆定律可知，允许接入的最小电阻为：min

max

2.5V =

=5

0.5A

U

R

I

=Ω；滑动变阻器最大阻值为10Ω，根据串联分压原理可知，此时电阻箱接入的最大电阻，根据串联分压原理可知：U1:U2=(3-2.5)V:2.5V=R滑max：R max=1:5，当R滑max=10Ω时，R max=50Ω，即电阻箱的接入阻值范围是5~50Ω.

4．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为

3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干．

（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线_________．

（2）在开关闭合前，应将滑动变阻器的滑片滑至最_____（选填“左”或“右”）端．（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示．小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为______A．

（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有_________．（写出具体的电阻值，多写少写都不给分）

（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率．

①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是_____；

②排除故障，继续实验,根据实验数据画出I﹣U图像（如图丙）．由此可求出小灯泡正常发光时的功率为__W；

（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1．请完成实验步骤．

①只闭合开关S1，移动滑动变阻器R2的滑片，使电流表示数为I1；

②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，移动滑动变阻器R1的滑片，使电流表示数为I1；再_____________________，读出电流表的示数为I2；

③则小灯泡的额定功率表达式为P额=_____．

【答案】略：右0.1215，30灯泡断路0.625再将滑动变阻器R2的滑片调到最左端3I12 /I2

【解析】

【分析】

【详解】

（1）电压表应并联在定值电阻两端，而不是电键的两端，如下图所示

（2）为保护电路，闭合开关前，滑动变阻器连入电路中的电阻最大，即滑动变阻器处于右的位置；

（3）由表格数据知道，通过移动滑片P进行了二次实验，都保证了定值电阻两端的电压为

2V，根据串联电路中总电压等于各分电阻两端电压之和可知：滑动变阻器两端的电压为U 滑

=U-U1 =3V-2V=1V，所以滑动变阻器连入的阻值R滑 =U滑/I=1V/0.2A=5Ω；当将20Ω的定值电阻替换10Ω的电阻后，由于没有移动滑动变阻器的滑片；则此时总阻值为R总 =R′+R滑=20Ω+5Ω=25Ω；所以电流表示数为：I′=U/R总=3V/25Ω=0.12A；

（4）在定值电阻两端电压保持2V的情况下，探究导体的电流跟电阻的关系，小明为了使实验能继续顺利进行，还可以使用的定值电阻有15Ω和30Ω，此时滑动变阻器都可以起到调节作用，当使用50Ω的定值电阻时，需要滑动变阻器接入电路的电阻为25Ω，已经超出滑动变阻器的最大值，故不可以选用；

（5）小明将电阻换成标有“2.5V”字样的小灯泡，①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是灯泡断路；

②排除故障，继续实验,根据实验数据画出I﹣U图像（如图丙）知道小灯泡正常发光时的电流是0.1A，故小灯泡正常发光时的功率为P=UI=2.5V×0.25A=0.625W

（6）②只闭合开关S2，保持滑动变阻器R2的滑片位置不变，移动滑动变阻器R1的滑片，使电流表示数为I1；再再将滑动变阻器R2的滑片调到最左端，读出电流表的示数为I2；

③则小灯泡的额定功率表达式为P额=3I12 /I2

5．现有下列器材：学生电源6V、电流表（0～0.6A，0～3A）、电压表（0～3V、0～

15V）、阻值不同的定值电阻若干、开关、滑动变阻器和导线若干，利用这些器材探究“电流与电阻的关系”。

(1)按图甲所示连接好电路，滑片P移到阻值最大处，将5Ω的定值电阻接入电路，闭合开关后无论怎样移动滑片P都发现：电压表有示数并保持不变，电流表始终无示数，其原因可能是______。

(2)排除故障后，多次换用定值电阻的阻值R1，调节滑动变阻器R2的阻值，保持电压表示数

不变，记下电流表示数I，利用描点法得到I随

1

1

R变化的图象如图乙所示。该实验中应当选择的滑动变阻器的规格可能是______。

A．50Ω1.0A B．30Ω1.0A C．20Ω1.0A

(3)请在图丙中选择正确的图象来反映本实验中滑动变阻器的电流I随其倒数

2

1

R变化的关系______，并说明理由______。

【答案】电阻断路 A C I 与2

1R 成正比，且U 2＝IR 2＝4V 【解析】

【分析】

【详解】

(1)[1]将5Ω的定值电阻接入电路，闭合开关后无论怎样移动滑片P 都发现：电流表始终无示数，电路可能断路，电压表有示数并保持不变，则电压表与电源连通，故其原因可能是电阻断路；

(2)[2]排除故障后，多次换用定值电阻的阻值R 1，调节滑动变阻器R 2的阻值，保持电压表示数不变，记下电流表示数I ，利用描点法得到根据如图乙I 随1

1R 变化的图象知， 当1

1R ＝0.05Ω﹣1，即R 1＝20Ω，对应的电流为0.1A ，电阻的电压为 V 0.1A 202V U IR ==?Ω=

根据串联电路电压的规律，变阻器分得的电压

6V 2V 4V V U U U 滑＝﹣＝﹣＝

变阻器分得的电压为电压表示数的2倍，根据分压原理，当接入20Ω电阻时，变阻器连入电路中的电阻为

22040R ?ΩΩ滑＝＝

故为了完成整个实验，应该选取最大阻值至少40Ω的滑动变阻器，该实验中应当选择的滑动变阻器的规格可能是A 。

(3)[3][4]变阻器分得的电压为4V ，为一定值，故通过变阻器的电流与变阻器连入电路电阻

成反比，即滑动变阻器的电流I 随其倒数2

1R 成正比，故其变化关系为过原点的直线；且 U 2＝IR 2＝4V

故图丙中选择正确的图象来反映本实验中滑动变阻器的电流I 随其倒数

2

1R 变化的关系为C 。

6．初三实验小组同学发现实验室有一只温敏电阻 R t ，其阻值与温度关系如图甲。该小组想

利用此电阻和电表制作一个体温计，设想是温度越高，电表示数越大。可用器材有：电源（电压恒为 6V）、电压表（量程 0~3V）、电流表（量程 0~0.6A）、定值电阻R

（200Ω）、开关、导线若干。

(1)小组同学首先对使用电流表还是电压表作为温度显示仪进行了讨论，小楷同学指出使用电流表无法显示温度的变化，其主要原因是______；

(2)小楷设计了如图乙的电路，并对该电路进行了说明，你认为下列说法中正确的是

______；

A．电压表示数随温度的升高而增大

B．电压表示数随温度的变化是不均匀的

C． R 的主要作用是避免电流过大

D．无论温度如何变化，电压表始终不超量程

(3)小睿将图乙中的电压表的接在R 两端，来测量温度。为了在电压表上标出人体正常体温值的位置，小睿查看了正常人腋窝温度为 37℃，如果将R t用绝缘布包好后置于正常人腋窝中央，保持腋窝合拢，闭合S，当电压表示数稳定后，电压表示数应为______V；

(4)如果想要电压表更加明显地显示温度的变化，即在可测温度范围内，电压表指针偏转角度更大，以下可行的方案有______。

A．将电源电压适当调大

B．使用量程更大的电压表

C．将R换成阻值更大且适当的定值电阻

D．保持其他部分不变，在电路中再串联一个阻值适当的定值电阻

E.保持其他部分不变，在R t两端并联一个阻值适当的定值电阻

【答案】电流很小，0~0.6A量程的电流表不能明显显示电流的变化 B 1.5V ACE

【解析】

【分析】

【详解】

(1)[1]由电路图可知，温敏电阻值很大，且与温度呈线性变化关系，电源电压恒为6V，电路中的电流很小，故使用0~0.6A量程的电流表不能明显显示电流的变化。

(2)[2]小楷设计了如图乙的电路，两个电阻串联，电压表测量温敏电阻两端电压，温度升高时温敏电阻阻值变小，电路电流变大，温敏电阻两端电压变小，则其表达示为

1

1

t

t

t

t

R

U U U

R

R R

R

==

++

故电压表示数随温度的升高而减小，且电压表示数随温度的变化是不均匀的；R的主要作用是分压实现电压表示数变化；根据串联电阻分压特点

t t t U R U R

R

=+ 则当t R R >时，电压表超量程；故选B 。

(3)[3]由图可推导出与的关系

402080t R t =-+

当正常人腋窝温度为37℃时，R t 阻值为

40372080600Ωt R =-?+=

闭合S ，当电压表示数稳定后，电压表示数应为

200Ω6V 1.5V 600Ω200Ω

t R U U R R '=

=?=++ (4)[4]电压表示数表达示为 11R t U U R R =

+ 电压变化量为

11(

)11R t t U U R R R R R

?=-+++? 如果想要电压表更加明显地显示温度的变化，即在可测温度范围内，将电源电压适当调大，或将R 换成阻值更大且适当的定值电阻，或保持其他部分不变，在R t 两端并联一个阻值适当的定值电阻（增大定值电阻分压比例），则电压表指针偏转角度会更大；故A 、C 、E 符合题意。

7．学校科技创新小组用伏安法测量小灯泡的电阻，电源电压为3V ，待测小灯泡的额定电压为2.5V ，电阻约为10Ω。

(1)如图甲所示是他们连接的实验电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线，正确连接实物图（______）。

(2)电路连接正确后，闭合开关，发现小灯泡不亮，滑动变阻器的滑片移动时，电压表无示数、电流表有示数且发生明显变化。产生这种现象的可能原因是______。

(3)故障排除后，闭合开关，当滑动变阻器的滑片P 移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向______移动（选填“左”

或“右”）；

(4)通过移动滑动变阻器的滑片P 记录了多组数据，并作出了如图丙所示的I －U 图像，由图可知小灯泡正常发光时的电阻为______Ω。

(5)完成测量后小明认为还可以用上述实验器材探究“电流与电压关系”，小李认为用上述器材不能完成此探究，你认为小李判断的理由是______。

(6)小金尝试用下面的方法将电流表改装成可直接测电阻的表，设计了如图所示电路，在M 、N 中可接待测电阻R x 。已知电流表的量程为0～0.6A ，电源电压为12V 。

①闭合开关前，将滑动变阻器的滑片P 移至B 端；

②先将M 、N 直接用导线连接，并移动滑动变阻器的滑片使电流表满偏，电流表的0.6A 刻度上标注的电阻值为0Ω，此时滑动变阻器的阻值为______Ω。

③电流表的0.2A 刻度处，标注的电阻值为______。

④请写出电流表的刻线I 与待测电阻R x 的关系式：______。改装后可直接测电阻的表，其表盘刻度______（选填“均匀”或“不均匀”）。

【答案】 小灯泡短路 左 12.5 在探究电流与电压关系时，要控制电阻不变，灯丝的电阻随温度的升高而增大 20Ω 40Ω 20x

U I R =

Ω+ 不均匀

【解析】

【分析】

【详解】 (1)如图甲所示的实物图连接，滑动变阻器在电路中无法起到调节小灯泡两端的电压的作用，连接正确的实物图，如图所示：

。

(2)[2]小灯泡不亮，滑动变阻器的滑片移动时，电压表无示数、电流表有示数且发生明显变化，说明电路发生了短路，且小灯泡不亮，说明是小灯泡短路。

(3)[3]当滑动变阻器的滑片P 移到某一位置时，电压表示数如图乙所示，电压表的示数是

2.1V ，小于2.5V ，要测量小灯泡正常发光时的电阻，因为小灯泡的额定电压是2.5V ，所以应该向左移动滑动变阻器的滑片，使电压表的示数为2.5V 。

(4)[4]由图丙可知，电压为2.5V 时，电流为0.2A ，所以此时小灯泡的电阻为

V L L 2.5V =12.5Ω0.2A

U R I == (5)[5]在探究电流与电压关系时，要控制电阻不变，灯丝的电阻随温度的升高而增大，灯丝的电阻是在发生变化的，所以，小李认为用上述器材不能完成此探究。

(6)[6]因为电源电压为12V ，将M 、N 直接用导线连接，并移动滑动变阻器的滑片使电流表满偏，电流表的0.6A 刻度上标注的电阻值为0Ω，此时滑动变阻器的阻值为

P 112V ===20Ω0.6A

U R I [7] 电流表的0.2A 刻度处，标注的电阻值为

P 212V =-=-20Ω=40Ω0.2A

U R R I 标 [8]已知电源电压为U ，滑动变阻器的阻值为20Ω，滑动变阻器和R x 串联，根据欧姆定律的公式，可写出电流表的刻线I 与待测电阻R x 的关系式为20x

U I R =Ω+。 [9]改装后可直接测电阻的表，其表盘刻度是不均匀的，因为电流和电压不是成正比关系。

8．某小组同学准备探究“通过导体的电流与导体两端的电压的关系”，实验器材有：干电池2节、滑动变阻器（5Ω，1A ）、电流表、电压表，开关各一个，不同阻值的定值电阻及导线若干：

(1)图甲是电路图，请根据图甲，在图乙中连接对应的实物图；

（______）

(2)闭合开关前，应将滑动变阻器的滑片P移到______端（选填“A”或“B”端），闭合开关后，他们移动滑动变阻器的滑片至某一位置，电压表示数为0.9V，电流表示数如图甲所示，接着继续探究，把所得数据填在下表中：

实验次数1234

电压U/V0.9 1.2 1.5 1.8

电流I/A0.080.100.12

①甲中电流的示数为______A；

②图乙是以电流I为纵坐标、电压U为横坐标建立的平面直角坐标系，请根据他们所测数据，在坐标系中描点，画出I-U图像，并记为a，________；

(3)图乙中b、c两条I-U图线，是其他组同学选择5Ω和10Ω的定值电阻，按图电路测量数

据所画，分析a、b、c、图像，可知，对于同一段导体_______________。

【答案】A 0.06

通过导体的电流与导体两端的电压成正

比

【解析】

【分析】

【详解】

(1)[1]电压表测量定值电阻的电压，滑动变阻器与电阻串联，由电路图连接的实物图如下图所示

(2)[2]闭合开关前，应将滑动变阻器的滑片P移到最大的地方，由图知滑片P应调到A端，此时滑动变阻器连接到电路中的阻值最大。

[3]电流表的分度值为0.02A，所以电流表的读数为

I

=0.02A3=0.06A

[4]

(3)[5]由图乙知I-U图线是一条过原点的直线，电流随着电压的增大而增大，所以得出对于同一段导体通过导体的电流与导体两端的电压成正比。

9．小明同学用如图甲所示的电路探究“通过导体的电流与电压和电阻的关系”：

(1)小明探究通过定值电阻的电流与其两端电压的关系：

①在连接实验电路时，开关应________；

②实验过程中，小明保持电源电压和电阻箱R的阻值不变，移动滑动变阻器R2的滑片P，测得的电流、电压如表1所示，分析表1中的数据可得到的结论是：______________；

表1

次数U1/V I/A

① 1.00.20

② 1.50.30

③ 2.00.40

表2

次数R1/ΩI/A

① 3.00.50

② 6.00.33

③9.00.25

(2)小明接着想探究电流与电阻的关系，他不再移动滑动变阻器R2的滑片P，仅改变电阻箱R的阻值，测得相应的电流值，如表2所示，分析表2中的数据，________（填“能”或“不能”）得出电流与电阻的关系，原因是

________________________________________________。

(3)小明将电阻箱R1换成额定电压为2.5V的小灯泡，如图乙所示，测小灯泡发光时的实际功率。

①小明闭合开关，移动滑动变阻器的滑片，发现小灯泡发光，但是电压表的示数始终为

0V。经检查后发现是电路中一根导线断路，则发生断路的导线是a、b、c、d中的________（填字母）

②更换导线后，小明完成了三次实验测量，并把数据填写在表3中。其中第一次测量时，电流表的示数如图丙所示，此时的电流为________A；

表3

③小明在该实验中进行多次测量，其测量目的是________（填下面的字母）。

A．求出灯泡在不同电压下功率的平均值，这样可以减小误差

B．找出灯泡的亮度与灯泡实际功率之间的关系

【答案】断开电阻一定时，电流与电压成正比不能没有控制定值电阻两端的电压不变c 0.24 B

【解析】

【分析】

【详解】

(1)①[1]为保护电路，在连接实验电路时，开关应断开。

②[2]分析表1中的数据可以看出，导体中的电流随电压的增大而增大，并且成倍数的增大，故得出的结论是：电阻一定时，电流与电压成正比。

(2)[3][4]由表2可知，当R1=3Ω时，I=0.50A，则定值电阻两端的电压

U1=IR1=0.50A×3Ω=1.5V

当R1′=6.0Ω时，I′=0.33A，则定值电阻两端的电压

U1′=I′R1′=0.33A×6.0Ω=1.98V

显然定值电阻两端的电压发生了变化，而本实验需要控制定值电阻两端的电压不变，故不能得出电流与电阻的关系。

(3)①[5]小明闭合开关，移动滑动变阻器的滑片，发现小灯泡发光，说明电路为通路，电压表的示数始终为0V，说明与灯泡并联的电压表出有断路，故只能是c导线断路了。

②[6]图丙中电流表的量程为0-0.6A，分度值为0.02A，示数为0.24A。

③[7]灯泡在不同电压下的功率不同，求功率的平均值无意义；小明在实验中进行了多次测量，其测量目的是找出灯泡的亮度与灯泡实际功率之间的关系。

故选B。

10．小丽利用图甲所示电路测量未知电阻R x的阻值，阻值大约为5 。

(1)该实验的原理是____；

(2)用笔画线代替导线将图甲实物电路连接完整_____(要求：导线不交叉，滑动变阻器滑片向左滑动时，电流表示数变大)；

(3)连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是（__________）

A．电流表坏了 B．滑动变阻器短路 C．电阻处接触不良 D．电阻短路

(4)排除故障后，调节滑动变阻器，正确测量后记录了多组数据，并在坐标系中画出了待测电阻R x的I-U图象，如图乙所示。若R x两端所加电压如图丙所示，则其电压为__V，通过它的电流为___A；

(5)利用下面的实验电路图，也能够测出未知电阻R x阻值的电路是_______。

A．B．C．

(6)将甲图中的电路元件进行重新组装，还可以完成的实验探究是（_______）A．探究导体中的电流与电压关系

B．探究导体中的电流与电阻关系

C．测量小灯泡的电功率

【答案】

U

R

I

= C

2.5 0.625 AC A

【解析】

【分析】

【详解】

(1)[1]该实验的原理是欧姆定律的变形公式

U

R

I

=

(2)[2]电压表选用的最大量程为3V，未知电阻R x的阻值大约为5Ω，故电流表的最大量程应选0.6A，滑动变阻器滑片向左滑动时，电流表示数变大，则滑动变阻器接入电阻变小，连接的实物图如下所示：
