安全电压分类及说明(2021版)
安全电压的级别
安全电压的级别
安全电压是指能够保证设备及其周边环境在运行期间达到安全可用的电压标准，是构建可行的安全电源系统的重要指标。
一般电气设备分为低压设备、中压设备和高压设备。
低压设备电压等级一般在50-1000伏，中压设备电压等级一般在1000-330伏，高压设备电压等级一般在
330-500伏。
电压等级越高，就需要使用更严格的安全电压等级，以确保设备在正常操作过
程中安全可靠。
低压设备的安全电压一般为220伏，中压设备的安全电压一般为
660伏，高压设备的安全电压一般为1000伏。
在实施安全电源时，安全电源的配置要符合国家标准，并且要保证电压的稳定。
即使在安全电压的范围内，也要强调设备的安全运行，平衡系统的电流和电压，以保证安全操作。
此外，在安全电压管理中还要注意以下几点：
（1）得到合适的继电器或保险丝，用来保护安全电压。
（2）严格控制电压，保持安全电压一致，以减少对设备的损害。
（3）安全电压控制中使用高效电流计量设备，并经常检查消除负校准误差。
（4）由于负荷变化，在实施安全电压控制时也要注意合理设计电路以及电源
负载的变化，以减少对设备的损害。
安全电压是保证设备及其周边环境在正常操作时保持安全可用的一种重要标准，因此各个电气设备在生产方面，应当符合国家安全电压等级标准，并且要保持安全电压的稳定性，合理规划电流和电压配置，以保证其安全可靠的运行。
安全电压分类及说明
安全电压分类及说明在日常生活和工作中，我们无时无刻都与电压打交道。
了解不同电压的安全性能对于保护生命财产安全尤其重要。
接下来，我们将介绍几种常见的电压分类及其安全性说明。
一、交流电压1. 低压低压交流电是指电压在1000V以下的电压。
在常见电路中，220V 交流电常被用来供电。
由于电压较低，若用正确的方式使用，它在日常生活中是比较安全的。
在使用低压电时，必须做到以下几点：•安装保护器件：例如漏电保护器，能够在感受到电路变异时立刻切断电源，防止触电事故的发生。
•不随意隔离电器的接地：因为电器外壳与地线相连，所以接触外壳时感受到的电荷可以释放到地上，已实现防触电事故的目的。
2. 中压中压交流电是指电压在1kV到35kV之间的电压。
在城市中较为常见，如供电、地铁。
在使用中压电时，必须做到以下几点：•使用大量的绝缘材料：例如绝缘手套、胶鞋等来防止电荷流过人体而电击人；•只能由专业人员操作：在操作、维护和维修方面，需要专业人员进行。
3. 高压高压交流电是指电压在35kV以上的电压。
在高压输电线路、核电站中使用。
高压电的的危险性较大，触电事故容易发生。
在接触高压电时，必须做到以下几点：•禁止近距离接近高压设备：应在电气设备放电后再接近，保持安全距离；•高空操作员必须专业人员：高处操作需要严格的安全防护措施，安全带必须正确穿戴，保持三点支撑。
在使用高压电时，必须严格遵循国家安全标准。
二、直流电压1. 低压低压直流电一般指电压在48V以内的电压。
在普通电池、太阳能发电、UPS配电系统等中使用。
在使用低压直流电时，要做到以下几点：•以防触电为基础，使用防触电器材；•禁止铜线和铝线直接接触，需在中间加电断栓、接线帽或接线某个装置；•工作人员要经过相关的安全和操作培训才能上岗。
2. 中压中压直流电一般指电压在1000V以上的电压。
在水电站、风力发电中都有使用。
在使用中压直流电时，要做到以下几点：•禁止使用未经绝缘处理的工具或器材；•根据工作要求，穿戴相关的防护装备；•由专业人员进行操作和维护。
安全电压分类及说明
安全电压分类及说明集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-安全电压分类及说明安全电压又称安全特低电压，是属于兼有直接接触电击和间接接触电击防护的安全措施。
其保护原理是：通过对系统中可能作用于人体的电进行限制，从而使触电时流过人体的电流受到抑制，将触电危险性控制在没有危险的的范围内。
一、特低电压的区段、限值和安全电压额定值1.特低电压区段所谓特低电压区段，是指如下范围：交流(工频)：无论是相对地或相对相之间均不大于50V(有效值)；直流(无纹波)：无论是极对地或极对极之间均不大于120V。
2．特低电压限值限值是指任何运行条件下，任何两导体间不可能出现的最高电压值。
特低电压限值可作为从电压值的角度评价电击防护安全水平的基础性数据。
我国国家标准GB3805—83《安全电压》规定，工频有效值的限值为50V、直流电压的限值为120V。
我国标准还推荐：当接触面积大于1cm2、接触时间超过1s时，干燥环境中工频电压有效值的限值为33V、直流电压限值为70V；潮湿环境中工频电压有效值的限值为16V、直流电压限值为35V。
3．安全电压额定值我国国家标准GB3805—83《安全电压》规定了安全电压的系列，将安全电压额定值(工频有效值)具体选用时，应根据使用环境、人员和使用方式等因素确定。
特别危险环境中使用的手持电动工具应采用42V安全电压；有电击危险环境中使用的手持照明灯和局部照明灯应采用36V 或24V安全电压，金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯应采用12V安全电压；水下作业等场所应采用6V安全电压。
当电器设备采用24V以上安全电压时，必须采取防护直接接触电击的撮施。
二、特低电压防护的类型及安全条件1．类型特低电压电击防护的类型分为特地电压(ExtraLowVoltage，缩写ELV 和功能特低电压(FunctionalExtraLowVoltage，缩写FELV)。

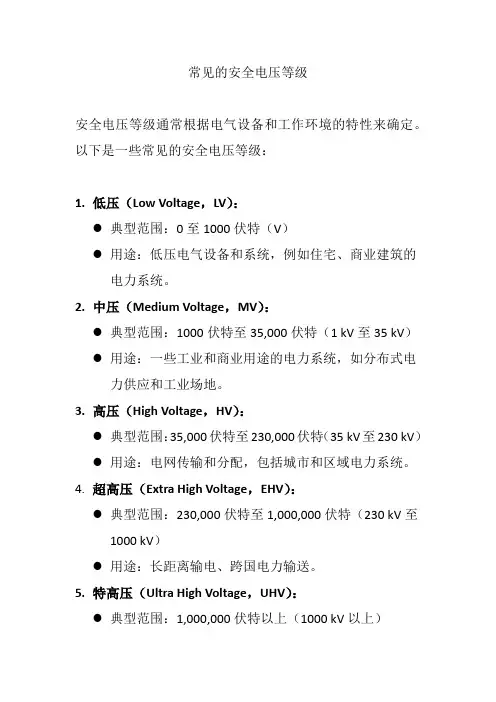

常见的安全电压等级
常见的安全电压等级
安全电压等级通常根据电气设备和工作环境的特性来确定。
以下是一些常见的安全电压等级：
1.低压（Low Voltage，LV）：
●典型范围：0至1000伏特（V）
●用途：低压电气设备和系统，例如住宅、商业建筑的
电力系统。
2.中压（Medium Voltage，MV）：
●典型范围：1000伏特至35,000伏特（1 kV至35 kV）
●用途：一些工业和商业用途的电力系统，如分布式电
力供应和工业场地。
3.高压（High Voltage，HV）：
●典型范围：35,000伏特至230,000伏特（35 kV至230 kV）
●用途：电网传输和分配，包括城市和区域电力系统。
4.超高压（Extra High Voltage，EHV）：
●典型范围：230,000伏特至1,000,000伏特（230 kV至
1000 kV）
●用途：长距离输电、跨国电力输送。
5.特高压（Ultra High Voltage，UHV）：
●典型范围：1,000,000伏特以上（1000 kV以上）
用途：极远距离、大规模电力输送，例如超长距离跨国输电。
这些电压等级是根据国际上通用的标准来划分的，实际应用中可能会根据地区和特定行业的需求而有所不同。
电气工程和安全标准通常规定了各种电压等级下的设备、绝缘要求和人身安全标准。
安全电压的标准及分类
安全电压安全电压是在一定条件下、一定时间内不危及生命安全的电压（42V 以下）。
根据欧姆定律，可以把加在人身上的电压限制在某一范围之内，使得在这种电压下，通过人体的电流不超过特定的允许范围。
这一电压就叫作安全电压，也称为特低电压（ELV）。
安全电压属既能防止间接接触电击也能防止直接接触电击的安全技术措施。
具有依靠安全电压供电的设备属于Ⅲ类设备。
我国规定工频有效值的额定值有42V、36V、24V、12V 和6V。
凡特别危险环境使用的手持电动工具应采用42V 安全电压的Ⅲ类工具；凡有电击危险环境使用的手持照明灯和局部照明灯应采用36V 或24V 安全电压；金属容器内、隧道内、水井内以及周围有大面积接地导体等工作地点狭窄、行动不便的环境应采用12V 安全电压；6V 安全电压用于特殊场所。
当电气设备采用24V 以上安全电压时，必须采取直接接触电击的防护措施（绝缘、屏护、间距）。
1.安全电源及回路配置1）安全电源通常采用安全隔离变压器作为特低电压的电源。
其接线如下图所示。
但不论采用什么电源，特低电压边均应与高压边保持双重绝缘的水平。
安全隔离变压器接线图一般用途的单相安全隔离变压器的额定容量不应超过10kV·A，三相的不应超过16kV·A。
电铃用变压器的额定容量不应超过100V·A。
玩具用变压器的额定容量不应超过200V·A。
Ⅰ类电源变压器可能触及的金属部分必须接地（或接零）。
其电源线中，应有一条专用的黄绿相间颜色的保护线。
Ⅱ类电源变压器不采取接地（或接零）措施，没有接地端子。
2）回路配置安全电压回路的带电部分必须与较高电压的回路保持电气隔离，并不得与大地、保护接零（地）线或其他电气回路连接。
但变压器外壳及其一、二次线圈之间的屏蔽隔离层应按规定接地或接零。
如果变压器不具备双重绝缘的结构，为了减轻变压器一次线圈与二次线圈短接的危险，二次线圈应接地或接零。
3）插销座安全电压设备的插销座不得带有接零或接地插头或插孔。

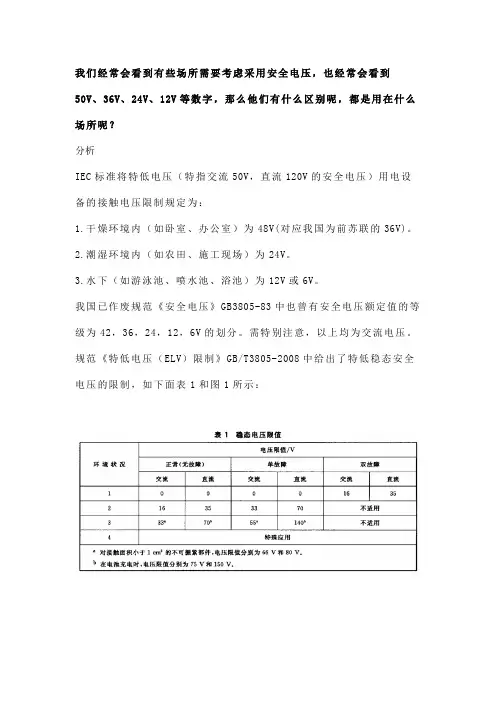

安全电压50V、36V、24V、12V有什么区别
我们经常会看到有些场所需要考虑采用安全电压，也经常会看到50V、36V、24V、12V等数字，那么他们有什么区别呢，都是用在什么场所呢？分析IEC标准将特低电压（特指交流50V，直流120V的安全电压）用电设备的接触电压限制规定为：1.干燥环境内（如卧室、办公室）为48V(对应我国为前苏联的36V)。
2.潮湿环境内（如农田、施工现场）为24V。
3.水下（如游泳池、喷水池、浴池）为12V或6V。
我国已作废规范《安全电压》GB3805-83中也曾有安全电压额定值的等级为42，36，24，12，6V的划分。
需特别注意，以上均为交流电压。
规范《特低电压（ELV）限制》GB/T3805-2008中给出了特低稳态安全电压的限制，如下面表1和图1所示：可以看出单故障状态下，环境状况1：（人体浸没水中）对应交流安全电压为0，直流为0。
环境状况2 ：(例如潮湿条件) 对应交流安全电压为33V，直流为70V。
环境状况3：(例如干燥条件) 对应交流安全电压为55V，直流为140V。
环境状况4：特殊状况(例如电焊、电镀)。
特殊状况的定义由各有关专业标准化技术委员会规定。
本标准规定的电压限值对于接触面积不大于80cm2的情况是保守的。
对于频率不大于100 Hz交流电的小接触面积情况,规定了更高的限值。
那么究竟为什么会有这么多等级呢？这主要与电流在不同环境中通过人体的不同效应有关。
交流电流通过人体时的效应可参见下表：（图片来源《工业与民用供配电手册》第四版）结论通过上述分析，我们可以总结如下：1.正常环境下，如果通过人体电流不超过30mA，可以认为是安全的。
2.对于浸没于水中不能按照30mA考虑，这是因为在水下大于摆脱阀值5mA的电流就会引起人体肌肉痉挛或者脑神经发生紊乱，使人体不能动弹，进而发生生命危险。
因此对于水下的用电设备一般采用SELV下的交流12V或者交流6V电源或者直流30V供电。
3.当SELV回路发生接地故障时，故障电流为线路的电容电流，其值非常小，用电设备外露可导电部分对地电压接近0V。
安全电压的五个等级
安全电压的五个等级在电气工程中，安全电压是指在正常情况下人体接触不会造成危险的电压等级。
根据国际标准，安全电压一般分为五个等级，分别是额定电压不超过50V的低压、额定电压50V至1000V的一般电压、额定电压1000V至36000V的高电压、额定电压36000V至110000V的超高电压和额定电压110000V以上的特高电压。
下面将对这五个等级的安全电压进行详细介绍。
低压安全电压（额定电压不超过50V）是指在正常情况下人体接触不会造成危险的电压等级。
低压电压通常用于家庭电器、移动电源等领域。
由于低压电压对人体的危害较小，因此在一些特殊场合，甚至可以允许人体直接接触低压电源。
但是在实际工作中，也要注意低压电源的安全使用，避免长时间接触低压电源，以免对身体造成潜在的危害。
一般电压安全电压（额定电压50V至1000V）是指在正常情况下人体接触不会造成危险的电压等级。
一般电压电源广泛应用于工业生产、商业用电等领域。
在使用一般电压电源时，需要注意对电气设备的绝缘和接地保护，以确保电气设备的安全可靠运行。
同时，对于一般电压电源的维护和检修也要严格按照相关标准和规定进行，确保人员的安全。
高电压安全电压（额定电压1000V至36000V）是指在正常情况下人体接触不会造成危险的电压等级。
高电压电源主要用于输电线路、变电站等领域。
由于高电压电源的电压较高，一旦发生漏电或短路等故障，可能会对设备和人员造成严重危害，因此在使用高电压电源时需要严格遵守相关的安全操作规程，确保设备和人员的安全。
超高电压安全电压（额定电压36000V至110000V）是指在正常情况下人体接触不会造成危险的电压等级。
超高电压电源通常用于特高压输电线路、大型发电厂等领域。
由于超高电压电源的电压极高，一旦发生故障可能会对设备和人员造成严重危害，因此在使用超高电压电源时需要严格遵守相关的安全操作规程，确保设备和人员的安全。
特高电压安全电压（额定电压110000V以上）是指在正常情况下人体接触不会造成危险的电压等级。
中国的电压分类标准：高压、中压、低压、安全电压
.
中国的电压分类标准：高压、中压、低压、安全电压
高、中、低等电压等级的分法较为复杂，不仅应用场合不同有可能存在差异，而且交流电和直流电的等级也有不同。
如在电气工程中，220V和380V都属于低压。
而在安全用电方面，220V和380V则都属于高压。
至于中压，其界限相对较为模糊。
在电力工业或电气工程中，由于低压电器被定义为用于交流电压1200V 及以下或直流电压1500V及以下的电器。
因此，通常交流1200V以下或直流1500以下都称为低压，交流1200V以上或直流1500以上则称为高压。
在安全用电方面，高压和低压的概念与电力工业或电气工程中的概念有一定的区别，通常将最高安全电压以下对人体比较没有伤害的电压称为低压，将高于安全电压及以上称为高压。
我国规定，安全电压则根据发生触电危险的环境条件不同，将安全电压分为三个等级：
1、特别危险(潮湿、有腐蚀性蒸气或游离物等)的建筑物中，安全电压为12V；
2、高度危险(潮湿、有导电粉末、炎热高温、金属品较多)的建筑物中，安全电压为36V；
3、没有高度危险(干燥、无导电粉末、非导电地板、金属品不多等)的建筑物，安全电压为65V。
；.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全电压分类及说明(2021版)
Safety management is an important part of production management. Safety and production are in
the implementation process
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
安全电压分类及说明(2021版)
安全电压又称安全特低电压，是属于兼有直接接触电击和间接接触电击防护的安全措施。
其保护原理是：通过对系统中可能作用于人体的电进行限制，从而使触电时流过人体的电流受到抑制，将触电危险性控制在没有危险的的范围内。
一、特低电压的区段、限值和安全电压额定值
1.特低电压区段
所谓特低电压区段，是指如下范围：
交流(工频)：无论是相对地或相对相之间均不大于50V(有效值)；
直流(无纹波)：无论是极对地或极对极之间均不大于120V。
2．特低电压限值
限值是指任何运行条件下，任何两导体间不可能出现的最高电压值。
特低电压限值可作为从电压值的角度评价电击防护安全水平
的基础性数据。
我国国家标准GB3805—83《安全电压》规定，工频有效值的限值为50V、直流电压的限值为120V。
我国标准还推荐：当接触面积大于1cm2
、接触时间超过1s时，干燥环境中工频电压有效值的限值为33V、直流电压限值为70V；潮湿环境中工频电压有效值的限值为16V、直流电压限值为35V。
3．安全电压额定值
我国国家标准GB3805—83《安全电压》规定了安全电压的系列，将安全电压额定值(工频有效值)具体选用时，应根据使用环境、人员和使用方式等因素确定。
特别危险环境中使用的手持电动工具应采用42V安全电压；有电击危险环境中使用的手持照明灯和局部照明灯应采用36V或24V安全电压，金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯应采用12V安全电压；水下作业等场所应采用6V安全电压。
当电器设备采用24V以上安全电压时，必须采取防护直接接触电击的撮施。
二、特低电压防护的类型及安全条件
1．类型
特低电压电击防护的类型分为特地电压(ExtraLowVoltage，缩写ELV和功能特低电压(FunctionalExtraLowVoltage，缩写FELV)。
其中，ELV防护又包括了安全特低电压(SafetyExtraLowVoltage，缩写SELV)和保护特低电压(protectiveExtraLowVoltage，缩写PELV)两种类型的防护。
但是，根据国际电工委员会相关的导则中有关慎用“安全”一词的原则，上述缩写仅作为特低电压保护类型的表示，而不再有原缩写字的含义，即：不能认为仅采用了“安全”特低电压电源就能防止电击事故的发生。
因为只有同时符合规定的条件和防护措施，系统才是安全的。
可将特低电压保护类型分为以下三类：
(1)SELV。
只作为不接地系统的安全特低电压用的防护。
(2)PELV。
只作为保护接地系统的安全特低电压用防护。
(3)FELV。
由于功能上的原因(非电击防护目的)，采用于特低电压，但不能满足或没有必要满足SELV和PELV的所有条件。
FELV防护是在这种前提下，补充规定了某些直接接触电击和间接接触电击
防护措施的一种防护。
上述三类中丛以SELV应用最广，国家标准GB3805—83《安全电压》中的安全电压相当于SELV。
2.安全条件
要达到兼有直接接触电击防护和间接接触电击防护的保护要求，必须满足以下条件：
(1)线路或设备的标准电压不超过标准所规定的安全特低电压值。
(2)SELV和PELV必须满足安全电源、回路配置和各自的特殊要求。
(3)FELV必须满足其辅助要求。
三、SELV和PELV的安全电源及回路配置
SELV和PELV对安全电源的要求完全相同，在回路配置上有共同要求，也有特殊要求。
1．SELV和PELV的安全电源
安全特低电压必须由安全电源供电。
可以作为安全电源的主要
有：
(1)安全隔离变压器或与其等效的具有多个隔离绕组的电动发电机组，其绕组的绝缘至少相当于双重绝缘或加强绝缘。
安全隔离变压器的电路图如图4—2所示。
安全隔离变压器的一次与二次绕组之间必须有良好的绝缘；其间还可用接地的屏蔽隔离开来。
安全隔离变压器各部分的绝缘电阻不得低于下列数值：
带电部分与壳体之间的工作绝缘2MΩ
带电部分与壳体之间的加强绝缘7MΩ
输入回路与输出回路之间5MΩ
输入回路与输入回路之间2MΩ
输出回路与输出回路之间2MΩ
Ⅱ类变压器的带电部分与金属物件之间2MΩ
Ⅱ类变压器的带电部分与壳体之间5MΩ
绝缘壳体上内、外金属物件之间2MΩ
安全隔离变压器的额定容量：单相变压器不得超过10kVA；三相
变压器不得超过16kVA；电铃用变压器不得超过100VA；玩具用变压器不得超过200VA。
安全隔离变压器的输入和输出导线应有各自的通道。
导线进、出变压器处应有护套。
固定式变压器的输入电路中不得采用接插件。
此外，安全隔离变压器各部分的最高温升不得超过允许限值。
例如：金属握持部分的温升不得超过20℃；非金属握持部分的温升不得超过40℃；金属非握持部分的外壳，其温升不得超过25℃；非金属非握持部分的外壳，其温升不得超过50℃；接线端子的温升不得超过35℃；橡皮绝缘的温升不得超过35℃；聚氯乙烯绝缘的温升不得超过40℃。
(2)电化电源或与高于安全特低电压回路无关的电源，如蓄电池及独立供电的柴油发电机等。
(3)即使在故障时仍能够确保输出端子上的电压(用内阻不小于3kΩ的电压表测量)不超过特低电压值的电子装置电源等。
2．SELV和PELV的回路配置
SELV和PELV的回路配置都应满足以下要求：
(1)SELV和PELV回路的带电部分相互之间、回路与其他回路之间应实行电气隔离，其隔离水平不应低于安全隔离变压器输入与输出回路之间的电气隔离。
尤其是有些电气设备，如继电器、接触器、辅助开关的带电部分，与电压较高线路的任何部分的电气隔离不应小于安全隔离变压器的输入和输出绕组的电气隔离要求，但此要求不排除PELV回路与地的连接。
(2)SELV和PELV回路的导线应与其他任何回路的导线分开敷设，以保持适当的物理上的隔离。
当此要求不能满足时，必须采取诸如将回路的导线置于非金属外护物中，或将电压不同的回路的导线以接地的金属屏蔽层，或接地的金属护套分隔开等措施。
回路电压不同的导线置于同一根多芯电缆或导线组中时，其中SELV和PELV回路的导线的绝缘必须单独地或成组地按能够耐受所有回路中的最高电压考虑。
四、SELV及PELV的特殊要求
1．SELV的特殊要求
(1)SELV回路的带电部分严禁与大地或其他回路的带电部分或
保护导体相连接。
(2)外露可导电部分不应有意地连接到大地或其他回路的保护导体和外露可导电部分，也不能连接到外部可导电部分。
若设备功能要求与外部可导电部分进行连接，则应采取措施，使这部分所能出现的电压不超过安全特低电压。
如果SELV回路的外露可导电部分容易偶然或被有意识地与其他回路的外露可导电部分相接触，则电击保护就不能再仅仅依赖于SELV的保护措施，还应依靠其他回路的外露可导电部分的保护方法，如发生接地故障时自动切断电源。
(3)若标称电压超过25V交流有效值或60V无纹波直流值，应装设必要的遮栏或外护物，或者提高绝缘等级；若标称电压不超过上述数值时，除某些特殊应用的环境条件外，一般无须直接接触电击防护。
2．PELV的特殊要求
实际上，可以将PELV类型看做是由SELV类型进行接地演变而来。
PELV允许回路接地。
由于PELV回路的接地，有可能从大地引入
故障电压，使回路的电位升高，因此，PELV的防护水平要求比SELV 要高。
(1)利用必要的遮栏或外护物，或者提高绝缘等级来实现直接接触电击防护。
(2)如果设备在等电位联结有效区域内，以下情况可不进行上述直接接触电击防护。
①当标称电压不超过25V交流有效值或60V无纹波直流值，而且设备仅在干燥情况下使用，且带电部分不大可能同人体大面积接触时；
②在其他任何情况下，标称电压不超过6V交流有效值或15V无纹波直流值。
五、FELV的辅助要求
第一，装设必要的遮栏或外护物，或者提高绝缘等级来实现直接接触电击防护。
第二，当FELV回路设备的外露可导电部分与一次侧回路的保护导体相连接时，应在一次侧回路装设自动断电的防护装置，以实现
实用文本 | DOCUMENT TEMPLATE
电力安全间接接触电击的防护。
六、插头及插座
为了避免经电源插头和插座将外部电压引入，必须从结构上保证SELV，PELV及FELV回路的插头和插座不致误插入其他电压系统或被其他系统的插头插入。
SELV和PELV回路的插座还不得带有接零或接地插孔，而FELV回路则根据需要决定是否带接零或接地插孔。
