游标卡尺的原理及使用
游标卡尺的构造、原理及使用方法和读数
游标卡尺的构造、原理及使用方法和读数一、构造常用的游标卡尺外形如图l－1所示。
游标尺B套在主尺A上并能沿主尺滑动，C、D、E分别为外径测脚、内径测脚和藏在主尺背面的深度测脚。
测量时使测脚与被测物的端面接触，如图l—2所示。
测脚与被测物接触的表面叫工作面。
两个外径测脚的工作面互相平行并且都垂直于主尺，用它们夹住圆柱体时，两工作面的距离等于圆柱直径D。
两个内径测脚的工作面相互平行并且都垂直于主尺，用它们从内部撑住圆孔且张开最大时，两工作面的距离等于圆孔内径d。
将主尺尾端抵住凹槽上口表面，深度测脚抵住槽底时，测脚伸出的长度等于槽深h。
二、测量原理某一种游标卡尺的刻度状况如图1—3甲所示，主尺最小分度为1毫米，游标尺刻度总长度为9毫米，划成10等分。
因此游标1分度的长度为0.9毫米，与主尺1毫米之差△L（叫做微差）为0.1毫米，它的第一条刻线与主尺上1毫米刻线重合，其余刻线都与主尺上刻线不重合。
同样，游标尺向右移动0.2毫米，将只有它的第二条刻线与主尺上2毫米刻线重合。
设用外径测脚夹住一张铜片时游标尺位置如图l—3乙所示，游标的第七条刻线与主尺上某刻线重合（图中用▲指示），则可知游标尺从甲图位置向右移动的距离d = 0.7毫米，就等于该铜片的厚度。
这种精度的游标还有另一种刻制方法：游标尺刻度仍为10等分，但总长度等于19毫米，游标尺1分度与主尺上2毫米的微差也是0.1毫米，如图1—3丙所示。
三、使用方法右手握住主尺，用拇指推动游标尺进退。
先让测脚并拢检查零点，正常情况下游标零刻线应与主尺零刻线重合。
若未能对正，应记下此时读数x0，叫做初读数或零点读数。
它可能是正值也可能是负值，如图1一4所示的。
x0 ＝－0.3毫米。
测量时测脚要抵紧被测物，不可使两者相对滑动，避免测脚被磨损。
先看游标尺零刻线与主尺上哪条刻线对准或比它稍偏右一些，依此读出毫米的整数值，再看与主尺刻线重合的那条游标刻度线标注的数值n，则小数部分就是n×0.1毫米，这样就得到了测量读数x。
游标卡尺的原理和读数方法
1
2
3
4
5
6
7
8
9
10
0 1 2 3 4 5 6 7 8 9 0
结构与功能
原理与读数
一.结构与功能
内径测脚 锁定旋钮 主尺 深度窄片
0
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
0
被测球体
游标尺
外径测脚
两条零刻线的间距等于 各测量点的间距
0
1
常 见 卡 尺
.
0 0
0
5
10
1
2
3
0
10
20
1
2
3
4
5
6
7
8
9
10
0
1
2
3
4
5
6
7
8
9
0
基本工作原理——错位放大法 二、基本工作原理 错位放大法
0
1
2
3
0
4
5
6
7
1
8
9
10
二、基本工作原理——错位放大法 基本工作原理 错位放大法
0 1 2 3 4 5 6 7 8 9 10
5
5
将主尺的9小格 毫米长度平均分成 将主尺的 小格9毫米长度平均分成 份，做 小格 毫米长度平均分成10份 成游标尺，游标尺的每小格即为0.9毫米 毫米,比主 成游标尺，游标尺的每小格即为 毫米 比主 尺相应小0.1毫米 毫米,根据游标尺和主尺的刻度错 尺相应小 毫米 根据游标尺和主尺的刻度错 位可测量不足一毫米的长度

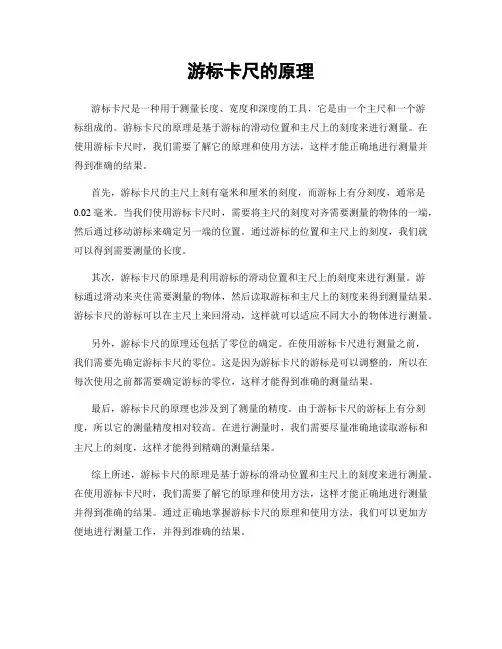

游标卡尺的原理
游标卡尺的原理
游标卡尺是一种用于测量长度、宽度和深度的工具，它是由一个主尺和一个游
标组成的。
游标卡尺的原理是基于游标的滑动位置和主尺上的刻度来进行测量。
在使用游标卡尺时，我们需要了解它的原理和使用方法，这样才能正确地进行测量并得到准确的结果。
首先，游标卡尺的主尺上刻有毫米和厘米的刻度，而游标上有分刻度，通常是0.02毫米。
当我们使用游标卡尺时，需要将主尺的刻度对齐需要测量的物体的一端，然后通过移动游标来确定另一端的位置。
通过游标的位置和主尺上的刻度，我们就可以得到需要测量的长度。
其次，游标卡尺的原理是利用游标的滑动位置和主尺上的刻度来进行测量。
游
标通过滑动来夹住需要测量的物体，然后读取游标和主尺上的刻度来得到测量结果。
游标卡尺的游标可以在主尺上来回滑动，这样就可以适应不同大小的物体进行测量。
另外，游标卡尺的原理还包括了零位的确定。
在使用游标卡尺进行测量之前，
我们需要先确定游标卡尺的零位。
这是因为游标卡尺的游标是可以调整的，所以在每次使用之前都需要确定游标的零位，这样才能得到准确的测量结果。
最后，游标卡尺的原理也涉及到了测量的精度。
由于游标卡尺的游标上有分刻度，所以它的测量精度相对较高。
在进行测量时，我们需要尽量准确地读取游标和主尺上的刻度，这样才能得到精确的测量结果。
综上所述，游标卡尺的原理是基于游标的滑动位置和主尺上的刻度来进行测量。
在使用游标卡尺时，我们需要了解它的原理和使用方法，这样才能正确地进行测量并得到准确的结果。
通过正确地掌握游标卡尺的原理和使用方法，我们可以更加方便地进行测量工作，并得到准确的结果。

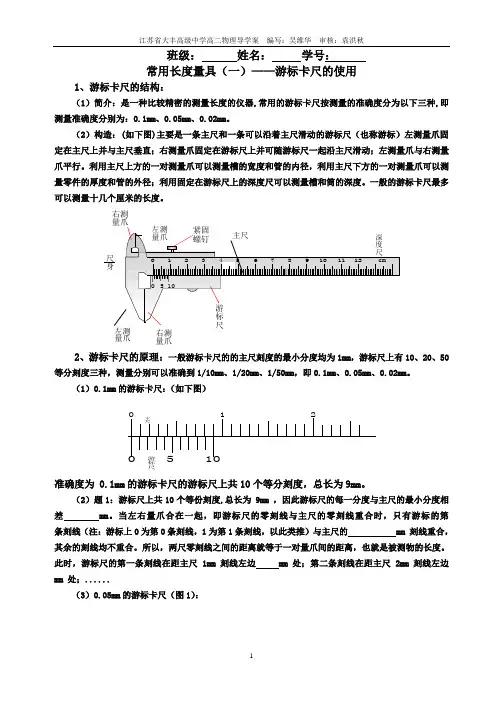

游标卡尺和螺旋测微器的原理和使用
班级： 姓名： 学号： 常用长度量具（一）——游标卡尺的使用1、游标卡尺的结构：（1）简介：是一种比较精密的测量长度的仪器,常用的游标卡尺按测量的准确度分为以下三种,即测量准确度分别为：0.1mm 、0.05mm 、0.02mm 。
（2）构造：(如下图)主要是一条主尺和一条可以沿着主尺滑动的游标尺（也称游标）左测量爪固定在主尺上并与主尺垂直；右测量爪固定在游标尺上并可随游标尺一起沿主尺滑动；左测量爪与右测量爪平行。
利用主尺上方的一对测量爪可以测量槽的宽度和管的内径，利用主尺下方的一对测量爪可以测量零件的厚度和管的外径；利用固定在游标尺上的深度尺可以测量槽和筒的深度。
一般的游标卡尺最多可以测量十几个厘米的长度。
右测右测量爪量爪2、游标卡尺的原理：一般游标卡尺的的主尺刻度的最小分度均为1mm ，游标尺上有10、20、50等分刻度三种，测量分别可以准确到1/10mm 、1/20mm 、1/50mm ，即0.1mm 、0.05mm 、0.02mm 。
（1）0.1mm 的游标卡尺：（如下图）0 5 10 游标尺0 12主尺准确度为 0.1mm 的游标卡尺的游标尺上共10个等分刻度，总长为9mm 。
（2）题1：游标尺上共10个等份刻度,总长为 9mm ，因此游标尺的每一分度与主尺的最小分度相差 mm 。
当左右量爪合在一起，即游标尺的零刻线与主尺的零刻线重合时，只有游标的第 条刻线（注：游标上0为第0条刻线，1为第1条刻线，以此类推）与主尺的 mm 刻线重合，其余的刻线均不重合。
所以，两尺零刻线之间的距离就等于一对量爪间的距离，也就是被测物的长度。
此时，游标尺的第一条刻线在距主尺 1mm 刻线左边 mm 处；第二条刻线在距主尺 2mm 刻线左边 mm 处；......（3）0.05mm 的游标卡尺（图1）：图1准确度为 0.05mm的游标卡尺的游标尺上共20个等分刻度，总长为19mm。
0.05mm的游标卡尺（图2）：图2准确度为 0.02mm的游标卡尺的游标尺上共50个等分刻度，总长为49mm。
2.0游标卡尺、螺旋测微器用法
读数规则： 固定刻度 + 可动刻度 注意：必须估读！
使用螺旋测微器应注意以下几点： 使用螺旋测微器应注意以下几点： 测量前，当小砧和测微螺杆并拢时， ①测量前，当小砧和测微螺杆并拢时，可动刻度 的零点与固定刻度的零点不相重合，将出现零误差， 的零点与固定刻度的零点不相重合，将出现零误差， 应加以修正， 应加以修正，即在最后测长度的读数上去掉零误差的 数值。 数值。 测量时， ②测量时，在测微螺杆快靠近被测物体时应停止 使用旋钮，而改用微调旋钮，避免产生过大的压力， 使用旋钮，而改用微调旋钮，避免产生过大的压力， 既可使测量结果精确，又能保护螺旋测微器。 既可使测量结果精确，又能保护螺旋测微器。 读数时， ③读数时，要注意固定刻度尺上表示半毫米的刻 线是否已经露出。 线是否已经露出。 读数时，千分位有一位估读数字， ④读数时，千分位有一位估读数字，不能随便扔 掉，即使固定刻度的零点正好与可动刻度的某一刻度 线对齐，千分位上也应读取为“ 。 线对齐，千分位上也应读取为“0”。
原理和使用 螺旋测微器是依据螺旋放大的原理制成的， 螺旋测微器是依据螺旋放大的原理制成的， 即螺杆在螺母中旋转一周， 即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线 方向前进或后退一个螺距的距离。因此， 方向前进或后退一个螺距的距离。因此，沿轴线 方向移动的微小距离， 方向移动的微小距离，就能用圆周上的读数表示 出来。螺旋测微器的精密螺纹的螺距是0.5mm 0.5mm， 出来。螺旋测微器的精密螺纹的螺距是0.5mm，可 动刻度有50个等分刻度，可动刻度旋转一周， 50个等分刻度 动刻度有50个等分刻度，可动刻度旋转一周，测 微螺杆可前进或后退0.5mm 因此旋转每个小分度， 0.5mm， 微螺杆可前进或后退0.5mm，因此旋转每个小分度， 相当于测微螺杆前进或后退这0.5/50=0.01mm 0.5/50=0.01mm。 相当于测微螺杆前进或后退这0.5/50=0.01mm。可 可动刻度每一小分度表示0.01mm 0.01mm， 见，可动刻度每一小分度表示0.01mm，所以螺旋 测微器可准确到0.01mm 由于还能再估读一位， 0.01mm。 测微器可准确到0.01mm。由于还能再估读一位， 可读到毫米的千分位，故又名千分尺。 可读到毫米的千分位，故又名千分尺。
游标卡尺及千分尺测量原理和使用
根据精度要求选择
考虑操作便捷性
在选择测量工具时，还应考虑其操作便捷性 。游标卡尺操作相对简单，适合快速测量； 千分尺操作较为精细，需要一定的操作经验 。
根据工件对精度的要求，选择精度合适的测 量工具。如果精度要求较高，应选择千分尺 ；如果精度要求一般，可选择游标卡尺。
05 维护保养与故障排除
日常维护保养方法
千分尺结构组成
尺身
千分尺的主体部分，通 常由钢材制成，具有较
高的刚性和稳定性。
测砧
测微螺杆
位于尺身的一端，用于与 被测物体接触，其形状和 尺寸根据测量需求而定。
位于尺身的另一端，通过 旋转可沿尺身轴线移动，
用于实现精确测量。
锁紧装置
用于锁定测微螺杆的位 置，防止在测量过程中
发生移动。
测量原理详解
注意事项与误差分析
使用前检查
避免过度用力
在使用千分尺前，应检查其是否有损坏或 变形现象，如有则应及时更换。
在旋转测微螺杆时，应避免过度用力，以 免损坏千分尺或导致测量误差。
注意温度影响
误差来源分析
千分尺的精度受温度影响较大，因此在使 用时应注意环境温度的变化，并在必要时 进行温度补偿。
千分尺的误差主要来源于制造精度、使用磨 损、温度变化等因素。为减小误差，应定期 对千分尺进行校准和维护保养。
04 游标卡尺与千分尺比较与 选择
测量范围及精度比较
01
02
03
游标卡尺测量范围
通常游标卡尺的测量范围 在0-300mm之间，不同 规格的卡尺会有所差异。
千分尺测量范围
千分尺的测量范围一般较 小，通常在0-25mm之间， 但精度更高。
精度比较
游标卡尺的精度一般为 0.02mm或0.05mm，而 千分尺的精度可达到 0.01mm或更高。
游标卡尺的原理及使用
游标卡尺的原理及使用游标卡尺是一种常见的测量工具，被广泛应用于机械加工、制造业、建筑和汽车维修等领域。
它的主要作用是测量物体的长度、宽度、深度和直径等尺寸。
本文将介绍游标卡尺的原理及使用方法。
一、游标卡尺的原理游标卡尺是由主尺和两个可滑动的游标组成的。
主尺上有一个固定的刻度，游标上则有一个可以滑动的刻度。
游标卡尺的测量原理是利用主尺上刻度与游标上刻度之间的相对位置进行测量。
游标卡尺的主尺上刻度通常是毫米或英寸，而游标上刻度通常是0.02毫米或0.001英寸。
主尺上的刻度称为主刻度，游标上的刻度称为游标刻度。
两个游标之间的距离可以通过游标刻度来测量。
游标卡尺上通常还有一个固定的机械测量误差，称为游标卡尺的测量误差。
在使用游标卡尺进行测量时，首先将物体放置在游标卡尺的夹爪之间，使其与刻度平行。
然后，通过移动游标，使其夹住物体。
主刻度上与游标刻度对齐的位置即为物体的长度。
二、游标卡尺的使用方法1. 准备工作在使用游标卡尺之前，需要进行一些准备工作。
首先，将游标卡尺清洁干净，确保刻度清晰可见。
其次，检查游标卡尺的测量误差，以确保其准确性。
2. 测量长度将游标卡尺的夹爪张开，将物体放置在夹爪之间。
然后，通过旋转滑动游标，使其夹住物体。
读取主刻度与游标刻度对齐的位置即可得到物体的长度。
3. 测量内径和外径游标卡尺还可以用于测量内径和外径。
测量内径时，夹住内径的两个点，读取主刻度与游标刻度对齐的位置，再加上游标刻度的数值即可得到内径的长度。
测量外径时，夹住外径的两个点，读取主刻度与游标刻度对齐的位置即可得到外径的长度。
4. 其他用途除了测量长度、内径和外径之外，游标卡尺还可以用于测量深度和步距等。
在测量深度时，将游标卡尺垂直于物体，使其接触到物体的底部。
然后，读取主刻度与游标刻度对齐的位置即可得到物体的深度。
三、注意事项在使用游标卡尺进行测量时，需要注意以下几点：1. 确保游标卡尺与待测物体保持垂直接触，并确保夹住物体时的夹持力适中，既不能过紧也不能过松。
游标卡尺的读数原理和读数方法
游标卡尺的读数原理和读数方法游标卡尺的读数机构，是由主尺和游标(如图2―2中的6和8)两部分组成。
当活动量爪与固定量爪贴合时，游标上的“0”刻线(简称游标零线)对准主尺上的“0”刻线，此时量爪间的距离为“0”，见图2―2。
当尺框向右移动到某一位置时，固定量爪与活动量爪之间的距离，就是零件的测量尺寸，见图2―1。
此时零件尺寸的整数部分，可在游标零线左边的主尺刻线上读出来，而比1mm小的小数部分，可借助游标读数机构来读出，现把三种游标卡尺的读数原理和读数方法介绍如下。
1游标读数值为0.1mm的游标卡尺如图2―4(a)所示，主尺刻线间距（每格）为1mm，当游标零线与主尺零线对准（两爪合并）时，游标上的第10刻线正好指向等于主尺上的9mm，而游标上的其他刻线都不会与主尺上任何一条刻线对准。
游标每格间距=9mm÷10=0.9mm主尺每格间距与游标每格间距相差=1mm-0.9mm=0.1mm0.1mm即为此游标卡尺上游标所读出的最小数值，再也不能读出比0.1mm小的数值。
当游标向右移动0.1mm时，则游标零线后的第1根刻线与主尺刻线对准。
当游标向右移动0.2mm时，则游标零线后的第2根刻线与主尺刻线对准，依次类推。
若游标向右移动0.5mm，如图2-4(b)，则游标上的第5根刻线与主尺刻线对准。
由此可知，游标向右移动不足1mm的距离，虽不能直接从主尺读出，但可以由游标的某一根刻线与主尺刻线对准时，该游标刻线的次序数乘其读数值而读出其小数值。
例如，图2―4(b)的尺寸即为：5×0.1=0.5(mm)。
图2-4 游标读数原理另有1种读数值为0.1mm的游标卡尺，图2-5(a) 所示，是将游标上的10格对准主尺的19mm，则游标每格=19mm÷10=1.9mm，使主尺2格与游标1格相差=2-1,9=0.1mm。
这种增大游标间距的方法，其读数原理并未改变，但使游标线条清晰，更容易看准读数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
读数三步骤
读整数
读小数
求和
精选课件
16
50分度的游标卡尺的读数原 理和10分度、20分度的一样。 你想出来了吗？
50分度的应该 怎么读呢？
精选课件
17
你能用0.02mm游标卡尺测量出1元硬币 、 5角硬币、1角硬币的直径和边缘厚吗？
1元硬币 直 径：25.00mm 边缘厚：1.84 mm
5角硬币 直 径：20.34mm 边缘厚：1.66 mm
精选课件
9
4、游标卡尺的测量原理
0
主尺
1 cm
游标向右移动0.1mm 游标
0
10
当被测量的物体厚度为0.1mm时，游标上 的哪一根刻度线与主尺上的刻度线相重合呢？
精选课件
10
4、游标卡尺的测量原理
0
主尺
1 cm
游标
0
10
当只被有测第量一的条物刻体度厚线度与为主0尺.1上mm的时1，毫主米尺刻上度
精确度为0.05mm
精选课件
15
游标卡尺的读数方法：
先看游标尺的零刻线在主尺的多少毫米 刻度线的右边，读出所测长度的以毫米为单 位的整数部分；再看游标尺上第几条刻度线 与主尺上的刻线对齐，将对齐的游标尺刻线 与游标尺零线间的格数乘以卡尺的精确度， 就是所测长度以毫米为单位的小数部分；以 上两部分相加就是卡尺的读数。
精选课件
22
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
测深杆用来测量物体
的深度 。
精选课件
3
一样长
精选课件
4
三、游标卡尺的分类： 000..0.0152mmmmmm
0 cm
1
00 1 5 2 10 3 15 4 2 5
00 105
52010 30 15 4100 20 5
游标卡尺一般分为10分度、20分度和50分度三种，10分 度的游标卡尺可精确到0.1mm , 20分度的游标卡尺可精确到 0.05mm , 而50分度的游标精卡选课尺件则可以精确到0.02mm。 5
游标卡尺的原理及使用
礼嘉中学
— 陈鹏
精选课件
1
一：游标卡尺的结构
机械游标卡尺
尺身
内测量爪
紧固螺钉 主尺
游标尺 外测量爪
深度尺
精选课件
2
二、游标卡尺的使用方法
测量时，先移动 游标，使量爪与 工件接触，取得 尺寸后拧紧螺钉 然后再读数，以 免尺寸变动。
游标卡尺的上下量爪
分别用来测量物体的 内外尺寸。
的线哪重一合根，刻其度余线的与刻游度标线上都刻与度主线尺相上重的合刻呢度？线
不重合。
精选课件
11
游标卡尺的原理
主尺刻度 1cm(10格)
游标刻度 9mm(10格)
每格0.9mm
物体的长度 = 主尺○刻度与游标 ○刻度之间的距离
物体的长= 度对齐= 主点尺的○主刻尺度刻与度游—游标刻度 标○刻度之间的距离
精选课件
19
作业
作1、简述游标卡尺的构造和使用方法。
业 2、简述0.02mm游标卡尺的刻线原
本
理及读数方法
思 １、如何准确判断游标上哪条刻度线与
考
尺身刻度线对准？
题 ２、用卡尺测量要估读吗？
精选课件
20
带表游标卡尺
高 度 游 标 卡 尺
齿轮游标卡尺
数 显 游 标 卡 尺 精选课件
深度游标卡尺
21
1角硬币 直 径：22.48mm 边缘厚：2.38 mm游标卡尺的构造及使用方法 2、游标卡尺的刻线原理及读数
方法：它是利用主尺与游标尺上
的最小刻度的差值来精确测量的，
差值的不同其测量的精度也不同，
测量值小数点后的位数也不同， 但它们的读数方法相同，即:测量 值=游标尺'0'对应主尺上的整毫 米数+与主尺刻度线对齐的游标 尺的格数×精度。
游标
0
10
当被测量的物体长度为零时，游标上的哪 一根刻度线与主尺上的刻度线相重合呢？
精选课件
7
4、游标卡尺的测量原理
0
主尺
1 cm
游标
0
0.1毫米
10
主尺上的1个最小分度与游标上1个分度相 差为多少呢？
精选课件
8
4、游标卡尺的测量原理
0.1mm
当被测量的物体厚度为0.1mm时，游标上 的哪一根刻度线与主尺上的刻度线相重合呢？
精选课件
12
游标卡尺的使用（读数）
精确度为0.1mm
精选课件
13
游标卡尺的使用（读数）
每格相差
0.05mm 再找与主尺对得最 好的游标刻度
先找游标零刻度所对 应的主尺刻度（或对 应主尺点前一刻度）
（主尺刻度）加上（游标刻度×精确 度）—— 本游标卡尺的精确度为0.05mm
精选课件
14
游标卡尺的使用（读数）
四、游标卡尺的测量原理（以十分度为例）
0
主尺 10毫米
1 cm
1毫米
0.9毫米 0
9毫米
游标 10
主尺上的最小分度是1毫米，游标上有10个等分度，总
长为主尺上的9毫米，则游标上每一个分度为0.9毫米，主尺
上一个刻度与游标上的一个刻度相差0.1 mm 。
精选课件
6
4、游标卡尺的测量原理
0
主尺
1 cm
