脚手架计算
脚手架工程量计算规则
脚手架工程量计算规则脚手架工程是在建筑施工中常见的一项重要工作，它为施工人员提供安全稳定的工作平台，提高施工效率。
在进行脚手架工程时，准确计算工程量是至关重要的，这有助于合理安排材料和人力资源。
本文将介绍脚手架工程量计算的规则和步骤。
一、计算脚手架的高度和面积脚手架的高度是指脚手架的垂直距离，可以通过测量建筑物的高度来确定。
脚手架的面积可以通过测量脚手架的长度和宽度来计算。
根据建筑物的具体情况和设计要求，确定脚手架的高度和面积。
二、计算脚手架的立杆、横杆和斜杆数量脚手架的立杆数量根据脚手架的高度和面积来确定。
通常情况下，每隔2-3米设置一个立杆。
横杆数量根据脚手架的面积和设计要求来确定。
一般情况下，每隔0.8-1.2米设置一个横杆。
斜杆数量根据脚手架的高度和设计要求来确定。
根据脚手架的结构类型和具体要求，计算脚手架的立杆、横杆和斜杆的数量。
三、计算脚手架的钢管、钢管连接件和木材数量脚手架的钢管数量根据立杆、横杆和斜杆的数量来确定。
根据脚手架的结构类型和设计要求，计算脚手架的钢管数量。
钢管连接件数量根据脚手架的结构类型和设计要求来确定。
根据脚手架的要求，计算脚手架的钢管连接件数量。
木材数量根据脚手架的面积和设计要求来确定。
根据脚手架的要求，计算脚手架的木材数量。
四、计算脚手架的脚手板和安全设施数量脚手板数量根据脚手架的面积和设计要求来确定。
根据脚手架的要求，计算脚手板的数量。
安全设施数量根据脚手架的高度和设计要求来确定。
根据脚手架的要求，计算脚手架的安全设施数量。
五、计算脚手架的总工程量和材料消耗根据以上的计算结果，累加脚手架的立杆、横杆、斜杆、钢管、钢管连接件、木材、脚手板和安全设施的数量，得到脚手架的总工程量。
根据脚手架的设计要求和使用经验，结合各材料的规格和标准，计算脚手架材料的消耗。
总结：脚手架工程量的计算对于施工工程的顺利进行和成本控制具有重要意义。
在进行脚手架工程量计算时，需要根据建筑物的具体情况和设计要求，合理计算脚手架的高度和面积，以及立杆、横杆、斜杆、钢管、钢管连接件、木材、脚手板和安全设施的数量，最终得到脚手架的总工程量和材料消耗。
脚手架工程量计算
脚手架工程量计算脚手架是为高空施工操作、堆放和运送材料而设置的架设工具或操作平台。
脚手架工程的工作内容主要是各种类型脚手架工程量的计算。
（1）外脚手架工程量计算规则①凡设计室外地坪至檐口（或女儿墙上表面）的砌筑高度在15米以下的按单排脚手架计算；砌筑高度在15米以上的或砌筑高度虽不足15米，但外墙门窗及装饰面积超过外墙表面积60%以上时，均按双排脚手架计算。
②外脚手架按外墙外边线长度，乘以外墙砌筑高度以平方米计算，突出外墙宽度在24cm 以内的墙垛，附墙烟囱等不计算脚手架；宽度超过24cm以外时按图示尺寸展开计算，并入外脚手架工程量之内。
不扣除门窗洞口所占面积。
③同一建筑物高度不同时，应按不同高度分别计算。
④各种独立柱按图示周长加3.6m乘以柱高，以平方米套用双排外脚手架。
（2）里脚手架工程量计算规则①建筑物内墙，凡设计室内地坪至顶板下表面的砌筑高度在3.6米以下的，按里脚手架计算，里脚手架按墙面垂直投影面积计算；砌筑高度超过3.6米以上时，按单排外脚手架计算。
②围墙脚手架，凡室外自然地坪至围墙顶面的砌筑高度在3.6米以下的，按里脚手架计算；砌筑高度超过3.6米以上时，按单排脚手架计算。
（3）满堂脚手架工程量计算规则①室内天棚装饰面距设计室内地坪在3.6米以上时，应计算满堂脚手架。
计算满堂脚手架后，墙面装饰工程则不再计算脚手架。
②满堂脚手架按室内净面积计算，其高度在3.6-5.2m之间时，计算基本层，超过5.2m时，每增加1.2m按增加一层计算，不足0.6m的不计。
满堂脚手架增加层=（室内净高度-5.2）/1.2 （结果应四舍五入到整数）③整体满堂钢筋混凝土基础，凡其宽度超过3m以上时，按期地板面积计算满堂脚手架。
（4）其他脚手架工程量计算规则①高度超过3.6m墙面装饰不能利用原砌筑脚手架时，可以计算装饰脚手架。
装饰脚手架按双排脚手架乘以0.3计算。
②立挂式安全网，按架网部分的实挂长度乘以实挂高度计算。
脚手架计算公式
óбσδφσφ4.1横向水平杆、纵向水平杆计算（1）横向水平杆抗弯强度Б=M/W≤M=1.2M GK+1.4∑M QK=1.2×［1.2×（0.3+0.11）×12/8］+1.4×［（2×1.2×12）/8］=0.4938.K·M=97.2≤f=205N/mm2查表W=5.08cm3 Б=M/W=493800/5.08×103=92.7≤f=205N/mm2 (2)横向水平杆的挠度V≤［V］V=5q l4/384E2=5×2.892×1012/384×2.06×105=1.5mmV=1.5mm＜L/150=6.7mm(3)纵向水平杆抗弯强度Б=M/W≤fM=1.2M GK+1.4∑M QK=0.395K·M查表W=5.08cm3 Б=M/W=395000/5.08×103=77.76≤f=205N/mm2 (4)横向水平杆的挠度V≤［V］V=FL3/48EZ=1.16×103×1.728×109/48×2.06×105×1.22×105=1.66mm＜L/150=8mm(5)扣件抗滑承载力R=（2+0.3+0.11）×1.44/2=1.735KN＜［R］=8KN4.2立杆计算N/ΦA+M W/W≤LN=1.2（NG1可+ NG2款）+0.85×1.4∑N QR=1.2［0.1291×30+（1.2×0.11+1.44×0.3）］+0.85×1.4×2×1.44 ×0.5=5.32+1.71=7.03KNλ=L0/i=1.92 查表得Φ=0.195查表i=1.58cm L0=kμh=1.155×1.75×1.5=303.2 cm查表得A=4.89 cm2M W=0.85×1.4 M WK=0.88×1.4 M K L a h2/10=0.135KN·MM K=0.7μZμS W V=0.7×1.11×1.2×0.45=0.42N/ΦA+M W/W=100.3N＜f=205N4.3连墙件计算N L= N LW+N0N LW=1.4×0.42×(1.2×1.5×9)=9.53KNN0按规范取值 N0=5KNN L= N LW+ N0=9.53+5=14.53 KN连墙件截面 A= N L/ f=70.9应采用φ10(A=78.5)以上钢筋为连墙件4.4立杆地基承载力P≤f g P=N/A一. 脚手架设计计算的原则：1.架高≥20.00m，且相应脚手架安全技术规范没有给出不必计算的构架尺寸规定。

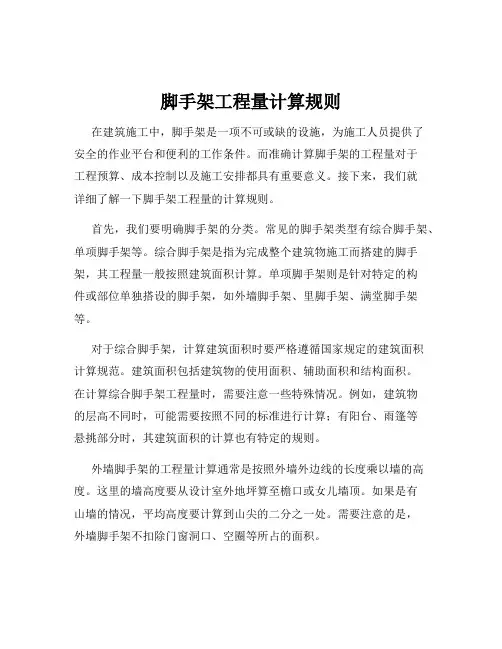

脚手架工程量计算规则
脚手架工程量计算规则在建筑施工中，脚手架是一项不可或缺的设施，为施工人员提供了安全的作业平台和便利的工作条件。
而准确计算脚手架的工程量对于工程预算、成本控制以及施工安排都具有重要意义。
接下来，我们就详细了解一下脚手架工程量的计算规则。
首先，我们要明确脚手架的分类。
常见的脚手架类型有综合脚手架、单项脚手架等。
综合脚手架是指为完成整个建筑物施工而搭建的脚手架，其工程量一般按照建筑面积计算。
单项脚手架则是针对特定的构件或部位单独搭设的脚手架，如外墙脚手架、里脚手架、满堂脚手架等。
对于综合脚手架，计算建筑面积时要严格遵循国家规定的建筑面积计算规范。
建筑面积包括建筑物的使用面积、辅助面积和结构面积。
在计算综合脚手架工程量时，需要注意一些特殊情况。
例如，建筑物的层高不同时，可能需要按照不同的标准进行计算；有阳台、雨篷等悬挑部分时，其建筑面积的计算也有特定的规则。
外墙脚手架的工程量计算通常是按照外墙外边线的长度乘以墙的高度。
这里的墙高度要从设计室外地坪算至檐口或女儿墙顶。
如果是有山墙的情况，平均高度要计算到山尖的二分之一处。
需要注意的是，外墙脚手架不扣除门窗洞口、空圈等所占的面积。
里脚手架的计算相对复杂一些。
当建筑物层高在 36 米以内时，按里脚手架计算；超过 36 米时，按满堂脚手架计算。
里脚手架的工程量按墙面垂直投影面积计算。
满堂脚手架主要用于室内天棚装饰等施工。
其工程量按室内净面积计算，不扣除柱、垛、附墙烟囱所占面积。
当室内净高度超过52 米时，每增加 12 米按增加一层计算，不足 06 米的不计。
另外，还有一些特殊部位的脚手架计算需要特别注意。
比如，独立柱脚手架按柱周长加 36 米乘以柱高计算；现浇钢筋混凝土梁、墙的脚手架，按设计室外地坪或楼板上表面至楼板底之间的高度乘以梁、墙净长计算。
在计算脚手架工程量时，还需要考虑一些其他因素。
比如，脚手架的材质、搭设方式、使用周期等都会对成本产生影响。
同时，不同地区可能会有一些地方性的计算规则和调整系数，在实际计算时需要结合当地的规定进行。

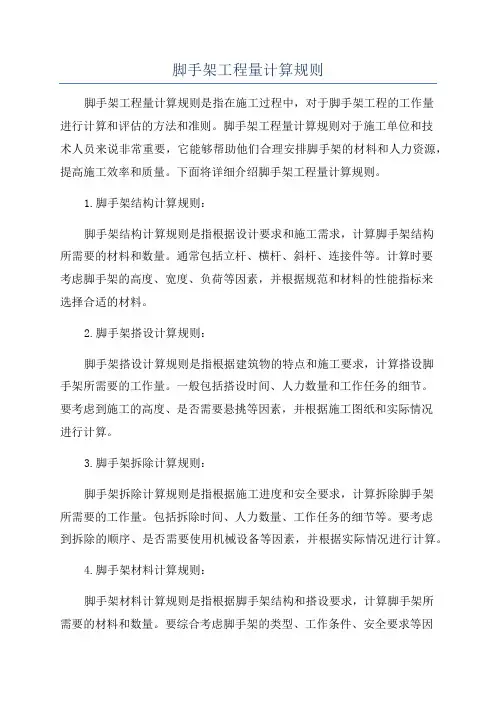

脚手架工程量计算规则
脚手架工程量计算规则脚手架工程量计算规则是指在施工过程中，对于脚手架工程的工作量进行计算和评估的方法和准则。
脚手架工程量计算规则对于施工单位和技术人员来说非常重要，它能够帮助他们合理安排脚手架的材料和人力资源，提高施工效率和质量。
下面将详细介绍脚手架工程量计算规则。
1.脚手架结构计算规则：脚手架结构计算规则是指根据设计要求和施工需求，计算脚手架结构所需要的材料和数量。
通常包括立杆、横杆、斜杆、连接件等。
计算时要考虑脚手架的高度、宽度、负荷等因素，并根据规范和材料的性能指标来选择合适的材料。
2.脚手架搭设计算规则：脚手架搭设计算规则是指根据建筑物的特点和施工要求，计算搭设脚手架所需要的工作量。
一般包括搭设时间、人力数量和工作任务的细节。
要考虑到施工的高度、是否需要悬挑等因素，并根据施工图纸和实际情况进行计算。
3.脚手架拆除计算规则：脚手架拆除计算规则是指根据施工进度和安全要求，计算拆除脚手架所需要的工作量。
包括拆除时间、人力数量、工作任务的细节等。
要考虑到拆除的顺序、是否需要使用机械设备等因素，并根据实际情况进行计算。
4.脚手架材料计算规则：脚手架材料计算规则是指根据脚手架结构和搭设要求，计算脚手架所需要的材料和数量。
要综合考虑脚手架的类型、工作条件、安全要求等因素，并根据实际情况进行计算。
材料计算规则要求准确，以确保施工过程中的材料供应和使用的合理性。
5.脚手架人力计算规则：脚手架人力计算规则是指根据脚手架工程的规模和施工要求，计算所需的人力数量和工作时间。
要综合考虑脚手架的搭设和拆除工作，以及其他相关的工作任务，并根据实际情况进行计算。
人力计算规则要考虑施工的效率和安全要求，以确保施工进度和质量。
脚手架工程量计算规则的制定和执行需要综合考虑施工工艺、设计要求和实际情况，要符合国家规范和标准，并根据工作实践不断调整和完善。
同时，要加强对施工单位和技术人员的培训和管理，提高他们的计算能力和质量意识。
脚手架计算公式
脚手架计算公式引言：脚手架是建筑施工中常用的辅助工具，用于支撑和搭建施工过程中的临时结构。
在计算脚手架的承重能力、稳定性等方面，需要使用一些计算公式。
本文将介绍脚手架计算公式的基本原理和应用，旨在帮助读者了解和应用脚手架计算公式。
一、脚手架基本概念脚手架是用于支撑和搭建建筑施工中的临时结构，主要包括立杆、水平杆、斜撑、连墙件等组成。
脚手架的设计和计算需要考虑多个因素，包括脚手架的承重能力、稳定性、使用环境等。
二、脚手架计算公式1. 脚手架的直立杆垂直承载能力计算公式：P = (σ× A) / F其中，P表示直立杆的垂直承载能力，σ表示计算截面的材料强度，A表示截面面积，F表示安全系数。
2. 脚手架水平杆承载能力计算公式：P = (σ× A) / F其中，P表示水平杆的承载能力，σ表示计算截面的材料强度，A表示截面面积，F表示安全系数。
3. 脚手架斜撑承载能力计算公式：P = (σ× A) / F其中，P表示斜撑的承载能力，σ表示计算截面的材料强度，A表示截面面积，F表示安全系数。
4. 脚手架连墙件的承载能力计算公式：P = (σ× A) / F其中，P表示连墙件的承载能力，σ表示计算截面的材料强度，A表示截面面积，F表示安全系数。
在以上计算公式中，安全系数F的取值一般根据实际情况确定，一般建议取1.5左右，以确保脚手架的安全性。
三、脚手架计算公式的应用脚手架计算公式可以帮助工程师或施工人员根据实际需要计算脚手架的承载能力，以确保脚手架的安全性。
在使用脚手架计算公式前，需要先确定脚手架的使用条件，如脚手架的高度、跨度、材料强度等参数。
根据这些参数，可以选择合适的脚手架材料和尺寸，并计算脚手架各部件的承载能力。
这样可以为施工人员提供可靠的脚手架设计方案，减少事故发生的风险。
需要注意的是，在实际使用脚手架时，除了计算公式外，还需要考虑其他因素，如脚手架的安全检测、维护保养等。
脚手架计算书
脚手架计算书一、永久荷载1、基本物架杆配件自重：每平米竖向架面的平均自重g k1=1/ah[(2h+a+b)g1+g3(a+2h)/6+4g1]=1/(1.3*1.5)[(2*1.5+1.3+.13)*38.4+(1.3+1.5*2)/6*18.4+4*13.2]=144.12N/m22、整体作用杆件自重：剪刀撑每隔六跨度一道，计算单元按两道算:1)、剪刀撑：G1=2*8.5*38.4=652.8N2)、连墙件：水平向按4米，竖向按4.2米，计算单元按6个计算。
G2=[(2*1.2+2*2)*38.4+4*13.2]*6=1791.36N 3）、全架性安全网：立网：G3=6*6*0.002=0.072N平网：G4=1*3*6*0.002=0.036N4）、整体作用杆件与基本物架连接时，所用的直角扣件与旋转扣件数量：a、剪刀撑固定在与之相交的横向水平杆的伸出端或立柱上所用旋转扣件为5*2=10个: G5=10*14.6=146Nb、整体作用杆件每平米坚向架面的平均自重荷载g k2=∑(1/si)[li(gi+g3/5)+ng K2]=1/(6*7.2)[652.8+179.36+0.072+0.036+146]=60.09N/m2二、可变荷载和作业层荷载1、作业层面上的施工荷载，考虑脚手架主要起围护作用，取为2KN/m22、作业层架面材料荷载脚步手板及非基本构架杆件的支承杆荷载脚手板用220*48*4000 自重为300N/块q K2=g Ka/a1b1+g Kb/s b=300/(0.22*4)+(2*1.3*38.4)/(4*0.8)=372.1N/m2=0.37KN/m23、作业层防护设施材料荷载挡脚板用220*48*4000的松木板,作业层按一层考虑。
g K3=∑q Ki/Li=300/4=75N/m一、风荷载及其计算1、风荷载标准值的计算式：wk=0.7μs*μz*w0查得：大庆市w0=0.30KN/m2风压高度糸数为μz/=1.36风荷载体型变化糸数μs=1.3ψψ=挡风面积/迎风面积取ψ=0.089 μs=0.12 wk=0.7*0.12*1.36*0.3=0.034KN/m2承载能力计算一、小横杆1、强度：M=ql2/8[1+(a1/lb)2]=(4.3*0.82/8)*[1-(0.3/0.8)2]=0.30KN·m=0.36*106N·mm W=π/32D*(D4-d4)=3.14/(32*48)*(484-412)=5.075*103正应力σ=M/W=（0.36*106）/(5.075*103)=59.1N/mm259.1N/mm2<205N/mm2符合要求2、挠度：因q K=(q K2+2)*1.5=3.56KN/m 查资料E=206*103N/mm2I=π/64*(D4-d4)=3.14/64*(484-414)=1.21*105mm2所以：y=q k al3/48EI*(6a2/l2+6a3/l3-1)=(3.56*300*8003)/(4.8*206*103*1.21*105)*[6*(0.3/0.8)2+6*(0.3/0.8 )3-1]=0.073mm<[μ]=l/150=5.3mm<10mm二、纵向水平杆：由于作业面荷载主要通过主节点传给立杆，所以纵向水平杆的强度和挠度不需要验算。
脚手架的计算
塔内塔外脚手架的计算脚手架受力计算方法1、恒荷载计算（脚手架壁厚按3mm计算）Gk=Hi（gk1+gk3）+n1lagk2其中：Gk：恒荷载计算标准值；Hi：立杆计算截面积以上的架高；gk1：以每米架高计的架构基结构杆见得自重计算基数；gk1=gak1+n2gbk1其中：n2：边角立杆取0.5，中立杆取1；gak1：在高1m宽1a的构架纵立杆立面内所有杆部件的总重；gbk1：在高1m宽1b的构件横立面内横向平杆段及其连接的总重；n1：同时存在的作业层设置数；gk2：以每米立杆纵距（la）计的作业层面材料的自重计算基数；gk2=n2（gak2+ gbk2+ gck2）其中：gak2：按每米立杆纵距（la）计的作业层脚手架的自重， gak2=0.035δlbδ：脚手板厚度；gbk2：按每米立杆纵距计的架面增设支承杆及其连接件的自重；gck2：按每米立杆纵距计的仅在作业层设置的栏杆、挡脚板和围护材料的自重；gk3：以每米架高计的外立面整体拉杆件和防护材料自重计算基数；gk3= gak3+ gbk3其中：gak3按每米架高计的外立面整体拉接杆件的自重；gbk3按每米架高计的防护杆件和封闭材料自重；2、施工载荷计算（Qk）Qk =nllaqk其中：qk：按每米立杆纵距la计的作业层施工荷载标准值的计算基数；3、风荷载计算（WK）WK=laψωk其中：ψ：取构件部件高h宽la范围内的所有杆件配件迎风投影面积之和与h*l4、计算轴心力设计值NノNノ=1.2(NGK+NQK)NGK =GK NQK =QKMw=0.12qwkh2其中: qwk=WK= laAnωk /Awh:步距;Aw:脚手架立面的迎风面积,Aw=la*hAn:脚手架立面Aw内的挡风面积；W：截面抵抗矩：5*103；5、计算稳定Nノ/（ψA）+Mw/W≤fc/（0.9γノm）其中:fc:钢结构抗压强度设计值；γノ:材料强度附加分项系数；1.56076、脚手架受力计算说明一般脚手架承重不超过270kg，不加扫地杆其承载能力下降约5%，步距由1.2m增到1.8m，承载能力下降26-29%，加横向支撑承载能力提高15%，加纵向支撑(剪刀撑)承载能力增加12%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外脚手架计算书一、基本参数信息:1.脚手架基本参数搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为1.50米，立杆的步距为1.50 米，施工层小横杆间距为1.0m；计算的脚手架为双排脚手架搭设高度为 35.0 米，立杆采用单立管；内排架距离墙长度为0.30米；大横杆在上，搭接在小横杆上的大横杆根数为 2；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；扣件抗滑承载力系数为 0.80；连墙件采用两步三跨，竖向间距 3.60 米，水平间距4.50 米，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工荷载均布参数(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:1；3.风荷载参数基本风压为0.50，风荷载高度变化系数μz 为0.84，风荷载体型系数μs为0.095；考虑风荷载4.静荷载参数每米立杆数承受的结构自重标准(kN/m2):0.1161；脚手板自重标准值(kN/m2 ):0.350；栏杆挡脚板自重标准值(kN/m2):0.140；安全设施与安全网(kN/m2 ):0.005；脚手板铺设层数:2；脚手板类别:木板；栏杆挡板类别:栏杆竹串片；5.地基参数地基土类型:砂卵石回填；地基承载力标准值(kN/m2):300.00；基础底面扩展面积(m2):0.09；基础降低系数:0.40。
二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。
按照大横杆上面的脚手板和活荷载作为均布荷载计算大横杆的最大弯矩。
1.均布荷载值计算大横杆的自重标准值:P=3.84kg/m*9.8N/kg=0.038 kN/m ；1=0.350×1.50/(2+1)=0.175 kN/m ；脚手板的荷载标准值:P2活荷载标准值: Q=3.000×1.50/(2+1)=1.50 kN/m；=1.2×0.038+1.2×0.175=0.256 kN/m；静荷载的计算值: q1活荷载的计算值: q=1.4×1.50=2.10 kN/m；2大横杆计算荷载组合简图(跨中最大弯矩和跨中最大挠度)大横杆计算荷载组合简图(支座最大弯矩)2.强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯矩跨中最大弯距计算公式如下:跨中最大弯距为M=0.08×0.256×1.5002+0.10×2.10×1.5002=0.518 kN.m；1max支座最大弯距计算公式如下:支座最大弯距为M=-0.10×0.256×1.5002-0.117×2.10×1.5002=-6102maxkN.m；我们选择支座弯矩和跨中弯矩的最大值进行强度验算：σ=Max(0.518×106,0.610×106)/5080.0=120.08 N/mm2<205.00N/mm2；故：满足要求！3.挠度计算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度计算公式如下：静荷载标准值: q1= P1+P2=0.038+0.175=0.213 kN/m；活荷载标准值: q2= Q =1.50 kN/m；三跨连续梁均布荷载作用下的最大挠度V= 0.677×0.213×1500.04/(100×2.06×105×121900.0)+0.990×1.5×1500.04/(100×2.06×105×121900.0) =3.284 mm<10mm；故：满足要求！三、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。
用大横杆支座的最大反力计算值，在最不利荷载布置下计算小横杆的最大弯矩和变形。
1.荷载值计算大横杆的自重标准值：p1= 0.038×1.500 = 0.057 kN；脚手板的荷载标准值：P2=0.350×1.50×1.00/(2+1)=0.175 kN；活荷载标准值：Q=3.000×1.50×1.00/(2+1) =1.500 kN；荷载的计算值: P=1.2×(0.057+0.175)+1.4 ×1.50 = 2.39 kN；小横杆计算简图2.强度计算最大弯矩考虑为小横杆自重均布荷载与荷载的计算值最不利分配的弯矩和均布荷载最大弯矩计算公式如下:Mqmax= 1.2×0.038×1.002/8 = 0.006 kN.m；集中荷载最大弯矩计算公式如下:Mpmax= 2.39×1.00/3 = 0.800 kN.m ；最大弯矩 M= Mqmax + Mpmax= 0.806 kN.m；σ = M / W = 0.806×106/5080.000=158.66 N/mm2<205.00N/mm2；故：满足要求！3.挠度计算最大挠度考虑为小横杆自重均布荷载与荷载的计算值最不利分配的挠度和小横杆自重均布荷载引起的最大挠度计算公式如下:Vqmax=5×0.038×1500.04/(384×2.060×105×121900.000) = 0.099 mm ；P 2 = p1+ p2+ Q = 0.057+0.175+1.50 = 1.732 kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下:Vpmax= 1732.00×1500.0×(3×15002-4×1500.02/9 ) /(72×2.060×105×121900.0) = 8.262 mm；最大挠度和 V = Vqmax + Vpmax= 0.099+8.262 =8.361mm<10mm；故：满足要求！四、扣件抗滑力的计算:按照规范直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转单扣件承载力取值为6.40kN。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ Rc其中 Rc -- 扣件抗滑承载力设计值,取6.40 kN；R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；横杆的自重标准值: P1= 0.038×1.50=0.057 kN；脚手板的荷载标准值: P2= 0.350×1.50×1.500/2=0.394 kN；活荷载标准值: Q = 3.000×1.50×1.500 /2 = 3.375 kN；荷载的计算值: R=1.2×(0.057+0.394)+1.4×3.375=5.266 kN；R < 6.40 kN , 单扣件抗滑承载力的设计计算满足要求!五、脚手架荷载标准值:作用于脚手架的荷载包括静荷载、活荷载和风荷载。
