初中物理竞赛专题训练(杠杆).doc

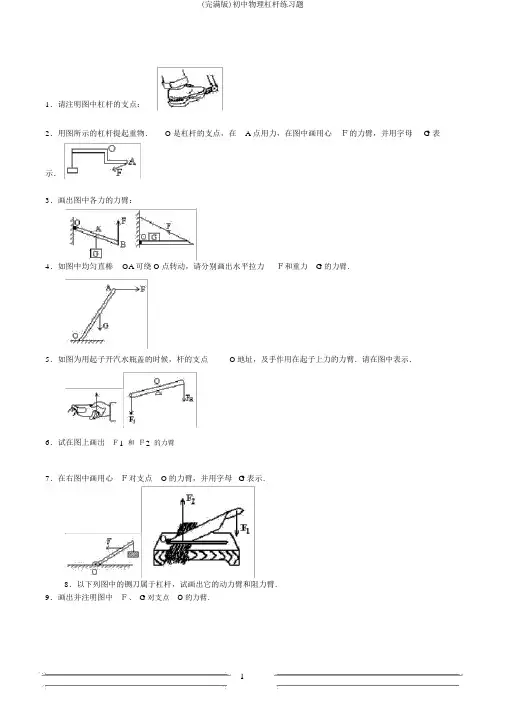

(完整版)初中物理杠杆练习题
1．请注明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在 A 点用力，在图中画用心Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕 O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O地址，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画用心Ｆ对支点O的力臂，并用字母G表示．8．以下列图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并注明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中 Ｆ 1 和 Ｆ 2 的力臂 G 和 G ．12 12．画出图中杠杆所受各力对于点 O 的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力 G 和拉力 Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1 的力臂 G 和阻力 Ｆ2 的力臂 G ．1 215．画出图中，加在杠杆上的动力 Ｆ的力臂．16．以下列图，试画出杠杆 OA 所受力的力臂（ OA 杆的质量忽略不计）17．图中，均匀直棒 AB 可绕 A 点转动，在 B 端加一竖直向上的 40 牛顿的力 Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力 Ｆ 1 和Ｆ 2 的力臂，并用G 和 G 分别注明．1219．画出图中杠杆所受各力对于支点 O 的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O 是支点，试分别画出 Ｆ1， Ｆ2 的力臂 G 1， G 2．21．以下所示的杠杆中， O 是支点，在图上画出Ｆ 、Ｆ 2 的力臂，并且用 G 、 G 表示它112们．22．画出以下各力的力臂（如图）23．画出以下各力的力臂（如图）24．如图中的点 O 是杠杆的支点，画用心 Ｆ 1 和 Ｆ 2 的力臂，并用字母G 和 G 注明．1225．画出图中 Ｆ1 和Ｆ 2 的力臂．26．在图中，画用心 Ｆ 1 和Ｆ 2 对杠杆支点 O 的力臂，并分别用字母G 和 G 表示．1227．以下列图，一木杆可绕固定轴 O 自由转动，木杆在水平拉力 Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力 G 对 O 点的力臂．28．画出图 1 和图 2 中各力的力臂．29．以下列图的杠杆，左边挂有两个各重 10 牛顿的相同钩码，在一个大小为 30 牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中合适的地址用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉缩短，动力Ｆ1作用在A点上，阻力Ｆ2作用在 B 点上，请在图中画出各力的力臂，在你所画的图中：----表示Ｆ1的力臂，_____表示Ｆ2的力臂．31. O 为支点， AO=60cm ， OB=40cm ， BC=30cm ，在杆上某处挂一物体，要使杠杆在图示地址平衡．请在图中画出最小的动力F1、动力臂 L 1和物体受到的重力表示图．32. 3．如图为某一轻质杠杆，其中O点为支点，在B点悬挂一物体，要使杠杆在图中地址处于静止（平衡）状态，在图中的 A 点画出所需的最小力 F 的表示图及其力臂．33.如图为某一轻质杠杆，其中O 点为支点，在 B 点悬挂一物体，要使杠杆在图中地址处于静止（平衡）状态，在图中的 A 点画出所需的最小力 F 的表示图及其力臂．34．用以下列图的杠杆提起重物， O是杠杆的支点，若在 A 点用力，在图中画用心Ｆ的力臂，并用字母 G表示35．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．36．以下列图的杠杆中，O是支点．画用心Ｆ1、Ｆ2的力臂，并用字母G1、G2表示．37．先在图中找到支点的地址，尔后依照情况确定动力和阻力，再画出各力臂：38．以下列图装置中， O是支点， AO＝ BC＝40 厘米， OC＝ 30 厘米，在 A 端悬挂 50 牛顿的重物时，在 B 端最少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．39. ．（ 1）以下列图，一把茶壶放在水平桌面上，请画出茶壶所受的重力G 的表示图．（2）以下列图的茶壶在倒茶时相当于一个杠杆，现以O 为支点，在 A 点处提壶耳向杯中倒水，请画出作用在 A 点的最小的动力 F 及其对应的力臂l．40. 地震抢险中一项深重的任务是清理公路上的巨石、以下列图，抢险队员用撬棍AB 伸到一块巨石的下面，尔后以下端 A 为支点逆时针撬动、已知棍长AB=1 、5m， AC=0 、 25m，撬棍与巨石之间相互作用力的方向与撬棍垂直、若要撬动这块巨石，在 C 处最少要对巨石施加6000N 的力、问：抢险队员在图中的撬棍上怎样施加力时最省力？这个最小的力是多大？41．如图所示，画出使杠杆AB 在图地址静止时所用最小力 F 的作用点和方向42．现将一石磙推登台阶，请你在图上画出最小力的表示图．43．如图，用最小的力撬动石块，请画出这个力的表示图，并标出它的力臂l．44．羊角锤是我们生活中常用的一种工具，请你在图中画出拔钉子时在羊角锤上施加的最小力．45（ 2009?太原）某同学在做俯卧撑运动时（以下列图），可将他视为一个杠杆，支点为O，他的重心在 A 点，支撑力为F，请画出重力和支撑力 F 的力臂．46．以下列图，均匀杆可绕O 转动，在力 F 作用下静止在水平川址，L 为 F 的力臂，请在图中作出杆重力G 表示图和力 F 的方向．47．（ 2006?锦州）请在图中画出用瓶起子启瓶盖的动力F1的力臂 L 1和阻力 F248．以下列图的钢丝钳，其中 A 是剪钢丝处， B 为手的用力点，O 为转动轴（支点），右图为单侧钳柄及相连部分表示图．请在图中画出钢丝钳剪钢丝时的动力臂L 1和阻力 F2．49．以下列图，F1是作用在抽水机手柄 A 点处的动力， O 为支点．请画出动力F1的力臂 L 1和抽水机手柄B 点处碰到的阻力力F2．。

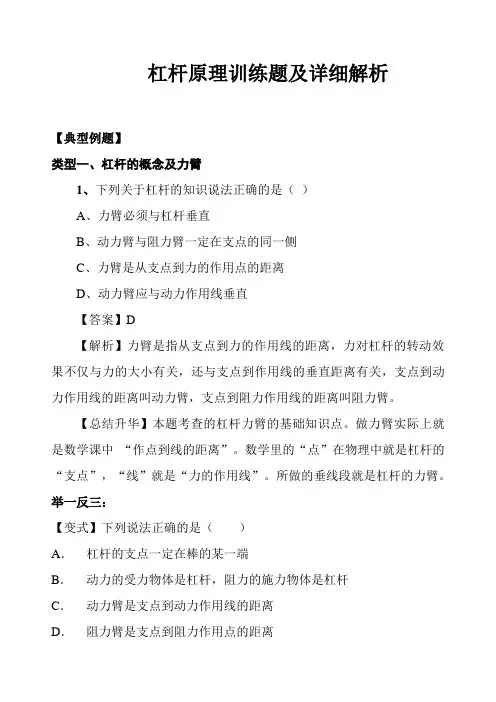

初中物理杠杆原理训练题及详细解析
杠杆原理训练题及详细解析【典型例题】类型一、杠杆的概念及力臂1、下列关于杠杆的知识说法正确的是（）A、力臂必须与杠杆垂直B、动力臂与阻力臂一定在支点的同一侧C、力臂是从支点到力的作用点的距离D、动力臂应与动力作用线垂直【答案】D【解析】力臂是指从支点到力的作用线的距离，力对杠杆的转动效果不仅与力的大小有关，还与支点到作用线的垂直距离有关，支点到动力作用线的距离叫动力臂，支点到阻力作用线的距离叫阻力臂。
【总结升华】本题考查的杠杆力臂的基础知识点。
做力臂实际上就是数学课中“作点到线的距离”。
数学里的“点”在物理中就是杠杆的“支点”，“线”就是“力的作用线”。
所做的垂线段就是杠杆的力臂。
举一反三：【变式】下列说法正确的是（）A．杠杆的支点一定在棒的某一端B．动力的受力物体是杠杆，阻力的施力物体是杠杆C．动力臂是支点到动力作用线的距离D．阻力臂是支点到阻力作用点的距离【答案】C2、（2015•晋江市一模）如图所示，开瓶盖的起子可以看作是一个杠杆，在图中能正确表示开瓶盖时，杠杆的支点、动力和阻力的是（）A．B．C．D．【答案】C【解析】（1）瓶盖紧紧的套在瓶口上，要使瓶盖打开，要克服瓶盖和瓶口之间的摩擦力，瓶盖给起子的力是向下的，利用杠杆克服这个摩擦力。
（2）动力F1使杠杆绕固定点转动，阻力F2阻碍杠杆转动，杠杆在动力和阻力的作用下，保持静止状态或匀速转动状态。
【总结升华】掌握杠杆的五个要素：支点、动力、阻力、动力臂、阻力臂。
3、画出图中力F的力臂，并用字母L表示。
【答案】【解析】作杠杆的力臂的方法是：（1）反向延长各力（或正向延长）。
（2）过支点作延长线的垂线。
（3）标上直角符号和大括号，并标上表示该力臂的字母。
【总结升华】力臂的作图是初中物理基本题型，应该掌握好。
举一反三：【变式】如图所示的杠杆中，动力的力臂用L表示，图中所画力臂正确的是（）【答案】D类型二、杠杆的平衡条件4、在铁路道口常设有如图所示的道闸，这种道闸平时上扬，当火车要通过道口时道闸转动到水平位置，示意过往的其他车辆停车等候，这种道闸称为常开型道闸。
初中物理杠杆试题及答案
初中物理杠杆试题及答案一、选择题1. 杠杆的五要素包括：A. 支点、动力、阻力、动力臂、阻力臂B. 支点、动力、阻力、力臂、力矩C. 支点、动力、阻力、力矩、力臂D. 支点、动力、阻力、力臂、力矩答案：A2. 杠杆平衡的条件是：A. 动力乘以动力臂等于阻力乘以阻力臂B. 动力乘以阻力臂等于阻力乘以动力臂C. 动力乘以阻力臂等于阻力乘以动力臂D. 动力乘以力矩等于阻力乘以力矩答案：A3. 杠杆可以分为三类，其中省力杠杆的特点是：A. 动力臂大于阻力臂B. 动力臂小于阻力臂C. 动力臂等于阻力臂D. 动力臂与阻力臂成任意比例答案：A4. 动力臂是杠杆上从支点到动力作用线的距离，下列关于动力臂的说法正确的是：A. 动力臂总是大于阻力臂B. 动力臂总是小于阻力臂C. 动力臂可以大于、小于或等于阻力臂D. 动力臂总是等于阻力臂答案：C二、填空题5. 在使用杠杆时，如果动力臂是阻力臂的2倍，则杠杆是______杠杆。
答案：省力6. 杠杆的平衡条件是动力乘以动力臂等于阻力乘以阻力臂，用公式表示为______。
答案：F1L1 = F2L27. 当杠杆的动力臂是阻力臂的一半时，这种杠杆被称为______杠杆。
答案：费力8. 杠杆的分类依据是动力臂和阻力臂的相对大小，其中费力杠杆的特点是______。
答案：动力臂小于阻力臂三、简答题9. 解释为什么在撬动重物时，使用长柄撬棍比短柄撬棍更省力。
答案：使用长柄撬棍时，动力臂较长，根据杠杆平衡条件，动力臂越长，所需的动力就越小，因此使用长柄撬棍更省力。
10. 描述一下在日常生活中，你能找到的省力杠杆和费力杠杆的例子。
答案：省力杠杆的例子包括钳子、扳手等，它们的动力臂较长，使得施加较小的力就能产生较大的力矩。
费力杠杆的例子包括镊子、鱼竿等，它们的动力臂较短，需要施加较大的力才能产生较小的力矩。
四、计算题11. 一个杠杆的动力臂是阻力臂的3倍，当动力为100N时，求阻力的大小。
2024年物理讲义+专题练习8下(人教版)12.1杠杆(专题训练)【九大题型】(原卷版)
12.1 杠杆（专题训练）【九大题型】一．杠杆及其五要素（共5小题）二．力臂的画法（共6小题）三．杠杆的平衡条件（共11小题）四．探究杠杆的平衡条件（共4小题）五．杠杆的动态平衡分析（共10小题）六．杠杆的平衡分析法及其应用（共5小题）七．杠杆中最小力的问题（共6小题）八．杠杆的分类（共4小题）九．杠杆的应用（共7小题）一．杠杆及其五要素（共5小题）1．（2023春•临沭县校级月考）如图所示为桥梁结构和侧翻时的示意图，下列说法中不正确的是（）A．该桥梁可以看成是以桥墩为支点的杠杆B．超载车辆只要走在桥梁中间就不会对桥梁造成危害C．车辆的超载对桥梁路面的危害极大，要严禁超载D．该超载车辆行驶在路一侧，对桥梁的压力和压力的力臂乘积过大，造成桥梁侧翻2．（2023秋•沭阳县校级月考）如图是教室壁挂式实物展台示意图，MN为展示台，PQ为连杆拉柱展示台，m为展示物。
以下是展示台承载展示物时杠杆的示意图，其中正确的是（）A．B．C．D．3．（2023春•固始县期末）关于杠杆，下列说法中正确的是（）A．杠杆一定是一根直的硬棒B．杠杆的支点一定在杠杆上，且在杠杆的中间位置C．作用在杠杆上的动力一定与杠杆的阻力方向相反D．力臂可能在杠杆上也可能不在杠杆上4．（2023春•太平区校级月考）如图为脚踩式垃圾桶的示意图，在开盖子的过程中，是杠杆ABC和杠杆A′B′C′在起作用，对两个杠杆的认识是：ABC是杠杆，支点是；A′B′C′是杠杆，支点是。
5．（2023春•崂山区校级月考）如图所示，一名同学在做俯卧撑，如果把人的躯干看成一个杠杆，该杠杆的支点是（填图中字母）点，动力是（选填“手掌对地面的压力”或“地面对手掌的支持力”），阻力是。
二．力臂的画法（共6小题）6．（2024•中山市校级开学）杠杆在我国古代就有了许多巧妙地应用，护城河上安装的吊桥就是一个杠杆，它的支点是C点，在将吊桥匀速拉起的过程中，请在图中画出动力臂。

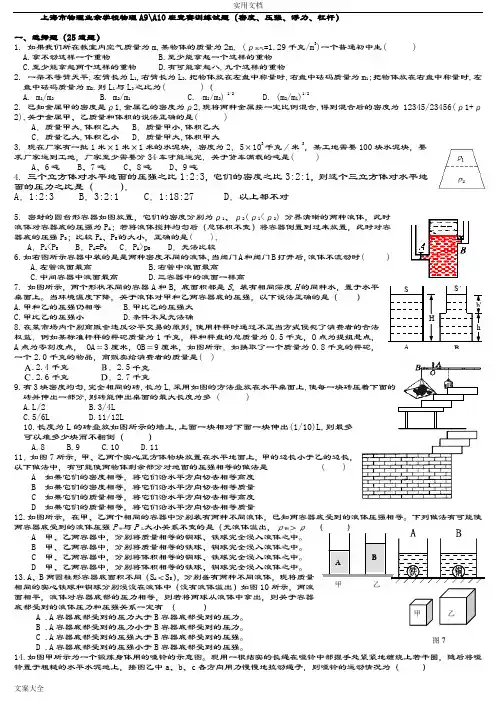

初中物理竞赛-密度压强浮力杠杆综合
图7 上海市物理业余学校物理A9\A10班竞赛训练试题（密度、压强、浮力、杠杆）一、选择题（25道题）1. 如果我们所在教室内空气质量为m,某物体的质量为2m, (ρ空气=1.29千克/m 3)一个普通初中生( )A.拿不动这样一个重物B.至少能拿起一个这样的重物C.至少能拿起两个这样的重物D.有可能拿起八,九个这样的重物2. 一架不等臂天平,左臂长为L 1,右臂长为L 2.把物体放在左盘中称量时,右盘中砝码质量为m 1;把物体放在右盘中称量时,左盘中砝码质量为m 2.则L 1与L 2之比为( )（A. m 1/m 2B. m 2/m 1C. (m 1/m 2) 1/2D. (m 2/m 1)1/2 2. 已知金属甲的密度是ρ1,金属乙的密度为ρ2,现将两种金属按一定比例混合,得到混合后的密度为12345/23456(ρ1+ρ2),关于金属甲、乙质量和体积的说法正确的是( )A ．质量甲大,体积乙大B ．质量甲小,体积乙大C ．质量乙大,体积乙小D ．质量甲大,体积甲大3. 现在厂家有一批1米×1米×1米的水泥块，密度为2．5×103千克／米3，某工地需要100块水泥块，要求厂家运到工地，厂家至少需要分34车才能运完, 关于货车满载的吨是( )A 、6吨B 、7吨C 、8吨D 、9吨4. 三个立方体对水平地面的压强之比1:2:3，它们的密度之比3:2:1，则这个三立方体对水平地面的压力之比是（ ）．A ．1:2:3B ．3:2:1C ．1:18:27D ．以上都不对5. 密封的圆台形容器如图放置，它们的密度分别为ρ1、ρ2(ρl <ρ2) 分界清晰的两种液体，此时液体对容器底的压强为P A ；若将液体搅拌均匀后（总体积不变）将容器倒置到过来放置，此时对容器底的压强P B ；比较P A 、P B 的大小，正确的是( )．A ．P A <PB B ．P A =P BC ．P A >p BD ．无法比较6.如右图所示容器中装的是是两种密度不同的液体，当阀门A 和阀门B 打开后，液体不流动时( )A.左管液面最高B.右管中液面最高C.中间容器中液面最高D.三容器中的液面一样高7. 如图所示，两个形状不同的容器A 和B ，底面积都是S ，装有相同深度H 的同种水，置于水平桌面上。

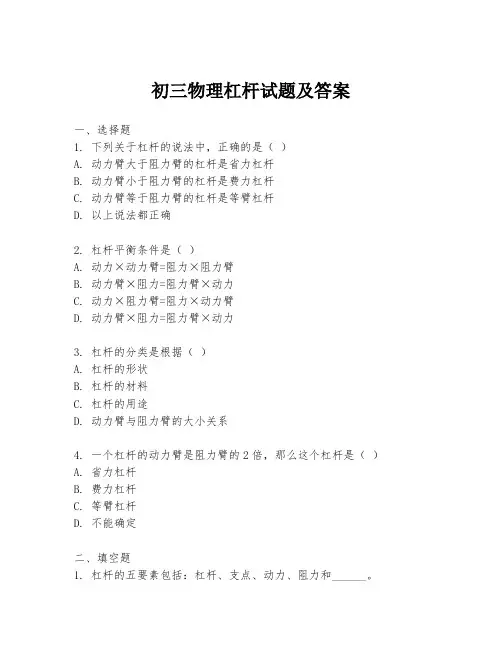

初三物理杠杆试题及答案
初三物理杠杆试题及答案一、选择题1. 下列关于杠杆的说法中，正确的是（）A. 动力臂大于阻力臂的杠杆是省力杠杆B. 动力臂小于阻力臂的杠杆是费力杠杆C. 动力臂等于阻力臂的杠杆是等臂杠杆D. 以上说法都正确2. 杠杆平衡条件是（）A. 动力×动力臂=阻力×阻力臂B. 动力臂×阻力=阻力臂×动力C. 动力×阻力臂=阻力×动力臂D. 动力臂×阻力=阻力臂×动力3. 杠杆的分类是根据（）A. 杠杆的形状B. 杠杆的材料C. 杠杆的用途D. 动力臂与阻力臂的大小关系4. 一个杠杆的动力臂是阻力臂的2倍，那么这个杠杆是（）A. 省力杠杆B. 费力杠杆C. 等臂杠杆D. 不能确定二、填空题1. 杠杆的五要素包括：杠杆、支点、动力、阻力和______。
2. 动力臂大于阻力臂的杠杆是______杠杆，它能够______。
3. 动力臂小于阻力臂的杠杆是______杠杆，它能够______。
4. 动力臂等于阻力臂的杠杆是______杠杆，它能够______。
三、解答题1. 一个杠杆的动力臂是3米，阻力臂是1米，动力是200牛顿，求阻力的大小。
2. 一个工人使用一个杠杆，动力臂是2米，阻力臂是1米，阻力是300牛顿，求动力的大小。
答案：一、选择题1. D2. A3. D4. A二、填空题1. 动力臂2. 省力，省力3. 费力，费力4. 等臂，不省力也不费力三、解答题1. 阻力=动力×动力臂/阻力臂=200N×3m/1m=600牛顿2. 动力=阻力×阻力臂/动力臂=300N×1m/2m=150牛顿。
初中物理杠杆与滑轮练习题.doc
一基础知识1. 杠杆（ 1）定义：在力的作用下能够绕着固定点转动的＿＿＿叫杠杆，杠杆可以是直也可以是曲的。
’（ 2）杠杆五要素：①支点：杠杆绕着转动的＿＿＿＿，可以在棒的一端，也可以在棒上其他位置，用字母＿＿表示。
②动力和阻力：＿＿＿＿＿＿叫做动力，而＿＿＿＿＿＿＿＿＿的力叫做阻力，动力用字母＿＿＿表示，阻力用＿＿表示。
③动力臂和阻力臂：分别用＿＿、＿＿表示，力臂是从支点到力的＿＿＿的距离。
（ 3）分类：省力杠杆： L1 ＿ L2F ＿ F 如＿＿；费力杠杆： L ＿ L2F ＿ F 如＿＿；等臂杠杆：L1＿ L2F ＿ F 如＿＿。
1 2 1 1 2 1 2（ 4）平衡条件：①杠杆平衡指的是杠杆处于＿＿或＿＿＿＿运动状态。
②条件：＿＿×＿＿＝＿＿×＿＿即：＿＿＝＿＿。
2. 滑轮（ 1）分类：定滑轮的实质是＿＿＿杠杆，优点是＿＿＿＿＿＿＿；动滑轮的实质是＿＿＿＿＿＿＿＿的杠杆，优点是能省＿＿的力，不足是＿＿＿＿＿＿。
（ 2）滑轮组①优缺点：滑轮组由若干个定滑轮和动滑轮组合而成，优点是既能＿＿又能改变＿＿，不足是要＿＿＿＿＿。
②省力规律：在不考虑绳子重及滑轮重和摩擦力的情况下，使用滑轮组时，有几段绳子吊着物体，所用的拉力就是物重的＿＿＿，即F＝＿＿＿＿。
二、按要求画力臂1﹑下图中，请画出力F的力臂，并用字母L标明。
力臂以及动力F1（或 F2）。
四、画最小的动力1、如图 1 所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力 F 的示意图.A．O2﹑如图所示，唐师傅想用最省力的方法把一个油桶推上台阶．请你在图中画出这个力的示意图．3、要求用一最小的力 F 使上右图中的曲形杠杆处于平衡状态，请画出此力 F的示意图，并标出它的力臂L。
4．如图所示， O为杠杆 AC的支点，在C B O A B 处挂一小球， AO＝OB＝ BC，为使杠杆△在水平位置平衡，画出作用在杠杆上最小动力 F，并标出 F 的方向五、给滑轮组绕线2、画出下图中杠杆示意图中的动力臂和阻力臂。
初中杠杆考试题型及答案
初中杠杆考试题型及答案一、选择题（每题2分，共20分）1. 杠杆的五要素包括支点、力臂、动力、阻力和阻力臂。
以下哪一项不是杠杆的要素？A. 支点B. 力臂C. 动力D. 阻力答案：D2. 杠杆的平衡条件是动力乘以动力臂等于阻力乘以阻力臂，用公式表示为：A. F1 × L1 = F2 × L2B. F1 × L2 = F2 × L1C. F1 × L1 = F2 × L2D. F1 × L2 = F2 × L1答案：A3. 下列关于杠杆的说法中，正确的是：A. 动力臂比阻力臂长，杠杆一定省力B. 动力臂比阻力臂短，杠杆一定费力C. 动力臂等于阻力臂，杠杆既不省力也不费力D. 动力臂比阻力臂长，杠杆一定费力答案：C4. 杠杆的分类中，省力杠杆的特点是：A. 动力臂小于阻力臂B. 动力臂大于阻力臂C. 动力臂等于阻力臂D. 动力臂无法确定答案：B5. 杠杆的分类中，费力杠杆的特点是：A. 动力臂小于阻力臂B. 动力臂大于阻力臂C. 动力臂等于阻力臂D. 动力臂无法确定答案：A6. 杠杆的分类中，等臂杠杆的特点是：A. 动力臂小于阻力臂B. 动力臂大于阻力臂C. 动力臂等于阻力臂D. 动力臂无法确定答案：C7. 杠杆平衡时，动力和阻力的方向：A. 相同B. 相反C. 垂直D. 任意方向答案：B8. 杠杆平衡时，动力和阻力的作用点：A. 相同B. 不同C. 垂直D. 任意位置答案：B9. 杠杆平衡时，动力和阻力的大小关系是：A. 动力大于阻力B. 动力小于阻力C. 动力等于阻力D. 无法确定答案：C10. 杠杆平衡时，动力和阻力的力臂大小关系是：A. 动力臂大于阻力臂B. 动力臂小于阻力臂C. 动力臂等于阻力臂D. 无法确定答案：A二、填空题（每题2分，共20分）1. 杠杆的五要素包括______、______、______、______和______。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品资源
杠杆（ 3）
1、为保证市场的公平交易，我国已有不少地区禁止在市场中使用杆秤。
杆秤确实容易为不法商贩坑骗
顾客提供可乘之机。
请看下例。
秤砣质量为 1 千克，秤杆和秤盘总质量为0.5 千克，定盘星到提纽的距离为 2 厘米，秤盘到提纽的距离为 10 厘米。
若有人换了一个质量为 0.8 千克的秤驼，售出 2.5 千克的物品，物品的实际质量是多少？
2、如图所示，一根长为L 的木头重将
木头扛起，此后丙又在木头的中点多少？1000 牛，其重心 O 在离木头左端 L/3 处，甲、乙二人同时各扛一端N 处向上扛，用力 f 丙=300 牛，由于丙的参加，乙的负重减轻了
3、如图所示，天平左盘放一支长蜡烛 A ，右盘放两支长度均为 A 长度一半的两支蜡烛B、 C，天平恰可
平衡。
如果使它们同时燃烧，且它们的燃烧速度相同，则在它们燃烧的过程中天平是否平衡？
4、把一长为 2 米的平板的中点支在水平面上的一不高的支点上，在平板上放有两个小球，如图所示。
已
知 m 甲 =3 千克，位于板的中点，m 乙 =2 千克，位板的右端，现使两球均以0.1 米 /秒的速度沿板同时向左运动，经多少秒平板开始转动？
欢迎下载
5、一根质量均匀的直尺放在水平桌面上，全长1/4 伸出桌外，在伸出端挂一重 5 牛的物体G 时，直尺仅对桌面 O 点有压力，如图所示，则此直尺重为多少？
O
G
6、如图所示，物体G 重力为100N，在不计摩擦和滑轮重的情况下，拉力 F 应该为多大？如果考虑滑轮重力，拉力 F 的实际大小为28N，则每个滑轮重为多大？
F
G
7、如图所示，有一重为600 牛的人，立于重为 300 牛的吊篮上，竖直向下拉一绕过滑轮的绳子，如果滑轮的物
重、摩擦不计，此人要匀素提起吊篮，需要用多大的拉力？
8、如图所示，有一粗细均匀的木棒，把它的一端吊起来，另一端有全长的1/2 没入水中，此时木棒保持平衡，求木棒的重力。
9、有一根长为l 的均匀木尺，如图所示，放在水槽中，浸入部分的长度为l/4 ，另一端搁在水槽的壁口上，伸出的长度也为l/4 。
试求木尺的密度是多大？
10、如图所示为一均匀圆薄板，半径R=30 厘米，现从圆板上挖出一个半径为r=15 厘米的内切圆，试求剩余部分的重心到大圆圆心的距离多大？
11．如图所示，有一只货箱吊在均匀轻杆上的O点，测得在 A 端用 500 怒竖直向上得力可以将杆抬至水平位置；若杆长 BO： OA=1： 2，则货箱的重力大小是 _________。
12．“一个和尚挑水吃，两个和尚抬水吃，三个和尚没水吃”，这是民间流传的一个故事。
现给你两根长
度相等且自重忽略不计的扁担和一只水桶，请你帮他们想一个办法出来，使甲、乙、丙三个小和尚共抬
一桶水，且各自承受的压力相等，要求画出简要示意图。
并算出水桶的悬挂位置。
（全国第三届奥赛初三附加题）
13、如图所示，用一根长 3 米的绳子拉住一根 4 米高的竖直电线杆，绳的一端系在电线杆的 A 点，另一端系在地面的木桩 B 上，电线杆上端 C 拉有水平的电线。
问 A 点多高时，绳子对杆的拉力最小？
C
A
B。
