UG工程图转换DXF格式的一种可靠方法
UG入门教程之-ug和autocadd的dxf转换
UG入门教程之-ug和autocadd 的dxf转换一、从Auto CAD到UG因为Auto CAD转出的DXF文件不包含公英制单位信息，所以在Auto CAD产生的DXF文件转入UG 之前，必须进行单位设定。
修改文件dxftoug.def中的单位设定：UNITS = Metric （公制）或者English （英制）。
二、从UG到Auto CAD为了使Auto CAD能识别UG的字体，在UG产生的DXF文件转入Auto CAD之前, 按照以下步骤安装DXF字型文件。
将ugtodxf目录下的字型文件ugtxt.shp和ugmtxt.shp复制到Auto CAD的字库目录下。
编译（compile）字型文件，产生两个文件ugtxt.shx和ugmtxt.shx。
在将UG的drawing转成DXF时，为避免带入实体信息。
应关闭两个转换选择项曲面（Surfaces）和实体（Solids)，或修改文件ugtodxf.def如下：...UGI_CURVE_MASK = Points,Lines,Arcs,Conics,B-Curves,Silhouette Curves,Solid Edges on Drawings,All Solid EdgesUGI_SURF_MASK =UGI_ANNOT_MASK = Dimensions,Notes,Labels,ID Symbols,Tolerances,Centerlines,Crosshatching,Draft Aid by Parts,Stand Alone Symbols,Symbol FontsUGI_STRUCT_MASK = Groups,Views,Drawings,Components,Reference SetsUGI_SOLID_MASK =。

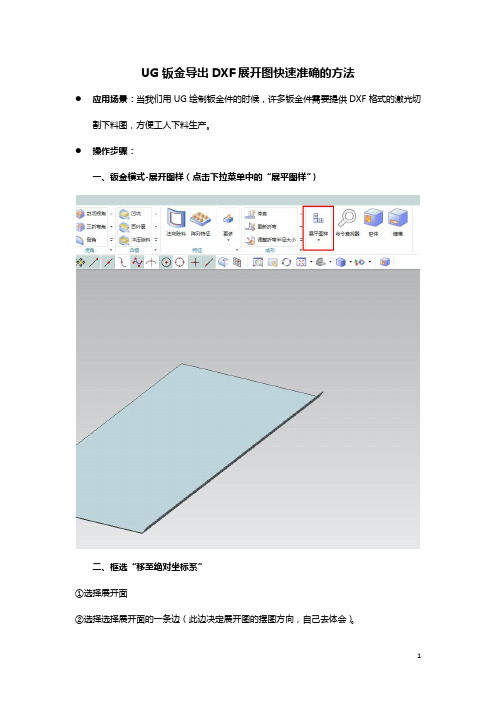

UG钣金导出DXF展开图快速准确的方法
UG钣金导出DXF展开图快速准确的方法
●应用场景：当我们用UG绘制钣金件的时候，许多钣金件需要提供DXF格式的激光切
割下料图，方便工人下料生产。
●操作步骤：
一、钣金模式-展开图样（点击下拉菜单中的“展平图样”）
二、框选“移至绝对坐标系”
①选择展开面
②选择选择展开面的一条边（此边决定展开图的摆图方向，自己去体会）。
③点击-确定，展开完成。
三、激活展开图-导出展平图样（勾选需要的线条）-完成
根据需求也可以转出不同文件类型，在“类型”下有不同的文件方案。
UG10.0图纸不能转CAD的dwgdxf格式该怎么办？
UG10.0图纸不能转CAD的dwgdxf格式该怎么办？
很多设计⽹友在询问关于UG10.0正式版不能转出CAD图档问题，经过研究，现分享下关于不能转出DWG/DXF格式的CAD图解决技巧，欢迎学习。
下图为图形转换时的数据显⽰！
模具三维设计软件ug nx10.0 64位中⽂特别版(附安装教程+破解⽂件)
类型：3D制作类
⼤⼩：3.3GB
语⾔：简体中⽂
时间：2019-01-21
查看详情
1、常规情况下，我们在制作完零件的⼆维图纸后，先执⾏保存；
2、很多设计师都是在UG中设计好视⾓，然后到CAD中进⾏编辑；这时就需要为其执⾏导出－AUTOCAD DWG/DXF格式；
3、默认情况下，我们习惯在出现如下图的设置界⾯后，直接对其进⾏完成操作！
4、在弹出的转换AUTOCAD DWG/DXF格式时，如果出现点任意键结束的⽂字提⽰；那转出的CAD图如图2，就没有转换成功。
5、在导出CAD图纸的时候，很多时候不能成功还有⼀个重要的原因是：在导出数据选项中，默认的是模型数据，⽽应当把其切换到图纸选项中！
6、在图纸选项⼀栏，其默认的样式如下图：在此步设置完成后，就可以了！。
将UG格式转化为CAD格式
将UG格式转化为CAD格式
导出CAD的方法如下（可以在CAD中编辑，标注的）
一、从建模转换到UG制图，出现下面的对话框，提示模板的设置。
最上面有3个单选项，你选择“使用模块”，在A3-无视图，A4-视图，A4-无视图，里面选择你需要的一个再确定，就可以了。
我选择的是A4-视图，所以它按设定好的自动把视图摆放到图框里面了（如图1所示），你也可以不要自动的，自己去放置视图。
另外，因为用的是模版，所以有些东西还要自己修改的，比如公司名字，设计员名字等等。
(可以在CAD中再修改) 做好图之后，保存一下
二、将文件-导出-2D Exchange, 出现2DEXCHANGE选项
在文件栏中设置如下图
（一）：选显示部件
（二）：输出至那里要选择建模
（三）：输出为那里可以选择 DXF或者DWG
（四）：那个“DXF文件”那里是选择输出文件的保存位置
其他的地方不要改动。
（调用位置是原文件位置，另存为位置是CAD文件要保存的位置）三、要导出的数据的设置
在要导出的数据栏中点选“图纸”，
然后在下拉栏中选择“当前图纸”（只有一张图纸的话），
“确定”按钮
四、等待UG自己转换就行了这个在CAD里面可以标注尺寸，修改等下图就是在CAD中打开的效果，可以编辑。

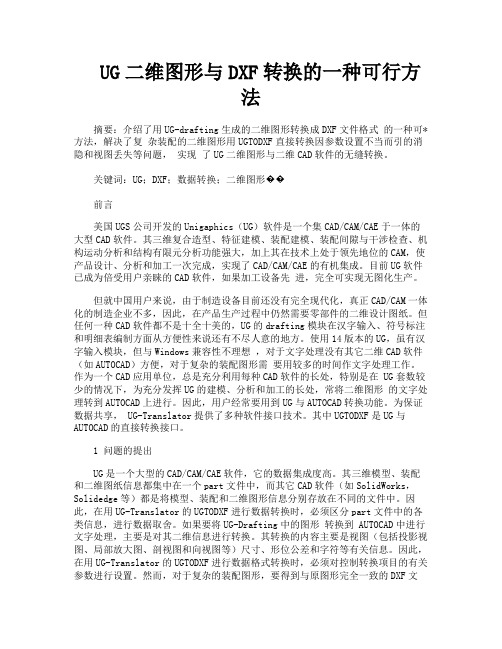

UG二维图形与DXF转换的一种可行方法
前言
美国UGS公司开发的Unigaphics（UG）软件是一个集CAD/CAM/CAE于一体的大型CAD软件。其三维复合造型、特征建模、装配建模、装配间隙与干涉检查、机构运动分析和结构有限元分析功能强大，加上其在技术上处于领先地位的CAM，使产品设计、分析和加工一次完成，实现了CAD/CAM/CAE的有机集成。目前UG软件已成为倍受用户亲睐的CAD软件，如果加工设备先 进，完全可实现无图化生产。
但就中国用户来说，由于制造设备目前还没有完全现代化，真正CAD/CAM一体化的制造企业不多，因此，在产品生产过程中仍然需要零部件的二维设计图纸。但任何一种CAD软件都不是十全十美的，UG的drafting模块在汉字输入、符号标注和明细表编制方面从方便性来说还有不尽人意的地方。使用14版本的UG，虽有汉字输入模块，但与Windows兼容性不理想 ，对于文字处理没有其它二维CAD软件（如AUTOCAD）方便，对于复杂的装配图形需 要用较多的时间作文字处理工作。作为一个CAD应用单位，总是充分利用每种CAD软件的长处，特别是在 UG套数较少的情况下，为充分发挥UG的建模、分析和加工的长处，常将二维图形 的文字处理转到AUTOCAD上进行。因此，用户经常要用到UG与AUTOCAD转换功能。为保证数据共享， UG-Translator提供了多种软件接口技术。其中UGTODXF是UG与AUTOCAD的直接转换接口。
前言
美国UGS公司开发的Unigaphics（UG）软件是一个集CAD/CAM/CAE于一体的大型CAD软件。其三维复合造型、特征建模、装配建模、装配间隙与干涉检查、机构运动分析和结构有限元分析功能强大，加上其在技术上处于领先地位的CAM，使产品设计、分析和加工一次完成，实现了CAD/CAM/CAE的有机集成。目前UG软件已成为倍受用户亲睐的CAD软件，如果加工设备先 进，完全可实现无图化生产。
常用工业设计软件(UG、Pro／E、SolidWorks、AautoCAD)的文件相互转换技术
三 维 功 能 的 通 用 二 维 ＣＡＤ 绘 图 软 件 — ＡｕｔｏＣＡＤ， 如 最 普 及 的 Ａｕｔｏ－ 图 ， 从 而 保 证 了 在 ＡＵＴＯＣＡＤ 中 打 开 的 ＤＸＦ／ ＤＷＧ 文 件 ， 其 图 形 显 示
ＣＡＤ ２００４ 是 用 于 机 械 、工 程 和 设 计 的 ＡｕｔｏＣＡＤ 软 件 产 品 。
不 同 应 用 之 间 ， 由 于 大 家 使 用 不 同 的 软 件 ， 经 常 会 遇 到 要 把 ＵＧ、Ｐｒｏ／ 失 等 问 题 。
Ｅ 、Ｓｏｌｉｄ Ｗｏｒｋｓ 、ＡｕｔｏＣＡＤ 的 文 件 数 据 进 行 转 换 和 再 转 换 。
因 此 ， 在 对 复 杂 装 配 图 形 进 行 ＤＸＦ／ ＤＷＧ 转 换 时 ， 我 们 通 过 采 用
在 用 ＵＧ－ Ｔｒａｎｓｌａｔｏｒ 的 ＵＧＴＯＤＸＦ 进 行 数 据 转 换 时 ， 必 须 区 分 即 可 ， 选 择 ＯＫ， ＯＫ， 这 样 就 生 成 了 ＤＷＧ 文 件 。
ｐａｒｔ 文 件 中 的 各 类 信 息 ， 进 行 数 据 取 舍 。 如 果 要 将 ＵＧ－ Ｄｒａｆｔｉｎｇ 中 的
转 换 。其 转 换 的 内 容 主 要 是 视 图 （ 包 括 投 影 视 图 、局 部 放 大 图 、剖 视 ＵＧ－ Ｄｒａｆｔｉｎｇ 中 的 图 形 完 全 一 样 ， 没 有 任 何 图 信 息 丢 失 。
图 和 向 视 图 等 ） 尺 寸 、形 位 公 差 和 字 符 等 有 关 信 息 。
－ ９９ －
信息科技
中国高新技术企业
调整一下坐标和视图平面即可。 三 、ＵＧ 、Ｐ ｒｏ ／ Ｅ 和 Ｓ ｏｌｉｄ Ｗｏｒｋｓ 三 维 数 据 转 换 的 技 巧 在 结 构 设 计 的 过 程 中 经 常 会 遇 到 要 把 几 种 不 同 的 ３Ｄ 文 件 进
UG转换小知识
除了用CGM过渡外，从UG到AutoCAD数据转换另一较常用的方法是通过File→Export→2DExchange进行转换，在
2DExchange的参数设置对话框中把Output As栏设成DWG
File，如图1所示，便可直接转换出DWG格式的文件。这种转换方法虽然转换质量不错，解决了用CGM过渡产生的线段细分的问题，而且比用CGM过渡要少一步操作。我们注意到Output
输入filedia，将其值设为1就OK了
要实现UG3D文件到UG2D文件的批量转换，需要更改一些默认参数。在UG的安装目录下的UGTO2D子目录下，找到默认参数设置文件ugto2d.def，用记事本打开该文件，可以看到里面的各种参数设置，以“！”开头或不以知名的关键字开头的行都是注释行。其中各项参数意义说明及默认值如下表：
根据具体需要，设置如下：
ug2dpart下就产生了相应的UG2D文件。
2.3 UG2D到DWG的批量转换
从开始菜单的程序目录下面运行外部DXFDWG转换程序，选择export，弹出如图3所示对话框。在需要输出的文件栏选中F:\ugpart\
ug2dpart目录下刚生成的所有文件，输出目录选中F
更改CAD传统对话框显示
To选项在投影对象为视图时灰显，只能是默认的Modeling项；当投影对象为图纸时，可选输出到Drafting，这样可以创建一个只有工程图而没有模型的文件，但再用该文件转出的DWG会出现图形与文字标注等分别在图纸各模型空间，执行缩放操作会使图形与文字标注错开来。把Output
As栏设为UGPart File，然后点击 ecify Output File指定文件名再按OK就可以转换出UG2D文件了。
I UT_PARTS_DIR=F:\ugpart\ug3dpar_DIR=F:\ugpart\ug2dpart；（注：转出的UG二维文件存放目录）
怎样把UG的三维图转化成CAD的二维图呢？你知道吗？
怎样把UG的三维图转化成CAD的⼆维图呢？你知道吗？第⼀种⽅法：
1、点击⽂件菜单中的Export→AutoCAD DXF/DWG...，弹出CAD格式转换窗⼝。
2、2D转换类型中，⼜分model和layout两种，先介绍model。
选中后点击finish，进⾏转换，这
个过程中会有脚本运⾏，等脚本运⾏完毕，则转换完毕。
3、选择2D转换类型中的layout，转换完毕后打开，可以发现，此类型转换是将UG中⼯程图和
模型绑定转换。
4、UG的视图图框完全转换成CAD视图图框，对视图进⾏标注，可以发现视图⽐例与UG中的保
持⼀致，都为实际尺⼨。
5、选择CGM转换类型，转换完毕后打开，可以发现，此类型转换将UG⼯程图的信息转换过来
显⽰在layout界⾯，并且都以线条表⽰。
不想从事底层⼯作，想摆脱现状，想学习UG编程，可
以找点冠教育的⽼师学习CNC数控技术。
第⼆种⽅法：
1、在UG中先绘制⼀个三维图。
2、绘制好三维图之后，点击UG左上⾓的开始，然后选中开始中的制图选项。
3、选中制图选项之后，点击新建图纸。
4、新建图纸之后，选中尺⼨⼤⼩然后点确定。
5、确认尺⼨之后，界⾯出现⼆维制图的边框和图表，把⿏标放到图框中间就可以显⽰出⼆维图
形，点击左键就可以把⼆维图形放到⽅框⾥。
6、等把3D图形的三个⾯都导⼊线框中之后，三维转⼆维就完成了。
UG-2D图与3D图的转换
UG转换DWG文件的方法2007-12-04 00:30:53 作者: 来源:优米模具网浏览次数:162 收藏我要投稿关于这个问题,我在EDS公司专门问过在EXPORT——2D EXCHANGE——OUTPUT AS 中选dwg file是一种方法,但是不推荐.因为转换的时候中文文字不会显示自然还有外部转换Translators--->转换.也是这个问题所以要完全转换成DWG或者DXF文件.就要以下步骤先在UG图纸情况下输出CGM然后再建立一个新的UG文件，导入这个CGM文件。
（注意，这时候在UG里面是2D）然后才输出DWG或者DXF文件。
这样里面的中文文字也会显示如何控制UG->DWG/DXF 或IGES、STEP 转换文件输出的缺省路径？UG 的Part可以被转成IGES、STEP、DXF/DWG，这种转换过程可以在UG内部用File->Ex port->进行操作；也可以在外部，选择"开始->程序->Unigraphics NX->Translators->"来进行，但是如果是外部进行转换，不能选择输出文件的路径，如何控制？外部转换程序在运行时，根据变量HOMEDRIVE/HOMEPATH来决定输出文件所在路径。
如你希望的输出路径为"H:\ug_parts"，必须定义HOMEDRIVE为"H："，定义HOMEPATH为"\ug_ parts"要改变这两个变量的设置，选择"我的电脑->属性->高级->环境变量"，选择"新建"来设置或选择"编辑"来修改。
当重新执行转换时（即重新选择一次转换程序），新变量才起作用。
DXF转换一、从Auto CAD到UG因为Auto CAD转出的DXF文件不包含公英制单位信息，所以在Auto CAD产生的DXF 文件转入UG之前，必须进行单位设定。
ProENGINEER与MasterCAM、AutoCAD、UG之间图样相互转换的途径
ProENGINEER与MasterCAM、AutoCAD、UG之间图样相互转换的途径ProENGINEER与MasterCAM、AutoCAD、UG之间图样相互转换的途径1、引言Pro/ENGINEER、AutoCAD、MasterCAM、Unigraphics（简称UG）是目前国内外机械制造业中应用较广泛的CAD/CAM软件。
工程技术人员在具有相应许可的情况下，熟练掌握这四种软件图样的相互转换方法，对于提高设计、编程效率是大有益处的。
Pro/ENGINEER是一套具有优秀的三维造型功能、强大的参数化设计和统一数据库管理等特点的CAD/CAM软件，而AutoCAD有完善的二维工程图样设计功能。
因而，结合Pro/ENGINEER的特点进行产品的三维参数化设计，利用AutoCAD强大的二维绘图功能，进行图样的处理和方案保存，是一种可行而有效的方法。
又如，MasterCAM 在中小型模具制造企业中应用较普遍，但其CAD部分功能相对较弱，进行复杂曲面、实体造型时较困难。
因而，可以结合Pro/ENGINEER 的特点进行产品的参数化实体设计，再导入MasterCAM中进行NC程序的编制。
2、图样转换可行性IGES（Initial Graphics Exchange Specification）、DXF(Drawing eXchange File)图形交换文件格式是Pro/ENGINEER、MasterCAM、UG和AutoCAD都支持的文件格式，它们是具有专门格式的顺序文件，可以用各种编辑软件进行编辑，也可以用高级语言来读写。
IGES、DXF文件在四种设计软件中均具有操作简易性和双向性的特点，这使得Pro/ENGINEER与MasterCAM、AutoCAD、UG 之间图样的相互转换成为可能。
3、图样转换的实现3.1 Pro/ENGINEER与MasterCAM 3D图样转换3.1.1 Pro/ENGINEER图样导入MasterCAM实现过程（1）在Pro/ENGINEER中打开要输出的文档。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UG工程图转换DXF格式的一种可靠方
法
[ 录入者:niaochen | 时间:2009-03-10 10:01:00 | 浏览:224次| 来源: | 作者: ]
美国UGS公司开发的Unigaphics（UG）软件是一个集CAD/CAM/CAE于一体的大型CAD软件。
其三维复合造型、特征建模、装配建模、装配间隙与干涉检查、机构运动分析和结构有限元分析功能强大，加上其在技术上处于领先地位的CAM，使产品设计、分析和加工一次完成，实现了CAD/CAM/CAE的有机集成。
目前UG软件已成为倍受用户亲睐的CAD软件，如果加工设备先进，完全可实现无图化生产。
但就中国用户来说，由于制造设备目前还没有完全现代化，真正CAD/CAM一体化的制造企业不多，因此，在产品生产过程中仍然需要零部件的二维设计图纸。
但任何一种CAD软件都不是十全十美的，UG的drafting模块在汉字输入、符号标注和明细表编制方面从方便性来说还有不尽人意的地方。
使用14版本的UG，虽有汉字输入模块，但与Windows兼容性不理想，对于文字处理没有其它二维CAD 软件（如AUTOCAD）方便，对于复杂的装配图形需要用较多的时间作文字处理工作。
作为一个CAD应用单位，总是充分利用每种CAD软件的长处，特别是在UG 套数较少的情况下，为充分发挥UG的建模、分析和加工的长处，常将二维图形的文字处理转到AUTOCAD上进行。
因此，用户经常要用到UG与AUTOCAD转换功能。
为保证数据共享，UG-Translator提供了多种软件接口技术。
其中UGTODXF 是UG与AUTOCAD的直接转换接口。
1 问题的提出
UG是一个大型的CAD/CAM/CAE软件，它的数据集成度高。
其三维模型、装配和二维图纸信息都集中在一个part文件中，而其它CAD软件（如SolidWorks,Solidedge等）都是将模型、装配和二维图形信息分别存放在不同的文件中。
因此，在用UG-Translator的UGTODXF进行数据转换时，必须区分part 文件中的各类信息，进行数据取舍。
如果要将UG-Drafting中的图形转换到AUTOCAD中进行文字处理，主要是对其二维信息进行转换。
其转换的内容主要是视图（包括投影视图、局部放大图、剖视图和向视图等）尺寸、形位公差和字符等有关信息。
因此，在用UG-Translator的UGTODXF进行数据格式转换时，必须对控制转换项目的有关参数进行设置。
然而，对于复杂的装配图形，要得到与原图形完全一致的DXF文件，实现起来比较复杂。
常常因为参数设置不当而生成多余的线条，有时甚至出现视图和剖面线丢失等问题。
2 转换方法
在用UGTODXF转换复杂的装配图形时，为避免因有关参数设置不当而引起多余线条和视图丢失等问题，在转换过程中，采用CGM数据格式过度。
CGM (Computer Graphics mefafile) 是ANSI的一个二维图形标准格式。
CGM转换完全根据当前图形窗口中的显示轮廓和图形生成CGM文件，该文件可以在不同的操作系统下移植。
UG使用二进制编码输出CGM。
生成了CGM文件后，再创建一个新文件，将先前生成的CGM文件引入（Import）。
然后再用UG TODXF输出成DXF文件格式。
这样生成的DXF文件在AUTOCAD 中打开完全与UG-Drafting图形一致，不存在产生多余线条和视图丢失等问题。
在UG中生成DXF文件的过程分两步：第一步是交互指定参数阶段，第二步是转换阶段。
转换以后，AUTOCAD要能完整打开由UG-Translator生成的DXF文件，还必须
加载两个字体形文件，它们分别是ugtxt.shp 和ugmtxt.shp。
在AUTOCAD中加载字体形文件的步骤是：
1）从UG的EDS140/ugtodxf/目录中拷贝ugtxt.shp 和ugmtxt.shp两个文件到AUTOCAD中的font文件夹中。
2）在AUTOCAD中用Compile命令编译ugtxt.shp 和ugmtxt.shp，然后打开由UG生成的DXF文件。
将UG-Drafting无缝转换成DXF文件的具体步骤如下：
(1) 在UG中，打开要转换的零部件，进入Drafting,选择要转换的图纸名称。
(2) 选择File-Export-CGM，这时出现输入CGM文件名称的对话框，要求用户指定一个文件名称，输入文件名filename（扩展名可以不输入，系统会自动加上）后，再OK。
(3) 这时出现如图1所示的对话框，先在图形窗口中使用Fit，确信要转换的内容全部出现在图形窗口中；再按右图设置对话框中各选项，然后OK，这样就生成了CGM文件。
(4) 选择File-New新建一个文件Newname。
(5) 在新文件中选择File-Import-CGM
(6) 这时出现选择CGM文件对话框。
选择先前所建立的CGM文件，并OK，这时先前生成的CGM文件被引入到当前的文件中。
(7) 选择File-Export-DXF，出现如图2所示的对话框。
指定DXF文件名称，缺省为新建文件的名称，其扩展名为DXF。
再点击class Select按扭，选择图形窗口中的所有内容。
对话框中的其它选项可按缺省，然后选择OK，这样就生成了DXF 文件。
(8) 将生成的DXF文件拷贝到安装有AUTOCAD或其它二维CAD软件的计算机上，再运行AUTOCAD，以DXF方式打开在UG上生成的DXF文件，你可以看到打开的图形和UG-Drafting中的图形完全一样，没有任何图信息丢失。
3 结束语
在对复杂装配图形进行DXF转换时，通过采用CGM数据格式过度，只输出
UG-Drafting中所显示的几何轮廓（如视图、尺寸，形位公差和有关标注等），既不会增加线条也不会丢失视图，从而保证了在AUTOCAD中打开的DXF文件，其图形显示与UG-Drafting完全一致。
