中考电功和电热专题训练

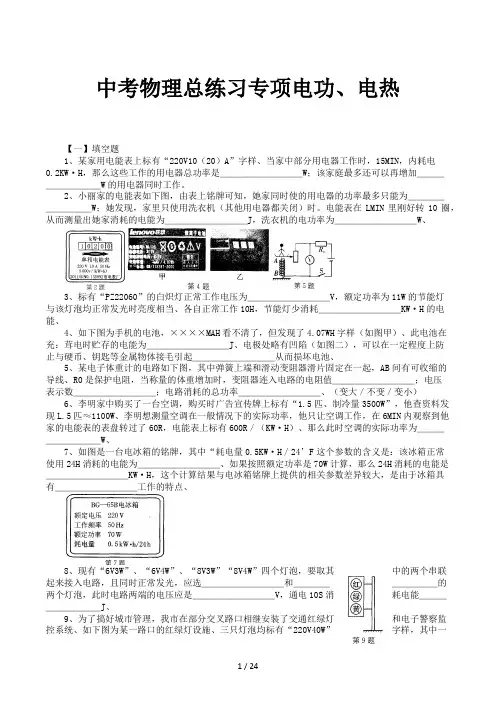

中考物理总练习专项电功、电热
中考物理总练习专项电功、电热【一】填空题1、某家用电能表上标有“220V10（20）A”字样、当家中部分用电器工作时，15MIN，内耗电0.2KW·H，那么这些工作的用电器总功率是＿＿＿＿＿＿＿＿＿W；该家庭最多还可以再增加＿＿＿＿＿＿＿＿＿W的用电器同时工作。
2、小丽家的电能表如下图，由表上铭牌可知，她家同时使的用电器的功率最多只能为＿＿＿＿＿＿＿＿＿W；她发现，家里只使用洗衣机（其他用电器都关闭）时。
电能表在LMIN里刚好转10圈，从而测量出她家消耗的电能为＿＿＿＿＿＿＿＿＿J，洗衣机的电功率为＿＿＿＿＿＿＿＿＿W、3、标有“PZ22060”的白炽灯正常工作电压为＿＿＿＿＿＿＿＿＿V，额定功率为11W的节能灯与该灯泡均正常发光时亮度相当、各自正常工作10H，节能灯少消耗＿＿＿＿＿＿＿＿＿KW·H的电能、4、如下图为手机的电池，××××MAH看不清了，但发现了4.07WH字样（如图甲）、此电池在充：茸电时贮存的电能为＿＿＿＿＿＿＿＿＿J、电极处略有凹陷（如图二），可以在一定程度上防止与硬币、钥匙等金属物体接毛引起＿＿＿＿＿＿＿＿＿从而损坏电池、5、某电子体重计的电路如下图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线、R0是保护电阻，当称量的体重增加时，变阻器连入电路的电阻值＿＿＿＿＿＿＿＿＿；电压表示数＿＿＿＿＿＿＿＿＿；电路消耗的总功率＿＿＿＿＿＿＿＿＿、（变大／不变／变小）6、李明家中购买了一台空调，购买时广告宣传牌上标有“1.5匹、制冷量3500W”，他查资料发现L.5匹≈1100W、李明想测量空调在一般情况下的实际功率，他只让空调工作，在6MIN内观察到他家的电能表的表盘转过了60R，电能表上标有600R／（KW·H）、那么此时空调的实际功率为＿＿＿＿＿＿＿＿＿W、7、如图是一台电冰箱的铭牌，其中“耗电量0.5KW·H／24’F这个参数的含义是：该冰箱正常使用24H消耗的电能为＿＿＿＿＿＿＿＿＿、如果按照额定功率是70W计算，那么24H消耗的电能是＿＿＿＿＿＿＿＿＿KW·H，这个计算结果与电冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有＿＿＿＿＿＿＿＿＿工作的特点、8、现有“6V3W”、“6V4W”、“8V3W”“8V4W”四个灯泡，要取其中的两个串联起来接入电路，且同时正常发光，应选＿＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿的两个灯泡，此时电路两端的电压应是＿＿＿＿＿＿＿＿＿V，通电10S消耗电能＿＿＿＿＿＿＿＿＿J、9、为了搞好城市管理，我市在部分交叉路口相继安装了交通红绿灯和电子警察监控系统、如下图为某一路口的红绿灯设施、三只灯泡均标有“220V40W”字样，其中一只灯泡的电阻是＿＿＿＿＿＿＿＿＿Ω，该设施正常工作一天（24H）将耗电＿＿＿＿＿＿＿＿＿＿＿KW·H.10.将标有“6V3W”字样的小灯泡L1与额定电压为12V的小灯泡L2并联接在电源上，L1正常发光，L2较暗。
苏科版中考初三物理复习专题复习题(电功和电热)经典题型
初三物理复习五（电功和电热）1. 下列关于电功的认识中，正确的是( )A.电流通过导体所做功的多少取决于导体两端的电压、通过导体的电流和导体电阻的大小B.电流做功的过程，实际上是把电能转化为机械能的过程C.电功与做功时间长短无关D.有多少电能发生了转化就说电流做了多少功2. 下列关于电功、电功率的一些说法中，正确的是( )A通过用电器的电流做功越多，用电器的电功率就越大B.用电器消耗的电功率越小，电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大，则电流做功越快3. 如图所示的家庭电路中，闭合开关后灯泡不亮.用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光.用测电笔检测A点时氖管发光，检测B点时氖管不发光.发生这一现象的原因可能是( )A.灯泡短路 B灯丝断了 C.开关接触不良 D.插座短路4. 如图所示的电路中，电源电压保持不变，闭合开关后，移动滑动变阻器R1的滑片P，当电流表的示数变化范围为1~1.3 A时，电压表的示数变化了3 V，则此过程中定值电阻R2所消耗功率的变化范围是( )A. 3-3. 9WB. 3-5.07WC. 3. 9-10WD.10-16. 9W5. 下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝，则下列说法错误的是( )A.电烤箱在高温挡正常工作10 min所消耗的电能是6. 6×105 JB.电路中R1的阻值为44 ΩC.电路中R2的阻值为60ΩD.电烤箱在低温挡正常工作时，R1消耗的电功率是176 W6. 甲、乙两只灯泡，其I-U关系图像如图所示现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是( )A. 1.2WB. 0. 8WC. 2WD. 3W7. 电梯超载报警器工作原理示意图如上图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小8. 如上图是某同学设计的家庭电路，电灯开关已断开下列说法正确的是( )A.电灯和两孔插座是串联的B.测电笔接触M点，氖管不发光C.开关和三孔插座的连接都是错误的D.测电笔插入两孔插座的左孔，氖管发光9．下列图所示的家用电器中属于电热器的是（）A．电暖气 B．洗衣机 C．电风扇 D．电视机10．在下列用电器工作的过程中，电能全部转化为内能的是（）A．电风扇 B．电热水壶 C．电视机 D．电冰箱11.甲、乙两个导体，电流比是1：2，相同时间内电流产生的热量比是2：1，则甲、乙的电阻比是（）A. 4：1B. 1：4C. 8：1D. 1：812. 下列情况中，属于防止电热危害的是（）A. 电脑机箱内有小风扇B. 微波炉的门用玻璃做C. 洗衣机的外壳用塑料做D. 家电长时间停用，隔一段时间应通电一次13.要使电热器在单位时间发出的热量减少一半，可采用的方法是（）A.使其电阻减少一半，其两端电压不变B.使加在两端的电压和其电阻减少一半C.使通过它的电流减少一半，其电阻不变D.使加在两端的电压减少一半，其电阻不变14.甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量，则应（）A. 甲通电时间是乙的4倍B. 乙通电时间是甲的4倍C. 甲、乙通电时间一样长D. 不知道额定电压无法比较15．把两根电热丝串联接到电源上，发出热量较多的一定是（）A．通过电流较大的B．两端电压较大的C．电阻较小的D．以上三个都对16 . 关于家庭电路和安全用电，下列说法不正确的是（）A．家庭电路中电流过大，可能是用电器的总功率过大B．户外露营时，如遇雷雨天气，可在大树下避雨C．保险丝熔断了，不能用铜丝或铁丝代替D．空气开关跳闸后，需要检修电路后再重新闭合开关17. 我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。
专题15电功、电功率和电热(第3期)(原卷版)
专题15电功、电功率和电热第3期一、单选题1．（2021·云南中考真题）将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（）A．三个用电器均能将电能全部转化为内能B．根据2URP可计算出三个用电器的电阻相等C．三个用电器消耗的电能一样多D．三个用电器产生的热量相等2．（2021·天津中考真题）某电能表的表盘如图所示。
用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是（）A．1.8×106J B．3.6×106J C．5.4×106J D．7.2×106J 3．（2021·新疆中考真题）如图所示为小琴做的小小电动机。
矩形线圈的左端引线漆皮被全部刮掉，右端引线漆皮只刮掉了上半周，小小电动机由两节干电池供电。
线圈快速稳定转动过程中，线圈受到磁场的作用力时，线圈中的电流为0.67 A，则线圈快速稳定转动1 min内电路消耗的电能约为（）A．150 J B．120 J C．90J D．60J 4．（2021·湖北武汉市·中考真题）在如图所小的电路中，电源电压保持不变。
只闭合开关S1，将滑动变阻器的滑片P从最上端移动到最下端的过程中，电压表V2的示数最小值为3V，电压表V1与V2的示数之差变化了2V。
闭合开关S1和S2，将滑片P从最下端移动到最上端的过程中，电阻R3的最大功率为0.75W，当滑片P在中点时，电路总功率为P总，电压表V1与V2的示数之比为1:2。
P总为（）A．2W B．2.4W C．3W D．3.2W 5．（2021·江苏扬州市·中考真题）如图所示电路，电源电压保持6V不变，滑动变阻器的最大阻值为15Ω，定值电阻R2为5Ω，电压表示数为U1，R2的电功率为P2，电流表示数为I，闭合开关后，移动滑片P，下列图像可能正确的是（）A．B．C．D．二、多选题6．（2021·山东潍坊市·中考真题）充电宝内部主要部件是锂电池，充电宝铭牌上标注了锂电池的电压和容量，民航局规定严禁携带额定能量超过160W·h的充电宝乘机，则电压为3.7V、容量为下列数值的充电宝可以带上飞机的是（）A．10000mA·h B．40000mA·h C．50A·h D．30A·h7．（2021·天津中考真题）如图所示的电路，电源电压为12V，灯泡L1标有“6V 3W”字样。
2024年中考物理专题训练：电功率实验题
（1）将甲图装置接入电路中，一段时间后，发现右侧U形管内液面高度变化较大。这表明：在电流和通电时间相同的情况下，导体的越大，产生的热量越多；
（2）为了探究电阻丝产生的热量与电流的关系，图乙中电阻丝R1的阻值应该是Ω。要使实验现象更明显，应该将R2换成阻值更的电阻；
（3）如果用甲图虚线框内装置进行两次实验，使第一次的电流是第二次电流的2倍，忽略热量损失，要使两次实验中U形管液面高度变化相同，第一次实验和第二次实验的通电时间之比是。
15．在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡额定电压为2.5V（灯丝电阻约为12Ω）。
（1）为能顺利完成该实验探究，下列两种规格的滑动变阻器应选用；
（3）将此装置改装后使RARB电阻相等测量煤油比热容，测量时分别向两个相同的烧瓶中加入初温均为t0质量相等的水和煤油，通电一段时间后，分别读出温度计示数为t水、t煤油，请写出煤油比热容的表达C煤油=（已知水的比热容为C水，不计热量损失）．
6．在“测量小灯泡的电功率”实验中，实验室提供的实验器材如下：
(3)当乙瓶中的温度计示数变化了10℃时，其中电热丝消耗了 的电能，则乙瓶中煤油的质量kg。[已知 ，不计热损失]
10．在“测量电压为2.5V，正常发光时的电阻约为10Ω，所用滑动变阻器的规格为“50Ω 1A”。
（1）请用笔画线代替导线将甲图中未完成的实物电路连接完整；( )
4．如下图所示； C、D D 0.7实际电功率越大，灯泡越亮
5．相等B与烧瓶A（或B）内的金属丝阻值相等的电热丝
6． D
2024年中考物理复习专题：电功率(含答案)
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．小林受穿戴式“智能体温计”（如图甲所示）的启发，设计了一个如图乙所示的体温计电路图，用电表示数大小反映温度高低，热敏电阻 的阻值随温度的升高而增大，定值电阻 起保护电路的作用。下列分析正确的是（ ）
（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮。电流表指针几乎不动，电压表示数接近3V且保持不变。为排除故障，小明检查了开关并拧紧两端接线柱，小芳则将小灯泡与灯座拧紧。若电路中只有一处故障，（选填“小明”或“小芳”）排除故障的操作是正确的；
（3）排除故障后重新闭合开关，改变滑片位置，他们根据测量数据画出了通过灯丝电流与其两端电压关系的图像如图乙。根据图像可得小灯泡的额定功率为W。研究发现，通过灯丝的电流与其两端电压不成正比，原因是：；
4．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上。闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（ ）
A． B．
C． D．
5．某兴趣小组用一根电阻为R的镍铭合金电阻自制了一台电烘箱，下列说法正确的是（ ）
A．由公式 得知，R与U成正比，与I成反比
B．电阻丝中的电流是正电荷定向移动形成的
（3） 的阻值为1051.6Ω；
（4）高温档加热30分钟，消耗0.5度的电能。
C．换档减小接入电路的电阻丝长度，电烘箱的功率减小
D．电烘箱工作时是将电能转化为内能
6．如图所示，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是（ ）
A．电压表示数变大，电压表与电流表示数的比值不变

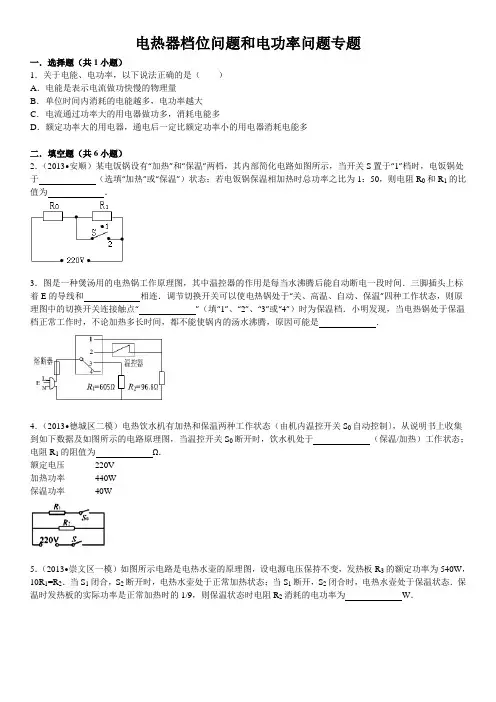

中考电热器保温加热档位问题和电功率专题(含答案)
电热器档位问题和电功率问题专题一．选择题（共1小题）二．填空题（共6小题）2．（2013•安顺）某电饭锅设有“加热”和“保温”两档，其内部简化电路如图所示，当开关S置于“1”档时，电饭锅处于_________（选填“加热”或“保温”）状态；若电饭锅保温相加热时总功率之比为1：50，则电阻R0和R1的比值为_________．3．图是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间．三脚插头上标着E的导线和_________相连．调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“_________”（填“1”、“2”、“3”或“4”）时为保温档．小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是_________．4．（2013•德城区二模）电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制〕，从说明书上收集到如下数据及如图所示的电路原理图，当温控开关S0断开时，饮水机处于_________（保温/加热）工作状态；．5．（2013•崇文区一模）如图所示电路是电热水壶的原理图，设电源电压保持不变，发热板R3的额定功率为540W，10R1=R2．当S1闭合，S2断开时，电热水壶处于正常加热状态；当S1断开，S2闭合时，电热水壶处于保温状态．保温时发热板的实际功率是正常加热时的1/9，则保温状态时电阻R2消耗的电功率为_________W．6．（2013•许昌二模）如图所示为某家庭电热水器的原理示意图，发热体分别由R1和R2组成，通过通、断开关可以使热水器处于“加热”或“保温”状态．电热水器处于“加热”状态时，电路中消耗的功率大；电热水器处于“保温”状态时，电路中消耗的功率小．则：（1）当开关S1闭合、S2断开时，电热水器处于_________状态；（2）当开关S1、S2均闭合时，电热水器处于_________状态．7．某加热装置的工作原理如图所示，两电阻丝的阻值相等，电源电压不变，它有加热和保温两个工作状态．当开关S1接b，S2断开时，此时电路功率为P1；当开关S1接a，S2闭合时，电路功率为P2，则P1：P2=_________．三．解答题（共23小题）8．在学校创新比赛中，小亮同学设计了一个多档位的电热水器．如图甲所示是他设计的电热水器的工作原理图，R1和R2是两根电热丝．他设计的旋转开关如图乙所示，旋转开关内有一块绝缘圆盘，在圆盘的边缘依次有共10个金属触点（在图乙中用“”表示，“”中标有1、2、3、4编号，编号相同的触点用导线连接）．可以绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将相邻的触点连接．例如，图乙中，旋钮上的箭头指向图中位置D，此时，金属滑片将1、2两点接通，同时另一端也将3、4两点接通．当旋钮上的箭头指向A、B、C、R1和R2的阻值应分别为多大？（2）小亮根据计算结果，借助电池组、电压表和电流表分别截取了电阻大小符合要求的两根电热丝，并按电路图连接好．经检查无误后，小亮将电热器接入了家庭电路，同时借助电能表和手表测量电热器在不同档位工作时的实际消耗的电功率，结果发现每一档的实际功率均小于按照电热丝电阻值计算的结果，测量后发现电源电压为220V．请简单解释产生这种的偏差原因．（3）使用中他发现水温开始升高较快，后来水温升高越来越慢，最后甚至会保持某个温度就不再升高，此时水并没有沸腾．并且选择加热档位功率越小，水能够达到的最高温度越低，这是为什么？9．某物理实验小组的同学用图1所示的器材测量标有“2.5V”字样的小灯泡L的电功率，其中电源电压恒为6V，滑动变阻器上标有“50Ω 1A”字样．（1）在图1中用笔画线代替导线，将实物图连接完整（要求电压表的量程选取最合理）．（2）实验过程中，滑动变阻器可以对电路起保护作用，因此闭合开关前，滑片应移到_________端（选填“A”或“B”）．U=_________V时，灯泡正常发光．小灯泡的额定功率约为_________W．有同学分析数据后发现表格中通过小灯泡的电流值与电压值不成正比，检查两电表均无故障，你认为可能的原因是_________．（4）找到原因后，同学们用一电阻箱替换了小灯泡．重新探究了电流与电压的关系，终于得出了“通过导体的电流值与电压值成正比”．接下来他们继续探究了“电流与电阻的关系”，他们进行了多次实验，实验数据如下表所示，其2所示，其电流大小为_________A．分析表二数据可知：当_________一定时，通过导体的电流跟这段导体的电阻成_________．（5）本实验中测量了多组数据，老师告诉同学们：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律，有的是为了多次测量求平均值以减小误差．你认为下列实验中多次测量的目的与本实验相同的是_________（填序号）．①探究串联电路两端的电压和它的各部分电路的电压之间的关系；②用伏安法测量定值电阻的阻值；③测量物体的长度．10．（2013•朝阳）如图（2）用盐水和两种不同金属自制的电池，其电压为1V左右，铜片为正极，铝片为负极．为准确测量该电池的电压，某同学设计出（1）图电路，R1、R2为阻值，已知的定值电阻（它们的阻值都在5Ω至10Ω之间）．已知的定值电阻（他们的阻值都在5Ω至10Ω之间）．①用简单的计算说明，连接电路时选择0.6A接线柱的理由．②用笔画线代替导线．按（1）图的设计思路在（2）图中将实物连成电路．③当某同学用最后一根导线连接完线路时，电流表指针就摆动了，分析一种可能的原因．灯泡电功率的实验．他设计的实物电路图如图3所示：①连接实物电路图时，在开关闭合前，滑动变组片的滑片P应调至_________端（选填“左”或“右”）．②实验时测得如表5中的几组数据，其中第2次实验时电流表的示数如图4所示，则第二次测得的电流是_________ A，则此时小灯泡的实际功率为_________W．③分析②中数据，你认为该小灯泡是否合格？_________（选填“合格”或“不合格”），如果生产这种小灯泡的钨丝长度是一定的，则这个小灯泡的钨丝的横截面积比合格产品_________（选填“粗”或“细”）11．金属的电阻随温度升高而增大，小灯泡发光时，灯丝温度高，灯丝电阻比不发光时大得多，在课外兴趣小组活动时，某校甲乙同学用实验研究小灯泡的电功率跟所加电压的关系，实验室提供给他们的器材是：额定电压6V，额定功率为3W的小灯泡1只，电压表1只，电流表1只，变阻器1只，电源（大于6V）1个，开关1个，导线若干．（1）甲同学根据P=UI设计了如图a所示的电路进行研究．乙同学先由计算式R=U额2/P额算出小灯泡的电阻R，再根据P=U2/R设计了如图b所示的电路进行研究，你认为哪位同学设计的电路是合理的_________（填“甲”或“乙”或“甲和乙”）（2）若甲乙同学按照各自所设计的电路进行实验，甲同学先测出若干组电压和电流值，再由P=UI求得对应的功率，并做出功率岁电压变化的图线；乙同学先测若干电压值，再由P=U2/R求得对应的功率，也做出功率随电压变化的图线，则下图中哪个图线反映了他们的实验结果_________．（图中标有a的为甲同学所得的图线，图上标有b 的为乙同学所得图线）12．在北方冬天热力厂将水加热后，通过管道把热水送到各家各户的暖气片中进行集中供暖．在南方家庭取暖的设施各不相同，油汀电暖器是一种常用的取暖设备，如图所示，上下各一根中空的金属管，其中一根管中安装一根电发热丝，这两管道间用若干条形金属管上下连通，在管道中充满绝缘、导热性能良好的导热油．现己知该电暖器最大电功率为2000W，其中导热油6kg，金属管及散热片等总重5kg．水的比热容为c0=4.2x103 J/（kg•℃），导热油的比热容c l=1.8×103J/（kg•℃），金属管及散热片的比热容c2=0.46×103J/（kg•℃）•导热油的凝固温度约﹣48℃，沸点约150℃．试解答下列问题：（1）为什么北方集中供暖用水作为传递热量的介质，而油汀电暖器却要用导热油作为传递热量的介质？依据你所学的知识说明其道理．（2）油汀电暖器的电发热丝应当安装在上金属管还是下金属管中？为什么？（3）为什么油汀电暖器要采用“上下各一根中空的金属管，这两管道间用若干根金属管上下连通”的结构，而不采用“左右各一根中空的金属管，这两管道间用若干根金属管左右连通”的结构？请说明其中的道理．（4）若室内温度为0℃，要将该电暖器的温度升至80℃，至少需多长时间？设加热过程中散失的热量占总热量的20%．13．（2013•崇安区一模）阅读下面短文，回答相关问题：空气能热水器空气能热水器（如图甲）是吸收空气的热能来制造热水的装置．其耗能约为电热水器的四分之一．空气能属于可再生的新能源，拥有先天的节能环保的优势．图乙是空气能热水器的工作原理示意图，它主要由储水箱、毛细管、蒸发器、压缩机、冷凝器等部件组成．制冷剂在毛细管、蒸发器、压缩机、冷凝器之间循环过程与我们所熟悉的电冰箱的制冷循环过程相同，其工作过程如下：A．液态制冷剂经过一段很细的毛细管缓慢地进入蒸发器，液态制冷剂可吸收外界空气的热能，在蒸发器内部转化为气态．B．制冷剂汽化生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器．C．在冷凝器中，高温高压的蒸气通过冷凝器时从气态转化为液态，同时释放出大量的热量，被水箱中储备水吸收，使水温升高，从而达到制热水的目的．空气能热水器有一个很重要的指标是能效比，它是指水箱中的水吸收的热能（Q）与压缩机等电器消耗的电能（W）的比值．能效比越高，说明热水器的制热效果越好．请回答下列问题：（1）试写出文中划线部分①的物态变化的名称：_________；划线部分②中是利用_________的方式改变了水的内能．（2）利用空气能热水器制热水，其效率_________（选填“大于”、“等于”或“小于”）1，原因是由于_________．①该空气能热水器正常工作1h消耗的电能多大？②这1h产生的热水的体积为多大？（C水=4.2×103J/（kg・℃）；ρ水=1.0×103kg/m3）14．（1）某物理兴趣小组的同学为探究导体电阻与导体长度和横截面积之间的定量关系，设计了如图1所示的电路．实验时他们将所选的两种金属丝接入电路1和2的位置，通过比较电压表的示数来比较电阻丝电阻的大小．现有几①在探究导体电阻与导体长度之间的定量关系时，他们将编号为_________两根金属丝对应接入电路1和2的位置，当发现电压表示数U1：U2接近_________时，可以初步判定：在导体的材料和横截面积相同的条件下，导体的电阻与其长度成正比．②在探究过程中，如果将编号为A和C两根金属丝接入电路1和2的位置，则他们想探究的是导体电阻与_________之间的定量关系．（2）为了探究影响电热的因素，实验室准备了两个装满煤油的烧瓶、两个带有橡皮塞的粗细均匀的相同玻璃管，两根不同阻值的电阻丝，以及滑动变阻器、开关、导线、电源等．两个实验小组根据提供的实验器材，分别设计了图2（甲、乙）所示的两个方案．①这两个方案的共同点是：通过观察_________知道电热的多少．②甲方案探究的问题是：_________．③乙方案探究的问题是：_________．（3）用如图3所示的电路来测量未知电阻R X的阻值，R0阻值已知．请将实验过程补充完整：a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处；b．闭合开关，_________；c．断开开关，整理器材．小兰在用该豆浆机制作豆浆之前关闭了她家所有的用电器开关，然后在豆浆机开始制作豆浆的同时，开始记录她家电能表（如图所示）的转盘转过的圈数，当豆浆机发出声光报警时为止，数得电能表的转盘转过了74圈．请回答：（1）煮好一锅这样的豆浆需要消耗多少电能？（2）根据第1问的计算结果，计算制作一锅这样豆浆的过程中她家电能表的转盘应转过多少圈？（3）第2问中计算的结果与小兰实际记录的圈数相符吗？如不相符，请说出你对产生这一偏差的猜想．16．目前很多城市已经使用了风光互补路灯系统．它的结构如图甲所示，乙图是它内部电路的示意图．它具备了风能和太阳能产品的双重优点：该系统既可以通过太阳能电池组独立发电并储存在蓄电池，也可以通过风）能源的种类繁多，人们从不同角度对能源进行分类，太阳能和风能都属于_________A．二次能源B．可再生能源C．常规能源D．非清洁能源（2）风力发电机是根据_________原理发电的，利用风力发电时，是将_________能转化为电能．（3）路灯下地基修得很宽大，目的是_________（4）甲、乙图中有一个共同的元件被虚线框遮住，它是_________．（5）假设路灯每晚工作10h，路灯正常工作时每晚消耗的电能为多少KW•h？（6）如果太阳光照射到地面时的辐射功率为800J/（s．m2）（1s辐射在每1m2上的光能为800J），若太阳能电池板的面积为1.25m2，太阳能电池光电转换效率为多大？17．诞生于19世纪后10年的汽车，曾经是速度和效率的象征．进入21世纪，伴随着汽车的普及，现实中的交通事故、交通堵塞、能源紧张、环境污染等问题开始困扰着我们．2012年进入12月份一直到13年2月底的雾霾就是很好的证明．滨州市环保局大气污染防治科科长祁少军介绍，PM2.5是雾霾天气的主要成因．滨州市环境保护监测站空气物理检测室主任蔡学军说：“滨州的PM2.5来源主要有机动车尾气、扬尘污染和工业污染”，倡导“低碳环保，绿色出行”回归传统和自然的呼声越来越高，但“国际无车日”活动并不是拒绝汽车，而是唤起民众对自身生活方式的反思，如何走出既有速度和效率又能减少拥堵和污染这个两难的境地，一种新的交通工具﹣﹣电动汽车应运而生（1）设乘员质量平均为60kg，求满载时车对水平路面的压强？（2）求电动汽车在水平路面上以最大速度匀速行驶4.5×103m所用的时间？（3）若电动汽车在水平路面以最大速度匀速行驶时受到的阻力为车重的0.02倍，求电动汽车匀速行驶4.5×103m过程中，牵引力所做的功及此时的工作电流？18．如图甲所示为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压恒为24V，R0为定值电阻，A为油量指示表（一只量程0～0.6A的电流表），Rx为压敏电阻，它的上表面受力面积为10cm2，其阻值与所受压力的对应关系如图乙所示．油箱的上下两部分皆为长方体形状，下部分的横截面积为20dm2，高为2dm，上半部分的横截面积为10dm2，油箱加满油时油的总体积为60dm3．当油箱装满油时，油量指示表的示数如图丙所示．已知：ρ汽油=0.7×103kg/m3，取g=10N/kg．（1）当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（2）若汽车在高速公路匀速行驶400km，油量表由满刻度指向满刻度的四分之一位置，求该汽车行驶100km消耗汽油多少升？（3）在上面第（2）问所述的行驶过程中发现，油量表的示数在开始运动的一段时间内变化较快，而后来一段时间内变化较慢，请解释其中的原因．19．诞生于19世纪后10年的汽车，曾经是速度和效率的象征．进入21世纪，伴随着汽车的普及，现实中的交通事故、交通堵塞、能源紧张、环境污染等问题开始困扰着我们，回归传统和自然的呼声越来越高，“骑上你的自行车”成为倡导“国际无车日”（9月22日）活动的宣传用语．“国际无车日”活动并不是拒绝汽车，而是唤起民众对自身生活方式的反思．（1）在能源危机日趋严峻的今天，开发安全、洁净的新能源是解决能源危机的重要途径．日本的核泄露事件再次给人类敲响了警钟．核能在我们国家现阶段是新能源，核电站是利用原子核的_________（“裂变”或“聚变”）来释放核能，并把核能转化为_________能．（2）节能也是解决能源危机的途径之一．如何走出既有速度和效率又能减少拥堵和污染这个两难的境地，一种新的交通工具﹣﹣电动自行车应运而生了．如图所示为某品牌电动自行车的结构图．该电动自行车的部分技术参数中，电池标有“32Ah48V”字样，输出电压48V．该电池一次充满电后储存的电能是_________KW•h．该电池对外供电时将_________能转化为电能．（3）若电动自行车的效率为80%，行驶过程中所受阻力为车总重的0.06倍．若人车总质量为160Kg，求车以4m/s 的速度在平直公路上匀速行驶时的工作电流（g取10N/kg）．20．（2013•贵港）目前，小汽车已进入寻常百姓家．如图1所示为某汽车公司自动测定油箱内油面高度的电路原理图．其中电源电压恒为12V，R0为定值电阻．为油量表（实际是一只量程为0﹣0.6A的电流表），R x为压敏电阻（其电阻值随电阻表面受到的液体压强增大而减小）．关于压敏电阻R x的阻值与所受汽油压强的关系如下表所示（汽33（1）该汽车油箱是长方体形容器，底面积为0.3m，油箱内汽油高度达到18cm时，油箱即装满，则油箱装满时汽油的质量是多少？（2）油箱装满时，油量表的示数如图2所示，求定值电阻R0的值．（3）当油箱内汽油用完时，油量表的指针指向某一位置，求此位置所对应的电流值．（4）为了测试该汽车的油耗，将汽车油箱装满后，沿高速公路行驶300km的路程，油量表的指针向左逐渐偏转到“E”，如图3所示，问该汽车每行驶100km消耗汽油多少L（1L=1dm3）？21．（2013•襄城区模拟）小明想将家里一个“220V 1100W”的单档热水器改装成具有加热和保温功能的双档热水器，且加热功率不变．他首先设计了图所示的电路：其中R0为原加热丝，R1为添加的保温电阻，阻值为66Ω，且接在热水器外不参与保温，S为转换开关．（不考虑温度影响）求：（1）加热丝R0的电阻和正常加热状态的电流？（2）保温状态时，热水器的保温功率？（不含在外的保温电阻）（3）后来在使用过程中，小明发现：改装过的热水器虽然能满足要求，但处于保温状态时，保温电阻产生的大量热能都浪费了．于是又进行了二次改进：在保温效果不变情况下用R2替换R1，并将R2放入热水器中，使R2也参与保温．试求R2的阻值是多少？22．（2010•黑河）如图所示，是电饭锅内部电路简图，它有“高温烧煮”和“保温”两档，由温控开关自动控制．煮饭（1）当温控开关闭合后，电饭锅处于“高温烧煮”档还是“保温”档？（2）R1的阻值．（3）保温时R1的实际功率．23．（2012•绥化）某电热水瓶容量为2L，有加热和保温两档，该电热水瓶装满初温为20℃的水接在家庭电路中，它正常工作时的功率和时间关系如图所示．（外界大气压强为1个标准大气压，计算结果保留一位小数）求：（1）保温时通过电热水瓶的电流是多少？（2）若通电10min恰好将水烧开，则加热时电热水瓶的热效率是多少？24．（2012•柳州二模）学完电学知识后，老师让同学们为学校的植物温室设计一个有加热档和保温档的电热器，要求加热功率为400W，保温功率为40W．如图甲是小明设计的，其中R1、R2都是发热体；乙是小刚设计的，其中R1是发热体，R2是置于室外的定值电阻．电源电压为220V．（1）电热器加热10分钟，产生多少J的热量？（2）在乙电路中，当开关断开时，是保温还是加热？（3）求甲电路中的R1及R2的值．（4）你认为哪位同学设计的电路比较好，说明理由．25．（2013•越秀区一模）小明家的电热水机，有加热时间和保温两种状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度t时，S1又闭合重新加热．饮水机的名牌数据如下表所示，其电（2）电阻R1的阻值；（3）饮水机重新加热一次的时间为5min，加热一次消耗的电能是多少？26．（2013•武昌区模拟）如图所示是某电子瓦罐的工作电路图，ND为标有“2V 10mA”的指示灯，R0的限流电阻，R1、R2分别为发热电阻．该电子瓦罐共有高温和低温两档，其部分参数如下表所示．求：（1）要使指示灯正常发光，指示灯电路的功率为多少？（2）加热电阻R1的阻值为多少？（3）在一个标准大气压下，电子瓦罐装水至最高水位，用高温档将温度为20℃的水烧开需要70min，则电子瓦罐4.2×103J/（kg•℃）】．27．（2013•南岗区一模）晓彤家的电饭锅内部电路可以简化为如图所示，通过查阅说明书，晓彤得知该电饭锅正常工作的最大功率为2000W，两根电热丝的电阻R1=R2．（1）该电饭锅共有_________个工作档，每根电热丝的电阻值是_________Ω．若该电饭锅用最小功率处于保温状态，根据电路图，应该进行的操作是_________．（2）晓彤妈妈发现用该电饭锅做晚饭时，所用时间比白天长．晓彤为了探究原因是什么，在做晚饭时，利用家中标有“3000r/kWh”的电能表和秒表，测得该电饭锅的最大功率为1800W．请你写出晓彤的实验步骤．（不写数学表达式）（3）通过上述实验，晓彤发现做晚饭时，电饭锅的实际功率小于额定功率，请你说明可能的原因．28．小黄同学做“比较两种材料保温性能”的实验，他取泡沫塑料①和卫生纸②两种作保温材料，两根相同的温度计，两个相同的大玻璃烧杯，钟表和热开水，以及细线、硬纸片、剪刀．做两个相同的硬纸外壳，其中一个装置如图（a）所示，根据实验测得的数据绘得图（b）所示“水温与时间关系”的图象．实验过程室温基本不变，请回答：（1）你认为小黄在操作时，就控制变量法方面还要注意什么？（只要求写出一条）（2）①和②哪种材料的保温性能较好？为什么？（3）当时的室温大约是多少？，电热水器内部简化电路如图所示，R1和R2均为电热丝．（1）低温挡正常工作时的额定功率；（2）中温挡正常工作10分钟产生的热量；（3）高温挡正常工作时的额定电流．（4）在电热水器高温档工作的时候，小明将家里的其它用电器都关闭，他观察到家里标有“3000r/kW•h”字样的电能表转盘在1min内转过了60转．此时电路的实际电功率是多大？30．（2012•南开区二模）小林妈妈从商场购得一电热毯，小林在使用中感到温度太高，现想用一个开关和﹣个电阻把它改装为两档，使它的发热功率可以为原来的数值，也可以为原来的一半．厂家说明书只写出额定电压为220V，无其他指标．设电热毯发热电阻为R，外加电阻为r．小林设计了两种电路如甲图和乙图所示，（1）你认为符合要求的是哪个电路图？（2）请根据你选择的正确改装的电路图，推导出电热毯发热电阻R与外加电阻r大小关系的表达式．电热器加热档保温档专题答案与试题解析一．选择题（共1小题）二．填空题（共6小题）2．（2013•安顺）某电饭锅设有“加热”和“保温”两档，其内部简化电路如图所示，当开关S置于“1”档时，电饭锅处于保温（选填“加热”或“保温”）状态；若电饭锅保温相加热时总功率之比为1：50，则电阻R0和R1的比值为1：49．P=P==：3．图是一种煲汤用的电热锅工作原理图，其中温控器的作用是每当水沸腾后能自动断电一段时间．三脚插头上标着E的导线和电饭锅的金属外壳相连．调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，则原理图中的切换开关连接触点“3”（填“1”、“2”、“3”或“4”）时为保温档．小明发现，当电热锅处于保温档正常工作时，不论加热多长时间，都不能使锅内的汤水沸腾，原因可能是电流做功产生的热量小于或等于散失的热量．可知，。
2022年中考物理 专题15 电功、电功率和电热(原卷版)(第1期)
17.（2022·陕西省）如图是某家用电扇的铭牌。
（1）电动机的工作原理是磁场对通电导体有___________的作用；电扇正常工作时，电能主要转化为___________能；
（2）电扇底座与地面总接触面积为 ，电扇静止时对水平地面的压强是多少？（g取10N/kg）___________
（3）电扇使用事项中明确规定：“禁止用手或其他物体阻挡叶片转动”，这是因为正常工作的电扇，如果叶片被卡住而不转动时，电能将全部转化为内能，很容易烧坏电动机线圈。已知线圈电阻为22Ω，正常工作的电扇叶片被卡住不转时，线圈中的电流为多少___________？若此状态持续1min，则线圈中电流产生的热量是多少？___________
18.（2022·四川自贡）小亮在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示， 、 均是发热电阻（阻值不随温度变化），欲将质量为1kg，初温为 的汤加热至 ，设此汤的比热容为 ，求：
额定电压
220V
额定功率
低温档
48.4W
高温档
500W
（1）汤需要吸收的热量；
（2）利用电饭煲高温挡煲汤时，电饭煲正常工作且不考虑热损耗，则需要多少时间？
15.（2022·陕西省）如图-1所示电路，电源电压不变，L是额定电压为2.5V的小灯泡，R为滑动变阻器。闭合开关，滑片P在某两点间移动的过程中，电流表A与电压表V1的示数变化关系如图-2所示。当电流表示数为0.2A时，两电压表的示数相等，则电源电压为___________V。小灯泡正常工作时的电流为___________A，此时滑动变阻器接入电路的阻值为___________Ω，电路的总功率为___________W。
10.（2022·安徽省）如图所示，电源电压保持 不变，电阻 、 。闭合开关 ，则通电 ，电阻 产生的热量为______ 。
中考物理电功和电热专题训练及答案
专 题 训 练 电 功 率一、填空题1．某家用电能表上标有“220V 10A 3000R ／kWh ”字样，当家中用电器全部工作时，电能表1min 转了60转，由此可估算出该家所有用电器的总功率为 W ；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加 W 以下的用电器．2．把标有“6V 3W ”和“6V 6W ”的两盏电灯串联后接入电路中，如果让 其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两 端的电压应为 V ，两灯消耗的实际总功率为 W ．3．如图3所示，已知电源电压保持4.5V 不变，电压表量程0～3V ，滑动变阻器R 的最大阻值20Ω，小灯泡L 标有“2.5V 1.25W ”的字样. 闭合开关后，当小灯泡正常发光时，它的阻值为 Ω，滑动变阻器接入电路的阻值为 Ω. 若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为 W.4．有两盏正在使用的白炽灯泡甲和乙．若乙灯比甲灯亮，则 （ )A ．乙灯的灯丝电阻一定比甲灯的大B ．乙灯两端的电压一定比甲灯两端的大C ．电流通过乙灯做的功一定比甲灯的多D ．相同时间内乙灯消耗的电能一定比通过甲灯的多5．在图5所示的电路中，电源电压保持不变，开关S 闭合后，调节滑动变阻器滑片P 的位置，当灯泡L 恰好正常发光时，电流表A 的示数为0.5A ，电压表V 的示数为2V ，则关于该电路，下述判断正确的是 （ ）A ．电源电压是2VB ．灯泡的额定功率是1WC ．若滑片再向右滑动，灯泡有可能被烧毁D ．若滑片再向右滑动，电流表示数将减小，电压表示数将增大6．如图6是伏安法测小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图所示，则下列说法中不正确的是 （ ）A ． 在连接电路时，应将开关断开，并将变阻器阻值调至最大值B ． 小灯泡的额定功率为0.72W ，此时的电阻为8ΩC ． 如果将滑片P 向a 端滑动，则电压表的示数将变大D ． 如果将滑片P 向b 端滑动，则小灯泡的实际功率将大于额定功率图 3 图 5 图6图87．如图8所示，电源电压不变，定值电阻R 的阻值为18Ω．有四只 白炽灯泡L 1、L 2、L 3、L 4，它们的规格分别为“3V2W ”、“6V2W ”、“12V2W ”、 “24V2W ”．当把它们分别接在电路中的M 、N 两端时，实际功率最大的 是 （ ）A ．L 1B ．L 2C ．L 3D ．L 48、为防止酒驾事故的出现，酒精测试仪被广泛应用。
