99S203 消防水泵接合器安装
消防水泵接合器及室外消火栓安装-技术交底记录
(8)管沟上下传递物件时，不准抛弃，应系在绳子上上下传递。
(9)打口时，注意力要集中，尽量不打在手上。
(10)配合焊工组对管口的人员，应戴上手套和面罩。
(11)热熔连接时，不要手碰加热套，以免烫伤。
(12)胶圈连接的橡胶圈储存的的适宜温度为-5~30℃，适度不大于80%，远离热源，不与溶剂、易挥发物质、油脂等放在一起。
(8)埋入土中的管道防腐按图纸设计要求，法兰接口涂沥青冷底子油及沥青漆各两道，并用沥青麻布或O.2mm厚底塑料薄膜包严。
(9)消防水泵接合器的阀组安装。
(10)如采暖室外计算温度低于零下15℃的地区，应做保温井口或采取其他保温措施。
(11)消火栓和水泵消防接合器的水压试验和冲洗参照与管网水压试验和冲洗。
(2)消防管道在竣工前，必须对管道进行冲洗。
检验方法:观察冲洗出水的浊度。
(3)消防水泵结合器标志应明显。
检验方法:观察和尺量检查。
(三)一般项目
(1)消防水泵接合器的各项安装尺寸应符合设计要求。
(1)消火栓和消防水泵接合器的阀门安装见阀门安装工艺。
室外消火栓、消防消防水泵接合器的安装应参照标准图O1S201、99S203。
(2)消火栓管道的安装分支管安装和干管安装两种形式，要根据现场的实际地理情况选用。
(3)安装形式为“浅装”的消火栓，从干管接出的支管应尽量短。
(4)消火栓短管与给水管道的连接可采用法兰、承插接口形式，一般情况下压力为1.6MPa的采用法兰连接，压力为1.OMPa的采用承插连接。
(5)消火栓没有自动放水装置，当内置出水阀门关闭时自动放空消火栓内留存的积水，以防消火栓冻裂。
(6)消火栓弯管底座或消火栓三通下设支墩，支墩必须托紧弯管或三通底部。
关于消防水泵接合器安装标准
关于消防水泵接合器安装标准【消防水泵接合器】做人要有原则，做事要有准则，任何事物都有一定的要求。
今天我们就来说一下消防水泵接合器安装标准。
当室内消防泵发生故障或遇大火室内消防用水不足时，消防车的水泵可迅速方便地通过该接合器的接口与建筑物内的消防设备相连接，并送水加压，从而使室内的消防设备得到充足的压力水源，用以扑灭火灾，有效地解决了建筑物发生火灾后，消防车灭火困难或因室内的消防设备因得不到充足的压力水源无法灭火的情况。
【关于消防水泵接合器安装标准】下列场所的室内消火栓给水系统应设置消防水泵接合器:1高层民用建筑;2设有消防给水的住宅、超过五层的其他多层民用建筑;3地下建筑和平战结合的人防工程;4超过四层的厂房和库房，以及高层楼板超过20m的厂房或库房;5四层以上多层汽车库和地下汽车库;6城市市政隧道自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等水灭火系统，均应设置消防水泵接合器。
消防水泵接合器的给水流量宜按每个10L/s~15L/s计算。
消防水泵接合器设置的数量应按系统设计流量经计算确定，但当计算数量超过3个时，可根据供水可靠性适当减少;下列消防给水系统宜适当减少:1市政给水管网2路直接供水的高压消防给水系统;2高位消防水池、水塔2路供水的高压消防给水系统。
临时高压消防给水系统向多栋建筑供水时，消防水泵接合器宜在每栋单体附件就近设置。
消防水泵接合器的供水压力范围，应根据当地消防车的供水流量和压力确定。
消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器;当建筑高度超过消防车供水高度时，消防给水应在设备层等方便操作的地点设置手抬泵或移动泵接力供水的吸水和加压接口。
水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15m，并不宜大于40m。
墙壁消防水泵接合器的安装高度距地面宜为0.7m;与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方;地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4m,且不应小于井盖的半径。

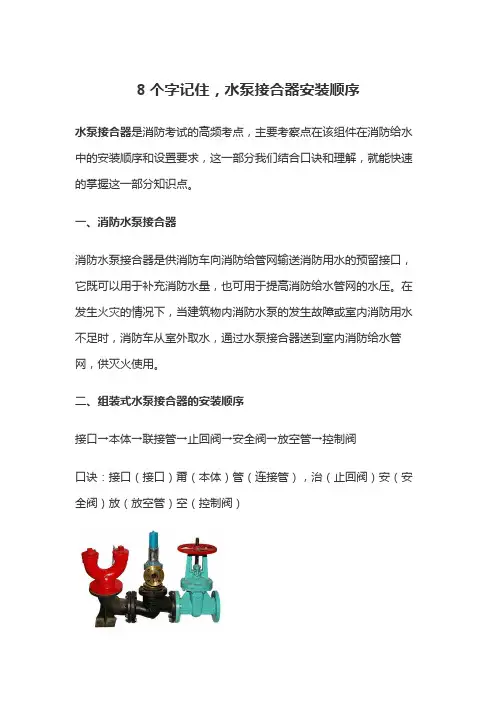

易消教育：消防考试高频知识点,水泵接合器安装顺序
8个字记住，水泵接合器安装顺序水泵接合器是消防考试的高频考点，主要考察点在该组件在消防给水中的安装顺序和设置要求，这一部分我们结合口诀和理解，就能快速的掌握这一部分知识点。
一、消防水泵接合器消防水泵接合器是供消防车向消防给管网输送消防用水的预留接口，它既可以用于补充消防水量，也可用于提高消防给水管网的水压。
在发生火灾的情况下，当建筑物内消防水泵的发生故障或室内消防用水不足时，消防车从室外取水，通过水泵接合器送到室内消防给水管网，供灭火使用。
二、组装式水泵接合器的安装顺序接口→本体→联接管→止回阀→安全阀→放空管→控制阀口诀：接口（接口）甭（本体）管（连接管），治（止回阀）安（安全阀）放（放空管）空（控制阀）三、消防水泵接合器位置要求练习题1、【精编模拟题】组装式水泵接合器的安装，应按（）的顺序进行，止回阀的安装方向应使消防用水能从水泵接合器进入系统。
A.接口、本体、连接管、止回阀、安全阀、放空管、控制阀B.本体、接口、连接管、安全阀、止回阀、放空管、控制阀C.本体、接口、连接管、止回阀、安全阀、放空管、控制阀D.接口、本体、连接管、安全阀、止回阀、放空管、控制阀【答案】A【考点】水泵接合器安装顺序【解析】装式水泵接合器的安装，应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序安装。
2、【综合真题】下列有关消防水泵接合器安装说法中，错误的是（）。
A.墙壁水泵接合器安装高度距地宜为1.1mB.组装式消防水泵接合器的安装，应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行C.止回阀的安装方向应使消防用水能从消防水泵接合器进入系统D.消防水泵接合器接口距离室外消火栓或消防水池的距离宜为15～40 m【答案】A【考点】水泵接合器【解析】墙壁水泵接合器安装高度距地宜为0.7m。
3、【综合真题】下列关于消防水泵接合器的安装要求的说法中，正确的有（）。
A.应安装便于消防车接近使用的地点B.墙壁式消防水泵接合器不应安装在玻璃幕墙下方C.墙壁式消防水泵接合器与门窗洞口的净距不应小于2.0mD.距室外消火栓或消防水池的距离宜为5m～40mE.地下消防水泵接合器进水口与井盖底部的距离不应小于井盖的直径【答案】ABC【考点】水泵接合器【解析】距室外消火栓或消防水池的距离宜为15m～40m，D错误；地下消防水泵接合器进水口与井盖底部的距离不应小于井盖的半径。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
99(03)S203消防水泵接合器安装(含2023年局部修改版)
4 4. 定期检查
消防水泵接合器和消防泵要协 同工作，才能保证消防水流顺 利输出，有效扑灭火灾。
定期检查消防水泵接合器和消 防泵的连接情况，及时排查问 题，保证设备正常工作。
消防水泵接合器的常见故障及解决方法
常见故障
1. 连接不紧密 2. 阀门卡死 3. 管道堵塞 4. 水泵故障
解决方法
1. 重新拧紧连接处 2. 清理或更换阀门 3. 疏通管道 4. 维修或更换水泵
3 3. 多种型号
消防水泵接合器有各种型号和规格，适合不同的消防水带和消防水泵 。
消防水泵接合器的作用与重要性
快速连接
消防水泵接合器是消防水泵与消防水带之间的连接装置，能够快 速、可靠地连接消防水带，方便消防员快速展开灭火工作。
保证水源
消防水泵接合器是消防水系统的重要组成部分，能够确保消防水 泵与消防水带之间连接紧密，防止漏水，保证充足的水源供应。
压力检查
检查压力表是否正常工作，并 进行定期校准。确保压力符合 标准要求。
消防水泵接合器的安全隐患排查
管道检查
定期检查管道是否存在腐蚀、破裂或堵塞等问 题，确保管道畅通无阻。
泄漏检测
定期检查消防水泵接合器和消防栓是否出现漏 水现象，及时进行维修或更换。
阀门测试
定期测试消防水泵接合器和消防栓的阀门是否 能正常开启和关闭，确保紧急情况下能够快速 供水。
验收测试
更换后进行水压测试，确保接 合器性能良好，满足消防安全 要求。
消防水泵接合器与消防栓的配 合使用
1 1. 连接ຫໍສະໝຸດ 2 2. 开启将消防水泵接合器连接到消防 栓的接口上，确保连接牢固。
打开消防栓阀门，水流通过消 防栓进入消防水泵接合器。
3 3. 水流

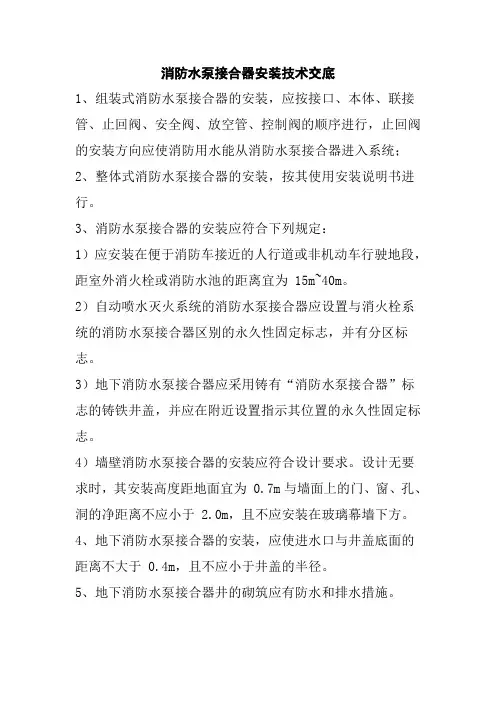

消防水泵接合器安装技术交底
消防水泵接合器安装技术交底
1、组装式消防水泵接合器的安装，应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行，止回阀的安装方向应使消防用水能从消防水泵接合器进入系统；
2、整体式消防水泵接合器的安装，按其使用安装说明书进行。
3、消防水泵接合器的安装应符合下列规定：
1）应安装在便于消防车接近的人行道或非机动车行驶地段，距室外消火栓或消防水池的距离宜为 15m~40m。
2）自动喷水灭火系统的消防水泵接合器应设置与消火栓系统的消防水泵接合器区别的永久性固定标志，并有分区标志。
3）地下消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖，并应在附近设置指示其位置的永久性固定标志。
4）墙壁消防水泵接合器的安装应符合设计要求。
设计无要求时，其安装高度距地面宜为 0.7m与墙面上的门、窗、孔、洞的净距离不应小于 2.0m，且不应安装在玻璃幕墙下方。
4、地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于 0.4m，且不应小于井盖的半径。
5、地下消防水泵接合器井的砌筑应有防水和排水措施。
消防水泵接合器安装顺序口诀
消防水泵接合器安装顺序口诀以下是五个符合要求的口诀：《消防水泵接合器安装顺序口诀一》一二三四要记清，安装顺序不能停。
一接水管先固定，就像大树扎下根。
二装止回像把关，水流只进不能返。
三安安全阀保障，压力稳定心不慌。
四连接合器主体，好比高楼立得稳。
小朋友们要记牢，消防安装很重要。
《消防水泵接合器安装顺序口诀二》小朋友们听我说，安装顺序有法则。
一是基础要打牢，好比房子先砌好。
二把接口来对准，严丝合缝才最美。
三让部件依次装，如同串珠排成行。
四把检查来做好，安全无误乐陶陶。
顺序清楚不混淆，消防工作呱呱叫。
《消防水泵接合器安装顺序口诀三》消防安装有步骤，听我慢慢说清楚。
一先准备好材料，就像战士备弹药。
二将零件巧组合，如同拼图拼完整。
三按顺序来安装，犹如列车稳步行。
四再仔细检查遍，好比医生查病患。
这样安装才正确，安全保障不会错。
《消防水泵接合器安装顺序口诀四》要想安装接合器，顺序一定别忘记。
一来确定好位置，好像灯塔指方向。
二把配件准备齐，如同士兵整装备。
三按流程逐步装，好比登山步步高。
四看整体效果好，安全守护到永远。
记住口诀心不慌，消防知识记心上。
《消防水泵接合器安装顺序口诀五》小朋友们学消防，安装顺序不能忘。
一像建楼打基础，水管连接要稳固。
二如行路看方向，止回安装不能错。
三似搭积木层层放，安全阀装不能忘。
四像拼图拼完整，接合器成作用强。
大家一起学起来，消防安全有保障。
消防水泵接合器的安装要求及规范
消防水泵接合器的安装要求及规范
消防水泵接合器是消防队员用消防车从室外水源取水向室内消防管网供水的接口，作为扑救火灾的应急用水。
一、应设在便于与消防车连接的地点，其周围15～40m内应设室外消火栓或消防水池。
二、应设止回阀、安全阀、闸阀和泄水阀。
三、高层建筑消火栓给水系统和自动喷水灭火系统应设水泵接合器，设有消防管网的住宅及超过5层的其他民用建筑，其室内消防管网应设水泵接合器，对人防工程，当消防用水量超过10L/s时，应设水泵接合器。
四、地下式水泵接合器接口至地面的距离宜不大于0.4m，且不应小于井盖的半径。
五、地下式水泵接合器应采用有“消防水泵接合器”标志的井盖，并在附近设置标识其位置的固定标志。
六、墙壁式水泵接合器与门窗洞口的距离不宜小于1.2m；接口至地面的距离宜为0.7m。
七、地上式水泵接合器接口距地面的距离宜为0.7m。
