华为路由器子接口配置命令全解

华为路由器子接口配置命令字体: 小中大| 打印发表于: 2008-10-09 22:38 作者: sunjh 来源: 网络中国--打造有影响力的中国网络技术论坛配置『配置环境参数』1.SwitchA 端口E0/1属于vlan10，E0/2属于vlan20，E0/3与Router端口E0互连2.vlan10内PC地址192.168.0.2/24，网关为路由器E0.1子接口地址192.168.0.1/243.vlan20内PC地址10.10.10.2/24，网关为路由器E0.2子接口地址10.10.10.1/244.SwitchA管理vlan100虚接口地址172.16.0.2/24，网关为路由E0接口地址172.16.0.1『组网需求』1.vlan10、vlan20和vlan100能够通过交换机透传到路由器，并且能够通过路由器子接口实现三层互通2数据配置步骤『交换机配合路由器子接口数据配置流程』一般来说交换机与路由器子接口配合，都因为交换机是二层交换机，没有三层路由功能，通过路由器终结二层交换机透传过来的vlan数据包，实现三层互通，是此类组网的主要目的。

在路由器子接口之间，各个网段之间为直连路由，如果要实现某些网段之间的访问控制，一般通过在路由器上配置访问控制列表来实现。

三层交换机由于本身支持多个虚接口，可以直接实现多网段之间的三层互通，一般不涉及此类组网。

【SwitchA相关配置】1.创建（进入）vlan10[SwitchA] vlan 102.将E0/1加入到vlan10[SwitchA-vlan10]port Ethernet 0/13.创建（进入）vlan20[SwitchA]vlan 204.将E0/2加入到vlan20[SwitchA-vlan20]port Ethernet 0/25.实际当中一般将上行端口设置成trunk属性，允许vlan透传int e0/3[SwitchA-Ethernet0/3]port link-type trunk6.允许所有的vlan从E0/3端口透传通过，也可以指定具体的vlan值[SwitchA-Ethernet0/3]port trunk permit vlan all7.创建（进入）vlan100[SwitchA]vlan 1008.vlan100可以不包含具体的端口9.创建（进入）vlan100的虚接口[SwitchA]interface Vlan-interface 10010.给vlan100的虚接口配置IP地址[SwitchA-Vlan-interface100]ip address 172.16.0.2 255.255.255.011.设置E0/3端口PVID为100，将管理vlan100送出去的报文vlan标记剥去，送往路由器主接口[SwitchA-Ethernet0/3]port trunk pvid vlan 10012.如果需要允许其它网段与交换机管理vlan地址互通，需要配置一条默认路由[SwitchA]ip route-static 0.0.0.0 0.0.0.0 172.16.0.1【RouterA相关配置】1.创建（进入）E0.1子接口[RouterA]inter Ethernet 0.12.在E0.1子接口里封装vlan10[RouterA-Ethernet0.1]vlan-type dot1q vid 103.在E0.1子接口配置IP地址[RouterA-Ethernet0.1]ip address 192.168.0.1 255.255.255.04.创建（进入）E0.2子接口[RouterA]inter Ethernet 0.2在E0.2子接口里封装vlan20[RouterA-Ethernet0.2]vlan-type dot1q vid 206.在E0.2子接口配置IP地址[RouterA-Ethernet0.2]ip address 10.10.10.1 255.255.255.07.进入E0接口[SwitchB-vlan20]port Ethernet 0[RouterA-Ethernet0]ip address 172.16.0.1 255.255.255.0【补充说明】1.如果一个端口是trunk端口，则该端口可以属于多个vlan2.缺省情况下trunk端口的PVID为1，可以在端口模式下通过命令port trunk pvid vlan vlanid 来修改端口的PVID3.一台交换机上如果已经设置了某个端口为hybrid端口，则不可以再把另外的端口设置为trunk端口3测试验证1.PC都能PING通自己的网关2.PC之间能够PING通3.交换机能够与路由器E0接口地址互通华为路由器交换机配置命令：计算机命令PCAlogin:root；使用root用户password:linux；口令是linux#shutdown-hnow；关机#init0；关机#logout；用户注销#login；用户登录#ifconfig；显示IP地址#ifconfigeth0netmask；设置IP地址#ifconfigeht0netmaskdown；禁用IP地址#routeadd0.0.0.0gw；设置网关#routedel0.0.0.0gw；删除网关#routeadddefaultgw；设置网关#routedeldefaultgw；删除网关#route；显示网关#ping；发ECHO包#telnet；远程登录华为路由器交换机配置命令：交换机命令[Quidway]discur；显示当前配置[Quidway]displaycurrent-configuration；显示当前配置[Quidway]displayinterfaces；显示接口信息[Quidway]displayvlanall；显示路由信息[Quidway]displayversion；显示版本信息[Quidway]superpassword；修改特权用户密码[Quidway]sysname；交换机命名[Quidway]interfaceethernet0/1；进入接口视图[Quidway]interfacevlanx；进入接口视图[Quidway-Vlan-interfacex]ipaddress10.65.1.1255.255.0.0；配置VLAN的IP地址[Quidway]iproute-static0.0.0.00.0.0.010.65.1.2；静态路由＝网关[Quidway]rip；三层交换支持[Quidway]local-userftp[Quidway]user-interfacevty04；进入虚拟终端[S3026-ui-vty0-4]authentication-modepassword；设置口令模式[S3026-ui-vty0-4]setauthentication-modepasswordsimple222；设置口令[S3026-ui-vty0-4]userprivilegelevel3；用户级别[Quidway]interfaceethernet0/1；进入端口模式[Quidway]inte0/1；进入端口模式[Quidway-Ethernet0/1]duplex{half|full|auto}；配置端口工作状态[Quidway-Ethernet0/1]speed{10|100|auto}；配置端口工作速率[Quidway-Ethernet0/1]flow-control；配置端口流控[Quidway-Ethernet0/1]mdi{across|auto|normal}；配置端口平接扭接[Quidway-Ethernet0/1]portlink-type{trunk|access|hybrid}；设置端口工作模式[Quidway-Ethernet0/1]portaccessvlan3；当前端口加入到VLAN[Quidway-Ethernet0/2]porttrunkpermitvlan{ID|All}；设trunk允许的VLAN [Quidway-Ethernet0/3]porttrunkpvidvlan3；设置trunk端口的PVID [Quidway-Ethernet0/1]undoshutdown；激活端口[Quidway-Ethernet0/1]shutdown；关闭端口[Quidway-Ethernet0/1]quit；返回[Quidway]vlan3；创建VLAN[Quidway-vlan3]portethernet0/1；在VLAN中增加端口[Quidway-vlan3]porte0/1；简写方式[Quidway-vlan3]portethernet0/1toethernet0/4；在VLAN中增加端口[Quidway-vlan3]porte0/1toe0/4；简写方式[Quidway]monitor-port；指定镜像端口[Quidway]portmirror；指定被镜像端口[Quidway]portmirrorint_listobserving-portint_typeint_num；指定镜像和被镜像[Quidway]descriptionstring；指定VLAN描述字符[Quidway]description；删除VLAN描述字符[Quidway]displayvlan[vlan_id]；查看VLAN设置[Quidway]stp{enable|disable}；设置生成树,默认关闭[Quidway]stppriority4096；设置交换机的优先级[Quidway]stproot{primary|secondary}；设置为根或根的备份[Quidway-Ethernet0/1]stpcost200；设置交换机端口的花费[Quidway]link-aggregatione0/1toe0/4ingress|both;端口的聚合[Quidway]undolink-aggregatione0/1|all;始端口为通道号[SwitchA-vlanx]isolate-user-vlanenable；设置主vlan[SwitchA]isolate-user-vlansecondary；设置主vlan包括的子vlan [Quidway-Ethernet0/2]porthybridpvidvlan；设置vlan的pvid[Quidway-Ethernet0/2]porthybridpvid；删除vlan的pvid[Quidway-Ethernet0/2]porthybridvlanvlan_id_listuntagged；设置无标识的vlan 如果包的vlanid与PVId一致，则去掉vlan信息.默认PVID=1。

华为路由器配置详解基本命令

write
exit
以上根据中国电信 ddn 专线多数情况应用
普通用户模式
enable 转入特权用户模式
exit 退出配置
help 系统帮助简述
language 语言模式切换
ping 检查网络主机连接及主机是否可达
show 显示系统运行信息
telnet 远程登录功能
tracert 跟踪到目的地经过了哪些路由器
802.2
802.3
其中Ethernet_II和Ethernet_SNAP用于支持IP协议，802.2和802.3 用于支持IPX协议。以太网口对接收到的帧能够自动识别其格式，因此可以同时接收多种格式的帧，但在同一时间只能发送一种帧格式。
no send-frame-type 命令恢复缺省的IP报文发送帧格式。
【举例】
设置以太网接口描述为全双工模式。
Quidway(config-if-Ethernet0)#duplex
【相关命令】
show interface
2.1.3 loopback
允许或禁止以太网口对内自环和对外回波。
[ no ] loopback
【缺省情况】
禁止以太网口对内自环和对外回波。
【相关命令】
show interface
2.4.2 shutdown
关闭或重新启动物理接口。
[ no ] shutdown
【缺省情况】
在路由器上电时，初始化并启动各物理接口。
【命令模式】
接口配置模式
【使用指南】
慎重使用关闭和重启接口命令，但在某些特殊情况下，如修改接口的工作参数时，不能立即生效，需要关闭和重启接口后，才能生效。

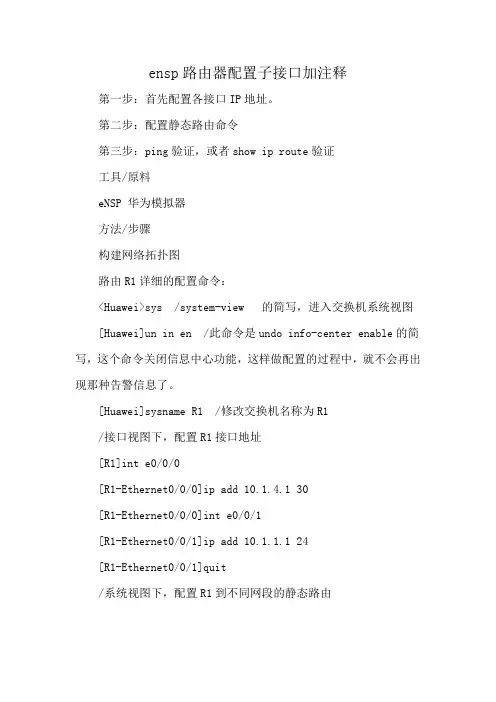

ensp路由器配置子接口加注释

ensp路由器配置子接口加注释
第一步：首先配置各接口IP地址。

第二步：配置静态路由命令
第三步：ping验证，或者show ip route验证
工具/原料
eNSP 华为模拟器
方法/步骤
构建网络拓扑图
路由R1详细的配置命令：
<Huawei>sys /system-view 的简写，进入交换机系统视图[Huawei]un in en /此命令是undo info-center enable的简写，这个命令关闭信息中心功能，这样做配置的过程中，就不会再出现那种告警信息了。

[Huawei]sysname R1 /修改交换机名称为R1
/接口视图下，配置R1接口地址
[R1]int e0/0/0
[R1-Ethernet0/0/0]ip add 10.1.4.1 30
[R1-Ethernet0/0/0]int e0/0/1
[R1-Ethernet0/0/1]ip add 10.1.1.1 24
[R1-Ethernet0/0/1]quit
/系统视图下，配置R1到不同网段的静态路由
[R1]ip route-static 10.1.2.0 255.255.255.0
10.1.4.2
/目的网段、子网掩码、下一跳地址
[R1]ip route-static 10.1.3.0 255.255.255.0 10.1.4.2。

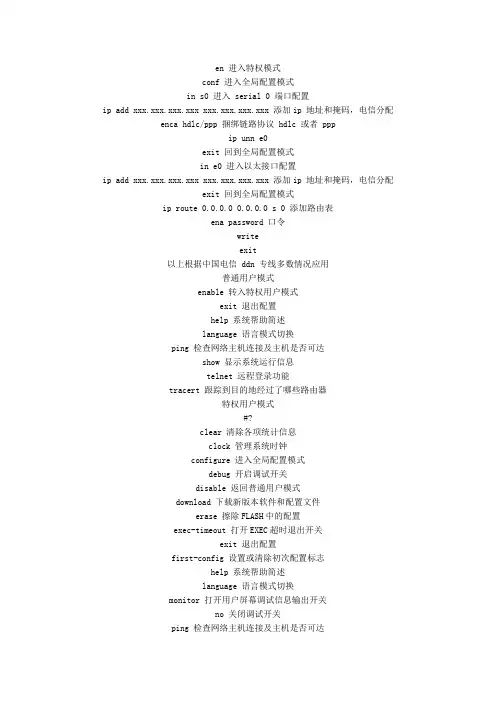

华为路由器基本配置命令

en 进入特权模式conf 进入全局配置模式in s0 进入 serial 0 端口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配enca hdlc/ppp 捆绑链路协议 hdlc 或者 pppip unn e0exit 回到全局配置模式in e0 进入以太接口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码，电信分配exit 回到全局配置模式ip route 0.0.0.0 0.0.0.0 s 0 添加路由表ena password 口令writeexit以上根据中国电信 ddn 专线多数情况应用普通用户模式enable 转入特权用户模式exit 退出配置help 系统帮助简述language 语言模式切换ping 检查网络主机连接及主机是否可达show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器特权用户模式#?clear 清除各项统计信息clock 管理系统时钟configure 进入全局配置模式debug 开启调试开关disable 返回普通用户模式download 下载新版本软件和配置文件erase 擦除FLASH中的配置exec-timeout 打开EXEC超时退出开关exit 退出配置first-config 设置或清除初次配置标志help 系统帮助简述language 语言模式切换monitor 打开用户屏幕调试信息输出开关no 关闭调试开关ping 检查网络主机连接及主机是否可达reboot 路由器重启setup 配置路由器参数show 显示系统运行信息telnet 远程登录功能tracert 跟踪到目的地经过了哪些路由器unmonitor 关闭用户屏幕调试信息输出开关write 将当前配置参数保存至FLASH MEM中全局配置模式aaa-enable 使能配置AAA(认证，授权和计费) access-list 配置标准访问表arp 设置静态ARP人口chat-script 生成一个用在modem上的执行脚本custom-list 创建定制队列列表dialer-list 创建dialer-listdram-wait 设置DRAM等待状态enable 修改ENABLE口令exit 退出全局配置模式firewall 配置防火墙状态flow-interval 设置流量控制时间间隔frame-relay 帧中继全局配置命令集ftp-server FTP 服务器help 系统帮助命令简述host 添加主机名称和其IP地址hostname 修改主机名ifquelen 更改接口队列长度interface 选择配置接口ip 全局IP配置命令子集ipx 全局IPX配置命令子集loghost 设置日志主机IP地址logic-channel 配置逻辑通道login 启动EXEC登录验证modem-timeout 设置 modem 超时时间multilink 配置multilink 用户使用的接口multilink-user 配置multilink 用户使用的接口natserver 设置FTP,TELNET,WWW服务的IP地址no 关闭某些参数开关priority-list 创建优先级队列列表router 启动路由处理settr 设置时间范围snmp-server 修改SNMP参数tcp 配置全局TCP参数timerange 启动或关闭时间区域user 为PPP验证向系统中加入用户vpdn 设置VPDNvpdn-group 设置VPDN组x25 X.25协议分组层路由器以太网口配置命令2.1.1 description设置以太网口描述。

华为路由器,交换机基本配置命令

华为S2000系列交换机配置命令和基本的操作Quidway]super password 修改特权用户密码[Quidway]sysname 交换机命名[Quidway]interface ethernet 0/1 进入接口视图[Quidway]interface vlan x 进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 静态路由＝网关[Quidway]user-interface vty 0 4[S3026-ui-vty0-4]authentication-mode password[S3026-ui-vty0-4]set authentication-mode password simple 222[S3026-ui-vty0-4]user privilege level 3[Quidway-Ethernet0/1]duplex {half|full|auto} 配置端口双工工作状态[Quidway-Ethernet0/1]speed {10|100|auto} 配置端口工作速率[Quidway-Ethernet0/1]flow-control 配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} 配置端口MDI/MDIX状态平接或扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} 设置接口工作模式(access(缺省)不支持802.1q帧的传送，而trunk支持（用于Switch间互连），hybrid和trunk的区别在于trunk 只允许缺省VLAN的报文发送时不打标签，而hybrid允许多个VLAN报文发送时不打标签。

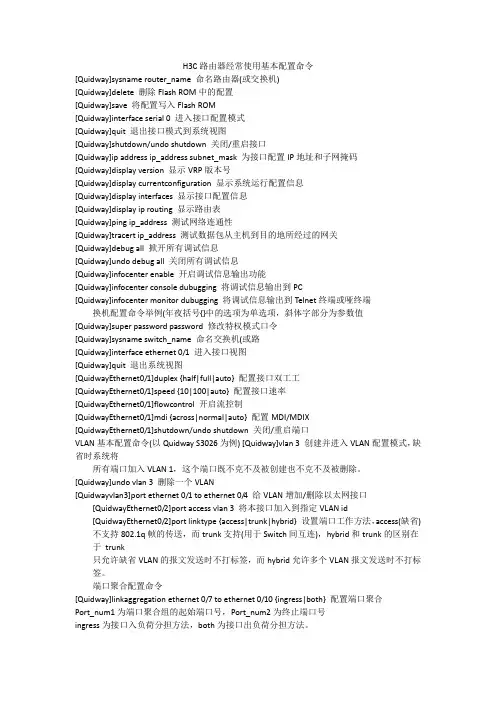

华为路由器常用基本配置命令

H3C路由器经常使用基本配置命令[Quidway]sysname router_name 命名路由器(或交换机)[Quidway]delete 删除Flash ROM中的配置[Quidway]save 将配置写入Flash ROM[Quidway]interface serial 0 进入接口配置模式[Quidway]quit 退出接口模式到系统视图[Quidway]shutdown/undo shutdown 关闭/重启接口[Quidway]ip address ip_address subnet_mask 为接口配置IP地址和子网掩码[Quidway]display version 显示VRP版本号[Quidway]display currentconfiguration 显示系统运行配置信息[Quidway]display interfaces 显示接口配置信息[Quidway]display ip routing 显示路由表[Quidway]ping ip_address 测试网络连通性[Quidway]tracert ip_address 测试数据包从主机到目的地所经过的网关[Quidway]debug all 掀开所有调试信息[Quidway]undo debug all 关闭所有调试信息[Quidway]infocenter enable 开启调试信息输出功能[Quidway]infocenter console dubugging 将调试信息输出到PC[Quidway]infocenter monitor dubugging 将调试信息输出到Telnet终端或哑终端换机配置命令举例(年夜括号{}中的选项为单选项，斜体字部分为参数值[Quidway]super password password 修改特权模式口令[Quidway]sysname switch_name 命名交换机(或路[Quidway]interface ethernet 0/1 进入接口视图[Quidway]quit 退出系统视图[QuidwayEthernet0/1]duplex {half|full|auto} 配置接口双工工[QuidwayEthernet0/1]speed {10|100|auto} 配置接口速率[QuidwayEthernet0/1]flowcontrol 开启流控制[QuidwayEthernet0/1]mdi {across|normal|auto} 配置MDI/MDIX[QuidwayEthernet0/1]shutdown/undo shutdown 关闭/重启端口VLAN基本配置命令(以Quidway S3026为例) [Quidway]vlan 3 创建并进入VLAN配置模式，缺省时系统将所有端口加入VLAN 1，这个端口既不克不及被创建也不克不及被删除。

华为路由器-命令行接口命令

命令行接口目录目录第1章命令行接口命令..........................................................................................................1-11.1 命令行接口命令.................................................................................................................1-11.1.1 command-privilege level.........................................................................................1-11.1.2 display history-command........................................................................................1-21.1.3 super.......................................................................................................................1-21.1.4 super password.......................................................................................................1-3第1章命令行接口命令1.1 命令行接口命令1.1.1 command-privilege level【命令】command-privilege level level view view commandundo command-privilege view view command【视图】系统视图【参数】level level：命令的级别，取值范围为0～3。

华为路由器配置命令表

华为路由器配置命令表华为路由器配置命令表1.系统配置1.1 设备初始化●system-view：进入系统视图●undo saved-configuration：清除设备当前配置●reboot：重启设备1.2 系统时间配置●clock timezone +8：设置时区为东八区●clock datetime 2022-01-01 00:00:00：设置系统时间为指定日期和时间2.接口配置2.1 查看接口信息●display interface brief：显示接口状态和基本信息●display interface GigabitEthernet 0/0/1：显示指定接口详细信息2.2 配置接口●interface GigabitEthernet 0/0/1：进入指定接口视图●ip address 192.16① 24：配置接口IP地质和子网掩码3.路由配置3.1 静态路由●ip route-static 192.168.2.0 255.255.255.0 10.0.0.2：配置静态路由●display ip routing-table：显示IP路由表3.2 动态路由●ospf 1 router-id ①.1：配置OSPF路由进程和路由器ID●quit：退出OSPF视图●interface GigabitEthernet 0/0/1：进入接口视图●ospf enable：启用OSPF●quit：退出接口视图●ospf network-type broadcast：配置接口OSPF网络类型为广播●quit：退出接口视图●display ospf peer：显示OSPF邻居信息4.安全配置4.1 访问控制列表（ACL）●acl number 2001：创建ACL 2001●rule permit source 192.168.1.0 0.0.0.255：添加允许源地质为192.168.1.0/24的规则●quit：退出ACL配置●interface GigabitEthernet 0/0/1：进入接口视图●traffic-filter acl 2001 outbound：应用ACL 2001到接口的出方向●quit：退出接口视图4.2 防火墙配置●firewall zone zone-name untrust：创建一个名为untrust的安全区域●firewall interzone trust untrust：创建trust和untrust之间的安全区域间隔●firewall packet-filter 100：创建一个数据包过滤器●rule 1 permit source 192.168.1.0 0.0.0.255：添加允许源地质为192.168.1.0/24的规则●quit：退出数据包过滤器配置●quit：退出安全区域间隔配置●interface GigabitEthernet 0/0/1：进入接口视图●firewall zone trust：将接口划分到trust安全区域●firewall packet-filter 100 outbound：将数据包过滤器应用到接口的出方向●quit：退出接口视图5.网络服务配置5.1 DHCP服务配置●ip pool huawei：创建一个IP地质池名为huawei●network 192.168.1.0 mask 255.255.255.0：设置IP地质池范围●dns-list 8.8.8.8：设置DNS服务器地质●quit：退出IP地质池配置●interface GigabitEthernet 0/0/1：进入接口视图●dhcp server ip-pool huawei：启用DHCP服务器，并指定IP地质池●quit：退出接口视图6.系统管理6.1 用户管理●aaa：进入AAA视图●local-user admin1234 password irreversible-cipher Hello123：创建本地用户admin1234并设置密码●local-user admin1234 privilege level 3：为用户admin1234设置特权级别●local-user admin1234 service-type telnet ssh http：设置用户admin1234的登录方式●quit：退出AAA视图6.2 SNMP配置●snmp-agent sys-info version v2c：设置SNMP版本为V2c●snmp-agent community read public：设置SNMP共同体字符串并设置读权限●snmp-agent target-host trap address udp-domn192.16①00 params securityname Huawei-Trap version v2c：配置SNMP trap地质和参数●snmp-agent trap enable：启用SNMP trap7.保存配置●save：保存当前配置●quit：退出设备配置模式本文档涉及附件：附件1：华为路由器配置示例图本文所涉及的法律名词及注释：1.IP地质：Internet Protocol Address（Internet协议地质），指在Internet中用于唯一标识设备的数字地质。
