快速识别色环电阻(图)
色环电阻识别方法
色环电阻识别方法每种颜色代表不同的数字,如下:棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ,金、银表示误差色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。
但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断:技巧1: 先找标志误差的色环,从而排定色环顺序。
最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的第一环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。
技巧2: 棕色环是否是误差标志的判别。
棕色环既常用做误差环,又常作为有效数字环,且常常在第一环和最末一环中同时出现,使人很难识别谁是第一环。
在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。
技巧3: 在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×104Ω=1MΩ误差为1%,属于正常的电阻系列值,若是反顺序读:棕、黄、黑、黑、棕,其值为140×100Ω=140Ω，误差为1%。
显然按照后一种排序所读出的电阻值,在电阻的生产系列中是没有的,故后一种色环顺序是不对的。
电阻按材料分一般有:碳膜电阻、金属膜电阻、水泥电阻、线饶电阻等。
一般的家庭电器使用碳膜电阻较多,因为它成本低廉。
金属膜电阻精度要高些,使用在要求较高的设备上。
水泥电阻和线饶电阻都是能够承受比较大功率的,线饶电阻的精度也比较高,常用在要求很高的测量仪器上。
小功率碳膜和金属膜电阻,一般都用色环表示电阻阻值的大小,这也是我们在学习电阻的很重要的一步。
电阻阻值的单位是欧姆。
下面详细说明。
色环电阻分为四色环和五色环,先说四色环。
色环电阻识别方法
色环电阻识别方法一、数值的对照表颜色银金黑棕红橙黄绿蓝紫灰白有效数字-- -- 0 1 2 3 4 5 6 7 8 9备注：第四环颜色所代表的误差，即：金色为5%；银色为10%；无色为20%二、类别四个色环电阻的识别：第一、二环分别代表两位有效数的阻值；第三环代表倍率；第四环代表误差。
第一色环是十位数，第二色环是个位数，第三色环是应乘颜色次幂颜色次，第四色环是误差率。
例子：棕红红金其阻值为12×10^2=1.2K 误差为±5% 误差表示电阻数值，在标准值1200上下波动（5%×1200）都表示此电阻是可以接受的，即在1140-1260之间都是好的电阻。
五个色环电阻的识别：第一、二、三环分别代表三位有效数的阻值；第四环代表倍率；第五环代表误差。
如果第五条色环为黑色，一般用来表示为绕线电阻器，第五条色环如为白色，一般用来表示为保险丝电阻器。
如果电阻体只有中间一条黑色的色环，则代表此电阻为零欧姆电阻。
例子：红红黑棕金五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±5%一、识别要点（1）熟记第一、二环每种颜色所代表的数。
可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。
这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。
金色：几点几Ω 黑色：几十几Ω 棕色：几百几十Ω 红色：几点几kΩ 橙色：几十几kΩ 黄色：几百几十kΩ 绿色：几点几MΩ 蓝色：几十几MΩ（2）从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红、橙、黄色是千欧级的；绿、蓝色则是兆欧级的。
这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。
例如第三环是红色，则其阻值即是整几kΩ的。
电阻阻值计算色环电阻识别及精度
电阻阻值计算：色环电阻识别及精度色环电阻是在电阻封装上即电阻表面涂上一定颜色的色环,来代表这个电阻的阻值;具体读法可参考下图：黑,棕,红,橙,黄,绿,蓝,紫,灰,白0, 1, 2, 3, 4, 5, 6, 7, 8, 9倒数第二环,表示零的个数;最后一位,表示误差;这个规律有一个巧记的口诀：棕一红二橙是三,四黄五绿六为蓝,七紫八灰九对白,黑是零,金五银十表误差;例如,红,黄,棕,金表示240欧;分四环和五环,通常用四环;倒数第二环,可以金色代表×0.1和银色的代表×0.01,最后一环误差可以无色20%;五环电阻为精密电阻,前三环为数值,最后一环还是误差色环,通常也是金、银和棕三种颜色,金的误差为5%,银的误差为10%,棕色的误差为1%,无色的误差为20%,另外偶尔还有以绿色代笔误差的,绿色的误差为0.5%;精密电阻通常用于军事,航天等方面;电阻色环上看电阻的精度：色环电阻分为四色环和五色环四色环：前两位是有效数字；第三位是倍率；第四位是误差,就是它的精确度五色环：前三位是有效数字；第四位是倍率；第五位是误差它们的误差色环相同时误差是一样的：色环误差棕 +/-1%红 +/-2%绿 +/-0.5%蓝 +/-0.25%紫 +/-0.1%灰 +/-0.05%金 +/-5%银 +/-10%无色 +/-20%最常见的：四色环电阻误差是+/-5%,为普通电阻五色环电阻误差是+/-1%,为精密电阻;色环电阻识别：带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差;快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内,例如是几点几K、还是几十几K的,再将前两环读出的数"代"进去,这样就可很快读出数来;下面介绍掌握此方法的几个要点：1熟记第一、二环每种颜色所代表的数;可这样记忆：棕1,红2,橙3,黄4,绿5,蓝6,紫7,灰8,白9,黑0;这样连起来读,多复诵几遍便可记住;记准记牢第三环颜色所代表的阻值范围,这一点是快识的关键;具体是：金色：几点几Ω黑色：几十几Ω棕色：几百几十Ω红色：几点几 kΩ橙色：几十几 kΩ黄色：几百几十 kΩ绿色：几点几 MΩ蓝色：几十几 MΩ从数量级来看,在体上可把它们划分为三个大的等级,即：金、黑、棕色是欧姆级的；红橙\'、黄色是千欧级的；绿、蓝色则是兆欧级的;这样划分一下是为了便于记忆;3当第二环是黑色时,第三环颜色所代表的则是整数,即几,几十,几百kΩ等,这是读数时的特殊情况,要注意;例如第三环是红色,则其阻值即是整几kΩ的;4记住第四环颜色所代表的误差,即：金色为5％；银色为10％；无色为20％;下面举例说明：例1当四个色环依次是黄、橙、红、金色时,因第三环为红色、阻值范围是几点几kΩ的,按照黄、橙两色分别代表的数"4"和"3"代入,,则其读数为43 kΩ;第环是金色表示误差为5％;例2当四个色环依次是棕、黑、橙、金色时,因第三环为橙色,第二环又是黑色,阻值应是整几十kΩ的,按棕色代表的数"1"代入,读数为10 kΩ;第四环是金色,其误差为5％在某些不好区分的情况下,也可以对比两个起始端的色彩,因为计算的起始部分即第1色彩不会是金、银、黑3种颜色;如果靠近边缘的是这3种色彩,则需要倒过来计算;色环电阻的色彩标识有两种方式,一种是采用4色环的标注方式,令一种采用5色环的标注方式;两者的区别在于：4色环的用前两位表示电阻的有效数字,而5色环电阻用前三位表示该电阻的有效数字,两者的倒数第2位表示了电阻的有效数字的乘数,最后一位表示了该电阻的误差;对于4色环电阻,其阻值计算方法位：阻值=第1色环数值10+第2色环数值第3位色环代表之所乘数对于5色环电阻,其阻值计算方法位：阻值=第1色环数值100+第2色环数值10+第3位色环数值第4位色环代表之所乘数例1：某4色环电阻色彩标识如下：该电阻标称阻值=26107=260,000,000Ω=260MΩ,误差范围±5%。
快速识别色环电阻技巧
举例： 1、4 环色环电阻颜色依次为：红 紫 绿 金
7 2
阻值：2.7 MΩ
绿色：几记第一、二环每种颜色所代表的数。 可这样记忆：黑 0，棕 1，红 2，橙 3，黄 4，绿 5，蓝 6，紫 7，灰 8，白 9，金-1，银 -2。 记准记牢第三环颜色所代表的 阻值范围，这一点是快识的关键。具体是： 金色：几点几 Ω 黑色：几十几 Ω 棕色：几百几十 Ω
1 MΩ=10^3 kΩ=10^6Ω
黄色：几百几十 kΩ 绿色：几点几 MΩ 蓝色：几十几 MΩ （2）从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆 级的；红、橙、黄色是千欧级的；绿、蓝色则是兆欧级的。 （3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百 kΩ 等， 这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几 kΩ 的。 （4）记住第四环颜色所代表的误差，即：金色为 5%；银色为 10%；无色为 20%。
色环电阻的识别方法
色环所表示数字口诀棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金0.1 银0.01电阻阻值的换算电阻的基本单位是“欧姆”欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”线路板（PCB）上的一般用符号R表示1千欧（KΩ）=1000欧，1兆欧(MΩ)=1000千欧。
常规电阻的数量级：1.0 1.1 1.2 1.3 1.5 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.6 3.9 4.3 4.7 5.1 5.6 6.2 6.8 7.5 8.2 9.1 常规电阻的阻值为在数量级上X 10n 单位：欧姆Ω( n表示0～9和-1，-2的数字)104 =10000 103=1000 102=100101 =10 100 =1 10-1=0.1 10-2=0.01色环电阻顺序的识别方法：技巧1：先找标志误差的色环，从而排定色环顺序。
最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。
技巧2：棕色环是否是误差标志的判别。
棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。
在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。
技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。
比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1﹪，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1﹪。
显然按照后一种排序所读出的电阻值，在电阻的生产系列中是没有的，故后一种色环顺序是不对的。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
电阻色环识别

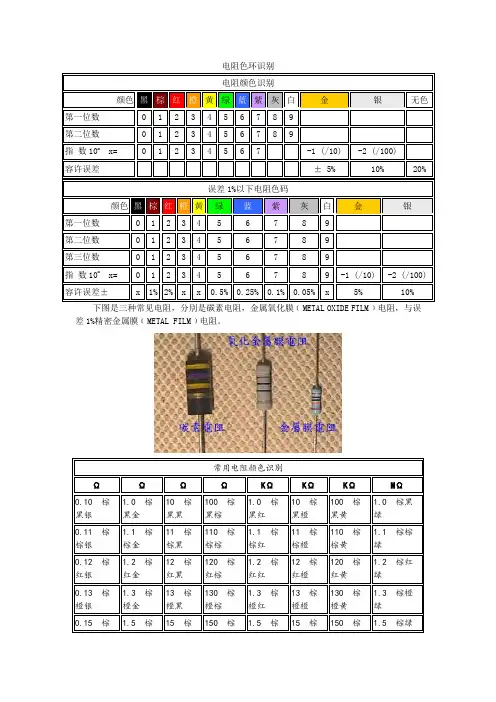

电阻色环识别电阻颜色识别颜色黑棕红橙黄绿蓝紫灰白金银无色第一位数0123456789第二位数0123456789指数10x x=01234567-1 (/10)-2 (/100)容许误差± 5%10%20%误差1%以下电阻色码颜色黑棕红橙黄绿蓝紫灰白金银第一位数0123456789第二位数0123456789第三位数0123456789指数10x x=0123456789-1 (/10)-2 (/100)容许误差±x1%2%x x0.5%0.25%0.1%0.05%x5%10%下图是三种常见电阻，分別是碳素电阻，金属氧化膜﹝METAL OXIDE FILM﹞电阻，与误差1%精密金属膜﹝METAL FILM﹞电阻。
常用电阻颜色识別ΩΩΩΩKΩKΩKΩMΩ0.10棕黑银1.0棕黑金10棕黑黑100棕黑棕1.0棕黑红10棕黑橙100棕黑黄1.0棕黑绿0.11棕棕银1.1棕棕金11棕棕黑110棕棕棕1.1棕棕红11棕棕橙110棕棕黄1.1棕棕绿0.12棕红银1.2棕红金12棕红黑120棕红棕1.2棕红红12棕红橙120棕红黄1.2棕红绿0.13棕橙银1.3棕橙金13棕橙黑130棕橙棕1.3棕橙红13棕橙橙130棕橙黄1.3棕橙绿0.15棕 1.5棕15棕150棕 1.5棕15棕150棕 1.5棕绿棕银棕金棕黑棕棕棕红棕橙棕黄绿碳素电阻：第一位数黄代表4，第二位数紫代表7，倍数色码黄色代表(4个0)，误差值色码金色代表±5%，所以这个电阻的阻值就是47 后面加(4个0)亦即470kΩ误差±5% 氧化金属膜电阻：第一位数棕色代表1，第二位数黑色代表0，倍数色码黑色代表(0个0)，误差色码金色也是±5%，所以代表的数值是10 后面(不用再加0)也就是10Ω误差±5% 金属膜电阻：第一位数棕色代表1，第二位数黑色代表0，第三位数黑色代表0，倍数色码橙色代表(3个0)，误差色码棕色代表±1%，所以代表的数值就是100 后面加(3个0)也就是100kΩ，误差1%。
