风力发电机组运行规程
风力发电机组设备运行维护操作规程
风力发电机组设备运行维护操作规程风力发电机组设备运行维护操作规程，主要内容如下：1、风力发电机组在投入运行前应具备的条件（1）电源相序正确，三相电压平衡。
（2）调向系统处于正常状态，风速仪和风向标处于正常运行的状态。
（3）制动和控制系统的液压装置的油压和油位在规定范围。
（4）齿轮箱油位和油温在正常范围。
（5）各项保护装置均在正确投入位置，且保护定值均与批准设定的值相符。
（6）控制电源处于接通位置。
（7）控制计算机显示处于正常运行状态。
（8）手动起动前叶轮上应无结冰现象。
（9）在寒冷和潮湿地区，长期停用和新投运的风电机组在投入运行前应检查绝缘，合格后才允许起动。
（10）经维修的风电机组在起动前，所有为检修而设立的各种安全措施应已拆除。
2、风电机组的起动和停机（1）风电机组的自动起动和停机①风电机组的自动起动，风电机组处于自动状态，当风速达到起动风速范围时，风电机组按计算机程序自动启动和并入电网。
②风电机组的自动停机，风电机组处于自动状态，当风速超出正常运行范围时，风电机组按计算机程序自动与电网解列、停机。
（2）风电机组的手动起动和停机手动起动和停机的四种操作方式①主控室操作，在主控室操作计算机启动键或停机键。
①就地操作，断开遥控操作开关，在风电机组的控制盘上，操作起动或停机按钮，操作后再合上遥控开关。
①远程操作，在远程终端操作启动键或停机键。
①机舱上操作，在机舱的控制盘上操作启动键或停机键，但机舱上操作仅限于调试时使用。
风电机组的手动起动当风速达到起动风速范围时，手动操作启动键或按钮，风电机组按计算机启动程序启动和并网。
风电机组的手动停机当风速超出正常运行范围时，手动操作启动键或按钮，风电机组按计算机停机程序与电网解列、停机。
凡经手动停机操作后，必须在按“起动”按钮，方能使风电机组进入自起动状态。
故障停机和紧急停机状态下的手动起动操作，风电机组在故障停机和紧急停机后，如故障已排除且具备起动的条件，重新起动前必须按“重置”或“复位”就地控制按钮，才能按正常起动操作方式进行启动。
风力发电场运行规程
附件：风力发电场运行规程(DL/T666-1999)1 范围本规程给出了对风力发电场设备和运行人员的要求，规定了正常运行、维护的内容和方法及事故处理的原则和方法等。
本规程适用于并网风力发电机组（以下简称风电机组）组成的总容量在1000kW及以上的、单机容量为100kW及以上定桨距或变桨距水平轴风电机组组成的风力发电场（以下简称风电场）。
垂直轴式风电机组组成的风电场或容量在1000kW以下的风电场可参照执行。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB14285—1993 继电保护和安全自动装置技术规程DL408—1991 电业安全工作规程（发电厂和变电所电气部分）DL409—1991 电业安全工作规程（电力线路部分）DL/T572—1995 电力变压器运行规程DL/T596—1996 电力设备预防性试验规程DL/T620—1997 交流电气装置的过电压保护和绝缘配合DL5027—1993 电力设备典型消防规程SD 292—1988 架空配电线路及设备运行规程（试行）3 对设备的基本要求3.1风电机组3.1.1风电机组及其附属设备风电机组及其附属设备均应有设备制造厂的金属铭牌，应有风电场自己的名称和编号，并标示在明显位置。
3.1.2 塔架和机舱塔架应设攀登设施，中间应设休息平台，攀登设施应有可靠的防止坠落的保护设施，以保证人身安全。
机舱内部应有消音设施，并应有良好的通风条件，塔架和机舱内部照明设备齐全，亮度满足工作要求。
塔架和机舱应满足到防盐雾腐蚀、防沙尘暴的要求，机舱、控制箱和桶式塔架均应有防小动物进入的措施。
3.1.3 风轮风轮应具有承受沙暴、烟雾侵袭的能力，并有防雷措施。
3.1.4 制动系统风电机组至少应具有两种不同原理的能独立有效制动的制动系统。
3.1.5调向系统调向系统应设有自动解缆和扭缆保护装置。
风力发电场运行规程
《风力发电场运行规程》1 范围本规程给出了对风力发电场设备和运行人员的要求，规定了正常运行、维护的内容和方法及事故处理的原则和方法等。
本规程适于并网风力发电机组(以下简称风电机组)组成的总容量在1000kW及以上的、单机容量为100kW及以上定桨距或变桨距水平轴风电机组组成的风力发电场(以下简称风电场)。
垂直轴式风电机组组成的风电场或总容量在1000kW以下的风电场可参照执行。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 14285-1993继电保护和安全自动装置技术规程DLA08-1991电业安全工作规程(发电厂和变电所电气部分)DLA 09-1991 电业安全工作规程(电力线路部分)DL/T 572-1995 电力变压器运行规程DL/T 596-1996 电力设备预防性试验规程DL/T620-1997交流电气装置的过电压保护和绝缘配合DL 5027-1993 电力设备典型消防规程SD 292-1988 架空配电线路及设备运行规程(试行)电力工业部(79)电生字53号电力电缆运行规程3 对设备的基本要求3.1 风电机组3.1.1 风电机组及其附属设备风电机组及其附属设备均应有制造厂的金属铭牌，应有风电场自己的名称和编号，并标示在明显位置。
3.1.2 塔架和机舱塔架应设禁登设施，中间应设休息平台，攀登设施应有可靠的防止坠落的保护设施，以保证人身安全。
机舱内部应有消音设施，并应有良好的通风条件，塔架和机舱内部照明设备齐全，亮度满足工作要求。
塔架和机舱满足到防盐雾腐蚀、防沙尘暴的要求。
机舱、控制箱和筒式塔架均应有防小动物进入的措施。
3.1.3 风轮风轮应具有承受沙暴、盐雾侵袭的能力，并有防雷措施。
3.1.4 制动系统风电机组至少应具有两种不同原理的能独立有效制动的制动系统。
完整版)风力发电场安全规程DLT796-2012
完整版)风力发电场安全规程DLT796-2012本规程要求所有进入风力发电场的人员必须接受必要的安全培训，并持有相应的证书。
同时，所有人员必须遵守风电场的安全规定和操作规程，确保自身安全和环境安全。
5.2环境基本要求风电场必须符合国家和地方环保法规的要求，确保环境污染物排放达到国家标准。
同时，必须采取措施保护当地生态环境，防止对当地生态环境造成破坏。
5.3安全作业基本要求所有风力发电场的作业必须按照安全作业规程进行。
在作业前，必须进行安全检查，确保设备和场地符合安全要求。
在作业过程中，必须严格遵守操作规程和安全要求，确保作业人员和设备的安全。
6安装、调试、检修和维护的安全要求6.1安装和调试的安全要求在风力发电机组的安装和调试过程中，必须按照相关规定进行。
在安装和调试前，必须进行安全检查，确保设备和场地符合安全要求。
在安装和调试过程中，必须严格遵守操作规程和安全要求，确保作业人员和设备的安全。
6.2检修和维护的安全要求在风力发电机组的检修和维护过程中，必须按照相关规定进行。
在检修和维护前，必须进行安全检查，确保设备和场地符合安全要求。
在检修和维护过程中，必须严格遵守操作规程和安全要求，确保作业人员和设备的安全。
7应急处理的相关安全要求在突发事件发生时，必须按照应急预案进行处理。
在应急处理过程中，必须严格遵守安全要求和操作规程，确保作业人员和设备的安全。
同时，必须及时报告上级主管部门，协助相关部门进行应急处理。
5.1.1 风电场工作人员需要身体健康，不能患有高血压、恐高症、癫痫、晕厥、心胀病、美尼尔病、四肢骨关节及运动功能障碍等病症，否则不得从事风电场的高工作业。
5.1.2 风电场工作人员应具备必要的机械、电气、安装知识，熟悉风电场输变电设备、风力发电机组的工作原理和基本结构，掌握判断一般故障的产生原理及处理方法，熟练使用监控系统。
5.1.3 风电场工作人员应掌握个人防护设备如坠落悬挂安全带、防坠器、安全帽、防护服和工作鞋等的正确使用方法，具备高处作业、高空逃生及高空救援相关知识和技能，特殊作业应持有相应特殊作业操作证。
风力发电站运行规程
风力发电站运行规程第一章绪论第一节目的与依据1. 为确保风力发电站的安全运行，保护环境并提高发电效率，制定本规程。
2. 本规程依据国家相关法律法规和技术标准制定。
第二节适用范围1. 本规程适用于所有风力发电站的运行。
2. 具体风力发电站的运行需遵守本规程并根据特定情况制定相应的操作手册。
第二章设备运行管理第一节设备检查与维护1. 风力发电机组的日常检查应包括但不限于外观检查、传感器校准、电缆连接检查等。
2. 对于设备的维护保养，应按照设备制造商提供的维护手册进行操作。
3. 定期进行设备的大修和年度检查，并记录相关信息。
第二节变电房管理1. 变电房的日常巡检应包括但不限于电器设备状态检查、温度检测、电缆连接检查等。
2. 对于异常情况，应及时采取措施排除故障并记录相关信息。
第三章安全管理第一节高处作业安全1. 所有从事高处作业的人员必须经过专门的培训合格方可上岗。
2. 确保高处作业区域的安全设施完善，如安全网、安全绳等。
3. 严禁酒后、疲劳状态或其他影响操作安全的情况下进行高处作业。
第二节灭火与救援措施1. 风力发电站应配置相应的灭火器材，并定期进行检查与维护。
2. 定期组织灭火与救援演练，提高人员的应急处理能力。
第四章环境保护与能耗管理第一节噪音控制1. 限制风力发电机组的噪音达到国家规定的标准。
2. 定期对设备进行噪音检测并采取相应的措施降低噪音。
第二节废物处理1. 风力发电站应建立健全的废物分类处理制度。
2. 废物应按照相关法规进行分类、存储、处理和处置。
第五章运行数据管理第一节数据采集与记录1. 风力发电站应配备实时数据采集及远程监控系统。
2. 对关键数据进行记录，并定期进行数据分析与报告。
第二节故障分析与处理1. 风力发电站应建立故障报修与处理机制，及时处理设备故障。
2. 定期进行故障分析与归因，总结故障的原因并采取相应的措施避免类似故障再次发生。
第六章附则第一节规程修订1. 随着技术的进步和运行经验的积累，本规程需要不断修订与完善。

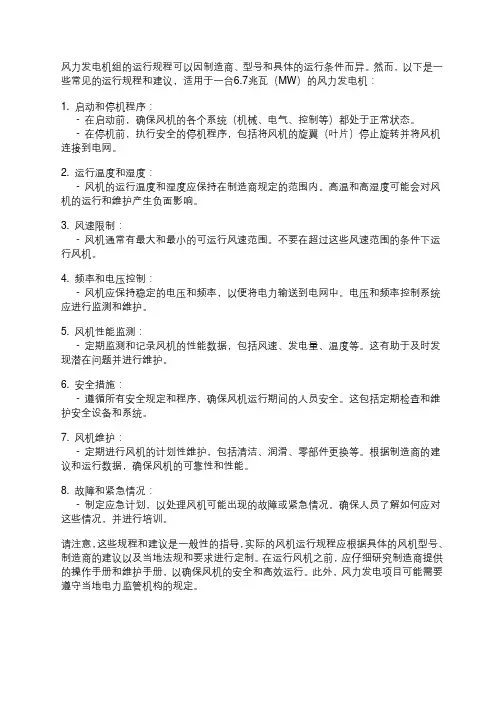

6.7mw风机运行规程
风力发电机组的运行规程可以因制造商、型号和具体的运行条件而异。
然而，以下是一些常见的运行规程和建议，适用于一台6.7兆瓦（MW）的风力发电机：1. 启动和停机程序：- 在启动前，确保风机的各个系统（机械、电气、控制等）都处于正常状态。
- 在停机前，执行安全的停机程序，包括将风机的旋翼（叶片）停止旋转并将风机连接到电网。
2. 运行温度和湿度：- 风机的运行温度和湿度应保持在制造商规定的范围内。
高温和高湿度可能会对风机的运行和维护产生负面影响。
3. 风速限制：- 风机通常有最大和最小的可运行风速范围。
不要在超过这些风速范围的条件下运行风机。
4. 频率和电压控制：- 风机应保持稳定的电压和频率，以便将电力输送到电网中。
电压和频率控制系统应进行监测和维护。
5. 风机性能监测：- 定期监测和记录风机的性能数据，包括风速、发电量、温度等。
这有助于及时发现潜在问题并进行维护。
6. 安全措施：- 遵循所有安全规定和程序，确保风机运行期间的人员安全。
这包括定期检查和维护安全设备和系统。
7. 风机维护：- 定期进行风机的计划性维护，包括清洁、润滑、零部件更换等。
根据制造商的建议和运行数据，确保风机的可靠性和性能。
8. 故障和紧急情况：- 制定应急计划，以处理风机可能出现的故障或紧急情况。
确保人员了解如何应对这些情况，并进行培训。
请注意，这些规程和建议是一般性的指导，实际的风机运行规程应根据具体的风机型号、制造商的建议以及当地法规和要求进行定制。
在运行风机之前，应仔细研究制造商提供的操作手册和维护手册，以确保风机的安全和高效运行。
此外，风力发电项目可能需要遵守当地电力监管机构的规定。
DLT 666-1999 风力发电场运行规程
中华人民共和国电力行业标准DL/T6661999风力发电场运行规程Code on operation of wind power plant中华人民共和国国家经济贸易委员会1999-08-02 准1999-10-01 实施前言本标准是根据原电力工业部综科教199828号文关于下达1997年制定修订电力行业标准项目的通知安排制定的风能是取之不尽用之不竭的可再生能源开发利用风力资源发展风力发电有利于保护环境改善能源结构在国家有关部门支持下风力发电近几年来有了很大的进展已从独立的小型风力发电机组发展到以并网为主的百千瓦级以上风力发电机组组成的风力发电场目前风力资源较丰富的地区新疆内蒙古浙江广东辽宁等省(自治区)相继出现了一批已投入运行的总装机容量在万千瓦以上的风力发电场本标准是我国第一本有关风力发电场运行方面的行业标准目前已投运的风力发电场中的设备多为进口产品为了对风力发电场的实际运行具有指导性便于运行人员熟悉掌握进口设备的使用和运行维护本标准除风力发电场运行管理以外还加进了有关主要设备要求及与风力发电场运行有关的设计方面的一些内容力求使标准更全面更具有可操作性各风力发电场应执行本标准本标准未做规定的可参照相应规程执行本标准是中国电机工程学会风力与潮汐发电专业委员会受原电力工业部水电开发与农村电气化司的委托编写的编写过程中得到了浙江省电力公司内蒙古电力(集团)有限责任公司和新疆电力公司的大力支持本标准由原电力工业部水电开发与农村电气化司提出本标准由电力行业农村电气化标准化技术委员会归口本标准由中国电机工程学会风力与潮汐发电专业委员会负责起草本标准主要起草人张国诚罗允善路峰徐成龙于永杰陈炳宏张承来张红本标准由国家电力公司水电与新能源开发局负责解释1 范围本规程给出了对风力发电场设备和运行人员的要求规定了正常运行维护的内容和方法及事故处理的原则和方法等本规程适用于并网风力发电机组(以下简称风电机组)组成的总容量在1000kW及以上的单机容量为100kW及以上定桨距或变桨距水平轴风电机组组成的风力发电场(以下简称风电场)垂直轴式风电机组组成的风电场或总容量在1000kW以下的风电场可参照执行2 引用标准下列标准所包含的条文通过在本标准中引用而构成为本标准的条文本标准出版时所示版本均为有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性GB1428593 继电保护和安全自动装置技术规程DL40891 电业安全工作规程(发电厂和变电所电气部分)DL40991 电业安全工作规程(电力线路部分)DL/T57295 电力变压器运行规程DL/T5961996 电力设备预防性试验规程DL/T62097 交流电气装置的过电压保护和绝缘配合DL502793 电力设备典型消防规程SD 29288 架空配电线路及设备运行规程(试行)电力工业部(79)电生字53号电力电缆运行规程3 对设备的基本要求3.1 风电机组3.1.1 风电机组及其附属设备风电机组及其附属设备均应有制造厂的金属铭牌应有风电场自己的名称和编号并标示在明显位置3.1.2 塔架和机舱塔架应设攀登设施中间应设休息平台攀登设施应有可靠的防止坠落的保护设施以保证人身安全机舱内部应有消音设施并应有良好的通风条件塔架和机舱内部照明设备齐全亮度满足工作要求塔架和机舱应满足到防盐雾腐蚀防沙尘暴的要求机舱控制箱和筒式塔架均应有防小动物进入的措施3.1.3 风轮风轮应具有承受沙暴盐雾侵袭的能力并有防雷措施3.1.4 制动系统风电机组至少应具有两种不同原理的能独立有效制动的制动系统3.1.5 调向系统调向系统应设有自动解缆和扭缆保护装置在寒冷地区测风装置必须有防冰冻措施3.1.6 控制系统风电机组的控制系统应能监测以下主要数据并设有主要报警信号(1)发电机温度有功与无功功率电流电压频率转速功率因数(2)风轮转速变桨距角度(3)齿轮箱油位与油温(4)液压装置油位与油压(5)制动刹车片温度(6)风速风向气温气压(7)机舱温度塔内控制箱温度(8)机组振动超温和制动刹车片磨损报警3.1.7 发电机发电机防护等级应能满足防盐雾防沙尘暴的要求湿度较大的地区应设有加热装置以防结露发电机应装有定子线圈测温装置和转子测速装置3.1.8 齿轮箱齿轮箱应有油位指示器和油温传感器寒冷地区应有加热油的装置3.2 其它要求3.2.1 风电场的控制系统应由两部分组成一部分为就地计算机控制系统另一部分为主控室计算机控制系统主控制室计算机应备有不间断电源主控制室与风电机组现场应有可靠的通信设备3.2.2 风电场必须备有可靠的事故照明3.2.3 处在雷区的风电场应有特殊的防雷保护措施3.2.4 风电场与电网调度之间应保证有可靠的通信联系3.2.5 风电场内的架空配电线路电力电缆变压器及其附属设备升压变电站及防雷接地装置等的要求应按引用标准中相应的标准执行4 应具备的主要技术文件4.1 风电场每台风电机组应有的技术档案4.1.1 制造厂提供的设备技术规范和运行操作说明书出厂试验记录以及有关图纸和系统图4.1.2 风电机组安装记录现场调试记录和验收记录以及竣工图纸和资料4.1.3 风电机组输出功率与风速关系曲线(实际运行测试记录)4.1.4 风电机组事故和异常运行记录4.1.5 风电机组检修和重大改进记录4.1.6 风电机组运行记录的主要内容有发电量运行小时故障停机时间正常停机时间维修停机时间等4.2 风电场应有必要的规程制度4.2.1 规程制度包括安全工作规程消防规程工作票制度操作票制度交接班制度巡回检查制度操作监护制度等4.2.2 风电场的运行记录包括日发电曲线日风速变化曲线日有功发电量日无功发电量日厂用电量4.2.3 相关记录包括运行日志运行年月日报表气象记录(风向风速气温气压等)缺陷记录故障记录设备定期试验记录培训工作记录等5 对运行人员的基本要求5.1 风电场的运行人员必须经过岗位培训考核合格健康状况符合上岗条件5.2 熟悉风电机组的工作原理及基本结构5.3 掌握计算机监控系统的使用方法5.4 熟悉风电机组各种状态信息故障信号及故障类型掌握判断一般故障的原因和处理的方法5.5 熟悉操作票工作票的填写以及引用标准中有关规程的基本内容5.6 能统计计算容量系数利用时数故障率等6 正常运行和维护6.1 风电机组在投入运行前应具备的条件6.1.1 电源相序正确三相电压平衡6.1.2 调向系统处于正常状态风速仪和风向标处于正常运行的状态6.1.3 制动和控制系统的液压装置的油压和油位在规定范围6.1.4 齿轮箱油位和油温在正常范围6.1.5 各项保护装置均在正确投入位置且保护定值均与批准设定的值相符6.1.6 控制电源处于接通位置6.1.7 控制计算机显示处于正常运行状态6.1.8 手动启动前叶轮上应无结冰现象6.1.9 在寒冷和潮湿地区长期停用和新投运的风电机组在投入运行前应检查绝缘合格后才允许启动6.1.10 经维修的风电机组在启动前所有为检修而设立的各种安全措施应已拆除6.2 风电机组的启动和停机6.2.1 风电机组的启动和停机有自动和手动两种方式6.2.2 风电机组应能自动启动和停机6.2.2.1 风电机组的自动启动风电机组处于自动状态当风速达到启动风速范围时风电机组按计算机程序自动启动并入电网6.2.2.2 风电机组的自动停机风电机组处于自动状态当风速超出正常运行范围时风电机组按计算机程序自动与电网解列停机6.2.3 风电机组的手动启动和停机6.2.3.1 手动启动和停机的四种操作方式a)主控室操作在主控室操作计算机启动键或停机键b)就地操作断开遥控操作开关在风电机组的控制盘上操作启动或停机按钮操作后再合上遥控开关c)远程操作在远程终端操作启动键或停机键d)机舱上操作在机舱的控制盘上操作启动键或停机键但机舱上操作仅限于调试时使用6.2.3.2 风电机组的手动启动当风速达到启动风速范围时手动操作启动键或按钮风电机组按计算机启动程序启动和并网6.2.3.3 风电机组的手动停机当风速超出正常运行范围时手动操作停机键或按钮风电机组按计算机停机程序与电网解列停机6.2.4 凡经手动停机操作后须再按启动按钮方能使风电机组进入自启动状态6.2.5 故障停机和紧急停机状态下的手动启动操作风电机组在故障停机和紧急停机后如故障已排除且具备启动的条件重新启动前必须按重置或复位就地控制按钮才能按正常启动操作方式进行启动6.3 风电场运行监视6.3.1 风电场运行人员每天应按时收听和记录当地天气预报作好风电场安全运行的事故预想和对策6.3.2 运行人员每天应定时通过主控室计算机的屏幕监视风电机组各项参数变化情况6.3.3 运行人员应根据计算机显示的风电机组运行参数检查分析各项参数变化情况发现异常情况应通过计算机屏幕对该机组进行连续监视并根据变化情况作出必要处理同时在运行日志上写明原因进行故障记录与统计6.4 风电场的定期巡视运行人员应定期对风电机组风电场测风装置升压站场内高压配电线路进行巡回检查发现缺陷及时处理并登记在缺陷记录本上6.4.1 检查风电机组在运行中有无异常响声叶片运行状态调向系统动作是否正常电缆有无绞缠情况6.4.2 检查风电机组各部分是否渗油6.4.3 当气候异常机组非正常运行或新设备投入运行时需要增加巡回检查内容及次数6.5 风电机组的检查维护6.5.1 风电机组的定期登塔检查维护应在手动停机状态下进行6.5.2 运行人员登塔检查维护应不少于两人但不能同时登塔运行人员登塔要使用安全带戴安全帽穿安全鞋零配件及工具必须单独放在工具袋内工具袋必须与安全绳联结牢固以防坠塔6.5.3 检查风电机组液压系统和齿轮箱以及其它润滑系统有无泄漏油面油温是否正常油面低于规定时要及时加油6.5.4 对设备螺栓应定期检查紧固6.5.5 对液压系统齿轮箱润滑系统应定期取油样进行化验分析对轴承润滑点定时注油6.5.6 对爬梯安全绳照明设备等安全设施应定期检查6.5.7 控制箱应保持清洁定期进行清扫6.5.8 对主控室计算机系统和通信设备应定期进行检查和维护7 异常运行和事故处理7.1 风电场异常运行与事故处理基本要求7.1.1 当风电场设备出现异常运行或发生事故时当班值长应组织运行人员尽快排除异常恢复设备正常运行处理情况记录在运行日志上7.1.2 事故发生时应采取措施控制事故不再扩大并及时向有关领导汇报在事故原因查清前运行人员应保护事故现场和损坏的设备特殊情况例外(如抢救人员生命)如需立即进行抢修的必须经领导同意7.1.3 当事故发生在交接班过程中应停止交接班交班人员必须坚守岗位处理事故接班人员应在交班值长指挥下协助事故处理事故处理告一段落后由交接双方值长决定是否继续交接班7.1.4 事故处理完毕后当班值长应将事故发生的经过和处理情况如实记录在交接班簿上事故发生后应根据计算机记录对保护信号及自动装置动作情况进行分析查明事故发生的原因并写出书面报告汇报上级领导7.2 风电机组异常运行及故障处理7.2.1 对于标志机组有异常情况的报警信号运行人员要根据报警信号所提供的部位进行现场检查和处理7.2.1.1 液压装置油位及齿轮箱油位偏低应检查液压系统及齿轮箱有无泄漏并及时加油恢复正常油面7.2.1.2 测风仪故障风电机组显示输出功率与对应风速有偏差时检查风速仪风向仪的传感器有无故障如有故障则予以排除7.2.1.3 风电机组在运行中发现有异常声音应查明响声部位分析原因并做出处理7.2.2 风电机组在运行中发生设备和部件超过运行温度而自动停机的处理风电机组在运行中发电机温度可控硅温度控制箱温度齿轮箱油温机械制动刹车片温度超过规定值均会造成自动停机运行人员应查明设备温度上升原因如检查冷却系统刹车片间隙刹车片温度传感器及变送回路待故障排除后才能再启动风电机组7.2.3 风电机组液压控制系统油压过低而自动停机的处理运行人员应检查油泵工作是否正常如油压不正常应检查油泵油压缸及有关阀门待故障排除后再恢复机组自启动7.2.4 风电机组因调向故障而造成自动停机的处理运行人员应检查调向机构电气回路偏航电动机与缠绕传感器工作是否正常电动机损坏应予更换对于因缠绕传感器故障致使电缆不能松线的应予处理待故障排除后再恢复自启动7.2.5 风电机组转速超过极限或振动超过允许振幅而自动停机的处理风电机组运行中由于叶尖制动系统或变桨系统失灵会造成风电机组超速机械不平衡则造成风电机组振动超过极限值以上情况发生均使风电机组安全停机运行人员应检查超速振动的原因经处理后才允许重新启动7.2.6 风电机组运行中发生系统断电或线路开关跳闸的处理当电网发生系统故障造成断电或线路故障导致线路开关跳闸时运行人员应检查线路断电或跳闸原因(若逢夜间应首先恢复主控室用电)待系统恢复正常则重新启动机组并通过计算机并网7.2.7 风电机组因异常需要立即进行停机操作的顺序a)利用主控室计算机进行遥控停机b)当遥控停机无效时则就地按正常停机按钮停机c)当正常停机无效时使用紧急停机按钮停机d)仍然无效时拉开风电机组主开关或连接此台机组的线路断路器7.3 风电场事故处理7.3.1 发生下列事故之一者风电机组应立即停机处理a)叶片处于不正常位置或相互位置与正常运行状态不符时b)风电机组主要保护装置拒动或失灵时c)风电机组因雷击损坏时d)风电机组因发生叶片断裂等严重机械故障时e)制动系统故障时7.3.2 当机组发生起火时运行人员应立即停机并切断电源迅速采取灭火措施防止火势蔓延当机组发生危及人员和设备安全的故障时值班人员应立即拉开该机组线路侧的断路器7.3.3 风电机组主开关发生跳闸要先检查主回路可控硅发电机绝缘是否击穿主开关整定动作值是否正确确定无误后才能重合开关否则应退出运行进一步检查7.3.4 机组出现振动故障时要先检查保护回路若不是误动应立即停止运行做进一步检查7.3.5 风电场内电气设备的事故处理可参照本标准所列引用标准中相应标准的规定处理7.3.5.1 升压站的事故处理参照DL/T572GB14285电力电缆运行规程DL5027和DL408进行处理7.3.5.2 风电机组的升压变事故处理参照DL/T572的规定处理7.3.5.3 风电场内架空线路事故处理参照SD292的规定处理7.3.5.4 风电场内电力电缆事故处理参照电力电缆运行规程的规定处理。
风力发电机组的操作规程
风力发电机组的操作规程导言：随着环境保护意识的增强和可再生能源的重要性日益凸显，风力发电作为一种清洁、可持续的能源形式，越来越受到全球范围内的关注和利用。
风力发电机组的操作规程，对于确保风力发电过程的安全稳定运行、提高发电效率具有重要意义。
本文将详细介绍风力发电机组的操作规程，包括检查与维护、开机与停机、运行与监控等方面，以确保操作人员依据规程操作，提高工作效率、确保人员安全和保护设备。
一、机组检查与维护1. 定期检查发电机组各个部件和系统的运行状态，确保设备完好无损；2. 检查风轮叶片，确保叶片表面无异物，叶片受损时立即更换；3. 检查润滑油箱油位，并根据规定及时更换和补充润滑油；4. 检查发电机组电缆和电源连接是否安全可靠；5. 清洁和维护风力发电机组的外部设备，如散热器、冷却系统等；6. 进行定期维护和保养，执行规定的检修计划，及时发现并修复问题。
二、机组开机与停机1. 在开机前，仔细检查风力发电机组的各项参数，确保安全操作；2. 跟踪天气预报，确保风力达到最佳发电状态后再进行开机；3. 确认方位选择正确，确保风轮朝向风的方向；4. 开机后，严密监测各个系统的运行状态，如发电系统、变流器系统等；5. 停机前，先将发电量及时上传系统，然后按照规定顺序关闭各个系统设备；6. 清理风力发电机组及周围的工作区域，确保设备安全。
三、机组运行与监控1. 监测风速和风向，确保发电机组始终处于最佳工作状态；2. 监测发电量、电压、电流等参数，确保发电机运行正常；3. 根据设备运行情况，及时调整风轮和叶片角度，以提高发电效率；4. 配合调度指挥中心，合理分配风力发电机组的发电功率；5. 在设备故障或异常情况下，立即采取措施进行排除和维修；6. 定期提交运行报告，详细记录机组运行状况，对发电数据进行分析和评估。
结语：风力发电机组的操作规程在确保机组安全运行、提高发电效率和保护设备方面起着至关重要的作用。
通过机组检查与维护、开机与停机以及运行与监控等环节的规范化操作，有助于减少故障发生的概率，保障风力发电机组的长期稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华能东营河口风力发电有限公司技术标准运行技术标准风力发电机组运行规程Q/HNDYHK.YX.DQ.20101 主题内容与适用范围本规程规定了华能东营河口风电场设备和运行人员的要求及正常运行、维护的内容和方法与事故处理的原则和方法等。
本规程适用于华能东营河口风电场的风力发电机组的运行及日常维护。
2 引用标准DL/T666—1999 《风力发电场运行规程》华锐风电科技有限公司《SL1582/70风机操作手册》华锐风电科技有限公司《SL1500系列风力发电机维护与维修手册》3 运行规程说明本手册提供的内容可供用户进行以下工作：•快速熟悉风机的性能•安全地进行与风机有关的工作•操作风机•修复故障要获得风机的可靠运行，延长其使用寿命，防止发生停机停产，必须要遵照本手册的要求。
因此，风机中必须留有本操作手册。
本操作手册不能代替培训，但是可起到补充培训的作用。
3.1 符号本手册中重要的信息都附有以下各项符号表示：3.1.1 人员防护装备符号戴安全帽！戴耳罩！穿防护服！戴安全手套！系安全带！穿防护鞋！3.1.2 危险符表示对生命和健康有直接危险表示电流危险表示悬挂载荷造成的危险表示有绊倒的危险高温危险3.1.3 警示符号未经许可禁止入内！上字和符号表示该区域未经许可禁止入内。
禁止吸烟！基本原则之一是整个设备内禁止吸烟。
严禁明火！在有此标记的作业过程中禁止明火。
3.1.4 指示符号表示如此可迅速、安全地完成任务。
4．技术说明SL1582/70 机型额定功率为1500kW，风轮直径为82米的华锐风机。
4.1部件说明SL1582/70风机用在固定的位置，将风能转换为电能并按照供电公司的指标为其电网供电。
风机主要包括以下部件：•发动机舱（1），含发电机（5），齿轮箱（7）和轮毂（10）•塔筒（2）•风轮叶片（3）插图 4- 1风机风机的各个部件有：•风轮，含o 三个风轮叶片（3）o 玻璃钢罩o 轮毂（10）o 叶片变桨控制（9）•机舱，含o 玻璃钢罩（13）o 齿轮箱（7）o 噪声脱扣（8）o 主机架（12）o 偏航系统（11）o 制动器连轴器（6）o 冷却（4）•塔筒，含o 通行门o 梯子及登梯保护装置和休息平台o 在每个塔筒段接头和上部法兰处的装配平台•电气设备o 双馈异步发电机（5）o 风轮叶片调整（9，变桨系统）及偏航系统（11）o 两个微处理器及 I/O 点o 串行接口o 监控系统和安全链o 动力电缆o 变频器o 远程监控接口o 风向标插图 4- 2 机舱4.2 操作4.2.1 风轮叶片风轮叶片为玻璃纤维/环氧树脂制成的多格的梁/壳体结构。
叶片将风能转换为机械能并传递到轮毂上。
各个叶片有内置的防雷电系统，包括一个位于叶尖的金属尖、一根沿着叶片翼梁布置的接地电缆和一根接到变桨轴承的接地电缆。
4.2.2 轮毂轮毂（10）是一个铸造结构，用于将叶片载荷传递到齿轮箱上。
这部分包括变桨系统。
4.2.3 变桨系统变桨系统用作基本制动系统，可以在额定功率范围内对风机速度进行控制。
变桨系统包括三个驱动装置，有电机，齿轮箱（9）和变桨轴承（14），可以实现每个叶片单独调整。
从额定功率起，通过控制系统将叶片（3）以精细的变桨角度向顺桨方向转动，实现风机的功率控制。
如果一个驱动器发生故障，另两个驱动器可以安全地使风机停机。
风轮叶片调整驱动器的供电为冗余形式，使每个叶片都可以作为独立的阻力制动系统，使风机停止。
插图 4- 3 轮毂4.2.4 齿轮箱通过一个多级齿轮箱将转子转速提高到发电机转速。
齿轮箱由两个行星级和下游的一个正齿级组成。
为减小噪声，所有的齿轮级均为螺旋齿轮。
转子轴（15）内置在齿轮箱内，即轮毂直接连接到齿轮箱的传动轴上，风轮载荷直接传递到齿轮箱和齿轮箱壳体上。
提供一个油路集成装置（16），为齿轮箱提供持续的润滑。
齿轮箱传动轴上的一个制动盘起到锁定和紧急制动器的作用。
4.2.5 减噪装置减噪装置（8）由呈环形布置、由保持环固定的弹性体层组成。
避免齿轮箱的振动传递到主机架上，而是将来自风轮的载荷从齿轮箱传递到主机架。
4.2.6 主机架主机架（18）上安装齿轮箱，并把风轮的力传递到塔筒上。
主机架是一个焊接结构，发电机安装在主机架的发电机支架部分上，主机架上还装有偏航系统的偏航驱动器（17），一台辅助吊车，变频器柜和电源柜，设备和电源的断路器，以及控制系统部件。
插图 4- 4 主机架4.2.7 发电机风机装有一台双馈感应发电机。
发电机装有一个全封闭式的炭环-炭刷-滑环装置，保证仅有极小的磨损。
为了避免潮湿损坏发电机，发电机安装有加热绕组。
此外，为监控温度，在发电机内装有传感器。
4.2.8 偏航系统偏航系统的作用是转动机舱使风轮永远迎风。
主机架上内嵌有滑动元件，使其在偏航齿圈上滑动。
偏航齿圈又与塔筒连接。
根据记录的风向信号，由偏航系统的同步电机（17）驱动，使风机旋转。
机舱在偏航齿圈（20）上转动。
偏航系统共有三个齿轮电机。
插图 4- 5 偏航系统4.2.9 制动联轴器制动联轴器包括安装在齿轮箱后部驱动轴上的一个液压盘式制动器，以及盘式制动器与发电机驱动轴之间的联轴器。
制动器用于紧急停机，并且在风机停机时起到锁定的作用。
启动制动器必须要降低液压系统压力，制动器闸瓦通过弹簧作用压在制动盘上。
当液压系统里的压力再次升高时，制动器松开。
制动器闸瓦的磨损情况经检测并在PC上显示。
制动器闸瓦可以自动调整，永远保持在正确的位置。
联轴器（22）将齿轮箱输出的驱动力矩传递到发电机驱动器上（21）。
联轴器电绝缘，防止漏电。
可以补偿轴向和径向的位移和轴向旋转，阻断不利的峰值载荷传递到发电机上，同时也阻断发电机的反作用。
另外联轴器还与发电机驱动法兰连接，该接头在规定的力矩下可以滑动，防止对发电机或齿轮箱造成损坏。
插图 4- 6 制动联轴器4.2.10 冷却齿轮箱的冷却通过安装在机舱内的一台油-空气冷却器实现。
在冷却环路中有一个热电旁路阀，当油温过低时旁路冷却器，保证油温快速升高到工作温度。
齿轮箱油温被持续检测。
如果超过工作温度范围的上限，位于换热器上方的电子风扇启动，加速散热。
这些措施保证齿轮箱油温永远保持在最佳温度范围。
发电机和变频器的冷却利用安装在机舱外的一台水-空气冷却器进行水冷。
插图 4- 7 冷却4.2.11 风力数据记录器风力数据测量通过安装在机舱外的一个风速仪实现。
风速仪用于确定风向和风速。
为防止受到风轮和塔筒的影响，风速仪安装在机舱后上方的机舱罩上。
根据测量结果，偏航系统旋转机舱，使风轮位于最佳的风力位置。
风向标装有防雷装置。
4.2.12 玻璃钢罩轮毂和机舱有玻璃钢罩。
保护设备部件不受气候影响，并起到降低噪声和增强空气动力的作用。
玻璃钢罩装有笼式的防雷装置。
4.2.13 塔筒有两种类型的塔筒：一种是筒形钢制塔筒，一种是混合式塔筒。
4.2.13.1 筒形塔筒根据轮毂高度和风机的机型钢制塔筒分3段或5段。
各段之间塔筒段与基础之间，以及塔筒段与机舱之间为法兰接头，通过预紧螺栓连接。
在每个连接法兰下方和顶部法兰下方设有安装平台。
塔筒内有带保护装置的梯子，休息平台和电缆桥架。
4.2.13.2 混合型塔筒混合型塔筒是包括一段基础和一段钢制塔筒的混凝土塔筒。
混凝土塔筒段是现场施工在外部预紧连接塔筒内的紧固钢筋将钢制塔筒段和含基础的混凝土塔筒段连接。
钢制塔筒段的结构与钢制塔筒的结构特点相同。
在塔筒内有梯子，带安全防护装置，休息平台和电缆桥架。
在混凝土塔筒段和钢制塔筒段连接处下方，有一个安装平台，在那里从混凝土塔筒的梯子换到钢制塔筒的梯子。
基础段还有一个地下室，那里可以测试钢筋，必要时可拉紧钢筋。
4.14 防雷电系统如果发生雷击，雷电从风轮叶片通过叶片接地装置传导到轮毂，经过齿轮箱轴到齿轮箱外壳和主机架。
然后通过塔筒和塔筒接地和基础接地装置传导到地下。
如果机舱外壳，轮毂外壳或风向标受到雷击，也以相同的路线传导。
在风机转动部件（叶片-轮毂，齿轮箱轴-齿轮箱外壳）上安装有不锈钢避雷齿（26）和碳纤维刷（25）或者弹簧不锈钢滑环装置（主机架-齿圈）。
插图4- 8防雷电系统4.15电气设备风机有一台双馈感应发电机，带变频器，实现变速运行。
采用双馈发电机实现变速运行，与其他方案相比有以下基本技术优势：•电效率较高•谐波载荷降低功率输出和功率因数（cos ϕ）可以在整个功率范围内，根据外部的目标值进行无级控制或采用一个固定值控制。
发电机和变频器均装有多个温度传感器用于监测温度，还装有加热装置，防止冷凝。
4.15.1 控制系统控制系统包括两台过程控制计算机和附加装置，彼此之间通过串行总线系统通讯。
这些装置布置在轮毂里、机舱里和塔筒底部。
各自负责相关的控制功能。
安装在塔筒底部的过程控制计算机配有串行接口，用于与变频器和远程监控系统通讯。
4.15.2 电气性能风机可以实现逐级功率因数控制，即，全部功率值都可以为cos =1。
需要时，无功功率可以通过电容提高到cos =0.95。
也可以通过感应提高到cos =0.90 。
需要时可以通过此种无功功率逐级控制，控制电网电压。
4.15.3电网连接技术说明发电机的调节动作类似于一个同步电机。
变频器在转子侧有两个独立的值是可调的，也就是力矩和励磁。
励磁决定产生的无功功率，力矩决定风机的总发电量。
在正常运行情况下，cos 为常数。
力矩则按照转速进行调节。
约有75% 的有功功率来自定子，约25% 来自发电机的转子。
正是因此，此发电机与总功率通过变频器传导的同步或异步发电机的变速设备相比产生较少的谐波载荷。
4.15.3.1 闪变风机的控制方式能够实现没有突然的载荷变化。
所以，闪变载荷是可以忽略的。
4.15.3.2 谐振IGBT 变频器的恒定切换频率约为2300Hz 。
因此，在频谱里有第46个振幅。
由于切换频率高且恒定，滤波量很少，谐振比例很小（THD 约1%）。
4.15.3.3 切换过程只有在DC 中间回路加载时才出现切换过程。
DC 中间回路的电容器通过一个电阻加载。
产生的电流值最大为额定电流的1%。
4.15.3.4接入电网发电机与电网实现平滑同步。
之后，力矩和功率缓慢地进行调节。
4.16技术参数4.16.1 结构尺寸表4- 1 结构尺寸结构尺寸SL1582/70A [m]70.00B [m]68.00C [m]82.00D [m]111.00E [m] 3.25F [m] 4.004.16.2 技术参数表4-2 电气技术参数表4-3 运行参数表4-4 风轮、叶片、传动装置表4-5 传动列表4-6 制动器系统表4-7 发电机和功率电子设备表4-8 偏航系统表4-9 控制系统表4-10 塔筒和基础4.17机械设备说明4.17.1机组的总体数据表4-12 机组的总体数据4.17主要表系4.17.1主要材料表表4-13 机组部件主要材料表4.17.2标准功率曲线表4-14标准功率曲线FL 1582/70风机标准功率曲线0.0200.0400.0600.0800.01000.01200.01400.01600.01234567891011121314151617181920风速（m/s）功率（k W ）图4.17-1 SL1500/82风机标准功率曲线4.17.3推力系数曲线表4-15推力系数数据图4.17-2 SL1582/70风机推力系数曲线4.17.4风机的Cp曲线数据图4.17-3 SL1582/70风机Cp 曲线4.17.5塔筒技术资料表4-17 风机不同轮毂高度与相应塔筒数据FL1582/70风机的CP曲线0.005.0010.0015.0020.0025.0030.0035.0040.0045.004.04.55.05.56.06.57.07.58.08.59.09.510.010.511.011.512.012.54.17.6部件的润滑脂、润滑油、防冻液、液压油表4-18部件的润滑脂、润滑油、防冻液、液压油5．安全5.1 特定用途风机用于把风能转化成电能，以及按照技术参数的要求向供电公司的电网供电。
